USB тестер KWS-V30 в качестве дисплея ЗУ

Современные дешёвые USB-тестеры работают в широком диапазоне напряжений и достаточно точны, поэтому их удобно использовать в качестве экранов для блоков питания и зарядных устройств, отображающих напряжение, ток, мощность, отданную энергию и время работы.

Расскажу о USB тестере KWS-V30 и его применении в качестве дисплея зарядного устройства для Makita-совместимых аккумуляторов.


Прежде всего, скажу, что можно было ничего не переделывать, а просто использовать внешний тестер KWS-DC28 с разъёмами ВС 5.5x2.1/2.5, но цифры на его экране очень мелкие и для тех, у кого не очень хорошее зрение, это не лучший вариант. Кроме того, DC28 довольно сильно врёт на малых токах.

Второй вариант — встраиваемые приборы, но под них нужно вырезать большое отверстие в корпусе ЗУ и они могут не взлезть, если в ЗУ не очень много месте. А ещё они дороже, чем USB-тестер.

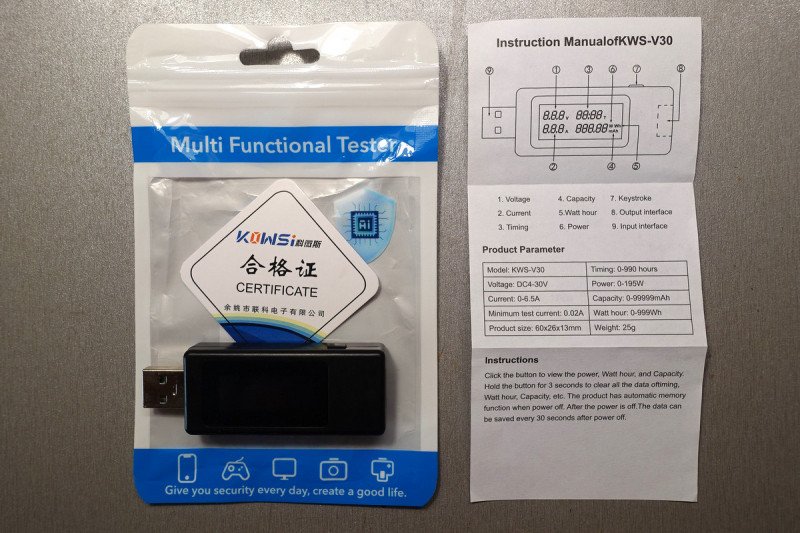

KWS-V30 имеет сегментный ЖК-экран, отображающий довольно большие цифры. Поддерживается напряжение до 30 В и ток до 6.5 A. Разъёмы USB усиленные, выдерживающие большие токи.

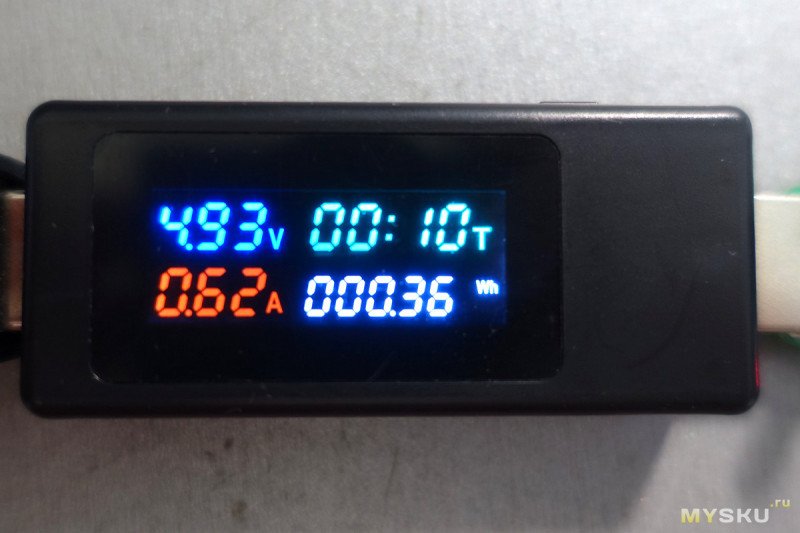

Тестер измеряет напряжение, ток и мощность, проходящие через него. Подсчитывает время работы, миллиампер-часы и миливатт-часы. При отключении все значения сохраняются.

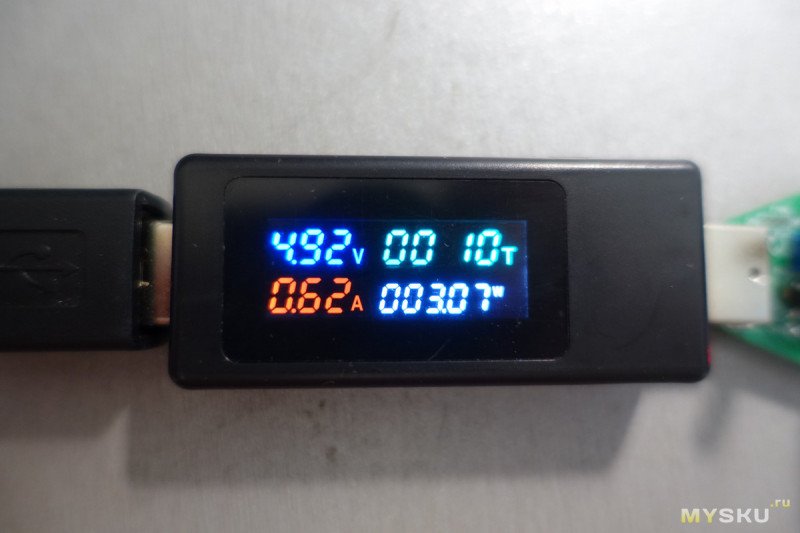

Кнопка переключает отображение в правом нижнем углу миллиампер-часов (по умолчанию), ватт-часов и мощности (ваттов). Долгое нажатие — обнуляет результаты.

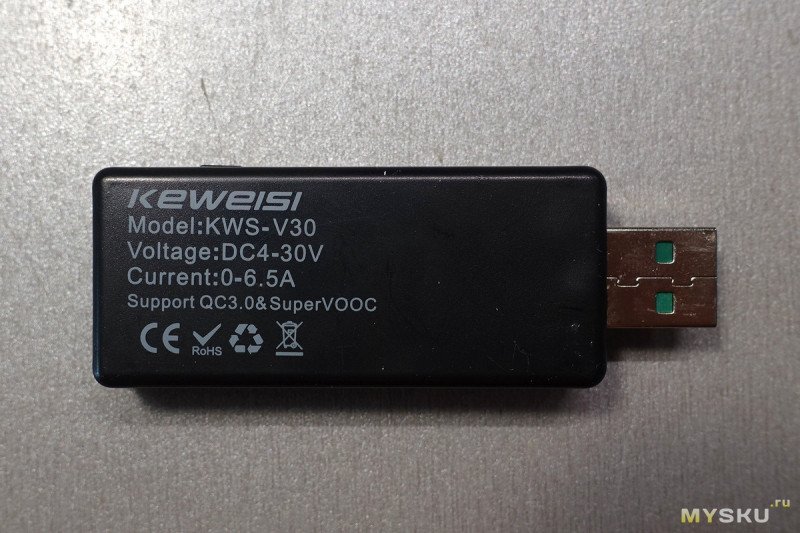

На задней стенке корпуса указаны основные параметры.

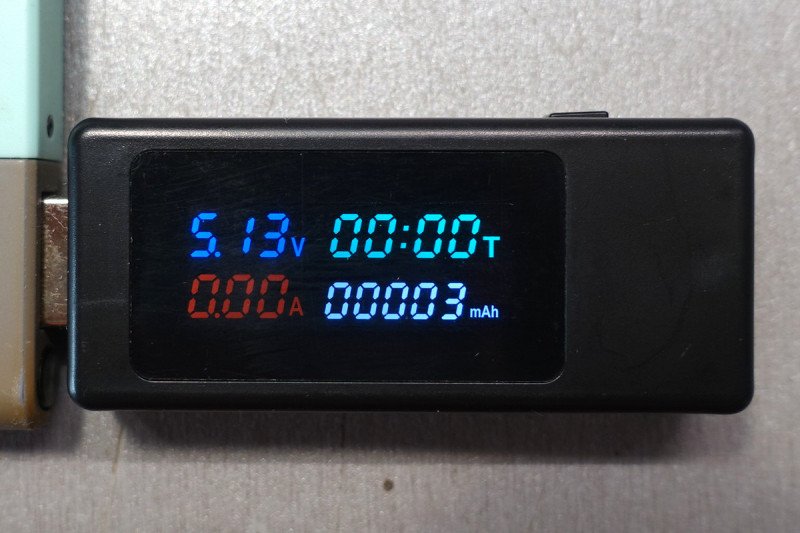

Тестер питается от измеряемого напряжения и потребляет около 23 мА при напряжении 5 В.

Я проверил точность измерения напряжения и тока.

Точность отображения напряжения:

4 В — 3.98
5 В — 5.01
7.5 В — 7.52
10 В — 10.0
12 В — 12.0
15 В — 15.0
20 В — 20.0
25 В — 25.1
30 В — 30.2

Точность отображения тока (минимально показывает 0.02 А):

0.02 A — 0.02
0.05 A — 0.06
0.1 A — 0.11
0.2 A — 0.20
0.5 A — 0.52
1 A — 1.00
2 A — 2.01
3 A — 3.02

Пожалуй, единственный недостаток этого тестера — то, что ватты, миллиампер-часы и ватт-часы не отображаются одновременно. Идеально было бы, если бы сделали третью строку и отображали все параметры вместе.

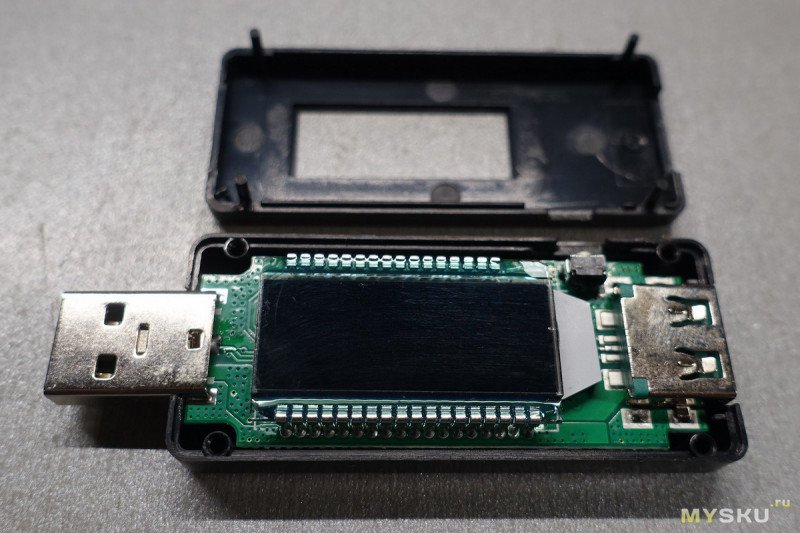

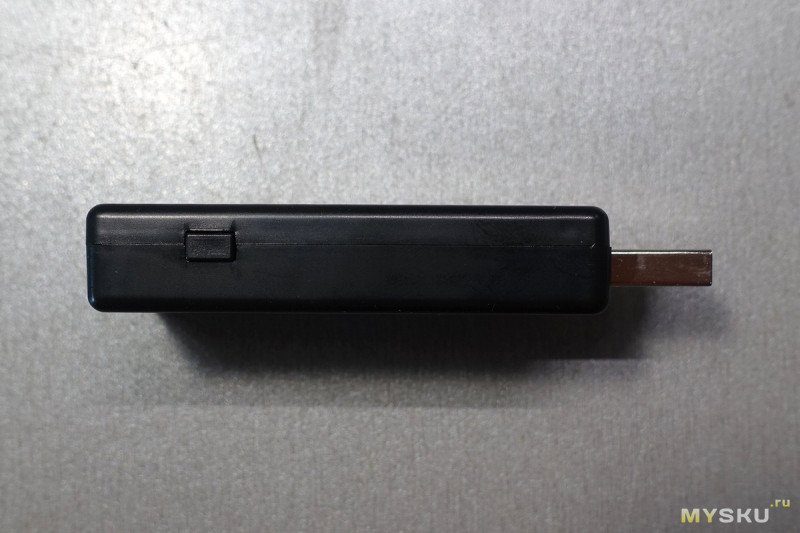

Корпус тестера открывается очень просто — достаточно сильно потянуть за крышку. Крепление сделано с помощью стоек, входящих в отверстия.

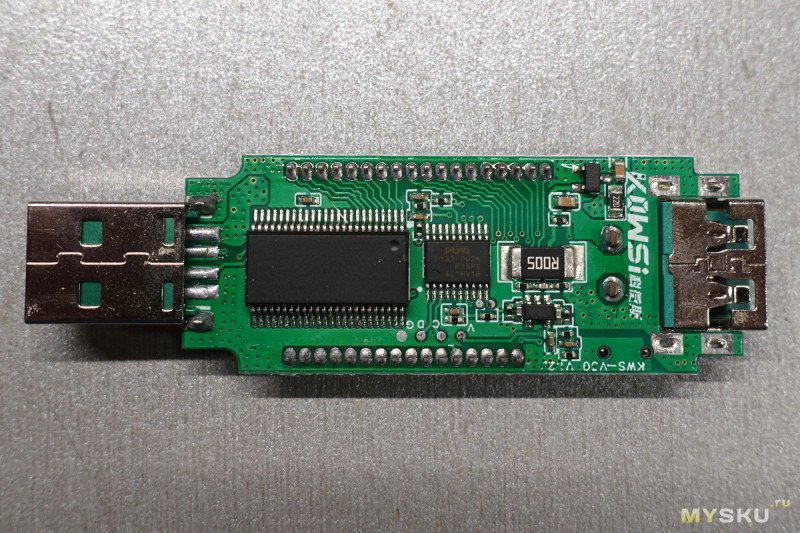

В тестере используется шунт 0.005 Ом.

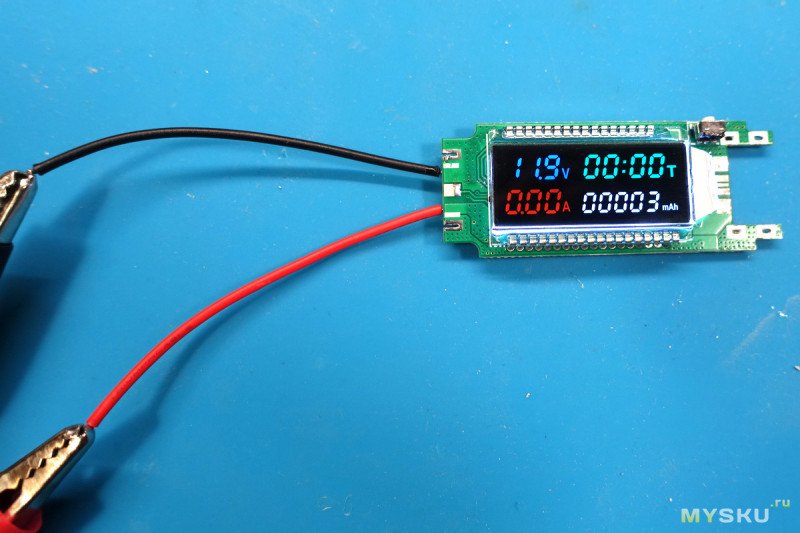

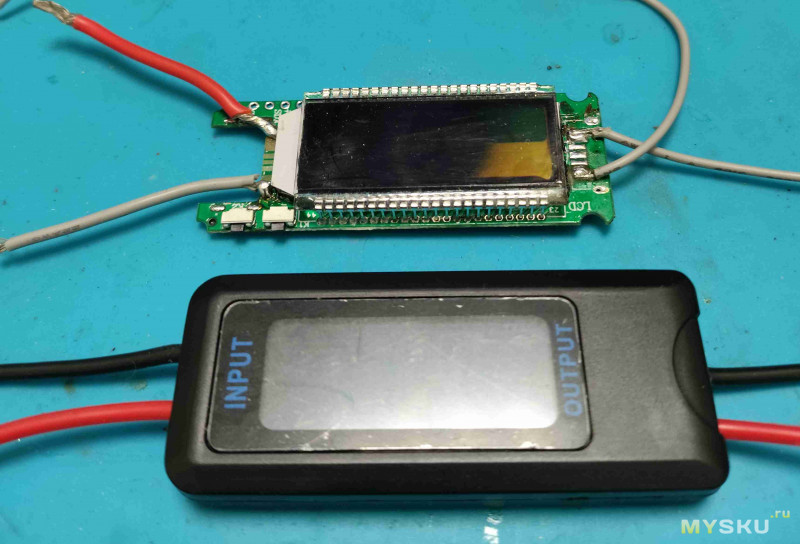

При наличии фена для использования в качестве индикаторной панели из тестера можно выпаять USB-разъёмы (они там хорошие, усиленные и могут пригодиться для других целей). Проверяем, всё работает.

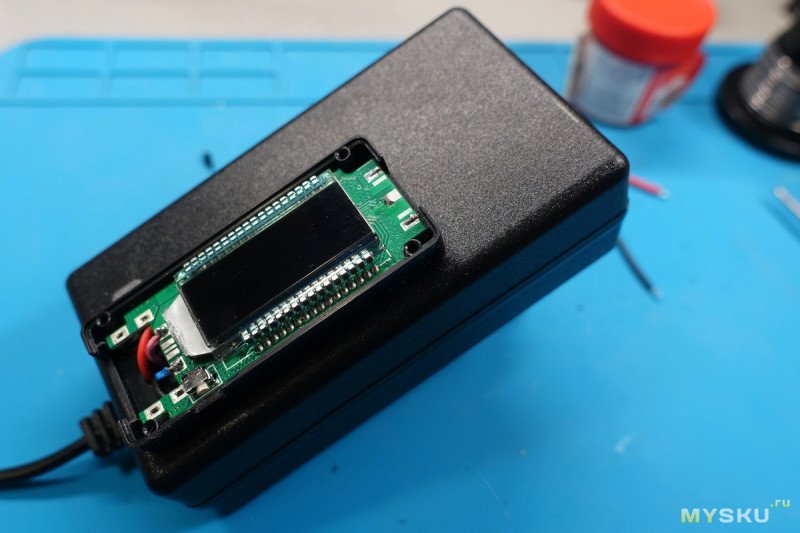

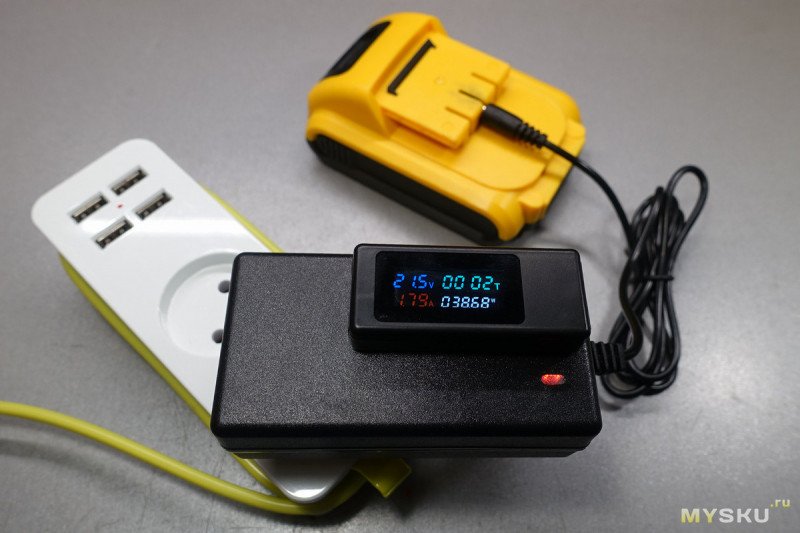

Крепим заднюю часть корпуса тестера к зарядному устройству (я использовал LivePower SP-203, мой обзор тут). Подключаем выход ЗУ ко входу тестера, а провода кабеля ЗУ к его выходу.

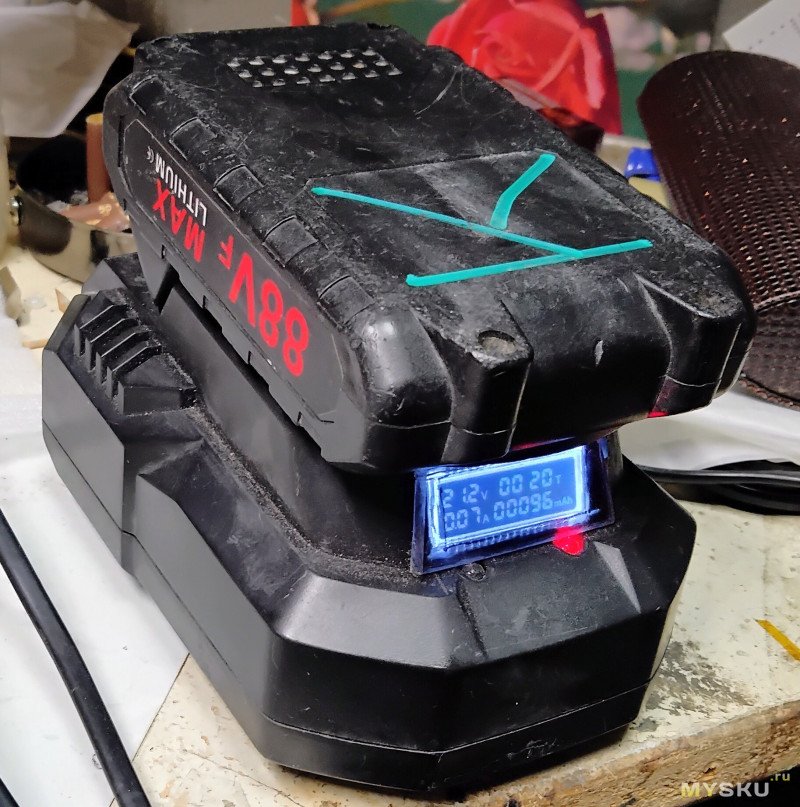

Теперь всегда видно, с каким током и какой мощностью идёт зарядка и сколько времени она занимает. Заодно, можно посмотреть, сколько энергии «залилось» в аккумулятор и косвенно оценивать его ёмкость.
