Зарядное Nocord NС-20.45.0.1 для батарей формата Makita - благоухающий шедевр минимализма

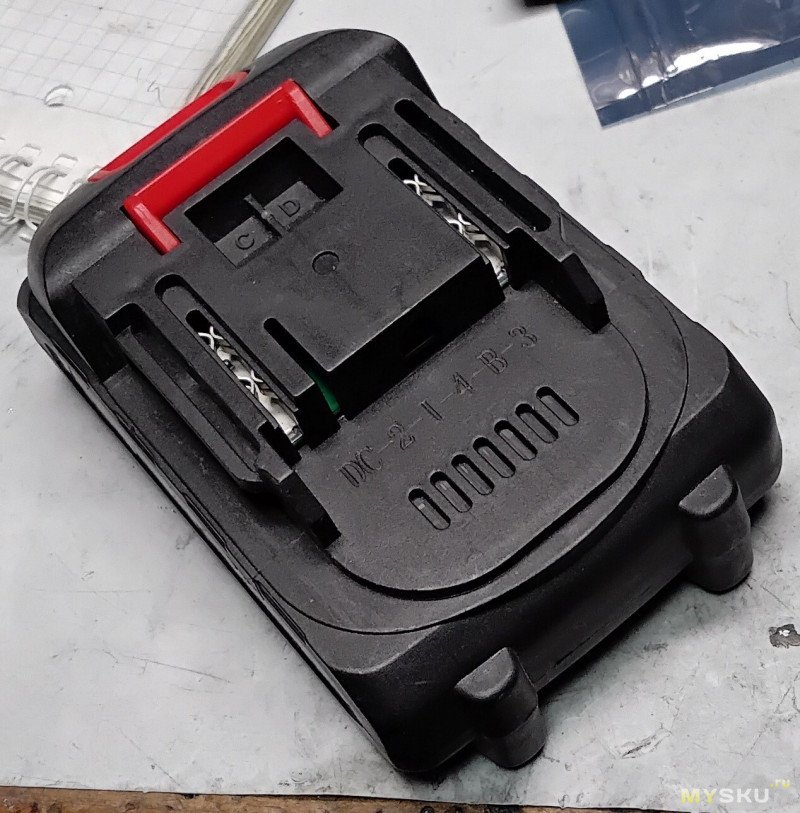

Для качественных батарей необходимо качественное зарядное устройство. Китайские братья предлагают нам дешевый хлам, а что на это ответит «отечественный» производитель (с китайским производством)? Рассмотрим на примере 4.5 Амперной зарядки Nocord для одной батареи. Брал исключительно для последующей переделки, потому глянем на схемотехнику пациента повнимательнее. В общем, пора подзарядиться!

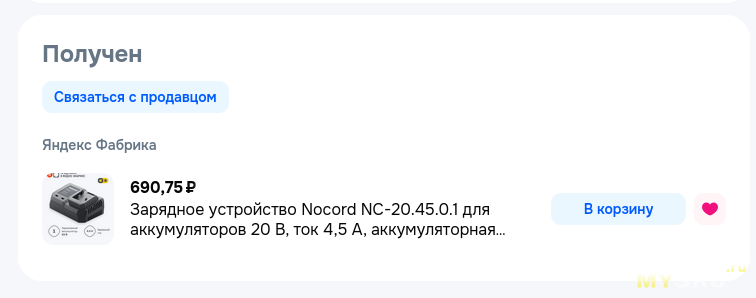

Зарядное покупал по акции с 200 баллами магазина, вот оно и вышло менее 700 рублей.

Приехало оно достаточно быстро в невзрачной, но достаточно крепкой коробочке с логотипом.

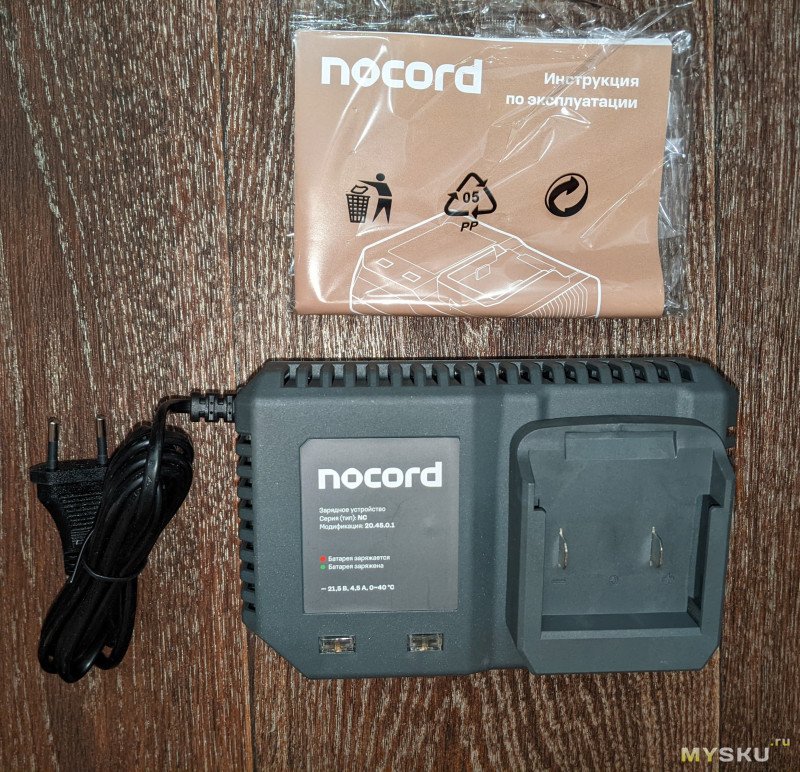

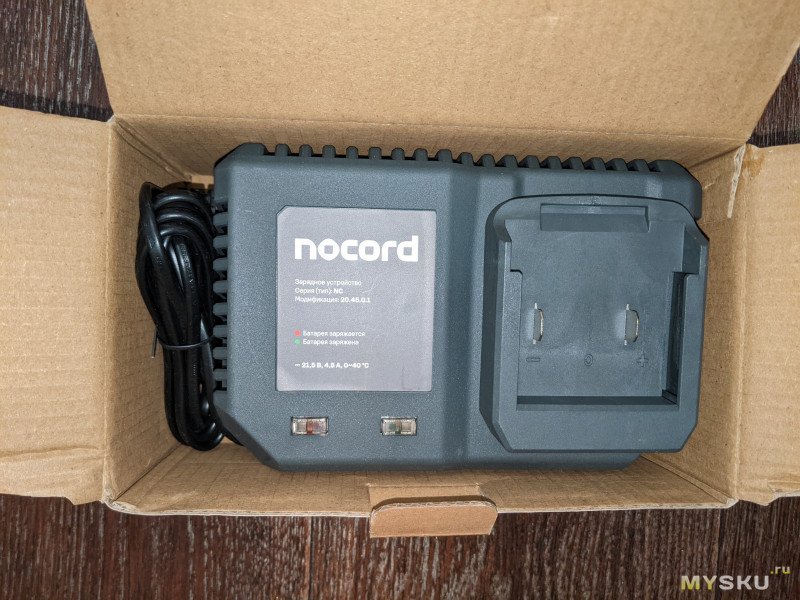

Внутри нас встречает сама зарядка.

Кроме нее в комплекте лежит и запакованная инструкция. Больше ничего в коробку не положили. Впрочем, а что еще нужно?

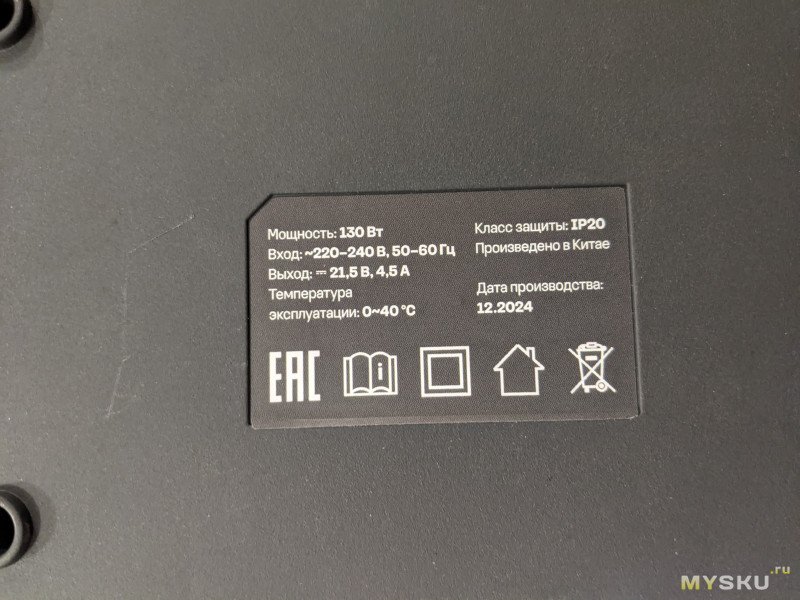

Характеристики на обратной стороне. А вот крепления на стену там нет!

Думаю, долго останавливаться на внешнем виде не будет. В клемму вставляется батарея, 2 индикатора, красный и зеленый, сигнализируют о протекании процесса заряда. Единственно, запах непередаваемый (со временем выветрился)! Пластик, однако, хорошего качества, плотный, твердый, отлит отлично. Но давайте же залезем внутрь и глянем на плату.

Разборка и принцип работы

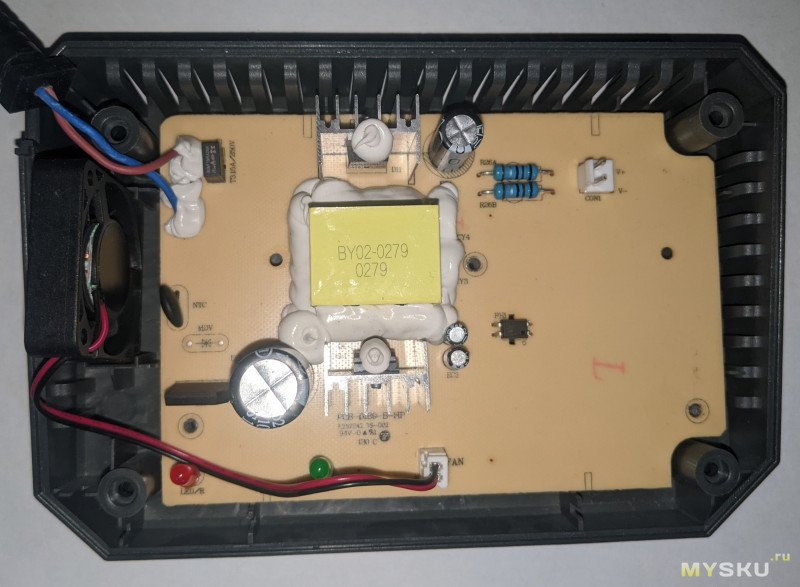

Зарядка закручена на четыре шестигранных винта, так что готовьте подходящую отвертку! Внутри сразу видим небольшой вентилятор, подключенный через разъем. В другой разъем вставляется клемма заряда, которую нужно отключить во время разборки.

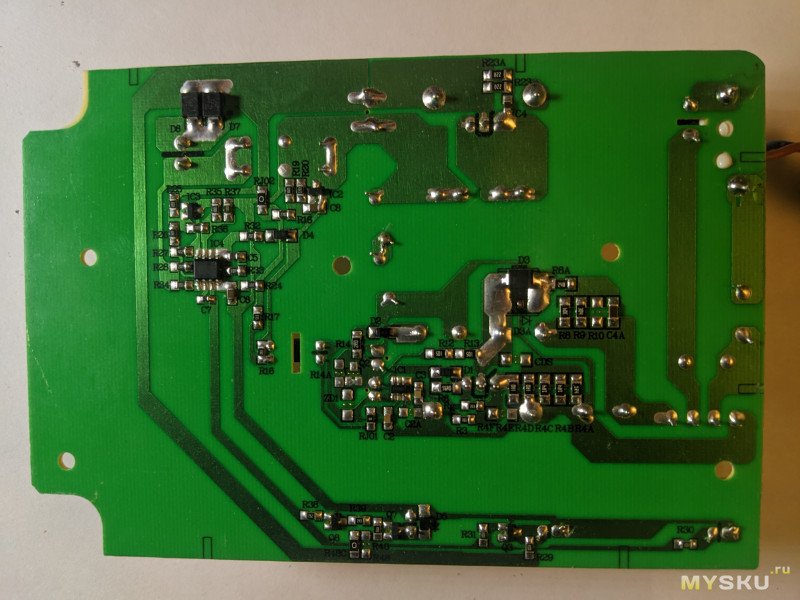

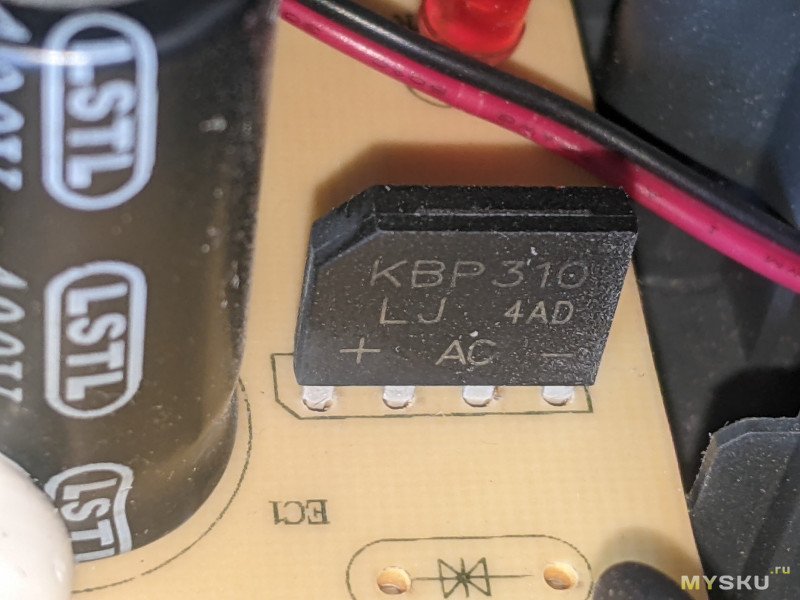

Что касается элементов платы, видим KBP310, Диодный мост 3А 1000В.

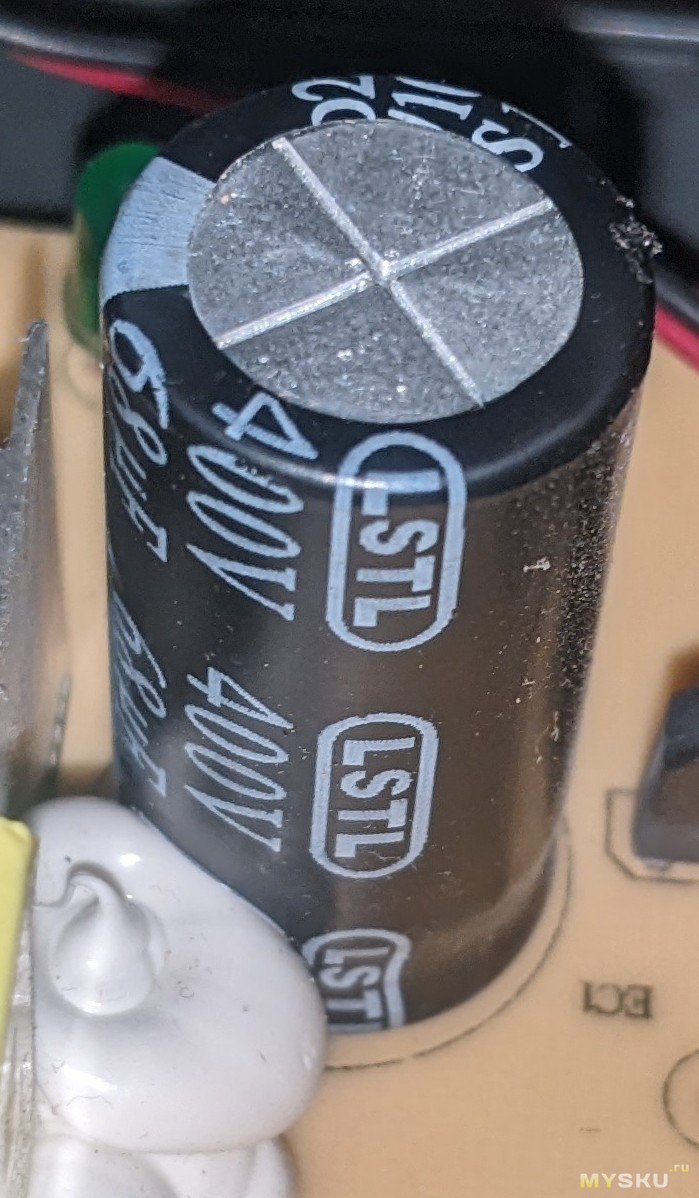

большой конденсатор по входу 400 вольт 68 микроФарад.

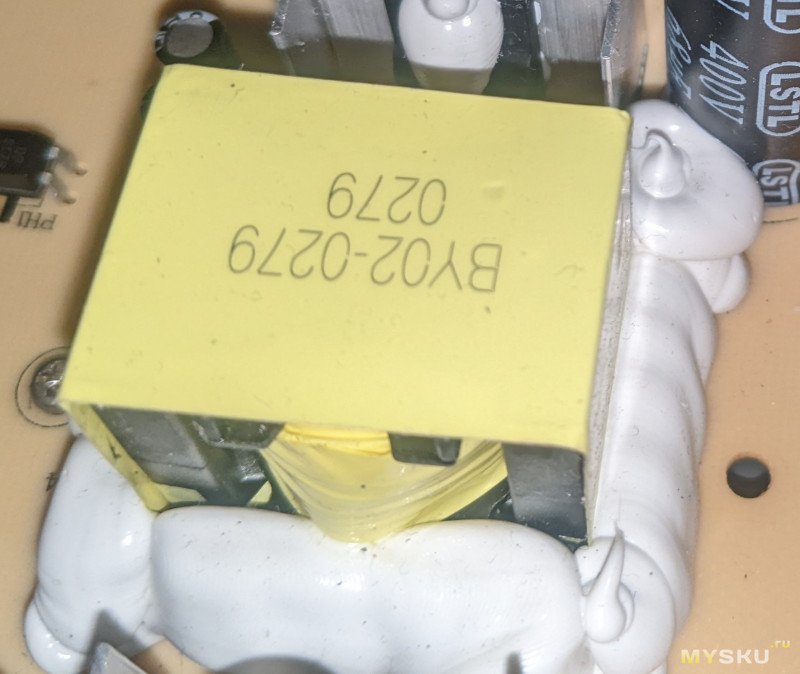

относительно небольшой трансформатор,

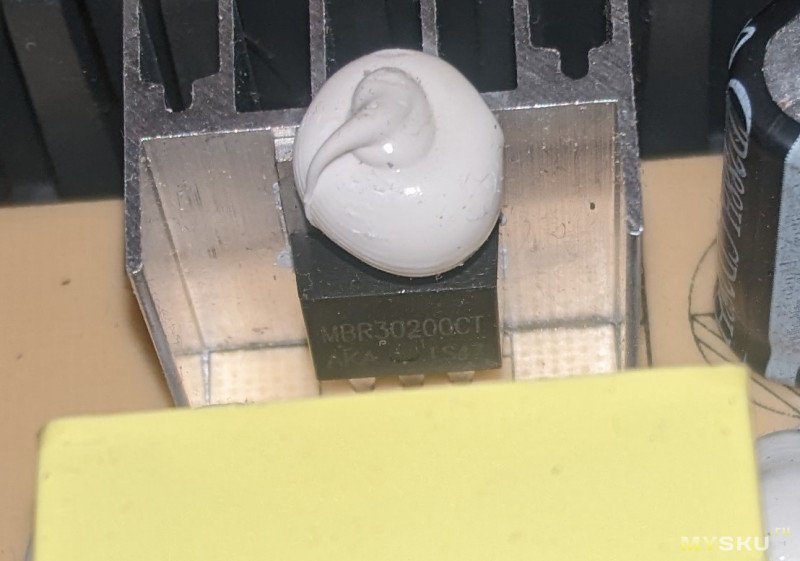

а также MBR30100CT, Диод выпрямительный Шоттки, THT, 100В, 30А, TO220AB.

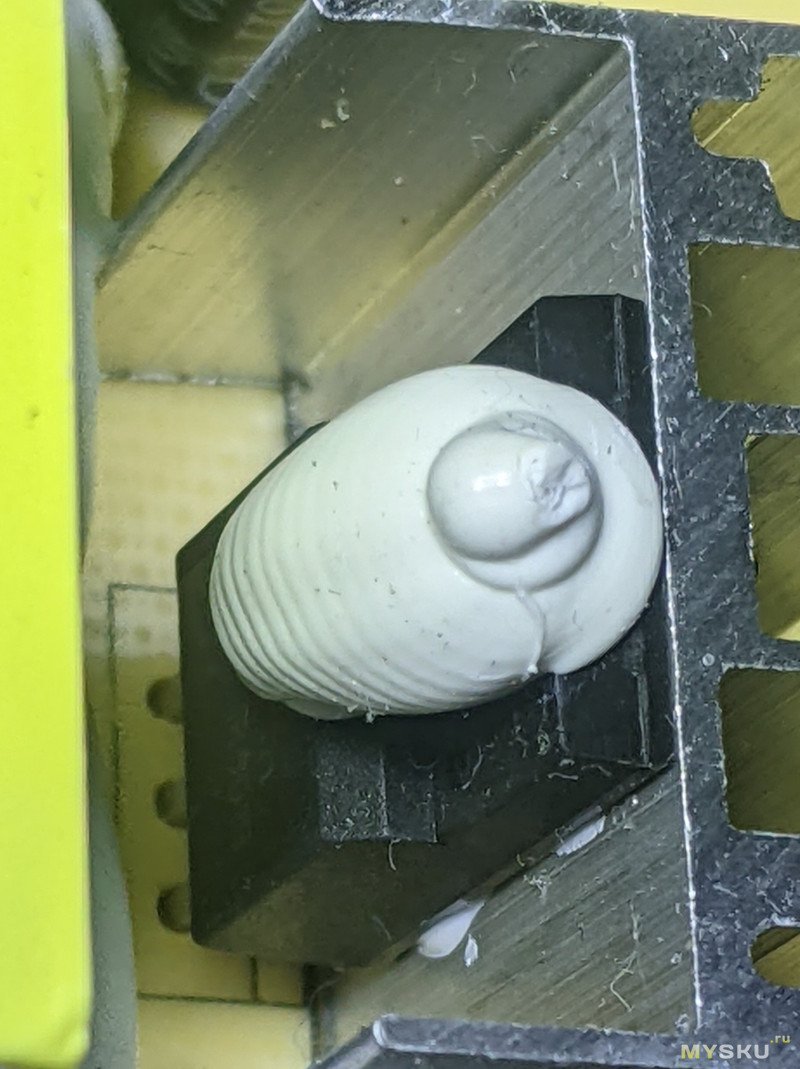

и транзистор wml12n6501b (его не удалось сфотографировать без выпаивания).

На низковольтном выходе конденсатор номинала 25 Вольт, что маловато для выходного напряжения (оно около 21.6 Вольт, 0.6 из которых должно падать на диодах внутри платы защиты батареи — см. Нам надо поговорить о современных BMS батарей электроинструмента...).

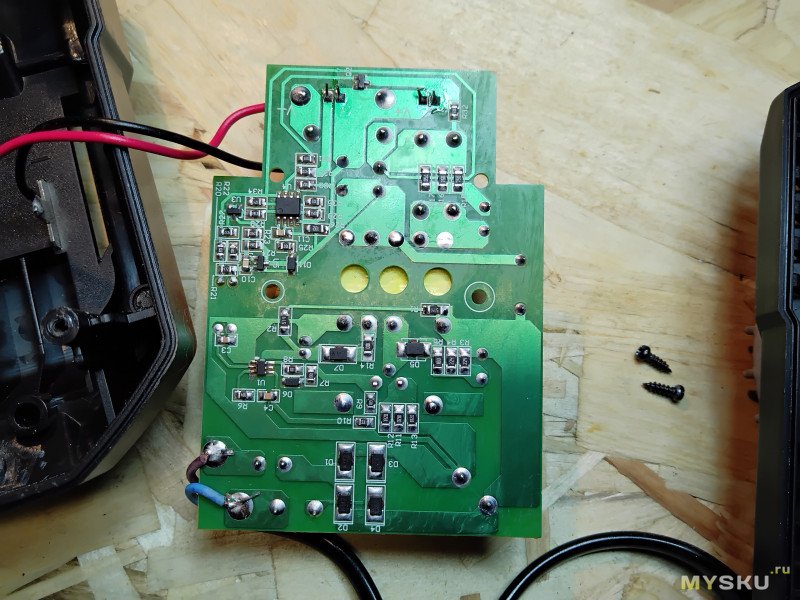

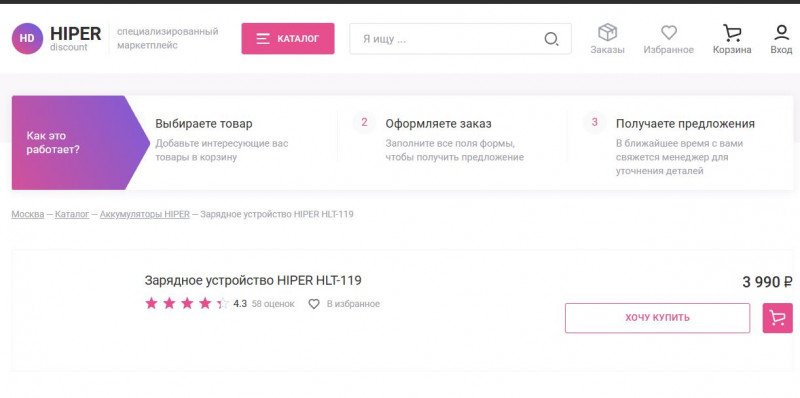

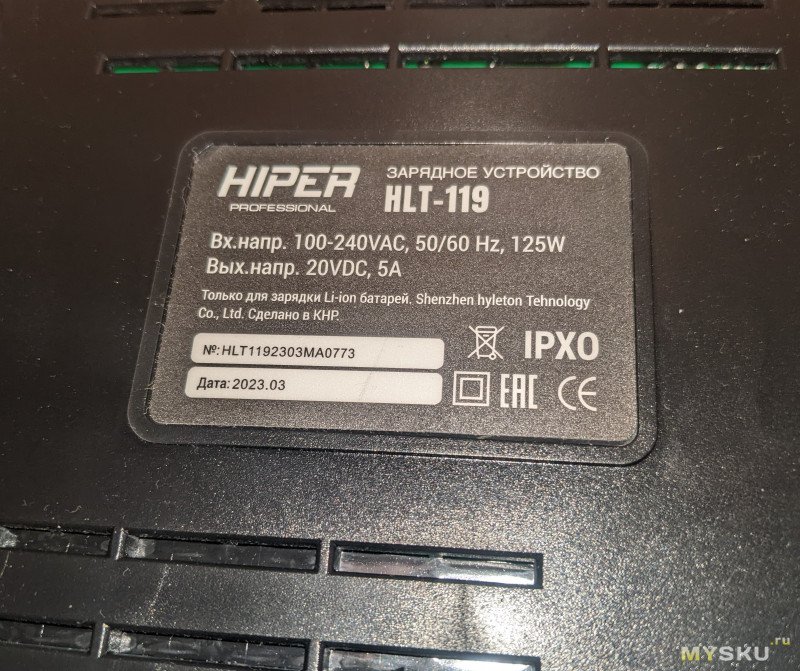

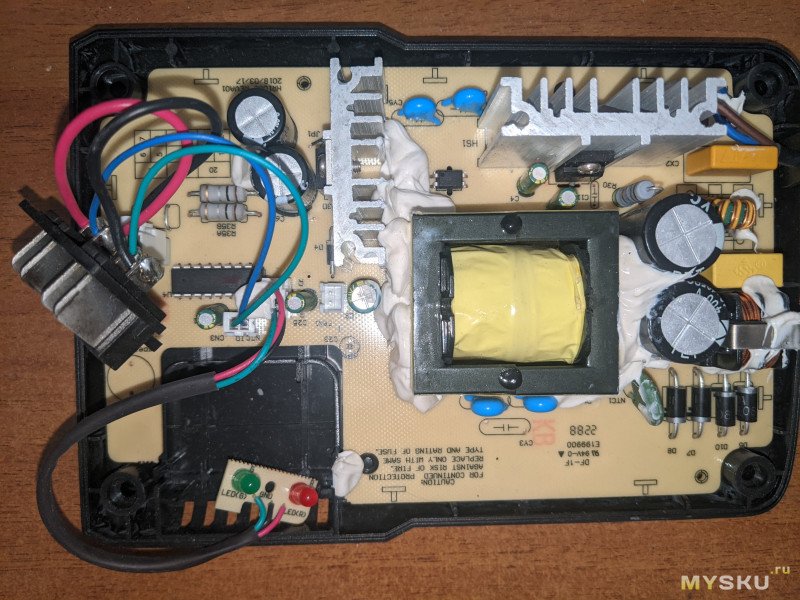

Да вообще, все элементы хиленькие. Но за счет вентилятора они должны прослужить подольше. Вот для сравнения плата 5А зарядного без активного охлаждения и более качественная.

Просто небо и земля по силовой части!

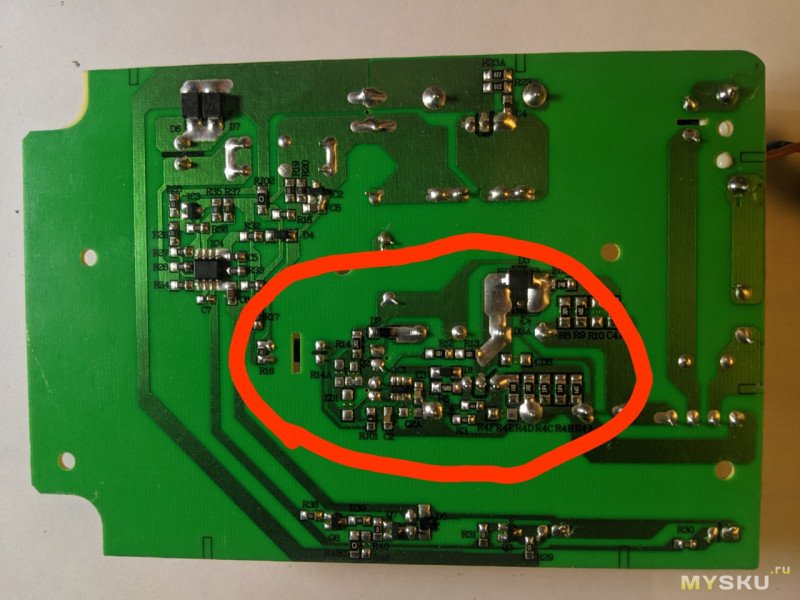

Что же, давайте теперь рассмотрим, как он работает. Я долго пытался читать полузатертую маркировку микросхем, ломал голову, читал отзывы про переделки. Ни одна микросхема нормально не читается!

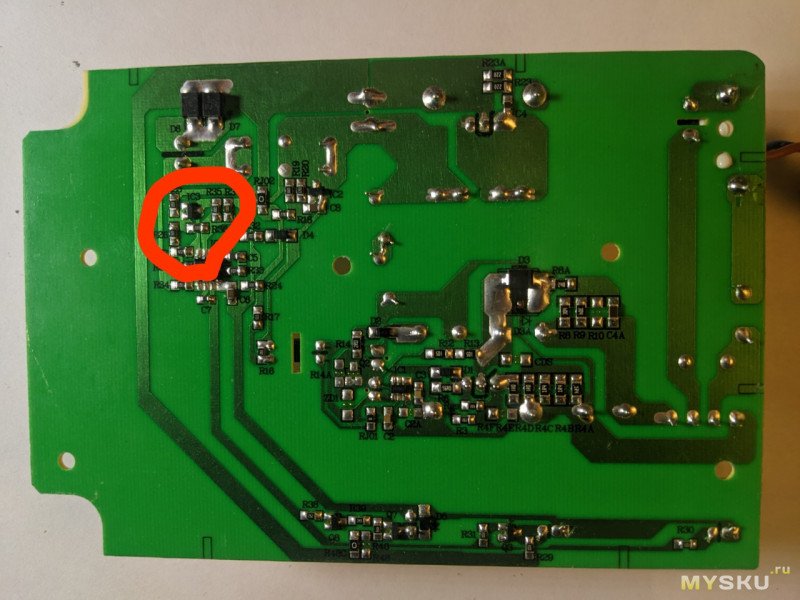

Однако упорным засвечиванием мне удалось все-таки рассмотреть 358 на микросхеме в холодной части. И все сразу стало ясно как белый день (кстати, все микросхемы подписываются как IC, будь это даже TL431).

Видите ли, lm358 это сдвоенный операционный усилитель, он сравнивает напряжения. Что это значит? Ну, во-первых, у него два канала. Один канал в данной зарядке отвечает за индикацию окончания заряда и активацию вентилятора.

Второй канал тянет за собой аналог TL431 с двумя замкнутыми ножками. Это означает, что на данном участке схемы он выполняет роль прецизионного стабилитрона на 2.5 Вольта, а значит, служит как часть каскада регулировки тока. Это сходится с информацией из отзывов, что смена резистора R36 меняет зарядный ток в резисторном делителе R36/(R35 || R37)

С током разобрались, осталось напряжение. Оно реализовано стандартно на втором TL431. Принцип ровно такой же, как в дешевых телефонных зарядках. Соответственно, делитель R18/(R19 || R20) отвечает за регулировку напряжения.

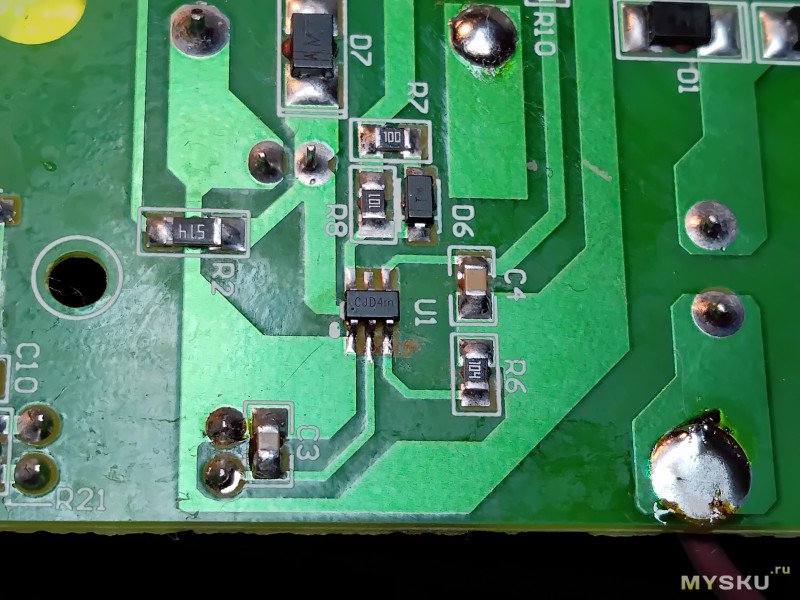

В общем, это вся логика работы. Осталась шестиногая микросхема в горячей части — это ШИМ контроллер. Именно на него через оптопару поступает управляющий сигнал от каскадов регулировки тока и напряжения, после чего он меняет ширину импульсов на трансформаторе и выдает требуемые параметры.

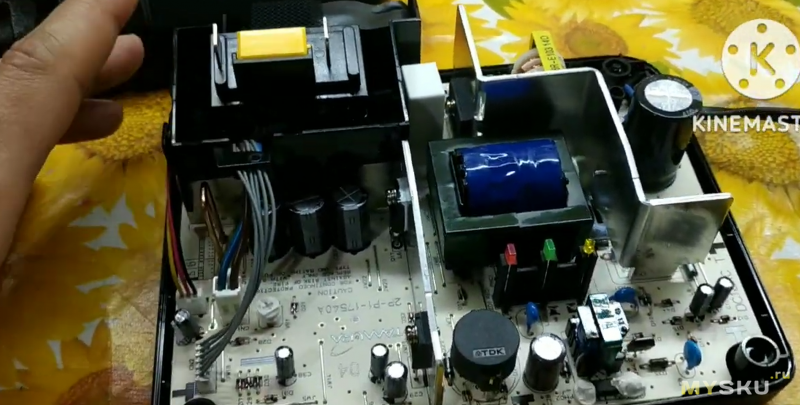

Я вдаваться в это не буду, просто оставлю видео для интересующихся с описанием принципа.

Что касается вентилятора, его реализация меня позабавила. Получается, когда напряжение меньше напряжения конца окончания заряда, он просто лупит на полную, и одновременно горит красная лампочка. А что, дешево и сердито! По сути все зарядное это просто дешевая зарядка мобильника на стероидах с регулировкой тока и вентилятором. В таком подходе есть и недостатки, о которых мы поговорим на тестировании.

Тесты

Итак, заряд протекает следующим образом. В начале видим 3.2 Ампера. А где же 4.5? Думаю, все дело в ужасном разбросе параметров аналоговой электроники. В отзывах у людей большой разброс — 2-4А (проверяю на резисторе по умолчанию). Мы это дело попозже поправим заменой резистора R36 в делителе.

Но даже это значение со временем падает. Когда оно достигает около 0.6 Ампера, загорается зеленая лампочка, а вентилятор выключается.

Аккумулятор заряжен! Так ли это? В какой-то мере да. Но для более-менее полной зарядки надо ждать падения тока до нуля. Особенно, если в батарее стоит резистивный балансир, потому как он часто срабатывает только на поздних этапах заряда.

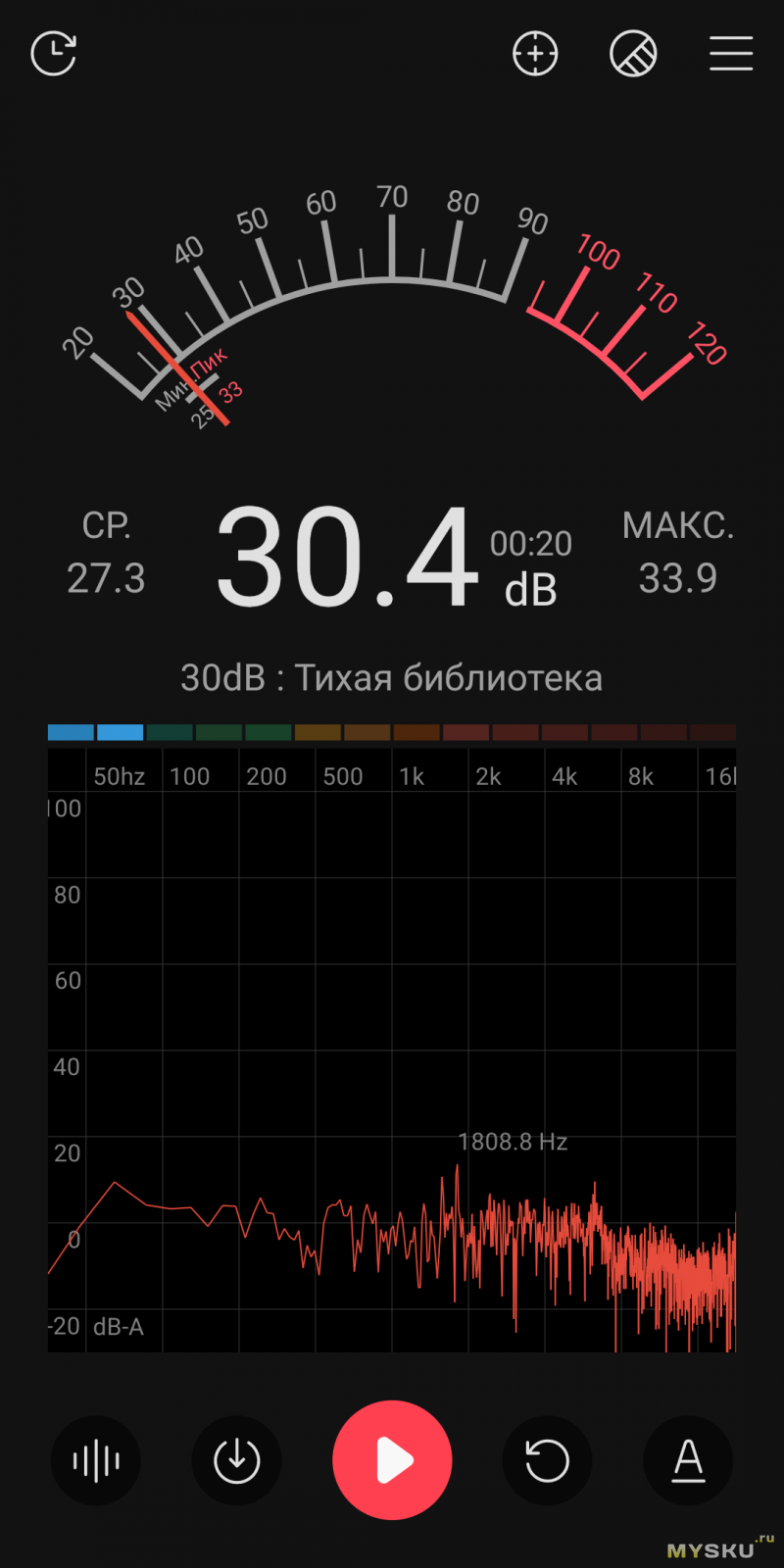

Шум от зарядки заметный — вот что я намерил шумомером в тихой комнате (до и после включения зарядки. И он нас не покинет прямо до конца. Ну хоть плата охлаждается, проживет подольше...

Итоги

Зарядное не имеет CC/CV в полном смысле, по мере заряда снижая ток, страшно шумит, но батареи заряжает. Для 700 рублей даже неплохо.

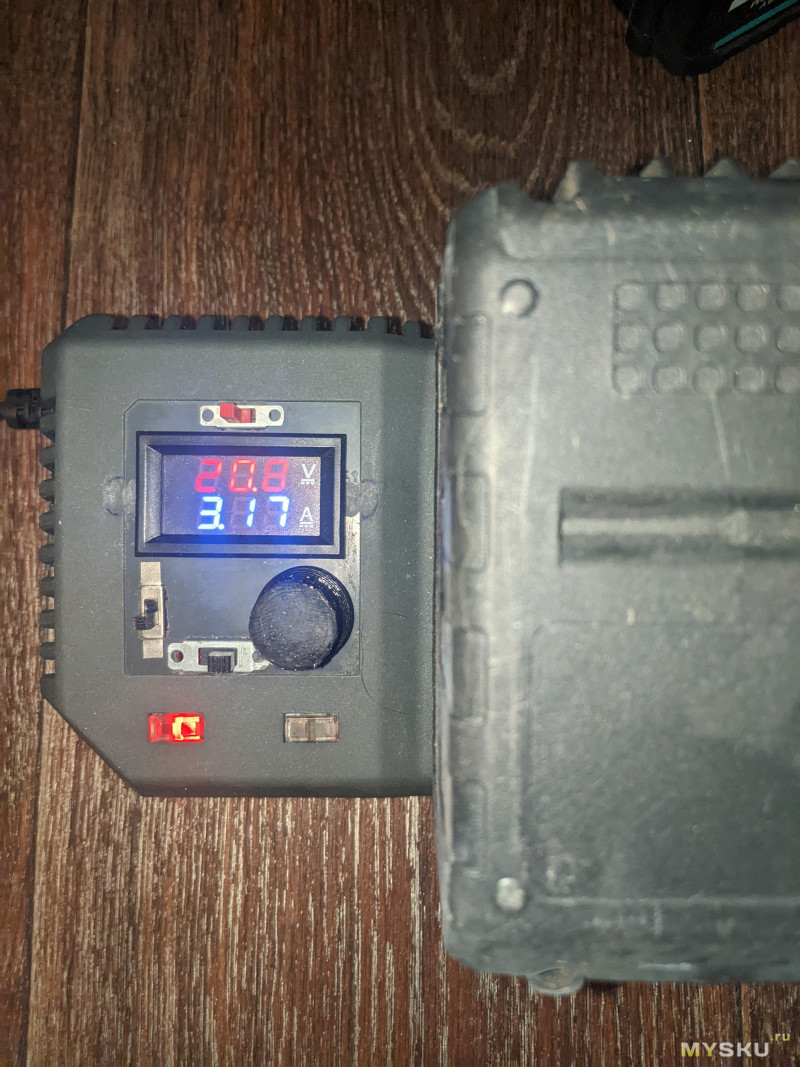

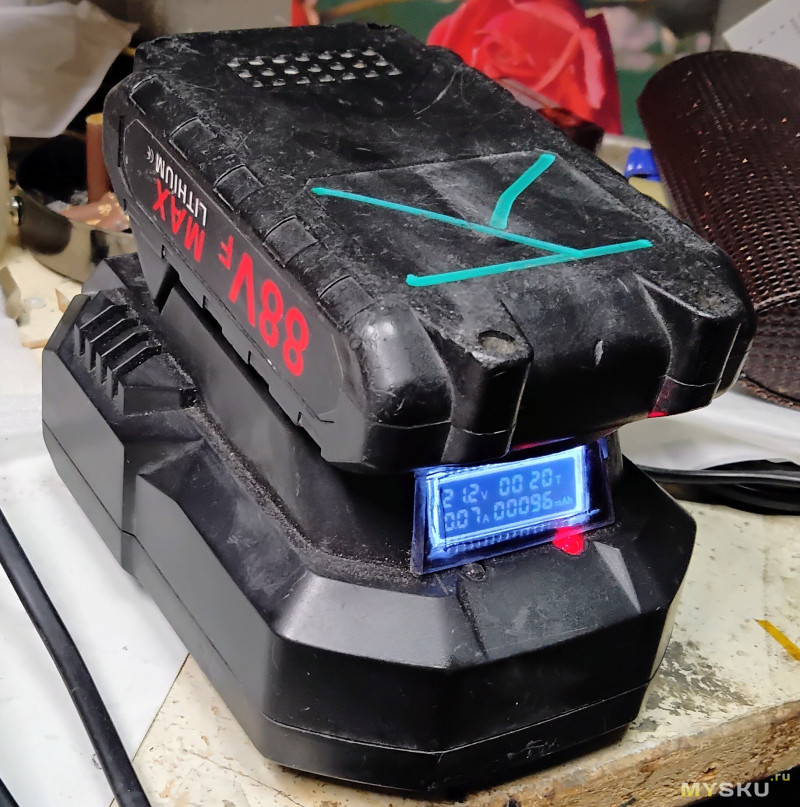

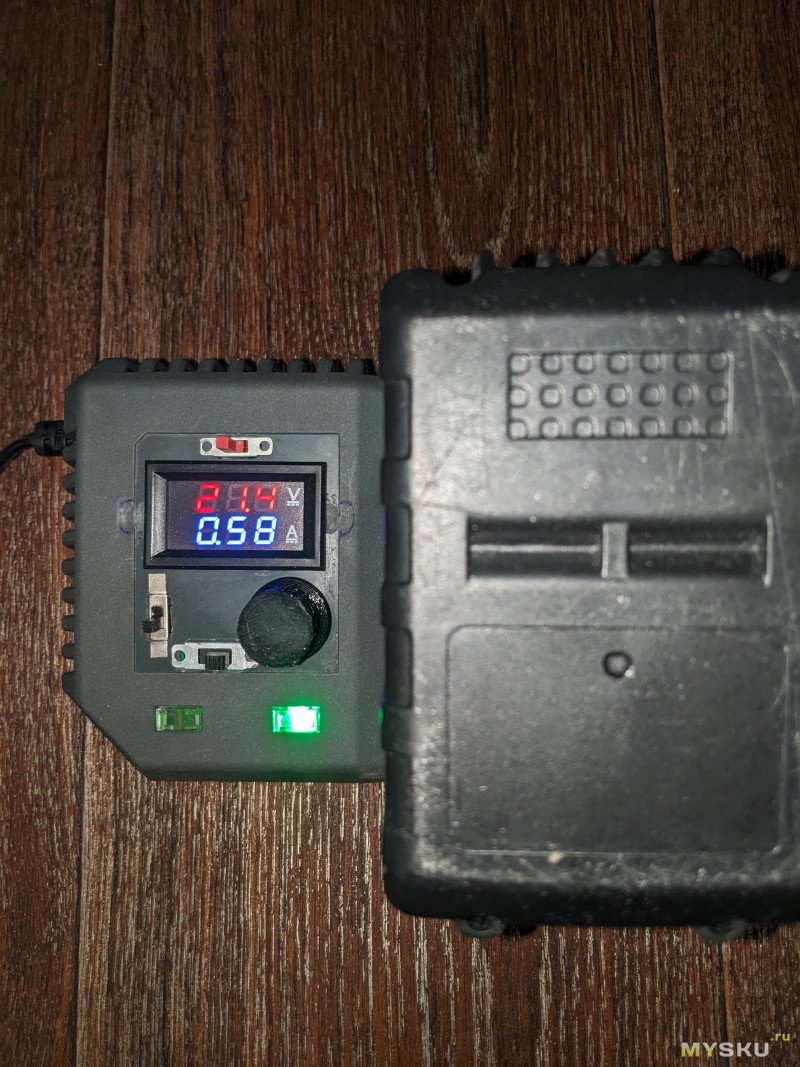

Бралась она для переделки, о чем будет отдельная статья, потому что слишком растягивать один обзор не хочу. На фото, кстати, не финальный вариант переделки. Рекомендую ли я устройство? Можно и так сказать. По крайней мере ничего дешевле и беспроблемнее для доработки без 3Д принтера вы вряд ли найдете. А еще это по сути, регулируемый блок питания. Но здесь я особо не проверял возможности. Может позже...

Вам же спасибо за внимание и удачных покупок!
