19-pin кабель USB 3.0. Феерическая расстановка точек

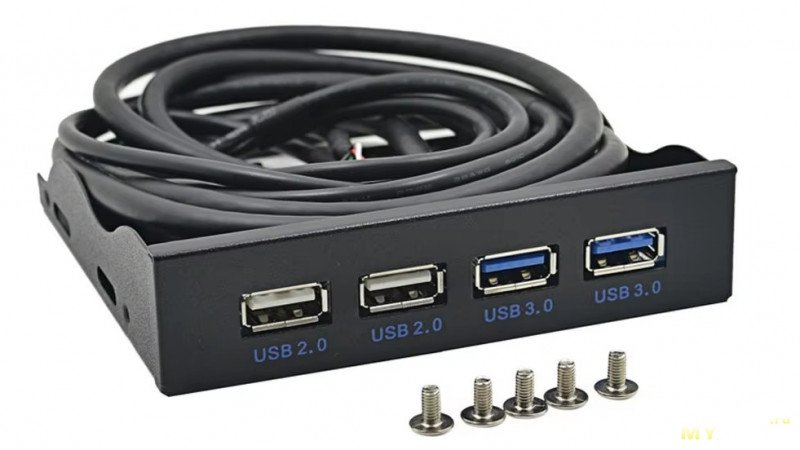

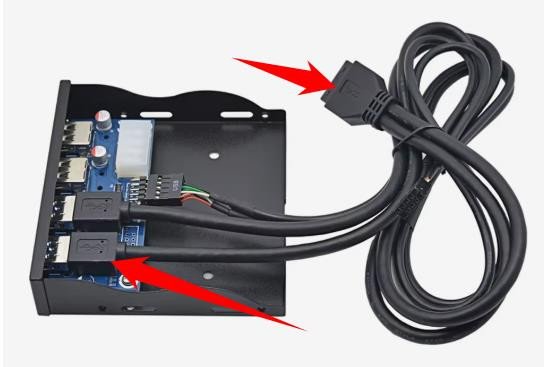

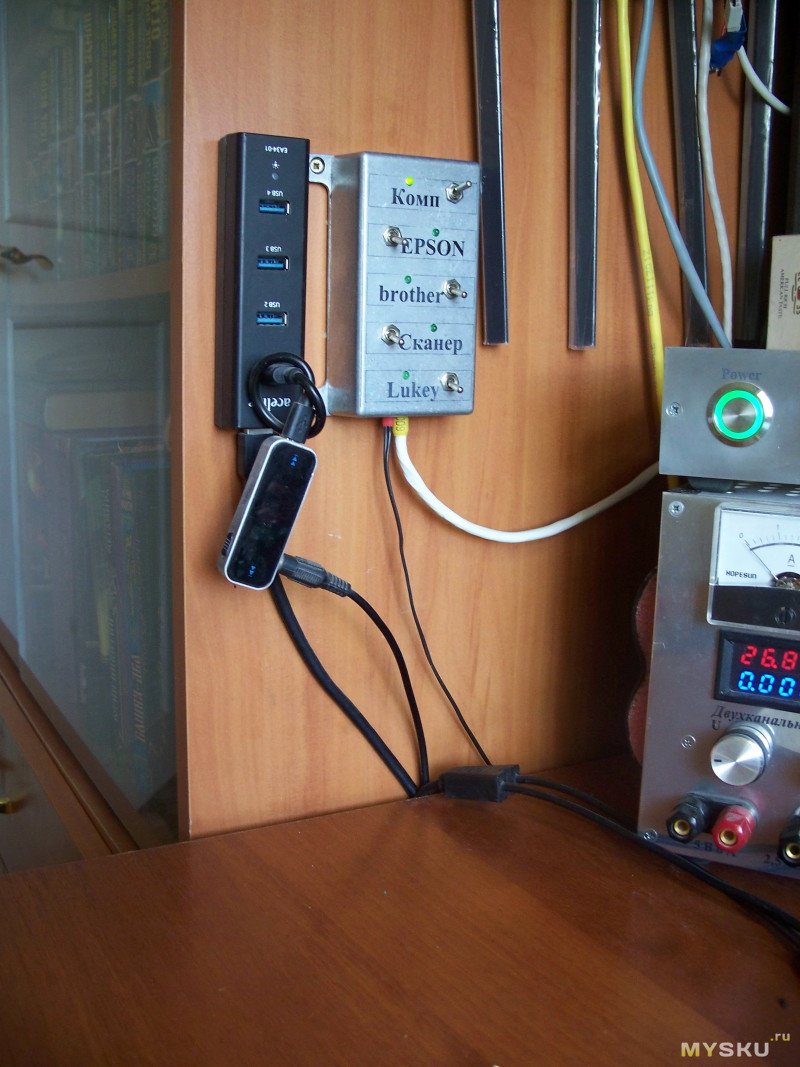

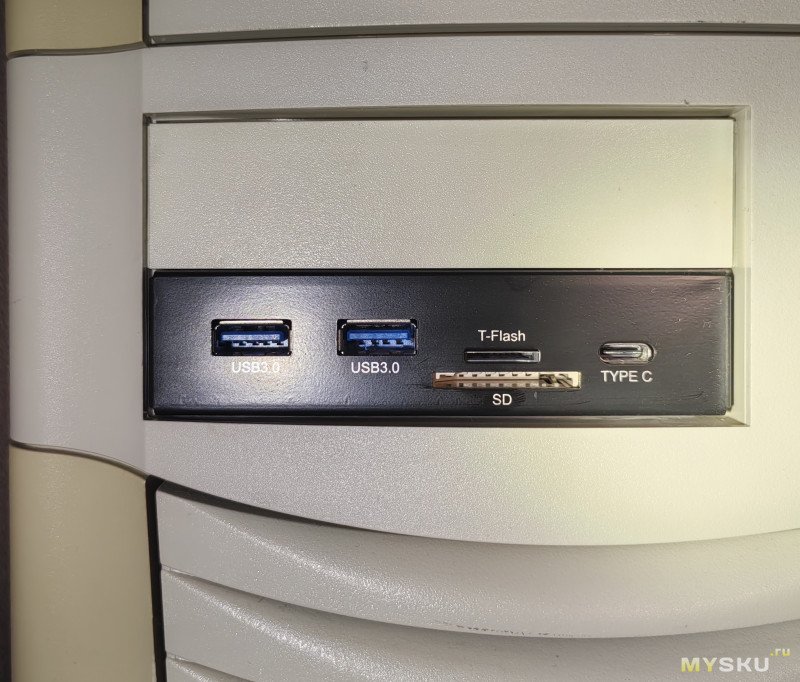

Иногда возникает необходимость вынести дополнительные порты USB 3.0 на корпус системного блока.
Поможет ли в этом дешевый кабель с Озона?
Подробности и срыв покровов под катом.
Добро пожаловать!

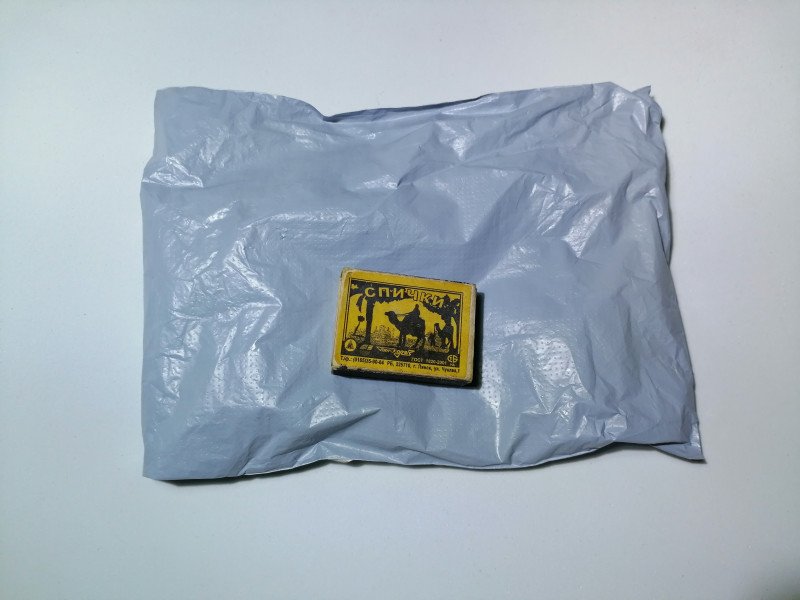

Кабель упакован в простой почтовый пакет без пупырки.

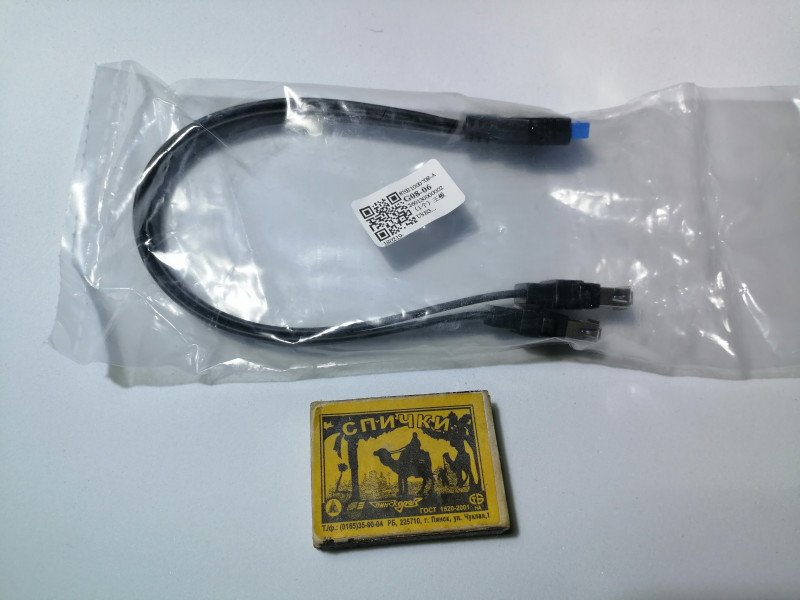

А внутри — в ещё один пакет:

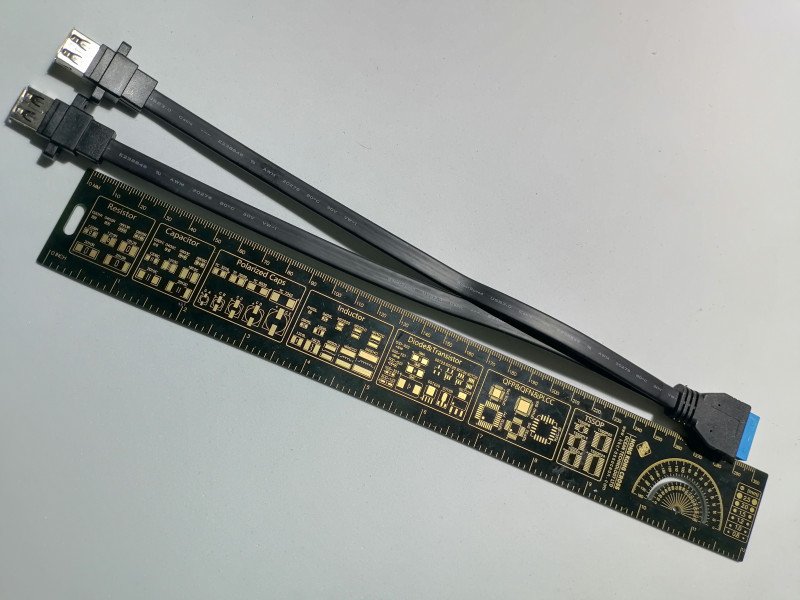

Длина гибкой части около 255 мм:

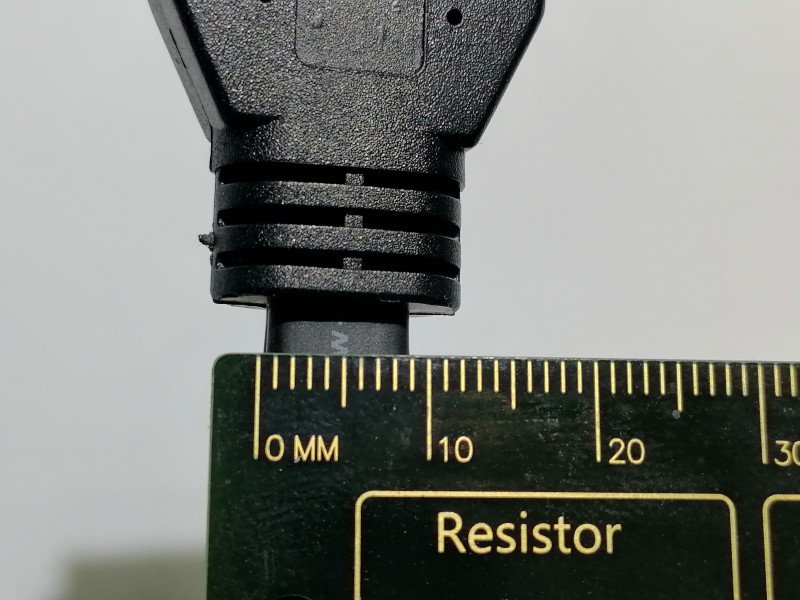

Ширина около 9 мм:

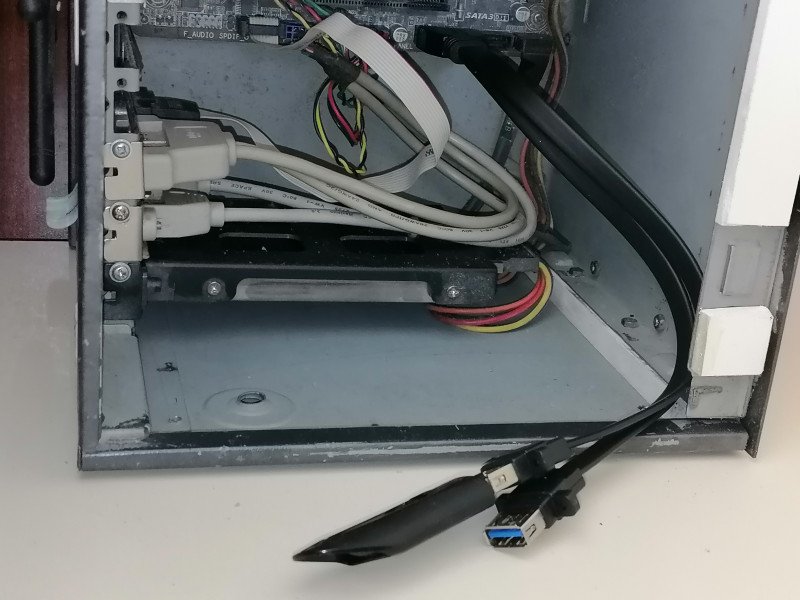

Подключим его к материнской плате…

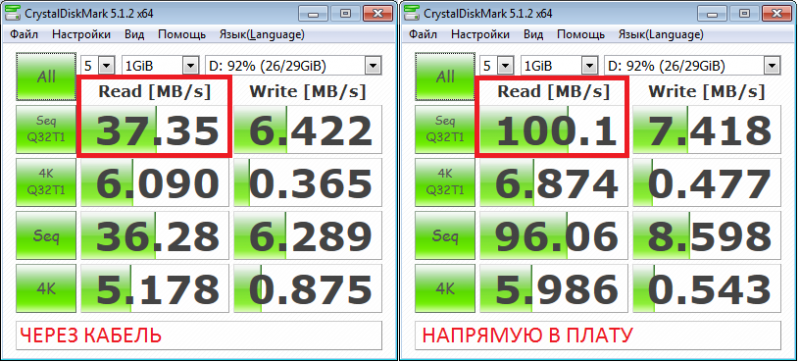

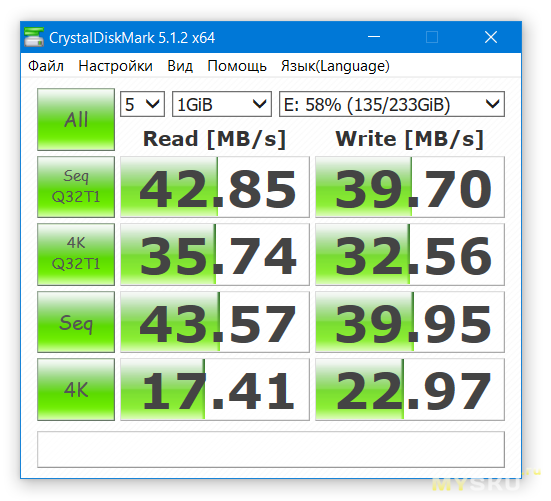

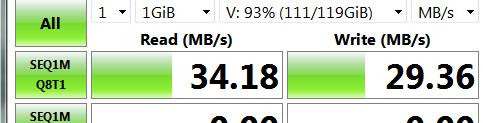

… и проведем тест скорости:

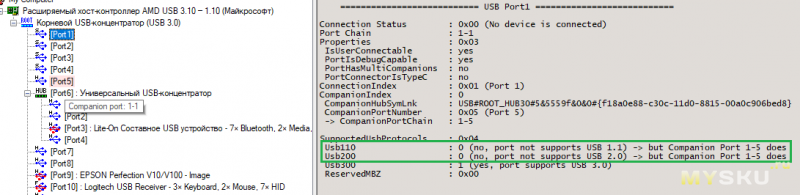

Ой. А скорость сюда положить забыли, кабель работает как USB 2.0.
Но если USD 3.0 кабель нужен и срочно, то его можно сделать своими руками.
Выходные разъёмы можно выпаять из потерявших актуальность PCI-E райзеров:
Разъем материнской платы имеет следующую распиновку:
Он имеет шаг выводов 2 мм. В качестве донора я использовал модуль RTC от какого-то древнего МФУ(но можно и LVDS шлейф от монитора применить ). Там есть пара разъемов с нужным шагом:
При прозвонке оказалось, что на плате под разъемами есть ненужные соединения. Поэтому разъём пришлось от неё отпаять и сделать маленькую платку из фольгированного текстолита:
Благо рисунок несложный и позволяет обойтись одним надфилем для его создания.
Разъемы USB 3.0 отличаются от разъемов USB 2.0 наличием дополнительного ряда контактов. В разъемах типа А контакты разнесены по глубине:
Теперь мы можем начертить схему, по которой будем соединять пару разъемов:
На схеме показан только один канал. Второй точно такой же, просто кабели надо паять со смещением на один контакт.
Фактически кабель USB 3.0 состоит из двух каналов — низкочастотного(это обычный USB 2.0 без особых требований) и высокочастотного, включающего в себя две дифференциальные пары проводов. Обычно эти пары выполняются витыми, но можно использовать обычный SATA-кабель — он рассчитан на работу на примерно тех же частотах.
Сначала распаяем один канал нашего кабеля(второй паяется аналогично, с перегибом кабеля через край платы):
Если высокочастотную часть можно паять пин-в-пин, то в низкочастотной линии данных разведены с перехлестом, о котором при сборке забывать нельзя: сгореть ничего не сгорит, но и работать не будет.

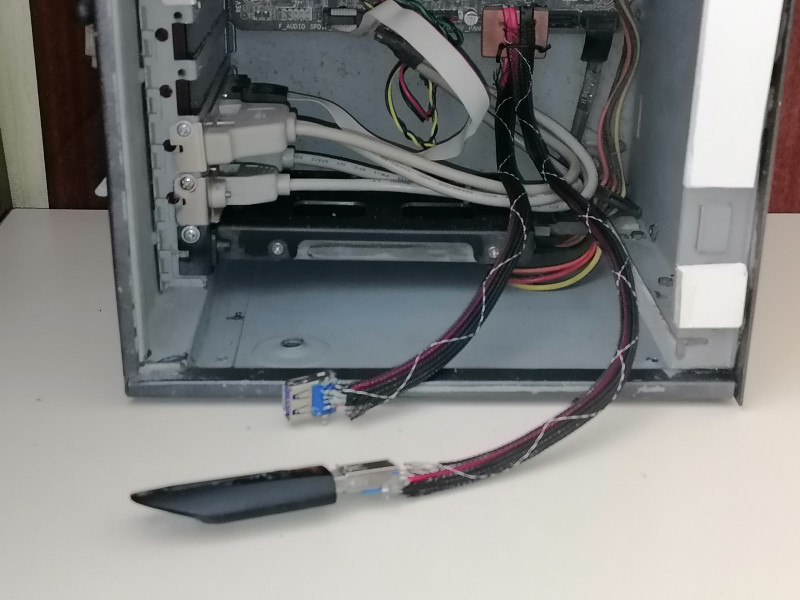

Готовый опытный кабель затягиваем в нейлоновую оплетку и подключаем через него флэшку:

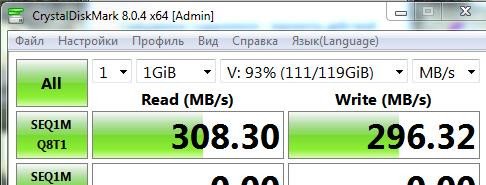

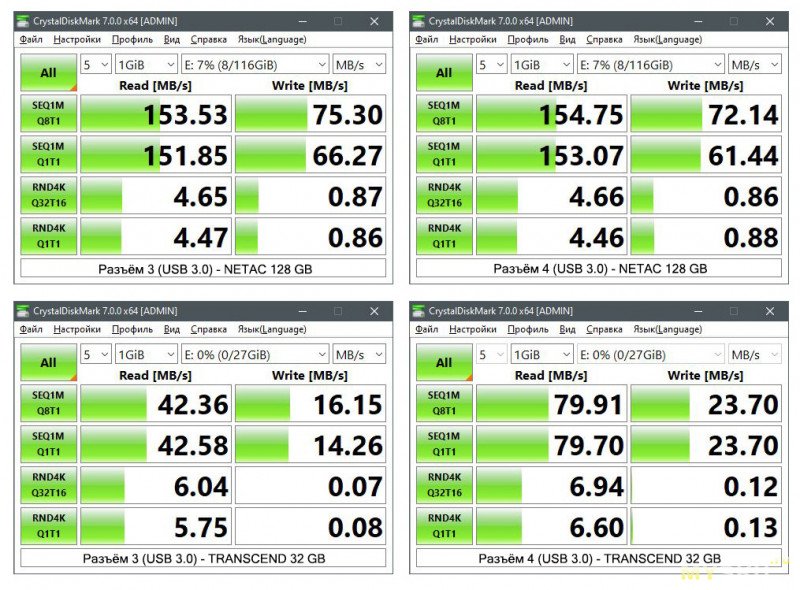

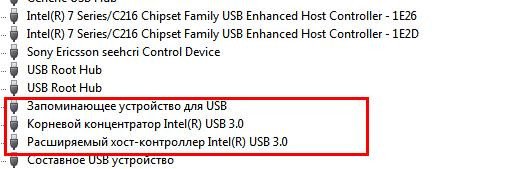

Проверим скорость работы:

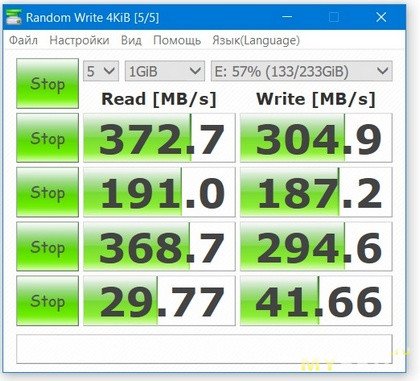

Результаты теcта скорости наглядно показывают, что наша конструкция способна работать на скоростях USB 3.0. У нас тут тот самый случай, когда самоделка работает лучше заводского изделия. Правда, ценой ухудшения гибкости, но вряд ли её придется гнуть больше одного раза при сборке.
Вывод: данный кабель к покупке не рекомендуется. Самодельный работает лучше(но, увы, гнется хуже).
