Периодически возникает задача просверлить отверстие в твёрдых материалах с гладкой поверхностью, но если просто упереться сверлом, то зачастую оно соскальзывает или его просто уводит в сторону в произвольной траектории. Чтобы этого избежать, заимел сей кернер для разметки отверстий, откуда сверло точно не соскочет. Автоматический вариант не требует молотка, этим и приглянулся.
Характеристики (заявленные)

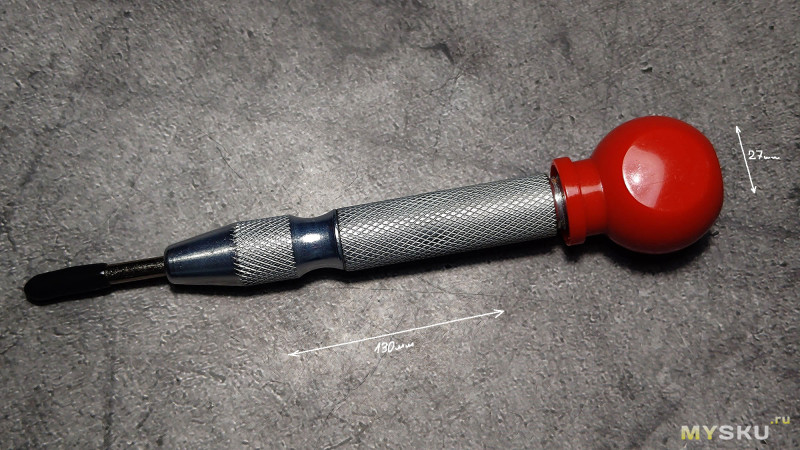

Внешний вид
Пишут, что кернеры с красной ручкой по идее дороже, чем без. На деле же, они стоят одинаково. Про материал самого пина указывается только хром-ванадиевая сталь, про степень закалки в карточке товара не сообщается.

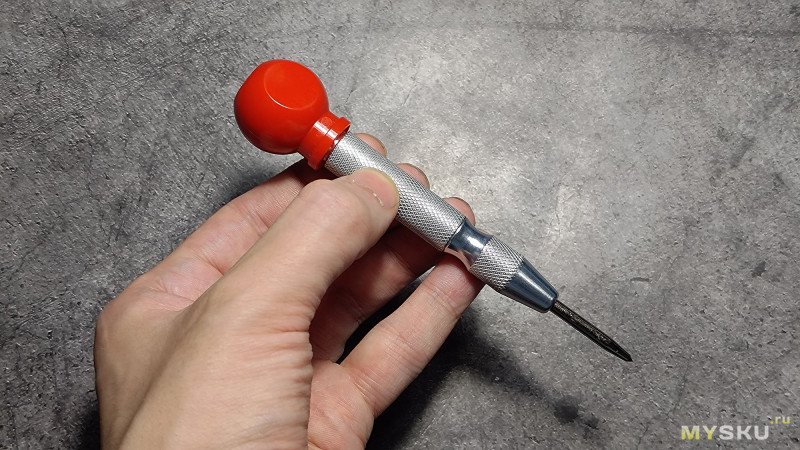

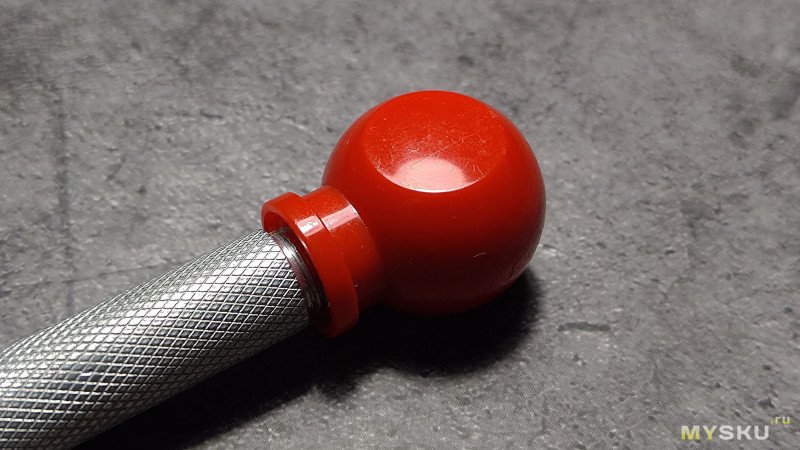

Взял с шарообразной рукояткой, так как такой вариант удобнее при прямом хвате.

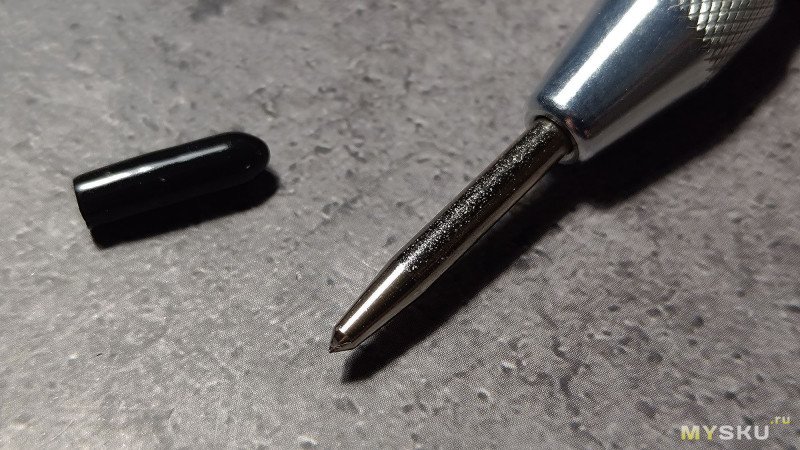

Там, где покупал я, острие пина оснащается защитным колпачком.
Почти вся площадь корпуса кернера обработана накаткой, чтобы инструмент не скользил даже во влажных руках.
Конструкция инструмента непростая, состоит из восьми деталей.

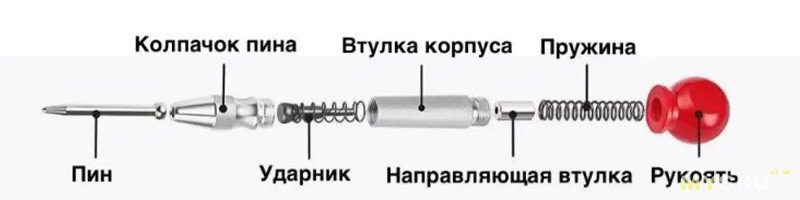

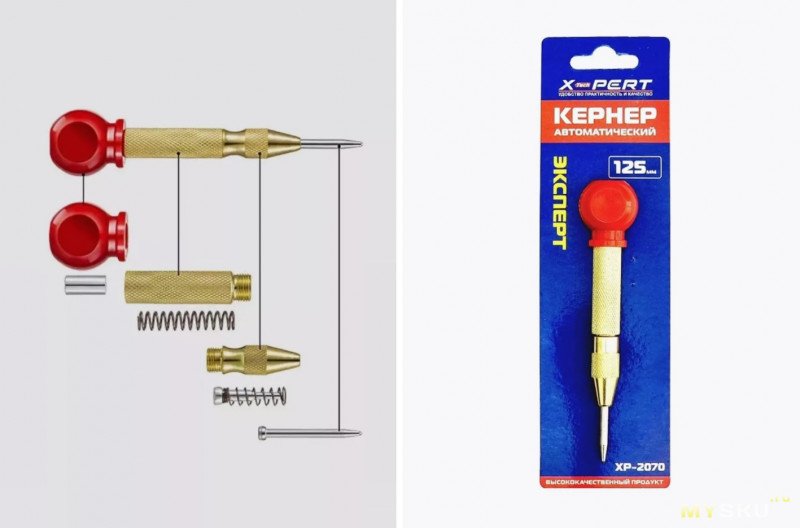

Ниже схематичная картинка с карточки товара.

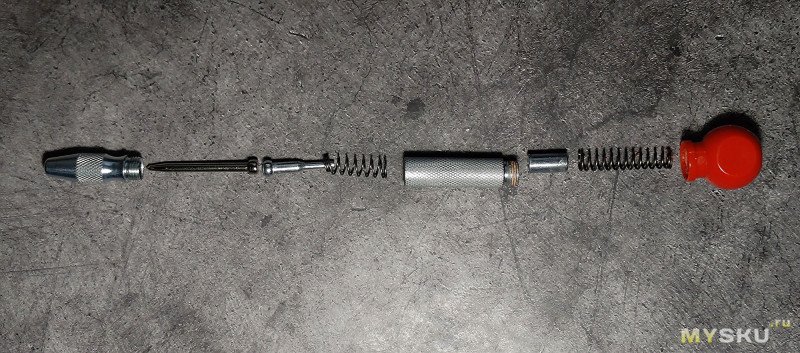

Разобрал и свой

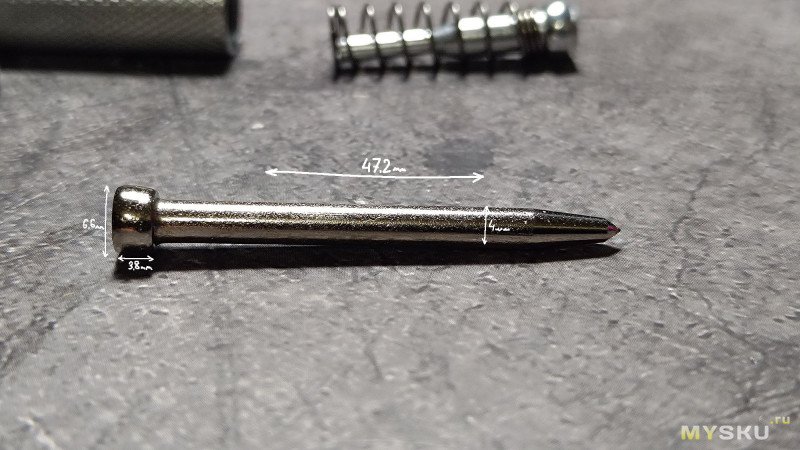

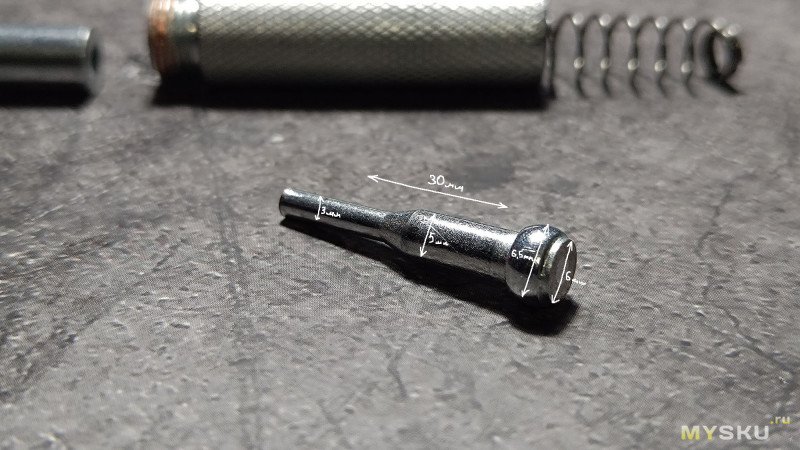

Детали крупнее

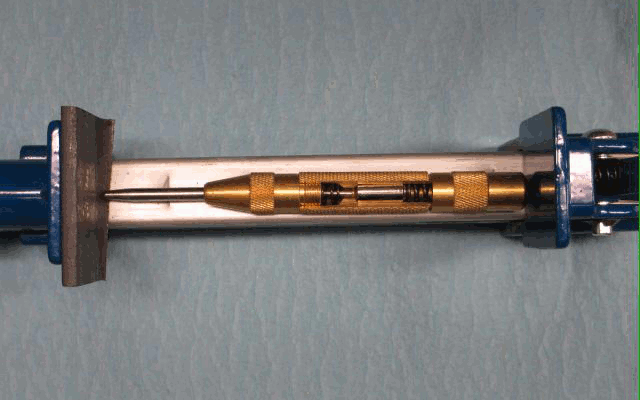

Принцип использования кернера простой — инструмент ставится острием на поверхность и нажимаем на на него сверху, пока не раздастся щелчок. После этого появляется лунка. Схематичная гиф работы кернера в разрезе (взято с вики).

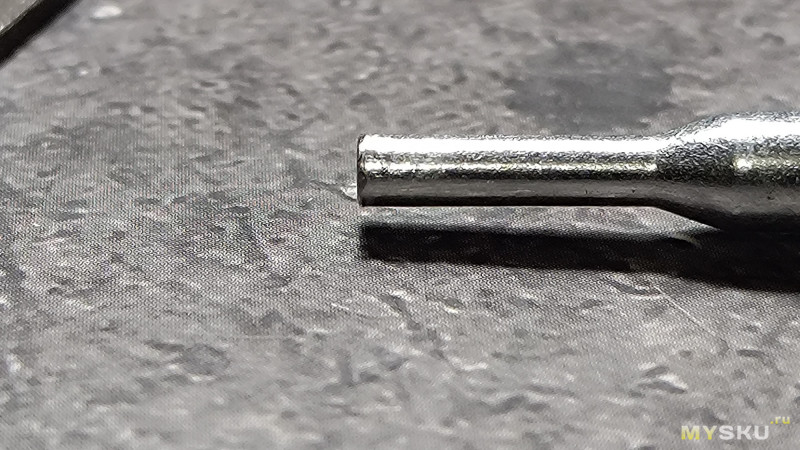

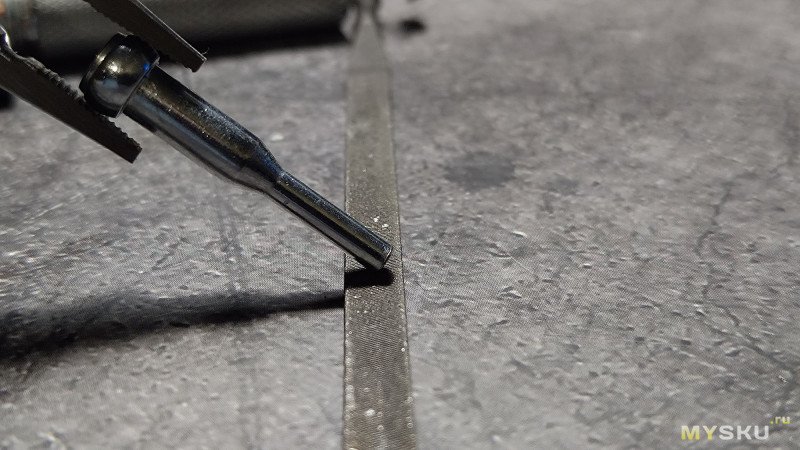

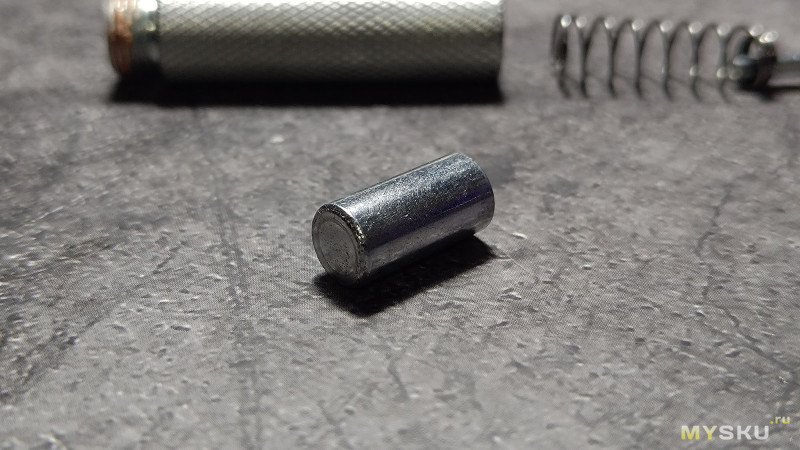

После каждого накернивания ударник по идее должен отстреливаться в исходное положение, однако в моём случае хвостовик ударника просто застревал в направляющей втулке и игла после этого просто болталась в инструменте. Решение простое — нужно слегка подточить острые грани хвостовика ударника.

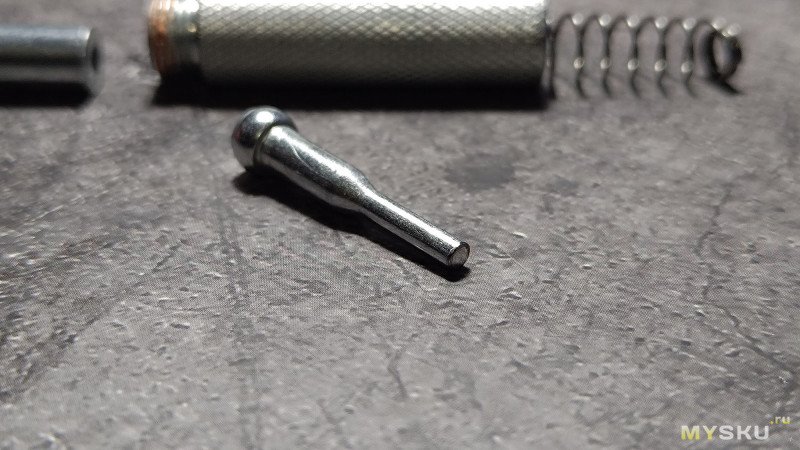

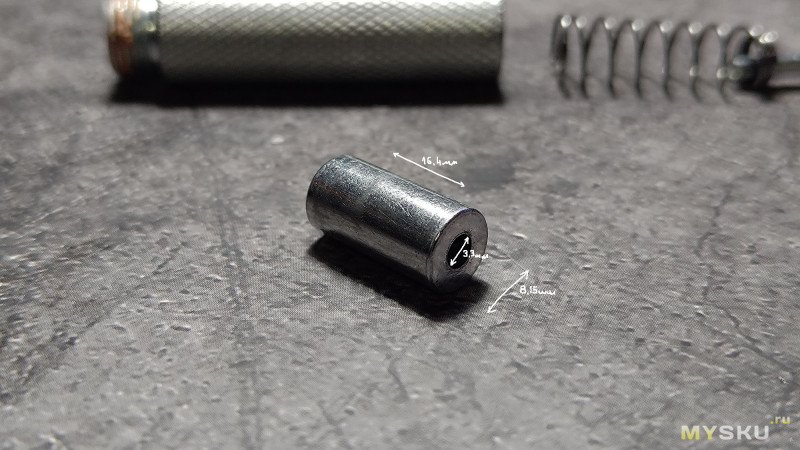

Я подточил без фанатизма. Примерно, чтобы получилось так

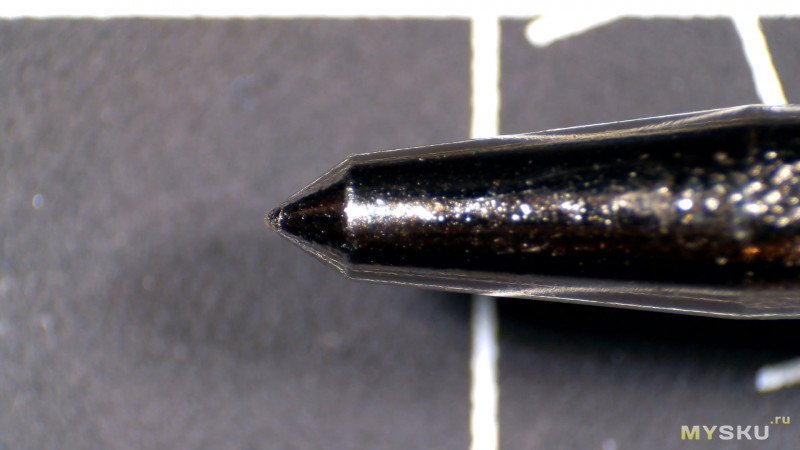

Острие иглы под микроскопом

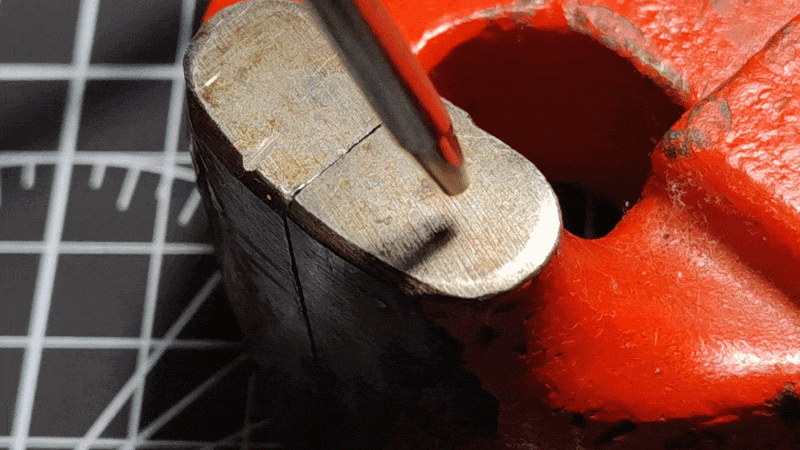

В работе (примеры на некоторых материалах)

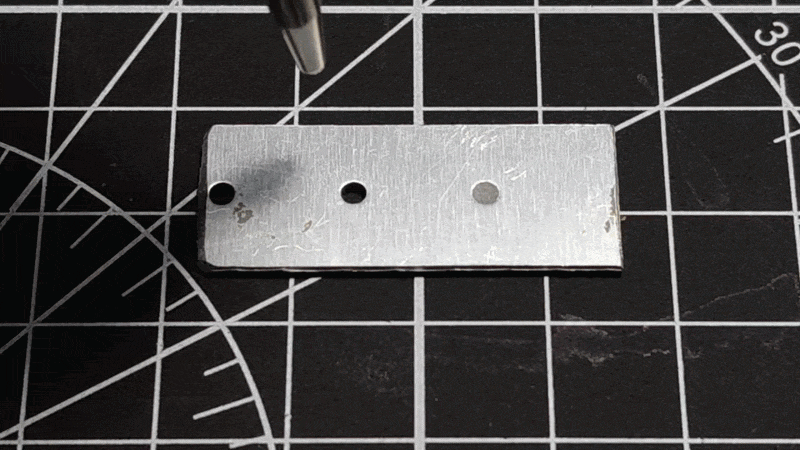

Алюминиевая пластина

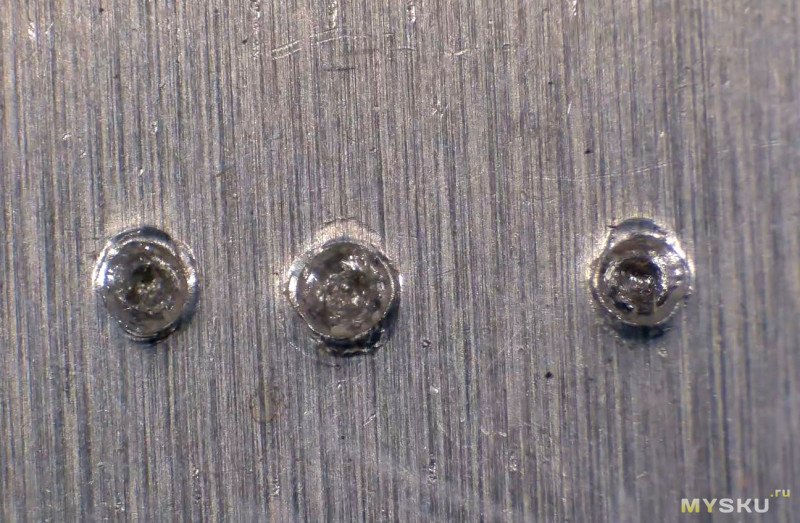

Где-то писали, что выкручивая красный набалдашник, можно влиять на силу пробития. В целом, никакой разница практически не заметил. Ниже вид лунок под микроскопом. Сами лунки чем-то похожи на лунные кратеры.
Железные тиски

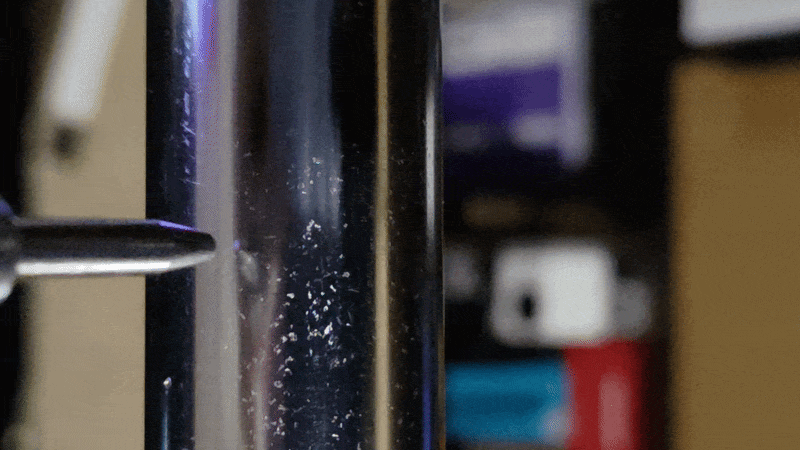

Стальная труба турника
USB-штекер

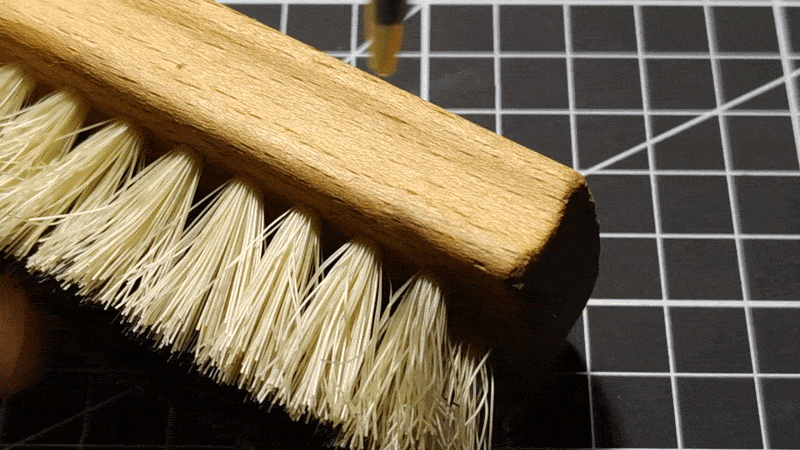

Дерево
Выводы
Кернить можно под сверление максимум 2-3мм свёрлами. Под большие диаметры сверл впрочем мне и не нужно. Стекло кернить не пробовал, пишут, что просто разбивает, рисковать не стал. В остальном, за такую стоимость очень неплохо, компактный, много места в сумке с инструментами или кармане не займёт, есть колпачок.
Характеристики (заявленные)
| Длина | 132мм |
| Диаметр наконечника | 6мм |
| Диаметр красной рукоятки | 28мм |
| Вес | 64гр |
Внешний вид
Пишут, что кернеры с красной ручкой по идее дороже, чем без. На деле же, они стоят одинаково. Про материал самого пина указывается только хром-ванадиевая сталь, про степень закалки в карточке товара не сообщается.
Взял с шарообразной рукояткой, так как такой вариант удобнее при прямом хвате.
Там, где покупал я, острие пина оснащается защитным колпачком.
Почти вся площадь корпуса кернера обработана накаткой, чтобы инструмент не скользил даже во влажных руках.
Конструкция инструмента непростая, состоит из восьми деталей.
Ниже схематичная картинка с карточки товара.
Разобрал и свой
Детали крупнее
 |  |
 |  |
Принцип использования кернера простой — инструмент ставится острием на поверхность и нажимаем на на него сверху, пока не раздастся щелчок. После этого появляется лунка. Схематичная гиф работы кернера в разрезе (взято с вики).
После каждого накернивания ударник по идее должен отстреливаться в исходное положение, однако в моём случае хвостовик ударника просто застревал в направляющей втулке и игла после этого просто болталась в инструменте. Решение простое — нужно слегка подточить острые грани хвостовика ударника.
Я подточил без фанатизма. Примерно, чтобы получилось так
Острие иглы под микроскопом
В работе (примеры на некоторых материалах)
Алюминиевая пластина
Где-то писали, что выкручивая красный набалдашник, можно влиять на силу пробития. В целом, никакой разница практически не заметил. Ниже вид лунок под микроскопом. Сами лунки чем-то похожи на лунные кратеры.
Железные тиски
Стальная труба турника
USB-штекер
Дерево
Выводы
Кернить можно под сверление максимум 2-3мм свёрлами. Под большие диаметры сверл впрочем мне и не нужно. Стекло кернить не пробовал, пишут, что просто разбивает, рисковать не стал. В остальном, за такую стоимость очень неплохо, компактный, много места в сумке с инструментами или кармане не займёт, есть колпачок.
Самые обсуждаемые обзоры
| +53 |
3325
60
|
Не будет. Я таких купил четыре штуки. И все потом начинают не срабатывать. Сталь мягкая. Думаю, может закалить пробойник…
у моего острие при этом плющится.
Я использую автомат для точного кернения, с налобной бинокулярной лупой. Если нужна лунка больше, беру молоток и простой кернер, ставлю кернер в маленькую готовую лунку, в таком случае ошибка при ударе по кернеру (смещение кернера) исключена.

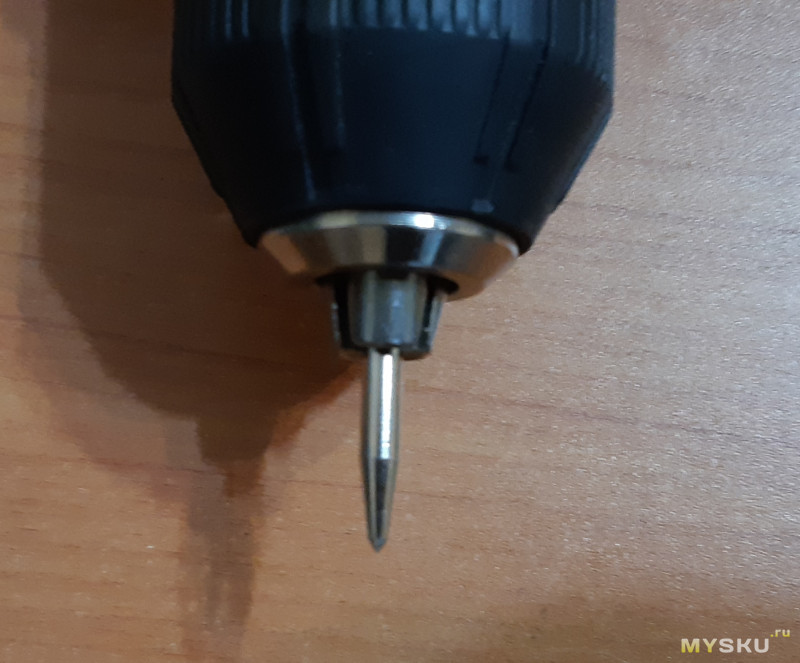

Измерял угол заточки, общий 63-64°. Когда понадобится заточка байка, угол думаю немного увеличить. Затачивать буду при помощи шуруповёрта, вместе с электоточилом.

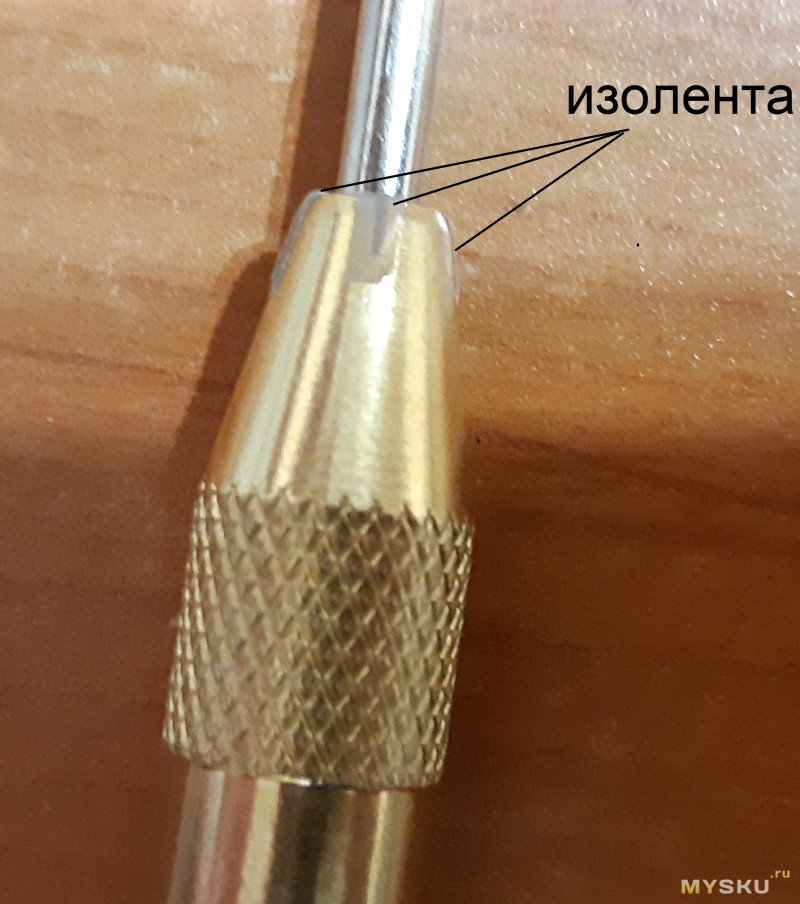

Работает отлично, я устранил болтание (и перекос) байка в направляющей, при помощи тефлоновой изоленты толщиной 0,08 мм в два слоя.
Внутри разные части нельзя смазывать, со смазкой работать не будет (вычитал).
Еще из доработок, иглу заменил на аналог сделаный из иглы распылителя дизельной форсунки, там металл не плохой, до эры авто кернеров пользовался ими.
Итого — в вашем случае доработка — это погнуть нижний виток пружины посильнее — чтобы ударник прям вбок торчал. Если не поможет — тогда подточить хвостовик ударника — но не так как автор сделал, а наоборот — сделав его более плоским и с гранью под 90
Ваш кернер или очень много работает, или метал слабый.
То что после разборки-сборки начинает работать, так и должно быть, вы случайна попадаете на не стёртую часть торца гильзы молота, по которой поршень скользит.
Отклоняющая пружина одета на поршне с небольшим натягом, желательно её немного прокрутить, чтоб-бы поршень начал касался торца гильзы молота, тоже другим местом.
красный нажимаешь раз 5-6, чтобы он один раз ударил.
что доработать и в какую сторону, чтобы привести в чувство?
Да, твердость могла бы быть и выше. Но я работаю 99% времени быстрорежущим сверлом, соответственно, по тем материалам, по которым может работать быстрорежущее сверло — Ст3, Ст45, пластик, Al, Cu, дерево различных видов, слоисто-стружечные деревопроизводные. Все тип-топ. Есть несколько кернеров, переточенных из сломанных метчиков — валяются в резерве, не припомню, когда доставал.
Из куръезов:
1. Один из этих щелкунчиков у меня собран на левых резьбах ))) хз что пришло в голову сумрачному китайскому гению, почему зафигачили левую резьбу )))
2. Один из них сломался — боёк отломился от головки-шарика по красной линии ))) пока не выбрасываю, очень нравится его цельнолатунный корпус
Ну и плюс паста-СОЖ в 100% случаев по стали.
