Нет ну каков REXANT — этот блок Вы в магазине DNS не увидите, если не выберете в их каталоге вкладку «доставка позже (чем завтра)». Спец-хранилище видимо региональное у них для таких доступных GaN зарядок. Дождался, распакую и нагружу мелкую кубатуру эту:
СЗУ REXANT 20 Вт GAN 1xUSB-C черный [18-2201] — обзор
Оглавление:
- ТТХ.
- Распаковка.
- Тесты.
Итоги.Дестрой.- Итоги.

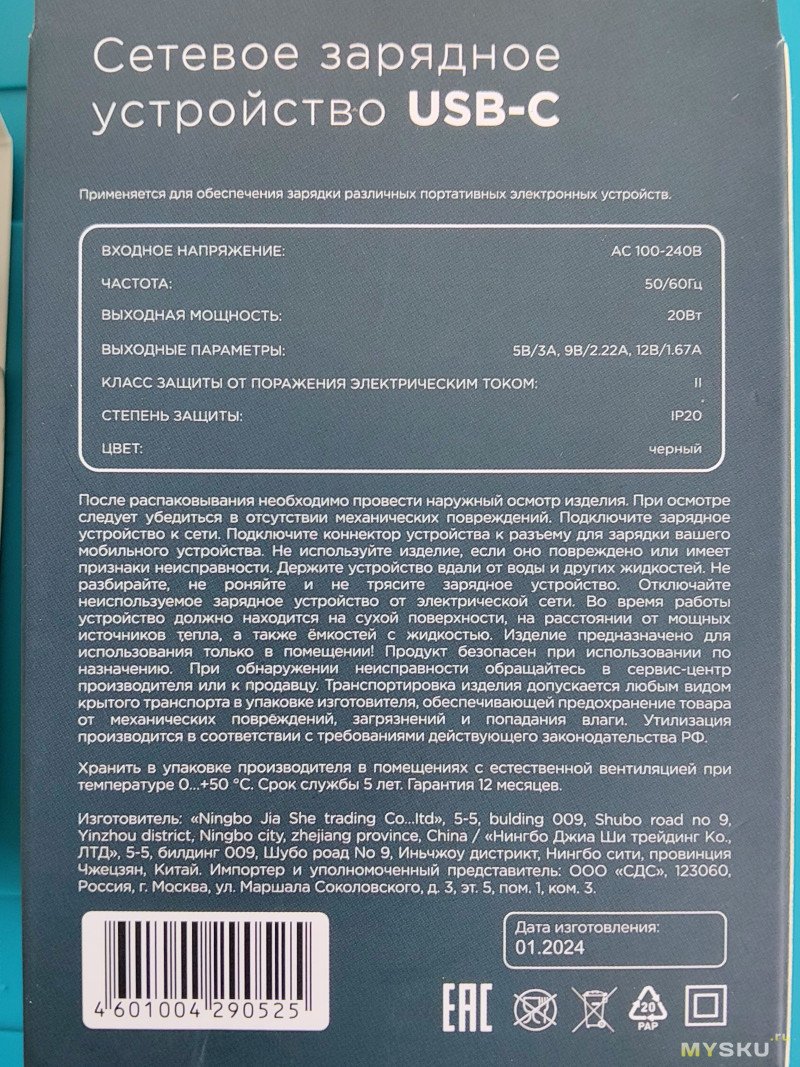

#1. ТТХ.
| Входное напряжение | 220-240 В |
| Максимальный выходной ток | 3 А |
| Выход на порт Type-C | 5В=3А, Type-C: 9В=2.22А, Type-C: 12В=1.67А |
| Минимальное выходное напряжение | 5 В |
| Максимальное выходное напряжение | 12 В |
| Выходная мощность | 20 Вт |
| Разъем на блоке ЗУ | 1xUSB-C |
| Поддержка технологии GaN | есть |
| Стандарты быстрой зарядки | PD 3.0, QC 3.0, FCP, AFC, DCP, Apple 2.4A |
| Гарантия продавца / производителя | 12 мес. |
#1. Распаковка.

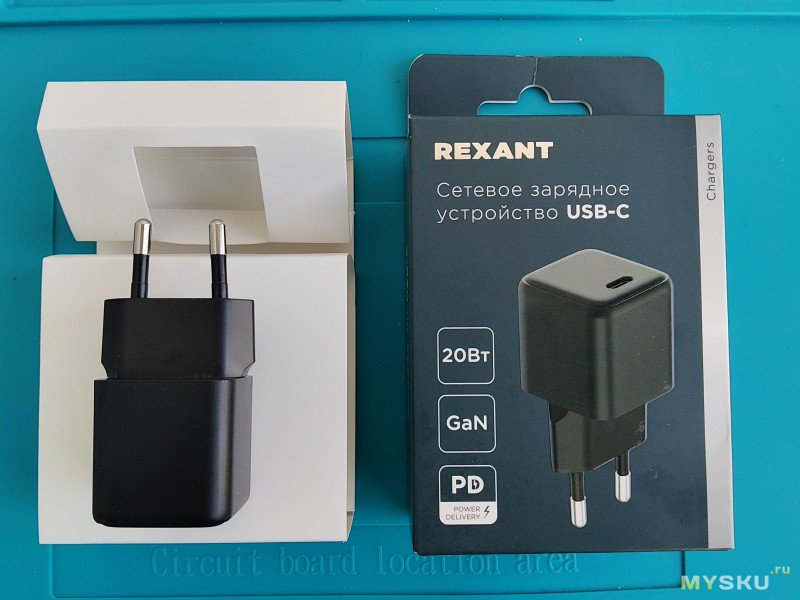

В коробке больше половины объёма — ничего:
Привет, Ningbo

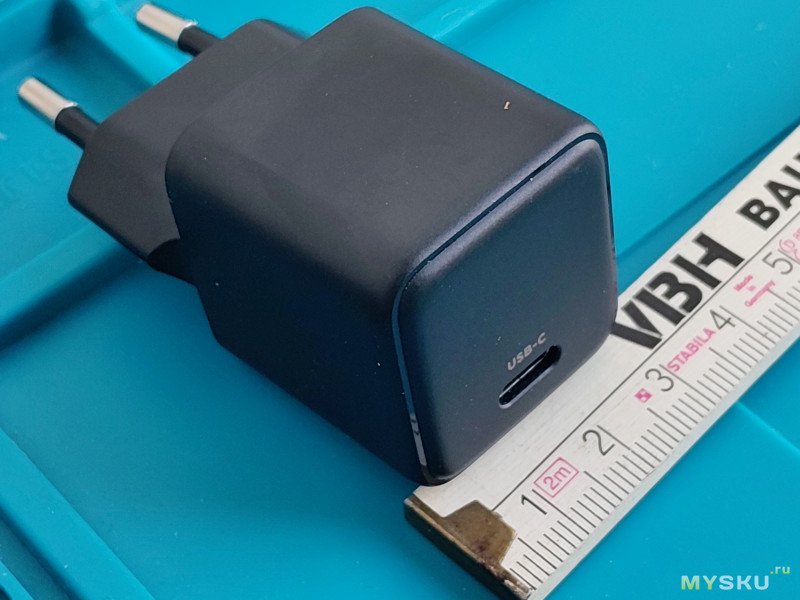

Как когда-то резко все смартфоны начали выглядеть ± одинаково, такая же участь ждет видимо и ЗУ:

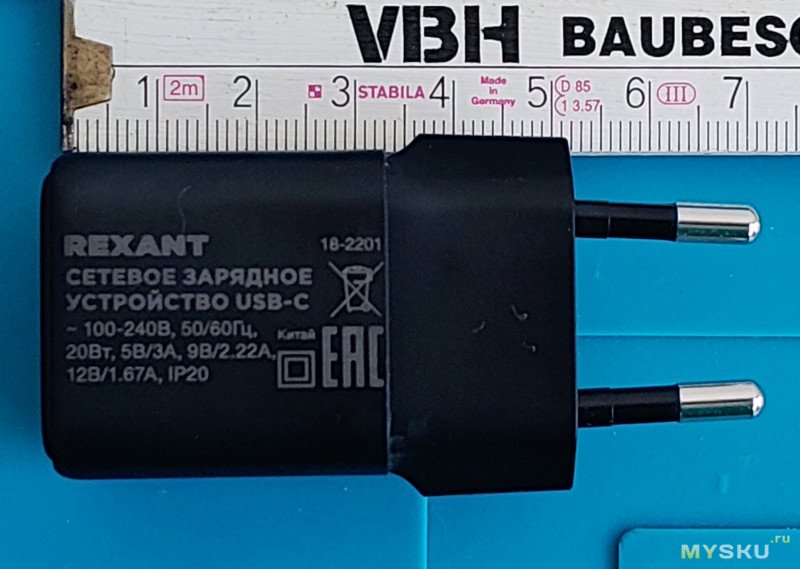

Благодаря скосу держится в розетке отлично:

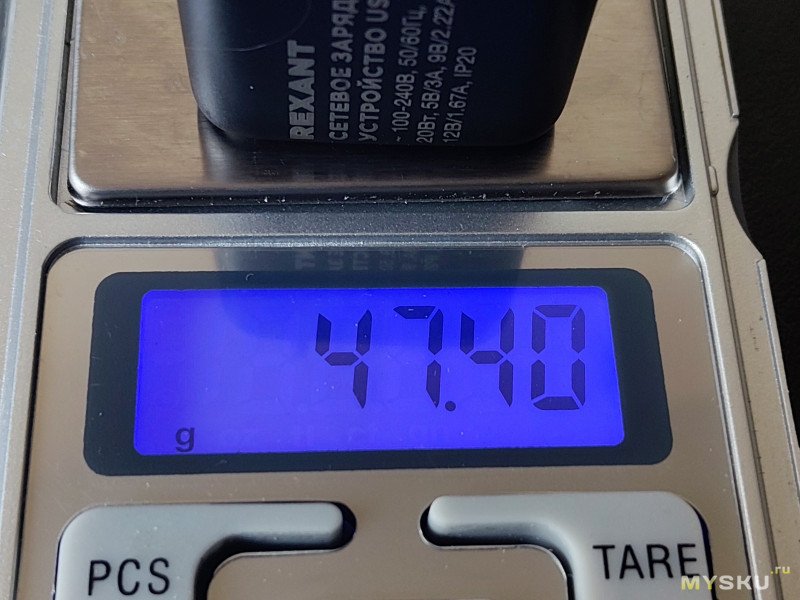

Вес:
#3. Тесты.

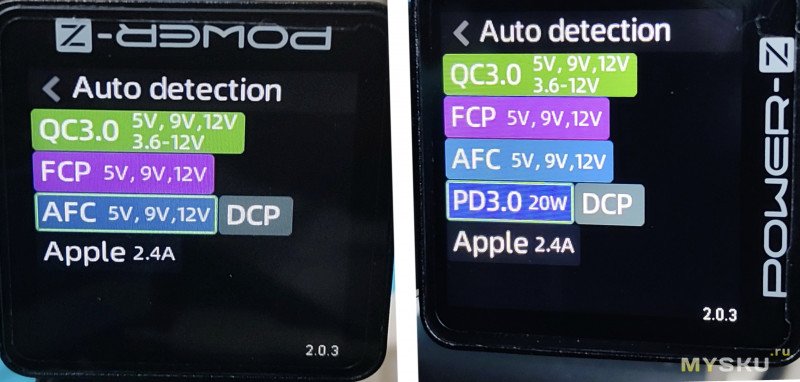

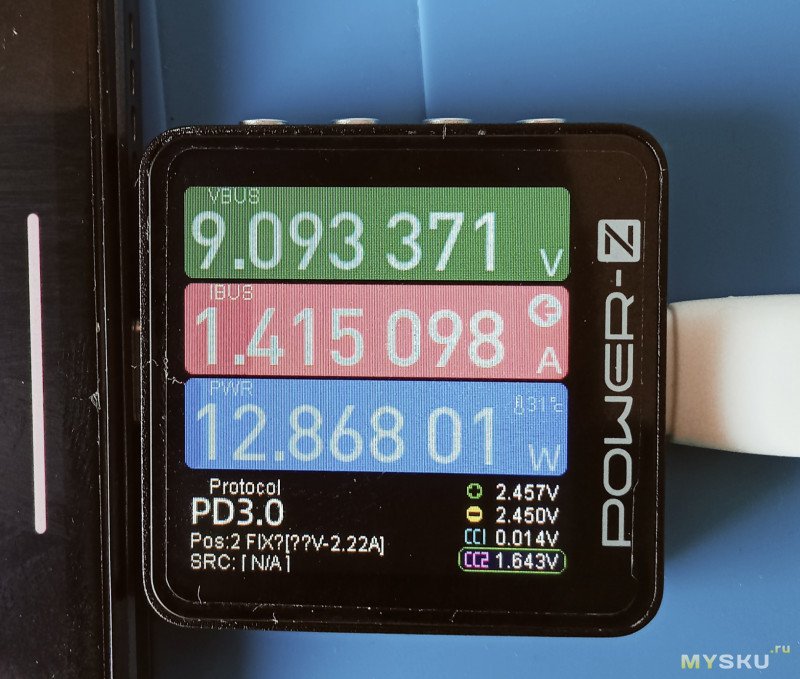

Вначале подключил напрямую тестер к ЗУ — PD 3.0 не отобразился, ок. Подключил через кабель — нашёлся, потеряшка:

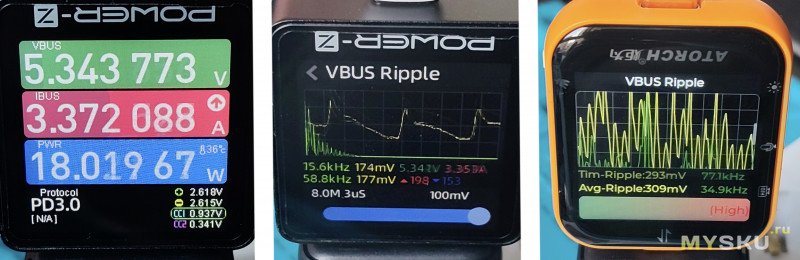

С пульсациями этими слегка бардак — у меня больше веры черному тестеру (Atorch T-3 походу собрал все помехи что смог в блоке):
Далее по лимитам прошелся (на всех фото при повышении еще тока — происходила «отсечка»).

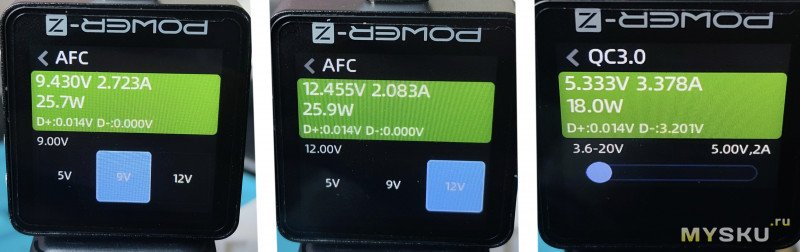

AFC, QC 3.0:

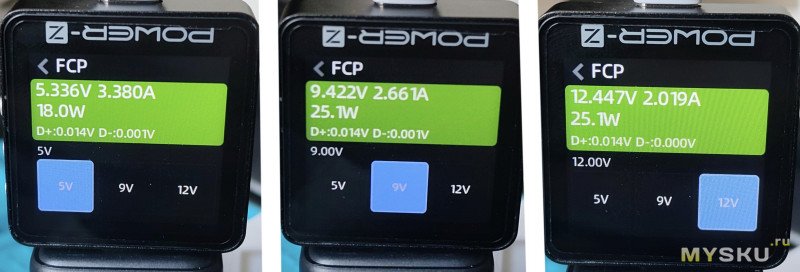

FCP:
PD 3.0:

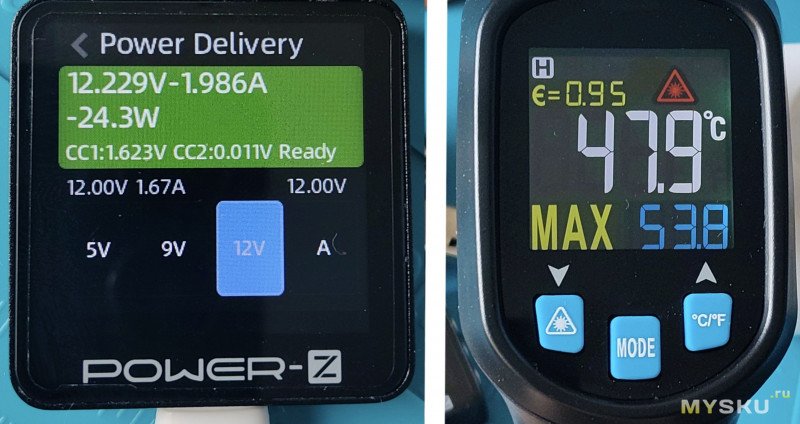

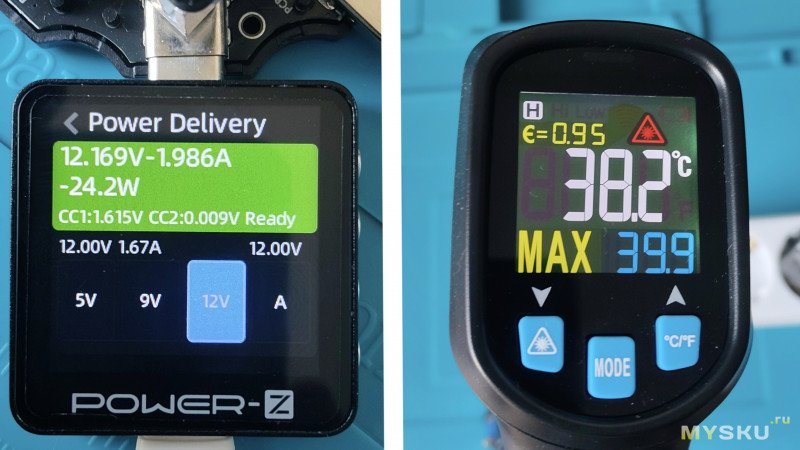

Поставил максимум (стабильный, чуть выше отключается):
Спустя час:
Зарядка:
1) Смартфона Realme P3 5G:

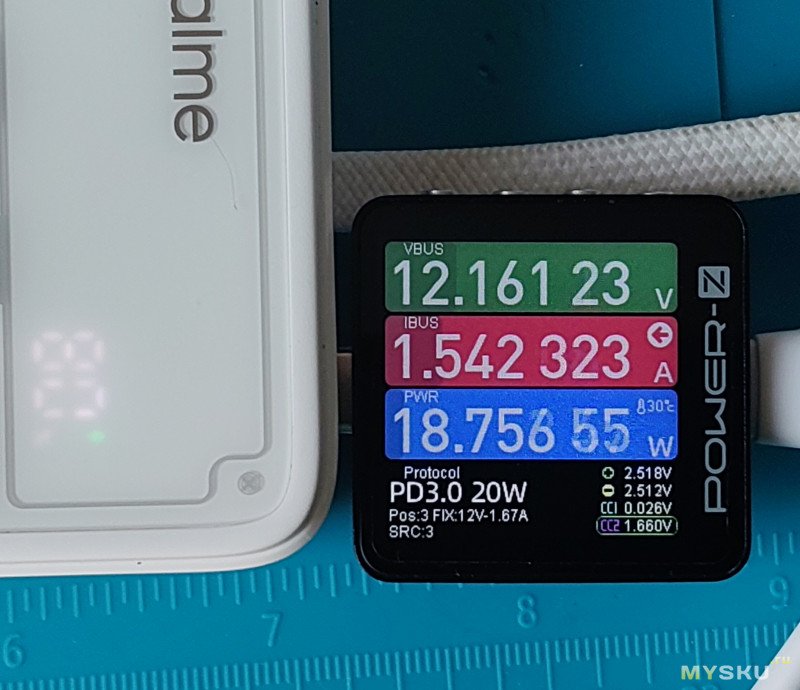

2) Пауэрбанка Realme 45W:
#4. Разборка.

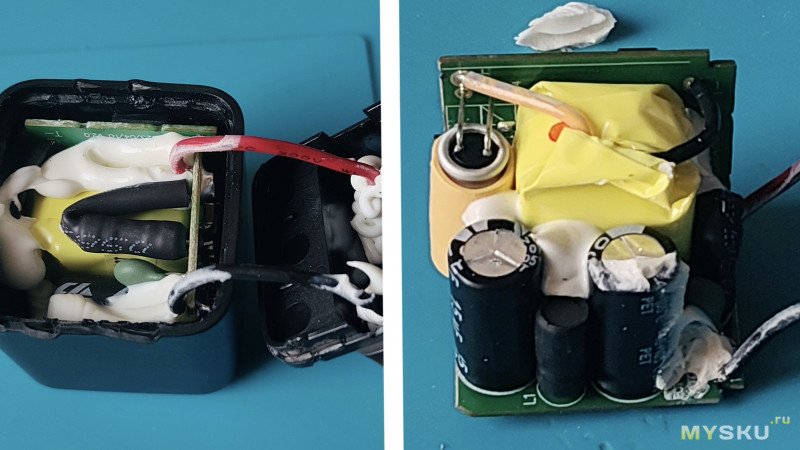

Так же собрать обратно вряд ли получится — спаяно было плотно:

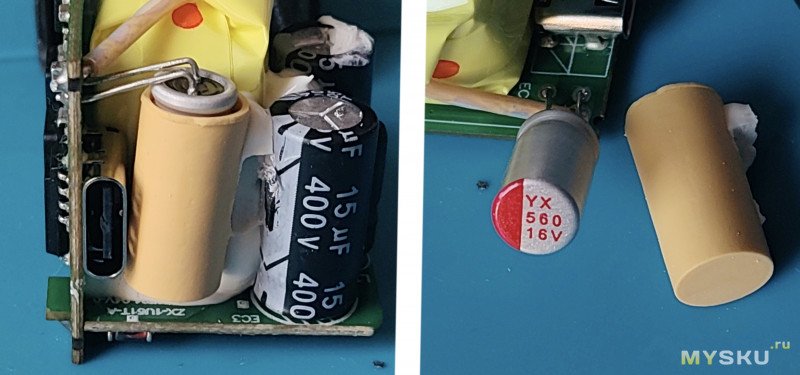

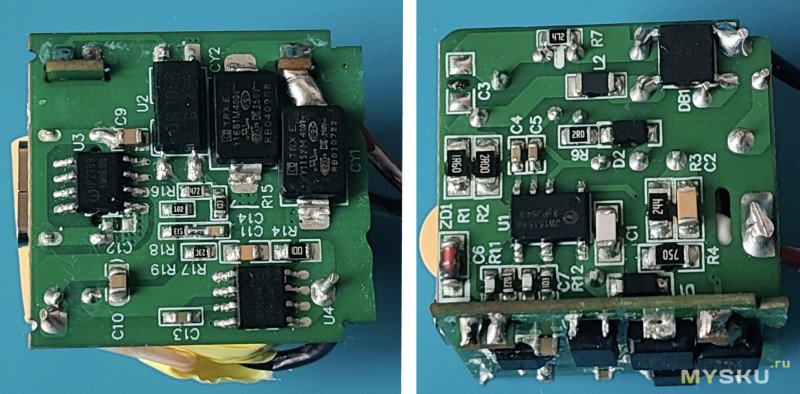

Общий план:
Деталировка:

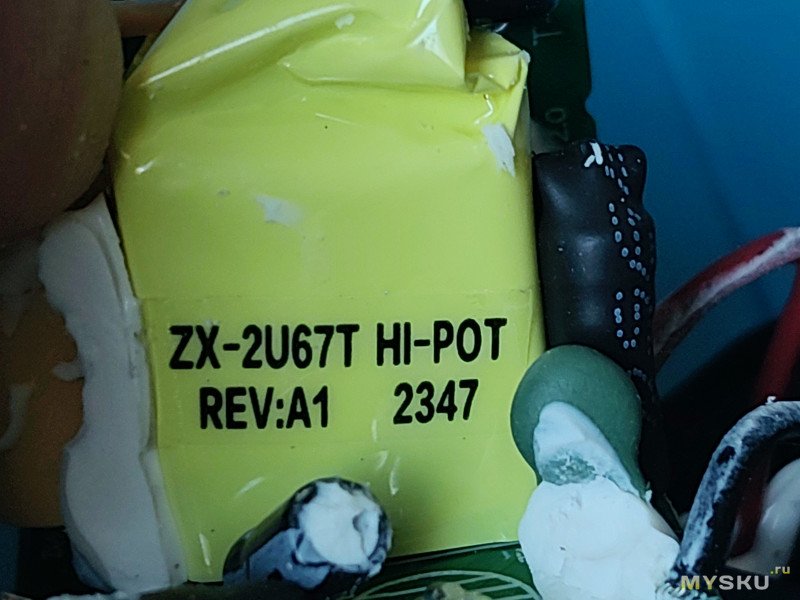

******Высоковольтный импульсный трансформатор ZX-2U67T...HI-POT — сокращение от High Potential (высокое напряжение). Это указывает на то, что компонент прошел обязательное заводское испытание на прочность изоляции под высоким напряжением (Hi-Pot test):

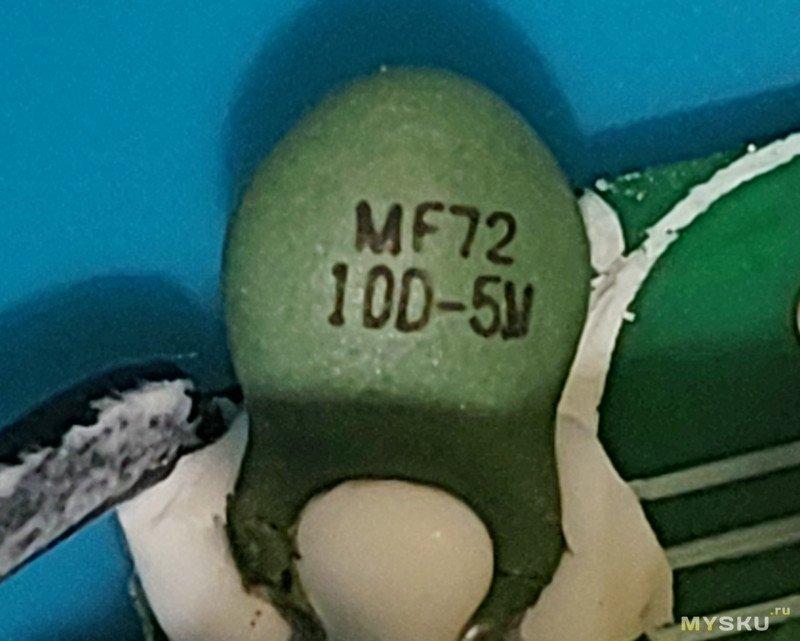

***NTC-термистор серии MF72 с маркировкой 10D-5M:

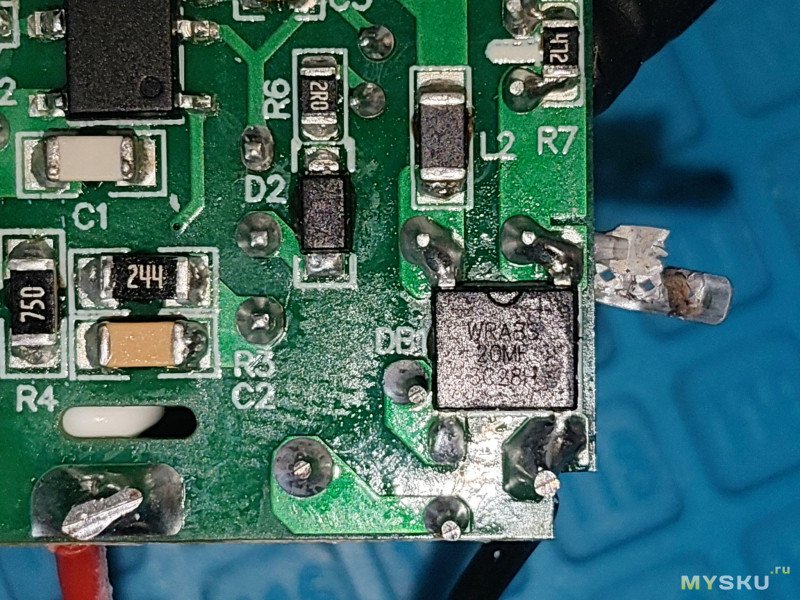

***Выпрямительный мост WRABS20M (World Products):

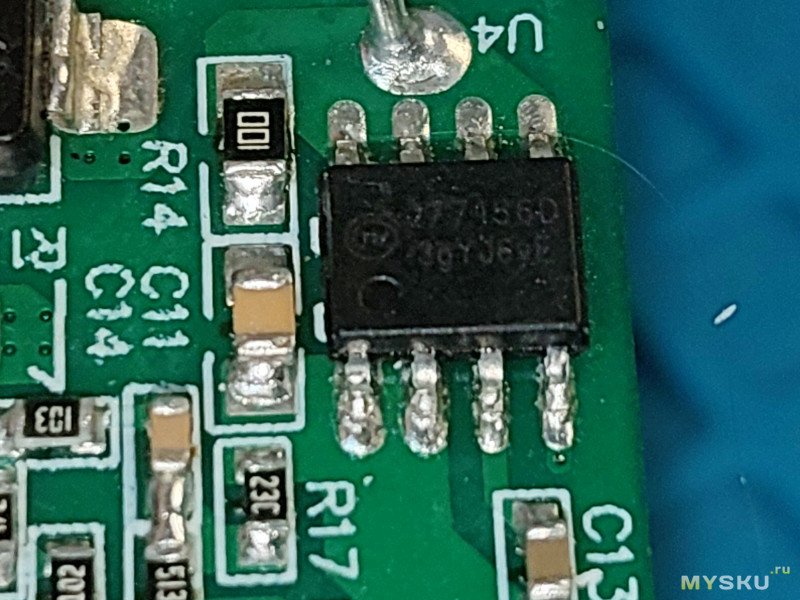

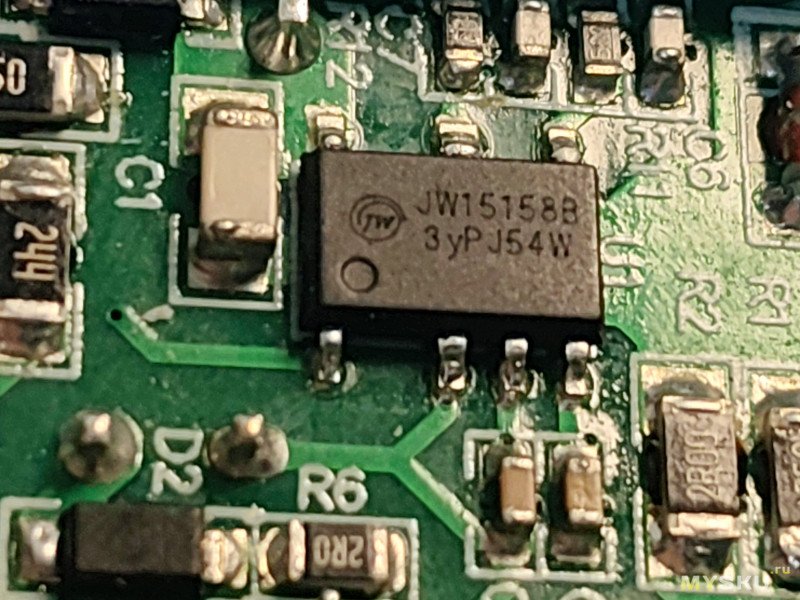

***JW15158B(JoulWatt Technology):

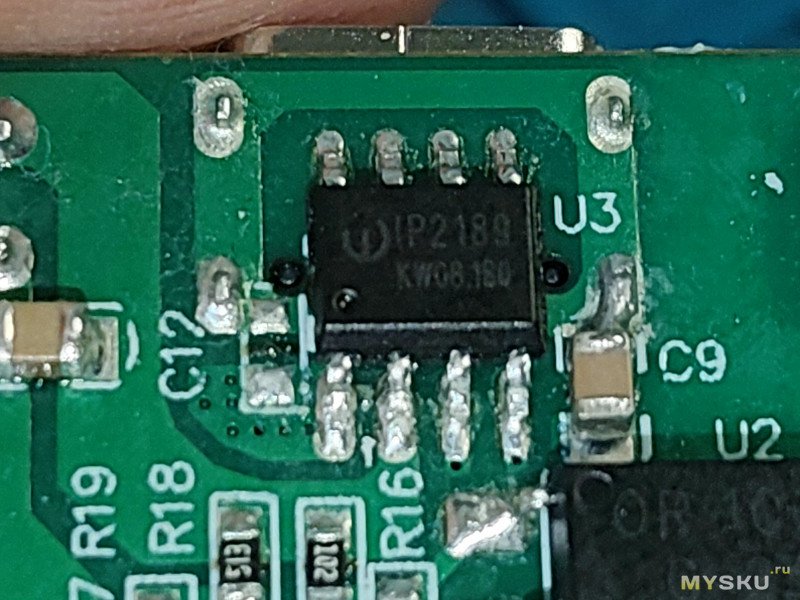

******IP2189 (Injoinic Technology):

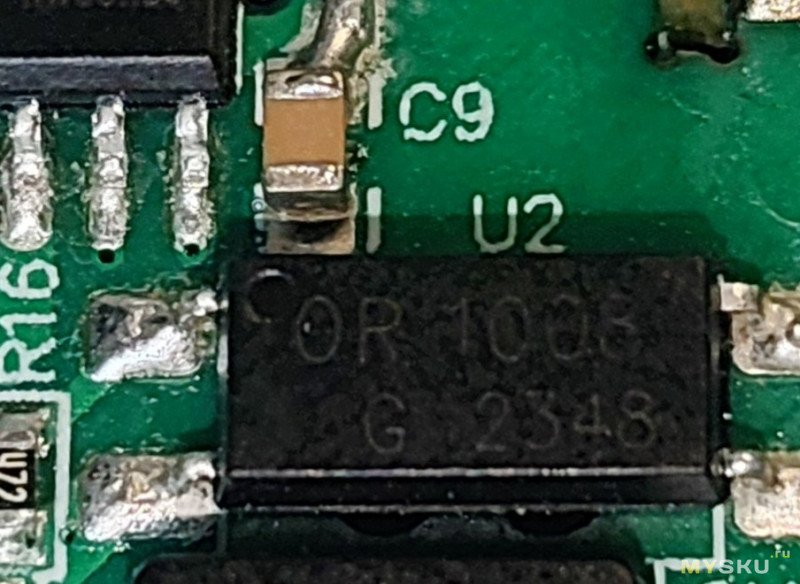

***Транзисторный оптотрон (оптопара) модели OR-1008, Orient Technology (Shenzhen Orient Components Co., Ltd.):

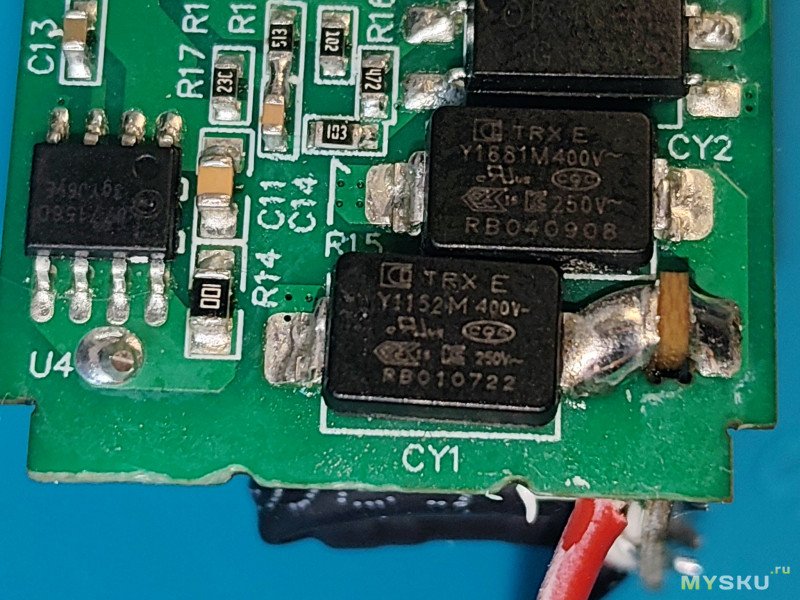

***Два помехоподавляющих (безопасных) SMD-конденсатора типа Y1 производства компании Sichuan TRX Technology:
***#5. Итоги.
✅ Да, это действительно ЗУ с применением технологии GaN.
Нагрев, стабильность работы — для такого недорого блока на хорошем уровне.
Спасибо за внимание.
