Дозиметр ALIENTEK ND1

Сегодня рассмотрим дозиметр (измеритель уровня радиационного излучения) от китайской компании ALIENTEK. Модель ND1 обладает компактными размерами, цветным экраном, и предназначена для измерения уровня радиационного фона и обнаружения различных видов ионизирующего излучения. Помимо собственно дозиметра-радиометра (на трубке J321) с функцией памяти туда добавлены дополнительные функции: часы, будильник, таймеры с интересной реализацией, датчики влажности и температуры и вишенка на торте — мобильное ПО, работающее по Bluetooth. Чуть подробнее под катом.

Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: счетчик радиации на базе трубки Гейгера-Мюллера
Сенсор: трубка Гейгера-Мюллера J321-M4011
Измерение: излучения типа γ-, x-, β- радиации
Дисплей: 2" IPS 320х240
Диапазоны работы: 0.00-10000 μSv/h (1 mSv/h）
Максимальная скорость фонового счета: 60 раз/мин
Чувствительность: 80 CPM/μSv (Co-60)
Оповещение: вибрация/сигнал при превышении заданного порога
Язык меню: английский/китайский
Запись данных: 7 МБ (1 млн. записей)
Аккумулятор: 3.7 В 1000 мАч
Зарядка: USB-C, 5 В 1 А, Tyрe-C
Автономность: до 15 часов
Рабочая температура: -20...+60 С
Размеры: 100х40х19 мм
Масса: 65 г.
Официальный сайт

---

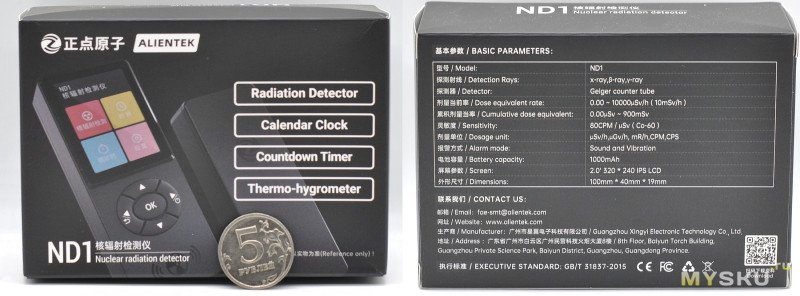

Коммерческая упаковка:
Изготовлен прибор в Китае.

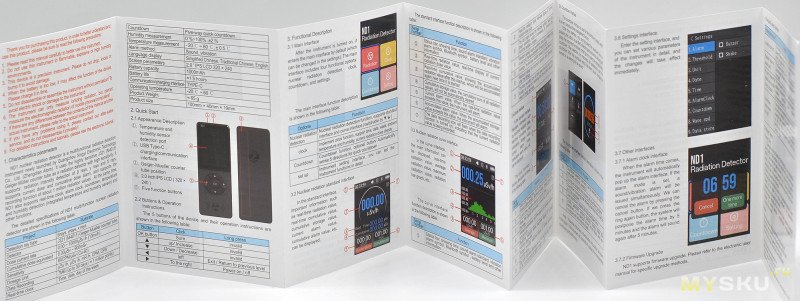

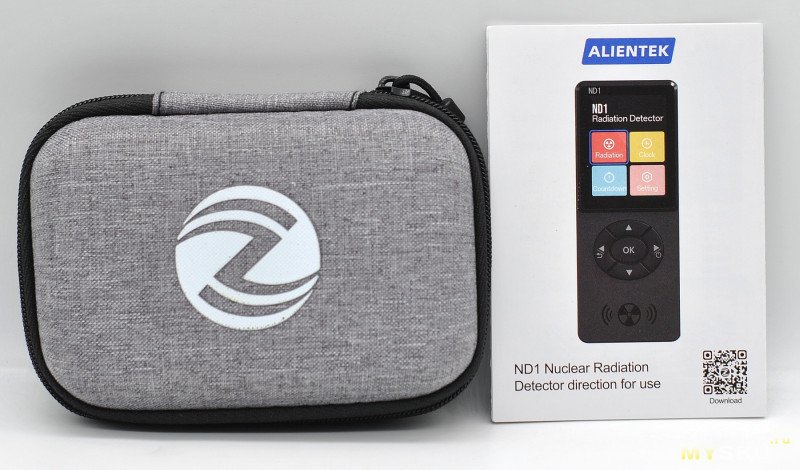

Открываем — внутри кейс для хранения и переноски и подробное руководство пользователя (английский и китайский). Кейс (11,5х8х3,5 см) с плотными стенками и кармашком под кабель приятное дополнение. Пуллер на молнии удобный.
Инструкцию, новую прошивку и мобильное приложение (пока для андроид) можно скачать с официального сайта (раздел File Download).
Кабель 1 м в комплекте (с возможностью передачи данных на ПК).

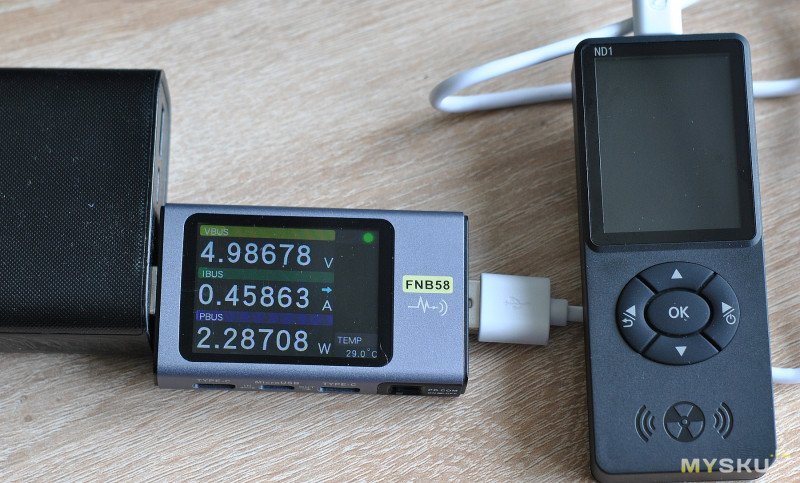

Зарядный ток:

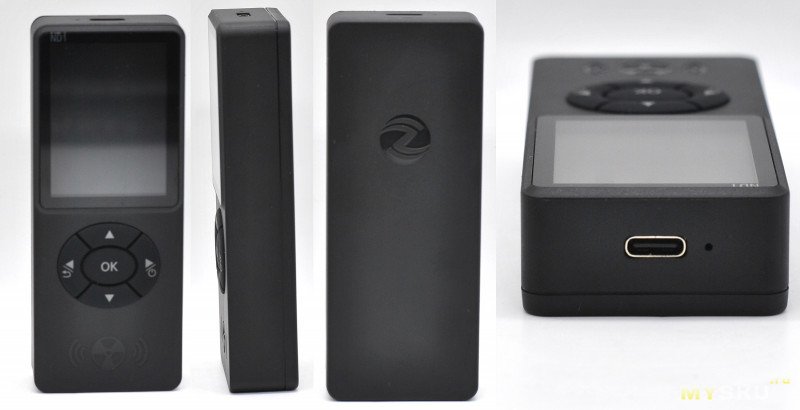

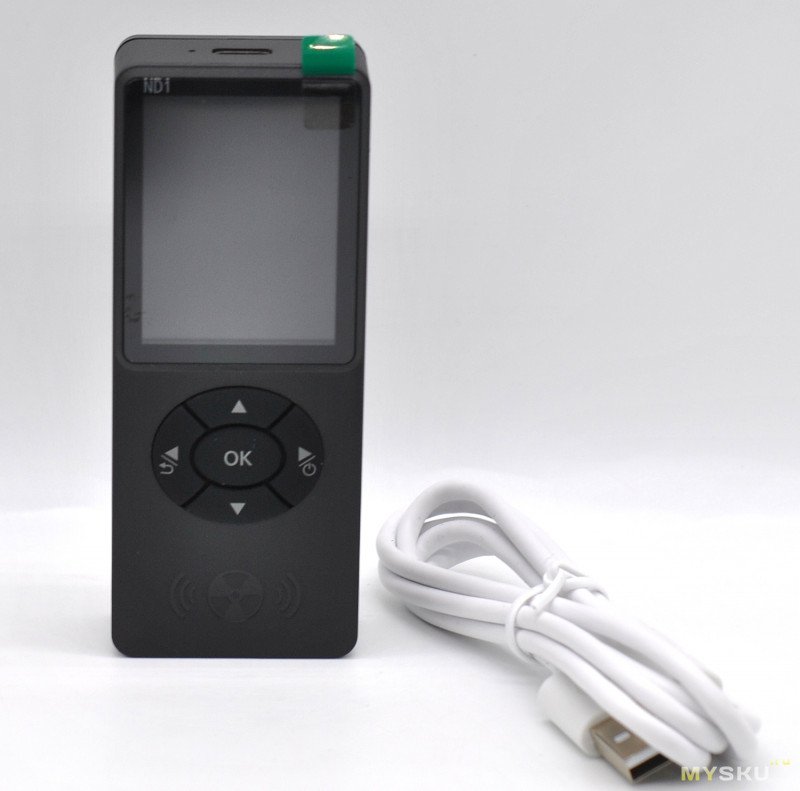

Внешний вид
Прибор выполнен из матового черного пластика, собран на защелки, блок из пяти кнопок прорезинен. Узнаваемый значок радиации имеется.
Зарядный порт в верхней части. Водозащита не заявлена. Физические размеры экрана 41х30 мм.
Сам прибор весит всего 66 г.

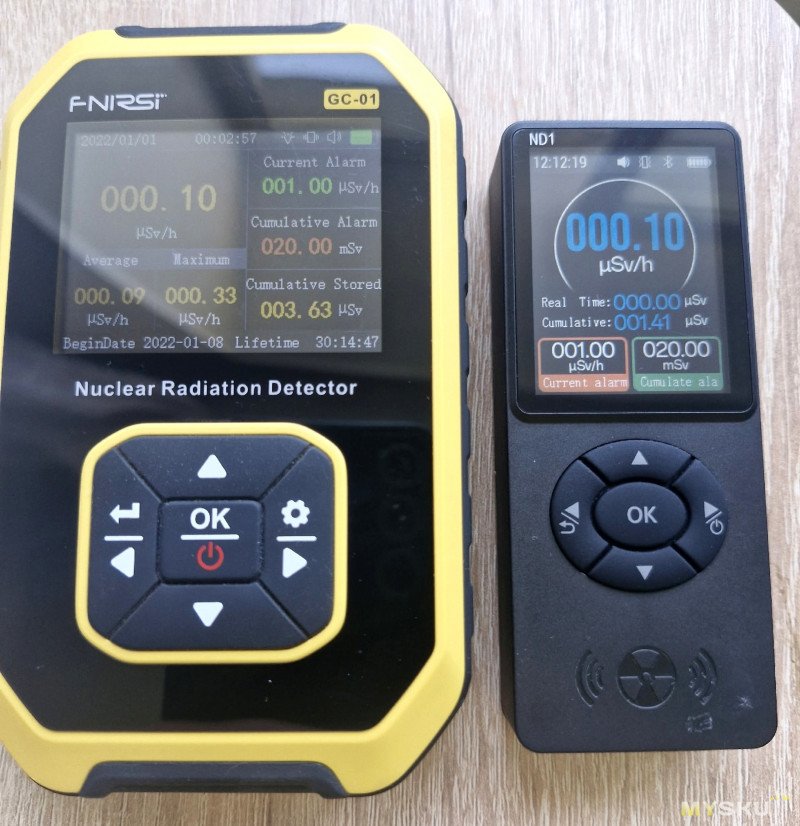

Дозиметр ALIENTEK ND1 существенно меньше прибора FNIRSI GC-01 (хотя у них тоже есть компакт GC-02):
Включение за 2 секунды.

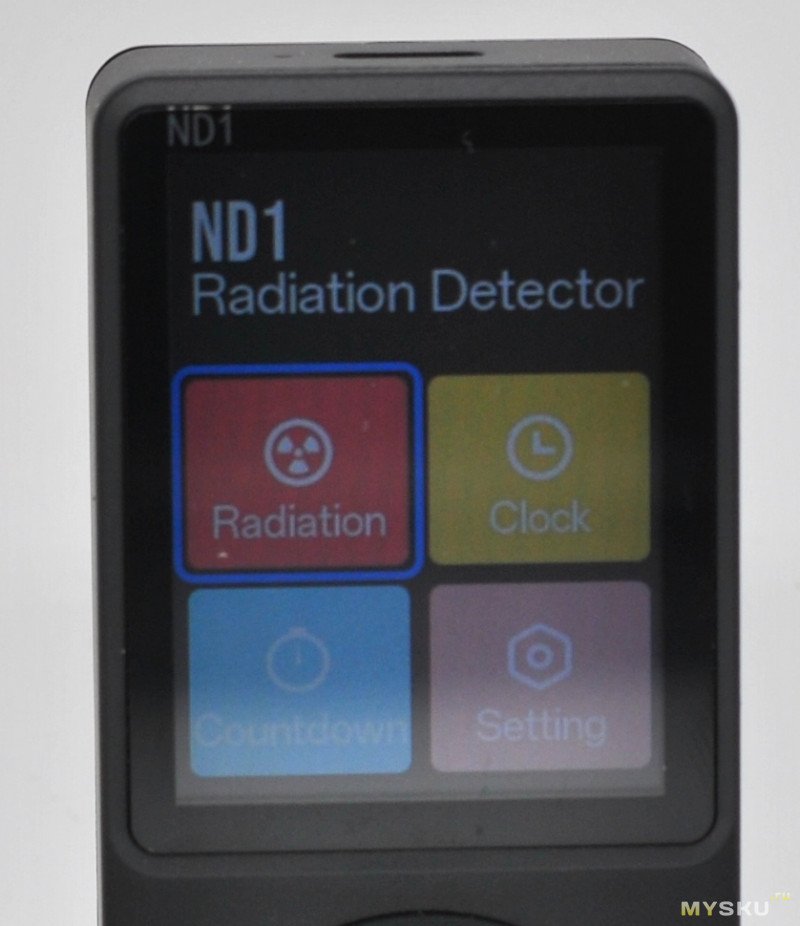

Стартовый экран (вполне интуитивно понятный интерфейс):
Непосредственно измерение фона и дозы, часы, календарь и температура с влажностью, таймеры и настройки прибора. Можно изменить в настройках с какой функции включаться. Язык меню: английский или китайский. Дисплей нормальный (яркость регулируется), просто пленка не отклеилась.
Рассмотрим последовательно.

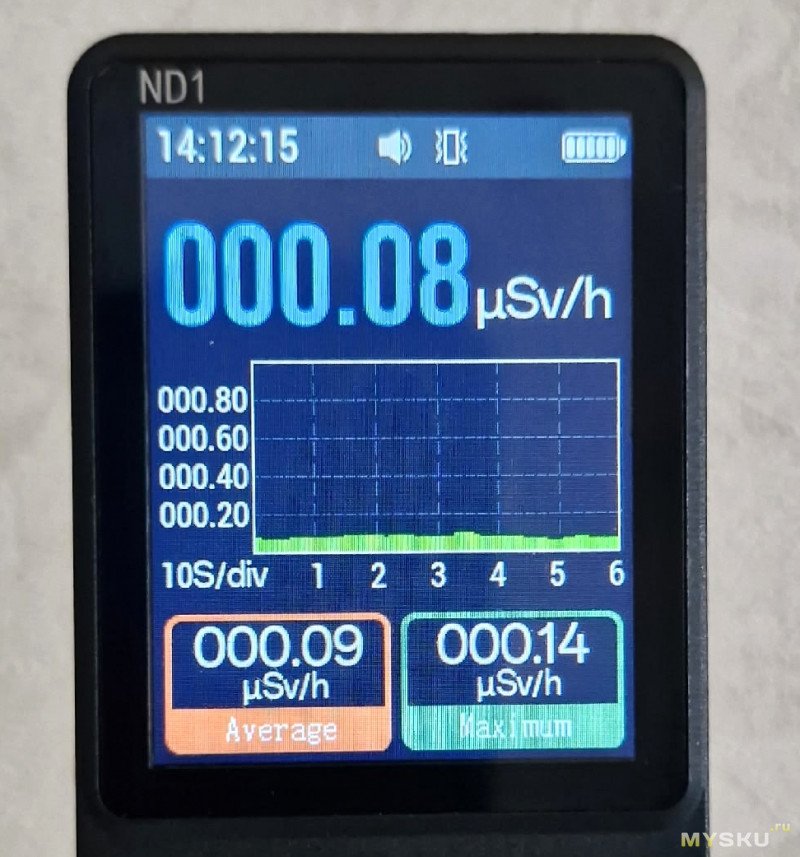

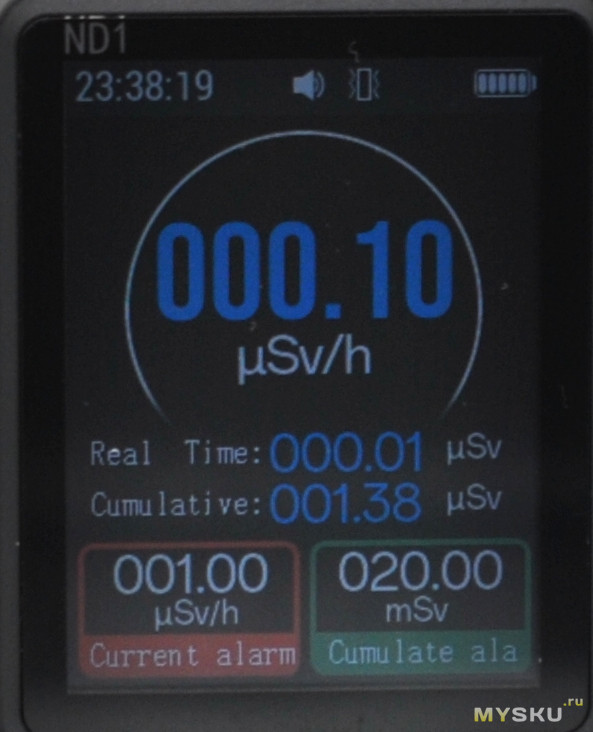

Экран измерений:
Там текущее значение (μSv/h, μGv/h, mR /h, CPM, CPS) и уставки для срабатывания тревоги (вибро или звук). Индикатор заряда из 5 сегментов. Удержание центрально кнопки запускает запись измерений во встроенную память.
Два вида отображения измерения величины — кольцевой и в виде графика.

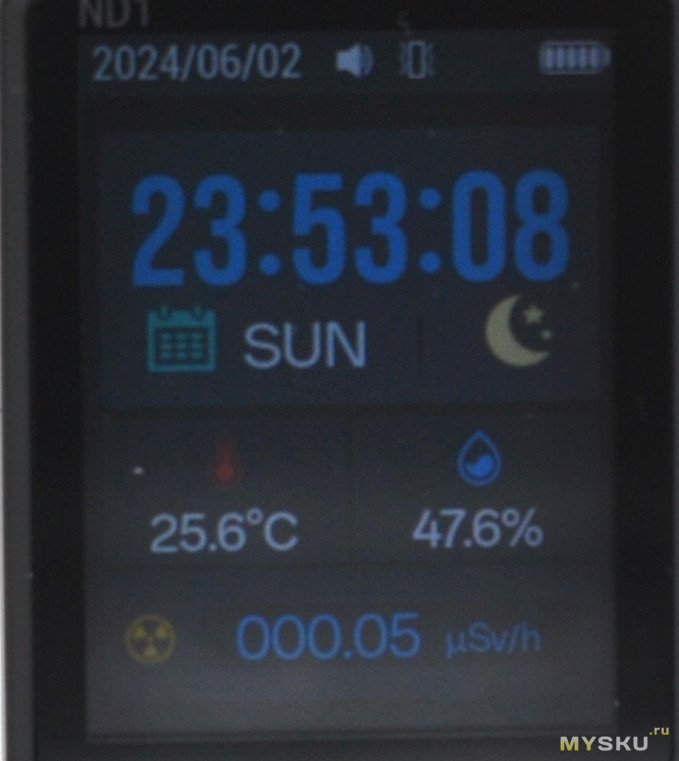

Далее, часы, день недели и дополнения:
Уровень излучения тут тоже видно.
Измерение температуры: 20℃ ~60℃, ± 0.5℃, влажности: 0 %~100%,±2%. Время реакции на изменения величин около 20 с. все идет через порт. Но показывает довольно точно (сравнивал с метеостанцией).

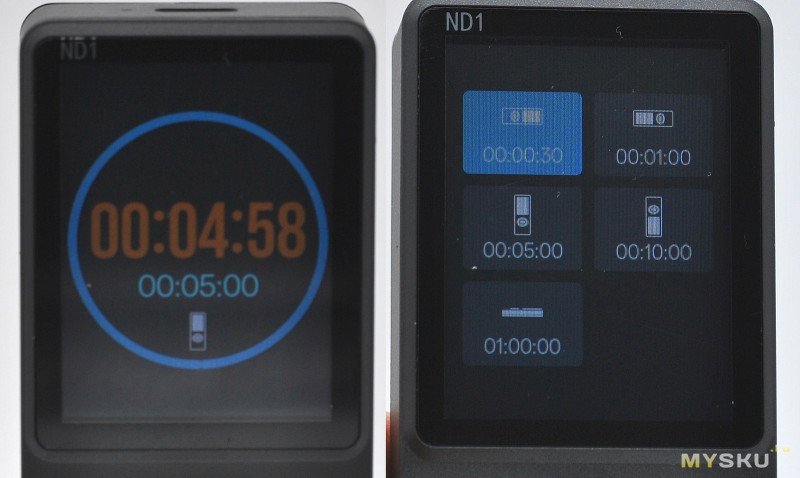

Таймеры (работают в паре с встроенным гироскопом):
5 вариантов обратного отсчета в зависимости от положения прибора в пространстве. Сталкерам пригодится.

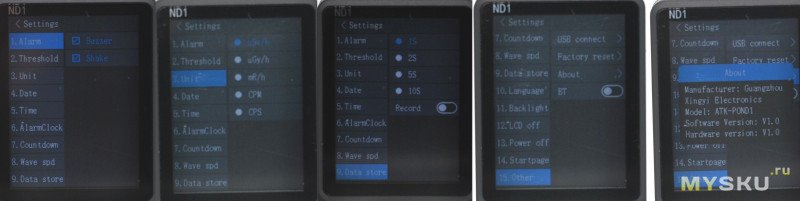

И наконец настройки, тут целых 15 пунктов.
Настраивается: 1. Тип оповещения о превышении уровня радиации. 2. Уставки для тревоги (текущий уровень и доза). 3. Единица измерения радиации. 4. Установка даты. 5. Установка времени. 6. Будильник (в том числе по дням недели). 7. Таймеры. 8. Единцы для графического отображения уровня. 9. Выбор временного интервала для записи данных. 10. Язык интерфейса. 11. Яркость подсветки экрана. 12. Время выключения экрана. 13. Время автовыключения. 14. Выбор с какой страницы включать прибор. 15. Подключение к ПК, сброс настроек, версия прошивки и активация протокола Bluetooth.
Внутреннее устройство
Защелок 6 шт. и они очень жесткие, когда разбирал — сломал почти все, теперь крышка держится у меня на клею. Но ради читателей приходится жертвовать.

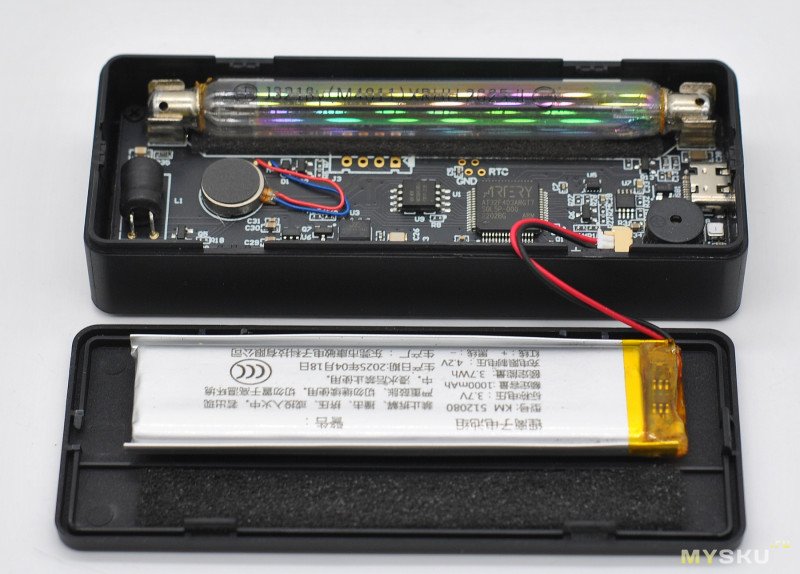

Аккумулятор (512080) 1000 мАч наклеен на заднюю крышку. Трубка защищена поролоном.

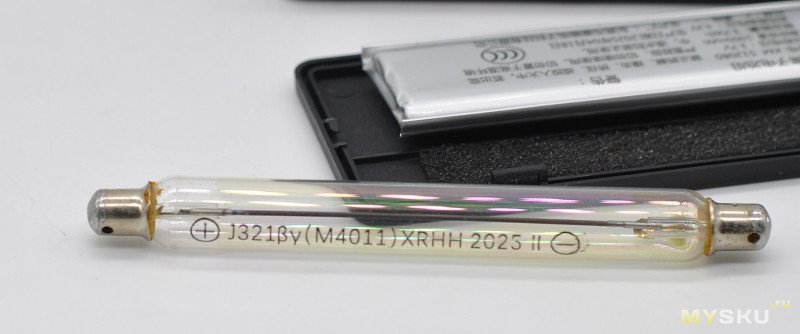

Марка трубки (с катодом из оксида олова) совпадает с заявленной:

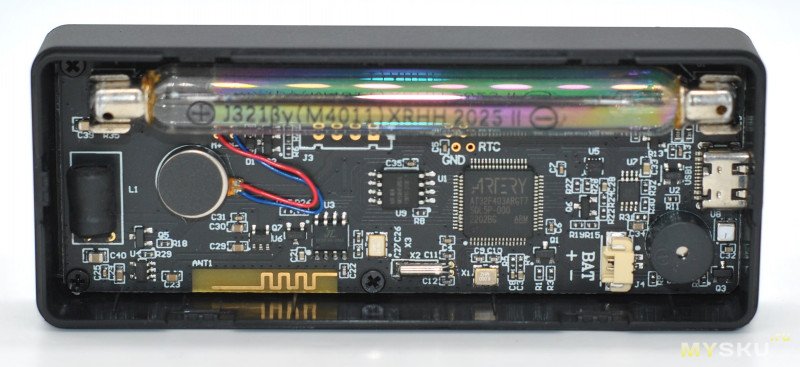

Основная плата, видим привычный для китайских гаджетов 32 бит контроллер от Artety и БТ антенну в виде дорожки на плате:
Собрано внутри все аккуратно.
Эксплуатация

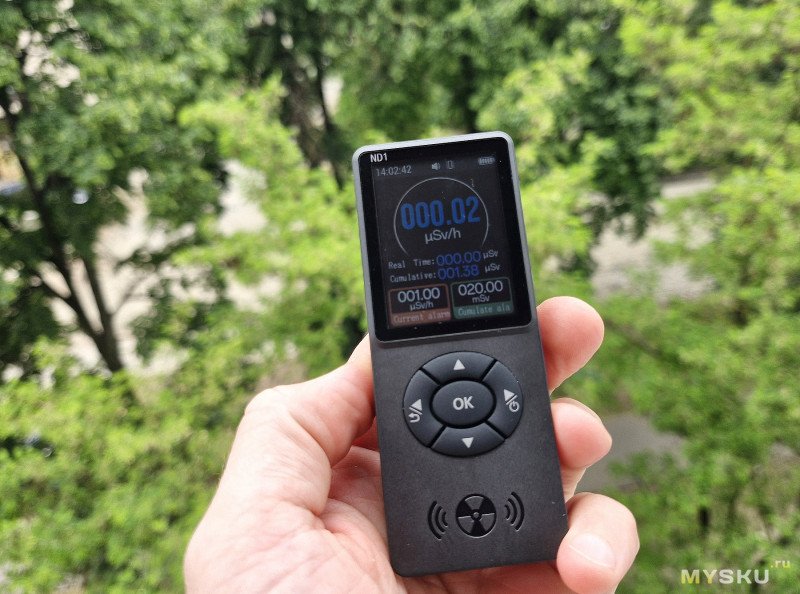

Фон на улице:

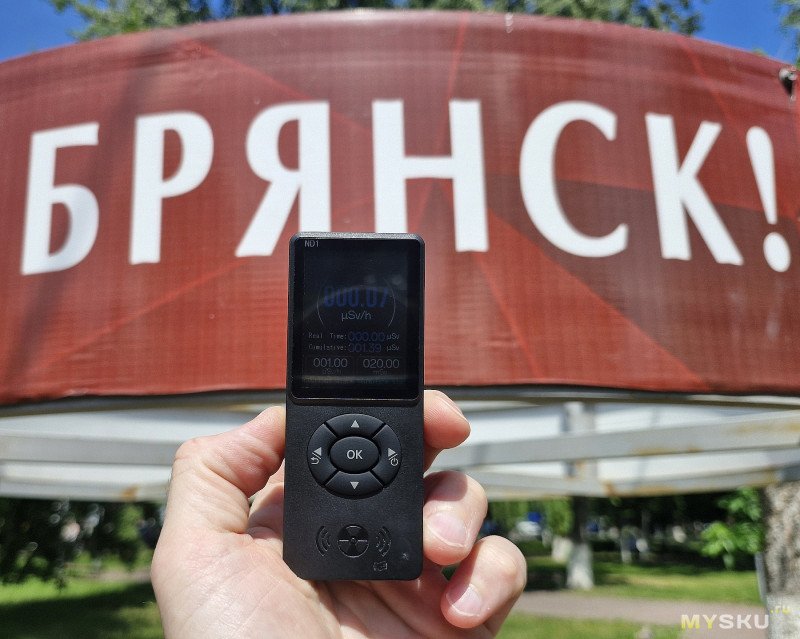

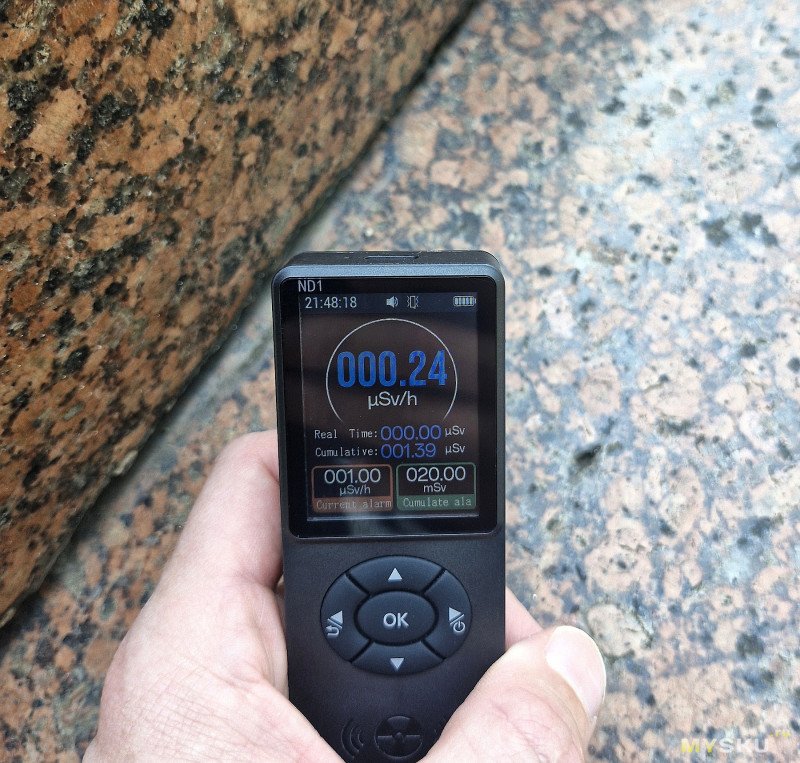

Фон около гранитного памятника (разница заметна):

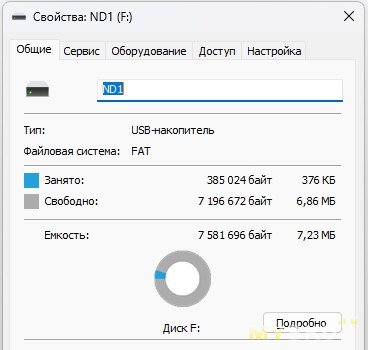

Если нужна запись данных (с выбранным интервалом), результаты пишутся во внутреннюю память в формате таблички exel:
Туда же сбрасывается файл с новой прошивкой (уже вышла 1.1).
Формат файла данных:
можно записать данные за 30 дней максимум (миллион значений).

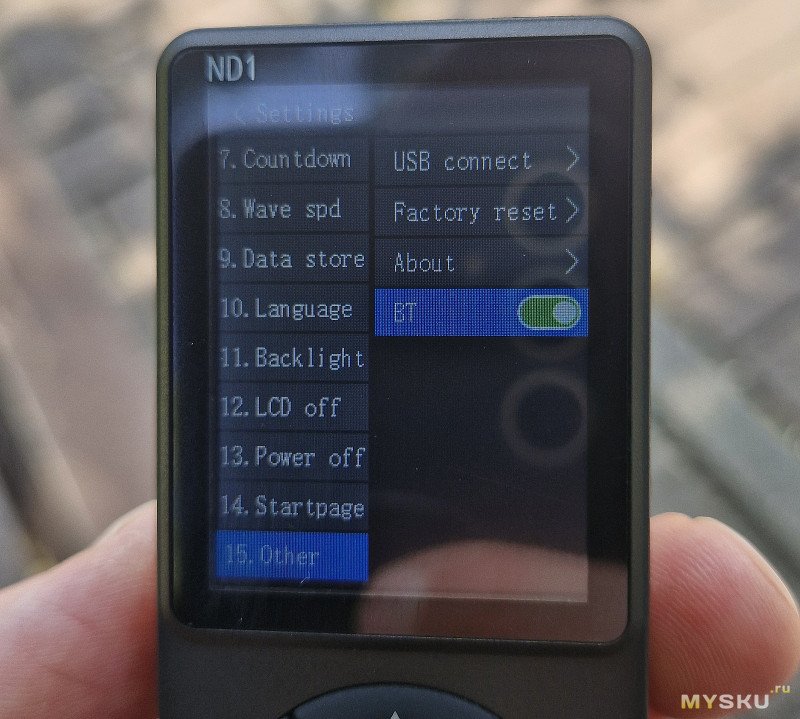

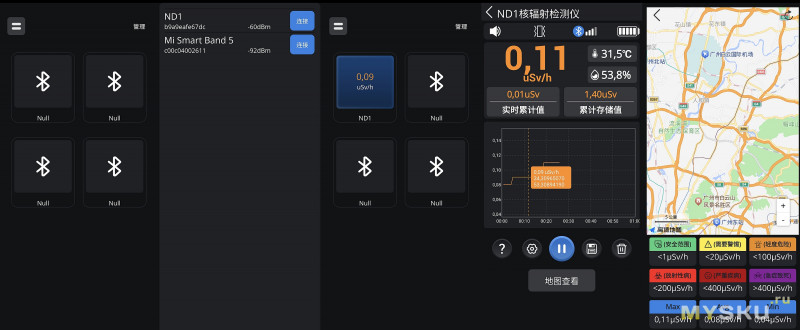

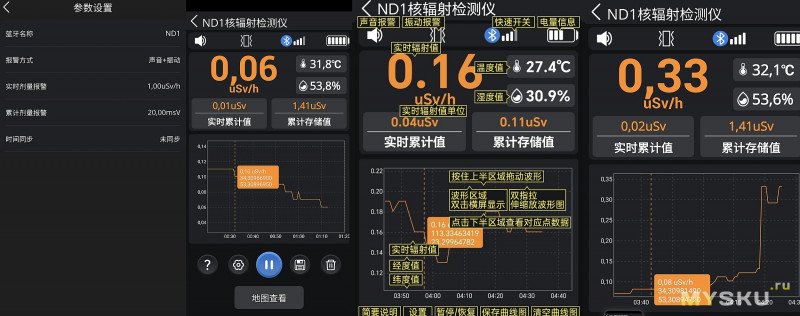

Включаем Bluetooth, тогда можно подключить прибор к мобильному ПО:
Приложение не до конца переведено на англ. язык.
Дублирует экран прибора по сути, но с наглядным графиком значений. Можно включать сохранение данных в память. На карте показываем зоны, где проходили измерения.
Заключение
ALIENTEK ND1 представляет собой интересное компактное решение для персонального контроля радиационной безопасности. Благодаря использованию довольно крупного счетчика Гейгера-Миллера (J321-M4011), устройство обеспечивает точные измерения и своевременную сигнализацию при обнаружении повышенного радиационного фона. У компакта FNIRSI трубка меньше и не сменная. Прибор станет незаменимым помощником для тех, кто заботится о своей безопасности и хочет контролировать уровень радиации в окружающей среде. Бонусом идут дополнительные функции (календарь, будильник, таймеры, температура и влажность) и возможность сохранять данные (формат csv) с просмотром на ПК. Мобильное ПО пока в зачаточном состоянии, но на нем нагляднее виден график чем на 2" дисплее. Много настроек, выходят прошивки.
Из минусов — отсутствие проушины на корпусе для крепления на одежду или снаряжение (но есть кейс), не до конца локализованное (хотя бы на английский) мобильное ПО.
