Выбор щупов для мультиметра: мой опыт с Pomona 6275 и иглами

В один из ленивых воскресных вечеров мне позвонил друг — попросил помочь выбрать хорошие щупы для мультиметра. У него уже были BST-050, а BST-020 только недавно заказаны и были в пути. Так получилось, что обе эти модели есть и у меня: делал на них обзоры, хорошо знаю все плюсы и минусы.

После короткого обсуждения разных вариантов — Fluke TL910, Probe Master 8017, Pomona 6275(визуально — почти копия Fluke, хотя кто у кого позаимствовал — вопрос открытый) — выбор пал именно на Pomona.

Заказ на Mouser

Пробежавшись по предложениям продавцов, оформил заказ на Mouser. При покупке одного комплекта стоимость доставки составила $20. Решил добавить второй комплект — себе, чтобы оправдать доставку. Почти закончил оформление, как звонит друг и просит добавить ещё иглы для щупов -35$. Моя жаба прошептала: «Возьми и себе», но я её придушил и второй комплект не взял — теперь, конечно, жалею

Комплект игл
В наборе:

обычные стальные иглы (как в Pomona 6275),
удлинённые стальные,
три комплекта подпружиненных pogo pin игл разной формы.

Доставка

Заказ был оформлен в понедельник, а уже в среду — спустя всего два дня — вся посылка из США приехала в Польшу. Признаться, был приятно удивлён скоростью.

доставка

Немного фото



Фото игл



Измерения

Провёл замеры на Hantek HDM3055 с использованием стандартных стальных игл из комплекта.



Плюсы

* Компактные и лёгкие — идеально для работы с мелкой электроникой
* Сменные иглы — легко и быстро
* Мягкий силиконовый провод — не дубеет и не мешает
* Провод выдерживает прикосновение к жалу паяльника

⚠️ Минусы

* Цена. Особенно с доставкой.
* Литьё корпуса — могло быть и аккуратнее (может, я придираюсь, но за эти деньги хочется идеала)

Ссылка на характеристики

[Datasheet на Pomona 6275 (PDF)]
www.mouser.pl/datasheet/2/159/d6341_6342_6275_103_0-1514423.pdf
Спонсор хорошего настроения

Спонсор хорошего настроения, отдыхает

ps. в обзоре есть ошибка для внимательных.
Планирую купить +2 Добавить в избранное
+38 +41
свернутьразвернуть
Комментарии (99)
RSS
+
avatar
+4
  • DVANru
  • 08 мая 2025, 09:40
В один из ленивых воскресных вечеров мне позвонил друг — попросил помочь выбрать хорошие щупы для мультиметра. У него уже были BST-050, а BST-020 только недавно заказаны и были в пути.
Почти закончил оформление, как звонит друг и просит добавить ещё иглы для щупов -35$.
Стесняюсь спросить: У друга так много объектов, которые нужно щупать?!)))
+
avatar
0
Щупают щупальцами.
А друг, похоже, просто знает толк в извращениях )))
+
avatar
+1
  • katran
  • 08 мая 2025, 14:34
или новичок… дальше паяльник за 150$ и к нему картриджи по 50$ запросит
светодиоды паять… и иначе как ^_^ Практика и опыт же с ценой продают… чем дороже
+
avatar
+7
Есть люди (и их много), для которых 150$ это вообще ни о чём. Особенно если это для любимого хобби. Или для работы, которая приносит деньги.
+
avatar
0
HDM3055 у вас тоже с такой прошивкой?

+
avatar
+2
  • infino
  • 08 мая 2025, 11:24
HDM3055 у вас тоже с такой прошивкой?
Эта прошивка, я писал на Hantek, он прислали такую же как и на форуме eevblog.com
+
avatar
0
  • SAIRUS
  • 08 мая 2025, 23:41
Почему решили брать 3055 а не 3065?
Ваш вариант с LXI?
+
avatar
0
  • infino
  • 09 мая 2025, 02:28
Почему решили брать 3055 а не 3065?
Только USB и RS232. Брал за недорого, других вариантов не предлагали.
+
avatar
-3
  • spoon
  • 08 мая 2025, 10:05
За такую цену можно купить мультик Fnirsi с охрененными щупами на борту и радоваться!..
P.S.: На Али щупы 200₽…
+
avatar
+26
  • Zolg
  • 08 мая 2025, 10:15
В любой теме про хорошие специализированные щупы (нужные далеко не всем) просто должен быть коммент про «да за эту цену ведро 830 со щупами взять можно» )
+
avatar
+19
… вот оно, «поколение fnirsi» подтянулось.
На Али щупы 200₽…
… не всем понять прелесть охрененных щупов с Али за 200р. До них дорасти надо! :)))
+
avatar
+4
На прошлой неделе приехали ко мне щупы BST-020 (упоминаемые в начале этого обзора). Пощупал я их, и закинул в кучу с хламом, который и нафиг не нужен и выбросить жалко.
Оказалось, что безымянные китайские щупы за 200руб действительно лучше.
+
avatar
+1
щупы от «цешки» ближе к сердцу?
+
avatar
0
Щупы от «цешки» ближе к BST-020. Такие же неудобные.
+
avatar
+2
так можно хоть что-то сказать чем они неудобные? вы первый от кого я слышу что они неудобные
+
avatar
0
Они неудобно лежат в руке. Иголки короткие, слишком короткие.
+
avatar
+3
не знаю какие там у вас руки что вам не удобно… иголки как раз короткие чтобы лучше точнее попадать. это плюс, а не минус
+
avatar
+2
Чтобы точней попадать нужна лупа или микроскоп, а не короткие иголки.
Вот как пример удобных щупов — Mechanic P40. Там придраться вообще не к чему. Ну разве что красный провод на 25мм короче чёрного.
+
avatar
0
да ладно? то есть если вам дать бинокль и 2метровый щуп — вы не станете хуже попадать в выводы микросхемы? вот такими удочками как механик работать нафиг-нафиг.
+
avatar
0
Хорошие щупы должно быть удобно держать одной рукой, пока второй рукой крутишь крутилки и переключатели в подопытной схеме.
+
avatar
0
наверное мы разные устройства чиним и по-разному работаем. меня BST-02 всем устраивают
+
avatar
+3
если нужны были длинные иголки нужно было 50 модель брать
+
avatar
0
Была бы возможность повертеть их в руках, прежде чем покупать…
+
avatar
0
  • infino
  • 08 мая 2025, 21:07
3phasemotor
Это скорее всего вы не занимаетесь микроэлектроникой, точно как с жалом паяльника, чем вылет короче, тем удобнее паять.
+
avatar
0
  • infino
  • 08 мая 2025, 11:31
За такую цену можно купить мультик Fnirsi с охрененными щупами на борту и радоваться!..
Неееее, вот эти щупы обозреваемые вызывают радость.
+
avatar
+3
  • Skylab
  • 08 мая 2025, 10:27
Может, за такую цену эти щупы и хороши. У меня штатные щупы UNI-T UTM1136-B ежедневно отпахали 9 лет. В прошлом году «сломался» провод в основании рукояти. Обрезал чуток, спаял, надел двойную термоусадку — и снова в путь!

+
avatar
-11
+
avatar
+7
  • Skylab
  • 08 мая 2025, 11:30
В моем случае я работаю с «постоянкой» от 5 до 30 вольт.
+
avatar
-24
+
avatar
+17
А каким способом можно увеличить пропускаемый через организьм ток, если не поднимать напряжение? — друг интересуется.
+
avatar
+5
  • ailcat
  • 08 мая 2025, 12:51
Сопротивление тела уменьшить.
Например, сходить в баню или принять горячий душ.
+
avatar
+1
я забыл выше добавить: «до обеспечения протекания смертельного уровня»
+
avatar
-11
+
avatar
+4
и сколько ампер

зы

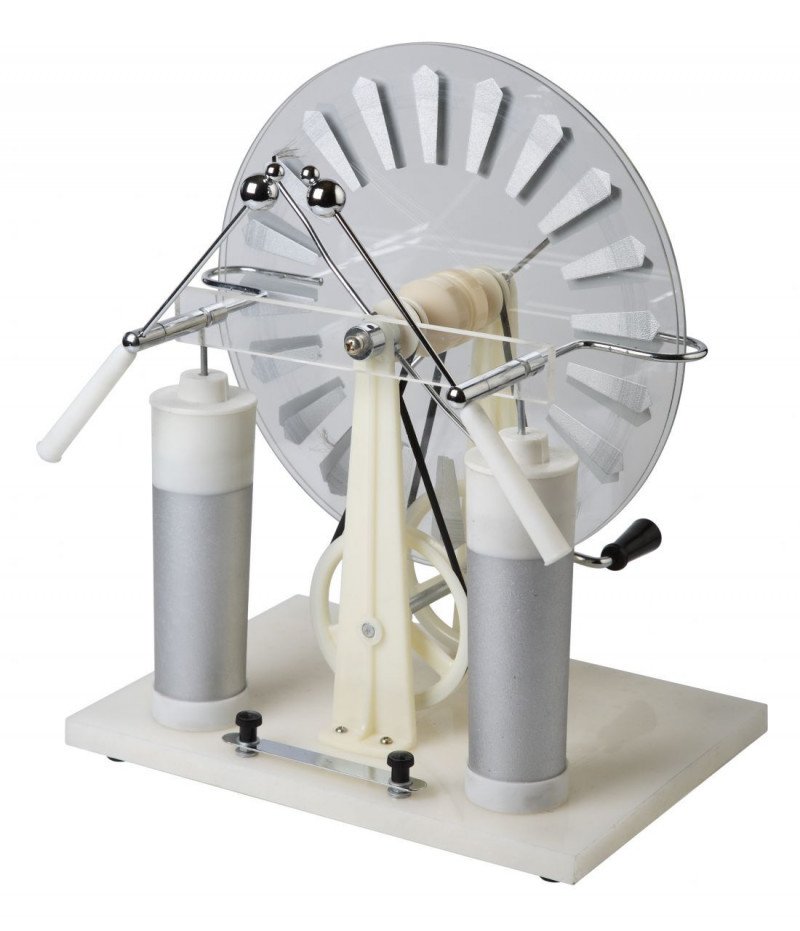

у меня даже малая электрофорная машина есть

+
avatar
+2
Та тоже умер, как и я. С того мира пишем…
+
avatar
+1
+
avatar
+3
Я хватался за провода 12 В 10А и ничего не почувствовал. Тоесть я уже труп по вашей логике? Или ток все еще маленький?
+
avatar
+4
  • cofein
  • 08 мая 2025, 13:54
На аккумуляторе акб — интересно какой ток… А то я тоже за клеммы брался, пока живой.
А может в коме и мне всё это снится.
+
avatar
+1
+
avatar
+1
если считать сопротивление тела примерно постоянным, то придётся таки отталкиваться от напряжения. сколько там смертельный ток считается? 30мА? неслабо так придётся сопротивление тушки понизить…
+
avatar
+3
  • vovvan
  • 09 мая 2025, 01:38
100mA
Основное сопротивление это кожа.
Есть уникумы — 380В спокойно руками держат.
Но если проколоть кожу- то ~400-500 Ом. У всех!
Поэтому принято до 48 В считать безопасным.
А 48В и выше это уже другая песня
+
avatar
+1
вероятность повреждения кожи на двух руках и попадания именно этими местами на голые провода всё же довольно низкая.
в любом случае — убивает-то ток, но ток зависит от сопротивления и напряжения, и какой бы ток не умел обеспечить автомобильный аккумулятор например — убить им человека можно только скинув его на голову. потому что на этом напряжении через тело не пойдёт смертельный ток.
+
avatar
0
  • snsh56
  • 08 мая 2025, 15:40
Если наконечник щупа потянуть на себя плоскогубцами, он вынимается из корпуса вместе с проводом. Все восстанавливается до заводского состояния, без танцев с термоусадкой
+
avatar
+2
это справедливо для псевдоразборных щупов. а у юнита неразборные. по крайней мере когда-то были
+
avatar
+1
  • Skylab
  • 08 мая 2025, 16:03
vavan_bonus, Вы правы. Наконечник и провод у UNI-T запересованны в ручку щупа. Он неразборной.
+
avatar
+1
Вроде как в данном случае — флюковские щупы — это и есть pomona, сделанная для флюка.
+
avatar
+5
  • mzr910
  • 08 мая 2025, 10:46
за такие деньги еще и иглы непозолоченные, мне 2 разных пробемастера с ебея во столько обошлись (бралось давно правда )

а так у модульных всегда почти сопротивление хуже чем у обычных
+
avatar
+2
  • REUTOV
  • 08 мая 2025, 11:18
… лети, лети, лепесток, через запад — на восток…

https://aliexpress.ru/item/1005004142074963.html

зонды других форм можно заказать россыпью

доставка СДЭК, 14 дней, бесплатно…
Пользуюсь почти год…
+
avatar
+2
и там в первом отзыве фотка в красках как они согнутся… потому что длинные как удочка
+
avatar
0
  • SanekK
  • 08 мая 2025, 13:48
и провод обычный толстый пвх
+
avatar
+1
  • REUTOV
  • 08 мая 2025, 21:15
для неверующих в Александра Степановича Попова, добавлю…
Провод силиконовый, внешний диаметр 2,92 мм, судя по маркировке — 20AWG, 5kV, 200 С.
Изоляцию бытовых проводов типа ПБхх, ПВхх, ШВВП и им подобных — иголки протыкают без сколиоза…
Длина проводов — 0,9 м
Сопротивление 1 провода, от штекера до зонда, измеренное HRM-10 — 117 мОм на красном проводе, 113 мОм на черном.
+
avatar
0
А какой диаметр сменных иголок/погопинов? на глаз вроде 0.8
кстати, вот тот обзор самодельных щупов с погопинами, о которых я говорил.
+
avatar
+1
  • infino
  • 08 мая 2025, 11:36
А какой диаметр сменных иголок/погопинов?
0.9мм
комментарий скрыт
+
avatar
+1
  • ailcat
  • 08 мая 2025, 12:55
Вообще ничего не говорит — не в его компетенции.
А ИПИСЗ нормируют только длину неизолированной части иглы, да и то только при использовании в электроустановках. Ремонт печатных плат и прочей электроники к оным не относится.
+
avatar
-1
Так я понимаю щупы должны соответствовать току заявленному на них и проходить проверку изоляции. Как в данном случае будут проходить тесты если щупы модульные и имеют щели в соединениях, не говоря что сечение игол а тем более стальных не пропустит через себя 10 ампер и тем более 20 ампер, а дополнительно соединения модульных щупов будут слабым местом при таком токе
+
avatar
+2
  • infino
  • 08 мая 2025, 13:23
sergei1747
В обзоре есть ссылка на PDF, в PDF есть разъяснение по вашему вопросу, вот перевод
Примечание: Острый наконечник из нержавеющей стали длиной 3 дюйма (76,19 мм) рассчитан только на 30 В переменного тока (Vrms) / 42,4 В пик (Vpk) / 60 В постоянного тока (Vdc).
И это щупы для микроэлектроники, у меня и в мыслях не было лезть ими в схемы с 200-300 вольт, тем более пропускать токи по 10А, для этого есть другие щупы, провода и прочие «прибамбахи».
+
avatar
0
Человек, вероятно, до сих пор пользуется «цешкой», (да простят меня за упоминаеие сего слова) и понятия не имеет что щупы могут подразумевать иное использование, кроме как в электрощите на киловольт.
+
avatar
+2
не говоря что сечение игол а тем более стальных не пропустит через себя 10 ампер и тем более 20 ампер
при измерении таких больших токов подключаться нужно чем-то более солидным, а не иглами 0.9мм в диаметре.
а дополнительно соединения модульных щупов будут слабым местом при таком токе
главным слабым местом при измерении таких токов будет сам мультиметр, который может такое измерять обычно в режиме «30 секунд раз в полчаса»
+
avatar
+1
Действительно — интересно, что могут говорить Правила Устройства Электроустановок (1.1.3. Электроустановка — совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования ее в другие виды энергии), по поводу щупов? Хоть модульных, хоть не модульных…
+
avatar
+9
Просто самодельные щупы из китайских комплектующих со сменными иголками и силиконовым кабелем 16AWG.

+
avatar
0
  • stump
  • 08 мая 2025, 11:56
У меня такого Хантека нет, но мне кажется, что он при низкоомных измерениях должен что-то другое ( не 2- Wire) на экране писать.
+
avatar
+1
  • infino
  • 08 мая 2025, 12:18
stump
Есть режим обычный-двух проводной, а есть режим- четырех проводной.
Если вставить «Кельвина», включить четырех проводной режим и измерять сами щупы, то на дисплее будет указан конечно другой режим.
+
avatar
+1
  • s_n_
  • 08 мая 2025, 13:02
Я увидел в обзоре какие-то щупы, но не уверен, что сделал правильный вывод…
В итоге автор выбрал эти три модели?
Они, как я понял, отличаются какими-то цифрами.
Что означают отличия в цифрах?
+
avatar
+6
  • knst
  • 08 мая 2025, 13:25
Может добавить ещё десяток баксов и купить беспроводные блютуз щупы? :-)
+
avatar
+1
  • infino
  • 08 мая 2025, 13:38
беспроводные блютуз щупы? :-)
Главное, что бы в удовольствие и бум к этому стремится. ))))
+
avatar
0
Пошёл искать! Прямо интересно.
+
avatar
0
  • knst
  • 10 мая 2025, 09:46
Извините, не в тот год заехал.
Китайский навигатор на машине времени подглючивает.
+
avatar
+3
  • infino
  • 08 мая 2025, 13:35
В итоге автор выбрал эти три модели?
Они, как я понял, отличаются какими-то цифрами.
Что означают отличия в цифрах?
Как я говорил раньше, у меня есть и BST-50 и BST-20 и тут на сайте есть мои обзоры. Основными моими рабочими щупами были BST-20, после покупки обозреваемых, скорее всего они станут основными(легкие, мягкие невесомые провода, низкое сопротивление закороченных щупов.)
Цифры, это сопротивление закороченных щупов вставленных в мультиметр Hantek HDM3055.
Чем показания меньше(меньше сопротивление) тем лучше. В многих мультиметрах есть режим относительных измерений или сброс показаний в ноль(при закороченных щупах) Тогда можно измерить сопротивление и точно знать его значение, если такого режима нет, но знаешь сопротивление замкнутых щупов, то из измеренных показаний вычитаешь щупы и получаешь конечный результат(это конечно если точность мультиметра позволяет измерить 0.1 Ом ).
+
avatar
+1
Если прок от прилагаемых пластиковых насадок на заострённые жала щупов ещё можно понять (я не), то кто бы пояснил зачем подобные для 4 мм пинов другого конца щупа? Вот пошто?
+
avatar
0
  • infino
  • 11 мая 2025, 01:05
то кто бы пояснил зачем подобные для 4 мм пинов другого конца щупа
У этих такого нет в комплекте, только на иголки, и на иголки это необходимо при хранении и перевозке.
+
avatar
+5
  • zaooza
  • 08 мая 2025, 14:06
Может щупы и хороши, но покупка тыкалок за такую цену попахивает аудиофильством.
+
avatar
+1
за такую цену попахивает аудиофильством.
Именно! Только не аудиофильством, а щупофильством. ТОлько вот простите за какую такую цену? За 20 баксов? Так это копейки если что. В мире электронного измерительного оборудования (если что, фнирси к измерительному оборудованию не относится :))
Вероятно согласно вашим представлениям те, кто купил мультиметр дороже 10000р уже точно неизлечимо больны. Открою секрет: нормальный мультиметр, которым работать не страшно, удобно и приятно и которому можно верить начинается от $250 и выше. Аудиофилия? :)
+
avatar
0
А, в них медь бескислородная, за такую цену?
+
avatar
-2
Бескислородная медь, это такой эвфемизм омеднённого алюминия?
+
avatar
+2
  • infino
  • 08 мая 2025, 21:08
Неа, они из метеоритного железа с добавлением вибраниума.
+
avatar
+1
Пробовал BST020 и BST050, вообще попробовал кучу разных недорогих, ничего не вошло. Попробовал модульные подороже — всё не то! В конце концов купил вот такие: a.aliexpress.com/_EJPiraS
Провод мягкий, в руке хорошо, иглы из калёной чернухи — очень острые, в припой втыкаются аж прилипают, можно ковырять и поддевать смело. Сменные, резьба М3. Можно купить отдельно. Бананы были невнятные, отрезал и припаялял другие. Сопротивление вышло 50мОм. Вот такие, несмотря на смешную цену — отлично!
Ещё купил вот такие:
https://aliexpress.ru/item/1005005502630478.html
Выглядят нарядно, но всё не то: иглы мягче, в руке не так ухватисто, но это, думаю, дело привычки. Но вот мягкие иглы с резьбой М2.5 — минус огромный.

Острые крепкие иглы стоило раз попробовать и больше ничего другого я не хочу. Конечно, выглядят они не пафосно, глаз не радуют и не манят, они для работы. Очень, очень удобно!
+
avatar
+1
Что-то ваше описание не очень кореллирует с тем что на ссылках…
+
avatar
+1
https://aliexpress.com/item/1005004158679547.html
Действительно я вставил ссылку на одинаковый щупы, прошу прощения. Вот такие мне нравятся, только бананы я заменил.
+
avatar
+1
А иголки сами по себе не откручиваются?
+
avatar
0
должны. это суть накручиваемых иголок. с другой стороны синий герметик или суперклей никто не запрещал. но еще с другой стороны можно в стандартном щупе просверлить отверстие и впаять туда что душе угодно и откручиваться не будет
+
avatar
0
У меня не откручиваются. Там лыски есть, я плоскогубцами затянул. Точно больше года, а может уже и пару лет пользуюсь — не открутились и не сильно затупились. Мягкие иглы уже бы сломал много раз.
+
avatar
+1
  • AdreyM
  • 12 мая 2025, 10:54
В советские времена в щупы от цешки вставлял (высверливал отверстие и впаивал) швейные иглы. Вот где острота!
+
avatar
0
И ссылки на один товар?
+
avatar
0
А чего не сразу Pomona 6341 (щупы и все иглы), а по отдельности 6275 + 6354, так же дороже?
+
avatar
0
  • infino
  • 11 мая 2025, 01:03
А чего не сразу Pomona 6341
Наверно потому что не увидел.
+
avatar
0
  • rem1
  • 10 мая 2025, 15:49
Упаси меня покупать такое за 46, это же полная дрянь, спасибо за обзор, пользуюсь Major Tech HDT3081 Modular Lead Set, Straight to Right Angle Покупал давно, живут и здравствуют,
+
avatar
0
  • infino
  • 11 мая 2025, 01:03
Упаси меня покупать такое за 46, это же полная дрянь
Вы занимаетесь ремонтом микро электроники? У вас основной размер резисторов 0201 0402?
+
avatar
0
На заметку автору, раз у него уже есть BST-020, то с декабря 24го продаются BST-951, отличия: обещанный погопин 2.08mm, вылет 10мм (было 15мм), пятно 0,05мм (было 0,2мм). Из минусов — непонятный сплав комплектных иголок (мягче стальки, тверже «желтой латуни»), разброс по качеству обжима держателей иголок — мне повезло 52мОм и 50мОм, но встречаются и 80+, зона захвата в 2 раза больше, там же поперечные насечки — немного хуже BST-020 для маленькой руки.
+
avatar
0
  • infino
  • 13 мая 2025, 01:32
На заметку автору, раз у него уже есть BST-020, то с декабря 24го продаются BST-951
Просто про них не знал, а Али их ни разу не подсунул. Иначе бы купил.
Вопрос, к groovy-h а пластик щупов BST-951 как у BST-20, или есть отличия, кабель, бананы?
+
avatar
0
Пластик, кабель, бананы такие же. Но кабель короткий как у BST-050 (70см), ручки длинее на 1см из-за зоны захвата как у BST-050. По удобству стали чуть хуже и родные иголки пришлось никелировать, чтобы можно было под любым углом втыкать. Иголки всё-таки лучше найти позолоченные, как у хайко, или анодированные нитридом титана, у этих уверенный контакт только выше 30градусов. Из приятного, котнакт не ухудшается на весь ход пружины, утапливается под корень. Ссылки на производителя, чтобы легче сравнить было: BST-050, BST-020, BST-951.
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
