Тонкая, серебряная проволока 2UUL FX-002S 100m
- Цена: 3.9$
- Перейти в магазин
Давно я не делал обзоры на Черный Квадрат проволочки, а тут подвернулась и я добавил в корзину.
В отличие от проволоки из этого обзора SS-007E
толщина указанная на упаковке скорее всего более честная и соответствует 0.02мм

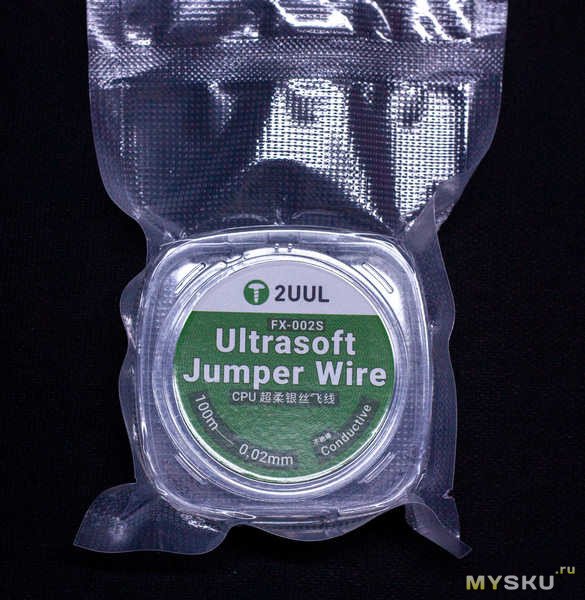

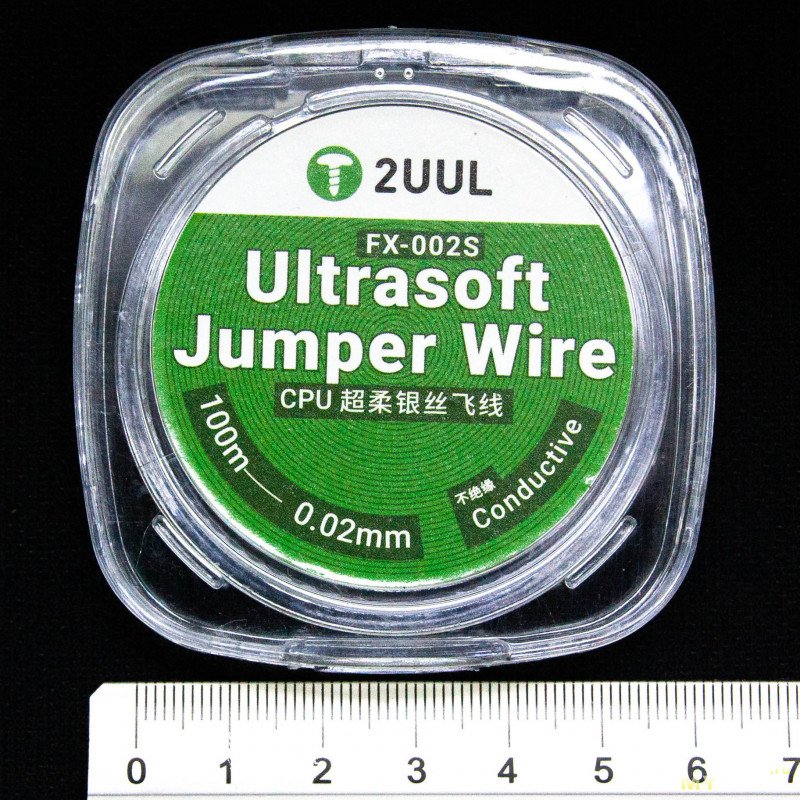

Проволока аккуратно намотана на компактную бобину из прозрачного пластика, занимая лишь небольшую часть её объёма. Бобина хранится в удобной пластиковой коробочке — значительно практичнее по сравнению с проволокой из прошлого обзора, которую (SS-007E) приходилось хранить в обычном пакетике. Проволока 2UUL FX-002S дополнительно поставляется в вакуумной упаковке, что ещё раз подчёркивает грамотный подход к хранению и транспортировке.

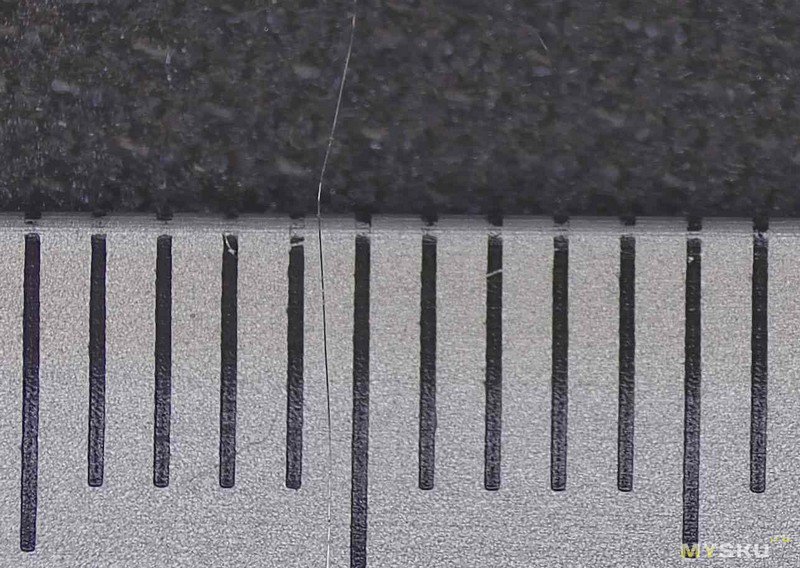

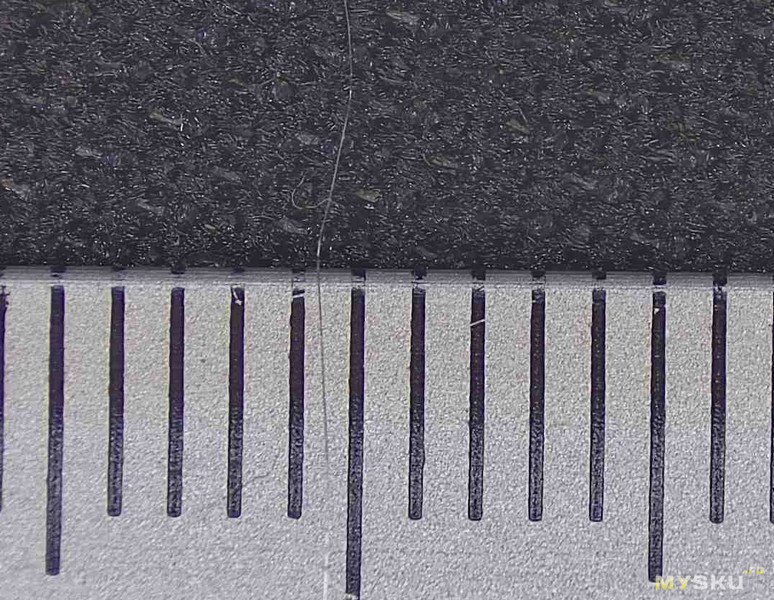

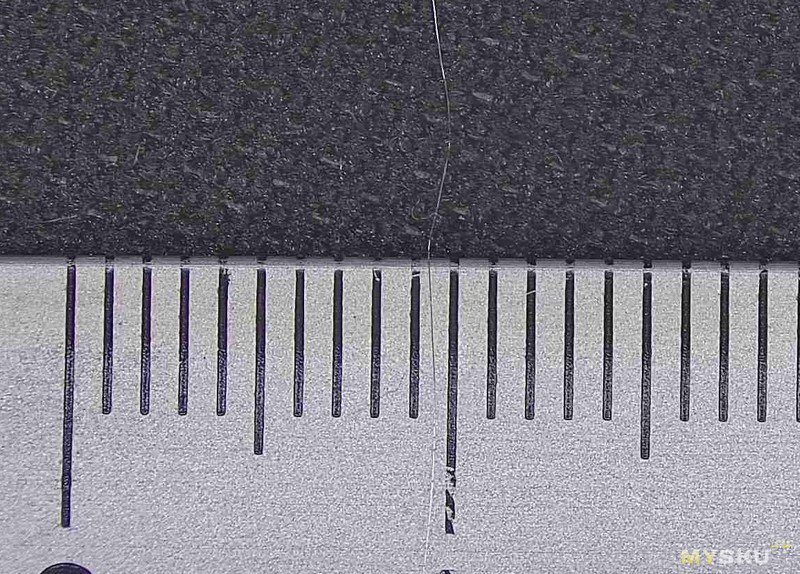

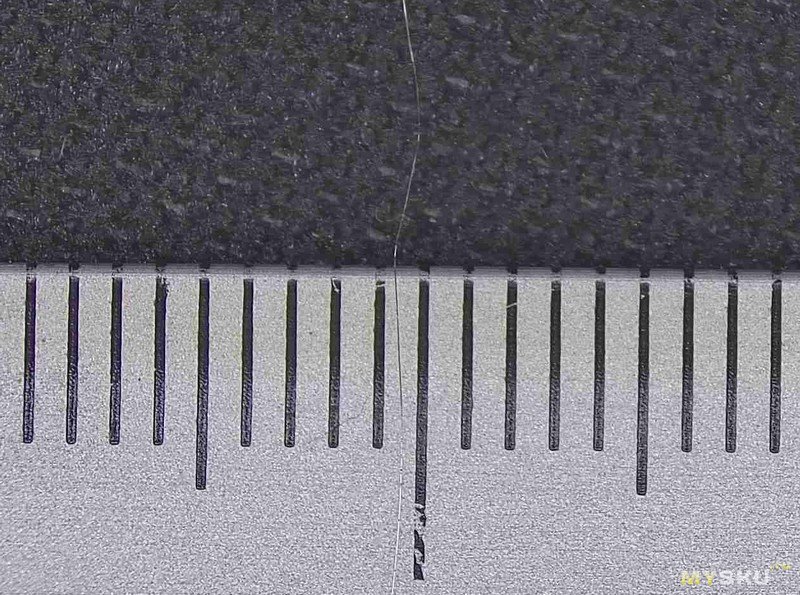

Сразу немного фотографий, под микроскопом с различным увеличением(для понимания и удобного рассмотрения)

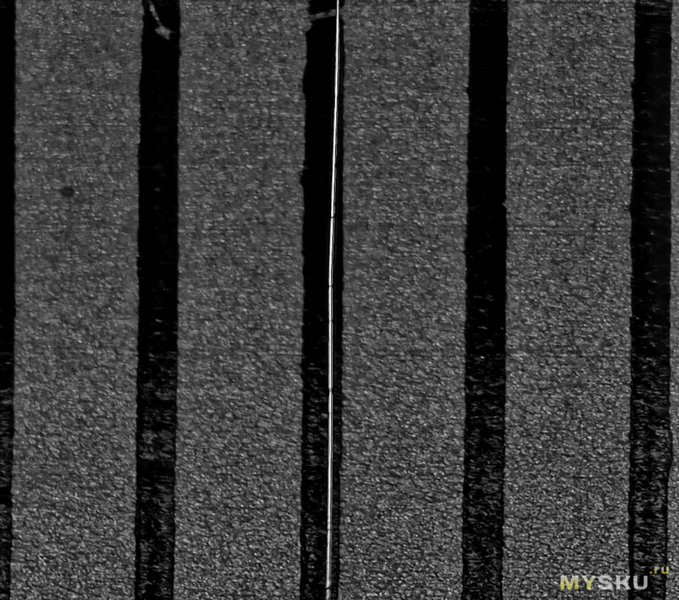

И фото с большим увеличением

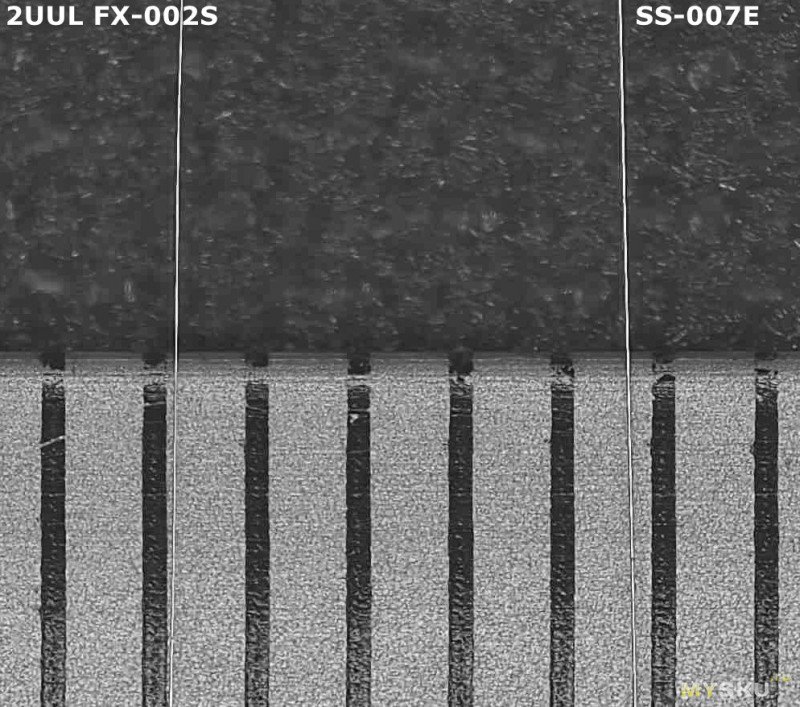

И фото сравнение с проволокой из прошлого обзора
И что-то мне говорит, что обозреваемая проволока чуть тоньше чем SS-007E, и так сравнение выглядит под микроскопом.
а это значит производитель и продавец и я вас ввел в заблуждение про диаметр проволоки SS-007E.
Описание из лота продавца
2UUL CPU Jumper Wire — это высококачественный серебряный провод для точного ремонта электроники: материнских плат мобильных телефонов, печатных плат (PCB) и соединений BGA-чипов.
Длина 100 и ультратонкий диаметр 0,02мм позволяют выполнять микропайку с максимальной надежностью и стабильностью.
⭐ Основные особенности
Ультратонкий и проводящий — серебро обеспечивает высокую электропроводность и стабильный сигнал.
Прочный и гибкий — не рвется, легко использовать при микро-ремонте.
Без сопротивления, легко лудится — пайка проходит плавно, без лишних препятствий.
Устойчив к деформации — идеально подходит для CPU/PCB площадок.
Компактный кейс — удобное и безопасное хранение.
100м — хватает для долгосрочного профессионального использования.
Области применения
✔ Ремонт контактных площадок CPU
✔ Перемычки на печатных платах (jumper wire)
✔ Ремонт материнских плат смартфонов
✔ Пайка и восстановление BGA-чипов
Выводы:
Обозреваемая проволока, легко укладывается, лудится, на разрыв мне даже показалась крепче чем SS-007E. Попытки стереть верхний слой если таковой имелся, ни к чему не привели, подтверждая то, что вся проволока из белого металла. Я не буду утверждать что материал проволоки серебро, это говорит продавец, я только хочу сказать что проволока целиком из белого материала.
Удобная упаковка облегчает хранение и использование обозреваемой проволоки, одним словом отличный вариант для восстановления дорожек, контактных площадок и в некоторых вариантах восстановление шлейфов. Для тех кто занимается ремонтом микроэлектроники, ремонтом телефонов, планшетов, ноутбуков и прочего, рекомендую к покупке.
По традиции — на вопросы отвечу, обзор дополню.
Спонсор настроения написания обзора как всегда

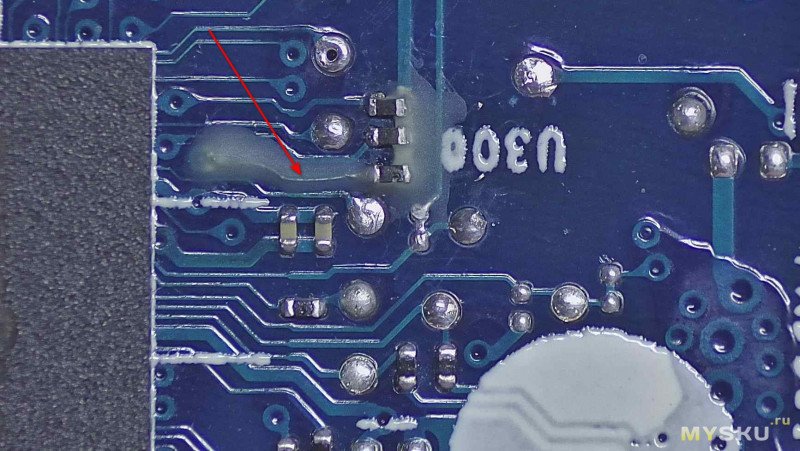

Добавлено применение, восстановление дорожки и контакта под пайку резистора 0201, ноутбук elitebook 840g5.

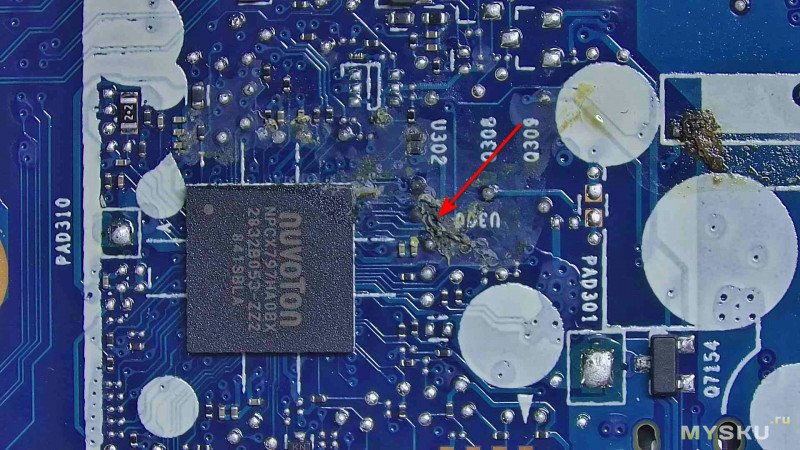

На первой фотографии резисторов не видно — только какая-то непонятная субстанция. После очистки под ней обнаружились три сгнивших резистора: два верхних номиналом 2,1 кОм и нижний на 100 кОм. Кроме того, у третьего резистора оказалась повреждена часть дорожки и сам пятачок пайки.

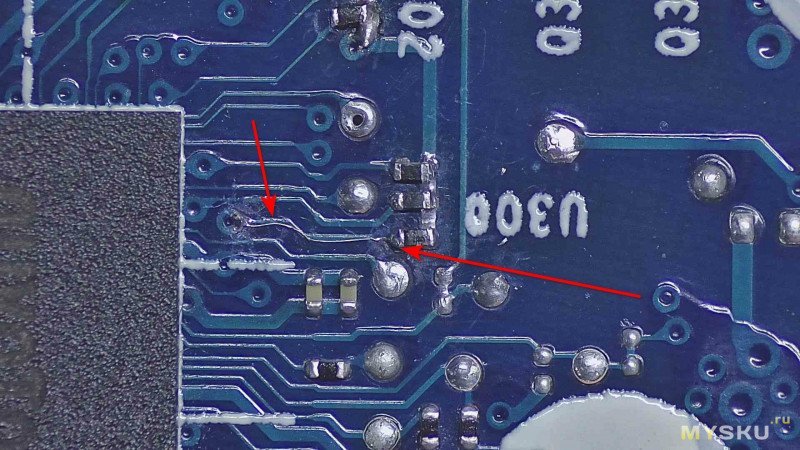

Размеры дорожек всё ещё позволяют паять жилками от МГТФ, однако жёсткость жил МГТФ может отломать край резистора. Обозреваемая проволока тоньше и при формировании дорожки не создаёт избыточного усилия, поэтому не отрывает пайку и металлизацию с краю резистора.

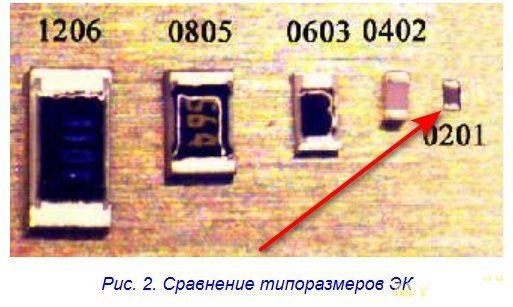

Фото из интернета, сравнение типоразмеров рядом, я менял резисторы 0201.
Ps. Разматывать не буду и не просите…
В отличие от проволоки из этого обзора SS-007E
толщина указанная на упаковке скорее всего более честная и соответствует 0.02мм
Проволока аккуратно намотана на компактную бобину из прозрачного пластика, занимая лишь небольшую часть её объёма. Бобина хранится в удобной пластиковой коробочке — значительно практичнее по сравнению с проволокой из прошлого обзора, которую (SS-007E) приходилось хранить в обычном пакетике. Проволока 2UUL FX-002S дополнительно поставляется в вакуумной упаковке, что ещё раз подчёркивает грамотный подход к хранению и транспортировке.
Сразу немного фотографий, под микроскопом с различным увеличением(для понимания и удобного рассмотрения)
И фото с большим увеличениемИ фото сравнение с проволокой из прошлого обзораИ что-то мне говорит, что обозреваемая проволока чуть тоньше чем SS-007E, и так сравнение выглядит под микроскопом.
а это значит производитель и продавец и я вас ввел в заблуждение про диаметр проволоки SS-007E.
Описание из лота продавца2UUL CPU Jumper Wire — это высококачественный серебряный провод для точного ремонта электроники: материнских плат мобильных телефонов, печатных плат (PCB) и соединений BGA-чипов.
Длина 100 и ультратонкий диаметр 0,02мм позволяют выполнять микропайку с максимальной надежностью и стабильностью.
⭐ Основные особенности
Ультратонкий и проводящий — серебро обеспечивает высокую электропроводность и стабильный сигнал.
Прочный и гибкий — не рвется, легко использовать при микро-ремонте.
Без сопротивления, легко лудится — пайка проходит плавно, без лишних препятствий.
Устойчив к деформации — идеально подходит для CPU/PCB площадок.
Компактный кейс — удобное и безопасное хранение.
100м — хватает для долгосрочного профессионального использования.
Области применения
✔ Ремонт контактных площадок CPU
✔ Перемычки на печатных платах (jumper wire)
✔ Ремонт материнских плат смартфонов
✔ Пайка и восстановление BGA-чипов
Выводы:
Обозреваемая проволока, легко укладывается, лудится, на разрыв мне даже показалась крепче чем SS-007E. Попытки стереть верхний слой если таковой имелся, ни к чему не привели, подтверждая то, что вся проволока из белого металла. Я не буду утверждать что материал проволоки серебро, это говорит продавец, я только хочу сказать что проволока целиком из белого материала.
Удобная упаковка облегчает хранение и использование обозреваемой проволоки, одним словом отличный вариант для восстановления дорожек, контактных площадок и в некоторых вариантах восстановление шлейфов. Для тех кто занимается ремонтом микроэлектроники, ремонтом телефонов, планшетов, ноутбуков и прочего, рекомендую к покупке.
По традиции — на вопросы отвечу, обзор дополню.
Спонсор настроения написания обзора как всегда
контролирует территорию
Добавлено применение, восстановление дорожки и контакта под пайку резистора 0201, ноутбук elitebook 840g5.
На первой фотографии резисторов не видно — только какая-то непонятная субстанция. После очистки под ней обнаружились три сгнивших резистора: два верхних номиналом 2,1 кОм и нижний на 100 кОм. Кроме того, у третьего резистора оказалась повреждена часть дорожки и сам пятачок пайки.
Размеры дорожек всё ещё позволяют паять жилками от МГТФ, однако жёсткость жил МГТФ может отломать край резистора. Обозреваемая проволока тоньше и при формировании дорожки не создаёт избыточного усилия, поэтому не отрывает пайку и металлизацию с краю резистора.
Фото из интернета, сравнение типоразмеров рядом, я менял резисторы 0201.Ps. Разматывать не буду и не просите…
