Крохотное радиореле 433 МГц с кодировкой EV1527 и силовым выходом.

Недавно уважаемый Omnicorn публиковал обзор «беспроводных приемных модулей 433 МГц на 4 вывода», тут mysku.club/blog/russia-stores/104633.html
У тех модулей есть существенный недостаток — они не самодостаточны, к ним нужны драйверы даже для подключения реле, поскольку собственные выходы совсем слаботочные.

Предлагаю вниманию читателей более законченное решение.

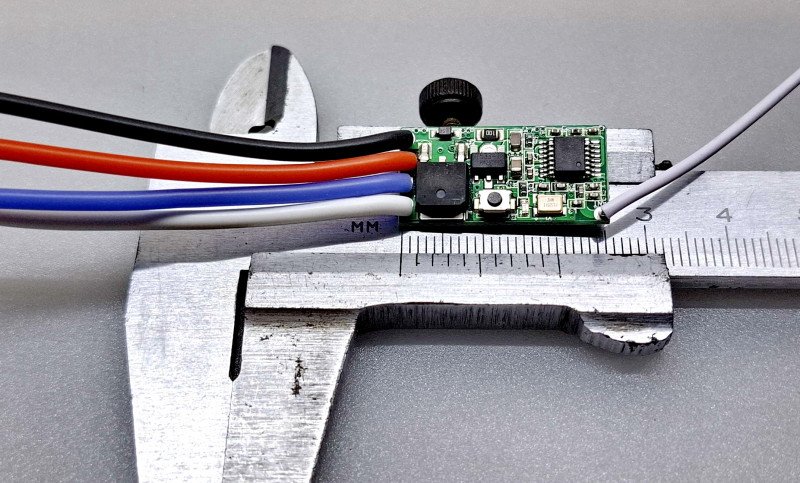

Платка размером 26 на 13 мм:

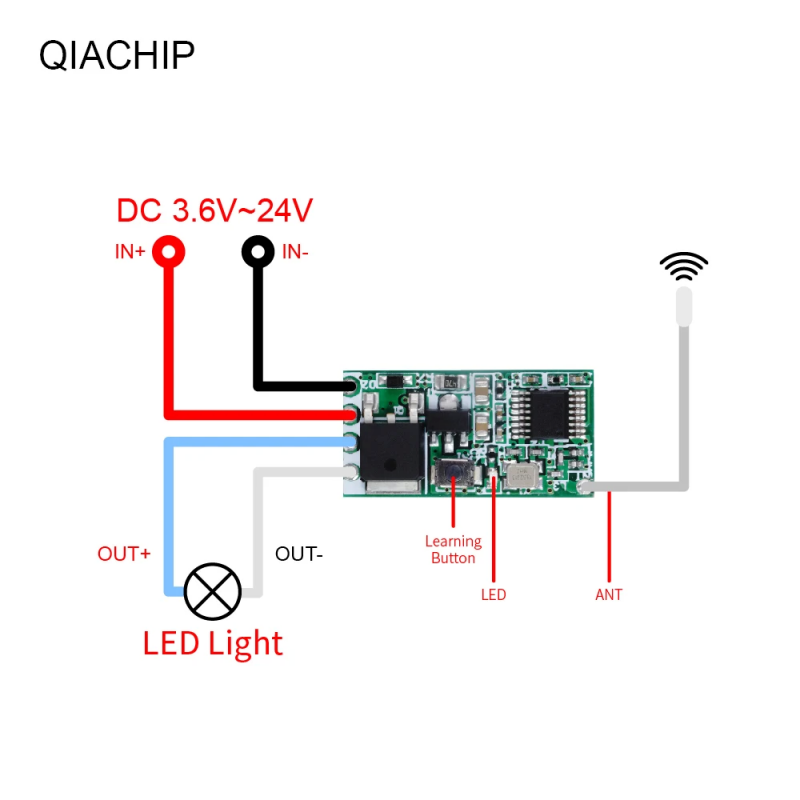

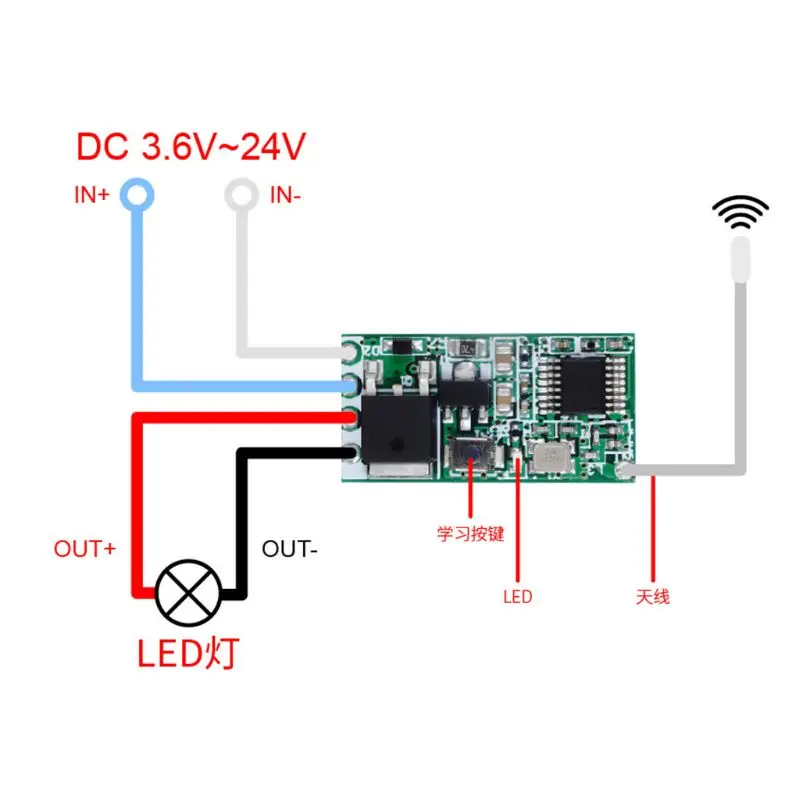

Схема включения:

И сразу — медаль продавцу, ибо он талантливо перепутал входы с выходами по цветам (но по расположению при этом не перепутал)! )))
Такая картинка массово распространена, они её друг у друга бездумно копируют.

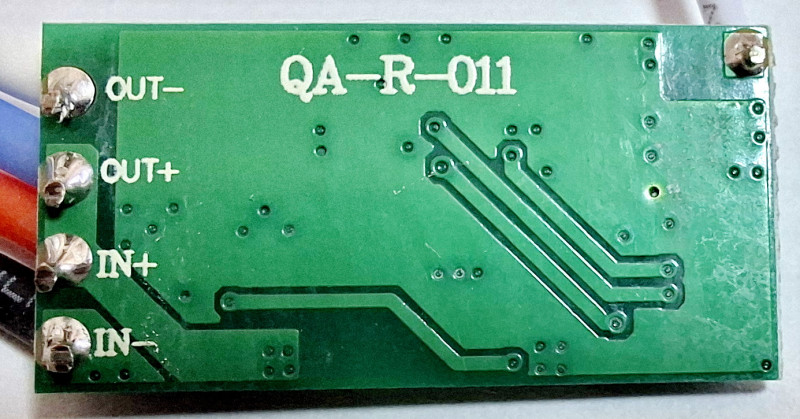

Впрочем, IN+ и OUT+ всё равно закорочены, а на самой платке назначение выводов подписано:
— Красный, как и положено, плюс питания,
— Чёрный, как и положено, минус питания,
— Белый — выход на нагрузку.

Проводки, кстати, силиконовые, очень приятные.

Правильное подключение:
Синий провод лично я грубо и брутально отрываю за ненадобностью, нагрузка включается между белым и плюсом питания.

Как видим на схеме, обещают всеядность устройства в диапазоне от 3,6В до 24В.

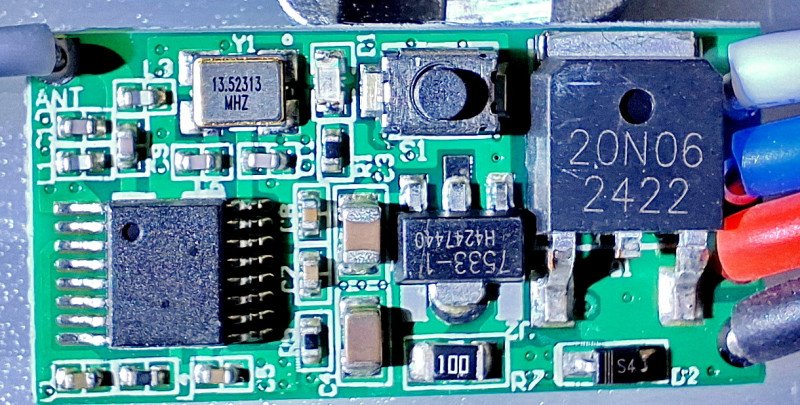

Рассмотрим поближе:

С питанием китаец либо поскромничал, либо перестраховался, — стоит стабилизатор 7533-1 на 3,3В, допускающий входное напряжение до 30В, — но проверять это мы не будем ))

Также есть микрик, светодиод, кварц, мосфет и чип с затёртой маркировкой.

Антенна выполнена отдельным куском провода.

Что имеем из важных параметров от продавца:
«Максимальная нагрузка: 2А
Потребляемый ток: 3,6-5 мА
Рабочая частота: 433 МГц
Чувствительность приема: больше и равна -107 дБм.
Система модуляции: ASK
Формат кода поддержки: код обучения 1527.
Количество сохраненных пультов дистанционного управления: меньше и равно 10.»

На выходе стоит безродный мосфет 20N06 открытым стоком наружу.
Дейтшит обещает 60В 20А и сопротивление канала 23 мОм.

Проверяем.

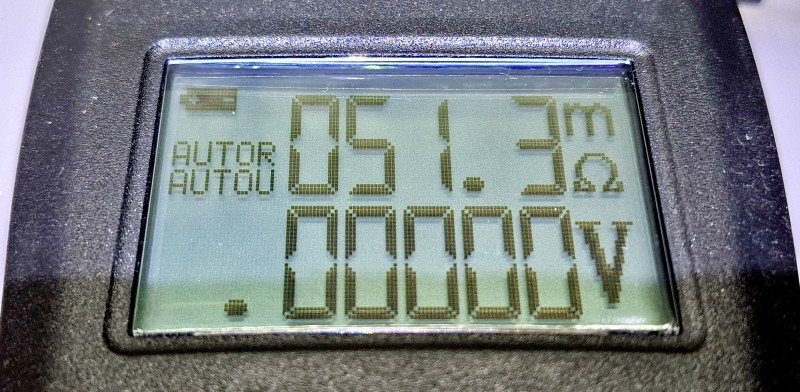

Измеренное Rds(on) — 51,3 мОм (YR1035+):

Так себе мосфет, канеш… тем не менее, указанный китайцем ток 2А — это всего 200 с копейками мВт мощности на кристалле, легко, а кратковременно можно нагружать и в разы больше.

Но мы решительно говорим наше твёрдое пролетарское «НЕТ» интеллигентским замашкам с расчётами и с математикой вообще, нам нужен живой натурный эксперимент, чтобы результат увидеть глазами и потрогать руками!

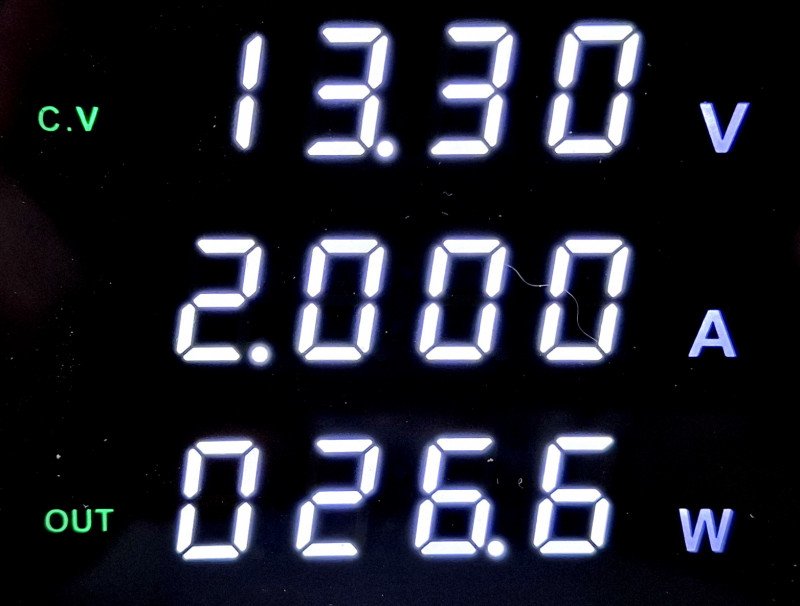

Цепляем автомобильную лампочку, две спирали в параллель, включаем реле, крутим ток до 2А:

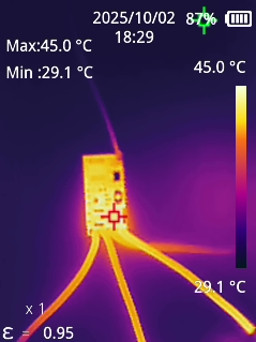

Прошло около 15 минут, состояние явно стабилизировалось, достаю градусник, иду проверять:

Резюмируем — 2А держит легко.
Многие исполнительные механизмы не потребуют дополнительных компонентов, подключаем напрямую — и сразу работает. Надо больше — подключаем электромагнитное реле.

Потребляемый ток исследуемого экземпляра составляет 5,1 мА во всём диапазоне — от 3,6В до 24В.

Рабочая частота, система модуляции и кодировка очевидно соответствуют заявленным, поскольку с купленными у других продавцов пультами работает корректно.

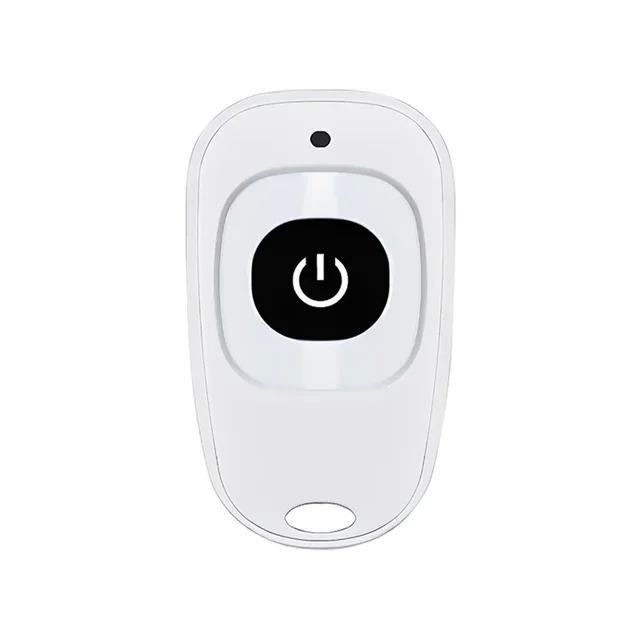

Пультики брал такие, очень сексапильные, на мой взгляд:
Тут: https://aliexpress.ru/item/1005007004269142.html

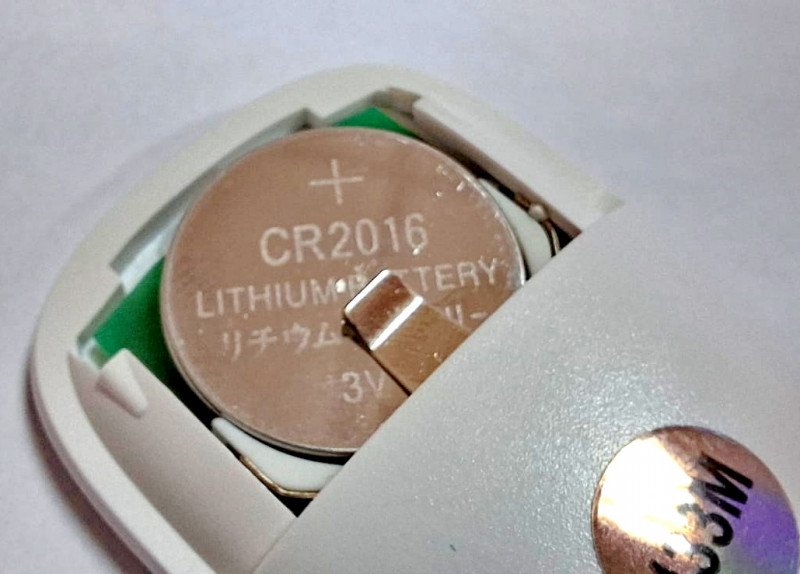

Батарейка в них легкосменная:

Про количество запоминаемых кодов тоже придётся поверить продавцу на слово, у меня их просто нет сейчас столько, чтобы проверить.

Реле имеет три режима работы, перекрывающие большинство возможных потребностей.
1. Дублирование кнопки. Реле включено, пока кнопка на пульте нажата. Отпускаем кнопку — выключается реле.
2. Триггерный режим. Один раз нажимаем кнопку — реле включается, второй раз нажимаем — выключается.
3. Раздельный. Одна кнопка (или пульт) включает реле, другая выключает.

Программирование элементарно осуществляется микриком на плате:
1. Очистка всех кодов из памяти: нажмите микрик 8 раз подряд, индикатор мигнет семь раз, затем погаснет. Память очищена.
2. Дублирование: нажмите микрик один раз, индикатор загорится, затем нажмите кнопку на пульте, индикатор мигнет 3 раза — всё ОК.
3. Триггерный режим: нажмите микрик дважды, индикатор загорится, затем нажмите кнопку на пульте, индикатор мигнет 3 раза — всё ОК.
4. Режим раздельный: нажмите микрик трижды, индикатор загорится, нажмите на пульте кнопку включения, индикатор мигнет 3 раза, затем нажмите на пульте кнопку выключения, индикатор опять мигнет 3 раза — всё ОК.

Если что-то пошло не так, через 15 секунд реле выйдет из состояния обучения и индикатор погаснет.

Забавное: реле позволяет разные кнопки запрограммировать в разных режимах, смотрите:

Видео Ру:
rutube.ru/video/c16ba04184d1ee306adaaf5824807313/

Видео Ю:
youtu.be/x9rIrKn-DYk

Не могу придумать, зачем бы такая фича могла понадобиться, но вдруг )))

Пульты есть разного формата, разного цвета и на разное количество кнопок.

Как по мне, такие мелкие одноканальные приёмники с силовым выходом во многих случаях практически безальтернативны.

Их можно легко распихать прямо по корпусам исполнительных устройств, включив в разрыв питания, таким образом любой прибор за пять минут становится радиоуправляемым.

На настоящий момент куплено и смонтировано около двух десятков таких реле и пультов к ним, ни одного случая брака не зафиксировано.

Смело рекомендую!
