Что-то пошло не так... Регулируемый источник питания постоянного тока 120 В 3 А Jesverty
- Цена: 4321 рубль РФ
- Перейти в магазин
Есть у меня для рукоделий самолепный из купленных на Али модулей блочок до 32В и 5А, которого для большинства приложений достаточно, но иногда требуется значительно большее напряжение — например, для проверки токовых светодиодных лент.
При очередном таком случае пошёл я в сеть поискать варианты и обнаружил героя темы.
В нише регулируемых импульсных блоков питания примелькалась продукция марки Wanptek, несколько обзоров были и здесь, и вдруг какой-то непонятный Jesverty… что за зверёк?
Беглый поиск показал, что продаётся он по всему миру, есть сайт на английском, выглядит прилично:

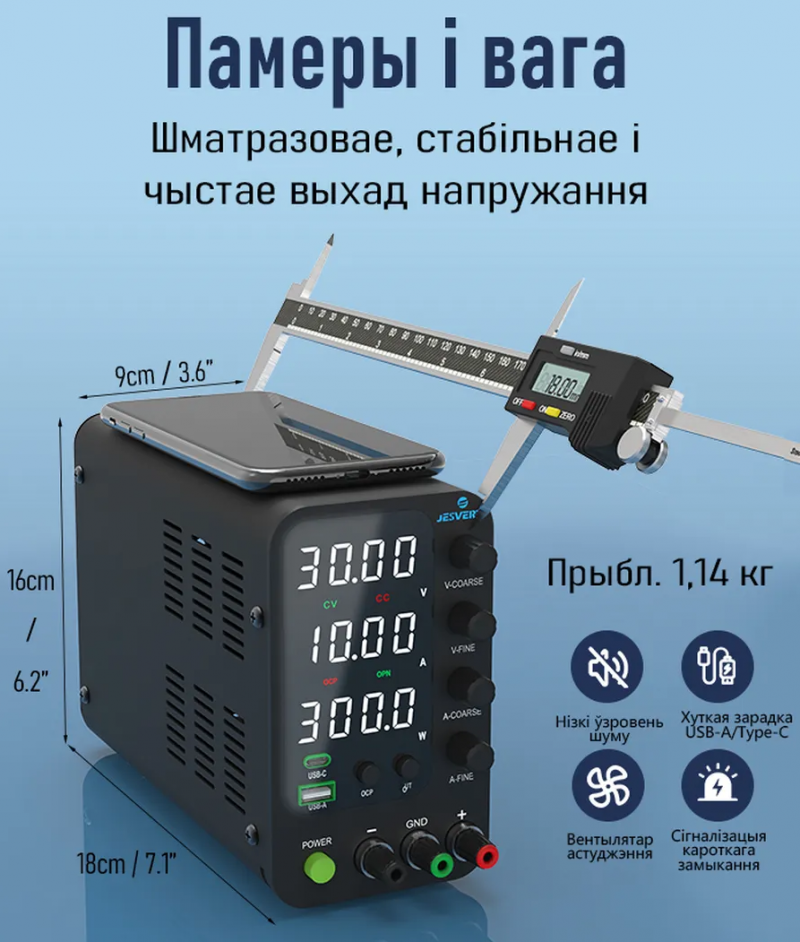

«Памеры i вага» от продавца:
Главные мои требования к БП, императивные:
— Отдельные регуляторы «грубо/точно» и для тока, и для напряжения. В наличии.
— Крупные яркие белые индикаторы, видимые под любым углом, — есть.
— Отдельная кнопка включения выхода — присутствует.
Остальное вариативно и непринципиально.

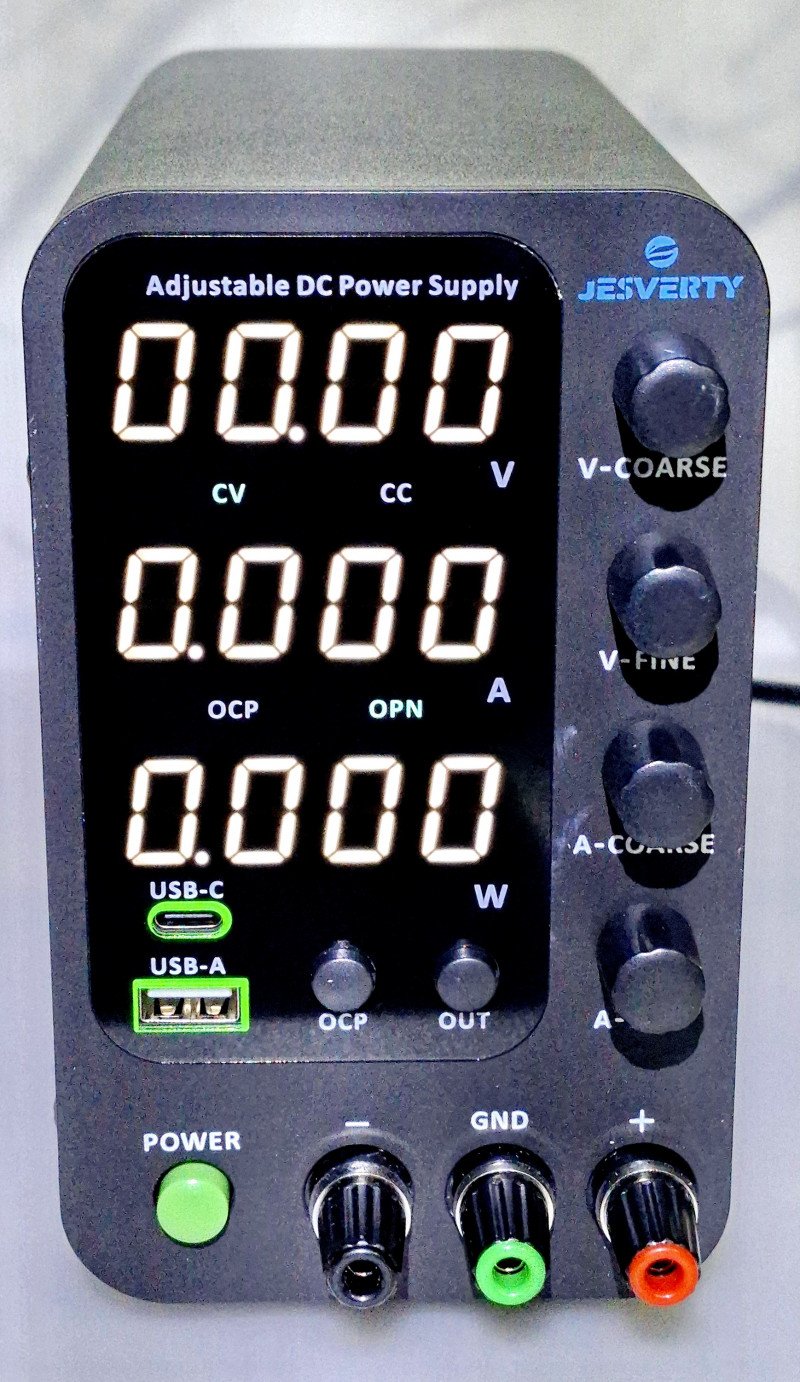

Что видим сверх:
Из приятного — кнопка включения на передней панели, да еще и в любимом месте.
Зачем-то порты USB A и C с заявленной мощностью 20Вт, работоспособность проверю, не более, ибо вообще не нужно.
Кнопка «OCP» непонятного назначения и кнопка OUT, с ней просто.
Индикаторы «CV» и «СС» (с этими понятно), «OCP» и «OPN» (уточним).
Между выводами плюса и минуса влеплена клемма GND… скорее всего, соединена с корпусом и с заземляющим контактом сетевой вилки, проверим. Но для чего?

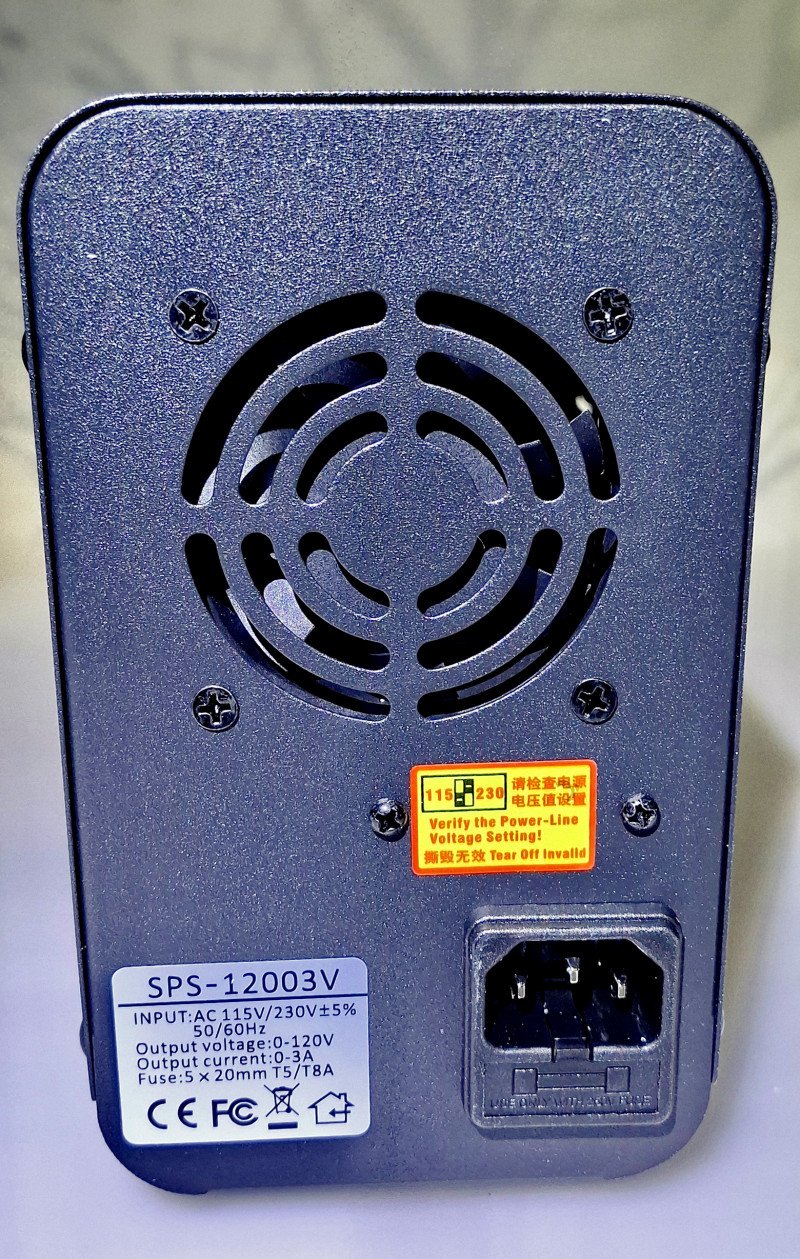

Сзади — вентилятор за стальной решёткой, стандартный разъем питания C13 с предохранителем, переключатель 110/220В (не забыть заблокировать, от греха).
Лаконично, удобно, функционально.

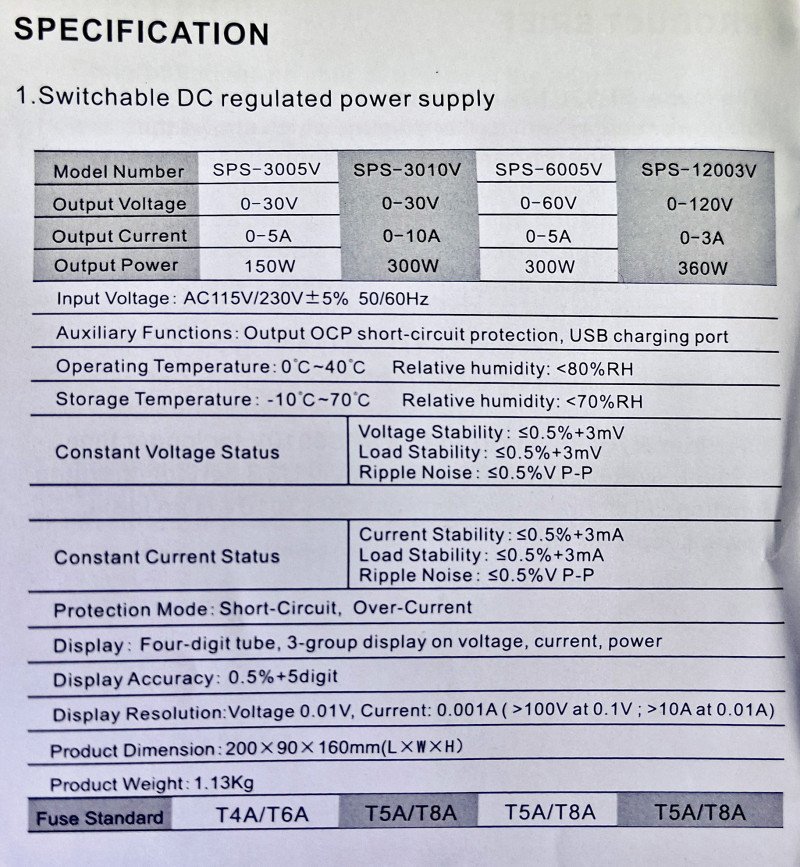

Заявлены такие параметры:
Ехал из Китая, долго, месяц с хвостиком.
Распаковываем:
Включаем… вроде, работает.
Переключатель напряжения сети уже заклеен, позаботились.
Вентилятор — 60 мм (50 мм по крепежу).
Снизу — полукруглые резиновые ножки.
Выключатель питания физически коммутирует цепь 220В, судя по ходу и щелчку.
Крутилка «ГРУБО» устанавливает значения ДО запятой, «ТОЧНО» — после.
Нажатием на крутилку переключаются разряды для более быстрой регулировки.
Энкодеры вращаются мягко, приятно и с информативными щелчками.
Клемма GND действительно прямо соединена с заземляющим контактом разъёма питания.
Кнопка OCP при длинном нажатии выводит меню установки защиты по току, при превышении нагрузкой установленного тока выход БП обесточивается. Фича отключаемая.
Кнопка OUT предсказуемо включает/отключает выход. При длинном нажатии выводит меню, где можно эту функцию заблокировать.
Замеры по напряжению:

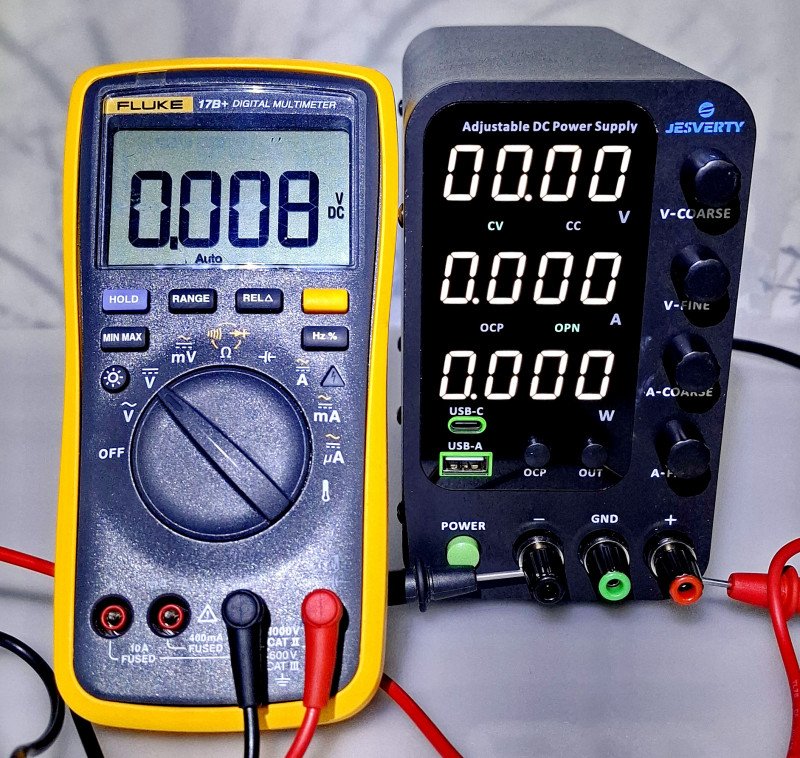

0 Вольт не совсем ноль:
50 мВ уже ближе к истине:

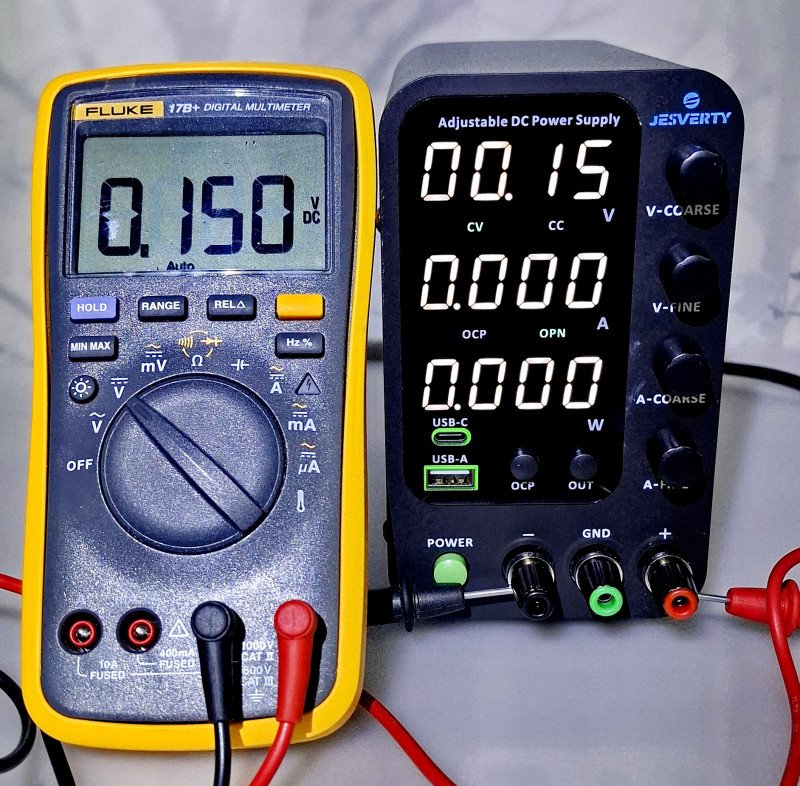

150 мВ — совсем хорошо:

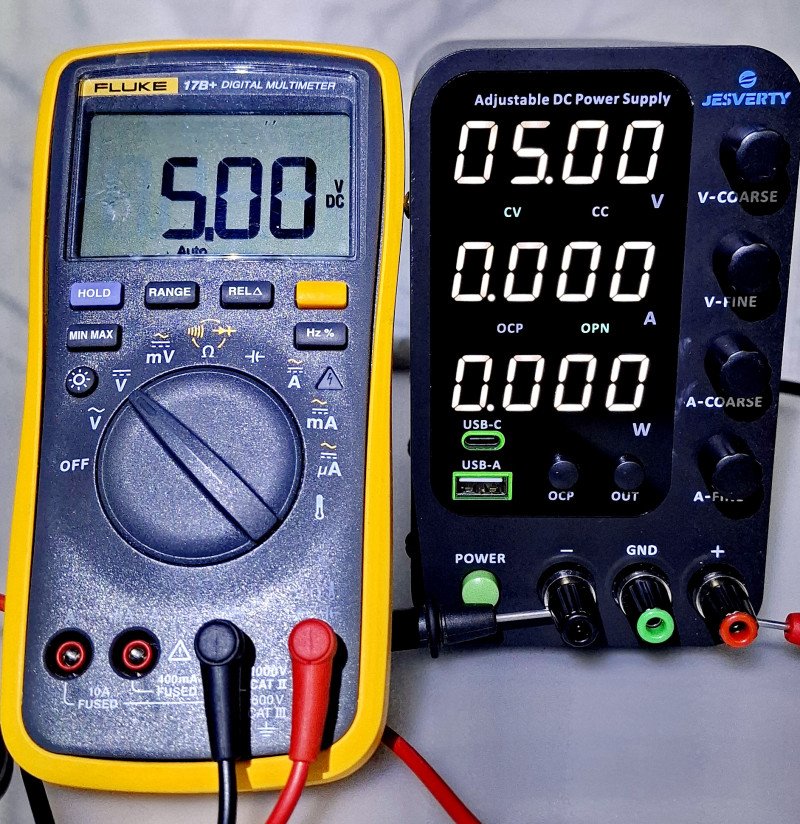

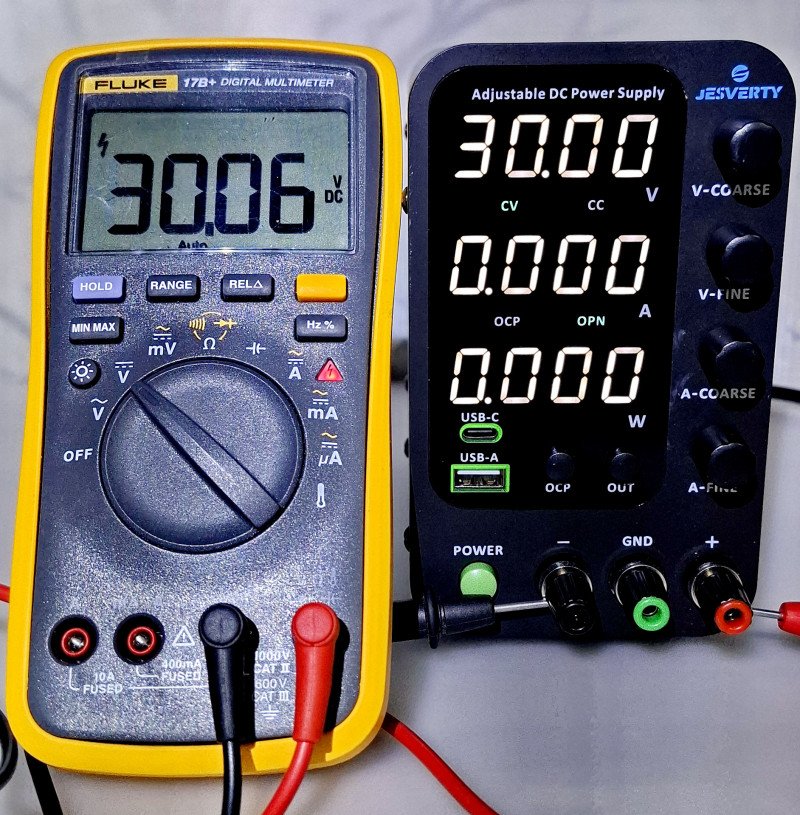

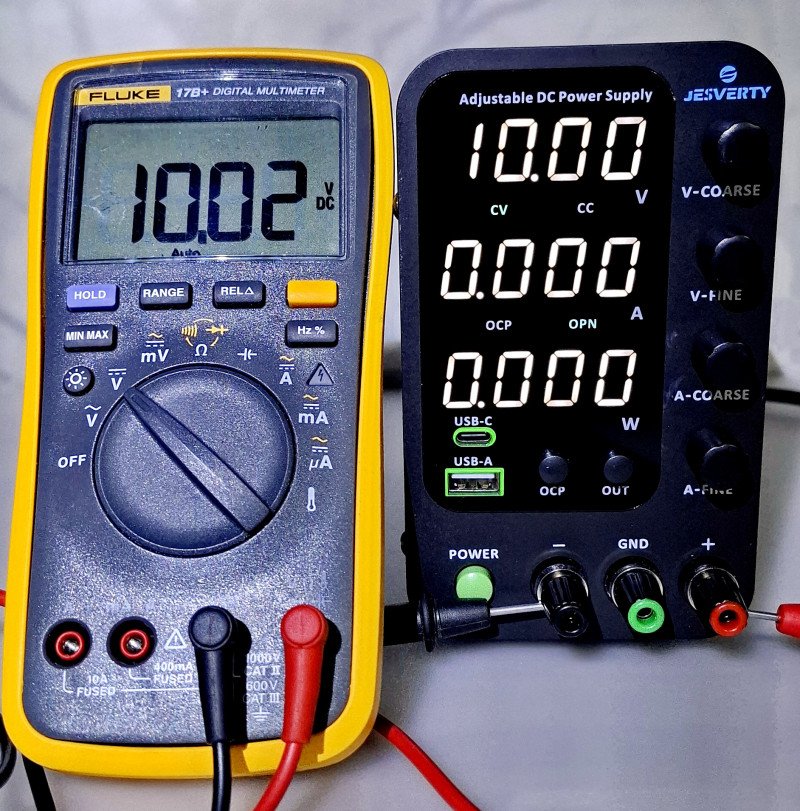

Ну и далее — очень неплохие результаты:
А вот дальше случился внезапный сюрпраааайз!
При попытке установить 60 Вольт они помигали на индикаторе, а на выходе оказалось 9,94 (9,96 по флюку).
Без пиротехнических эффектов, без щелчков, хлопков и волшебных дымков прибор перешёл в странное состояние «до 9,94 Вольт».
То есть, любые значения до этого порога выставляются и отрабатываются корректно, любые выше — всегда устанавливают 9,94В и ни соткой больше!
Видео на Рутюбе:
Видео на YouTube:
Написал продавцу, жду ответа, по результатам, возможно, будет продолжение.
Либо он примет возврат, тогда куплю снова, и при успешном тестировании будут расчленёнка и более подробные испытания, либо уйдет в отказ, и тогда будет расчленёнка с целью поиска проблемы.
Если у кого-то есть мысли по поводу неисправности — прошу не сдерживаться в комментариях.
При очередном таком случае пошёл я в сеть поискать варианты и обнаружил героя темы.
В нише регулируемых импульсных блоков питания примелькалась продукция марки Wanptek, несколько обзоров были и здесь, и вдруг какой-то непонятный Jesverty… что за зверёк?
Беглый поиск показал, что продаётся он по всему миру, есть сайт на английском, выглядит прилично:
Ningbo Kaijia Electronic Commerce Co., Ltd.
www.jesverty.com
Jesverty is a manufacturer of DC regulated power supplies. For 25 years we have been producing high quality DC regulated power supplies.
«Памеры i вага» от продавца:
Главные мои требования к БП, императивные:
— Отдельные регуляторы «грубо/точно» и для тока, и для напряжения. В наличии.
— Крупные яркие белые индикаторы, видимые под любым углом, — есть.
— Отдельная кнопка включения выхода — присутствует.
Остальное вариативно и непринципиально.
Что видим сверх:
Из приятного — кнопка включения на передней панели, да еще и в любимом месте.
Зачем-то порты USB A и C с заявленной мощностью 20Вт, работоспособность проверю, не более, ибо вообще не нужно.
Кнопка «OCP» непонятного назначения и кнопка OUT, с ней просто.
Индикаторы «CV» и «СС» (с этими понятно), «OCP» и «OPN» (уточним).
Между выводами плюса и минуса влеплена клемма GND… скорее всего, соединена с корпусом и с заземляющим контактом сетевой вилки, проверим. Но для чего?
Сзади — вентилятор за стальной решёткой, стандартный разъем питания C13 с предохранителем, переключатель 110/220В (не забыть заблокировать, от греха).
Лаконично, удобно, функционально.
Заявлены такие параметры:
Ехал из Китая, долго, месяц с хвостиком.

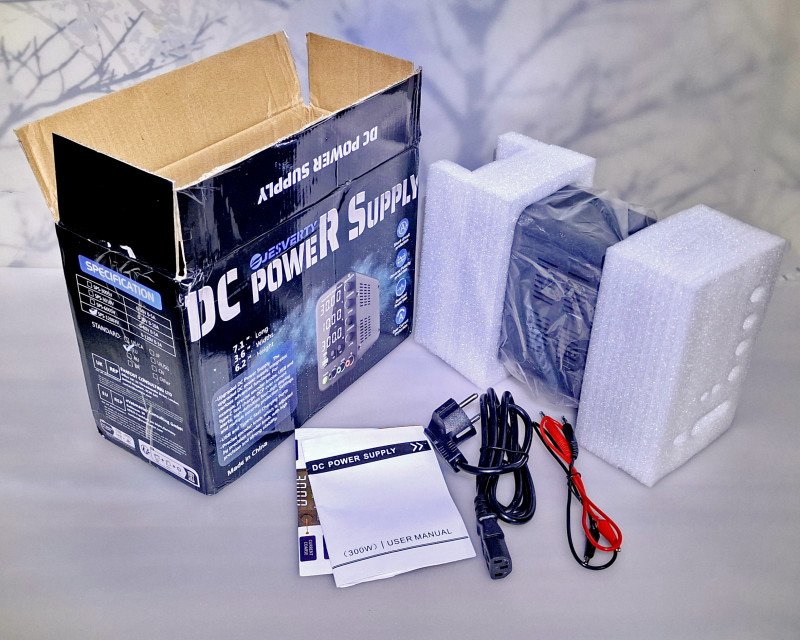

Распаковываем:
Вдруг кому интересно.
Комплект:

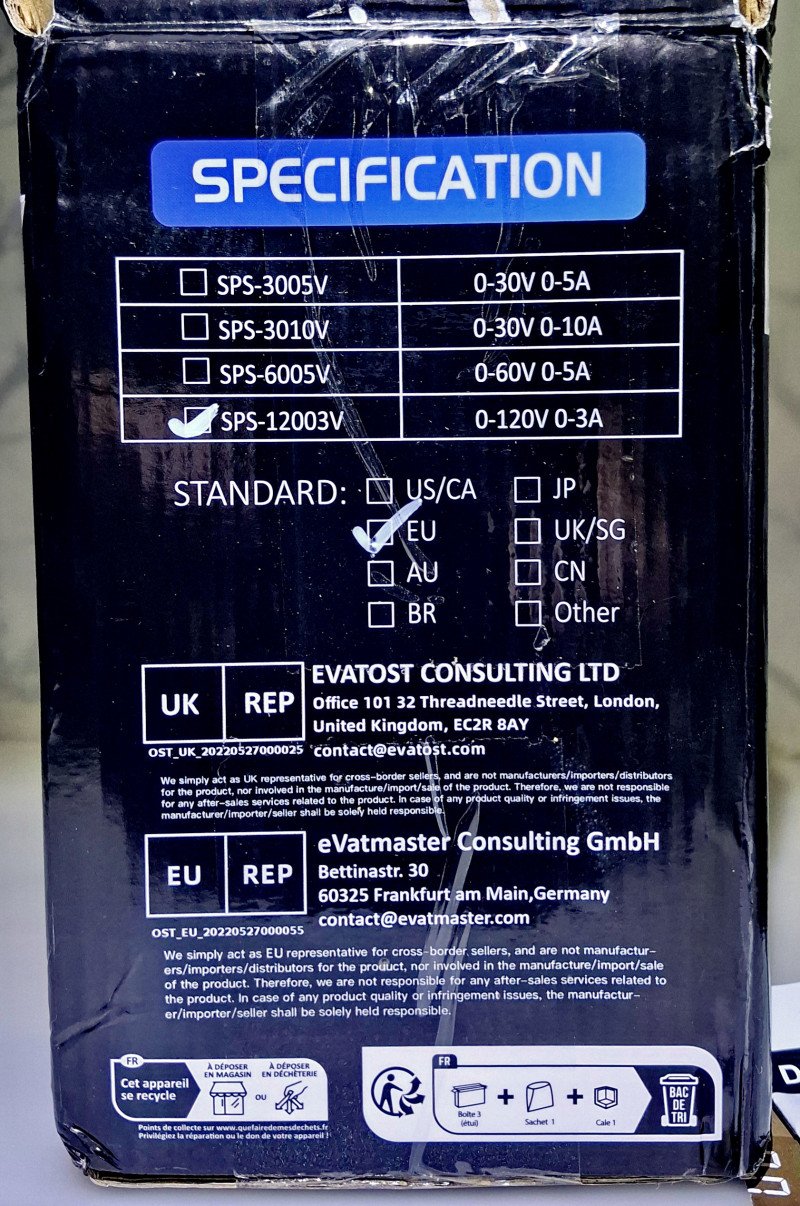

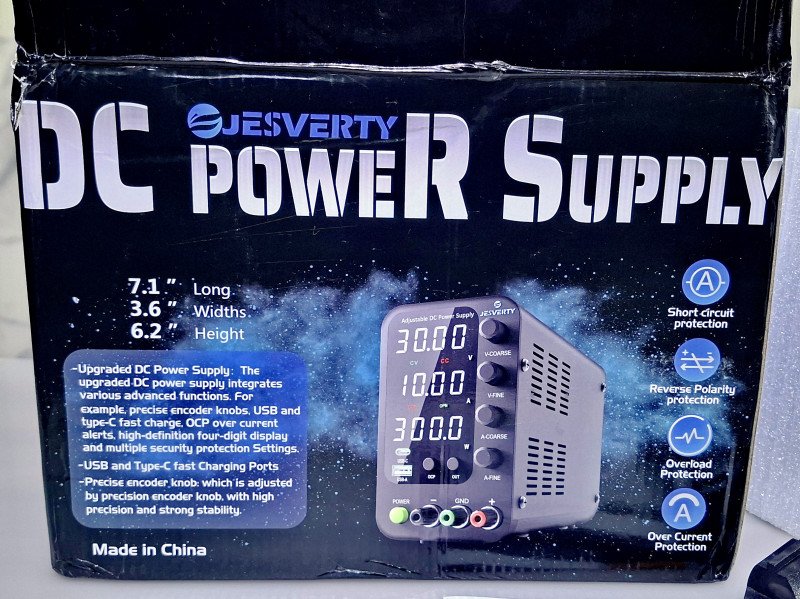

Коробка:

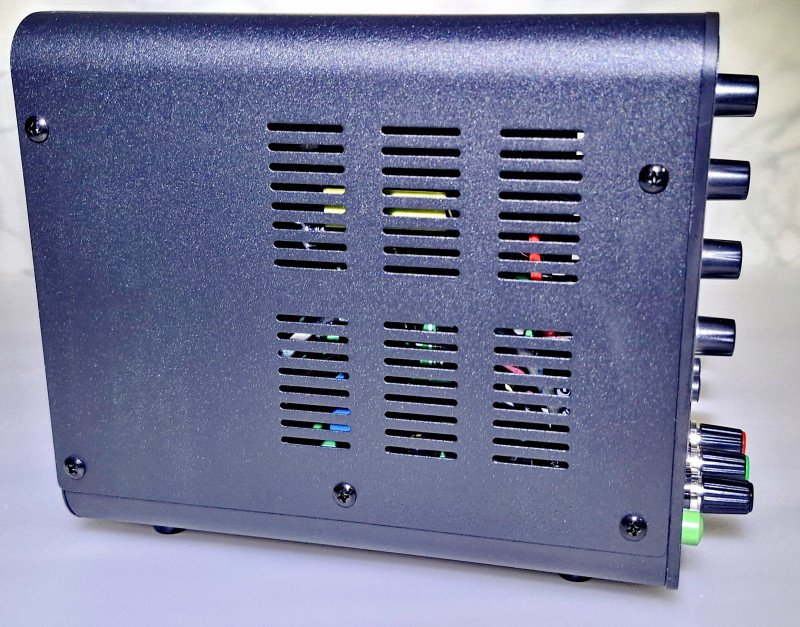

Ракурсы:
Коробка:
Ракурсы:
Включаем… вроде, работает.
Переключатель напряжения сети уже заклеен, позаботились.
Вентилятор — 60 мм (50 мм по крепежу).
Снизу — полукруглые резиновые ножки.
Выключатель питания физически коммутирует цепь 220В, судя по ходу и щелчку.
Крутилка «ГРУБО» устанавливает значения ДО запятой, «ТОЧНО» — после.
Нажатием на крутилку переключаются разряды для более быстрой регулировки.
Энкодеры вращаются мягко, приятно и с информативными щелчками.
Клемма GND действительно прямо соединена с заземляющим контактом разъёма питания.
Кнопка OCP при длинном нажатии выводит меню установки защиты по току, при превышении нагрузкой установленного тока выход БП обесточивается. Фича отключаемая.
Кнопка OUT предсказуемо включает/отключает выход. При длинном нажатии выводит меню, где можно эту функцию заблокировать.
Замеры по напряжению:
0 Вольт не совсем ноль:

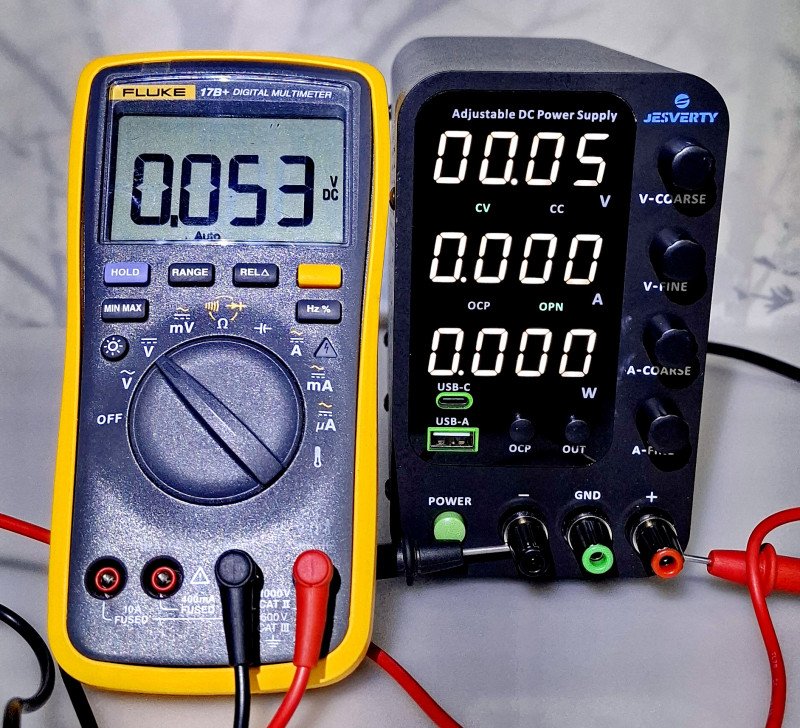

50 мВ уже ближе к истине:
150 мВ — совсем хорошо:

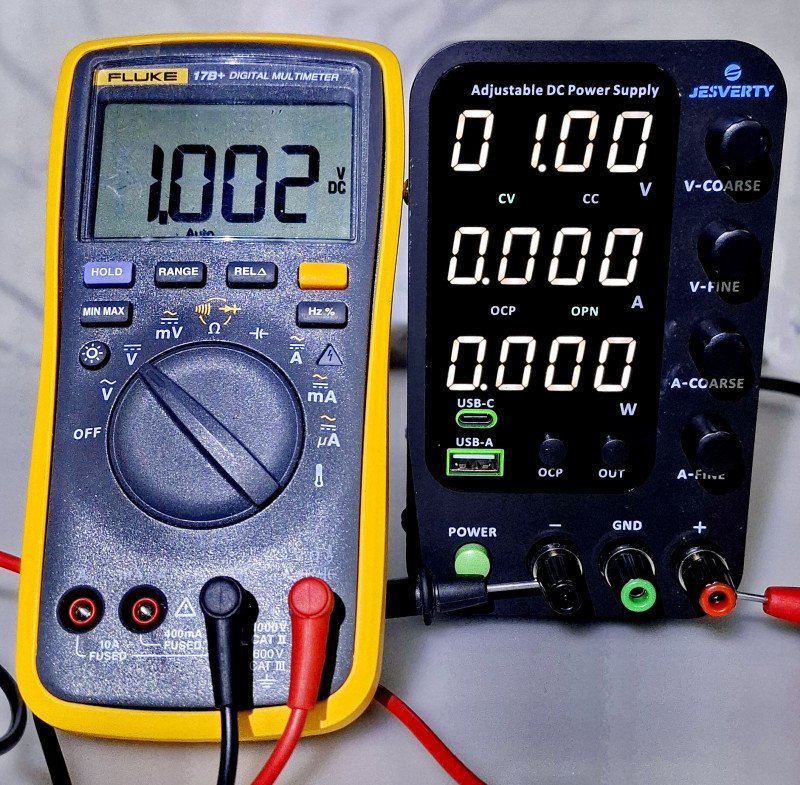

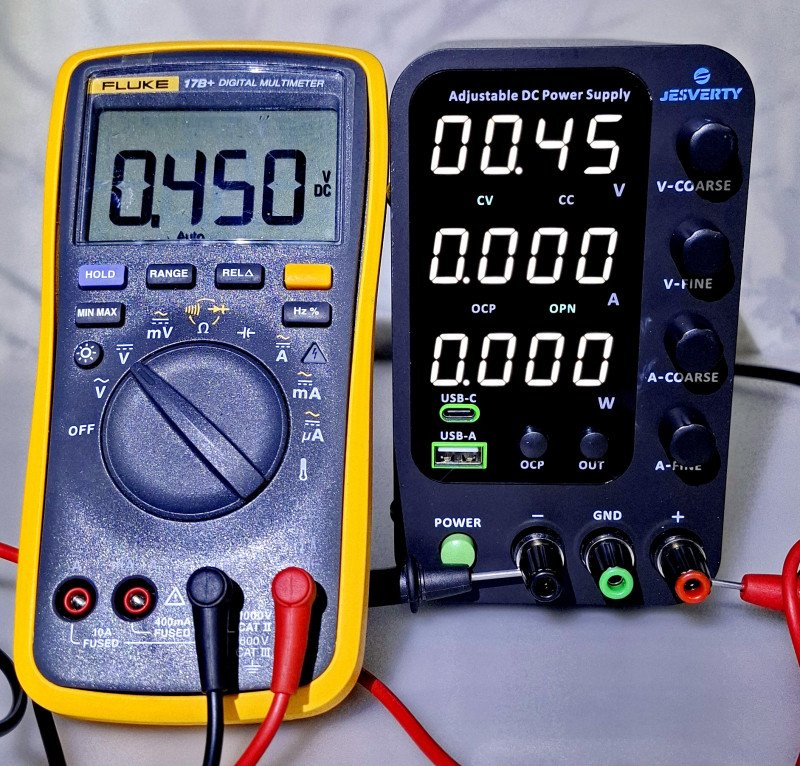

Ну и далее — очень неплохие результаты:
А вот дальше случился внезапный сюрпраааайз!
При попытке установить 60 Вольт они помигали на индикаторе, а на выходе оказалось 9,94 (9,96 по флюку).
Без пиротехнических эффектов, без щелчков, хлопков и волшебных дымков прибор перешёл в странное состояние «до 9,94 Вольт».
То есть, любые значения до этого порога выставляются и отрабатываются корректно, любые выше — всегда устанавливают 9,94В и ни соткой больше!
Видео на Рутюбе:
Видео на YouTube:
Написал продавцу, жду ответа, по результатам, возможно, будет продолжение.
Либо он примет возврат, тогда куплю снова, и при успешном тестировании будут расчленёнка и более подробные испытания, либо уйдет в отказ, и тогда будет расчленёнка с целью поиска проблемы.
Если у кого-то есть мысли по поводу неисправности — прошу не сдерживаться в комментариях.
Самые обсуждаемые обзоры
| +82 |
3193
187
|
| +90 |
4432
92
|

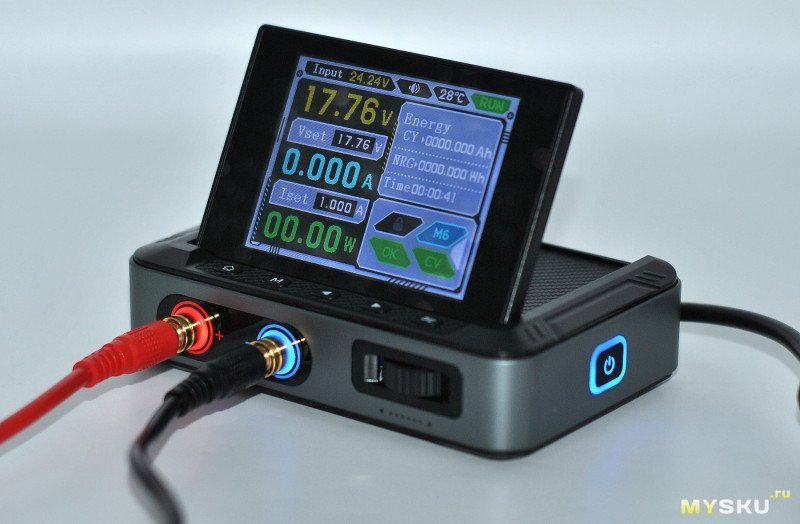

Взял в результате FNIRSI DPS 150
И он удобный, с простыми крутилками на ток и напряжение, и со встроенным БП.
А такой фнирси, извините, мне кажется малопригодным к реальной работе.
Сзади модель указана.
Только слабаки читают инструкции))
Подозреваю, что у фнирси не сильно лучше, и лишние циферки — не более чем маркетинговый приём для бездумных, могу ошибаться.
точность у него конечно ниже, но разрешение вполне.
а здесь — врядли. скажем у wanptek'а стоит нувотон со встроенным 12битными.
ну кстати бывают и 20разрядные, вон, вчера тут km003c показывали.
а учитывая что экран там графический — денег на отображение дополнительного разряда не требуется.
Если в приложении к импульсным БП (включая USB) с их уровнем шума — бессмысленно.
На мордочке ЛБП 4 разряда — это вроде как норма для устройств такого класса.
4-ый — не точный (с некой погрешностью относительно метрологического эталона).
Возможно, в природе существуют ЛБП с 5 разрядами, но живьем я таких пока не видел. Это д.б. девайсины с ценниками поражающими воображение.:)
Добавил ))
Мы это узнаем только если продавец откажется от возврата, увы )
Там еще паяльная станция стоит, паяльная лупа-держак для мелкой пайки, лежат паяльники и мелкий инструмент, весь центр и правая часть рабочего пространства постоянно заняты.
А БП нужен не очень часто, и я его обычно притуляю по мере нужды на левый край стола, удобнее бы и крутилки слева от дисплея, но уж как есть )
Не помогло.
Лабораторный — это не только регулировка силы тока и напряжения, а и минимальные пульсации, отсутствие скачков при изменении нагрузки и минимальная выходная ёмкость.
Как автор собирается проверять и тестировать светодиодные токовые ленты, если на выходе 500...1000мкФ? Выставляй хоть 10 милиампер, но превышение напряжения на несколько десятков вольт (допустим неизвестно напряжение зажигания ленты) будет достаточно, чтобы сжечь какие-то светодиоды из этой ленты разрядным током электролитов. Ну да, ограничительный резистор спасет положение, но замеры с ним делать уже как бы не очень.
Где вы видели такое определение? Лабораторный всего лишь означает, что он позволяет решать разные задачи, возникающие «в лаборатории», а не строго одну. А какие у него пульсации и выходная ёмкость — это уже дополнительные параметры, потому что для каких-то задач и пульсации амплитудой 1 В подойдут, а для каких-то и 1 мВ окажутся слишком велики.
Да элементарно, как тестировали еще наши диды — через резистор. Выставляете напряжение выше, берете резистор подходящего сопротивления, подключаете, замеряете реальное напряжение на ленте, отключаете, выставляете замеренное, подключаете уже без резистора и плавно повышаете до нужного тока. У меня самодельный ЛБП с временем реакции 10 мкс, он при выставлении 15 В 10 мА обычный 5 мм светодиод не сжигает, но если посмотреть осциллографом, ток за эти 10 мкс составляет несколько ампер. И я не устраиваю светодиодам такой перегрузки, а тестирую как все, через резистор.
Сами себе противоречите про ЛБП. Ибо лабораторник должен по определению подходить для всех задач, возникающих в «лаборатории» и пульсации меньше 1 мВ в том числе. И как я понимаю, не прочитали про скачки напряжения при изменении нагрузки. Ибо у импульсников с этим очень плохо.
А вот насколько ЛБП справляется с этими требованиями — это уже другой разговор.
Но импульсный БП нельзя назвать лабораторным никак.
Я на своём ЛБП (линейный, на двух ОУ) тестирую любые светодиоды без всяких костылей и дедовских методик. )))
А по ссылке пройти религия не позволила? Там четко написано:
А если мне, например, аккумуляторы всего лишь надо заряжать, зачем мне ваш линейный кипятильник?
Не, ну, серьезно, заканчивайте уже мыслить узко — если у вас одни задачи и одни требования, хорошо, но это совсем не значит, что у других они ровно такие же.
Вики — это даже не смешно, детский сад…
Я переделывал АТХ БП (на незабвенной TL494) лет 15 назад именно для зарядки разных аккумов и для запитки двигателей 24В. Т.е. это конкретный частный случай использования. Три штуки переделал для друзей, знакомых.
Ахах, то есть, вы сейчас серьезно утверждаете, что мне следует слушать вас, а не вики? )
На видео можете убедиться, что они работают абсолютно корректно.
здесь
Правда, несколько дороже. :) Может, за сертификацию, но про нее ничего.
И при этом еще и управление неудобное — без «грубо/точно».

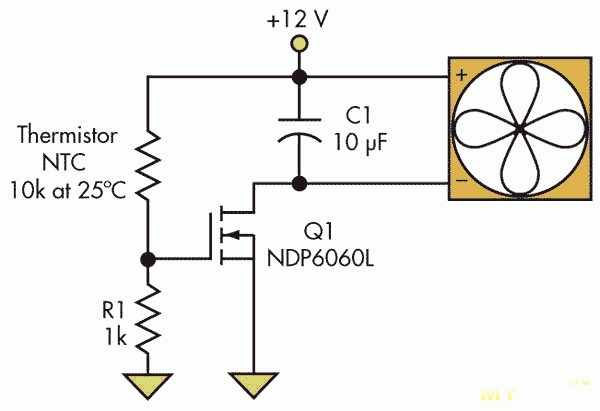

Из минусов — управление вентилятором. Оно дискретное (либо включен, либо выключен) и вентилятор достаточно сильно шумит. Если бы было плавное, в большинстве задач он бы сильно не гудел.
