Мелкое радиореле 433 МГц с кодировкой EV1527 и релейным выходом.

В комментариях к недавнему обзору на «Крохотное радиореле 433 МГц с кодировкой EV1527 и силовым выходом» mysku.club/blog/aliexpress/104662.html мелькали вопросы про подобное решение для более мощных и высоковольтных нагрузок.
Такие тоже есть, совсем слегка дороже и с типовым электромагнитным реле на выходе.
Именно таким у меня включается подсветка рабочей зоны на кухне, например.
Раньше стояла более продвинутая система с разными регулировками и режимами, абсолютная бесполезность которых выявилась в процессе эксплуатации, супруга только путалась в них почём зря и периодически беспомощно хлопала глазками))

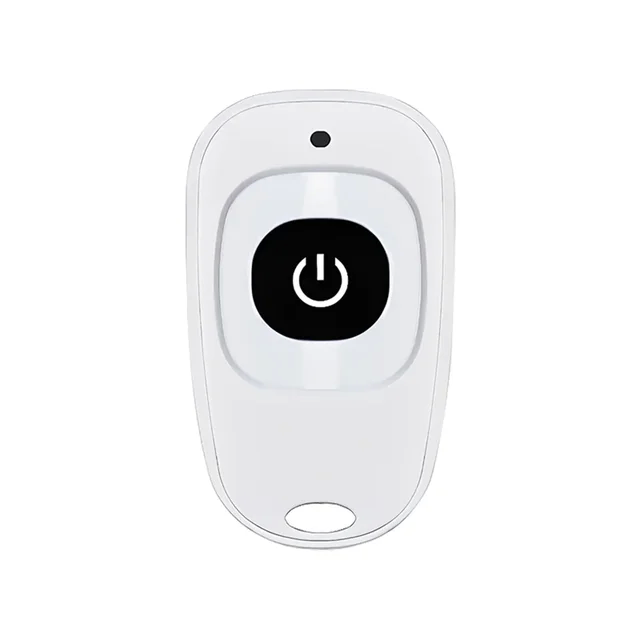

Когда монстрик, наконец, откинул копытца, я поставил обозреваемое реле, заменил жене пульт на маленький красивенький и — важно! — с единственной кнопкой, и всё сразу наладилось.

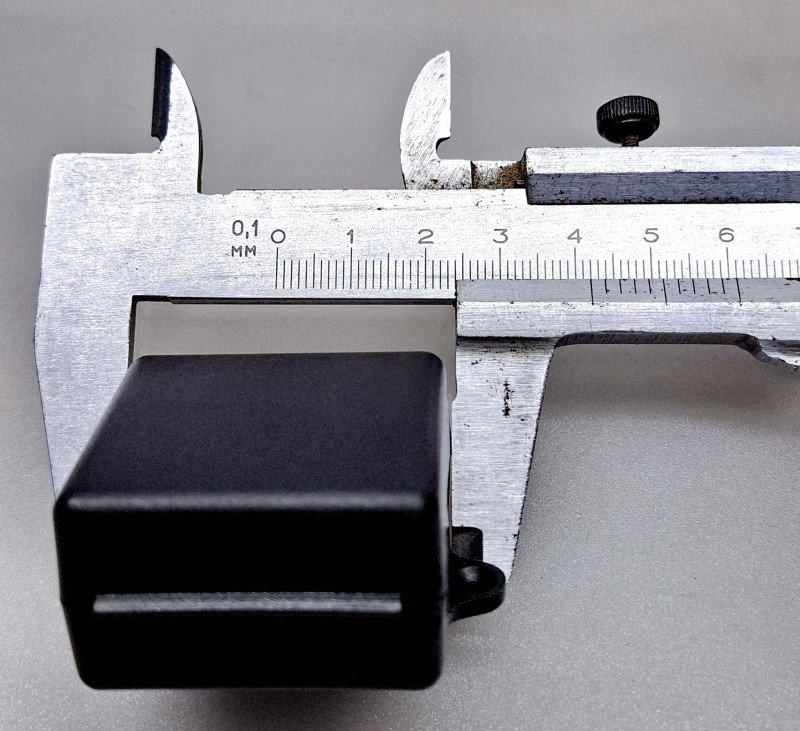

Прибор оформлен в пластиковую коробочку белого или чёрного цвета размерами 40х42х26мм (без учёта крепёжной петли):
Коммутация выполняется стандартным электромагнитным реле, полноценная контактная группа NO/NC выведена на клеммник.
На реле написано «250В/10А», но проверять его наработку на отказ при максимальной нагрузке мы не будем, процесс может затянуться.

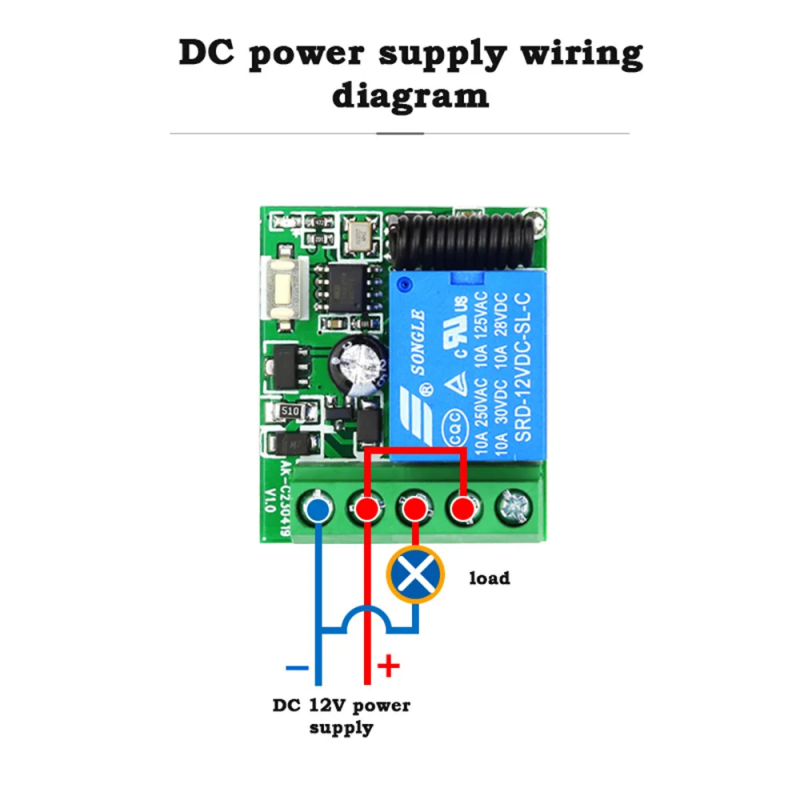

Продавец рисует такую схему подключения 12В потребителя:

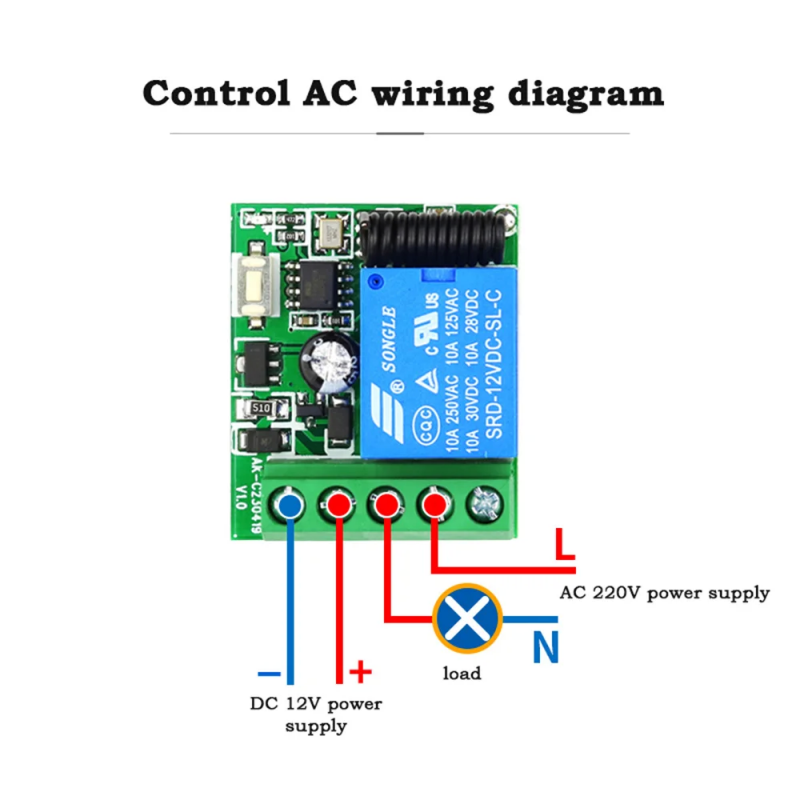

И такую — для 220В:

Всё просто и понятно, ошибиться надо постараться.

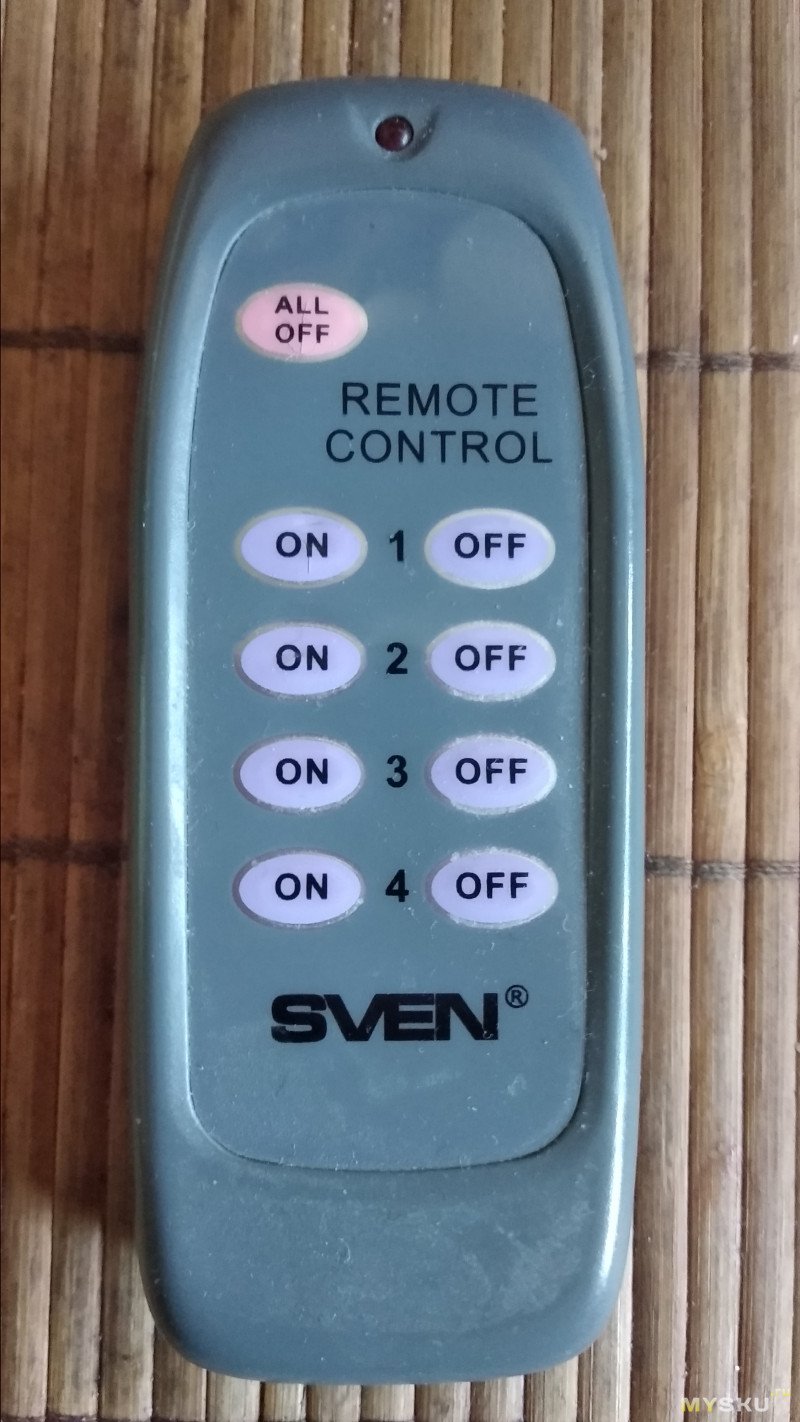

Про параметры продавец почти ничего не пишет, но тут особо и знать нечего — по выходу свойства определяются выходным реле, на котором всё написано, а по входу — пультом, тем же, что и у предыдущего прибора:

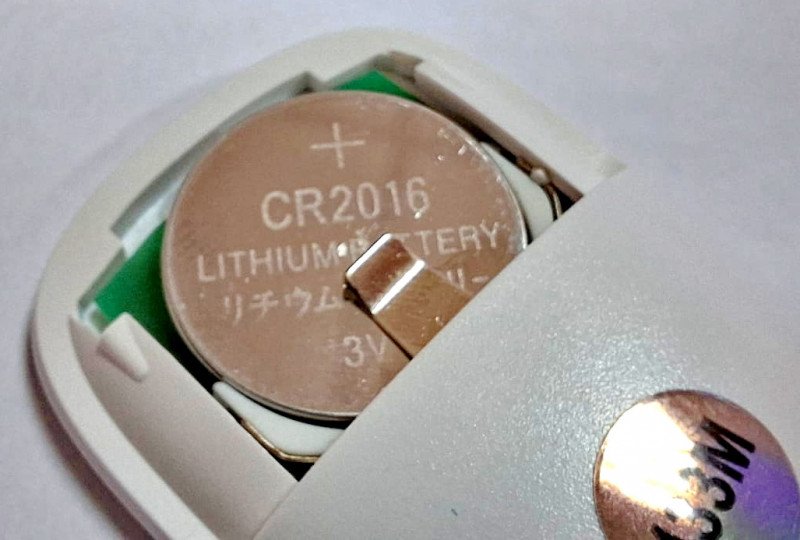

Батарейка заменяется за 5 секунд:
Купить можно тут: https://aliexpress.ru/item/1005007004269142.html

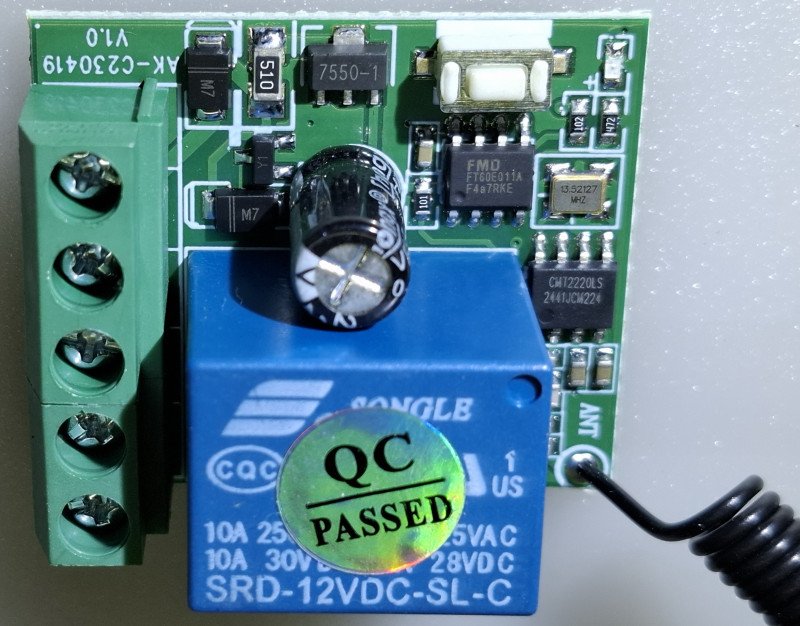

Посмотрим поближе на внутренности подопытного:
Имеем: стабилизатор 7550-1 на 5В для питания мозгов, электролитический конденсатор 220мкФ х 25В, микрик, светодиод, кварц, мелкий мосфет для включения реле, чипы FT60E011A (1KB 2V~5.5V 64Byte 16MHz FLASH 6 SOP-8 Microcontroller Unit) и CMT2220LS (new-generation, low-power, high-performance, plug-and-play based OOK RF receiver with no need for register configuration), ну и само выходное электромагнитное реле.

Антенна скручена пружинкой, в отзывах люди пишут, что расправление этой пружинки даёт +200 к навыку «чуткий слух»))

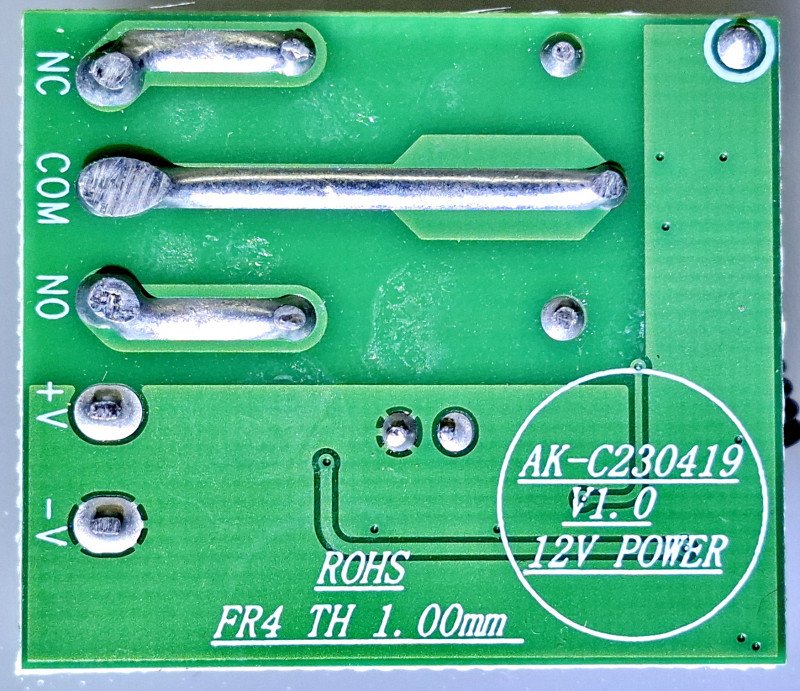

Вид снизу:
Потребляемый ток в покое — 6,7 мА, при сработавшем реле — 38 мА.

Рабочий диапазон по питанию определяется выходным реле, поскольку оно запитывается напрямую, без стабилизации.
Исследуемый образец устойчиво работает минимум от 7,6В, при этом потребляемый ток составляет 6,7 мА в покое и 28 мА при сработавшем реле.

Китаец декларирует 7 режимов работы.
1. Дублирование кнопки. Реле включено, пока кнопка на пульте нажата. Отпускаем кнопку — выключается реле.
2. Триггерный режим. Один раз нажимаем кнопку — реле включается, второй раз нажимаем — выключается.
3. Раздельный. Одна кнопка (или пульт) включает реле, другая выключает.
4. Таймер на 5 секунд. Реле включится при нажатии на кнопку и выключится через 5 секунд после её отпускания.
5. Таймер на 10 секунд.
6. Таймер на 15 секунд.
7. Таймер на 20 секунд.

Программирование элементарно осуществляется микриком на плате:
1. Дублирование: нажмите микрик один раз, индикатор загорится, затем нажмите кнопку на пульте, индикатор мигнет 3 раза — всё ОК.
2. Триггерный режим: нажмите микрик дважды, индикатор загорится, затем нажмите кнопку на пульте, индикатор мигнет 3 раза — всё ОК.
3. Режим раздельный: нажмите микрик трижды, индикатор загорится, нажмите на пульте кнопку включения, индикатор мигнет 3 раза, затем нажмите на пульте кнопку выключения, индикатор опять мигнет 3 раза — всё ОК.
4 по 7. Режимы таймера: нажмите микрик нужное количество раз, нажмите на пульте кнопку включения, индикатор мигнет 3 раза — всё ОК.
8. Очистка всех кодов из памяти: нажмите и удерживайте микрик в течение 5 секунд, пока индикатор не мигнёт 5 раз, указывая на успешную очистку кода.

Если что-то пошло не так, через 15 секунд реле выйдет из состояния обучения и индикатор погаснет.

Приборчик очень недорогой, удобный и полезный в случае, когда необходимо управлять нагрузкой 220В, поскольку выходные клеммы реле гальванически отвязаны от схемы управления.

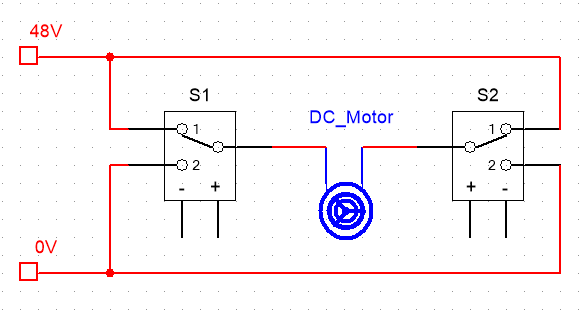

Полноценная контактная группа NO/NC позволяет строить различные комбинированные решения. Например, можно поставить два таких прибора и с одного двухкнопочного пульта управлять направлением вращения двигателя постоянного тока: нажал одну кнопку — ворота поехали вправо, нажал другую — поехали влево.

Вот так:

Считаю нелишним постоянно иметь пару таких про запас, и всем рукоделам рекомендую!
