Флюс гель 2UUL SC17

Сегодня в обзоре флюс-гель 2UUL SC17. Возможно, многие уже обратили внимание, что флюсы — это моё «больное место». Я покупаю за свои, «угощаюсь» у друзей, беру пробники у фирм-производителей, если предоставляется такая возможность, и при случае стараюсь купить какую-нибудь китайскую новинку на пробу. Вот и 2UUL SC17 я покупал в начале сентября 2025 года и время от времени пользуюсь.

Я не в курсе, кто кроме меня использует 2UUL SC17, не встречал реальных отзывов и обзоров,
поэтому попробую рассказать об этом флюсе подробнее. Как обычно, буду им паять, греть, нюхать, щупать высоким напряжением, испарять и дымить, одним словом, попробую флюс по его прямому назначению и попробую на вкус, запах, цвет и прочее, шучу, на вкус пробовать не буду.

Сравню его с другими моими флюсами и сделаю честный вывод о его применении.

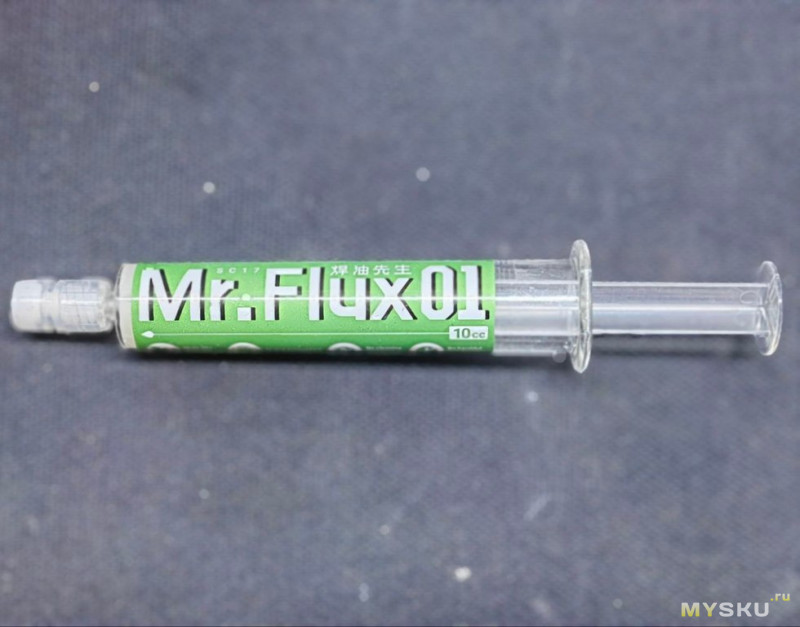

Параметры продукта с сайта продавца
Название продукта: Мистер Флюс 01
Бренд: 2UUL
Код продукта: SC17
Вес нетто: 23 г
Общий вес: 39 г
Чистый контент: 10cc
Размер продукта: 25 мм х 22 мм х 175 мм
Размер упаковки: 40 мм х 26 мм х 215 мм



В первую очередь я буду сравнивать SC17 с уже понравившимся мне SC14 из этого обзора
На запах неактивированный флюс имеет сладковатый не яркий, нейтральный запах, не вызывающий неприятных реакций.

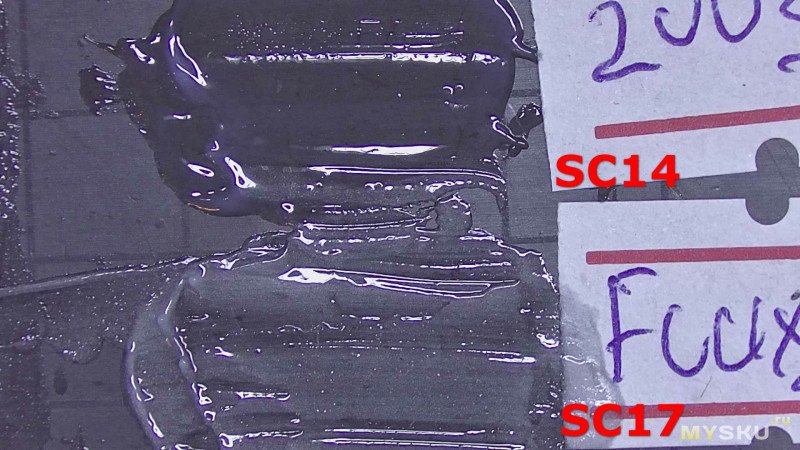

По консистенции очень похож на SC14, но видны какие-то вкрапления, если консистенция SC14 более равномерная, то SC17 чуть более концентрированный.
По густоте и желеобразности, они абсолютно одинаковы.


По запаху, при нагреве имеет более агрессивный и более сильный запах чем SC14
По дыму, одинаков с SC14, дымит меньше чем IF8300
Коксование одинаково с SC14, при обычном применении почти не коксуется, но при очень длительном нагревании жалом паяльника коксуется, не так быстро и в меньшей степени чем IF8300

Переходим к самому важному, измерениям.
Как я уже не раз говорил, мои измерения это не настоящий SIR тест, но имеет тот же смысл и дает близкие результаты.

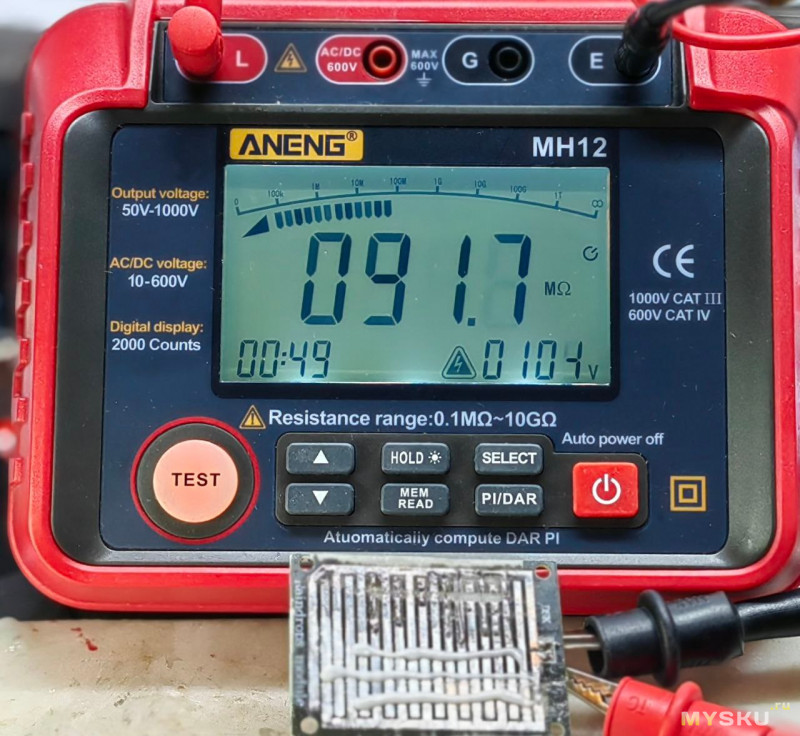

Измеряю свеженанесенный флюс. Показания ~91МΩ

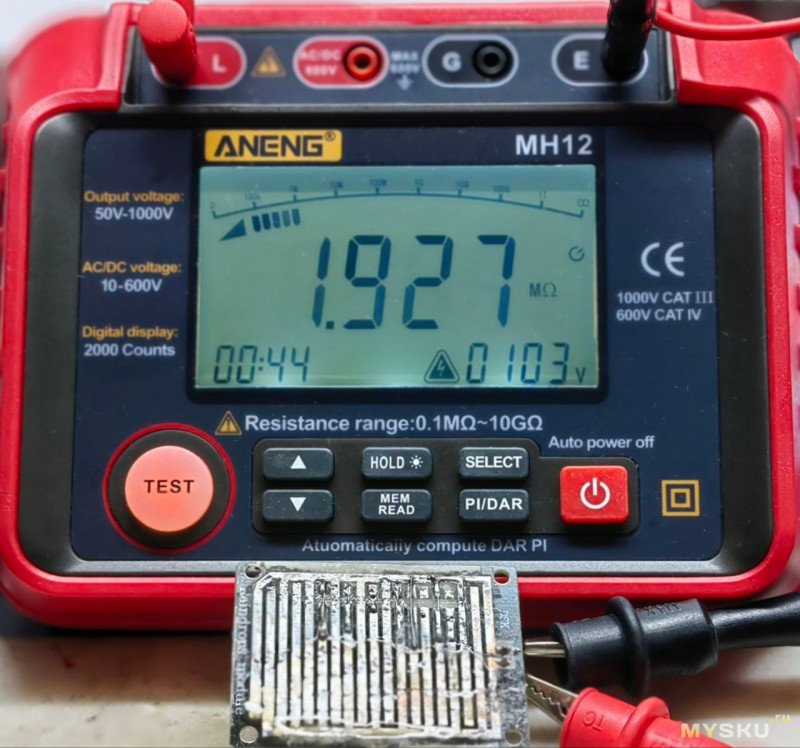

Грею паяльником на температуре 240 градусов и делаю измерение 1.9МΩ
После паяльника даю остыть до комнатной температуры и повторяю измерение 2.6МΩ.
Надо понимать, что это не до конца активированный флюс, большое количество остатков неактивированного флюса.
Забыл переключить на 100 вольт тестер, но при таком сопротивлении показания будут одинаковы.

Прогреваю по профилю до 240 градусов и даю остыть.

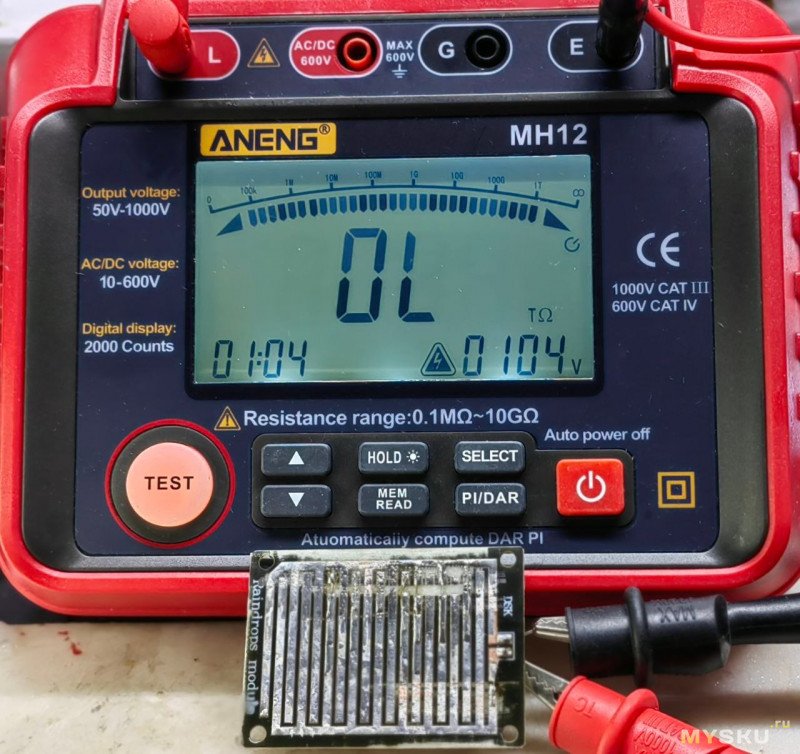

На 100 вольт, показания-бесконечность.

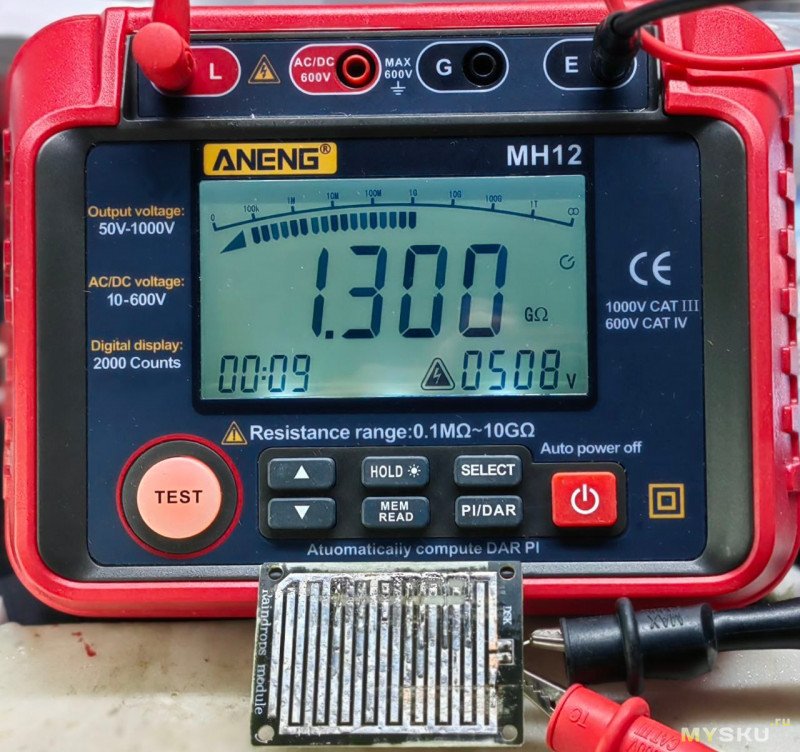

Переключаю мультиметр на 500 вольт и тут уже сопротивление 1.3GΩ.
Но после полного длительного остывания, даже на 1000 вольт, показания мультиметра -бесконечность.
И что касается активности при пайке. Претензий нет как пайкой паяльником так и BGA. Активность флюса хорошая, застарелый и окисленный стеклотекстолит паяет хорошо.

Выводы
При пайке паяльником желательно отмывать флюс — при большом его количестве он может не успеть полностью активироваться.
При работе феном или при пайке BGA флюс активируется полностью (если не наносить его килограммы).
Полностью активированный флюс не требует отмывки и превращается в стекловидный слой.

Видео пример активности флюса
Видео пример дымности флюса

Флюс рабочий, его можно смело покупать и использовать, но с маленькой оговоркой о его окончательном качестве можно будет судить только после более длительного периода наблюдений.

Я по-прежнему остаюсь на SC14, у него менее агрессивный запах, но и SC17 использую, осталось пол шприца.

Обзор на флюс SC14
Обзор на мини вентилятор с фильтром

По традиции, на вопросы отвечу, обзор дополню.

Добавлено: прогретая до 80 градусов тестовая плата, при измерениях на 100 вольт, показывает бесконечность, влажность в помещении 50%
