"Модуль светодиодного освещения GREATZT CD4017" - индикатор звука за 20 минут
- Цена: 88 ₽
- Перейти в магазин
Очень простой конструктор для пайки, который, имхо, невозможно запороть даже новичку.

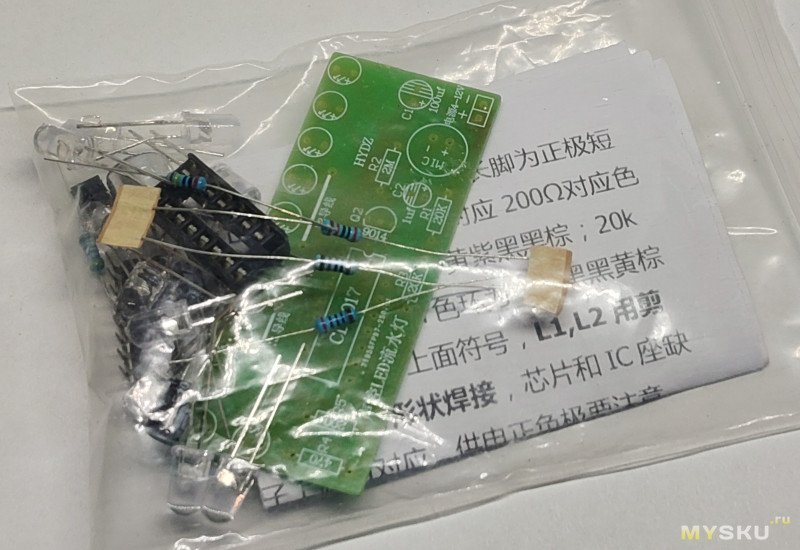

Для пайки устройства, которое покажет мне ритм (уровень?) звука, заказал этот набор:
Светодиоды — разноцветные,пригодятся в будущем, об этом в отзывах на странице товара только узнал:

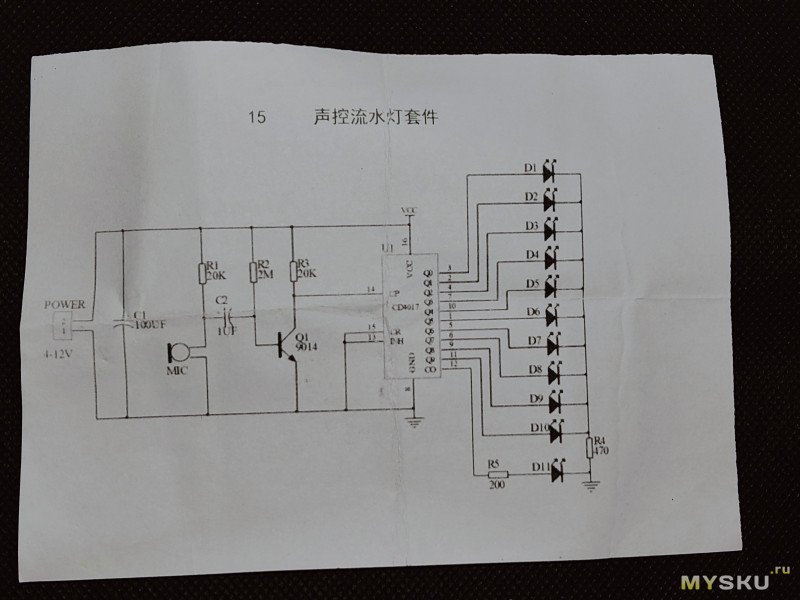

Принципиальную схему чётко пропечатали (в отличии от другого набора):

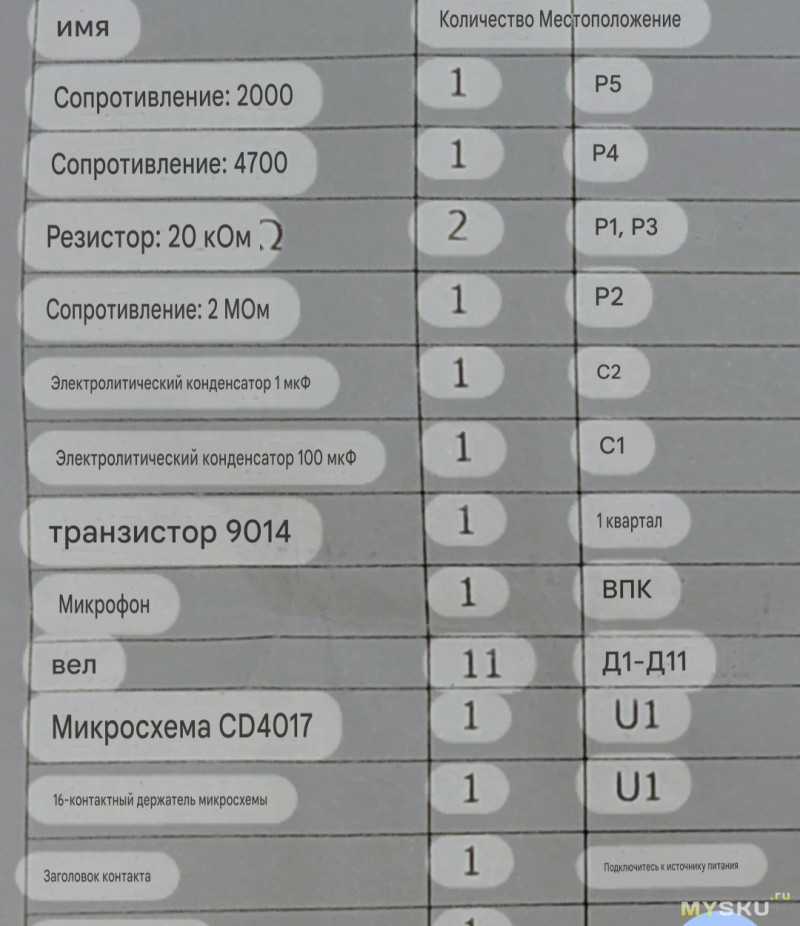

Тут всё ясно, слева номиналы, справа требуется перевод:
Про перемычки L1 и L2 — хорошо, что перевёл, мог «прощёлкать» этот момент:
Хотя про 5V не понял, на плате ниже будет пометка «4-12V»:
Платка аккуратная, но пару пятачков я таки снёс, пока паял, пришлось перемычку делать… Учебная плата, для того и покупалась:

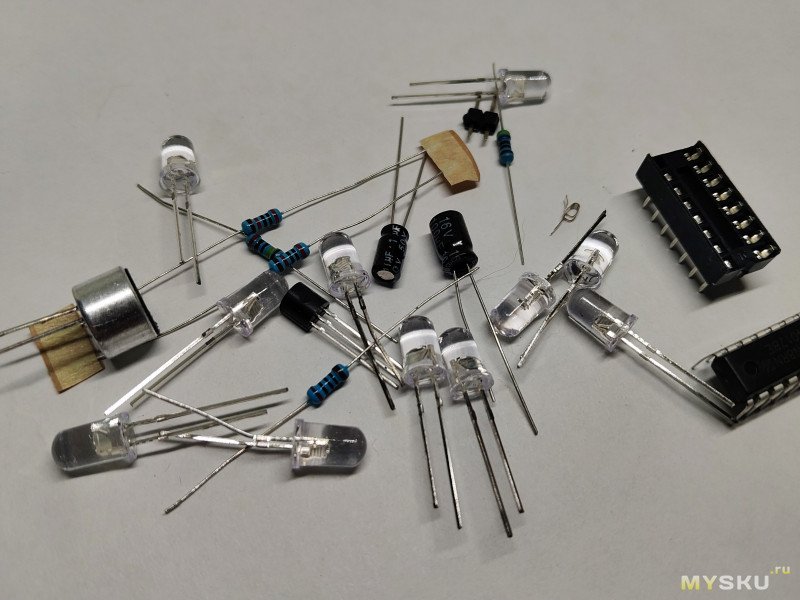

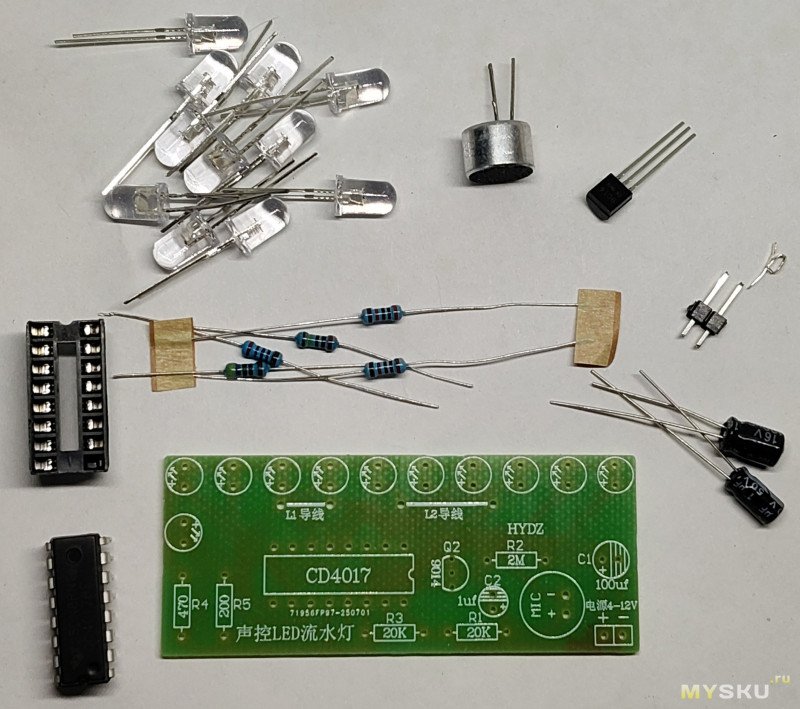

Комплектация — в порядке, всё на месте (светодиодов 11 шт):

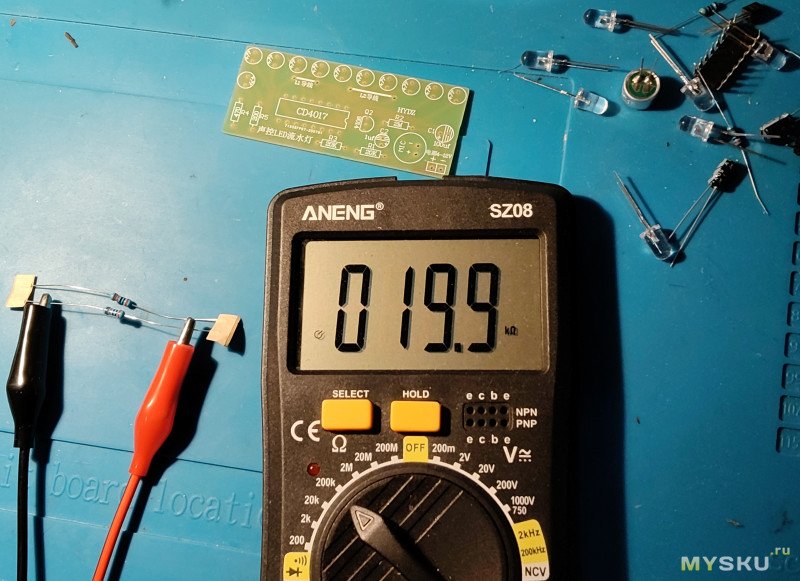

Уточнил номиналы резисторов;

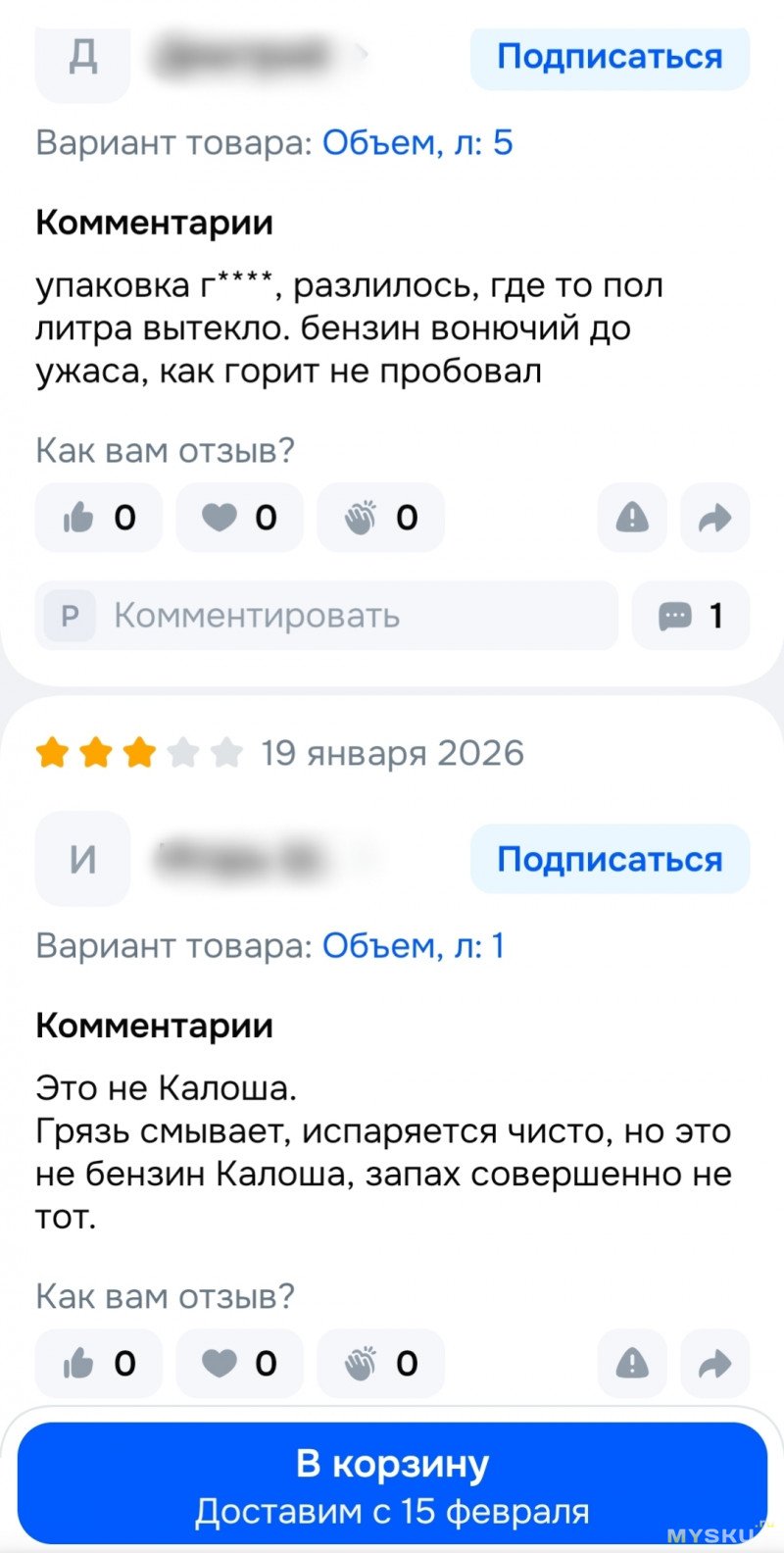

Паялось — медным жалом, флюс ЛТИ — 120 и припой (без канифоли, Рязань), после смыл Калошей:
Во время пайки применял методы и «взять припой на жало», и «подавать припой напрямую», главная ошибка была — выбор формы наконечника.

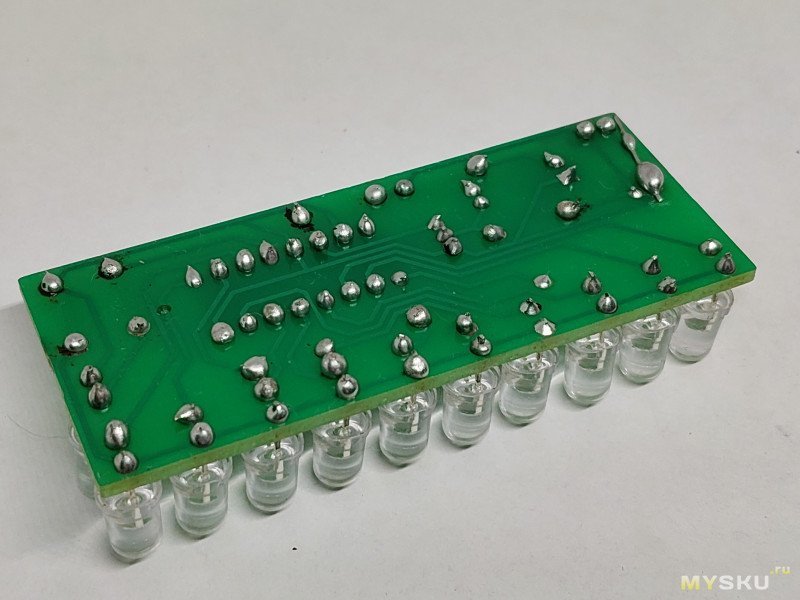

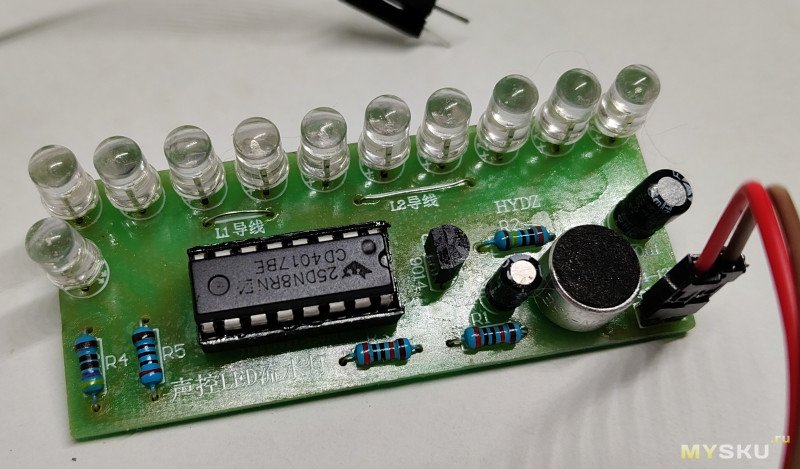

Но в итоге — плата собрана (да, я не монтажник махровый, паяю как умею, прогресс личный вижу по сравнению с прошлыми сборками):

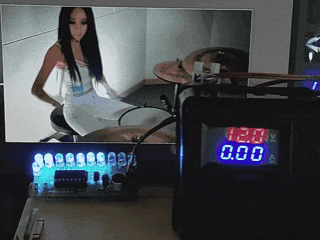

И — при питании 12V от блока питания — прекрасно всё заработало (если gif мало — в приложении ссылка на видео есть):
✅ Итоги:
✔️Впечатления от сборки — отличные. Если Вам интересно затестить новые флюсы/припои/приёмы работы — то что нужно.
✔️ Сам прибор — мне не зашёл. Прям вот ритм-ритм он не чётко «ловит», возможно схемы посложнее, да напрямую подключённые (физически, не микрофоном) к усилителю могут дать желаемое. Но не эта плата — и басов накручивал, и с эквалайзером (Equalizer APO) «игрался», не… То каша (в свечении), то «чуйка» засыпает… серединку выбрал, ± вполне для тестовых включений подошло (но не на постоянку).
✔️ Процесс работы примерно таков — при отсутствии звуков горят 2 светодиода (переливаясь тремя цветами «желтый/красный/синий», свечение ярко-непонятное, сфотографировать нереально точный цвет). Как только появляется громкий звук — огни «идут» дальше по цепочке, как только звук пропадает, опять встают с интервалом между собой (когда 5, когда больше) в несколько светодиодов.
Спасибо за внимание.
Для пайки устройства, которое покажет мне ритм (уровень?) звука, заказал этот набор:
Светодиоды — разноцветные,
Принципиальную схему чётко пропечатали (в отличии от другого набора):
Тут всё ясно, слева номиналы, справа требуется перевод:
Про перемычки L1 и L2 — хорошо, что перевёл, мог «прощёлкать» этот момент:
Хотя про 5V не понял, на плате ниже будет пометка «4-12V»:Платка аккуратная, но пару пятачков я таки снёс, пока паял, пришлось перемычку делать… Учебная плата, для того и покупалась:
Комплектация — в порядке, всё на месте (светодиодов 11 шт):
Микросхема CD4017BE представляет собой десятиразрядный счетчик с декодером, разработанный компанией Texas Instruments. © из сети.
Уточнил номиналы резисторов;
Паялось — медным жалом, флюс ЛТИ — 120 и припой (без канифоли, Рязань), после смыл Калошей:
Во время пайки применял методы и «взять припой на жало», и «подавать припой напрямую», главная ошибка была — выбор формы наконечника.
Но в итоге — плата собрана (да, я не монтажник махровый, паяю как умею, прогресс личный вижу по сравнению с прошлыми сборками):
И — при питании 12V от блока питания — прекрасно всё заработало (если gif мало — в приложении ссылка на видео есть):
✅ Итоги:
✔️Впечатления от сборки — отличные. Если Вам интересно затестить новые флюсы/припои/приёмы работы — то что нужно.
✔️ Сам прибор — мне не зашёл. Прям вот ритм-ритм он не чётко «ловит», возможно схемы посложнее, да напрямую подключённые (физически, не микрофоном) к усилителю могут дать желаемое. Но не эта плата — и басов накручивал, и с эквалайзером (Equalizer APO) «игрался», не… То каша (в свечении), то «чуйка» засыпает… серединку выбрал, ± вполне для тестовых включений подошло (но не на постоянку).
✔️ Процесс работы примерно таков — при отсутствии звуков горят 2 светодиода (переливаясь тремя цветами «желтый/красный/синий», свечение ярко-непонятное, сфотографировать нереально точный цвет). Как только появляется громкий звук — огни «идут» дальше по цепочке, как только звук пропадает, опять встают с интервалом между собой (когда 5, когда больше) в несколько светодиодов.
Спасибо за внимание.
Приложение
Самые обсуждаемые обзоры
| +48 |
3419
204
|
| +163 |
5563
165
|
Пс — На ударных A-Yeon.
Кавер от A Yeon на трек «Muse — Hysteria».
В поиске много каверов с ней, на ударных пулеметит только в путь))
Пока на БП не смотрю, есть плата усилителя не собранная, и шумодав (он собранный, но выводы надо прицепить и питание).
Особенно про «вначале откусить, потом загнуть», да и вообще… Тема, спасибо ¯\_(ツ)_/¯
— этому обзору от Кирыча в августе 10 лет стукнуло…
По секрету — эта пайка была с помощью станции. Но терпение… Обзор почти готов, намного объемней чем про этот индикатор.
я обычно всегда вспоминаю про то почему нельзя любить девушку на Красной площади…
отгонялзаменял режиссёр, это не считается)А вот факты — половина массовки в тех кадрах обычные люди и их реакция… xDD
Фильм кст интересен тем, что снят на цифру сразу, без плёнок. Четкость в кадре почти FullHD.
потныесамые кровные… нет жалости к увлечениям. Деталь должна быть приколочена как в последний раз))Самая хорошая из всех.
Да, знакомые тоже сказали «шаров навалил»...=)) я не стал снимать лишнее, как получилось, так получилось… В след раз поменьше буду на жало брать припоя…
Жало очищаешь от припоя, флюс добавляешь на жало, либо на пятак и собери излишки
Чем паял, припой с канифолью внутри? Если им, то в этом твоя ошибка… Подносишь жало к пятаку печатной платы, в который уже вставлен вывод, разогреваешь не надавливая сильно, подносишь припой, он сам растечется вокруг вывода, а лишнее останется на жале
Да, оплетку можно соорудить из кабеля тв.
Чтобы исправить, добавь флюс/канифоль места пайки, поднеси чистое разогретое жало под углом биссектрисы между поверхностью платы и выводом. Лишнее олово уйдет в жало.
А при начальной пайке на место пайки добавляешь флюс/канифоль, разогреваешь жалом, подносишь пруток олова на место пайки, оно растечется как надо.
Красным — этим жалом в основном делал.
Зелёным — когда дошло, что надо сменить всё-таки геометрию явно.
лунка есть на катриждах для пайки микроволной (BCM2) они в 2-3 раза дороже

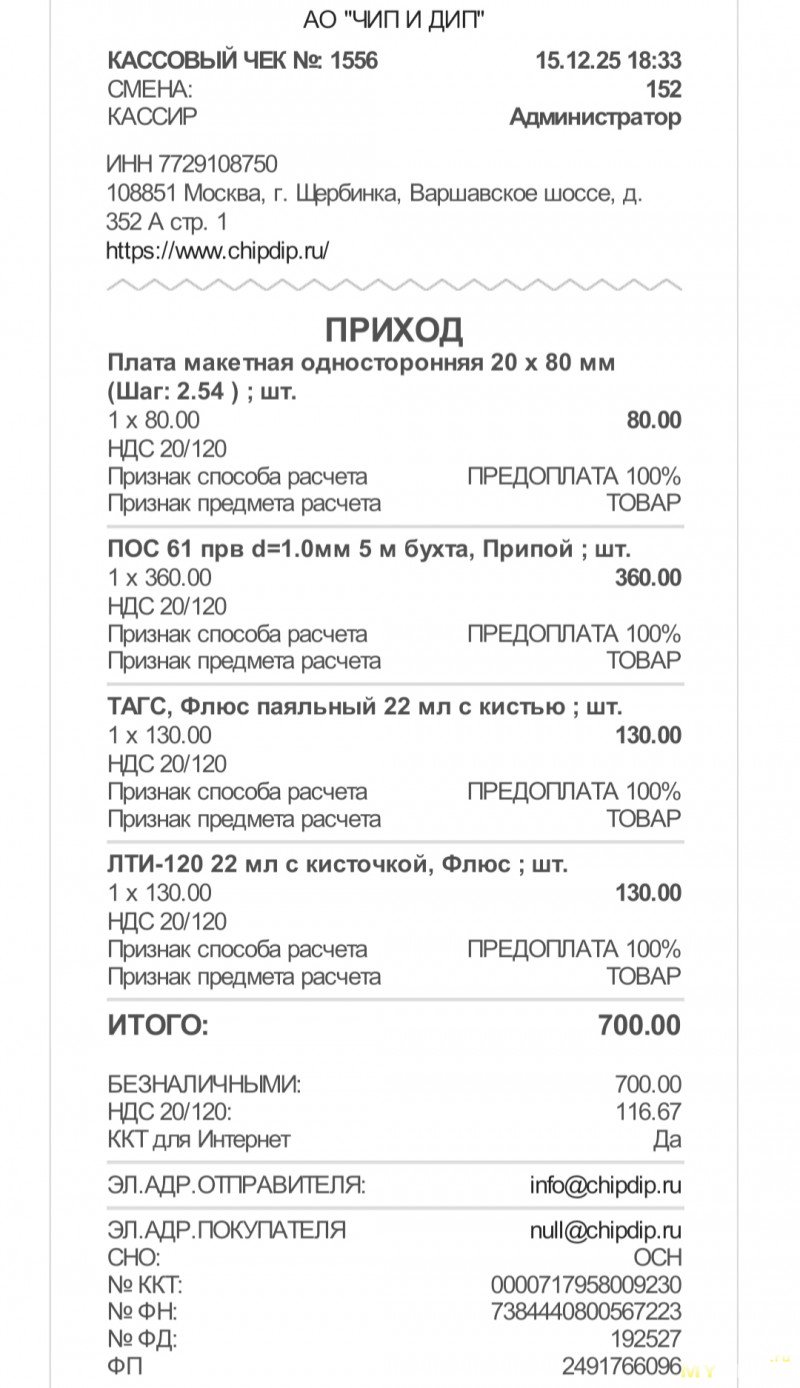

Могу чеки сюда закинуть, если не шутите (¬､¬)
