Набор паяльных жал из меди 900M-T, 5 шт.
- Цена: 133 руб.
- Перейти в магазин
Небольшой, аккуратный набор. Привожу в чувство сильно б/у паяльник. Обзор (+доп. материалы).
***
Обзор скорее для новичков в деле пайки — те,
кто давно «в теме» — отлично знают этот набор,
да и обзоры были на PlusPda:
1) Такие жала + похожий паяльник (2025г., darken123) — тут.
2) Похожий набор (но 10шт, 2018г., 4ov) — тут.
И ещё материал по теме:

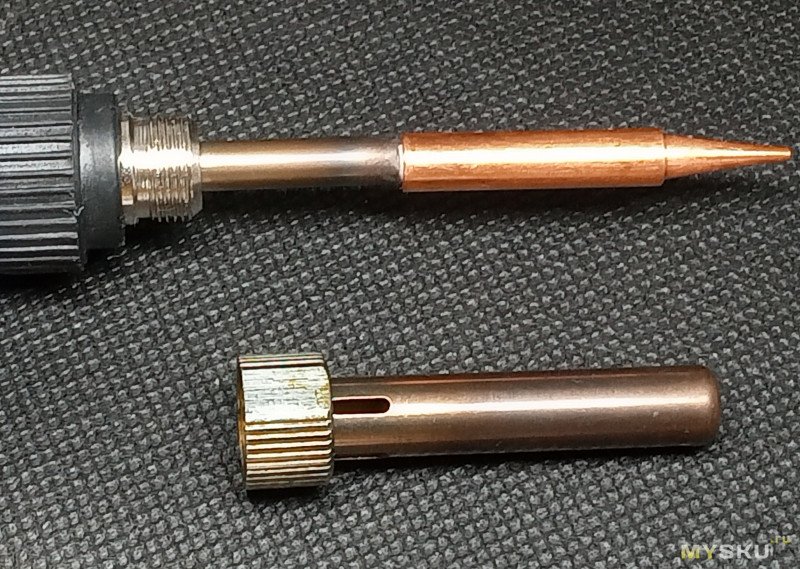

Медные гильзы и доработка жал T900 (2024г., vlo) — тут.
***

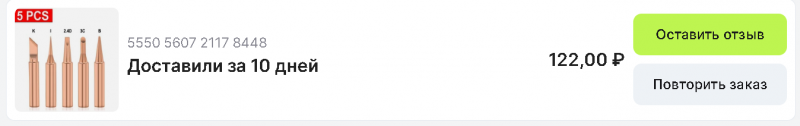

Инструмент давно (имхо, со дня покупки) требовал вмешательства и час Х настал — приехал набор с известного сайта:

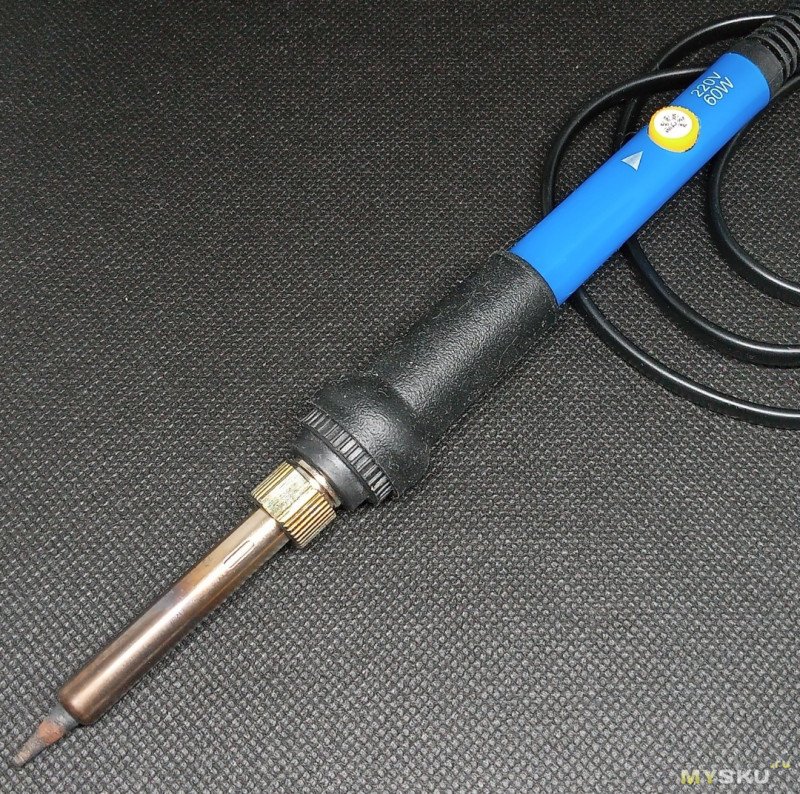

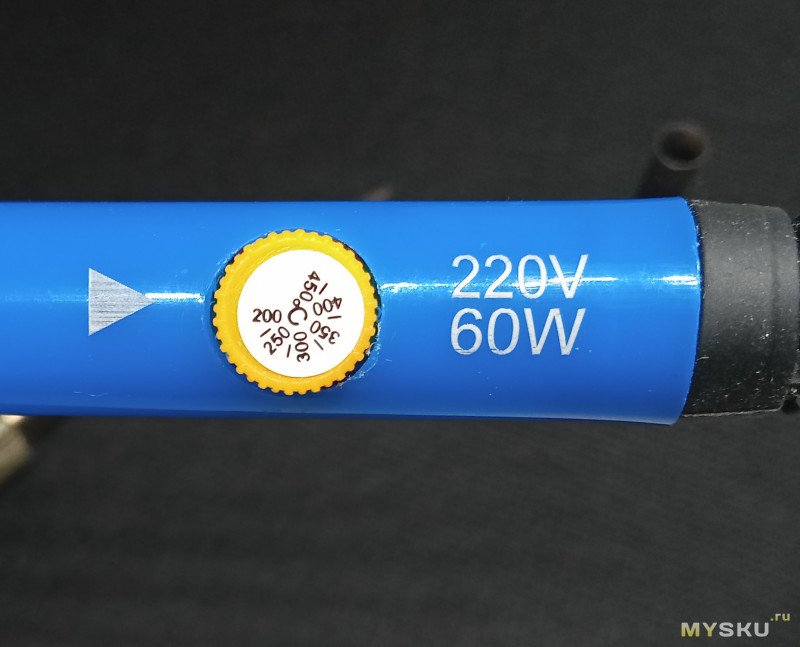

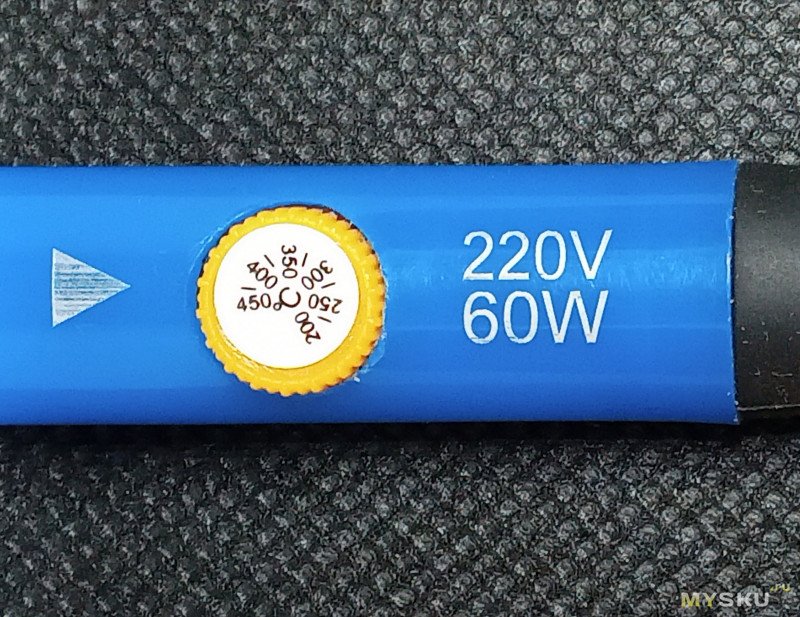

В технические термины не вдаваясь — если у Вас похожий паяльник, как на фото ниже, то подойдёт:
Упаковка — зип-лок из очень толстого полиэтилена:

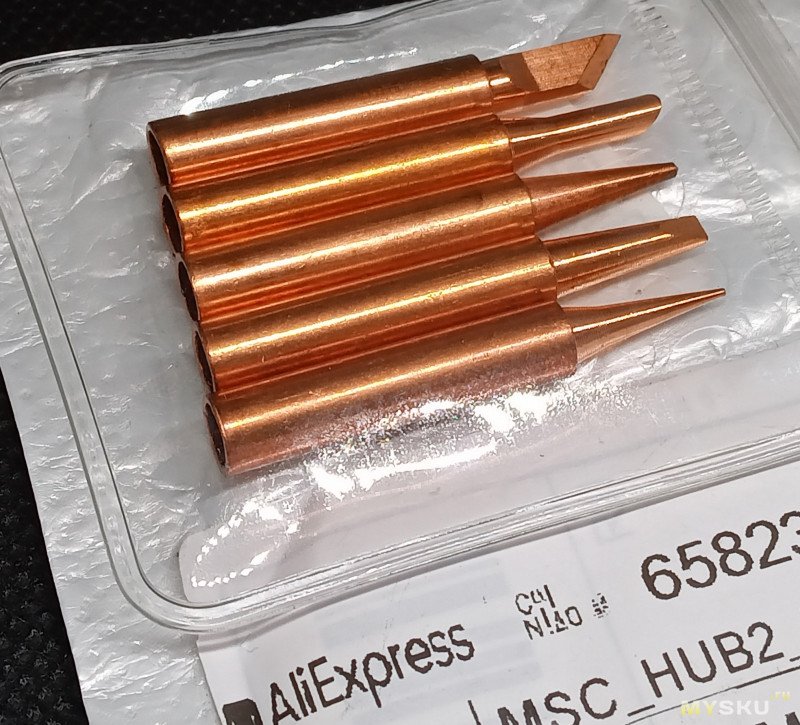

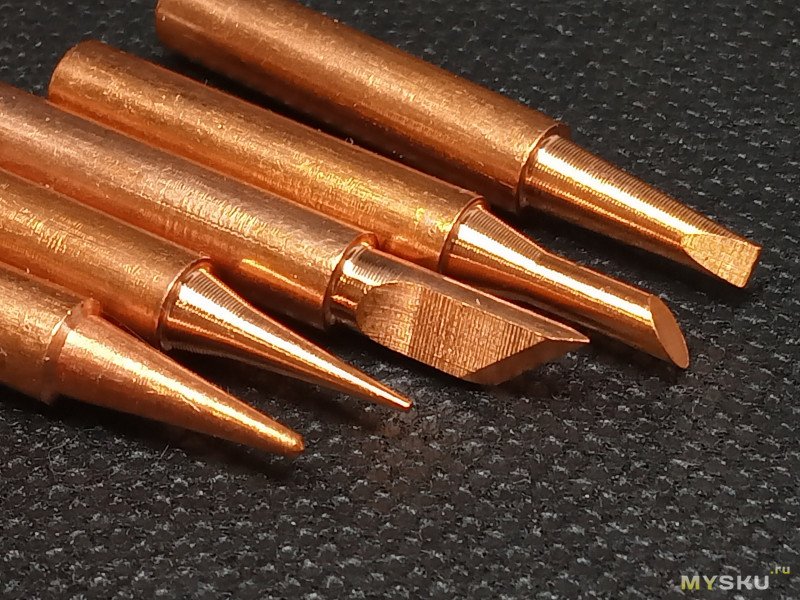

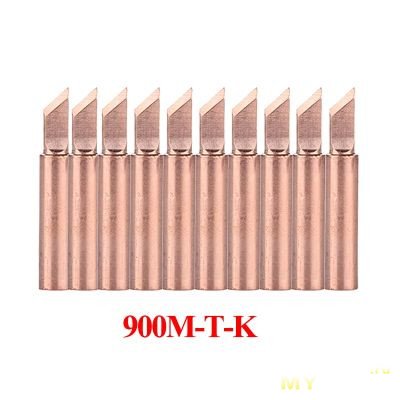

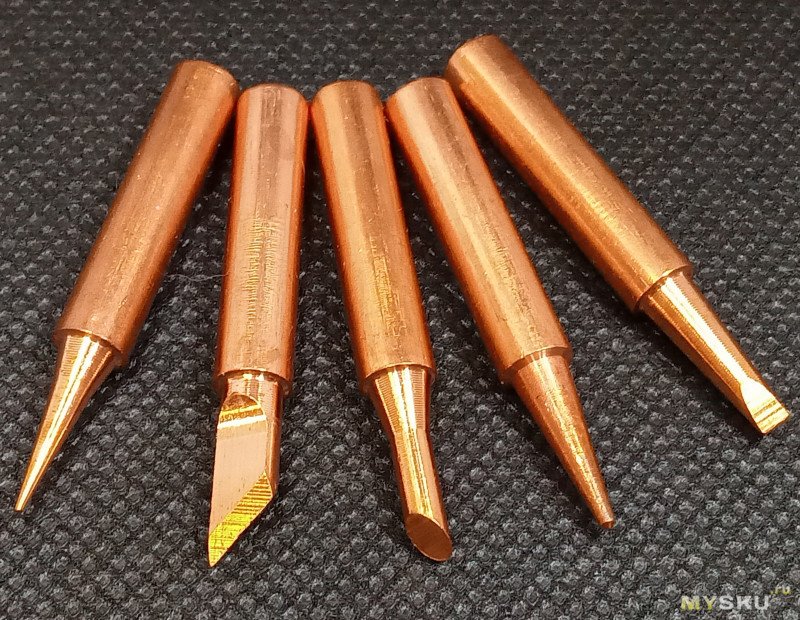

Блестящие новые, медные жала (цену помним?;)):
Технические характеристики (со страницы товара):
Вес каждой — по 3 грамма.

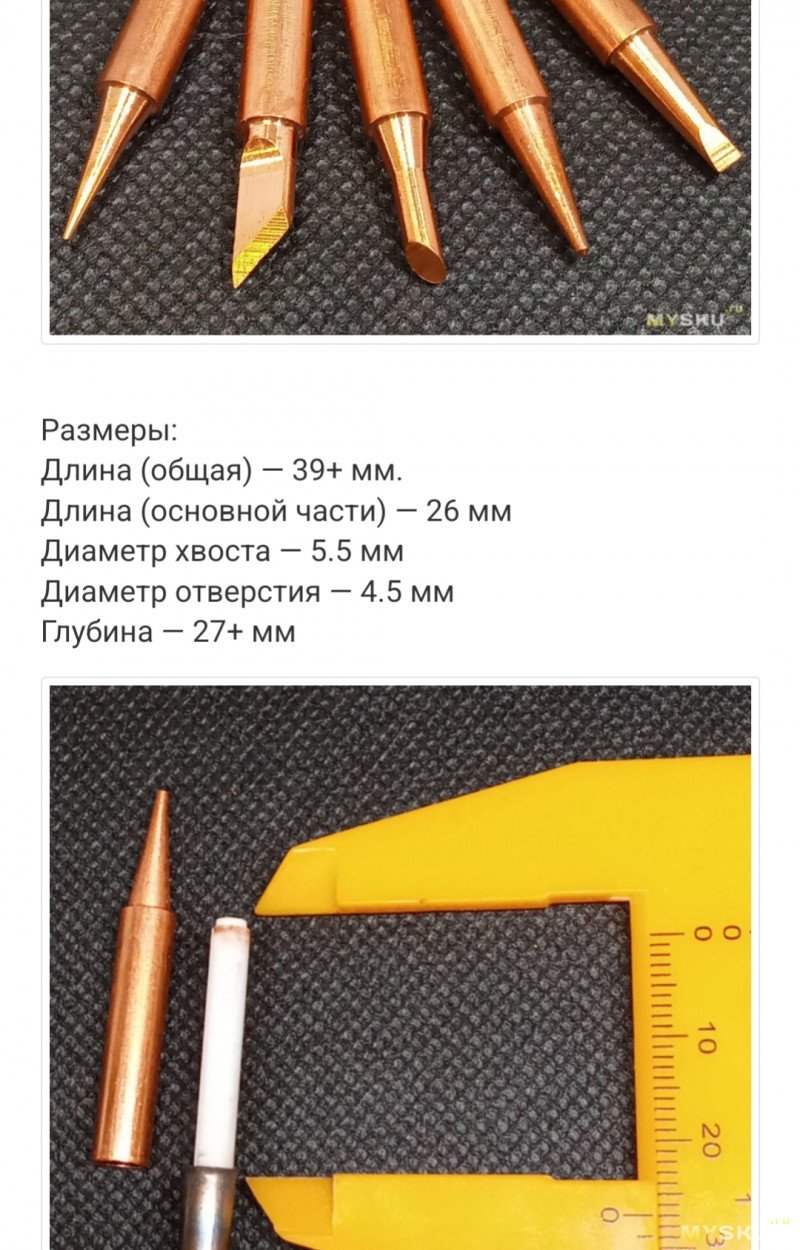

Размеры:
Длина (общая) — 39+ мм.
Длина (основной части) — 26 мм
Диаметр хвоста — 5.5 мм
Диаметр отверстия — 4.5 мм
Глубина — 27+ мм

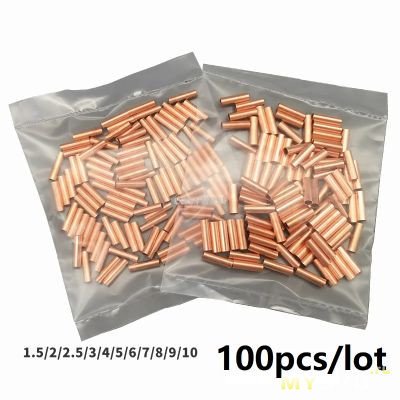

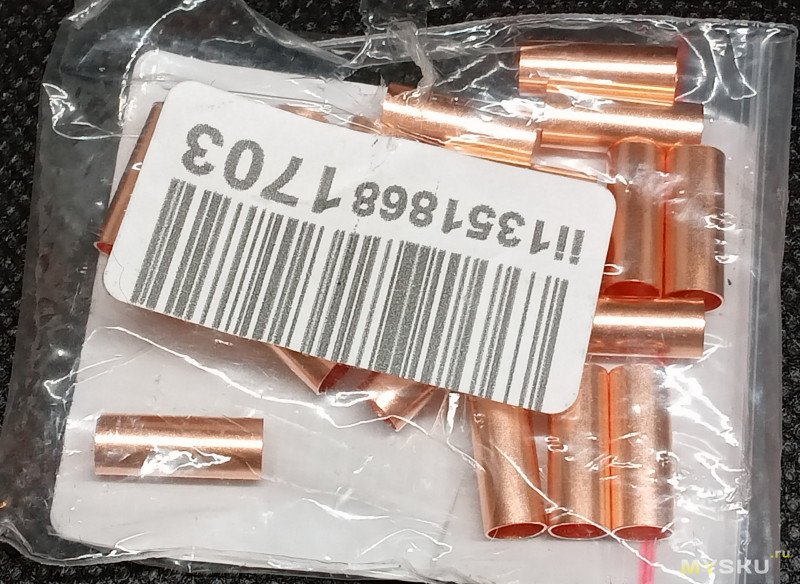

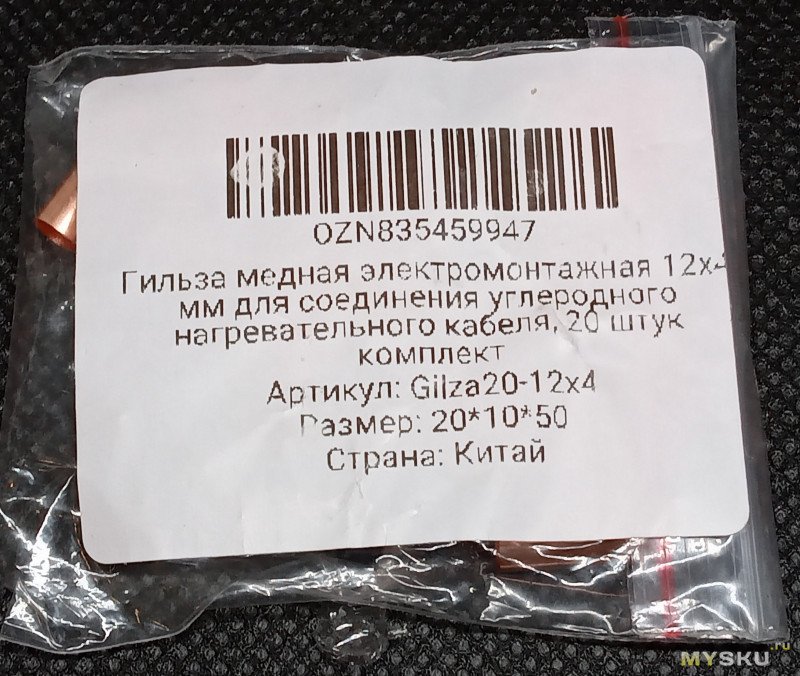

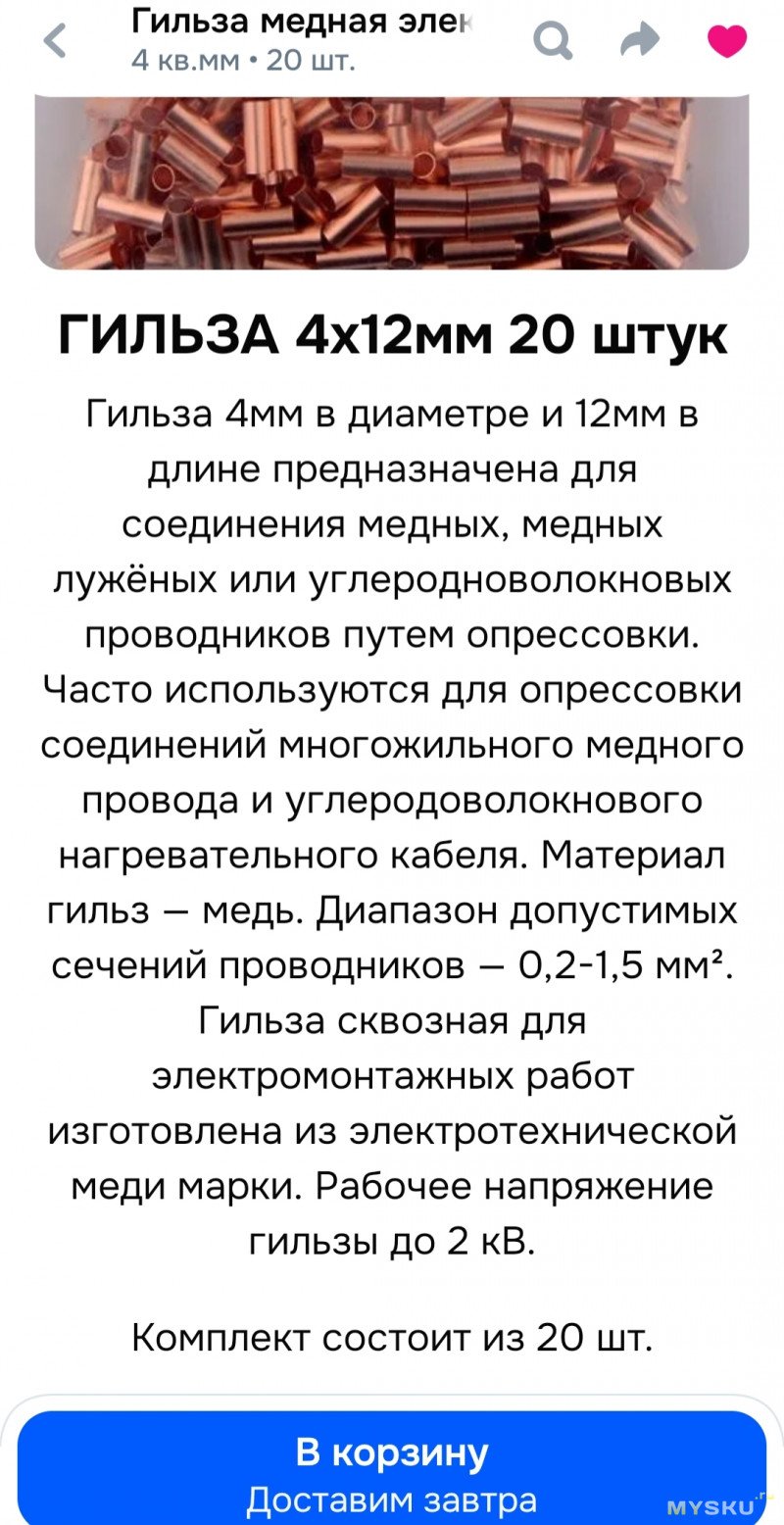

Дополнительно были приготовлены гильзыдля нагревателя (покупал за 240рую, сейчас внезапно 600+...=/), 12х4мм:
Проваливались вначале под кожух:
Подогнул у этого кожуха край немного:
Чётко — 2 гильзы встали:

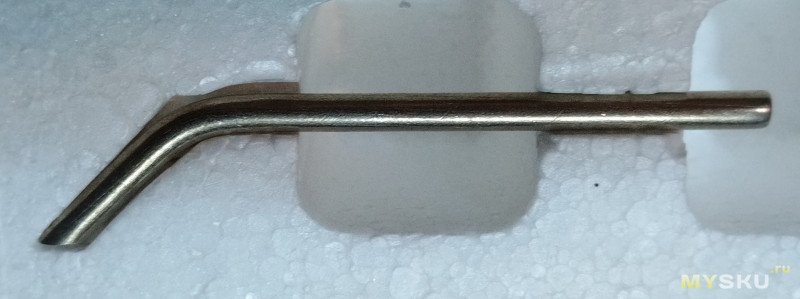

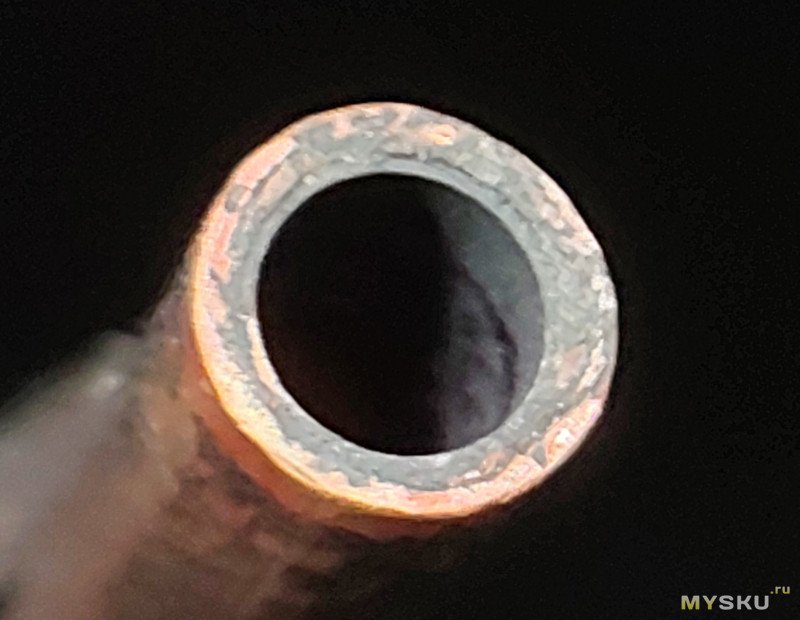

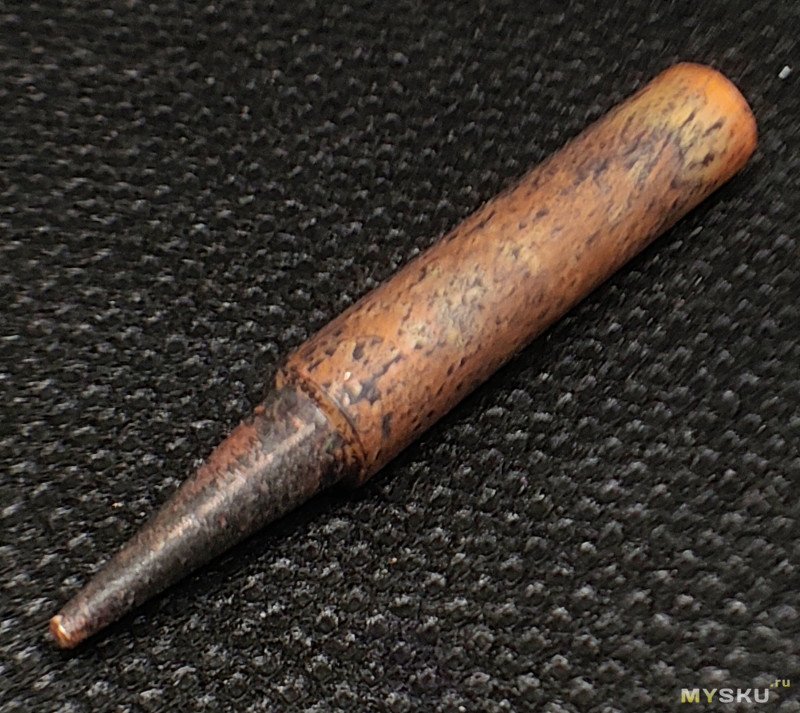

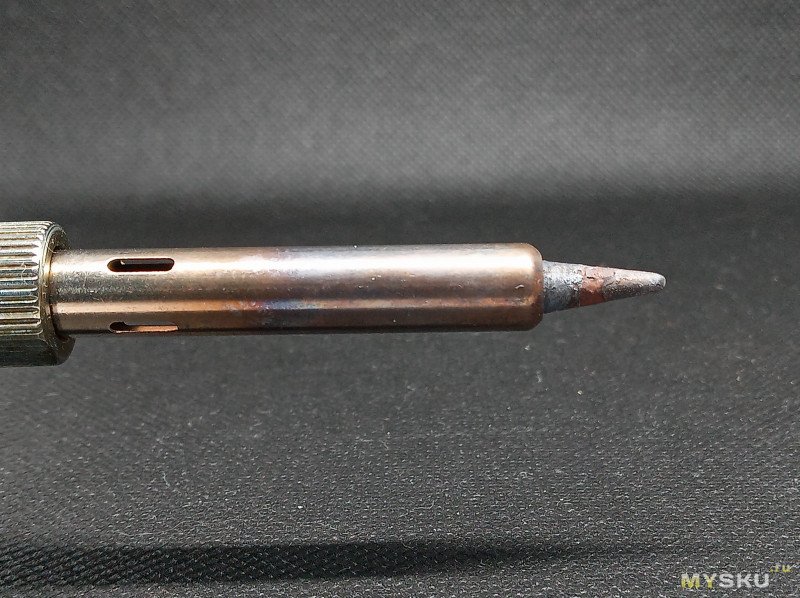

Старое жало:

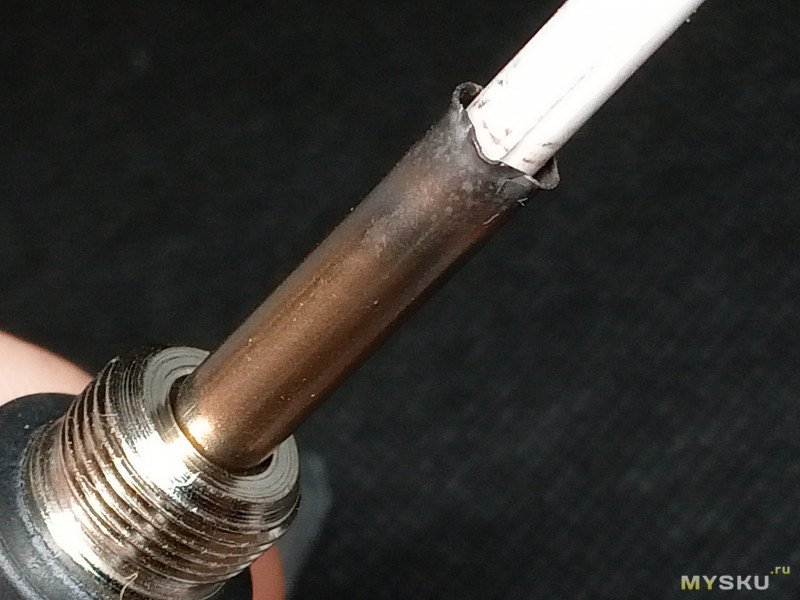

Чем нравится паяльник (кроме своих характеристик) — легко разбирается:

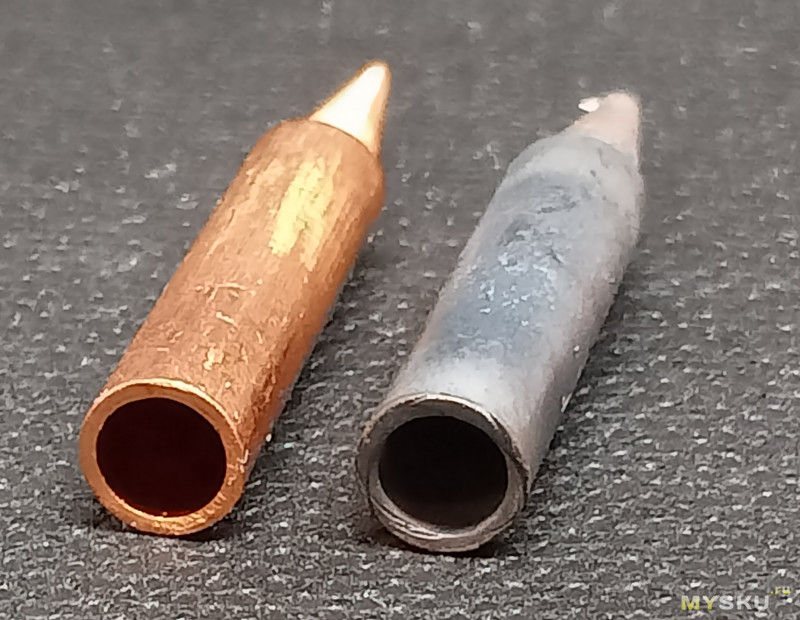

Подобрал более близкое к оригиналу по форме жало:
Старое — магнитит, новые — нет:

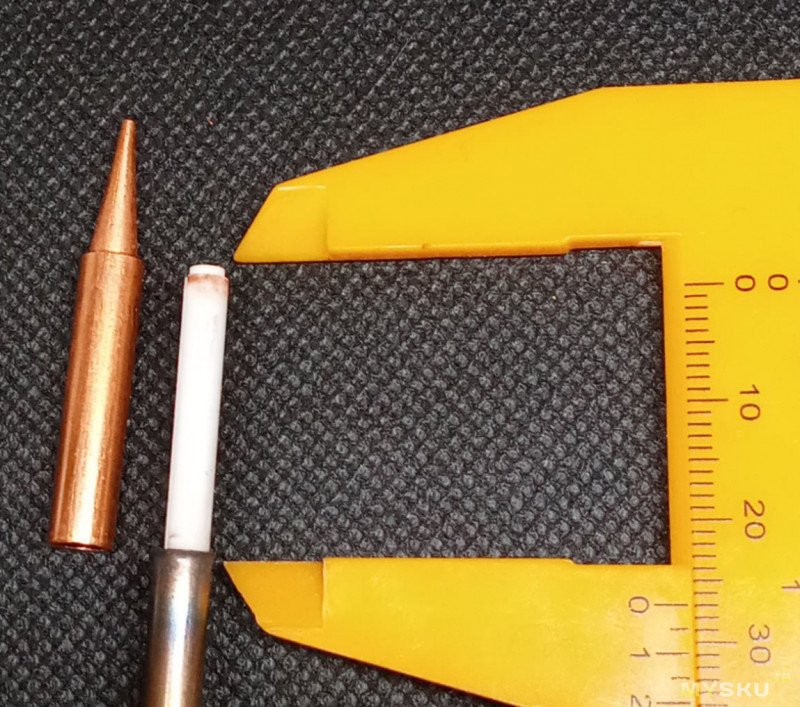

Размеры выше были:
2 втулки 12х4мм на нагреватель и сверху новенькое жало:

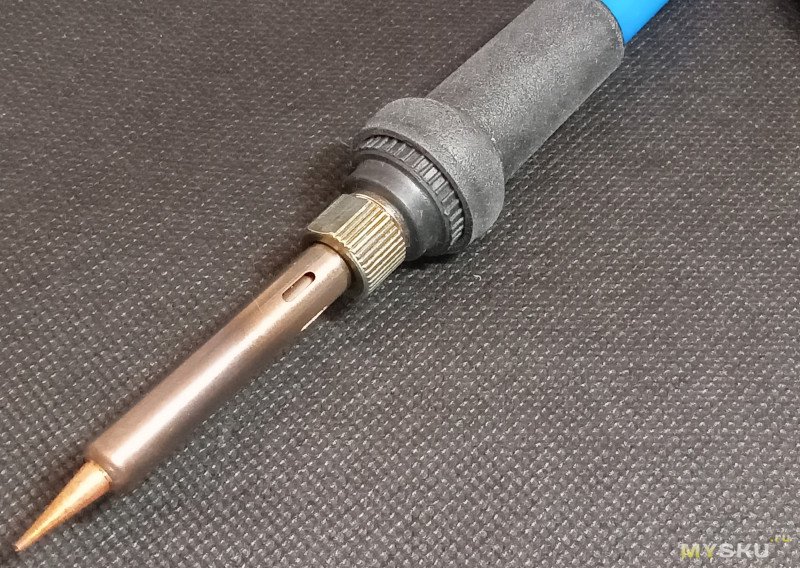

Готово:
Прям красивое, но…

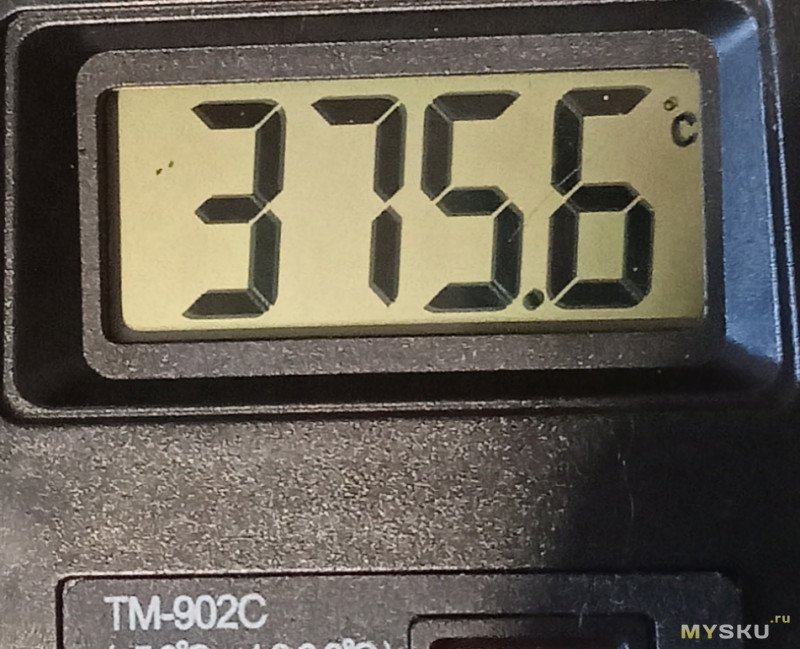

Пока измерял (на старом показывало +340° примерно)…
… Прошу прощения, что нечёткое фото — неудобно кошмар, паяльником и смартфоном одновременно пользоваться...=/… если есть желание — поделитесь секретом каак делать именно резкие фото «плавки припоя»...=_=
***
Результатом замены очень доволен. Пайка прошла без «пуляния» капель флюса, и трудностей с плавкой припоя:
Мне кажется не так криво, как в прошлый раз:
Замена прошла весьма удачно. Хотя после измерений этого паяльника, точно пора начать работать с иной техникой. У него регулировки температуры — нет почти, либо пусто, либо жарит под +370°(втулки наверное лишнее, я как лучше хотелполучилось как всегда)) ).
***
Спасибо за внимание.

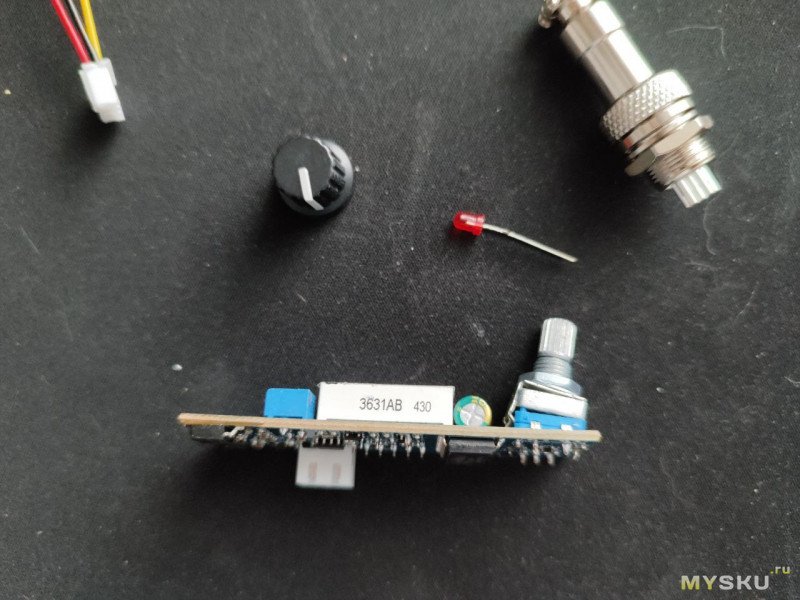

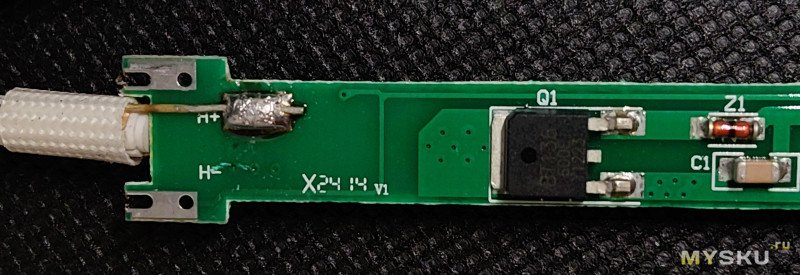

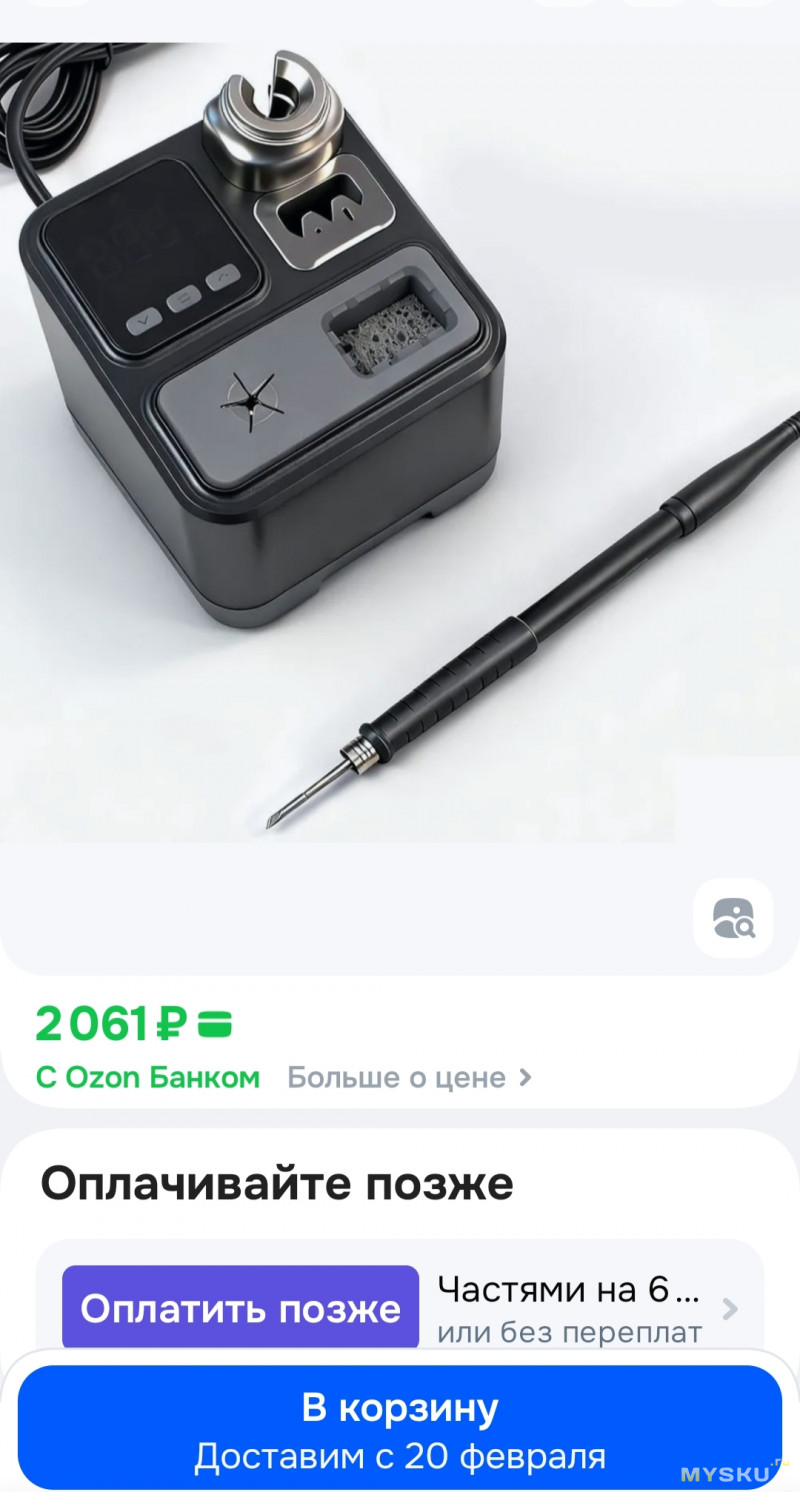

PS — Если нужно, могу фото внутренностей паяльника добавить, хотел про него побольше узнать, но в сети — разные встречаются такие (корпус похожий, а вот компоненты разные), не стал в тему углублятьсязаказал станцию.
***
Обзор скорее для новичков в деле пайки — те,
кто давно «в теме» — отлично знают этот набор,
да и обзоры были на PlusPda:
1) Такие жала + похожий паяльник (2025г., darken123) — тут.
2) Похожий набор (но 10шт, 2018г., 4ov) — тут.
И ещё материал по теме:
Медные гильзы и доработка жал T900 (2024г., vlo) — тут.
***
Инструмент давно (имхо, со дня покупки) требовал вмешательства и час Х настал — приехал набор с известного сайта:
В технические термины не вдаваясь — если у Вас похожий паяльник, как на фото ниже, то подойдёт:
Подробно про паяльник тут

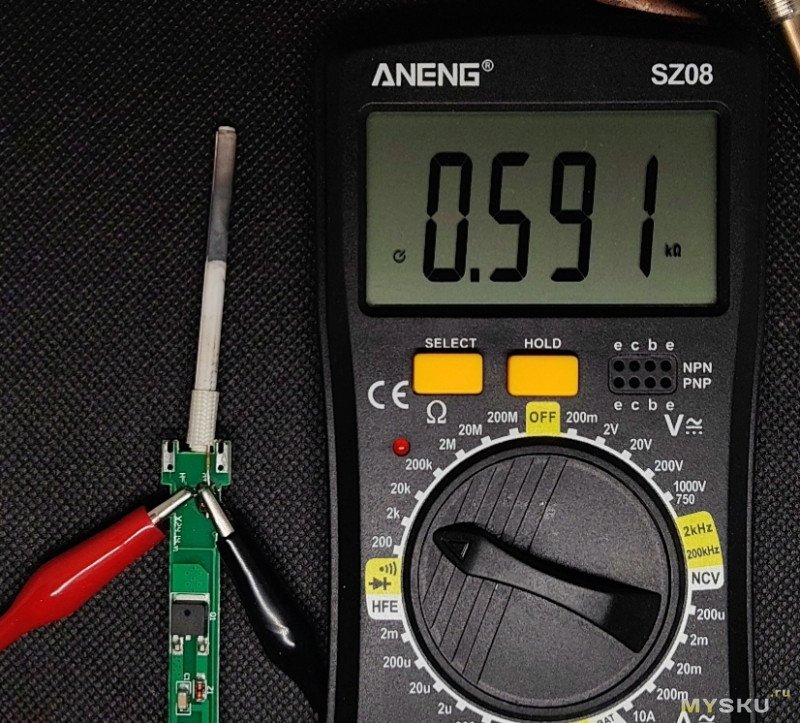

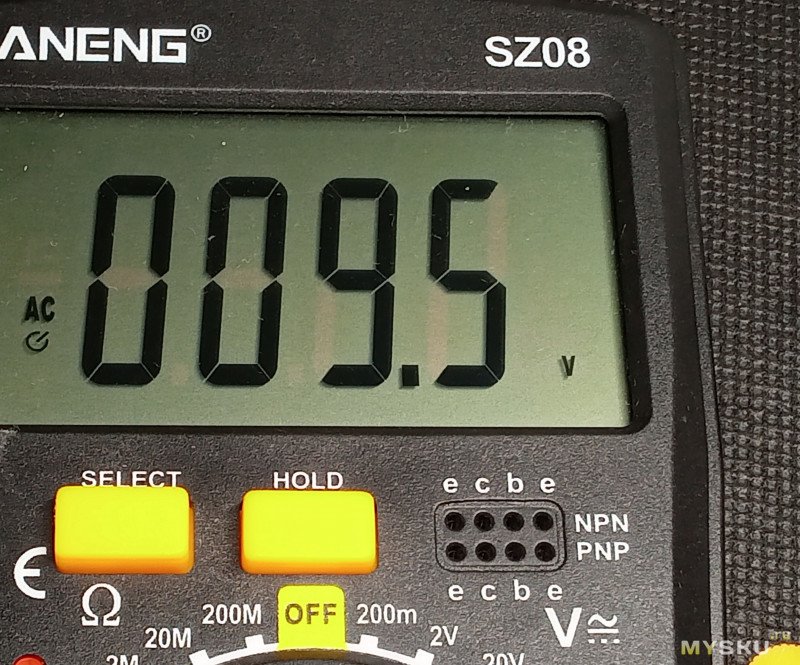

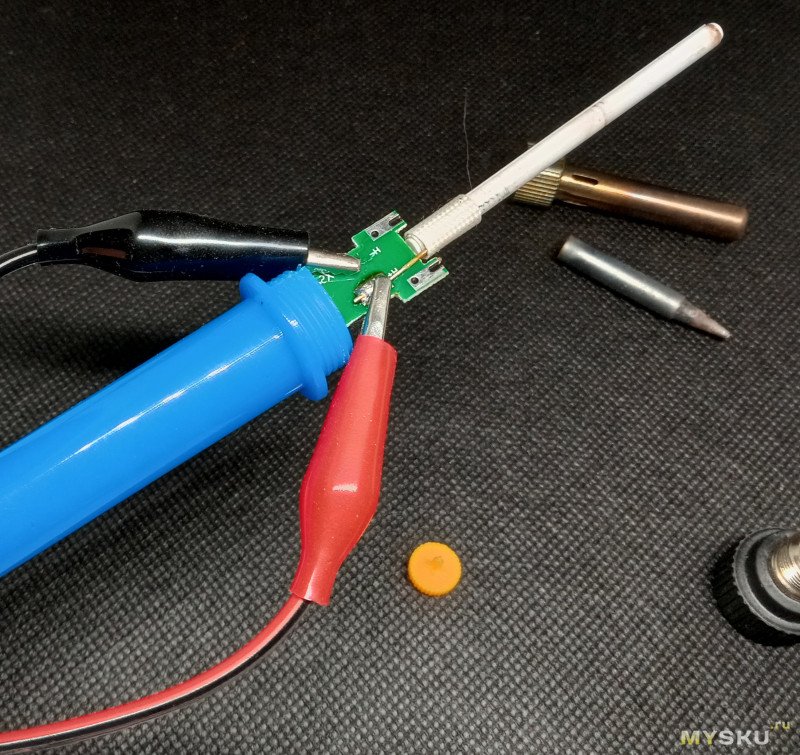

Прицепил мультиметр:
На «200» регуляторе…
Показало всего:

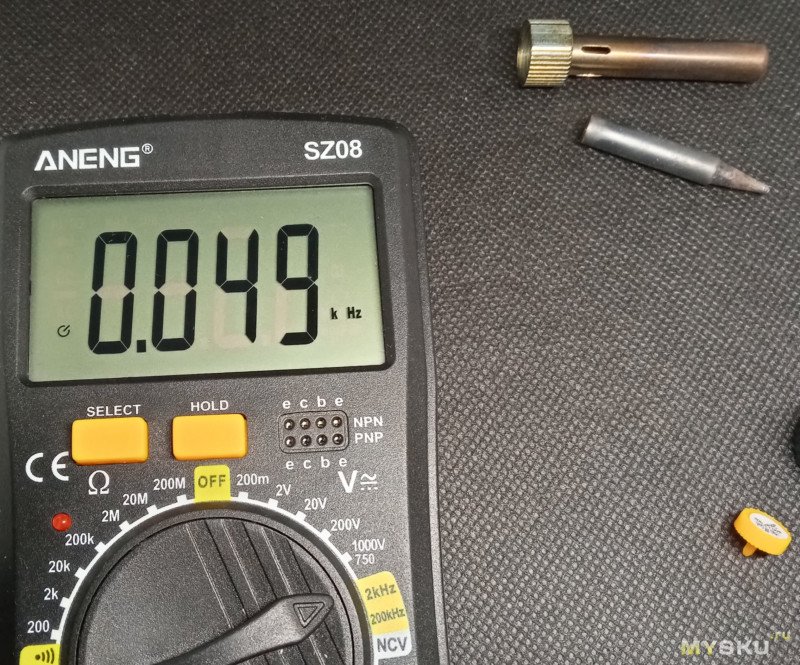

И 49hz… жало не нагрелось, светодиод внутри не горит:
На максимуме:

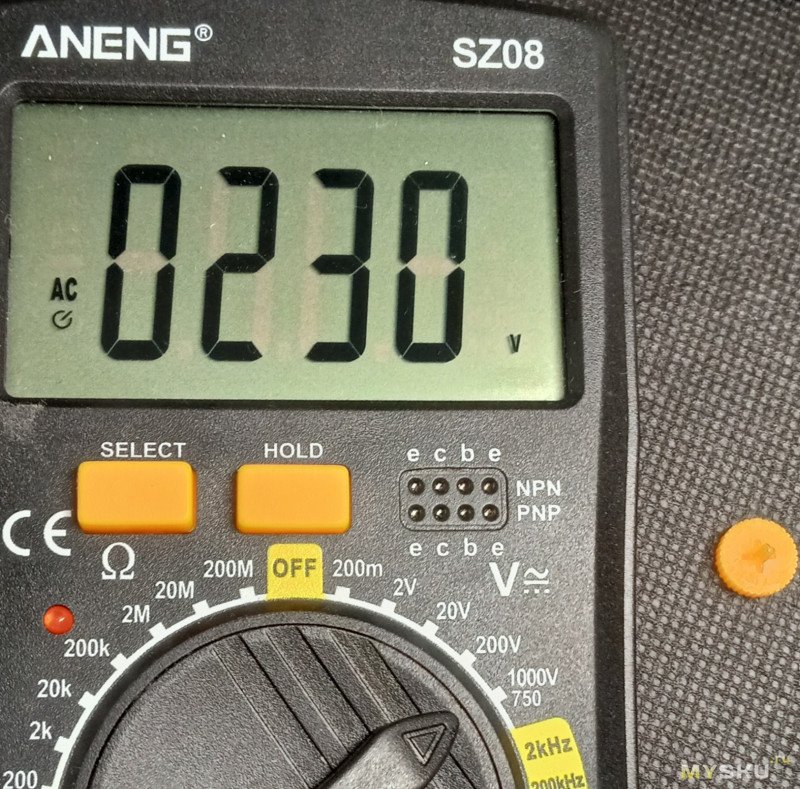

Показало 230V, светодиод внутри горит:

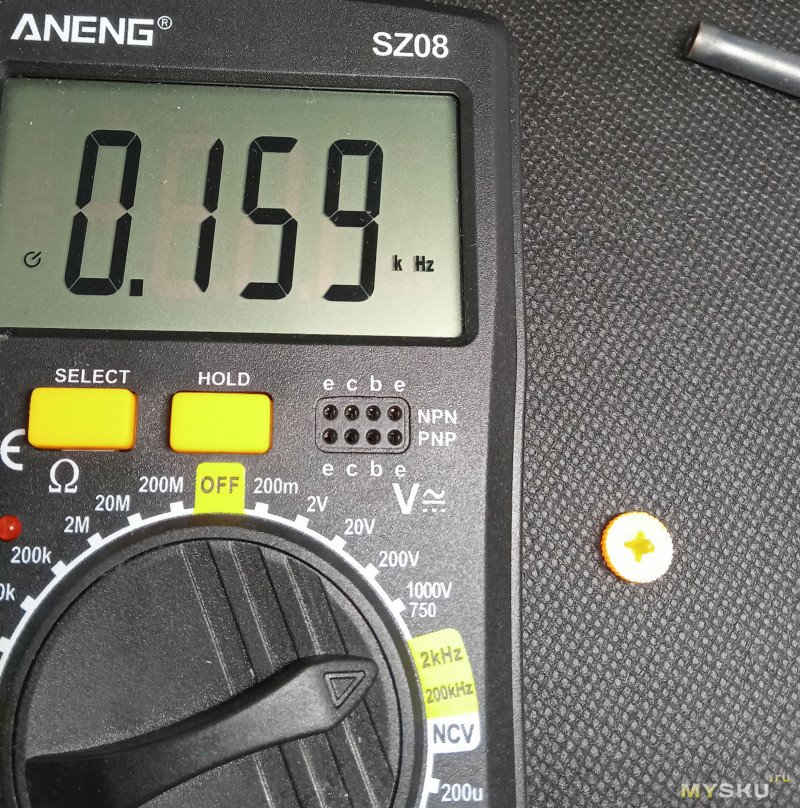

Частота больше:
Температура жала +343° — как в этом обзоре.

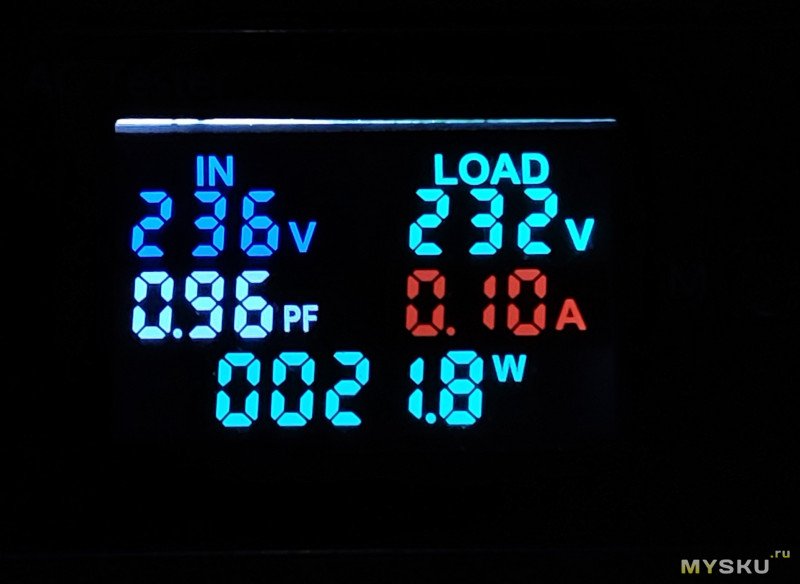

Потребление паяльника:
На «200» регуляторе…
Показало всего:
И 49hz… жало не нагрелось, светодиод внутри не горит:
На максимуме:
Показало 230V, светодиод внутри горит:
Частота больше:
Температура жала +343° — как в этом обзоре.
Потребление паяльника:

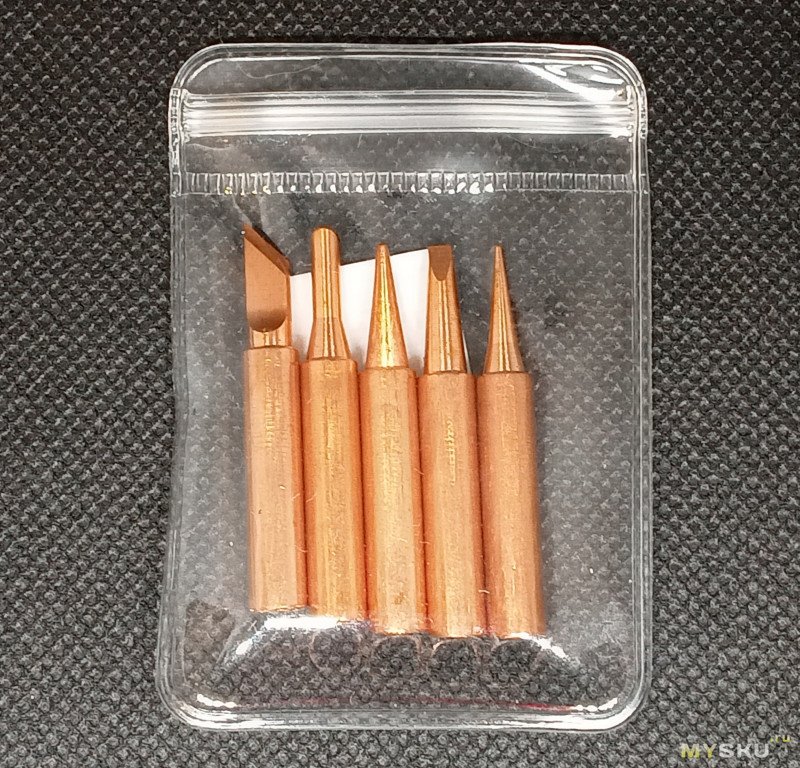

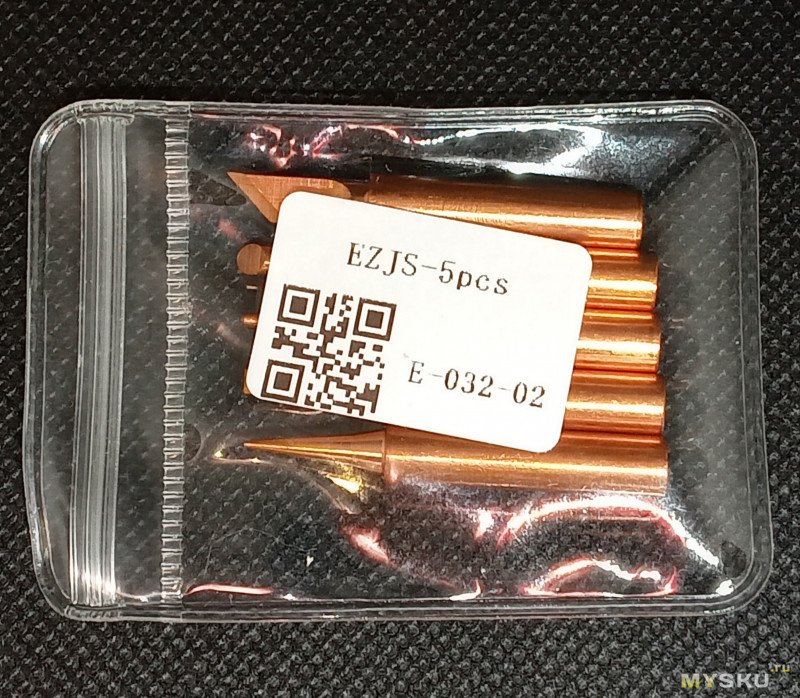

Упаковка — зип-лок из очень толстого полиэтилена:
Блестящие новые, медные жала (цену помним?;)):
Технические характеристики (со страницы товара):
| Тип | серия 900 м |
| Материал | Медь |
| Диапазон температур | 200-480° |
| Модель | 900M-T-I, 900M-T-K, 900M-T-B, 900M-T-3C, 900M-T-2.4D, 900M-T-SK |
| Совместимость с паяльными станциями | 936, 937, 938, 969, 8586, 852D. |
Вес каждой — по 3 грамма.
Размеры:
Длина (общая) — 39+ мм.
Длина (основной части) — 26 мм
Диаметр хвоста — 5.5 мм
Диаметр отверстия — 4.5 мм
Глубина — 27+ мм
Дополнительно были приготовлены гильзы
Доп. фото
Проваливались вначале под кожух:Подогнул у этого кожуха край немного:Чётко — 2 гильзы встали:Старое жало:

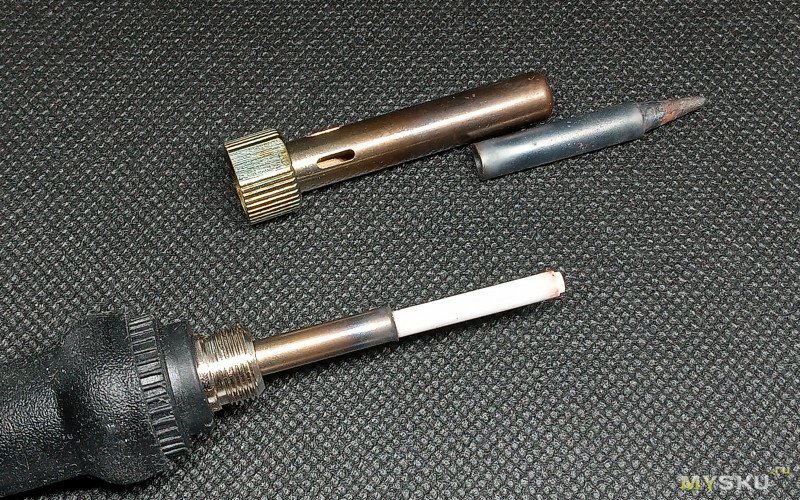

Чем нравится паяльник (кроме своих характеристик) — легко разбирается:

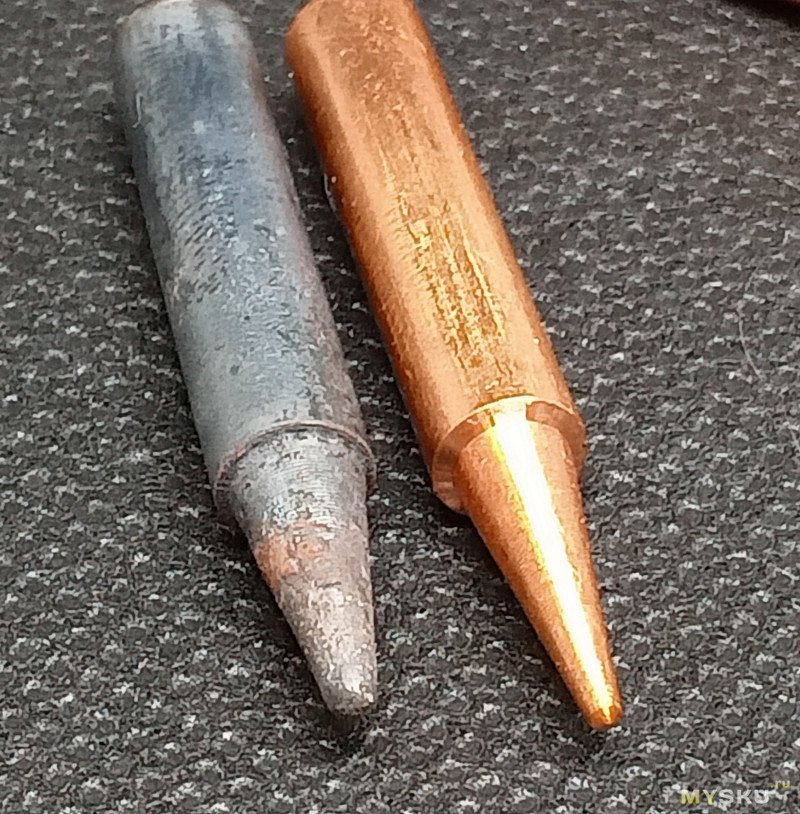

Подобрал более близкое к оригиналу по форме жало:

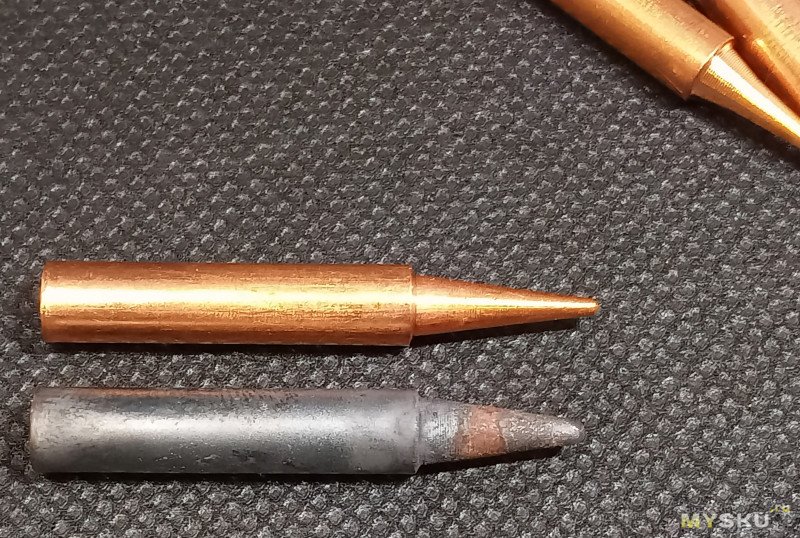

Старое — магнитит, новые — нет:
Размеры выше были:

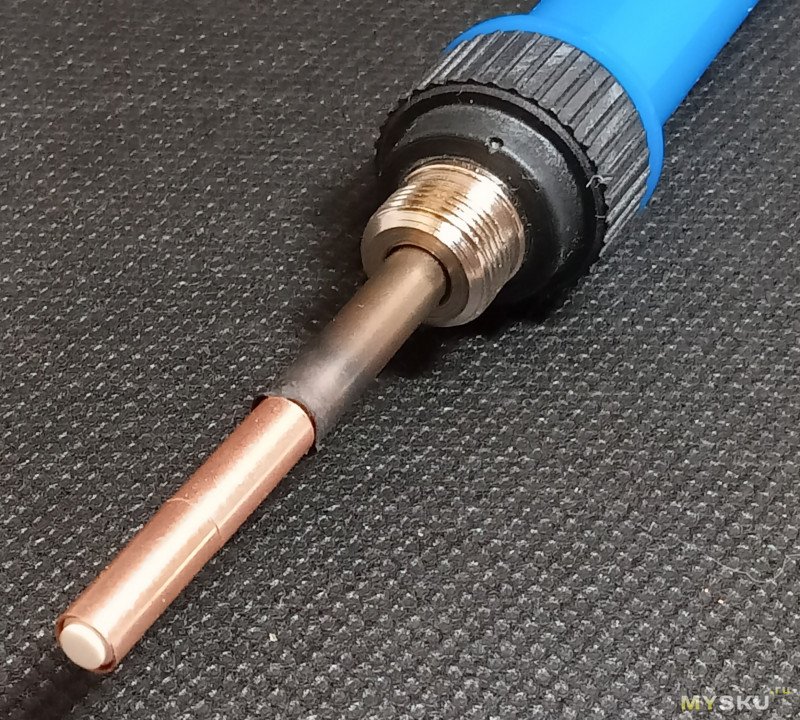

2 втулки 12х4мм на нагреватель и сверху новенькое жало:
Готово:
Прям красивое, но…
Пока измерял (на старом показывало +340° примерно)…
Жало потемнело
… Прошу прощения, что нечёткое фото — неудобно кошмар, паяльником и смартфоном одновременно пользоваться...=/… если есть желание — поделитесь секретом каак делать именно резкие фото «плавки припоя»...=_=***

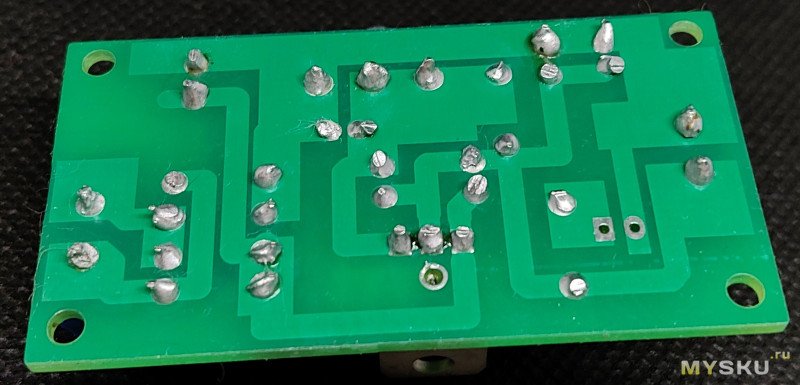

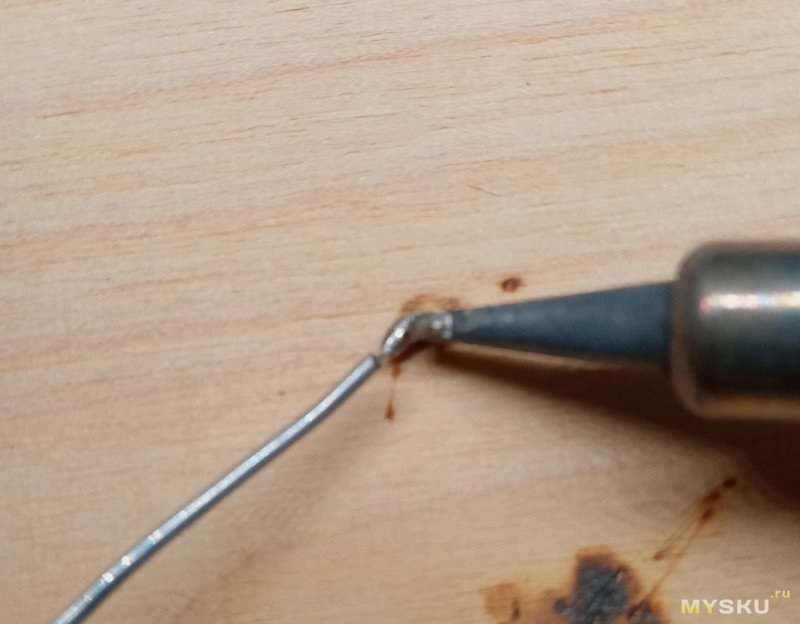

Результатом замены очень доволен. Пайка прошла без «пуляния» капель флюса, и трудностей с плавкой припоя:
Мне кажется не так криво, как в прошлый раз:
Замена прошла весьма удачно. Хотя после измерений этого паяльника, точно пора начать работать с иной техникой. У него регулировки температуры — нет почти, либо пусто, либо жарит под +370°(втулки наверное лишнее, я как лучше хотел
***
Спасибо за внимание.

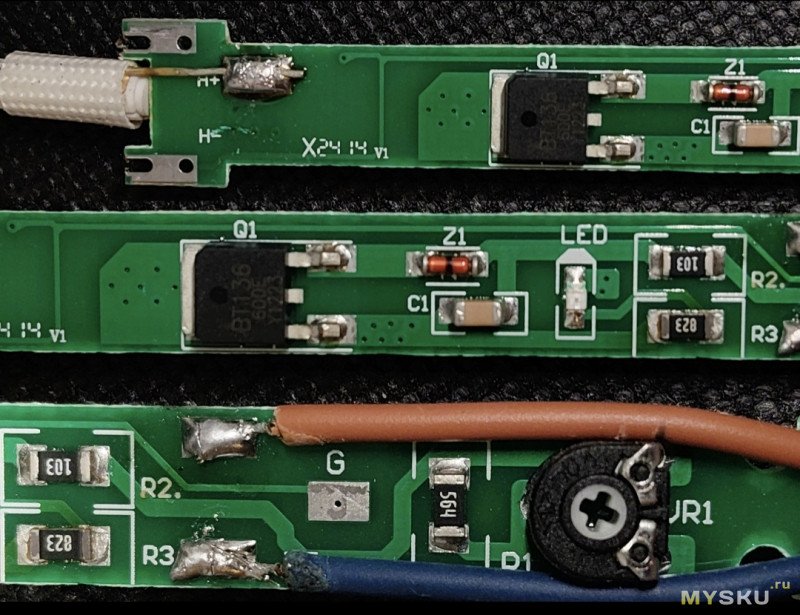

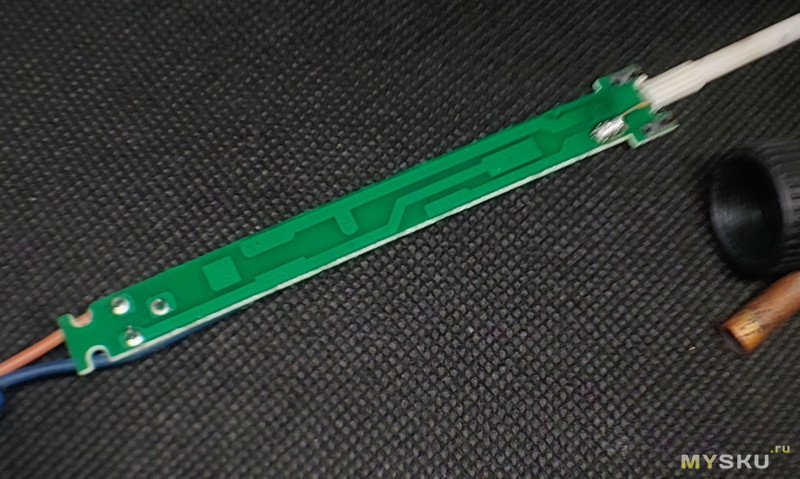

PS — Если нужно, могу фото внутренностей паяльника добавить, хотел про него побольше узнать, но в сети — разные встречаются такие (корпус похожий, а вот компоненты разные), не стал в тему углубляться
| +118 |
8471
70
|
Самые обсуждаемые обзоры
| +20 |
709
30
|
Посмотрел внимательнее — может быть ещё одну.
И всё…
Сколько не искал, не нашел таких жал в продаже, только 4.5мм.
Никто не знает где можно купить с внутренним диаметром 4.0мм.?
А то продавцы пишут 4.0мм а присылают 4.5мм.
Я только две точки пайки удовлетворительных увидел.
Пс — не хотел что б на другую сторону припой вылезал, этого достиг в принципе в обоих случаях)
Пишите не магнитятся новые, вопрос не будут ли они обгорать/нагорать заметно быстрее? Помнится старые совдеповские медные очень этим страдали

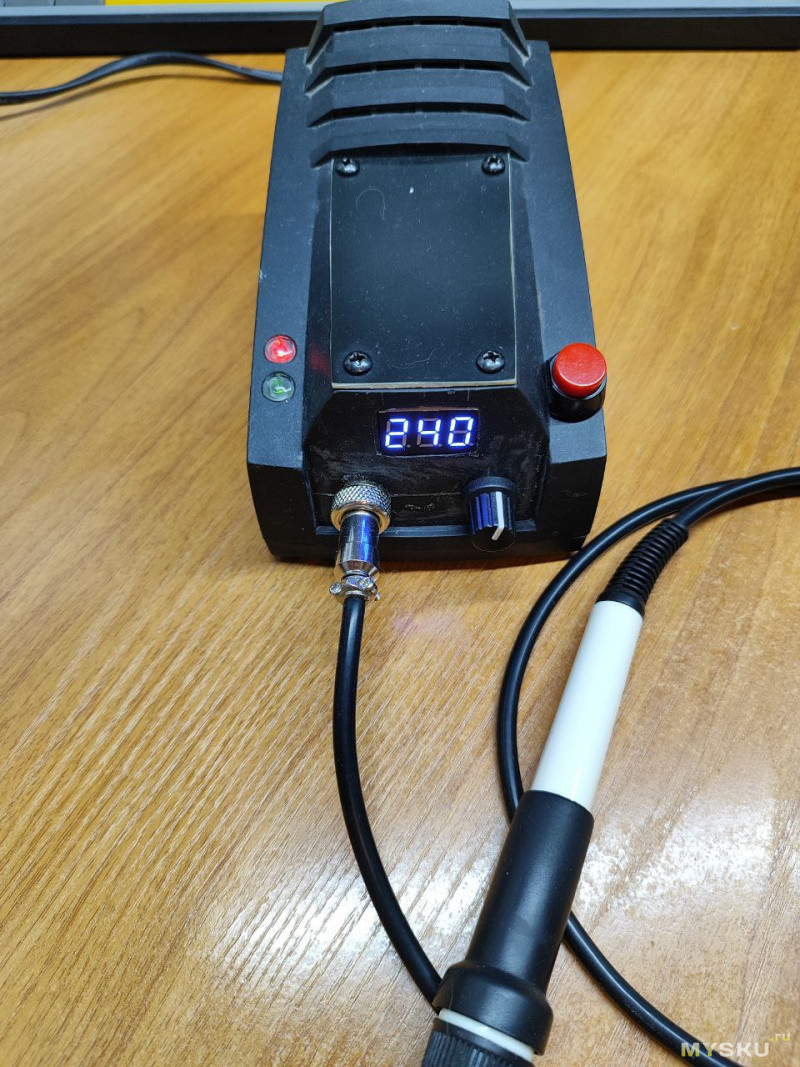

Постоянно приходят люди и интересуются якобы медными жалами 900M. Хозяин радиомагазина им постоянно отвечает:

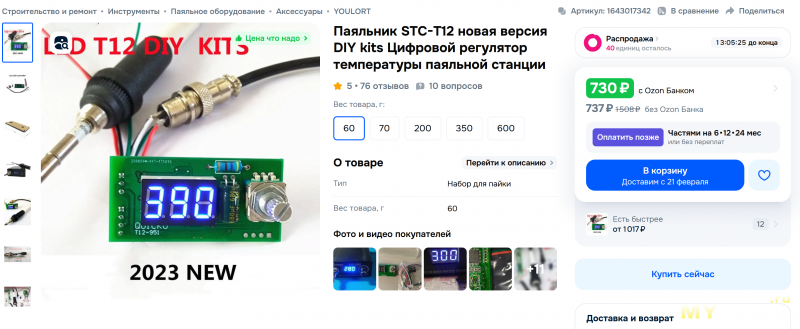

— Блин, парни, зачем в наше время пользоваться такими китайскими паяльниками без контроля температуры? В наше время навалом нормальных паяльников на любой вкус и цвет. И Т12 и С210 и С245 и С470.
При наличии Озона, Wildberries и Али, доступны все паяльники и по демократичной цене. Мечта радиолюбителей в прежние годы.
Как итог — люди читают форумы по доработки этих китайских паяльников 900M. Тратят нервы и время, подкладывают волшебную фольгу для лучшего контакта, ищут волшебные жала из настоящей (советской) меди.
Но итог почти всегда одинаковый — по прошествии времени (1-2 года), эти люди покупают нормальный паяльник и начинают получать удовольствие от процесса пайки, а не от процесса вечных доработок до рабочего состояния китайского паяльника с жалами 900М.

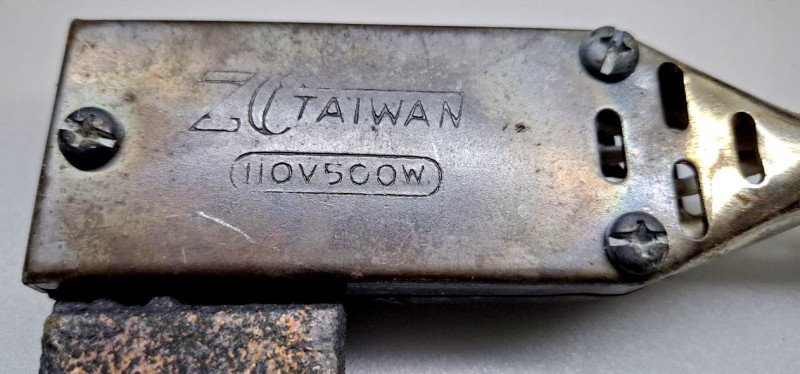

Этот паяльник, в наше время, может быть только как запасной дома (по мне). И к нему в придачу, можно рассматривать мощный советский паяльник, для пайки больших и массивных полигонов. Или для запайки аккумуляторов, типа 18650.
Вероятно переменный резистор барахлит

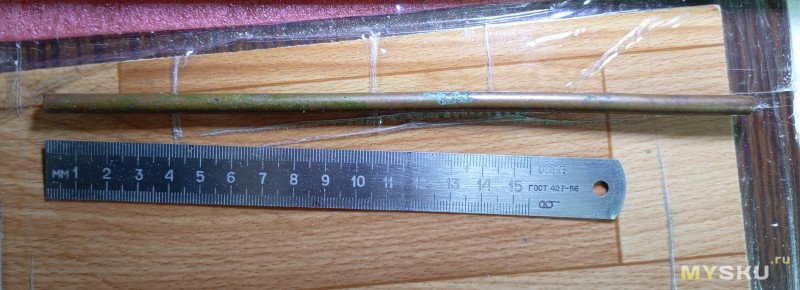

Я бы вместо втулок подобрал стержень по диаметру керамического нагревателя, надел жало на него и обстучал бы молотком, чтоб уменьшить внутренний диаметр жала-насадки.
