DAS TERRAMASTER D2-310 система хранения

Das Direct-Attached Storage.
Сегодня на обзоре DAS TERRAMASTER D2-310, это система хранения данных, подключаемая напрямую к серверу или рабочей станции USB-C, без использования сетевой инфраструктуры.
Эта штука позволяет нам хранить большие объёмы данных, разгружая ноутбук или ПК.
Кому интересно, прошу в обзор.

Написано человеком для людей! © Ramiro

Итак, что же такое DAS простыми словами: это младший брат NAS, примерно среднее звено, ещё не NAS, но уже намного круче, чем USB-карман, и если логически посмотреть, то можно назвать это навороченным USB-карманом.

Поставка

Посылка приехала в офис Яндекс Доставки.
Упакована в транспортировочную коробку, внутри коробка с DAS.

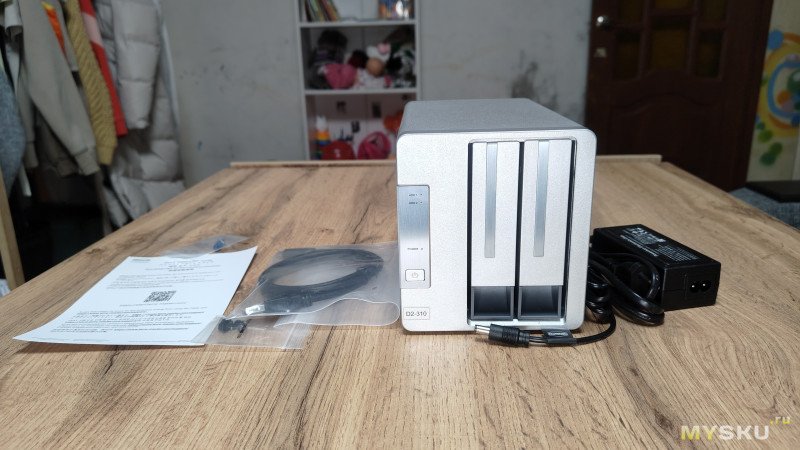

Комплектация

DAS – 1 шт.
USB-A – Type-C (10 Гбит/с, 0.8 м) – 1 шт.
Краткое руководство по установке – 1 шт.
Адаптер питания – 1 шт.
Винты – 1 шт.
Гарантийный талон – 1 шт.

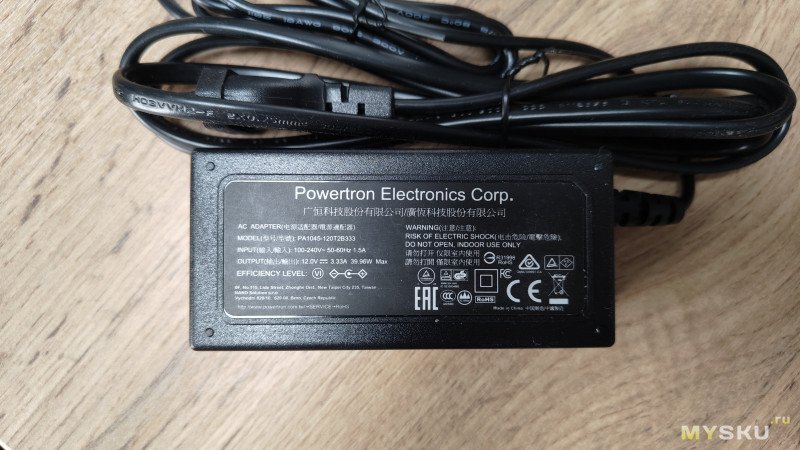

Блок питания с EU-розеткой.
Длина кабеля 2 метра.

Характеристики

____	____
Количество отсеков	2
Поддерживаемые накопители	3.5″ SATA HDD, 2.5″ SATA HDD, 2.5″ SATA SSD
Максимальная общая емкость	40 ТБ
Интерфейс подключения	USB 3.1 Type-C Gen 1
Пропускная способность	5 Гбит/с
Режимы RAID	SINGLE, JBOD, RAID 0, RAID 1
Максимальная скорость чтения	410 МБ/с
Максимальная скорость записи	400 МБ/с
Аппаратный RAID контроллер	Да
Горячая замена дисков	Да
Автоматическое восстановление RAID 1	Да
Размеры (В×Ш×Г)	227 × 119 × 133 мм
Вес без дисков	1,3 кг
Материал корпуса	Алюминий
Вентилятор	80 × 80 × 25 мм
Режим вентилятора	Интеллектуальный
Уровень шума	18,6 дБ(А)
Мощность блока питания	40 Вт
Входное напряжение	100-240 В AC
Потребляемая мощность (работа)	25,6 Вт
Потребляемая мощность (сон)	2,0 Вт
Поддерживаемые ОС	Windows OS, Mac OS, Linux
Файловые системы	FAT32, NTFS, EXT4, APFS, exFAT
Рабочая температура	5°C — 40°C
Температура хранения	-20°C — 60°C
Относительная влажность	5% — 95%
Сертификаты	CE, FCC, CCC, KC
Гарантия	2 года

Управление

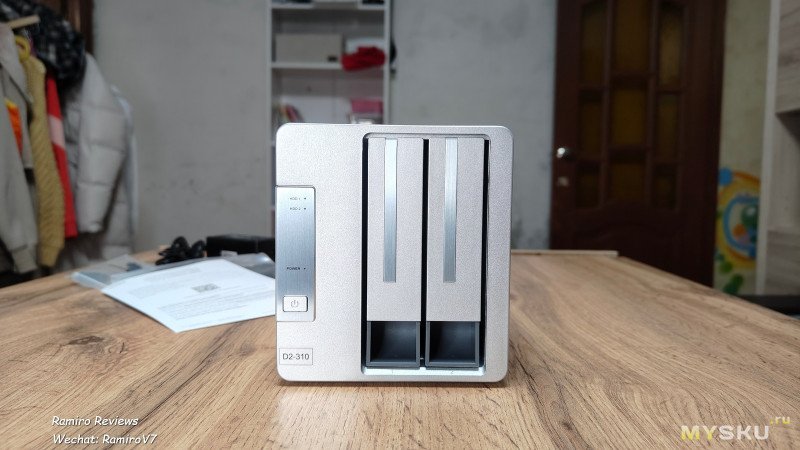

Из элементов управления и индикации нам доступны: кнопка спереди включения/выключения.

DAS — есть функция запоминания состояния, если DAS был выключен корректно то при подаче питания он не включиться, а если DAS работал и пропало питание то он стартует автоматически.

Cветодиодные индикаторы на передней панели.

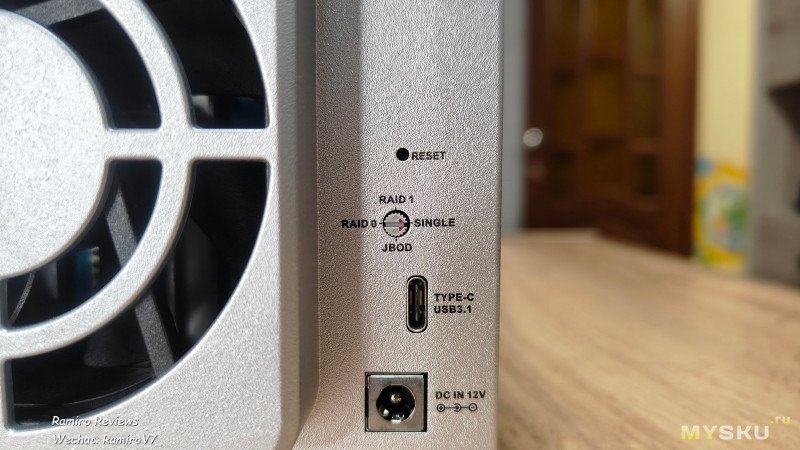

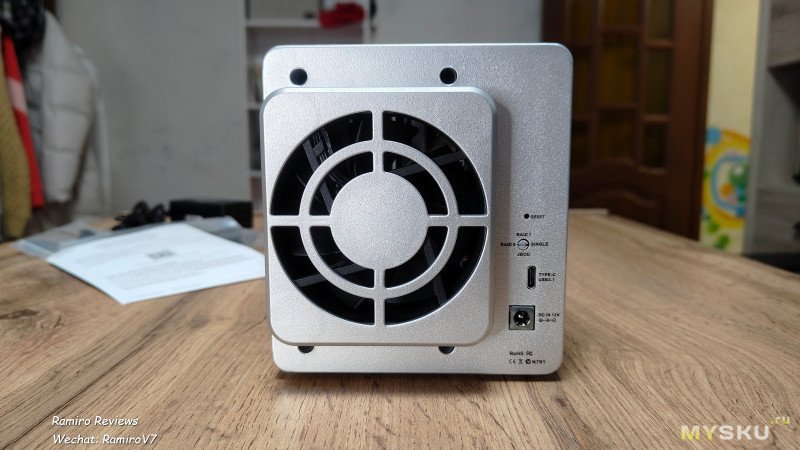

С обратной стороны
переключатель режимов и кнопка RESET.

Габариты

Габариты: 222 × 119 × 154 мм

TERRAMASTER D2-310

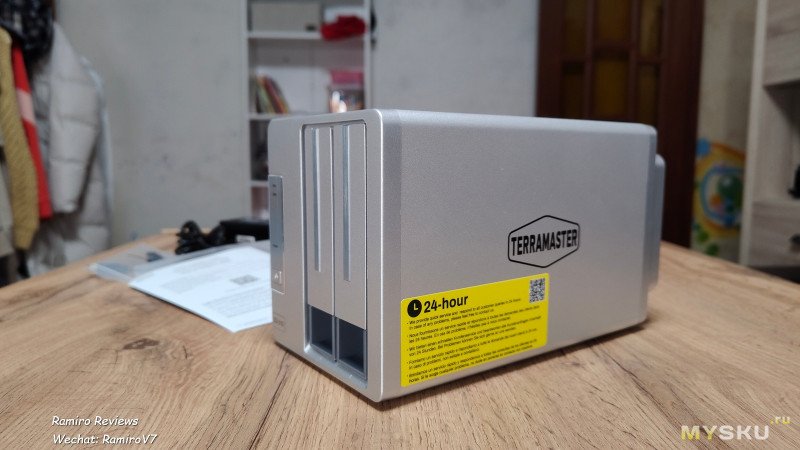

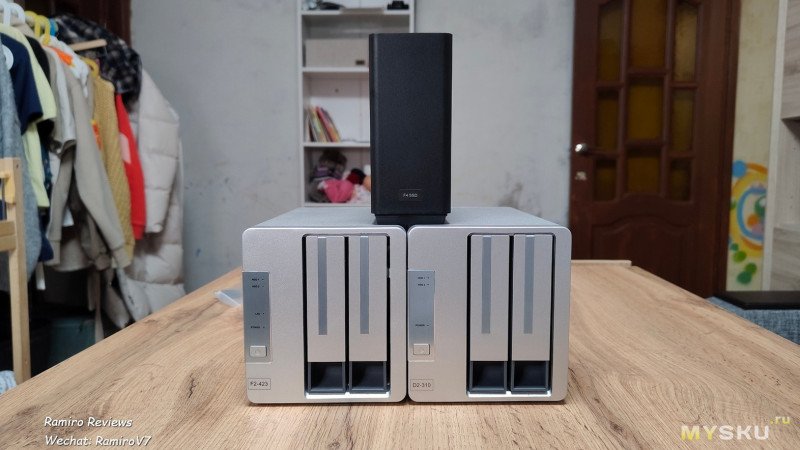

Как можно понять, корпус тут универсальный; например, он особо ничем не отличается от TerraMaster F2-423.

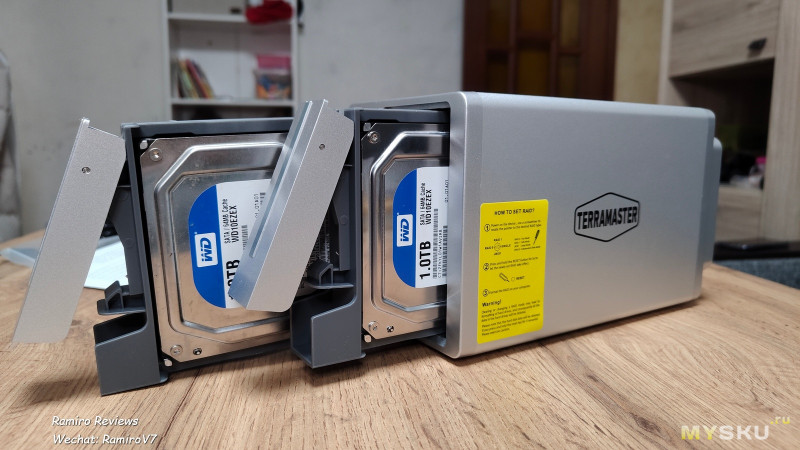

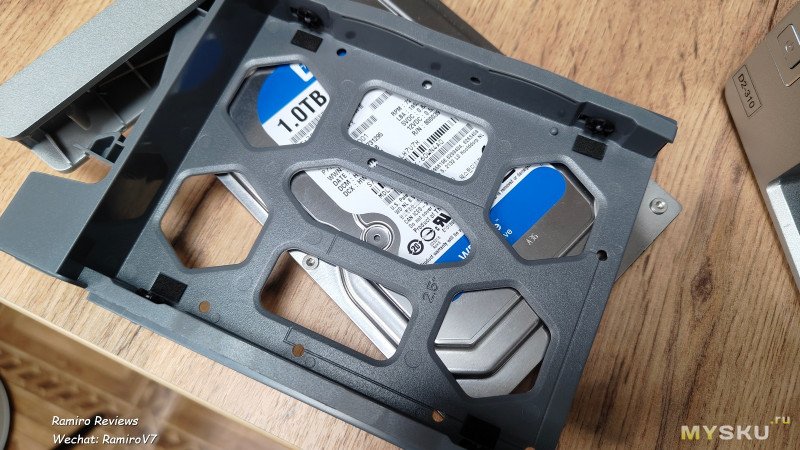

Корпус метал, приятный и крепкий, установка диска без отверток.
Корзины с вибро развязкой.



Немного фото:


Чтобы сконфигурировать свеже установленные диски в выбранном режиме, надо переключить сзади переключатель и зажать Reset. Осторожно: в большинстве случаев данные будут потеряны!


Если нам надо отключить диски, то сначала делаем безопасное извлечение в системе. DAS это прекрасно понимает и останавливает диски, после можно нажать на кнопку выключения.

Максимальный заявленный объем, которого можно достичь, — до 40 Тбайт (два диска по 20 ТБ в RAID 0).

Скорость USB 3.1 Type-C Gen1 (5 Гбит/с), а скорости чтения/записи достигают 400/410 МБ/с (HDD RAID 0)
Нужны соответствующие диски!!! Raid аппаратный.

DAS можно подключить к старшему брату NAS на базе TOS 5 и объединять в пулы дискового хранилища.

DAS не имеет какого либо интерфейса управления, а хотелось бы.
По факту это такая себе немая коробочка с расширенным функционалом.

Разборка и внутренний мир

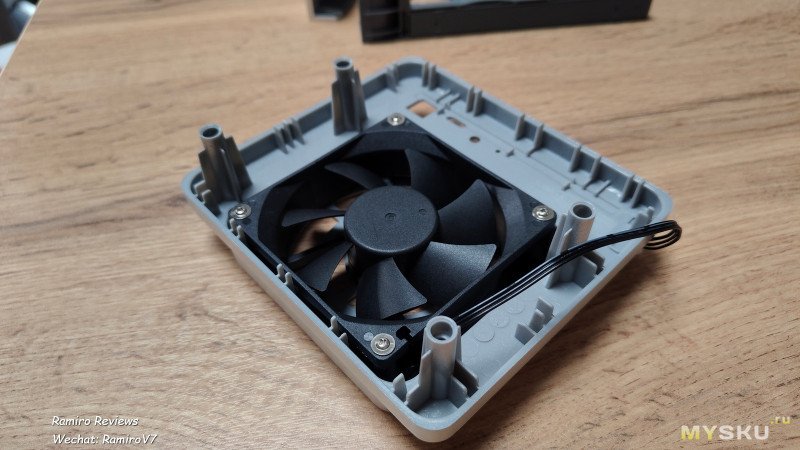

Откручиваем 4 винта сзади, вынимаем вентилятор.


Вид с зади

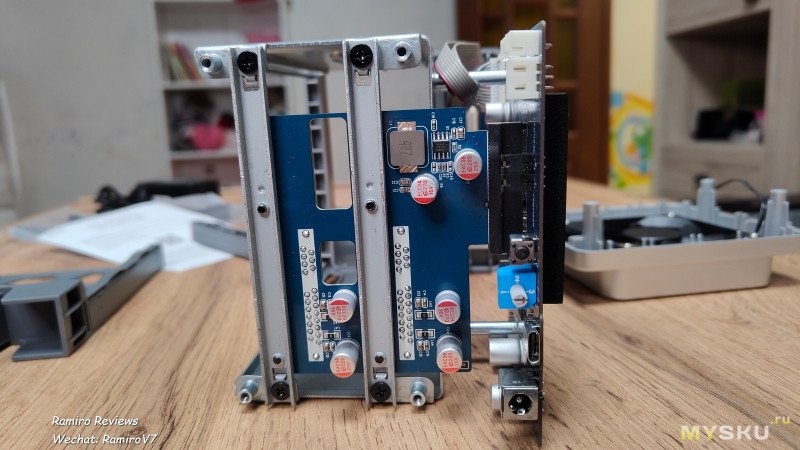

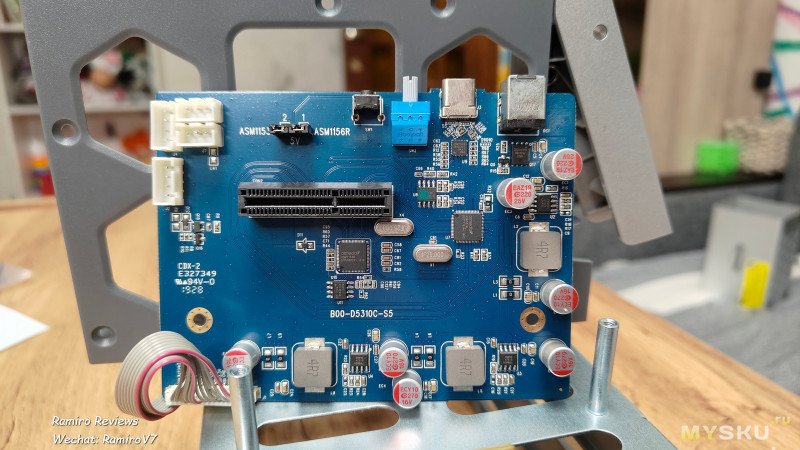

Наша плата:

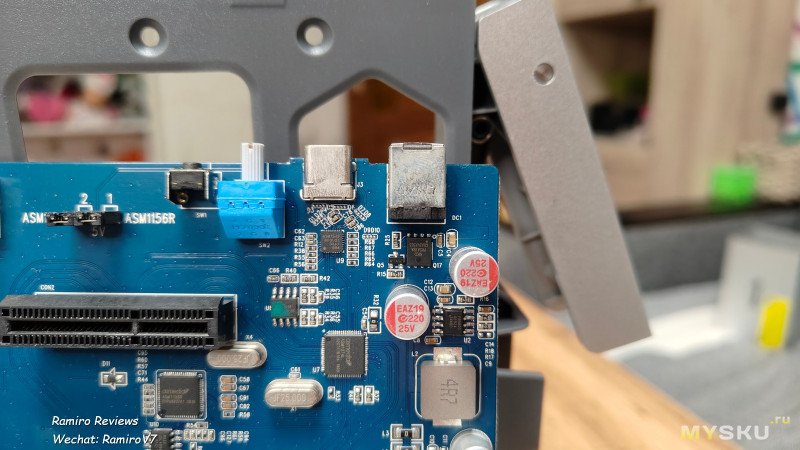

Основная

Режимы работы

Для проверки режимов мы будем использовать 1 ТБ жесткий диск WD Blue [WD10EZEX].


WD Blue [WD10EZEX] обычно используется под файлопомойку, их у меня много) Можно, конечно, использовать и SSD SATA диски, но такой пары у меня нет.

Максимальная скорость передачи данных для этого диска по характеристикам — 150 Мбайт/сек, но это при записи линейного файла и удачном стечении обстоятельств. Обычно 79–89 Мбайт/сек для него вполне реальная скорость.

Заявленные режимы: поддерживаемые RAID: SINGLE DISK, JBOD, RAID 0, RAID 1.

SINGLE DISK — режим работы дисков по отдельности, нет никакой надежности: умрет диск — данные умрут вместе с ним.
Система должна увидеть каждый диск отдельно и работать с ним как с отдельным диском.

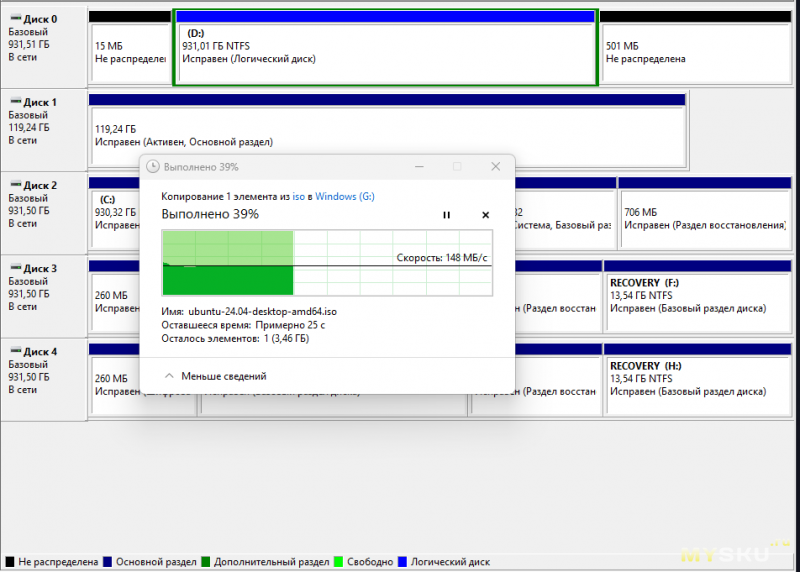

Собственно, диски были с данными, так он их и увидел. Причем каждый физический диск был поделен на два раздела.

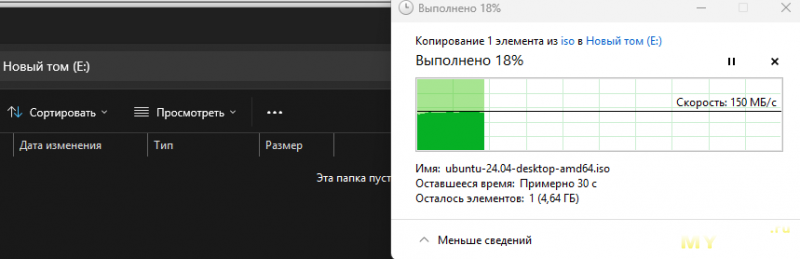

Скорость работы — максимальная скорость одного диска, заявленные 150 Мбайт/сек для этого диска.

JBOD — режим работы двух дисков в один общий пул. DAS создаст один общий пул из двух дисков, и система увидит их как один большой диск. Данные будут писаться сначала на первый диск, потом, после исчерпания места на первом диске, на второй. Нет никакой надежности: умрет диск — данные умрут вместе с ним.

Скорость работы — максимальная скорость одного диска, в моем случае заявленные 150 Мбайт/сек для этого диска.

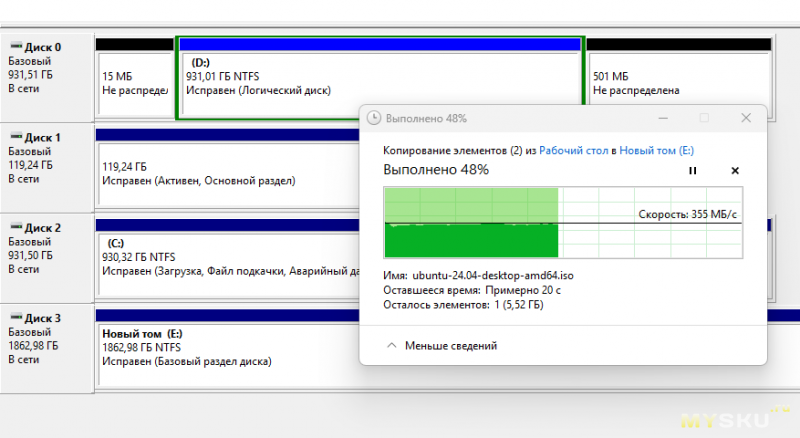

RAID 0 — режим работы двух дисков в один общий пул. DAS создаст один общий пул из двух дисков, и система увидит их как один большой диск. Отличие от JBOD: данные будут писаться на первый и второй диск порциями. Нет никакой надежности: умрет диск — данные умрут вместе с ним.
Плюс данного режима в том, что повышается скорость записи на диск.

Скорость работы — максимальная скорость записи на два диска. Максимальный прирост можно поймать только при записи больших линейных файлов.

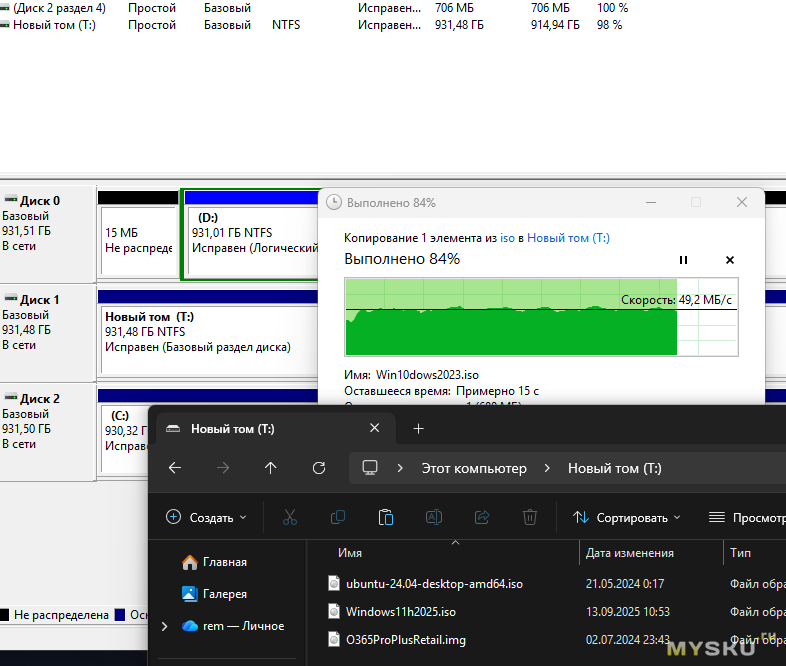

RAID 1 — режим работы двух дисков в режиме зеркала: данные пишутся одновременно на два диска.
Скорость работы — максимальная скорость одного диска, заявленные 150 Мбайт/сек для этого диска.
Минус этого режима: из двух дисков мы увидим только объем одного диска. Пример с моими дисками: два диска 1 ТБ + 1 ТБ система увидит как 1 ТБ.

Плюсы: повышается надежность, если по какой-либо причине умрет один диск, данные остаются на другом диске.

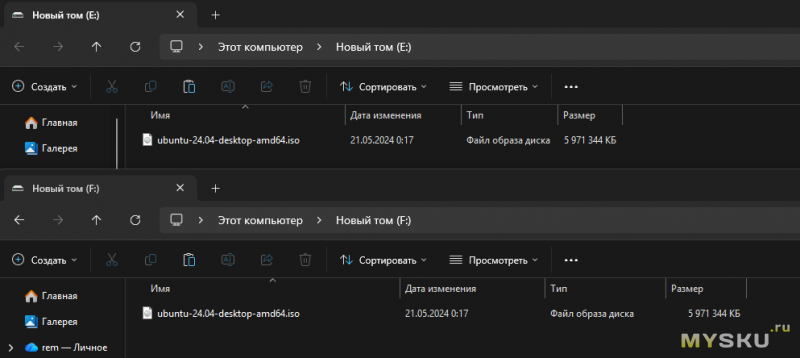

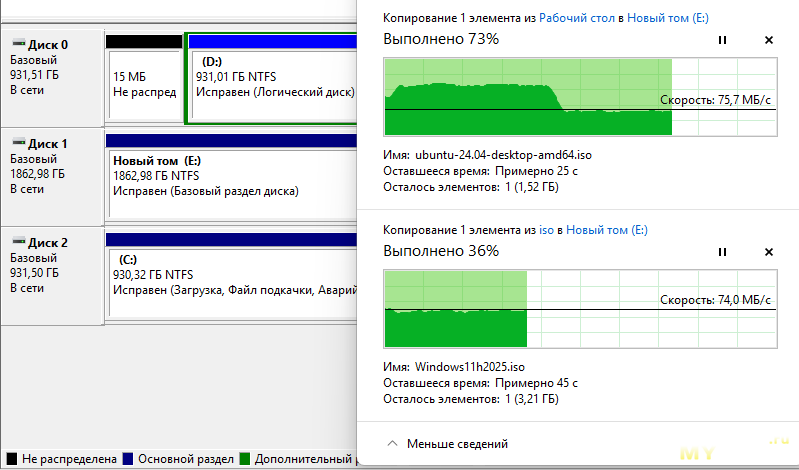

Я записал образ Ubuntu на RAID 1, потом переключил DAS в режим SINGLE DISK, и на обоих дисках был записан идентичный образ.

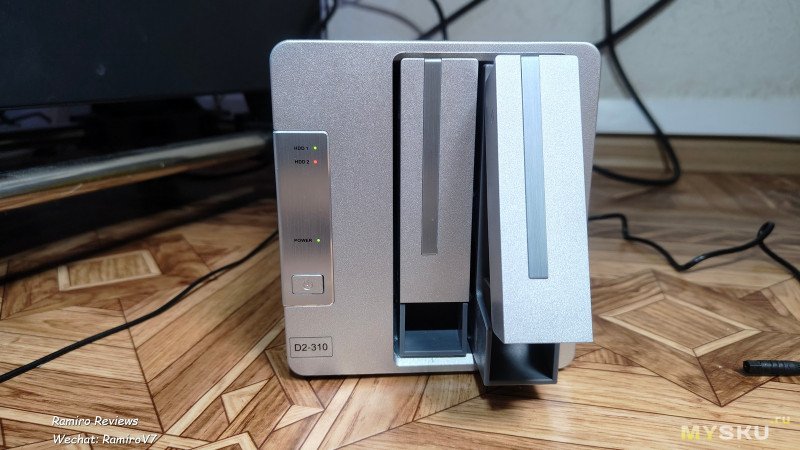

Если вынуть один диск, индикатор для этого слота горит красным.


Сами слоты дисков помечены как 1 и 2 и соответствуют индикаторам.

Во время ребилда данных слот горит оранжевым.


А скорость записи на диск падает вдвое.

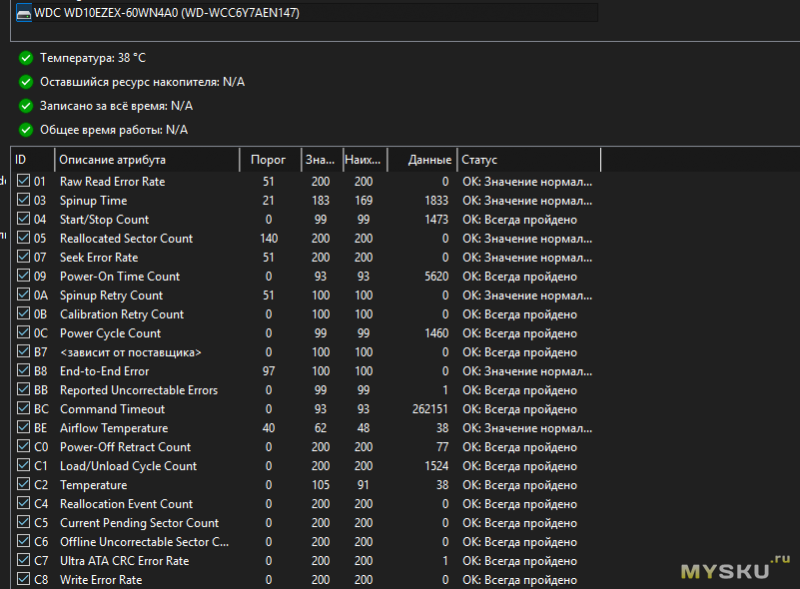

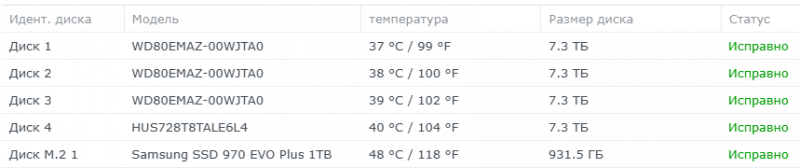

S.M.A.R.T считывается.

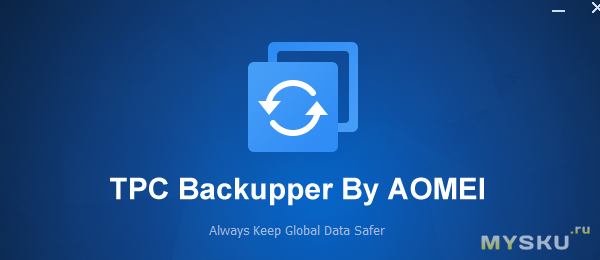

Приложение TPC Backupper

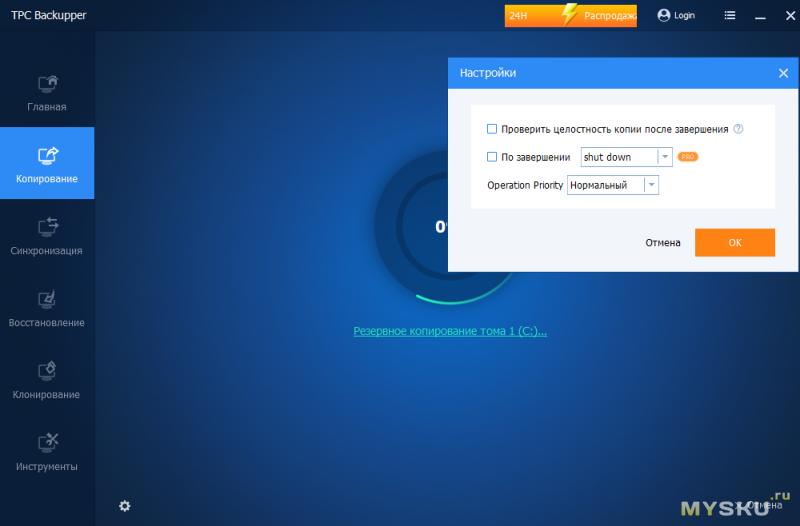

Предусмотрено фирменное приложение для автоматизации копирования данных на DAS.
Приложение разделено на бесплатный функционал и платный.


Базовая версия позволяет делать синхронизацию или копирование файлов или системы на DAS/NAS.

Итог

DAS TERRAMASTER D2-310 — устройство полезное, не NAS, но уже намного удобнее, чем просто USB-кейс с диском. Основной сценарий видится для хранения бэкапов, данных или как большое хранилище у компьютера/ноутбука, подключаемое физически.
