У китайского бренда FNIRSI очередная волна новинок. Сегодня познакомимся со второй версией их портативного аппарата для контактной точечной сварки. Такие устройства используются в основном для сборки аккумуляторных батарей из типовых ячеек и металлических лент. Первая версия сварки (FNIRSI SWM-10), как и положено первому блину, была сыровата и без доработок варила ленту слабо. Но китайцы выпустили второй релиз и часть болячек (главное нехватка мощности) ушли. Хотя на первый взгляд параметры схожи. Сегодня краткое первое знакомство (но с разборкой) с контактной сваркой FNIRSI SWM-20.
Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: контактная сварка для сборки аккумуляторных батарей
Материал корпуса: ABS-пластик
Экран: 2.4” TFT
Технология сварки: двухимпульсная (Dual-Pulse)
Максимальный уровень сварочного тока: 1200 А
Свариваемые материалы: листовые никель, железо, сталь, алюминий
Толщина сварки: 0,1-0,5 мм
Емкость аккумулятора: 5000 мАч
Зарядка: 5В/2.1А
Пауэрбанк: 5В/2.1А
Автоматическое отключение: настраиваемое (0–99 минут бездействия)
Размеры: 13х8х3 см
Официальный сайт

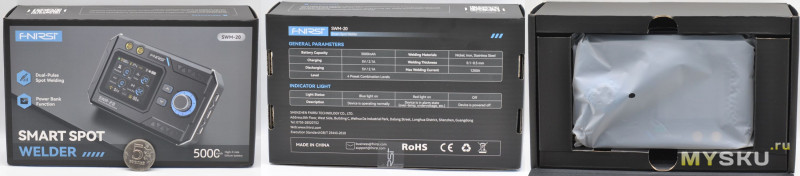

Коммерческая упаковка:
Внутри картонная защита. Изготовлен товар в Китае.

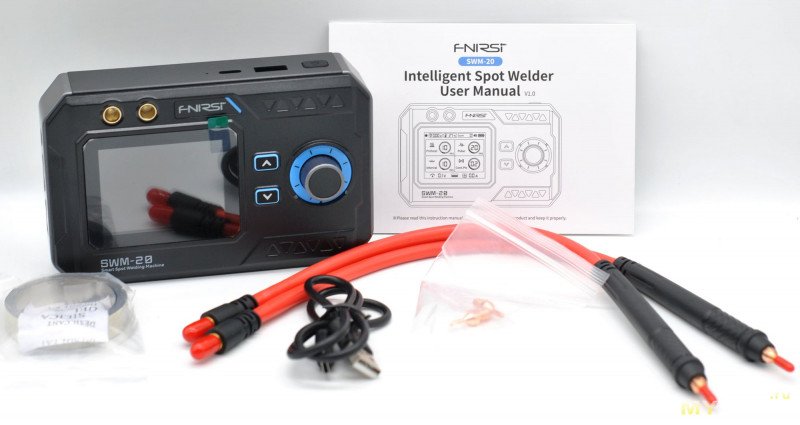

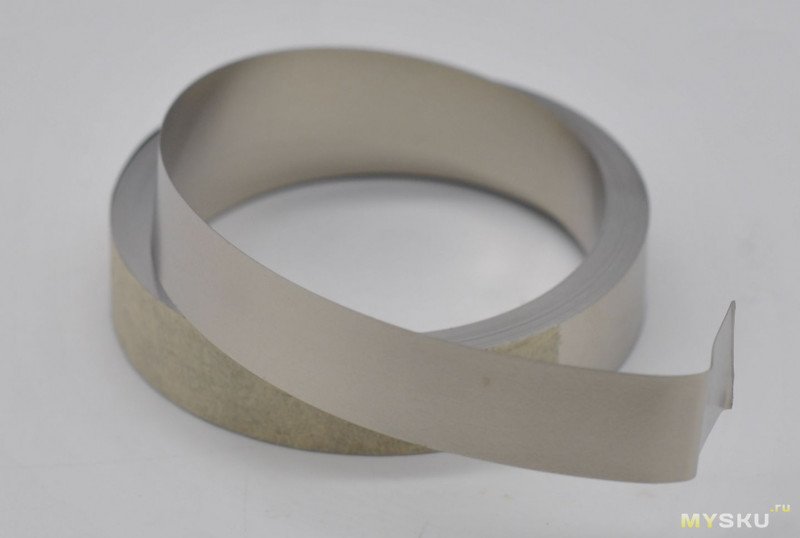

Комплектность:

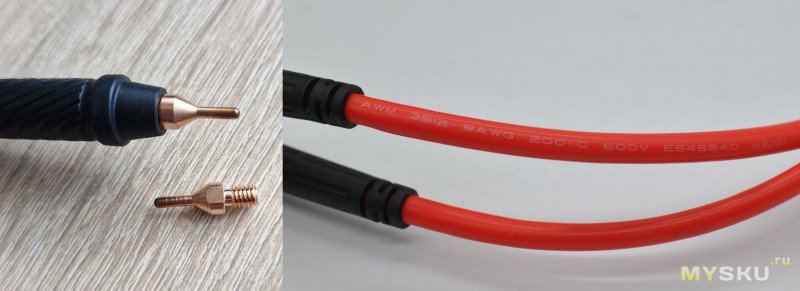

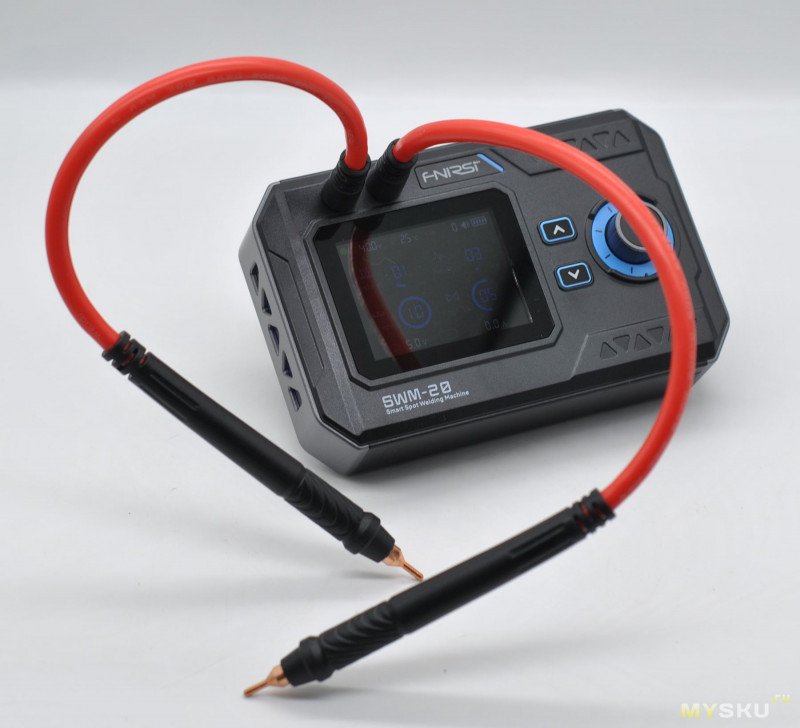

Электроды с пластиковыми рукоятками (10 см) откровенно коротковаты ~30 см. Тут без изменений. Сечение 8 AWG (снаружи по изоляции 5,5 мм), силиконовая изоляция довольно гибкая. Присоединение цанговое. Но рабочая вставка теперь на резьбе.

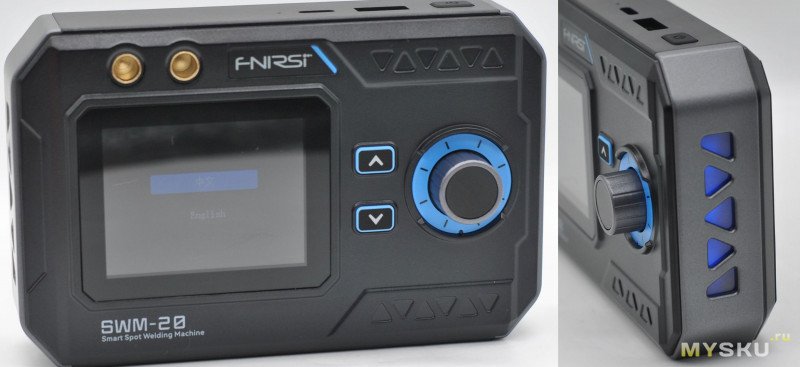

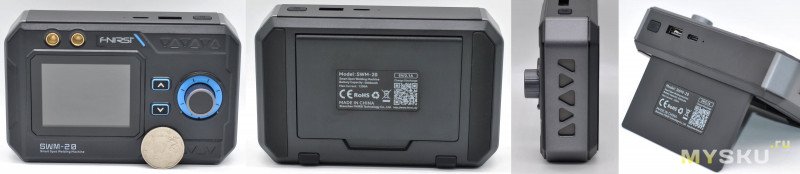

Внешний вид
Корпус SWM-20 полностью из пластика, эксперименты по внедрению алюминиевых вставок видимо признали экономически нецелесообразными. Есть откидная подставка, и резиновые накладки на задней стенке. Кнопка включения и разъемы USB на верхнем торце корпуса. В управлении теперь энкодер — это удобнее.
Измеренная масса (без электродов) 307 г. На задней части нанесены основные тех. характеристики.
Загрузка 7 сек, по торцам светодиоды (синий — ок, красный — сработала защита):
Цветной 2,4-дюймовый TFT-экран (50х38 мм), углы обзора не самые высокие.

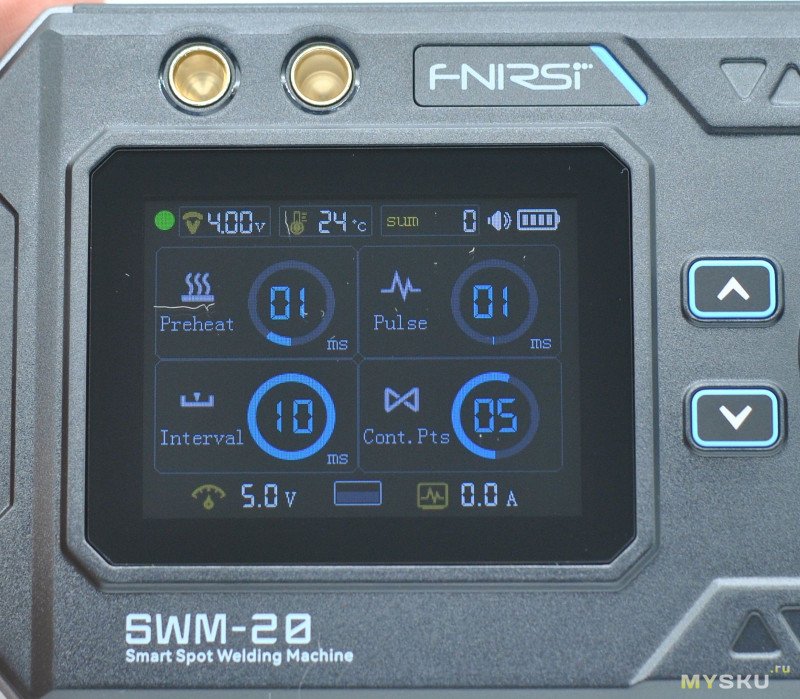

Основной экран (настраиваются 4 типа параметров):
Pulse (время импульсов, а по сути мощность передающаяся в точку контакта) до 99 единиц! Можно тонко подстроить предварительный нагрев, основной импульс, интервал между точками и количество точек при непрерывной сварке. Всего доступно более 10000 комбинаций — это позволяет точно подобрать режим под толщину и тип материала.

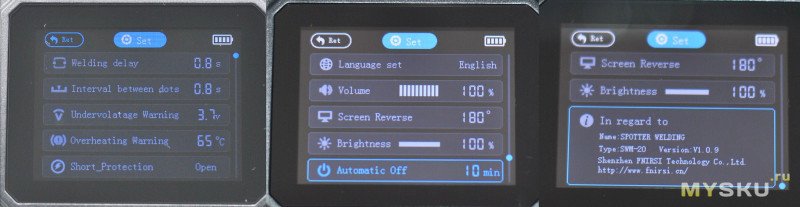

Настройки:

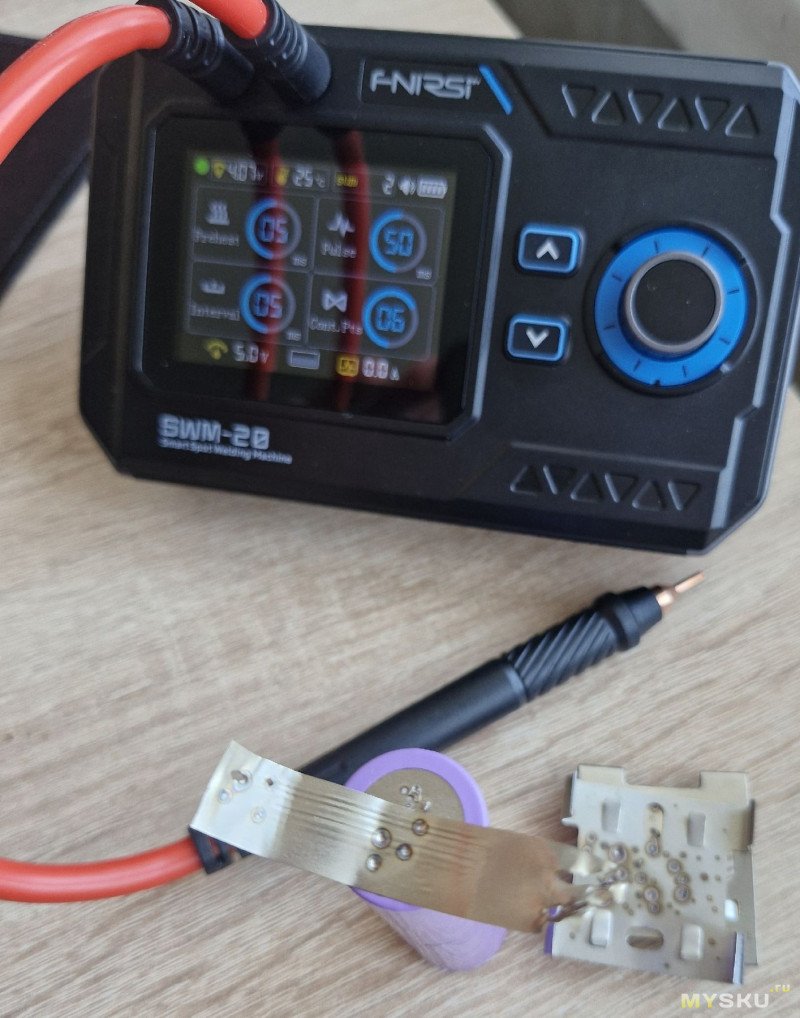

В рабочем положении:
Что внутри

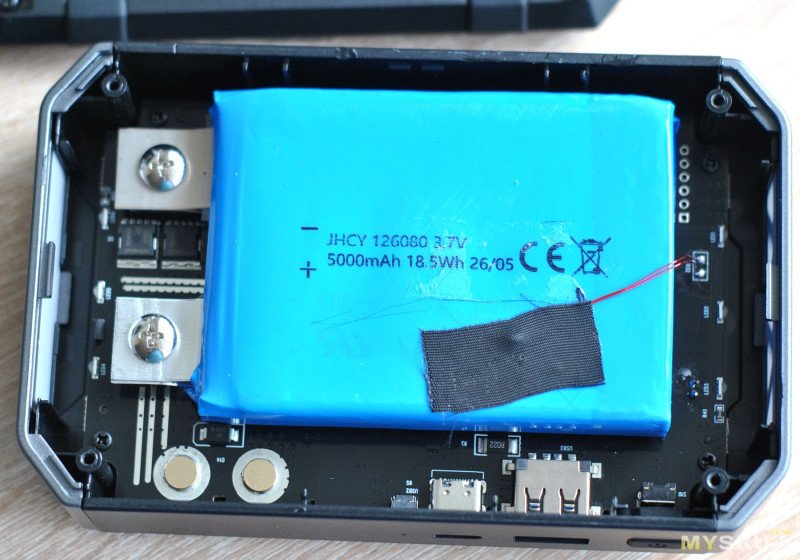

Высокотоковый плоский аккумулятор 18,5 Втч есть термозащита:

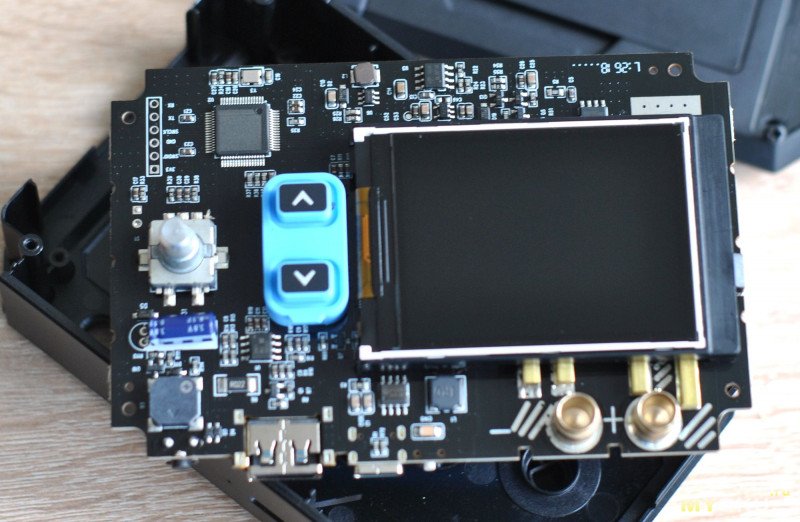

Обратная сторона, где дисплей:
Маркировка МК затерта.
Проверка в работе

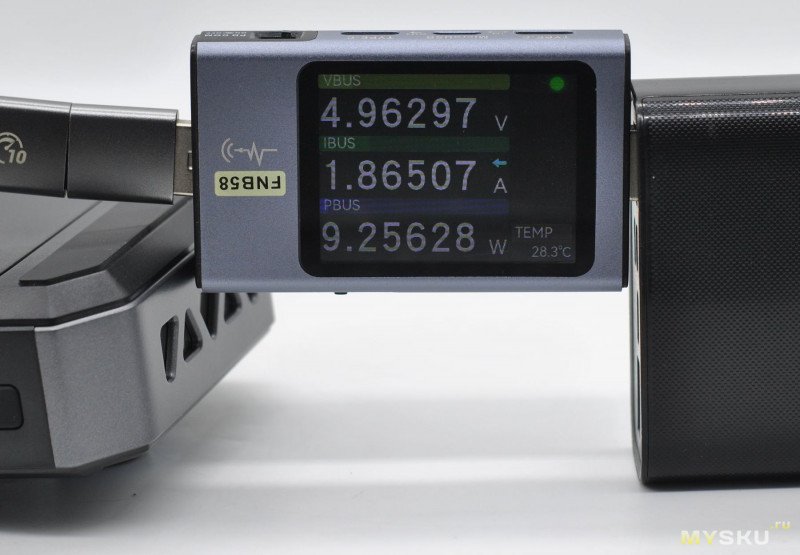

Собственная зарядка:

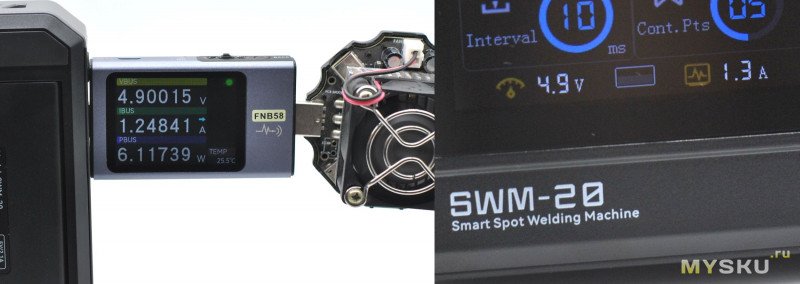

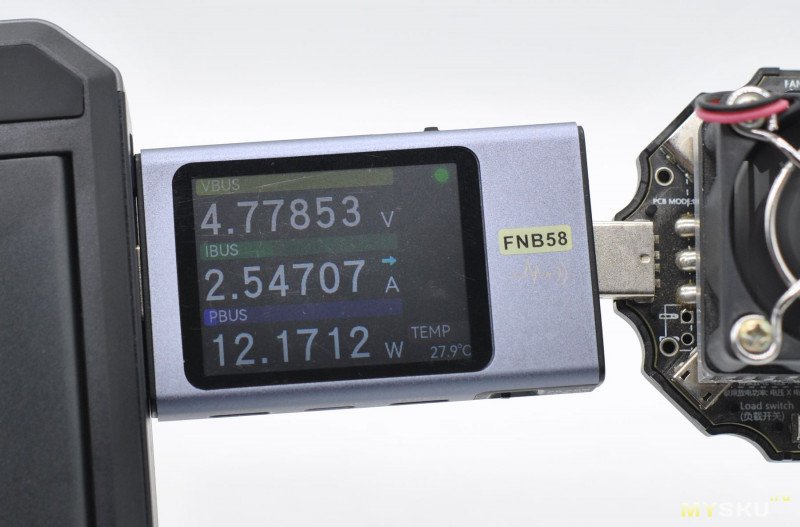

Режим зарядки внешних устройств (без протоколов быстрых зарядок):
Есть индикация на экране.
Максимум:
Переходим к контактной сварке.

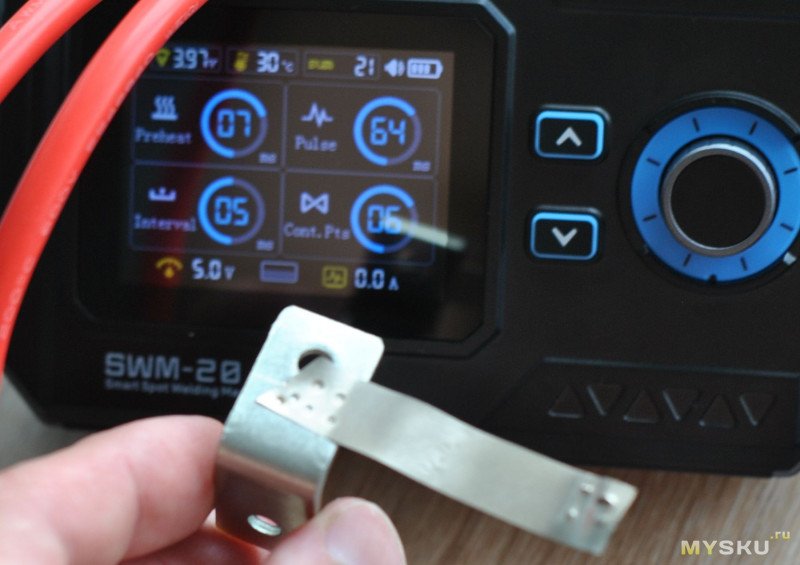

Для каждой толщины ленты (и для чистого никеля, и для никелированной стали) действительно нужны свои параметры. Приходится немного поэкспериментировать: если мощность слишком велика — прожигает дыры, если мала — лента легко отрывается. Нужно соблюдать минимальное расстояние между электродами и слишком сильное давление на клеммы может испортить шов.
Но тут уже чувствуется запас по мощности (току сварки). Сваривает даже 0,3 мм, а прошлая сварка варила только 0,1 мм.

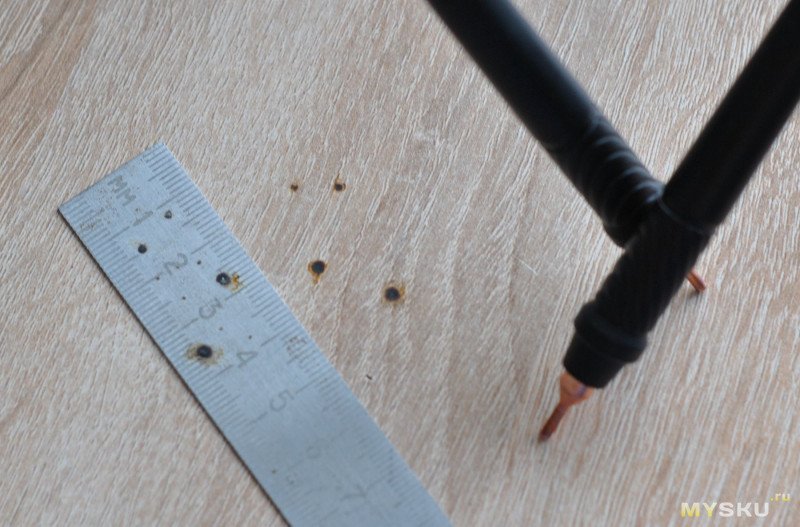

Пока игрался с настройками прожег линейку и стол:
Есть защитное отключение при бездействии, а также целый набор защит: от перегрева, короткого замыкания, перезаряда и переразряда.
По моим ощущениям, варит SWM-20 надежнее первой версии и настроек более гибкий пул:

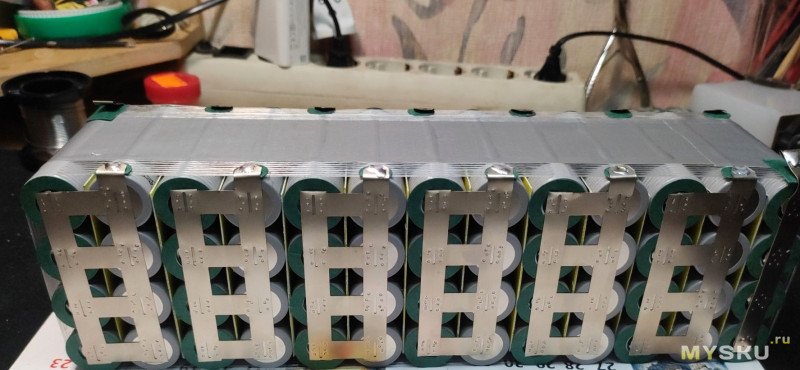

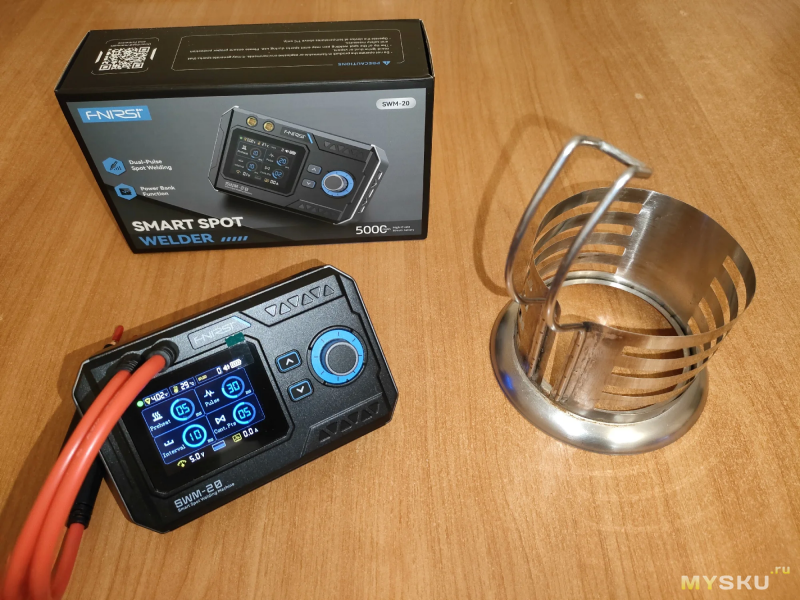

Люди в отзывах к лоту даже посуду из металла этой сваркой ремонтировали:
Итог
FNIRSI постарались, теперь передача тока от АКБ на электроды идет легче, настроек больше и энкодер (поворотная ручка) позволяет настраивать их с хорошей точностью. Теперь с ним можно собирать батареи для электротранспорта. Но провода остались такими же короткими (еще и греются) и АКБ не самый емкий. В целом, SWM-20 — интересный портативный выбор для тех, кто занимается сборкой аккумуляторных блоков, ремонтом электроники или работает с небольшими тонкими металлическими деталями в хобби. Его сильная сторона — баланс между портативностью, функциональностью и возможностью тонкой настройки параметров сварки.

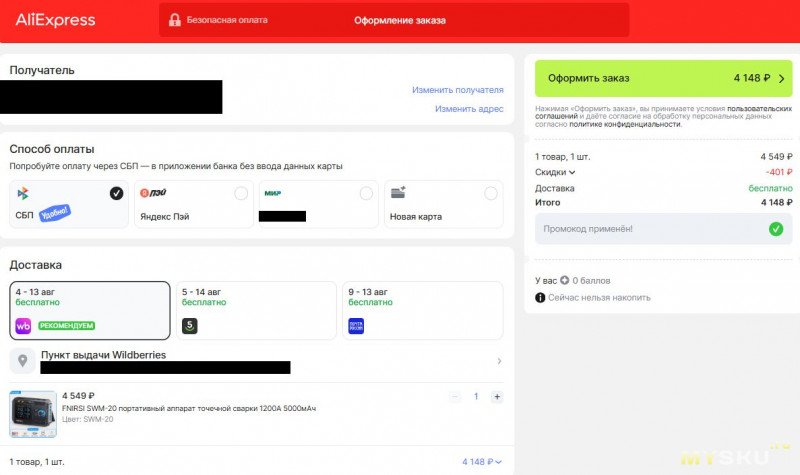

Для этого товара действует купон FNSCD354 (до 07.08.2026).
Больше 1к покупок, 120+ отзывов с фото, средняя оценка аж 4,9.
Спасибо за внимание. Удачных покупок!
Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: контактная сварка для сборки аккумуляторных батарей
Материал корпуса: ABS-пластик
Экран: 2.4” TFT
Технология сварки: двухимпульсная (Dual-Pulse)
Максимальный уровень сварочного тока: 1200 А
Свариваемые материалы: листовые никель, железо, сталь, алюминий
Толщина сварки: 0,1-0,5 мм
Емкость аккумулятора: 5000 мАч
Зарядка: 5В/2.1А
Пауэрбанк: 5В/2.1А
Автоматическое отключение: настраиваемое (0–99 минут бездействия)
Размеры: 13х8х3 см
Официальный сайт
Коммерческая упаковка:
Внутри картонная защита. Изготовлен товар в Китае.Комплектность:
- Аппарат для сварки SWM-20
- Съемные электроды для сварки
- Запасные вставки в электроды на резьбе (диаметр 2 мм)
- Никелированная лента (0,1 мм 10 мм/40 г)
- Руководство пользователя (без русского)
- Кабель для зарядки Type-C
Электроды с пластиковыми рукоятками (10 см) откровенно коротковаты ~30 см. Тут без изменений. Сечение 8 AWG (снаружи по изоляции 5,5 мм), силиконовая изоляция довольно гибкая. Присоединение цанговое. Но рабочая вставка теперь на резьбе.Внешний видКорпус SWM-20 полностью из пластика, эксперименты по внедрению алюминиевых вставок видимо признали экономически нецелесообразными. Есть откидная подставка, и резиновые накладки на задней стенке. Кнопка включения и разъемы USB на верхнем торце корпуса. В управлении теперь энкодер — это удобнее.
Измеренная масса (без электродов) 307 г. На задней части нанесены основные тех. характеристики.Загрузка 7 сек, по торцам светодиоды (синий — ок, красный — сработала защита):
Цветной 2,4-дюймовый TFT-экран (50х38 мм), углы обзора не самые высокие.Основной экран (настраиваются 4 типа параметров):
Pulse (время импульсов, а по сути мощность передающаяся в точку контакта) до 99 единиц! Можно тонко подстроить предварительный нагрев, основной импульс, интервал между точками и количество точек при непрерывной сварке. Всего доступно более 10000 комбинаций — это позволяет точно подобрать режим под толщину и тип материала. Настройки:
В рабочем положении:Что внутриВысокотоковый плоский аккумулятор 18,5 Втч есть термозащита:
Обратная сторона, где дисплей:Маркировка МК затерта.Проверка в работе
Собственная зарядка:
Режим зарядки внешних устройств (без протоколов быстрых зарядок):Есть индикация на экране.Максимум:
Переходим к контактной сварке.Для каждой толщины ленты (и для чистого никеля, и для никелированной стали) действительно нужны свои параметры. Приходится немного поэкспериментировать: если мощность слишком велика — прожигает дыры, если мала — лента легко отрывается. Нужно соблюдать минимальное расстояние между электродами и слишком сильное давление на клеммы может испортить шов.
Но тут уже чувствуется запас по мощности (току сварки). Сваривает даже 0,3 мм, а прошлая сварка варила только 0,1 мм.Пока игрался с настройками прожег линейку и стол:
Есть защитное отключение при бездействии, а также целый набор защит: от перегрева, короткого замыкания, перезаряда и переразряда. По моим ощущениям, варит SWM-20 надежнее первой версии и настроек более гибкий пул:
Люди в отзывах к лоту даже посуду из металла этой сваркой ремонтировали:ИтогFNIRSI постарались, теперь передача тока от АКБ на электроды идет легче, настроек больше и энкодер (поворотная ручка) позволяет настраивать их с хорошей точностью. Теперь с ним можно собирать батареи для электротранспорта. Но провода остались такими же короткими (еще и греются) и АКБ не самый емкий. В целом, SWM-20 — интересный портативный выбор для тех, кто занимается сборкой аккумуляторных блоков, ремонтом электроники или работает с небольшими тонкими металлическими деталями в хобби. Его сильная сторона — баланс между портативностью, функциональностью и возможностью тонкой настройки параметров сварки.Для этого товара действует купон FNSCD354 (до 07.08.2026).
Больше 1к покупок, 120+ отзывов с фото, средняя оценка аж 4,9.Спасибо за внимание. Удачных покупок!
Самые обсуждаемые обзоры
| +40 |
3595
190
|
| +94 |
4444
157
|
Вы на нём сделаете два импульса — прогревочный и основной — с настройкой? Два мультивибратора и логика ИЛИ по выходу? А интервал между ними?
Сами-то пробовали?
А если не редкого? Почему вы все всё натягиваете на свой сценарий?
Кто-то дома имеет одну отвёртку ещё от дела и старые ржавые пассатижи, и «ему достаточно», а кто-то под задачу покупает инструмент.
Скажите себе это, выбирая в следующий раз телефон.
ИИ брешет отменно и складно, генератор лапши отличный, людям до этого далеко.
Это вы зря: вполне себе говорю такое регулярно и ничего. Супруга вообще уже говорит «Когда ты себе сменишь телефон?!»
Рабочая микроволновка 2000 руб.
Транс от нее 1000-1300 руб.
Просто нужно разобрать его и сделать пару витков вторички толстым проводом

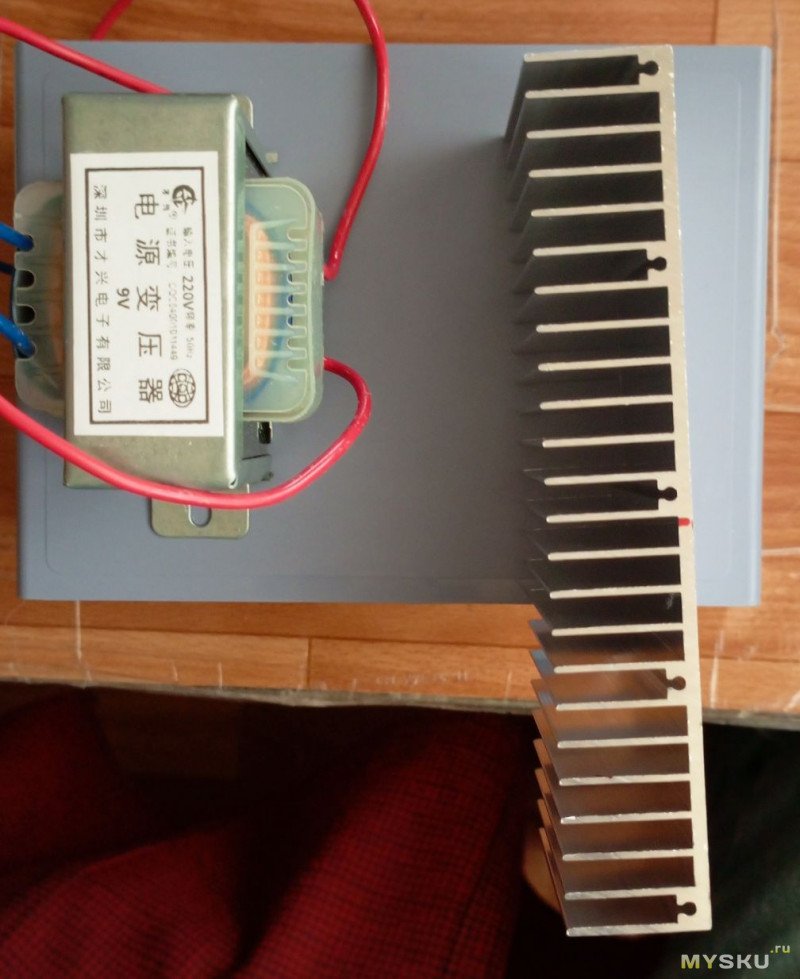

1. Нужно измерить миллиометром сопротивление проводов или обычным мультиметром и лабораторным источником питания.

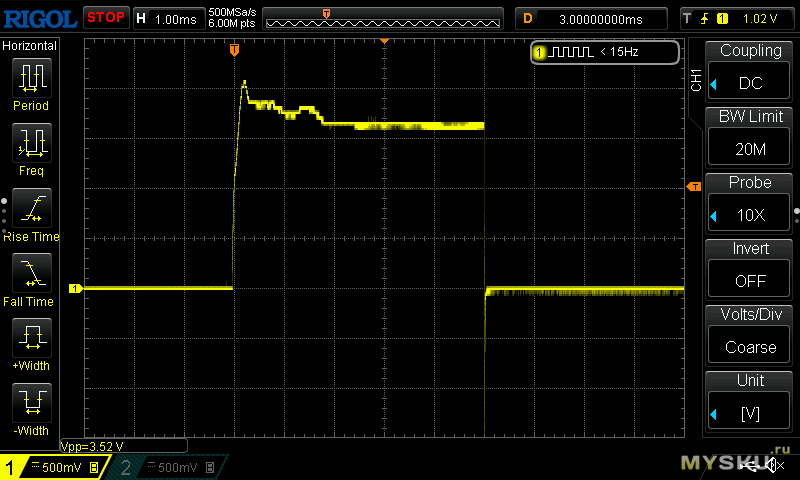

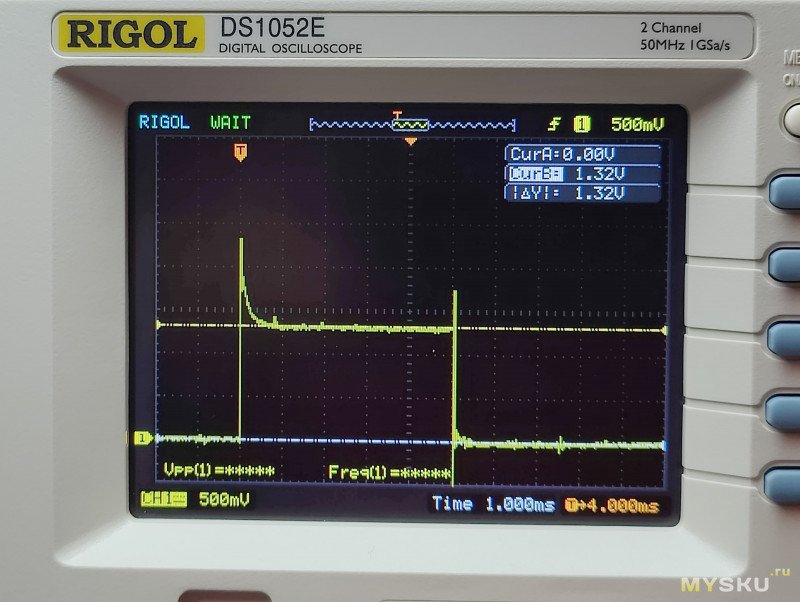

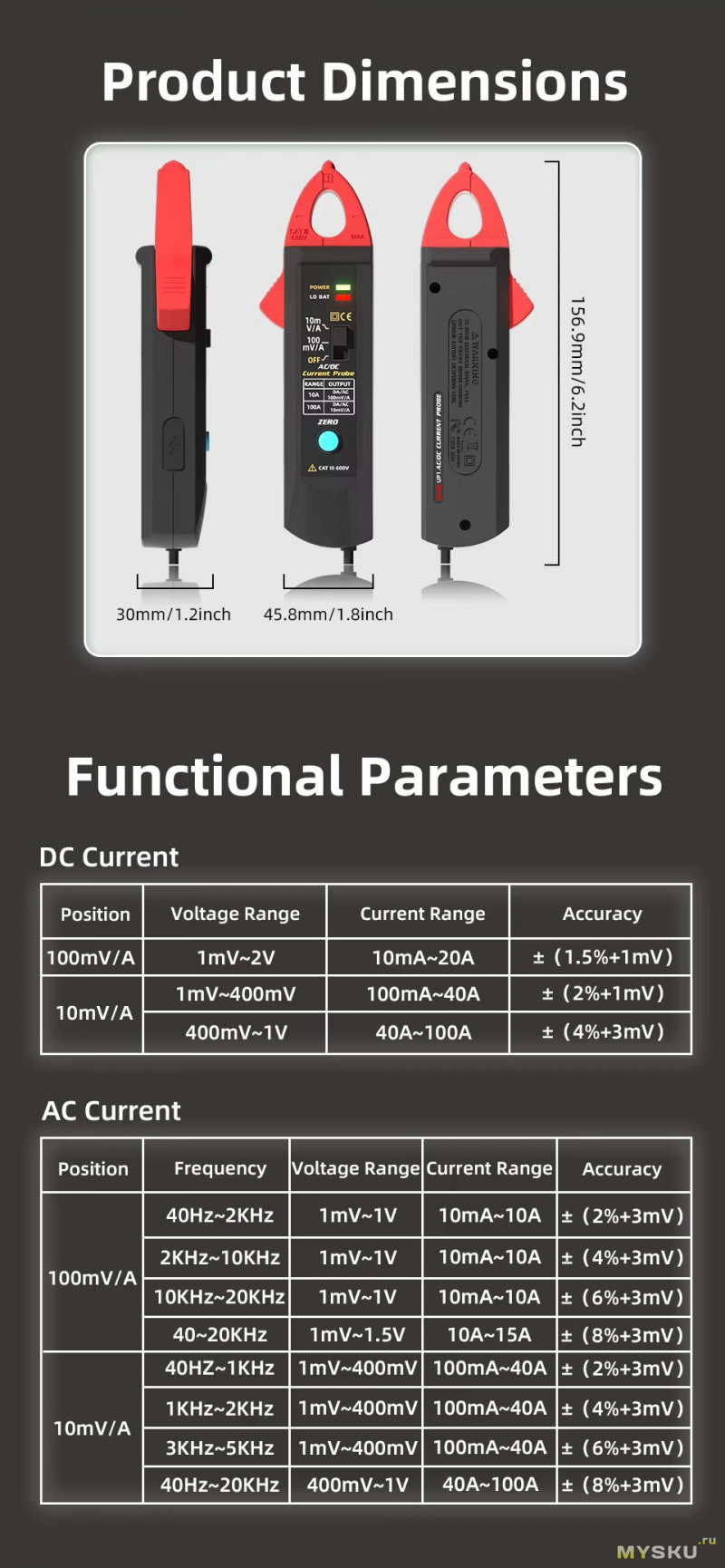

2. Затем нужно прицепить многоканальный осциллограф и в момент сварочного импульса записать кривые во всех точках.
Тогда используя провод, у которого измерено сопротивление, как обычный шунт сразу можно измерить реальный ток в цепи. А по падению напряжения между сварочными электродами легко вычислить реальную мощность, которую отдаёт сварка.
Индуктивность у одного-двух витков вторички трансформатора явно невелика.
И это не так. Обычно у вторички делает три или четыре витка. И эта индуктивность имеет совсем не маленькое влияние, потому как ток в цепи измеряется в тысячах ампер.
Учитывать десятки параметров не надо, при прямом измерении они уже измерены. И между разными точками сварки они меняются незначительно, во всяком случае показометр самого аппарата не видит большой разницы.
Это да. Но если я что-то понимаю, индуктивность витков замедляет рост тока. Который и в первичке начинается с нуля.
Вообще то зависит и ещё как. Бывает прижмёшь электроды не сильно и такой феерверк во все стороны из искр. А это значит контакт влияет и сильно.
Что означает, что даже три-четыре витка вторички могут дать заметное реактивное сопротивление при токах в тысячи ампер.
Зато все эти процессы уменьшают ток. Измерив сопротивление и зная напряжение питания, можно оценить максимальную мощность сварки. Чтобы сравнивать по ней разные системы, а заодно прикинуть нужные размеры трансформатора или ресурс аккумулятора.
У меня на ионистроной замеренный КПД составляет около 30%, а вся остальная мощность рассеивается в проводах, на ионисторах и мосфетах.
Попробуйте его, и потом нам расскажете.
Берёте медную ленту толщиной 0.2мм и пытаетесь приварить её к заряженному аккумулятору 18650. Если тест проводить на не заряженном, то сварка может прожечь батарею, но не будет видно, прожгло или нет.
Тест считается пройден успешно если:
1. Лента прочно приварена и отрывается только с разрывом самой ленты
2. 18650 батарея не загорелась при такой сварке.
Реально бомбические аппараты контактной сварки так могут. Но это дорогие модели.
Для сварки меди крайне желателен флюс. Вот ссылка- ali.click/tk9xh1f.
Там же в описании, кому лень туда ходить- «Флюс для аккумулятора, аппарат для точечной сварки медь-медь требует тока 2000 8000 А или более. Чем выше ток, тем лучше эффект точечной сварки. Аппарат для точечной сварки с накоплением энергии обычно составляет около 8 миллисекунд, а аппарат для точечной сварки трансформатора обычно составляет около 60 миллисекунд.»
Я тоже такой искал и нашёл, дешевле 40тыр таких нет.
Про него есть обзоры и тесты на youtube, так что есть возможность оценить.

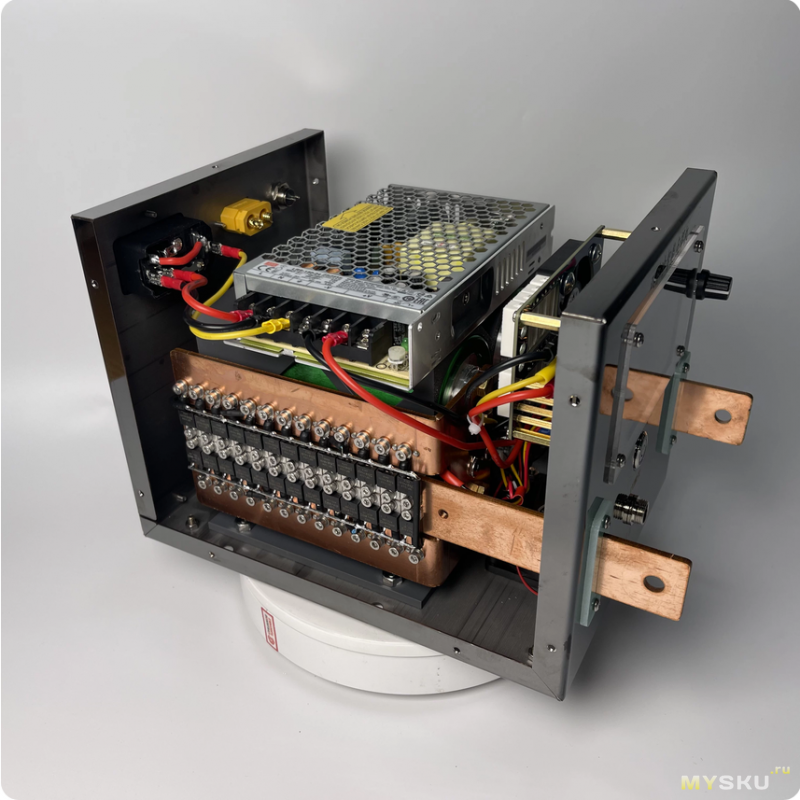

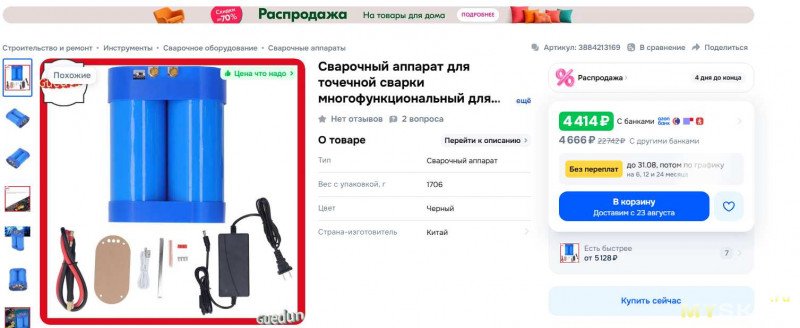

Искал что-то подобное у китайцев на Али, но увы не нашёл. У китайцев подобный аппарат должен иметь цену максимум 15тыр, если тупо взять за основу аппарат на двух ионисторах и переделать его на четыре. Я морально готов за такой аппарат отдать до 20тыр. Но 45тыр — это явно перебор.

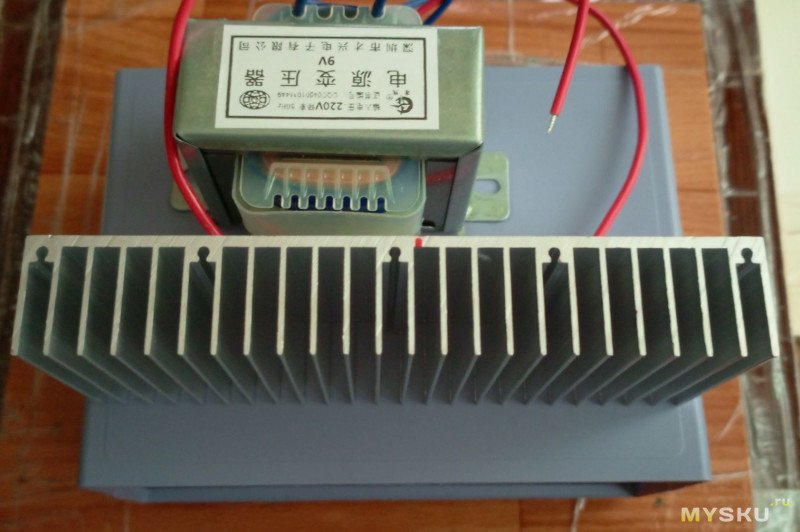

На заводе у нас стоял сварочный агрегат которым варили проволоки до 3 — 5 мм — слегка шкафчик и трансформатор на сотни ампер способный выдержать режим короткого замыкания в момент сварки.
имхо качественные элементы, покупал на Яндексе. На инструменте Бош хорошо работают. Бывают на Озоне, но там внимательно смотреть максимальный ток на отдачу, не всегда указывают.
Но, в целом, высокотоковые пригодны к использованию.
И никакого переклеивания шильдиков. «Химию» да — покупают, но качественную. А дальше полный цикл — можете найти ролики на Ютюбе про этот завод.
Все наши маркетплейсы забиты гораздо худшими аккумуляторами. Постоянная лотерея что приедет на этот раз. А здесь хоть какая-то определенность.
Может подскажете где купить настоящие LG или Samsung? И цену, пожалуйста.
НО. то что сами производят, а не термоусадку натягивают — это огромный плюс. Но было бы здорово если бы не просто производили то что получается, а еще и двигались вперед, улучшая технологию. не боги дали ее самсунгам и панасоникам, значит можно повторить.
По качеству пока ничего сказать не могу — сам не юзал.
как с волгой сайбер было напомнить? купили всё у американцев. отличные ж машины были. пользовались спросом. ну, когда еще можно было пригнать оттуда и до введения утильсбора и прочих заградительных мер. но нет, ниасилили, получилось дорого, невыгодно.
в итоге что? правильно, списали и утилизировали.
Устаревшая платформа, автомат 4-ступка (!), завод (если мне память не изменяет) из Мексики перевезли, Себринг. Или из Бразилии, не вспомню уже. Цена была конь, машины так себе даже против одноклассников тех лет, спросом НЕ пользовались категорически. Сделали их мало, распихивали по рынку долго.
Остатки этой истории даже Андерсона коснулись.
так что как пример бестолкового руководства, оверпрайса и смерти проекта который казалось бы вот же оно, бери и работай — по-моему само то. тоже и линия была, и производство, а толку не было.
в случае акумов никто не мешает точно так же закупить линию, позвать блогеров и прессу, рассказать как всё круто и «сейчас заживём», начать производить по устаревшим технологиям за оверпрайс (ничего не напоминает?), разочароваться, и начать по классике натягивать термоусадку на китайские банки.
если всё таки производят — то и хорошо. плохо что развития наверняка не будет
Ответ задублировался, прошу прощения.
aliexpress.ru/store/1382210

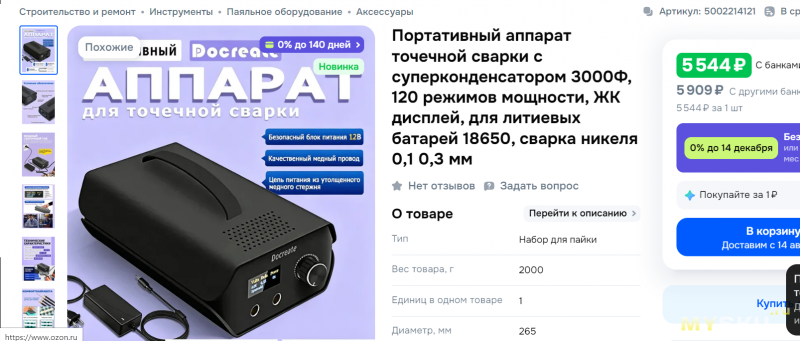

Да, ионисторы маркируют в фарадах по принципу «Емкость ионистора равна ёмкости аналогичного по запасённой энергии конденсатора», хотя разумнее было бы их маркировать именно в единицах запасаемой энергии, а как устройство их разумнее назвать "импульсный аккумулятор" за их способность отдавать в нагрузку большие импульсные токи. Я думаю, что такая характеристика исключит многие ошибочные предположения о их возможностях.
но, те устройства что я встречал при разряде в режиме КЗ что-то сразу выходили из строя.
И ещё — меня как-то настораживает информация из статьи Ионисторы Panasonic: физика, принцип работы, параметры — согласно приведённой в ней таблице даже ионисторы серии HW от 10Ф и более ёмкие обеспечивают разрядный ток до 1А.

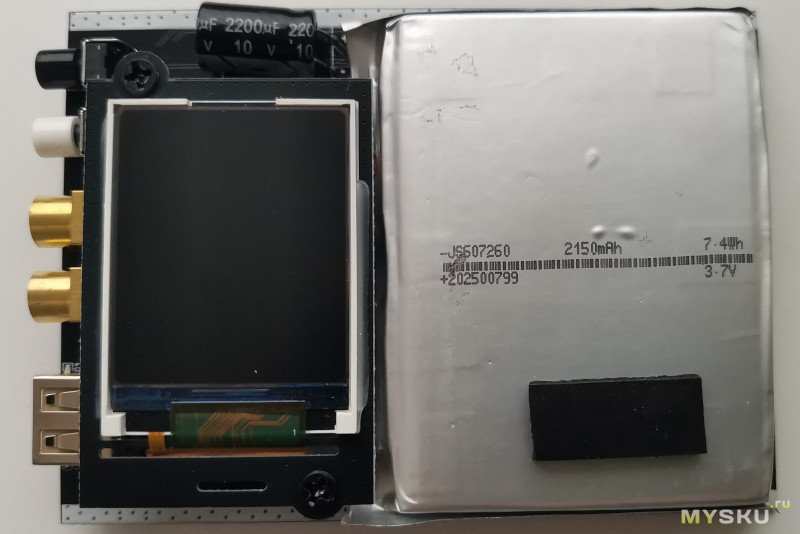

DX-10 внутри:

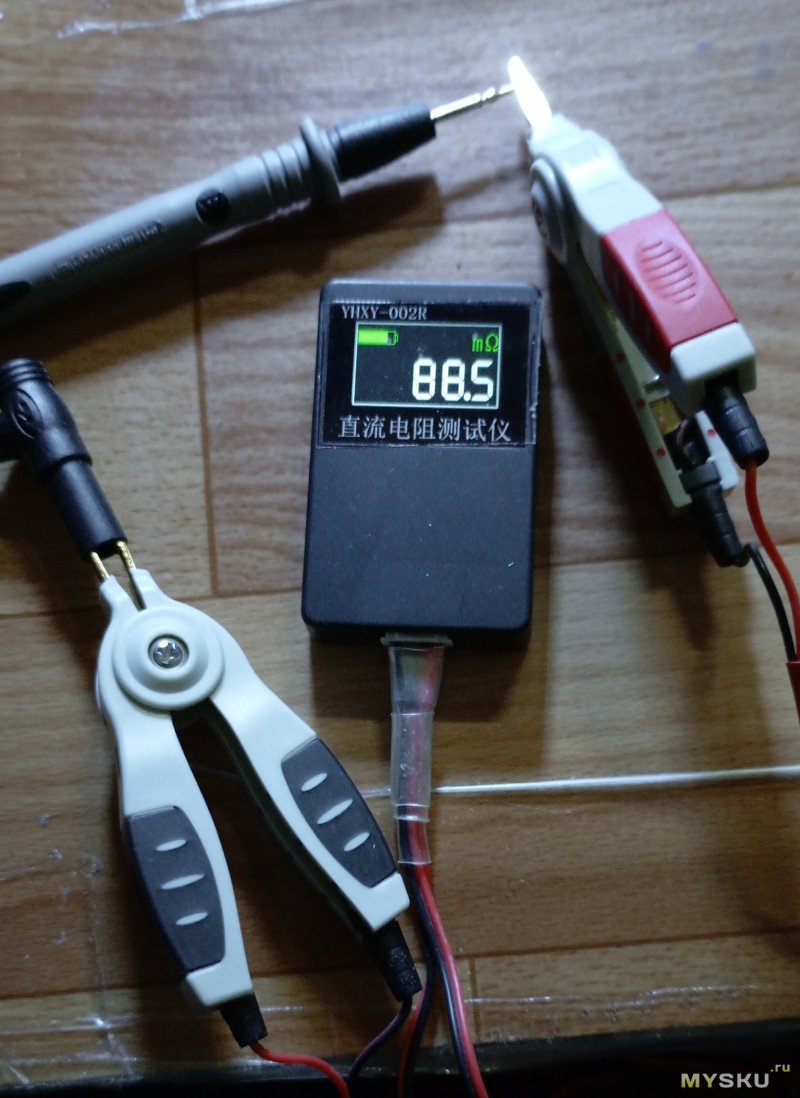

Кстати, а чем сопротивление измерили? Мой миллиомметр HpLive YHXY-002R измеряет в пределах 0,0001… 20 Ом, зато с точностью 0,03% и для проверки тех же измерительных щупов его возможностей хватает ( на днях как раз поймал:
— за все три комплекта вернули деньги — пересылка брака заводу почтой выйдет дороже:) смастерила похоже ELESAVEE и у всех трёх сопротивление сходное:
Есть SONY US18650VTC6 3000мАч 3,6В, 30А -13 мОм. Но 850р! Таких вы в шуриках не увидите.
Из новых molicel p30b вполне в 8 миллиом укладываются. Вот только цена не радует.
У аккумов с такой технологией сопротивление единицы ома.
, и всю родню их разработчиков заодно. Тут главное что да, у тех «приборы» больше десятка, а у этих единицы.Вот поэтому у нас полно «специалистов» (тех же электриков, монтажников и т, д.), которые не знают физику даже на уровне школьной программы.
Рецепт и чертёж — документы, с подписью и печатью. Но даже там возможно очень много ошибок гораздо серьёзнее пропущенных порядков.
У меня в Метабо стояли Самсунги, 1500ма, 13мОм, через пару лет работы стали 1200мА. Заменил на EVE 25P, благо стоили они тогда по 110р.

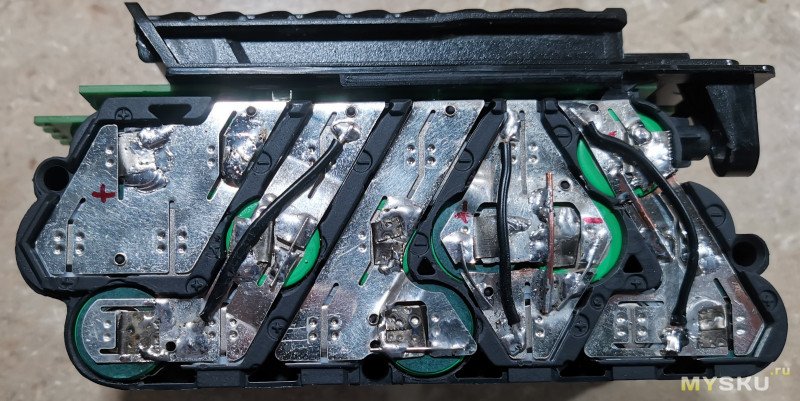

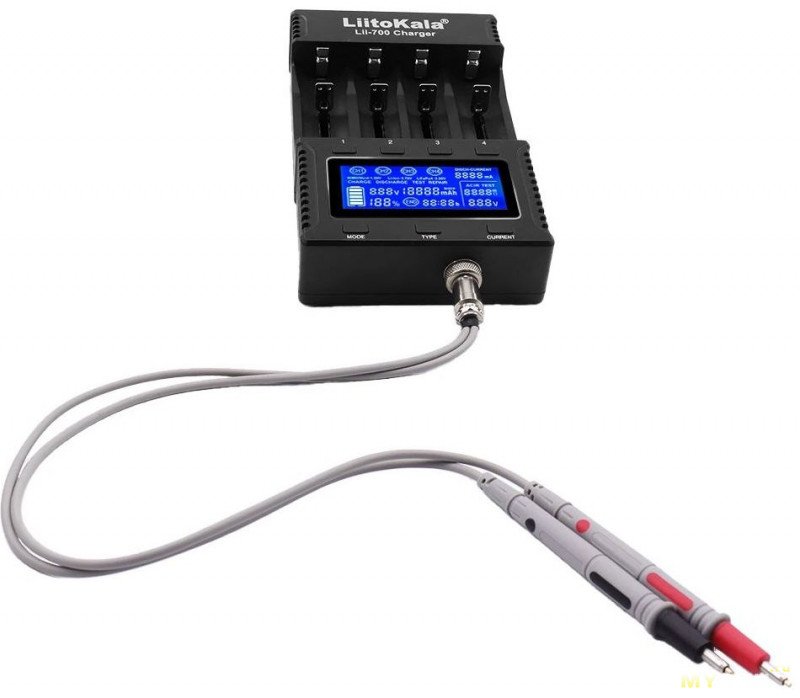

Тут как бы все измерители в зарядках — показометры, скорее из-за технологии измерения, а не от ненадежности контактов.

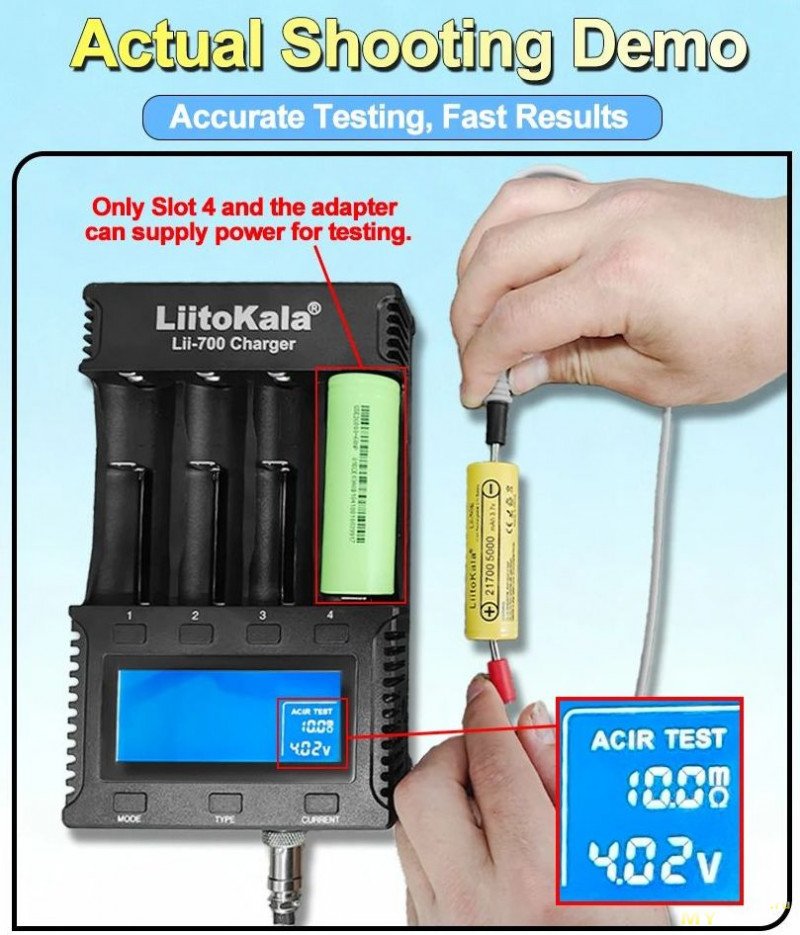

YR1035+ измеряет ACIR.
На постоянном токе пакеты Li-Po измеряют разные модельные зарядки с отдельным подключением силового и балансировочного разъёмов. Показания разных таких зарядок для одного пакета аккумуляторов могут различаться в 1,5-2 раза, это зависит не столько от температуры пакета, сколько от не соблюдения стандарта измерения на постоянном токе. Дорогое фирменные зарядки измеряют на постоянном токе вполне правдиво.

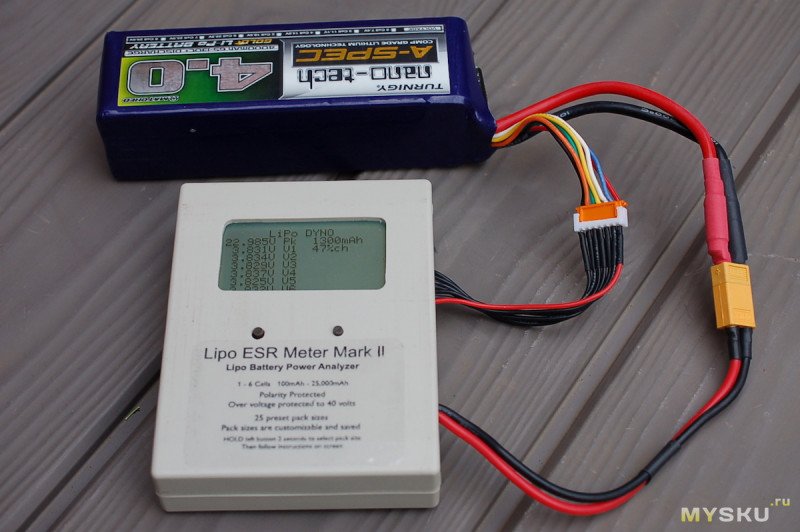

Есть измеритель на постоянном токе ESR IR MklI из Америки, считается что он измеряет правдоподобно. Проверял им и YR1035-м цилиндры в заказе от NKON в 22 году все экземпляры, разбег показаний в пределах AC 0,3 мОм DC 0,5 мОм, табличку с измерениями прилагаю. И фото измерителя ESR IR MklI.

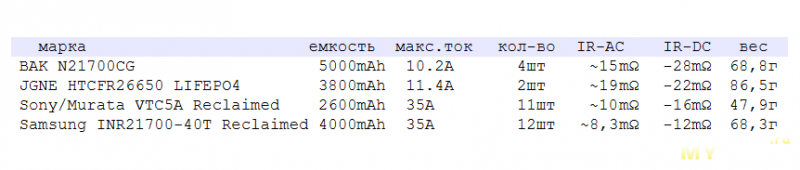

Вообще значения DCIR превышают ACIR примерно в полтора — два раза. При комнатной температуре. Фиксированной пропорции нет, зависит от химии, технологии, производителя.

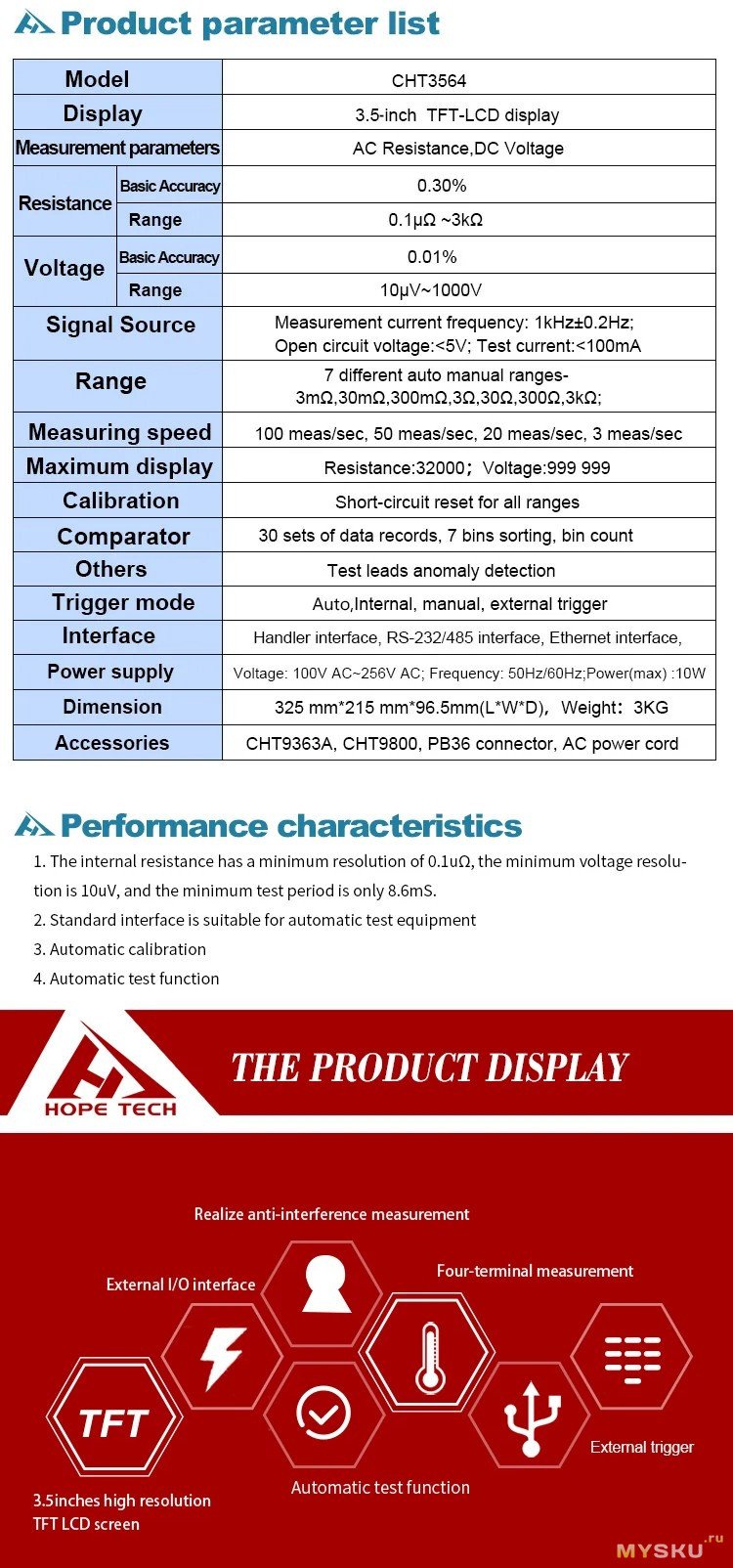

ESR IR MklI у меня нет, поэтому сравнивал с тем что есть YAOREAYR-1035+ и сверял показания (спасибо знакомые пустили в лабораторию на выходных) с Hopetech CHT3564
Спасибо за развернутое пояснение. Предыдущий пост оказался для меня сумбурным, я внес свое мнение.
По измерению DC IR, оно важно для летающих, плавающих и
ползающихездящих моделей, для соревнований и рекордов. В моделях аккумулятор может отдать всю энергию за 5 — 15 минут, для таких нагрузок на аккумулятор один критерий — DC IR, он дает посчитать максимальный ток нагрузки и понимать соответствие аккумулятора назначенной задаче.Я защищаю DC IR как характеристику, более полно отражающую способность аккумулятора отдать свою энергию потребителю. Измерять ее надо при одинаковых температуре и степени заряда, 4-х проводным измерением.

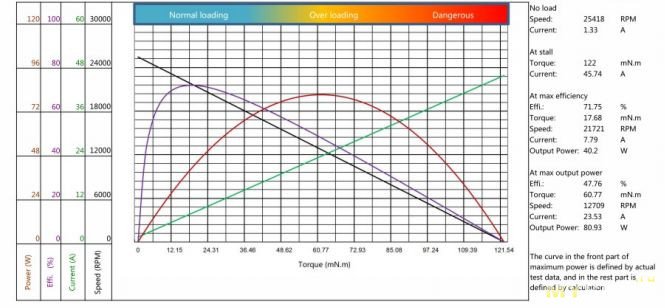

Да, и в перечень сильноточных задач можно смело включить моторы постоянного тока — у них при остановке вала ток возрастает в десятки раз. Например характеристики Histren MOTOR HLRS390PH-6018 mod S:
