FNIRSI SWM-20: двухимпульсный портативный аппарат для точечной сварки

Друзья, всем привет! Сегодня у меня на столе аппарат точечной сварки от компании FNIRSI — SWM-20. Приглашаю посмотреть на него поближе: снаружи, внутри и в работе. Это не первый сварочный аппарат, которым я пользовался, и я с удовольствием хочу поделиться с вами своими впечатлениями от его эксплуатации ↓

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Ёмкость аккумулятора: 5000 мА·ч (используются два элемента питания A-класса).
• Максимальный сварочный ток: до 1200 А (пиковый ток для прочного и стабильного соединения).
• Толщина свариваемых материалов: от 0.1 до 0.5 мм.
• Совместимость с материалами (по максимальной толщине): нержавеющая сталь — 0.4 мм; сталь с никелевым покрытием и железо — 0.3 мм; чистый никель — 0.2 мм; медь с никелевым покрытием и латунь — 0.1 мм.
• Параметры зарядки: 5 В / 2.1 А через порт Fast Type-C.
• Параметры разрядки (режим повербанка): 5 В / 2.1 А через USB-A.
• Дисплей: 2.4-дюймовый цветной TFT-экран с отображением данных в реальном времени.
• Управление: поворотный энкодер (ручка-регулятор) для точной настройки параметров.
• Уровни настройки: 4 предустановленных комбинированных уровня и более 10 000 уровней сверхточечной регулировки.
• Автовыключение: настраиваемый таймер автоотключения от 0 до 99 минут для экономии энергии.

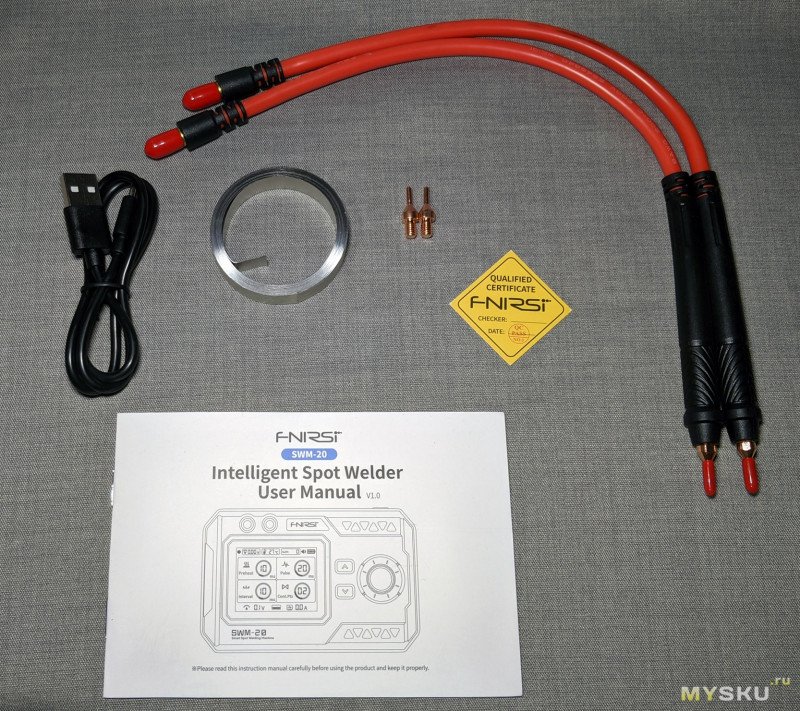

КОМПЛЕКТАЦИЯ

• Основной блок точечной сварки SWM-20
• Сварочные ручки (электроды)
• Сменные наконечники для ручек
• Кабель USB-C
• Никелевая лента
• Руководство пользователя

ВНЕШНИЙ ВИД

Инструкция с цветными иллюстрациями, но на английском языке, как и интерфейс прибора. Впрочем, всё предельно понятно и без перевода.

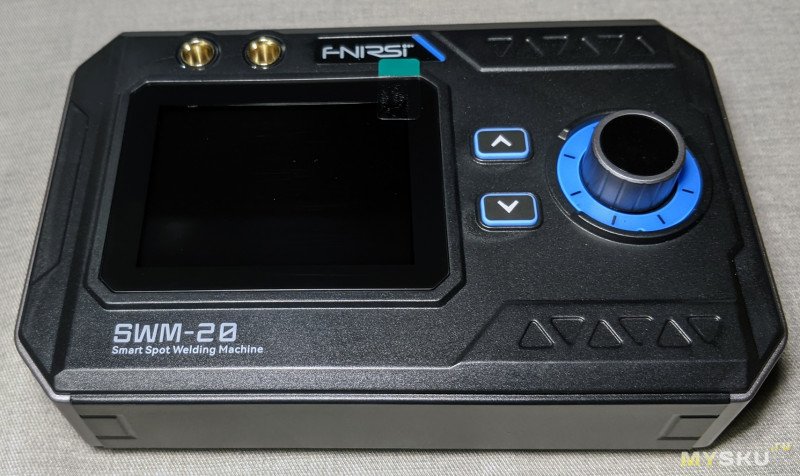

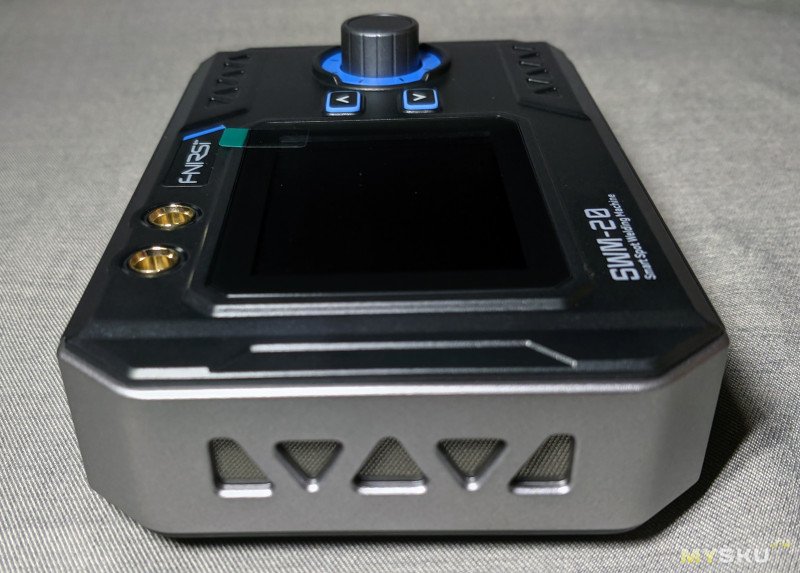

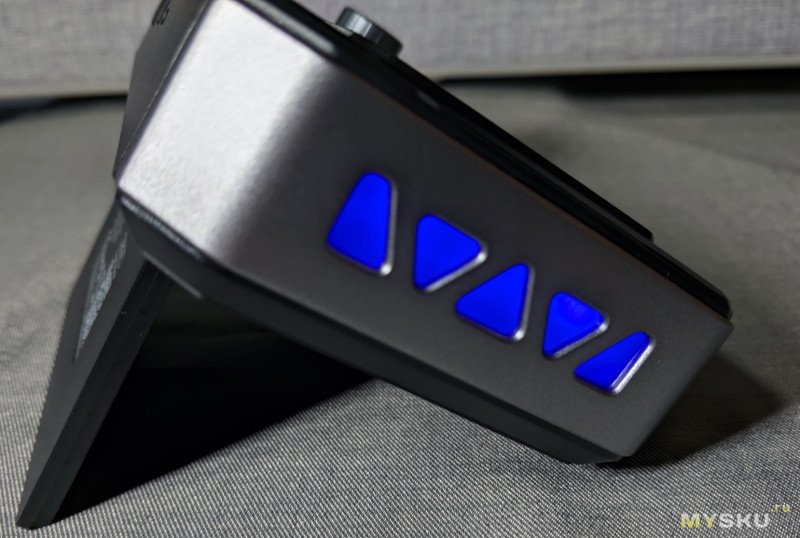

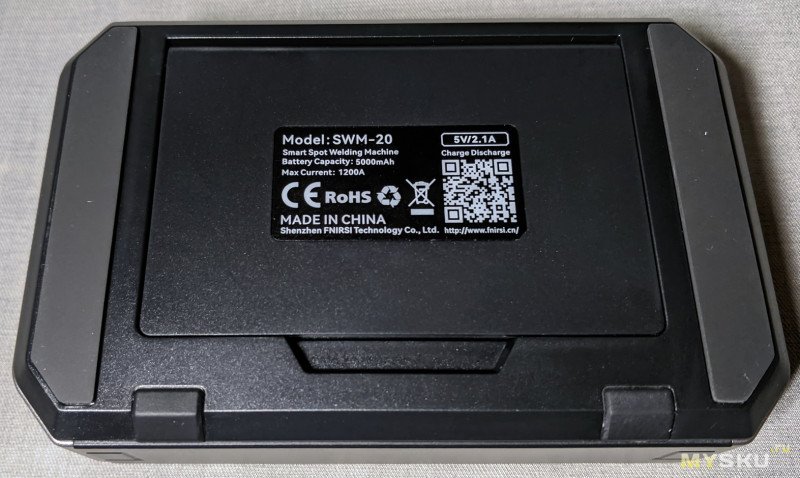

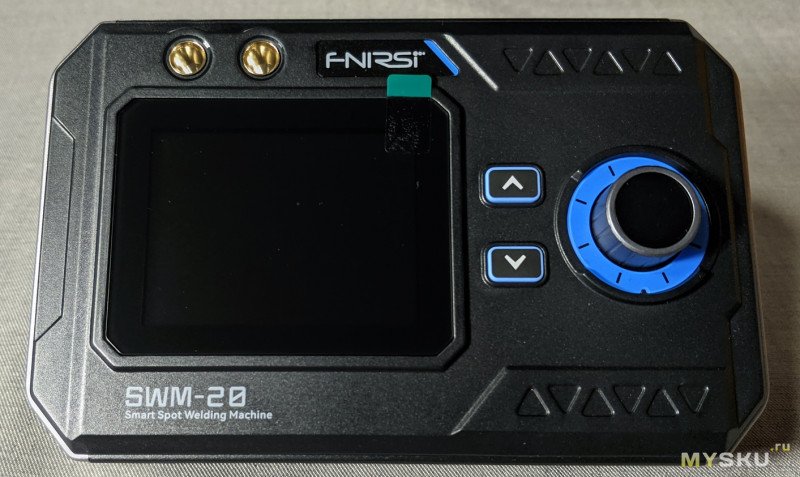

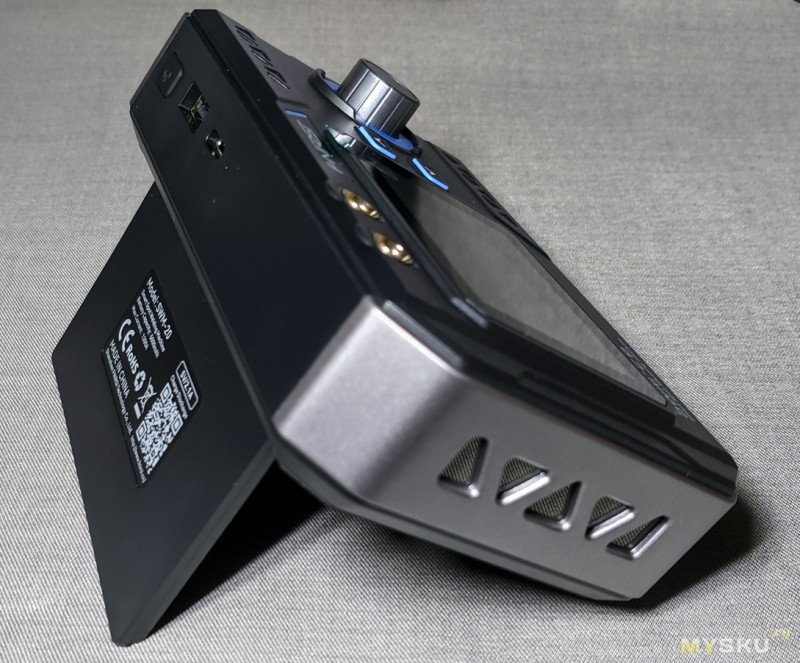

Прибор выглядит очень интересно. С одной стороны, внешний вид консервативный, с другой — футуристичный. Скошенные грани и декоративные элементы-треугольники вносят свой технический шарм. Понравилось, что есть откидная ножка, которая позволяет зафиксировать устройство под углом. Боковые декоративные треугольники представляют собой ещё и подсветку. После включения у них есть два режима свечения: синий означает готовность к работе, красный — предупреждает о проблемах (перегрев, низкий заряд аккумулятора).

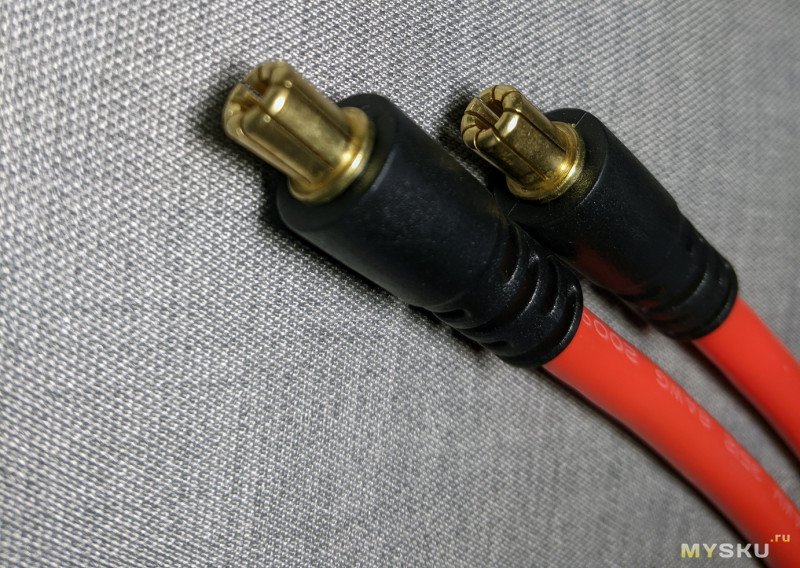

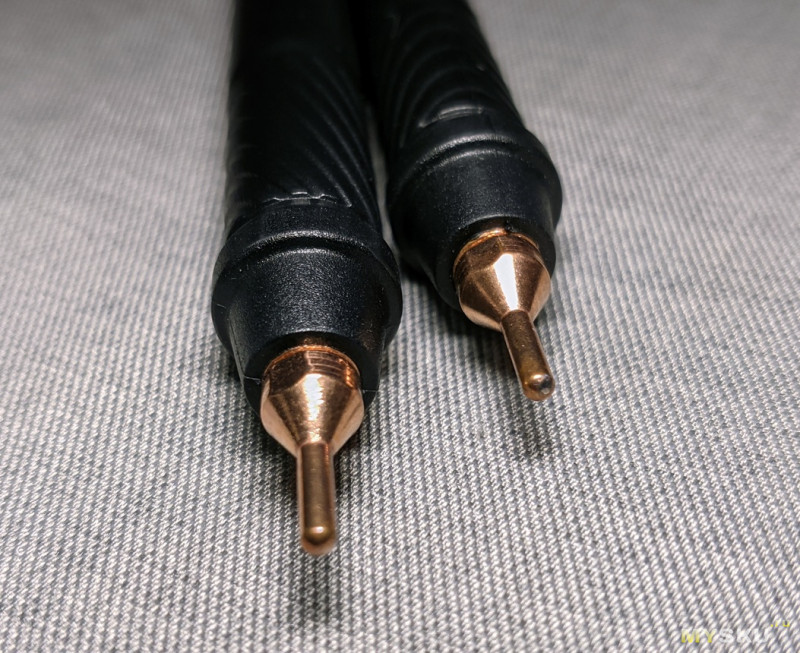

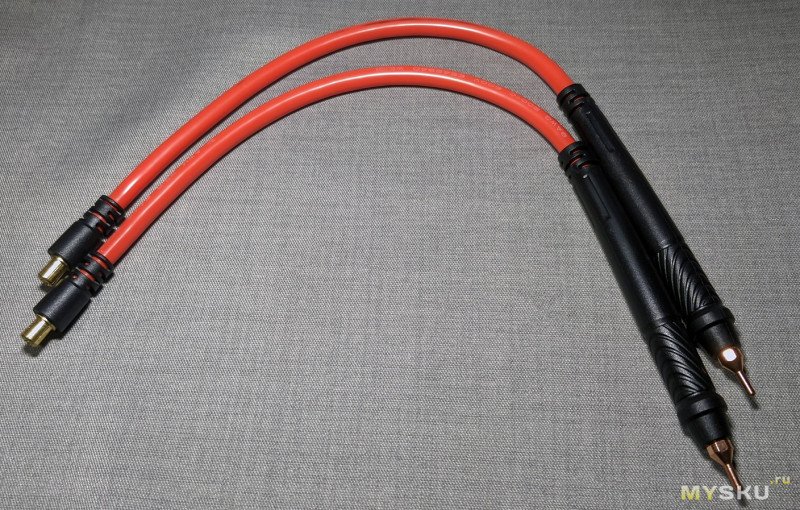

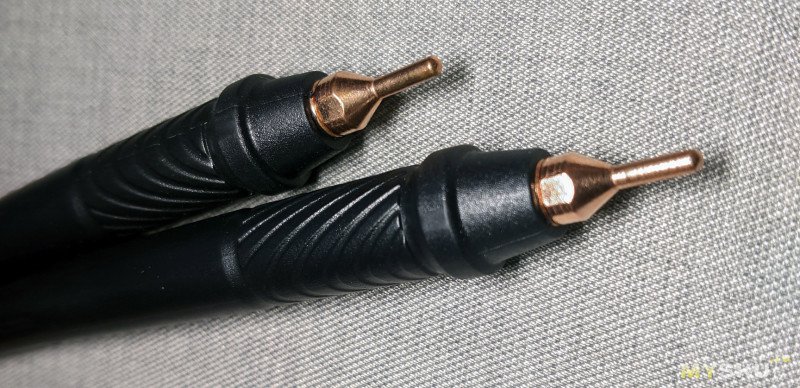

Щупы — массивные. Поверхность ручек рельефная, держать в руке удобно. Мне очень понравилось, что наконечник — это не стержень, как в сварочном аппарате от другой компании, который я обозревал несколько месяцев назад, а цельный элемент с резьбой, который накручивается на ручки. Несмотря на то, что в таком случае наконечник как расходный материал менее универсален, чем просто медный стержень, такая конструкция однозначно выглядит надёжнее. В комплекте есть два запасных наконечника. При этом это не тот расходник, который быстро выходит из строя: даже после сварки некачественных поверхностей и, как следствие, потемнения, их можно легко зашлифовать наждачной бумагой.

ВНУТРЕННИЙ МИР

Я не являюсь инженером-конструктором или физиком, поэтому для меня как для потребителя важно, чтобы сварочный аппарат выполнял свою непосредственную функцию — сваривал ленту на аккумуляторах. Но многие читатели любят смотреть внутренности приборов, поэтому, как говорится, «по многочисленным просьбам».

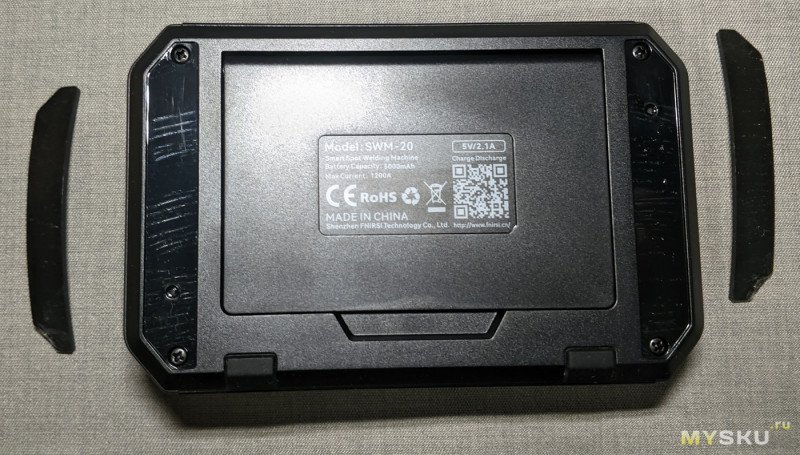

Разборка простая: достаточно отклеить резиновые ножки и открутить четыре винта.

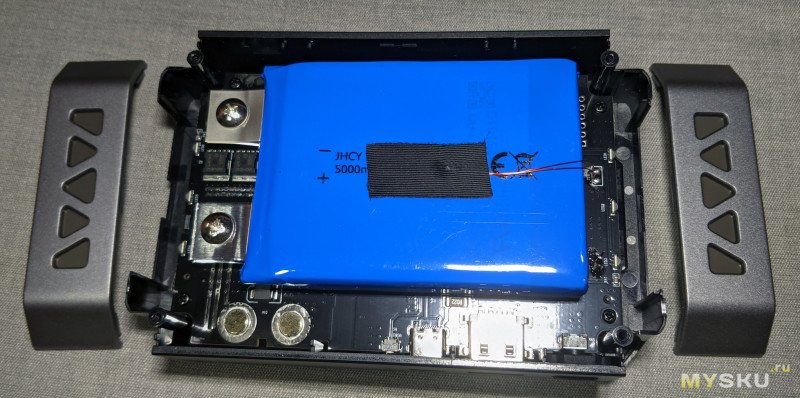

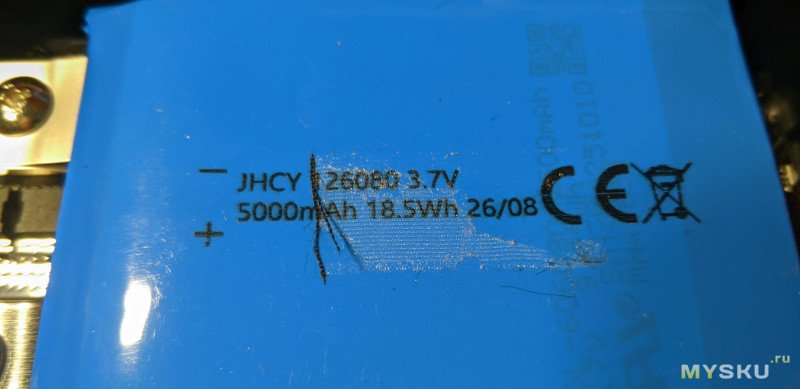

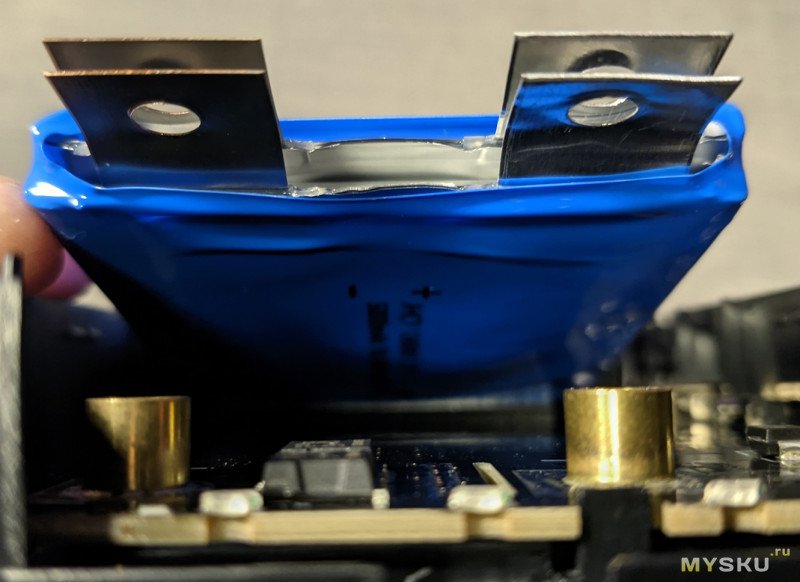

Внутри нас встречает пара параллельно подключённых аккумуляторов с маркировкой JHCY 26080 3.7V 5000mAh 18.5Wh. Высокотоковые аккумуляторы — это ядро подобных приборов. К центру пакета приклеен термистор (NTC) для мониторинга температуры и срабатывания защиты. Выводы аккумулятора подключаются через толстые металлические ламели и массивные стойки под винтовое крепление.

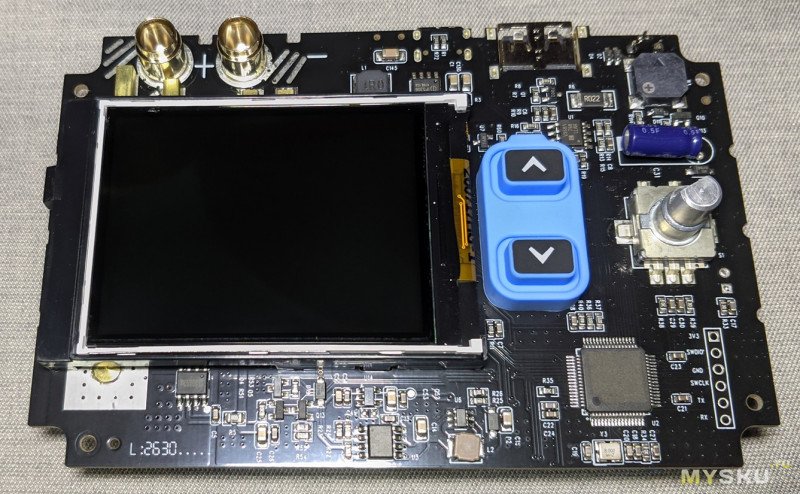

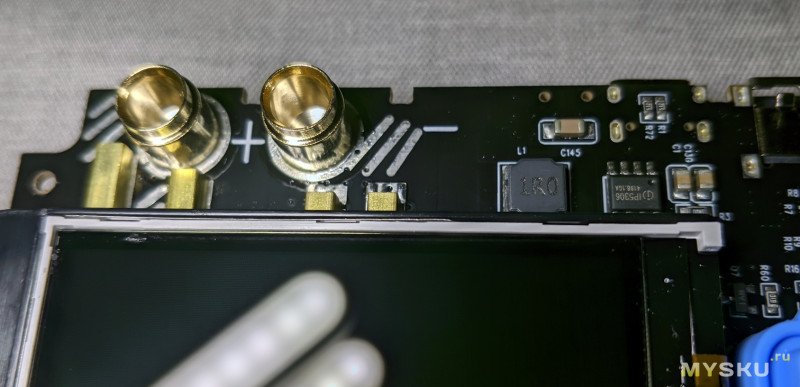

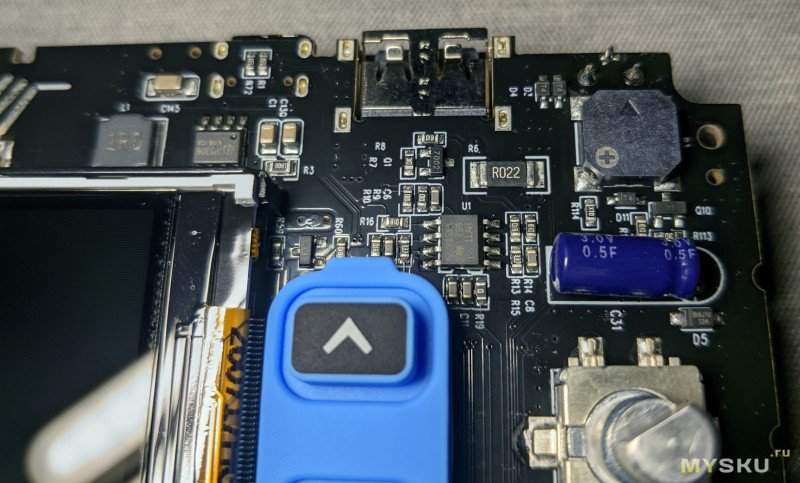

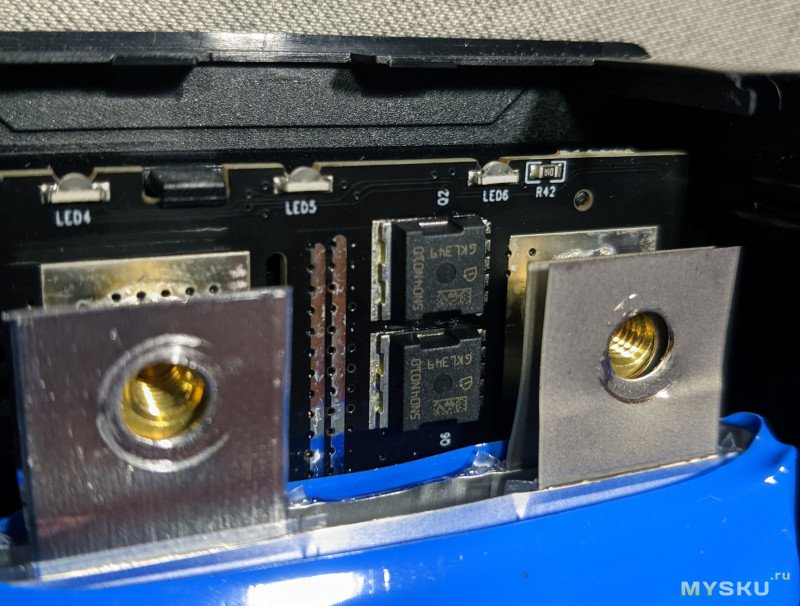

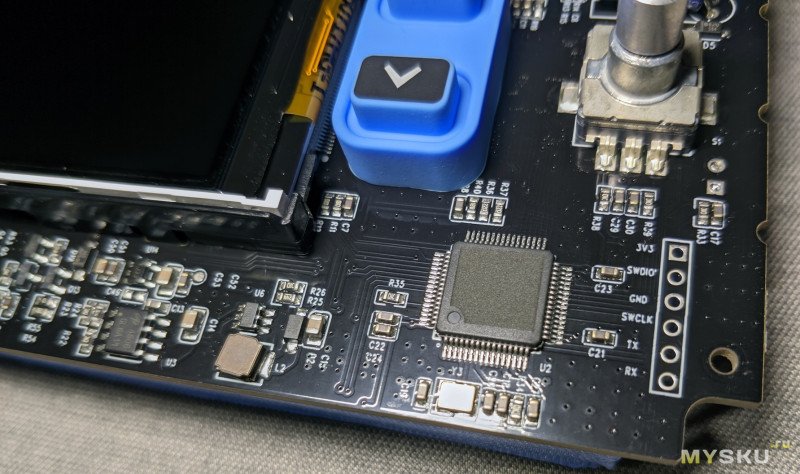

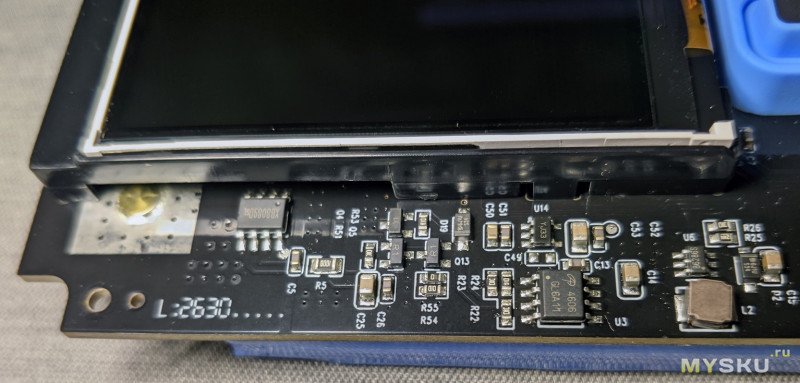

На плате с обратной стороны лепестков видны силовые транзисторы (SND4N010). Они запаяны на массивные полигоны платы для хорошего отвода тепла. В центре управления стоит микроконтроллер в LQFP-корпусе, маркировка зашлифована лазером. Для раскачки затворов силовой группы транзисторов используется отдельный драйвер. Синий ионистор на 3.0V 0.5F обеспечивает кратковременное питание логики во время импульса (чтобы экран и микроконтроллер не перезагружались от просадки напряжения батареи в момент сварки), а также зуммер (пьезопищалку).

НЕОБЫЧНАЯ ФУНКЦИЯ

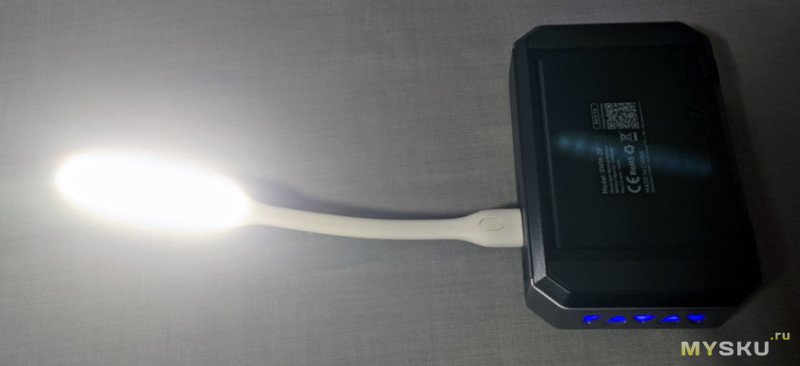

Прибор представляет собой ещё и повербанк. На вход, как и на выход, он берёт порядка 10W (5 В, 2 А). С одной стороны, использовать прибор в качестве повербанка вряд ли кто-то будет, а с другой — к примеру, можно подключить портативное освещение. В целом, почему бы и нет.

МЕНЮ

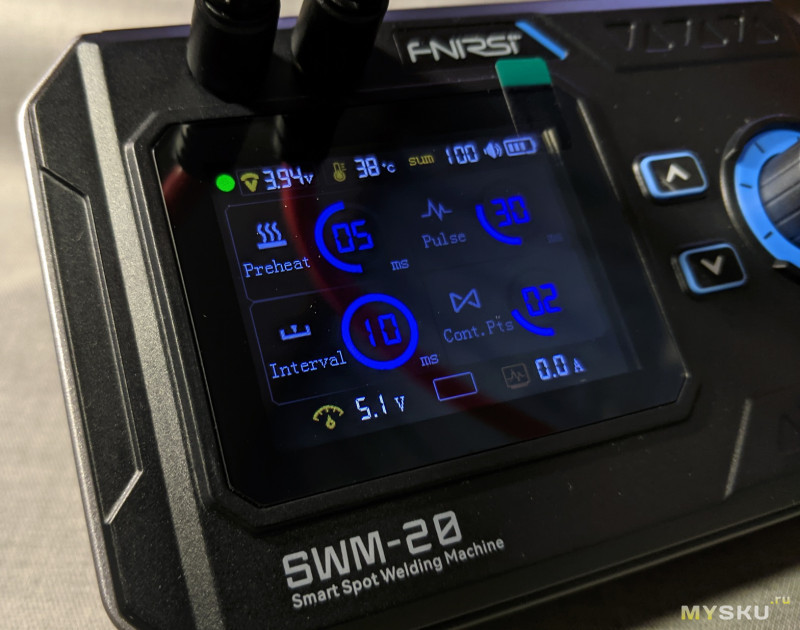

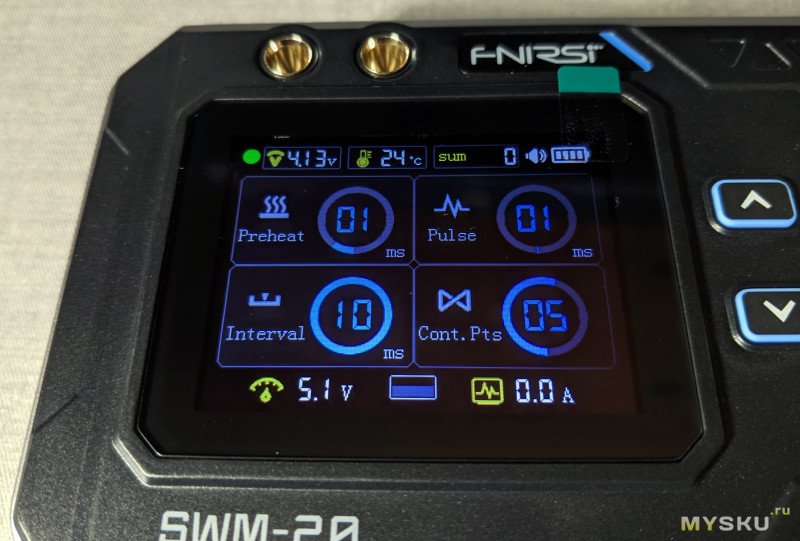

Элементы главного экрана

Экран устройства разделён на несколько зон, в которых отображаются следующие параметры:

• Статус сварки: индикатор готовности устройства в левом верхнем углу (зелёный кружок).
• Напряжение аккумулятора: текущее напряжение встроенной батареи в вольтах.
• Температура: температура устройства в градусах Цельсия.
• Счётчик сварки: общее количество выполненных точек сварки с момента включения.
• Громкость: индикатор включённого звука.
• Уровень заряда батареи: иконка состояния аккумулятора.
• Преднагрев (Preheat): длительность первого (предварительного) импульса в миллисекундах (мс). Разогревает электрод и мягко подготавливает материал.
• Основной импульс (Pulse): длительность главного сварочного импульса в миллисекундах (мс). Обеспечивает основную энергию для формирования сварной точки.
• Интервал (Interval): задержка/пауза между предварительным и основным импульсом в миллисекундах (мс). Предотвращает перегрев и помогает материалу плотнее прилечь.
• Количество точек подряд (Cont.Pts): количество сварочных импульсов за одно касание, используется для укрепления точки на толстых лентах.
• Выходное напряжение повербанка: напряжение при зарядке внешних устройств через USB.
• Выходной ток повербанка (Power Bank Output Current): ток отдачи при работе в режиме повербанка.

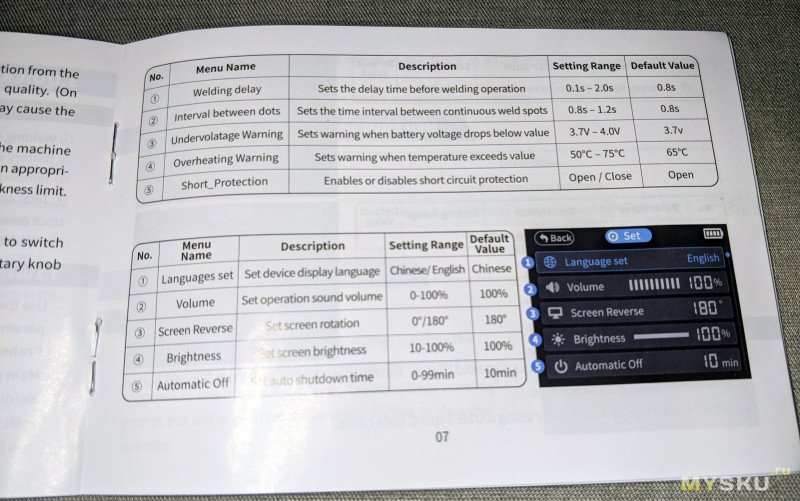

Меню настроек

Вызов меню осуществляется кратким нажатием на энкодер (поворотную ручку). Переключение между пунктами выполняется кнопками со стрелками, а изменение значений — вращением энкодера.

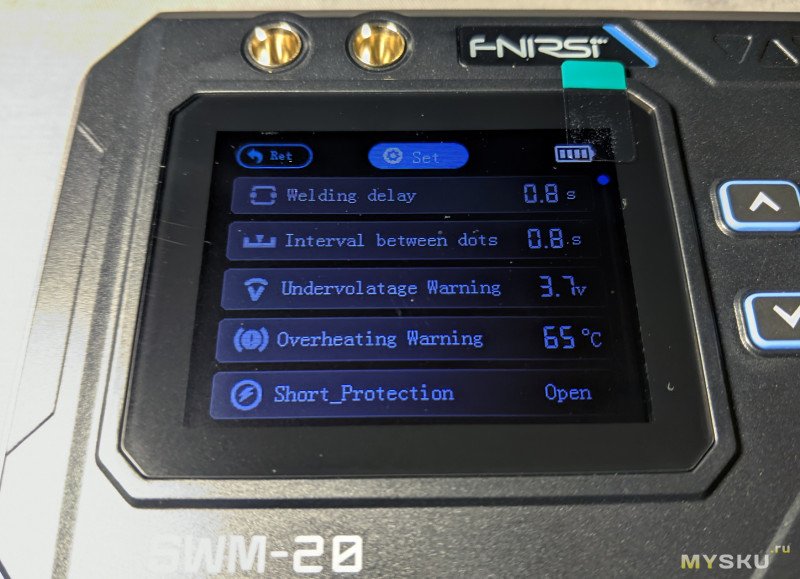

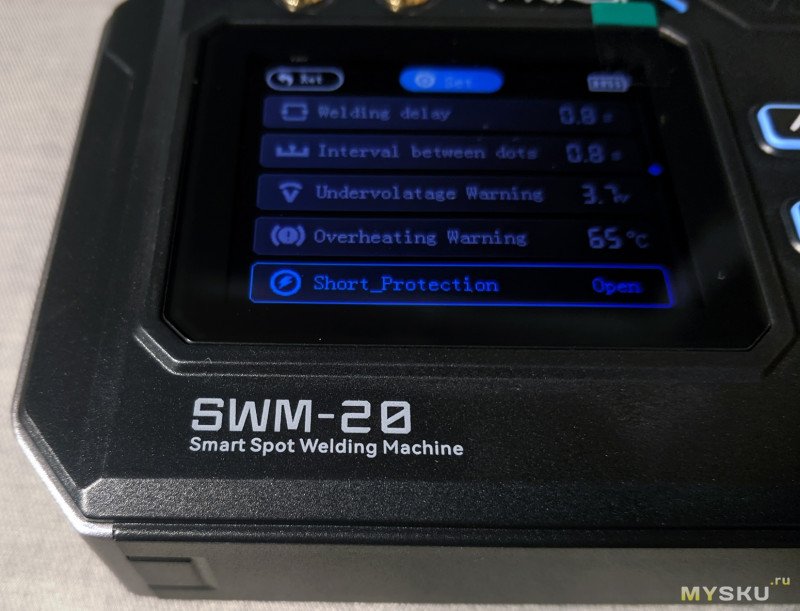

Параметры работы сварки:

• Welding delay (Задержка сварки): время в секундах от момента контакта электродов до подачи сварочного импульса (Диапазон: 0.1s – 2.0s, по умолчанию: 0.8s).
• Interval between dots (Интервал между точками): интервал времени между непрерывными сварными точками (Диапазон: 0.8s – 1.2s, по умолчанию: 0.8s).
• Undervoltage Warning (Предупреждение о низком напряжении): порог напряжения, при котором срабатывает предупреждение о разряде (Диапазон: 3.7V – 4.0V, по умолчанию: 3.7V).
• Overheating Warning (Предупреждение о перегреве): порог температуры, при превышении которого аппарат блокирует работу (Диапазон: 50°C – 75°C, по умолчанию: 65°C).
• Short_Protection (Защита от короткого замыкания): включение/выключение защиты (Опции: Open / Close, по умолчанию: Open).

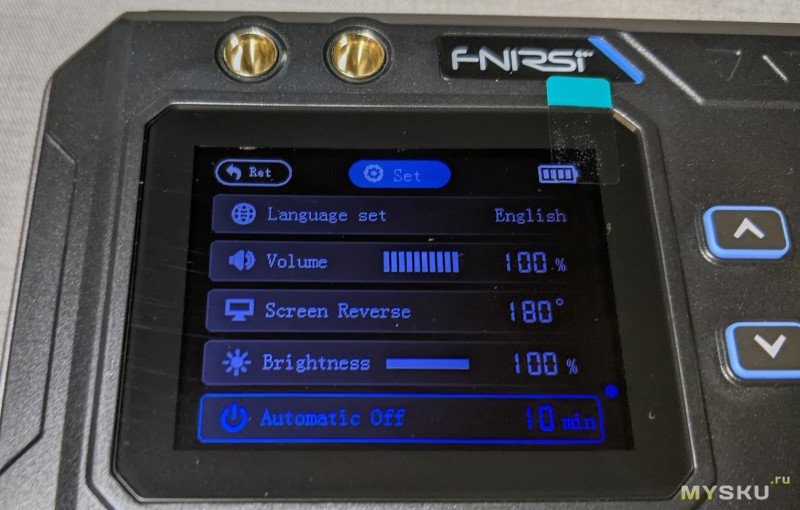

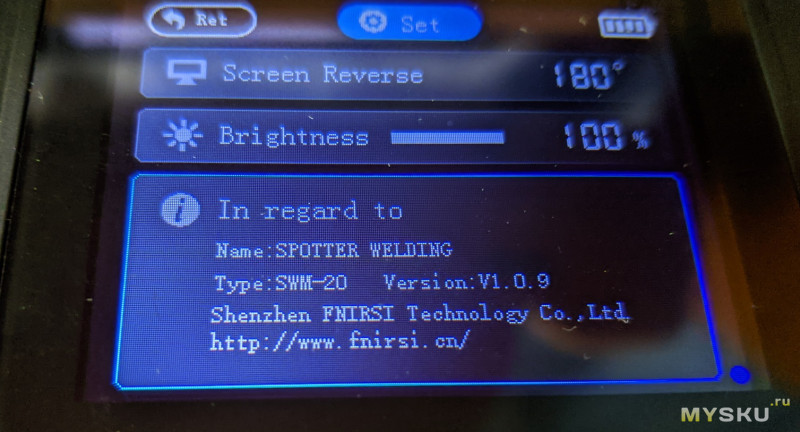

Системные настройки:

• Languages set (Язык): выбор языка интерфейса (Chinese / English).
• Volume (Громкость): громкость звуковых сигналов (0–100%).
• Screen Reverse (Поворот экрана): ориентация изображения на дисплее (0° / 180°).
• Brightness (Яркость): яркость подсветки экрана (10–100%).
• Automatic Off (Автовыключение): таймер автоматического отключения при бездействии (0–99 мин, по умолчанию: 10 мин).
• Factory Reset (Сброс настроек): возврат к заводским параметрам.

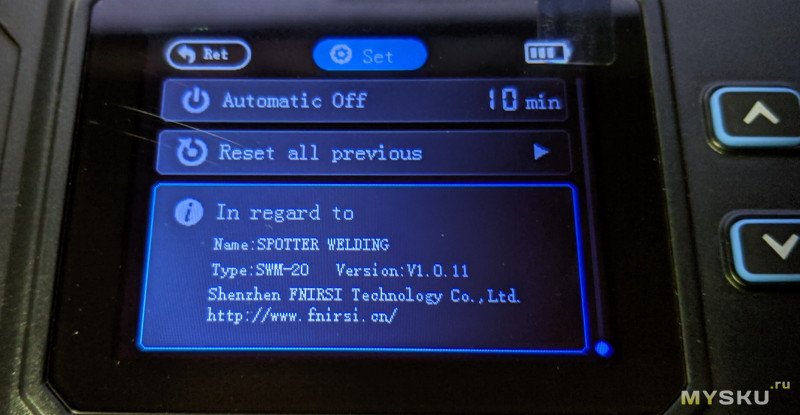

• About (О устройстве): информация о модели, версии прошивки и производителе.

Также на экране во время работы могут появляться уведомления:

• Undervoltage Warning: всплывающее окно появляется, когда напряжение встроенного аккумулятора опускается ниже заданного порога. В этом случае прибор необходимо зарядить.
• Overtemperature Warning: появляется, если внутренние компоненты перегрелись выше установленного лимита. Работу следует приостановить до остывания устройства.

ПРОШИВКА

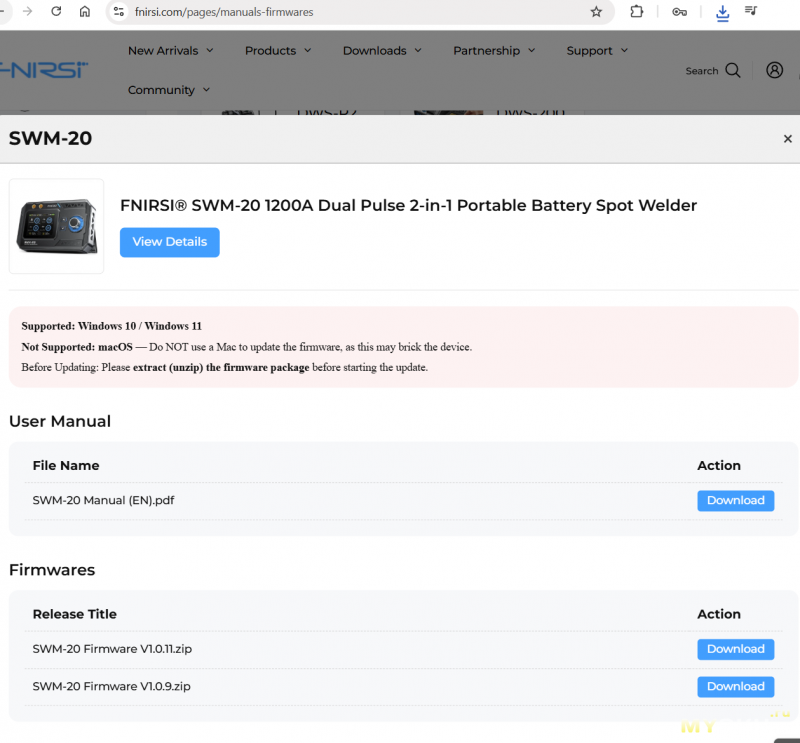

Зайдя на официальный сайт, я увидел, что есть свежая прошивка. Чейнджлога на странице не было, но я решил: раз производитель выпустил обновление — значит, на это были причины.

Также сайт предупреждает, что ни в коем случае нельзя использовать macOS — есть риск получить «кирпич». Только Windows.

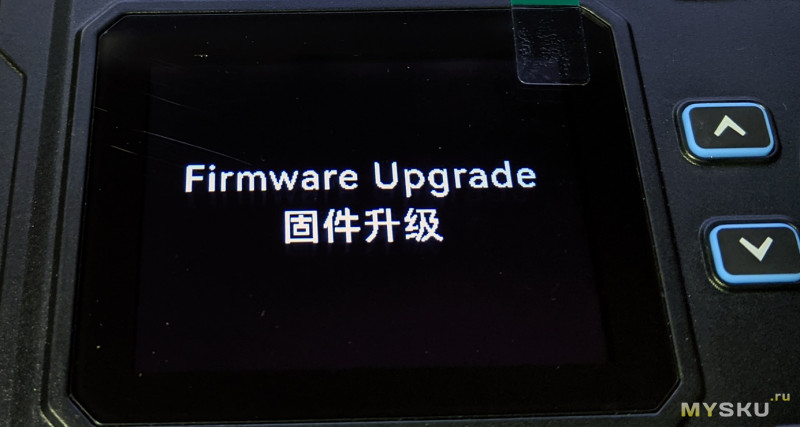

Подключив прибор к компьютеру, я получил сообщение, что устройство не опознано. Пришлось обратиться к инструкции. Как оказалось, в режим прошивки нужно входить отдельно:

1. При выключенном устройстве зажать кнопку со стрелкой вверх и коротко нажать кнопку питания.
2. После этого при подключении к ПК через Type-C устройство определяется как обычная USB-флешка, куда достаточно перетащить файл новой прошивки.

Так и сделал, после чего прибор сообщил о своей готовности.

Разархивировав скачанный файл на ПК, внутри я как раз и обнаружил и чейнджлог, и инструкцию:

V1.0.11 | 2026-08-07
----------------------------------------
[ ОПТИМИЗАЦИЯ ]
- Оптимизирован диапазон срабатывания предупреждения о перегреве.
[ ИСПРАВЛЕНО ]
- Исправлено отображение параметров настройки интерфейса.

После перекидывания файла устройство сразу отключилось. Прошивка выполнена успешно.

ТЕСТИРОВАНИЕ

Друзья, данное тестирование не является лабораторным исследованием или краш-тестом. Это обычная бытовая проверка прибора по его прямому назначению.

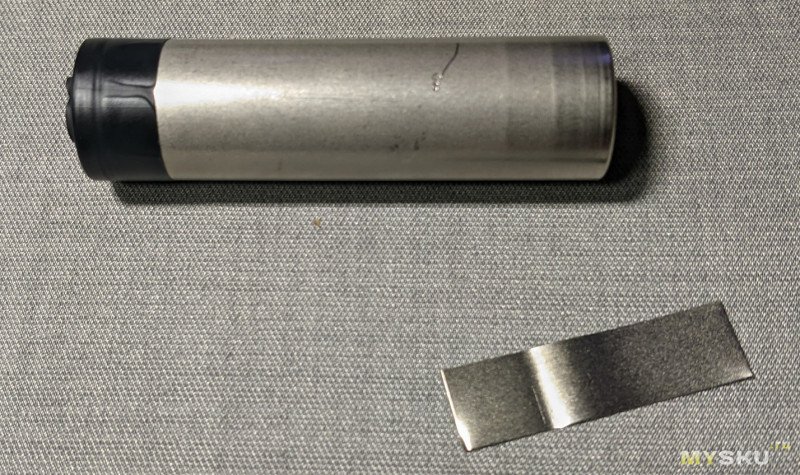

Так как настройки мощности индивидуальны и зависят от многих факторов (в частности: материал, толщина ленты и ваш индивидуальный прижим), я решил сначала протестировать прибор на неисправном «подопытном» аккумуляторе с лентой 0.1 мм. Поставил 5 мс предварительного прогрева (кстати, отличная функция, которой не было на аппарате из прошлого обзора), а также 30 мс основного импульса.

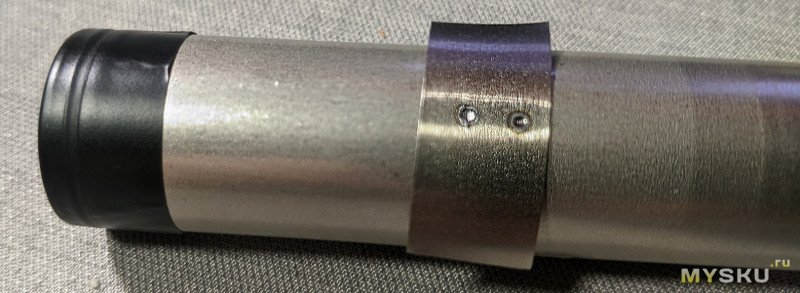

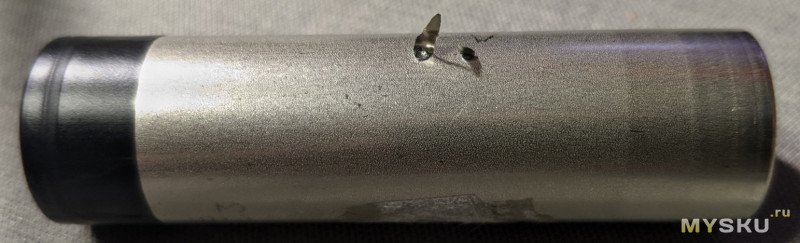

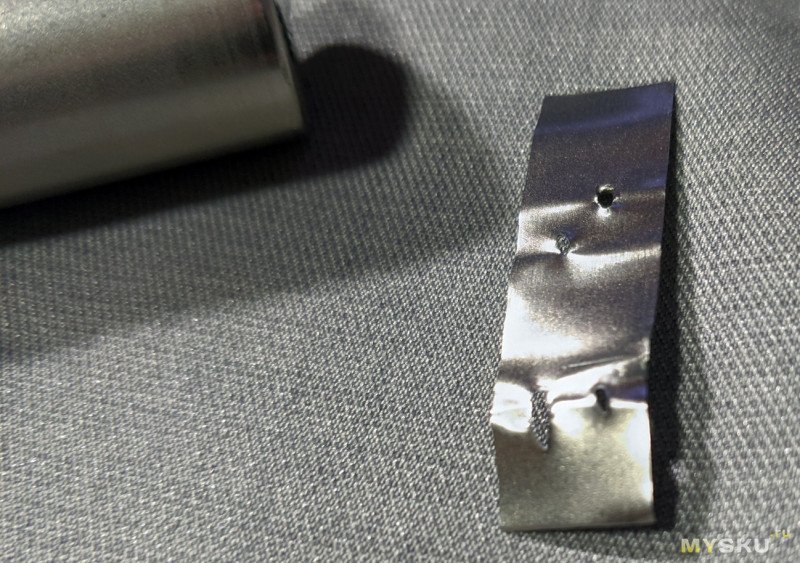

Первые точки я поставил с одним основным импульсом. Точки приварились хорошо. Ленту смог оторвать руками, но, что называется, «с мясом». На ленте образовались отверстия, а на аккумуляторе остались кусочки металла.

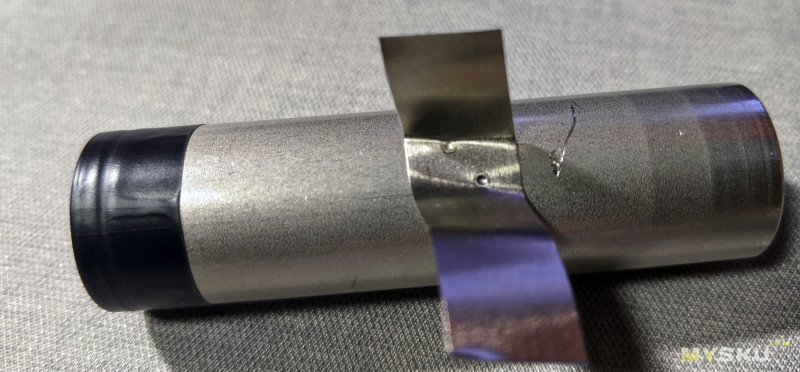

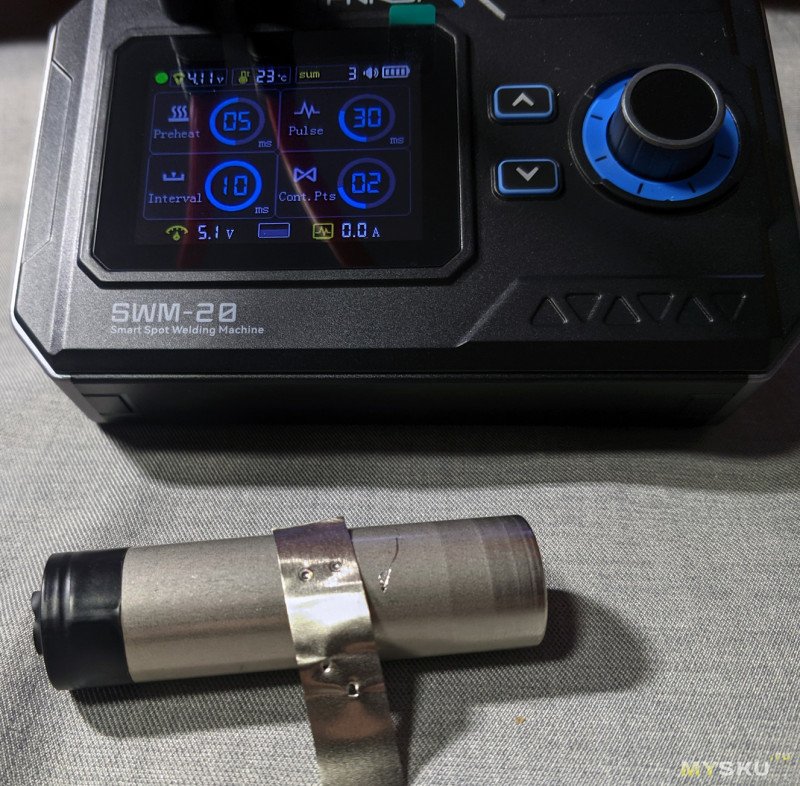

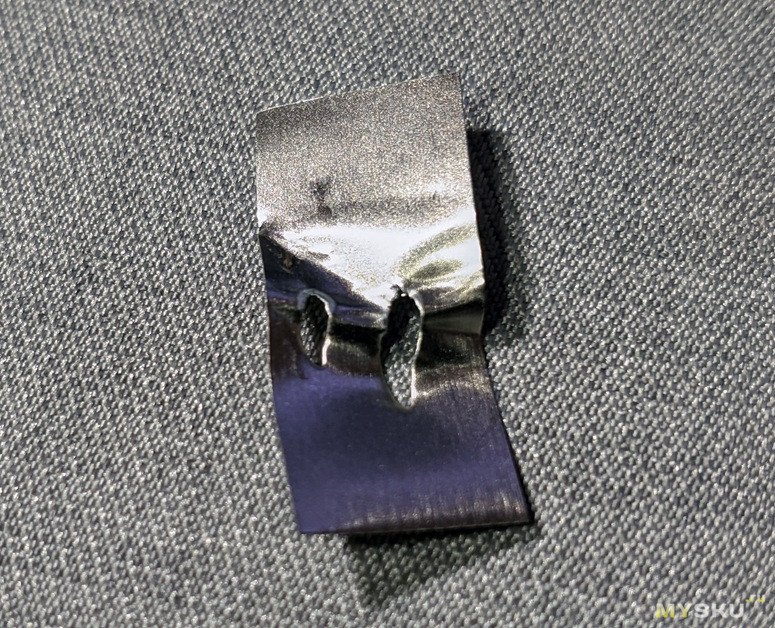

Решил поднять количество основных импульсов до двух. Приварилось ещё надёжнее (нижние отверстия): при отдирании остались не просто круглые отверстия — лента буквально порвалась. Я решил, что это оптимальный вариант.

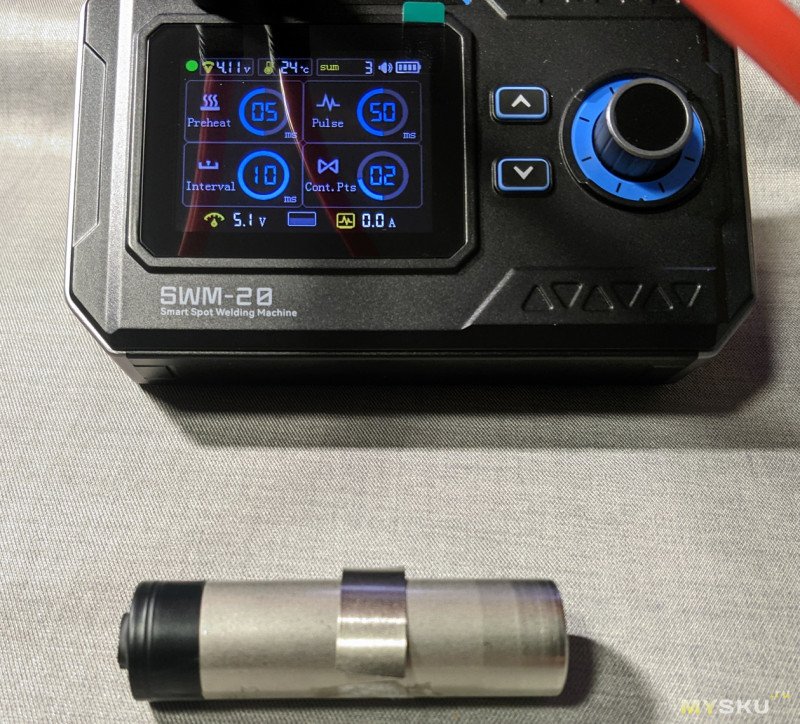

Но эксперимента ради захотел увеличить продолжительность импульса до 50 мс, оставив количество основных импульсов равным 2.

Отодрать смог только плоскогубцами. Кстати, «подопытный» неисправный аккумулятор не пережил такого сильного прожига и сильно нагрелся — герметичность его корпуса была нарушена.

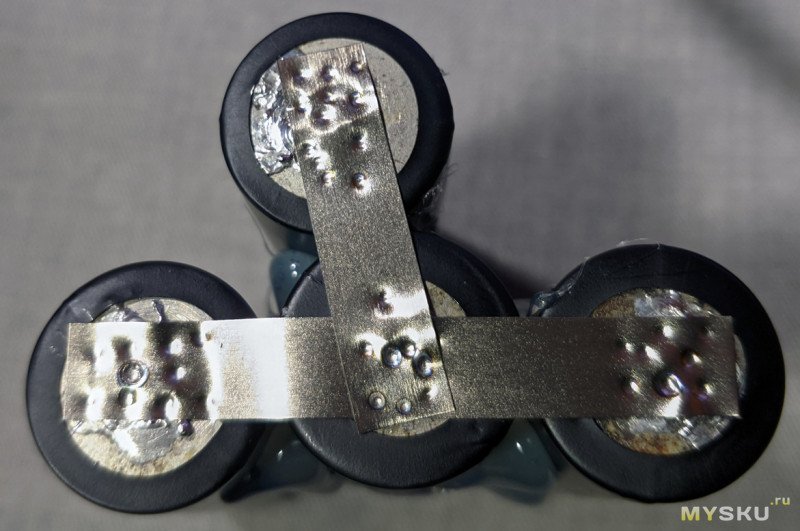

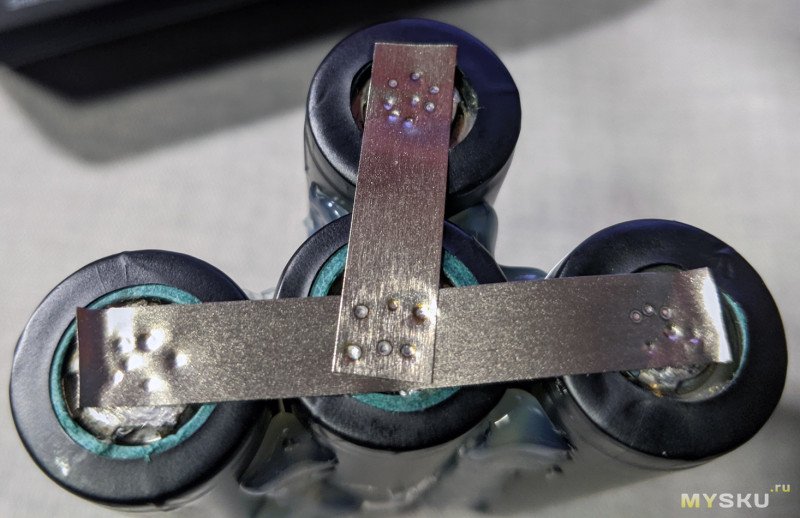

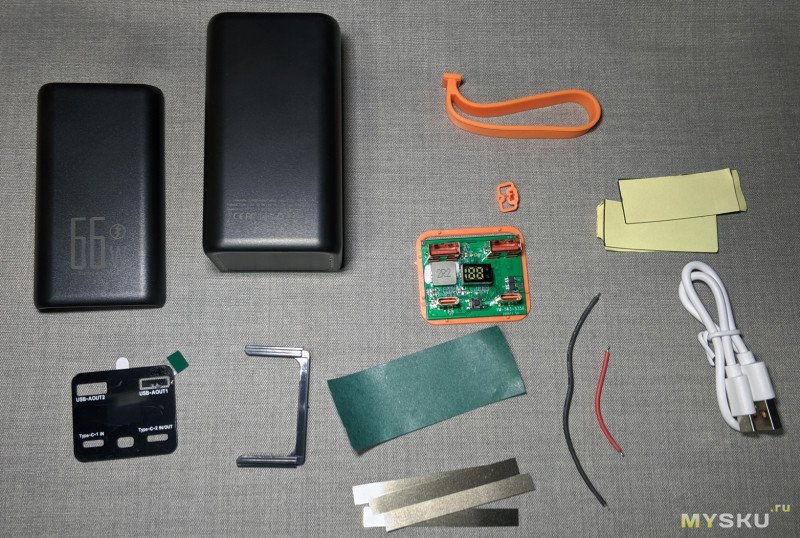

Просто «бить точки» неинтересно, поэтому я решил собрать DIY-повербанк на 22.5W в таком вполне милом корпусе. Он предназначен для четырёх элементов 21700 или пяти 18650. У меня в наличии всего четыре 18650, поэтому буду ставить их.

На самом деле вышло немного криво потому, что термоклеем я склеивал их прямо внутри корпуса. Верхний и правый аккумуляторы образуют нижнюю грань, поэтому суммарно их помещается пять (четыре по бокам и один по центру). Аккумуляторы у меня с остатками старого припоя. Я решил специально их не зачищать, чтобы протестировать прибор в «экстремальных условиях». На удивление, искры проскакивали крайне редко, всё приваривалось очень хорошо. Хотя на ровных поверхностях точки, очевидно, получались аккуратнее и красивее.

После сотни практически непрерывно поставленных точек прибор нагрелся всего с 24°C до 38°C. То есть до порога температуры, при котором аппарат блокирует работу (настраиваемый диапазон 50°C – 75°C, по умолчанию: 65°C), ещё достаточно далеко. Наконечники остались абсолютно чистыми, хотя провода ощутимо нагрелись.

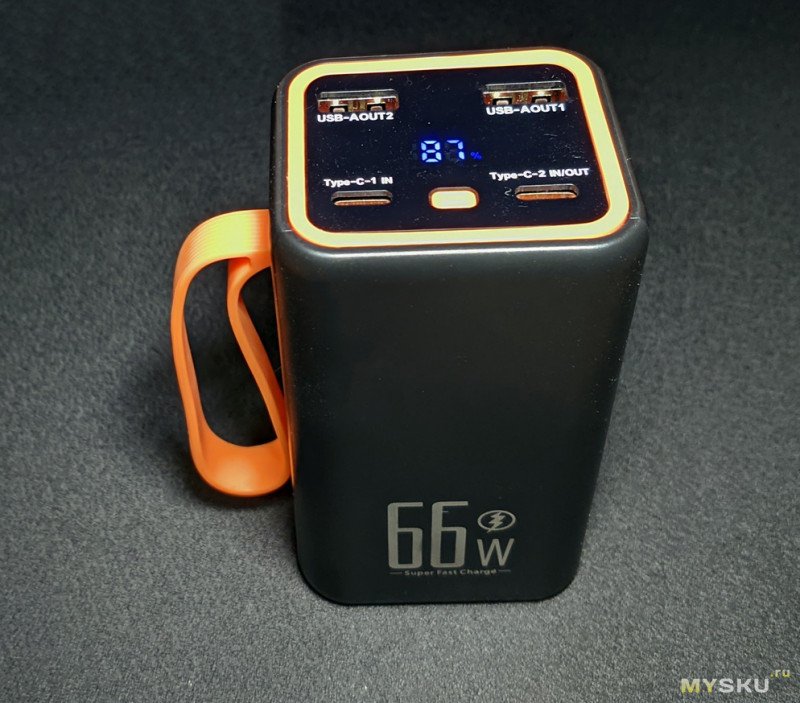

Такой прикольный повербанк на 45Wh в итоге получился :)

Хотя его контроллер (плата) мне не понравился и рекомендовать этот корпус для повербанка я бы не стал. Но это уже совсем другая история)

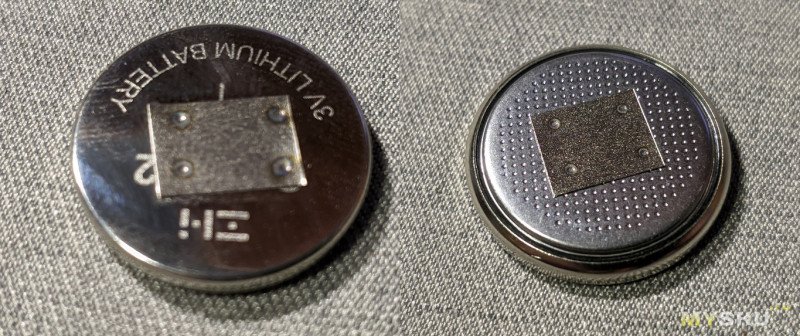

Также приварил кусочек ленты к батарейке-таблетке CR2032. К минусу (поверхности с точками) подпаяться паяльником нереально вообще никак. Сварка же решает эту проблему на ура — а уже к приваренной ленте можно подпаяться без каких-либо проблем.

ВЫВОДЫ

Сварочный аппарат мне понравился. Он интересно выглядит, имеет очень гибкие и обширные настройки (которые можно максимально точно подогнать под себя), оснащён удобным дисплеем с интуитивным управлением, качественными щупами с монолитными резьбовыми наконечниками, функцией предварительного импульса-нагрева, а также режимом повербанка (который хоть и не жизненно необходим, но точно не будет лишним).

Со своей основной задачей прибор справляется отлично. За свою цену это замечательное решение для энтузиастов, домашних мастеров и даже небольших мастерских — почему бы и нет. Каких-то критичных минусов я не обнаружил, меня аппарат полностью удовлетворил. Но если вы заметите подводные камни — делитесь в комментариях, будет интересно почитать!

Не сомневаюсь, что в комментарии по традиции заглянут и хейтеры, и некоторые «коллеги по цеху» под альтернативными аккаунтами — что ж, спасибо им за продвижение и активность в ветке! А моим читателям спасибо за осознанность: я уверен, вы легко сможете отделить конструктивные замечания от обычного хейта.

ПРОДУКТ НА ОФИЦАЛЬНЫХ ПЛОЩАДКАХ КОМПАНИИ:

• Алиэкспресс Россия: https://aliexpress.ru/item/1005011939425591.html
• Aliexpress International: https://aliexpress.com/item/1005011939425591.html

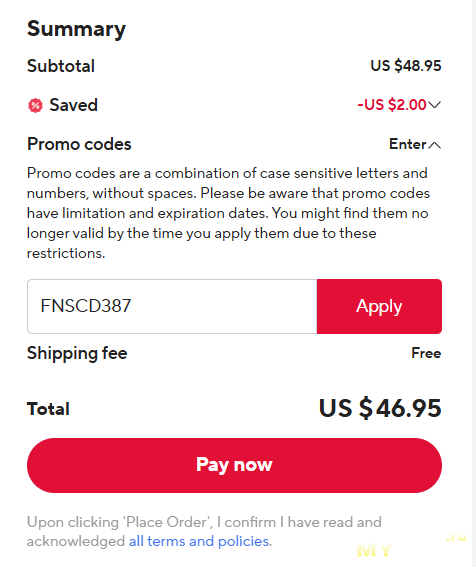

Промокод наскидку $2 (с 14.09.2026 по 23.09.2026): FNSCD387
