Портативный осциллограф FNIRSI DSO152. Смотрим звук. ч.3

  1. Цена: 23$ (26$ с доп.щупом P6100)
  2. Перейти в магазин

Перейти в магазин (ali.ru)

Давно хотел заиметь простой осциллограф для своих аудиофильских экспериментов. Из плюсов это автономная работа, компактный размер и простота использования.

Из спорного — это, собственно, полоса пропускания. С другой стороны очень похоже что это один из элементов диверсификации модельного ряда с целью конкуренции в узкой нише и возможность выпустить дополнительную модель (младшую, потому как следом за 152-й идёт 153-я модель).

Лёгкое чтиво под катом ©




Структура обзора:
Характеристики — Упаковка и комплект — Разъёмы, органы управления и функции — Измерения — Тестируем аудио усилитель — Выводы


Характеристики

Экран 2.8" (разрешение 320х240)

Полоса пропускания: 200кHz
Частота дискретизации: 2.5MS/s

Диапазон напряжения: +-40V(Vpp: 80V)
С делителем X10:+-400V(Vpp: 800V)

* примечание: старайтесь не проводить тесты высокого напряжения когда осциллограф на зарядке (это из инструкции). Да и вообще — при работе с высокими напряжениями будьте осторожны.

Чувствительность: 10mV/Div-20V/Div
Диапазон: 10μs/Div-50s/Div

Режимы триггера: Auto/Normal/Single

Автокалибровка: 1кHz Duty cycle 50%

Размер: 99x68.3x19.5мм
Вес: 100г

Обзор создан пользователемZeRNoVoz специально для сайта PlusPda.club.
Если Вы читаете или смотрите этот обзор на другом ресурсе — это значит, что контент был украден. Читайте и смотрите качественные обзоры только на проверенных сайтах.



Упаковка и комплект

Коробка обычная, но красочная.

Стандартная комплектация: осциллограф, темляк, крокодилы, кабель type-C, инструкция.

Расширенная комплектация: дополнительный щуп P6100 и отвёртка для калибровки, переходник на мини на BNC, маркеры (цветные кольца).



Однозначно, имеет смысл сразу выбирать расширенную комплектацию. Щуп хороший, удобный. Это если вы чайник как и я и ещё не обзавелись подобным обвесом.



Единственное, что смущает — это монструозность конструкции (понятно, чт это скорее всего универсальный щуп в линейке FNIRSI). Тем не менее размеры предполагают использование с более взрослыми гаджетами.



Переходник



«Тонкий» разъём вполне хорошо держит. Защёлкивается внятно.

Это разъём комплектного кабеля с крокодилами.



Зацеп



Если отщёлкнуть колпачек, то обнажается игла



Инструкция

В свободном доступе на официальном сайте по ссылке.

остальные страницы



Документация на доп.щуп P6100



Разъёмы, органы управления и функции

Для начала слайды. Прибор действительно очень компактный. Кнопка вкл/выкл в левом нижнем углу. Длинное нажатие включает, короткое выключает. Старт бодрый, буквально пару секунд.



Сзади имеется откидывающаяся ножка. Заявлено 90 градусов, по факту чуть меньше. Удобная, вполне крепкая (не хлипкая).



Слева разъём для зарядки и где-то в недрах кнопка сброса (круглая, рядом почти прямоугольное отверстие для индикатора уровня заряда «догадайся сам»). В общем, перед тем как тыкать сброс сверьтесь с инструкцией.



Сверху разъём для щупа, зацеп для калибровки и качелька управления



Плюс кнопки управления справа от экрана. Нажимаются с характерным щелчком.



Схематически это показано на рендере



Управление

Очень простое и интуитивно понятное.

Самая востребованная и главная кнопка это AUTO — подбираются параметры так чтобы волна была удобно показана на экране.

Кнопка MODE переключает режимы триггера Auto / Normal / Single. Длинное нажатие переключает восходящий и нисходящий триггер.

Кнопки ▲ и ▼ отвечают за перебор различных функций/состояний отображаемых на экране.

Кнопка RUN останавливает либо запускает измерение. Длинное нажатие скрывает или возвращает на экран детальные параметры (текст).





Качелька на верхней грани запускает калибровку (длинное нажатие) либо движением вправо-влево перебирает параметры, которые отображаются внизу экрана и с обеих сторон экрана (маркер точки отсчёта)



Измерения

Запускаем калибровку, а заодно и смотрим возможности экрана.

Отображаемые данные: верхнее (Vmax), нижнее (Vmin), среднее (Vave), среднеквадратичное (Vrms), амплитудное (Vpp) значения напряжения, частота сигнала (Аку), заполняемость (Dut) и цикличность (Cyc).

Напоминаю, что детальные параметры скрываются с экрана длительным нажатием кнопки RUN.



Верхней качелькой (вправо или влево) выбираем чтобы стала синей цифра 1 слева (точка отсчета).

и стрелками ▲ и ▼ «опускаем волну». Это имеет смысл если на экране нужны детальные данные и они мешают смотреть форму волны.



Шаг клетки в вольтах (нижняя левая цифра) определяется автоматически.

Делитель Х1 и Х10 выбирайте в соответствии с переключателем на щупе.

Шаг клетки в секундах (долях секунды) также определяются автоматически. Можно настроить вручную, но кнопка AUTO решает.



Тестируем аудио усилитель

20Гц, усилитель на пределе перед искажениями



Выкручиваем ручку громкости на усилителе. Слышим хрипы, видим клиппинг.



А это клиппинг на частоте 50Гц



Частоту 1кГц определяет не сразу, некоторое время показывает меньше, но далее показания выравниваются



На телефоне генератор пишет, что 22кГц это предел. Выше 18кГц я уже почти ничего кроме шипения не слышу. Тот самый суслик, которого не видно, но он есть. На любой громкости усилитель отрабатывает.



Запустил меандр на частоте 100Гц, но видимо усилитель видит его по своему.



И на 1кГц всё так же транслирует полученный от телефона меандр по своему.



Пила без проблем



Если же запустить «обычную музыку» и нажать кнопку AUTO, то осциллографу очень тяжело подобрать оптимальные параметры для отображения. Но это так, просто интересно было поклацать. Для «просмотра» АЧХ у меня имеются немного другие девайсы. Обзор как бы готов, но есть некоторые «технические» моменты.



Выводы

В целом гаджет мне понравился. Компактный, автономный (до 4 часов работы), удобный. Управление интуитивно понятное. Цена за законченное устройство вполне приемлемая.

Также отмечу, что сама конструкция, несмотря на свою миниатюрность, вполне нормальная. Ножка выполняет свою функцию и осцилл не опрокидывается.

Экран всего 2.8" и мелкий, впритык чтобы можно было зафиксировать начало искажений сигнала. Это имхо.

Самым узким местом по моему мнению является полоса пропускания. Если Вам достаточно 200кГц как, например, мне, тогда всё ок.

Тов.ResSet упоминал в своём обзоре что от 100кГц меандр уже начинает искажаться и осциллограф способен что-то даже измерять аж до 500кГц.

Обзор создан пользователемZeRNoVoz специально для сайта PlusPda.club.
Если Вы читаете или смотрите этот обзор на другом ресурсе — это значит, что контент был украден. Читайте и смотрите качественные обзоры только на проверенных сайтах.



/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
Для более интересной цены применяем промокод:
CODE: DSO1523 (-3$) действует для разных стран
(для РФ ожидаю)

Из-за отличий в стартовой цене и номинала кода окончательная сумма будет разной. В любом случае проверяйте дают ли купон за подписку, собирайте купоны на странице магазина и под ценой продавца. Если применяется, то добивайте корзину до купона Покупай и экономь (Spend & Save).

Примечание: цена в топике указана на момент публикации.
======

На эту же тематику (мой обзор): Анализатор спектра и эквалайзер GEEKTONE LED2015 с DSP (Music Spectrum Level Equalizer). Смотрим звук. ч.1
А также рекомендую этот обзор от тов.Zhendai: Анализатор спектра звукового сигнала AK5017-V1 VFD

Планирую купить +7 Добавить в избранное
+65 +77
свернутьразвернуть
Комментарии (61)
RSS
+
avatar
+4
Тоже обзавелся подобным.
Неимоверно удобным оказалось отслеживать переходные «логические» процессы. Выставляешь время на максимум и видишь всю историю переходов за несколько минут.
+
avatar
+1
Да, огромное преимущество цифровых осциллографов, даже простейших, это возможность смотреть такие процессы и записывать их в память.
+
avatar
+1
очень не хватило соединения с телефоном/ноутбуком/планшетом
в принципе — думаю что выйдет и такая модель (из бюджетных)
+
avatar
+1
Вроде бы для ноута есть отдельный модуль осциллографа.
В ЮСБ втыкаешь, софт ставишь и всё рисуется сразу на ноуте.
И, кажется, для телефона что-то такое есть. Экономия на дисплее и кнопках…
+
avatar
+1
да оно то так, но удобно когда доступен и «онлайн» и «офлайн» режимы

мне понравилось что имеем законченное самостоятельное и вполне удобное устройство, но душа-то всё-равно просит полёта вверх и вширь) в область перламутровых пуговиц — т.е. чтобы мышкой открывать окна, а конкретнее — по беспроводу транслировать на большой экран (телефона/планшета)

по поводу ПО — фнирси мне конечно этого не простят, но им следует хорошенько поработать, по крайней мере над тем что я видел (для юсб-тестеров), открыть чаржлабовское и посмотреть «как оно должно быть», а не «вот это вот всё», в обзоре про тестер (ссылка чуть ниже) я об этом упоминал

пс и да, это не только их касается))) и не только для тестеров. недавно вот только писал свои хотелки по юзер-френдли интерфейса и функционала обработки для 1С, там всё на поверхности и делов на 5 копеек, но нет же — нужно сделать так чтобы пользователь ежедневно именно проникался трансцендентальностью бытия…
+
avatar
+24
Давно хотел заиметь простой осциллограф для своих аудиофильских экспериментов
Настоящий аудиофильский осциллоскоп должен быть только тёплым-ламповым. Остальное — суть опасная ересь!
Плюсанул
:-)

+
avatar
+3
плюсанул всем — так и не понял что это прискакало и налепило всем по минусу)))

пс питание подобного монстра должно быть автономным/независимым, иначе вся аудио-магия сойдёт на нет)
+
avatar
0
Батарейное питание более критично когда нужна гальваническая развязка (питальники, например)
А в звуке, где земля должна быть общей, во всех ситуациях хватало дифф.входа осциллоскопа

И вообще, всё это тёплая ламповая шутка, если что ;-)
+
avatar
+1
земля то общая, вопрос имеется ли она у девайсин…
да чего уж там — имеется ли она в доме/квартире?
+
avatar
+2
Отсутствие сигнальной земли (а «в лучших домах Европы» и вовсе — «земляной Мекки») — это действительно аудиофильская магия.
)))

Из того, что «без земли» — столкнулся с реализацией телефона в автомобиле. У него 4 провода идут к «голове», на всех есть сигнал. Но пори подключении к неродному усилителю «подфанивает» от генератора. Разработчик автомобиля был непрост — это две диф пары.
Поставил на вход усилителя дифф.приёмник линии — наступило счастье.
Так вот. Даже в этой ситуации всё работает относительно «грязной» (силовой) земли автомобиля. Земля есть везде, но используется очень по-разному ))
+
avatar
0
«земляной Мекки»
))
+
avatar
+1
Мекка земли — техническое решение, позволяющее избегать наводок (фона) из-за петлевых токов, возникающих в цепях сигнальной земли.

Здесь подробнее:
electronics.stackexchange.com/questions/84854/what-is-mecca-ground
+
avatar
+1
я думал это образное выражение…
благодарю!
+
avatar
+6
Там, ещё, в комплекте была резиновая труба (с вырезом для носа), в которую нужно было смотреть, как в бинокль, чтобы не пропустить редкий импульс и можно было подсоединить плёночный фотоаппарат.
+
avatar
+5
Увидел и прослезился
Не поверите, но в моем распоряжении такой осциллограф был 3 года (1973-76гг.) Вес 35 кг. Потом его списал и сдал, а из тележки соорудил отличный журальный столик, который эксплуатирую уже 50 лет
+
avatar
+1
Аналогично. У меня с телегой была проблема — заклинили колёса из-за старости и стояния лет 10 в шкафчике без движения. Еле — еле вдшкой отмочил.
+
avatar
+5
  • sunpp
  • 22 мая 2024, 18:37
это не тот аппарат, который со временем выжигает силуэт оператора на противоположной стене?
+
avatar
+3
  • usb350
  • 22 мая 2024, 10:34
Приятный девайс. 10 мВ — очень даже неплохо. Но 200 кГц уже мало. Совсем мало. Если в ту же цену сделать честных 1-2 МГц — будет супер.
+
avatar
+1

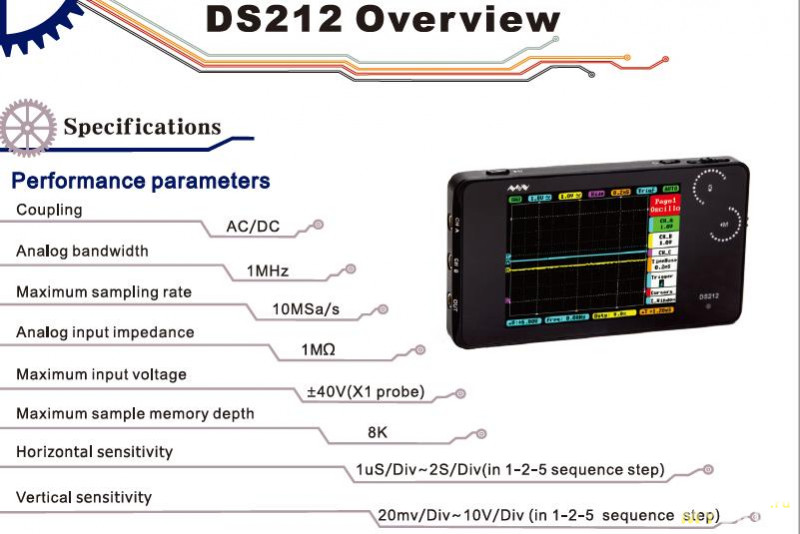

Хотел купить такой на замену DSO-138, но остановился на SCO-2, два канала, 10 МГц и дороже меньше, чем вдвое. Похож на смартфон, не разберёшь, чтобы посмотреть внутренности.
+
avatar
0
Пользуясь случаем, подскажите простенький осциллограф, мне просто мерить пульсации блоков питания. Или сабж как раз сойдет?
+
avatar
+2
не, ну вот приходит же токсичная личность и лепит минус.
вот так и делись опытом

пс за 35$ это отличный тестеро-осцилл, да экран мелковат, но посмотреть пульсации более чем, и ёмкость измерить и наличие протоколов и запустить триггер. и «всё в одном» комбайн.
не без нюансов, но и ценник гуманный.

и да — на блочках часто мелькает и 1МГц, поэтому полоса 200кГц (как у обозреваемого) именно для целей проверить современные импульсники — узковата
+
avatar
0
Поправил. Вот, кстати, не понимаю минусаторов. Не поленитесь, напишите с чем несогласны, чтоб автор понял свою ошибку. А то, вроде, всё безобидно с точки зрения морали, а минусов нафигачили. Автор в недоумении.
+
avatar
+1
Не поленитесь, напишите с чем несогласны, чтоб автор понял свою ошибку
Не минусил, но могу предположить, что FNB58 осциллографом в традиционном понимании не является и посмотреть им произвольный БП (например, на 36 В) нельзя.
+
avatar
+2
так и я же не за всю Одессу отвечаю… тестеры и показометры разные нужны и разные важны))

считаю вполне разумно рассказывать именно личный опыт использования тестера и зарядок, уж какой есть, простите))) а то ведь на сайте имеются сказочники-теоретики у которых мир чёрно-белый от «всё плохое» до «не включал но доволен»

так то могу копать, а могу не копать © и минусы мотивируют именно «не копать»
+
avatar
0
Ну, вот выше мне тоже кто-то минус влепил, хотя, казалось бы — за что? Там ведь просто высказал предположение.

Ну, что ж теперь, мне после такого больше не писать коменты? :) Стараюсь на это смотреть безэмоционально, сколько людей, столько и мнений.
+
avatar
+1
Она не узковата, она вообще отсутствует здесь для работы с иипульсниками, потому что даже 200кГц меандр не покажет. Хватит только что бы посмотреть шарудит там что то, либо нет в принципе.
+
avatar
0
А нижепредставленная версия 153 с 1 МГц пойдет?
+
avatar
0
Это надо как-то прошивку обновить, чтобы такое увидеть? ) У меня 58-й тоже есть, но такого серьезного осциллографа я там не находил)
+
avatar
0
мне пришёл уже с осциллом, подробнее в обзоре
mysku.club/blog/aliexpress/98780.html#comment4487038

пс фз, это должны отписаться обладатели предыдущих версий, но мне такое что в 58й вроде был сразу…
+
avatar
+1
Нет. Современные импульсники работают и на 1 и на 2 МГц. Для того что бы смотреть осциллограмму и делать по ней какие то выводы или измерения, нужен прибор с полосой хотя бы 10МГц реальных. Разве что вам нужно только пульсации на выходе смотреть.
+
avatar
0
Спасибо
+
avatar
+1
  • usb350
  • 23 мая 2024, 15:30
И не говорите. В теме про чайник высказал своё мнение, больше даже вопрос. Так минусов накидали, противно аж. Иной раз пишешь пишешь чего-то, потом закрываешь с мотивом да пошли они все нафиг.
+
avatar
+1
Не поленился и нашел ваш комментарий:
Ни разу не ронял чайник. Но всё равно испытываю предубеждение к стеклу или пластику как к основной части корпуса электрочайника. Пластик — обязательно токсичный и/или треснет при ударе, а стекло непременно разобьется. Ничего с собой поделать не могу. Поэтому беру с корпусом из нержавейки.
Не удивительно, что вам поставили минусы (впрочем, не так уж и много) — пластики бывают разные, есть и вполне себе пищевые, например, полипропилен. С большой долей вероятности у вас дома из него трубы, по которым вода приходит. Также пищевым является, например, PET, из которого делают пластиковые бутылки. И это только пара примеров. Что же касается «треснет при ударе» — вот честно, ни разу не видел треснувших от удара пластиковых чайников, да и вы сами написали, что ни разу не роняли.

При этом, ваш текст написан не как простое выражение вашего мнения, а как утверждение (например, использовано слово "обязательно"). Но только утверждение это ложное, отсюда и минусы.
+
avatar
0
  • usb350
  • 25 мая 2024, 21:58
Не согласен. Про пластик и далее это уже следствие моего предубеждения, но никак не утверждение как некой истины.
+
avatar
0
Минимум из недорогих Fnirsi 1c15 белый в синем бампере.
+
avatar
+1
А ZOYI 703S, недавно обозренный здесь, не подойдет? По мне, неплохое сочетание мультиметра и осциллографа за свои деньги. Причем, там уже вполне 10 МГц смотреть можно.
+
avatar
+2

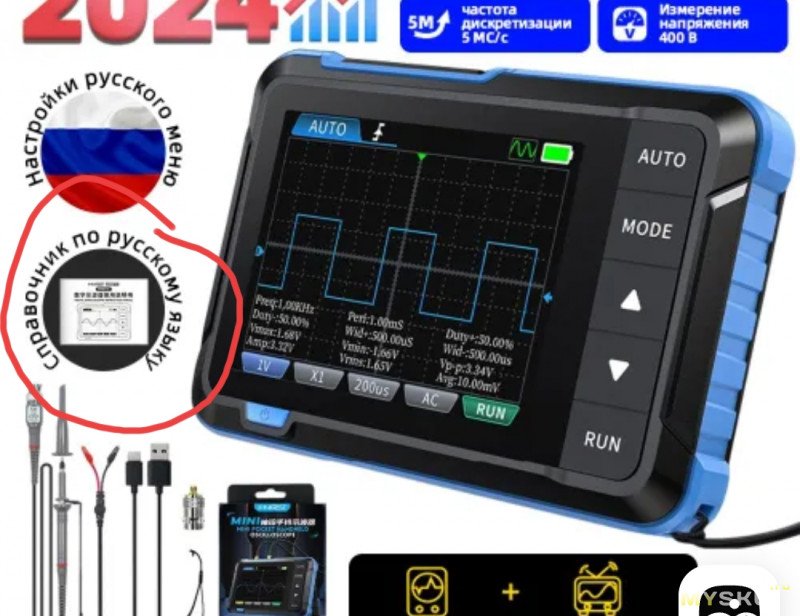

DSO153 за 2800 (при оплате озон картой) на Озоне с доставкой из Китая

ссылка
+
avatar
+2
Китайцы молодцы, даже" справочник по русскому языку" в комплекте.
+
avatar
+1
Ну не без этого…
Главное по цене почти также, как алиэкспресс мне предлагает дсо152 по ссылке из начала данного обзора.
Кстати, обозреваемый на озоне что-то примерно за 2200 есть.
+
avatar
0
Осцил классный, за эти деньги просто нет больше вариантов.
+
avatar
0
Подскажите, подойдёт такой для проверки датчиков на авто?
+
avatar
0
А почему нет? Вроде там больше десятка кГц не должно быть.
+
avatar
0
Значит можно брать, спасибо за подсказку.
+
avatar
0
да для машины идеально… в корпусе с аккумом компактный и не жалко особо
+
avatar
0
Вот тоже странно… смотрю на такие осциллографы и глаза режет разрешение экрана. Почему не сделали до сих пор к примеру type-c осциллограф к телефону. Круто было бы.
+
avatar
+1
цена
+
avatar
+1
Auto скорее наоборот самая редко используемая кнопка у тех кто маломальски разобрался как работать с осциллографом.
+
avatar
+1
  • vlo
  • 23 мая 2024, 02:38
учитывая здешние управление — во сколько нажатий обойдется подстройка руками супротив 1 нажатия?
+
avatar
+1
Учитывая то что сигналы бывают разной формы и периодичности думаете часто где то кроме синуса и меандра оно будет попадать? И сказаного мной выше это не отменяет.
+
avatar
0
Исчо один аудиофил. ))
Как там насыщенность басов и глубину сцены в пиках разглядеть?
+
avatar
+2
сцена в 2.8" не поместилась ;)
в остальном был удивлён что мои JBL Arena 120 чтото там пытались от 45Гц воспроизводить
+
avatar
+1
Добрый день, Муськовчане! Для НЧ техники вполне достаточно, для имп. блоков питания маловато.Я лично доволен, размер изображения даже больше чем в осциллографе Н-333, в ранних обзорах я выкладывал фото для сравнения. И картинку смотреть удобно. Когда активно занимался прокатом звука, так хотелось иметь 31 полосный анализатор! Но всё на слух приходилось делать. Эквалайзеры 31 полосные были и на порталы и на мониторы. 15-и полосными тоже не брезговали.
Для подключения щупа купил пару удлинителелей, чтобы не ломать разъём. Особенно удобен Г-образный: https://aliexpress.ru/item/1005004670257526.html
+
avatar
0
Как называется мини BNC на этом осциллографе? MCX M?
RG174?
+
avatar
0
MCX, буквы М вроде нет. В заказе МСХ на BNC RG316. Вчера искал маркировку разъёмов, необходим переходник на модемы некоторые. На них разъём FME. Для проверки антенн анализатором. Когда коснулся этого дела, пришлось заказывать кучу разных переходников, вообщем на все случаи жизни
+
avatar
+1
  • Yoti
  • 25 мая 2024, 20:59
частота сигнала (Аку)
«Fre». ;)
+
avatar
0
плюс за внимательность (специально не исправлял) )))
+
avatar
0
  • san_q
  • 25 мая 2024, 21:00
а за такой кто, что скажет?
+
avatar
0
собственно пределы указаны… визуально прикольный
