Динамический микрофон FIFINE AmpliTank K688 USB/XLR. Качественный звук для домашней звукозаписи
- Цена: $72.99
- Перейти в магазин
Меня всегда интересовало — что лучше динамический или конденсаторный микрофон? Но все руки (или уши) не доходили сравнить их.
Несмотря на то, что где-то в закромах завалялся винтажный советский микрофон «Октава МД-66А», именуемый в народе «бутылочка», для своих поделок всегда использовал миниатюрные конденсаторные микрофоны ибо «размер имеет значение».

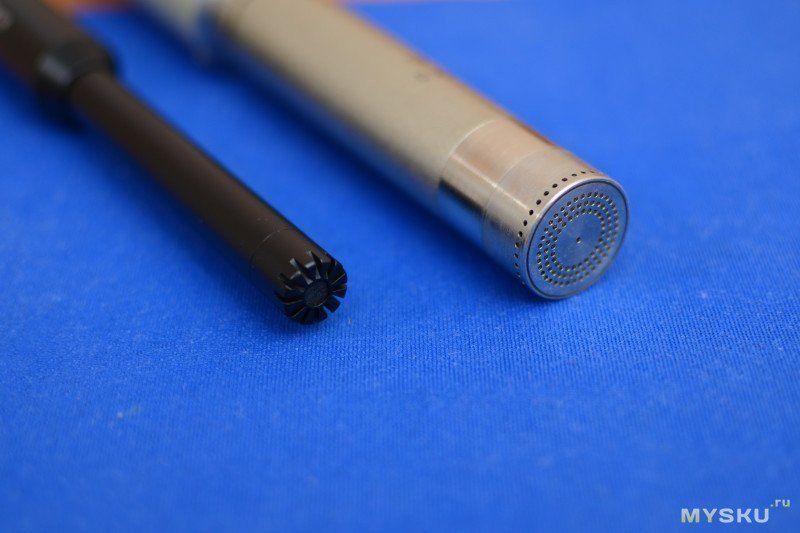

Например, лет 15 назад собрал свой первый радиомикрофон. Маленький капсюль микрофона уместился на плате размером вполовину спичечного коробка.
Если к этой теме подходить более серьезно, то теоретически выбор между динамическим и конденсаторным микрофоном зависит от целей. Мол, конденсаторные лучше для студийной записи вокала, так как они более чувствительны и детализированы. Однако, они требуют фантомного питания (48 вольт).
В свою очередь динамические микрофоны идеальны для подкастов, игрового стрима, не боятся громких звуков и фонового шума. Поэтому идеально подходят для «домашней студии». Если, конечно, за стеной не поселился сосед с перфоратором.

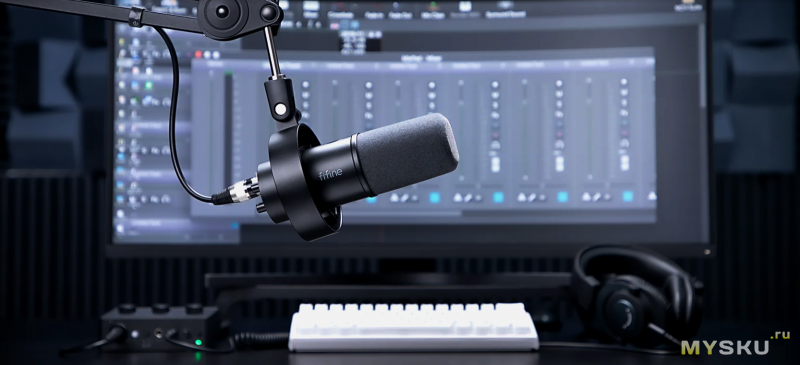

Вот такой динамический микрофон «в лице» FIFINE AmpliTank K688 USB/XLR попал ко мне в руки.
Перед тем, как сделать обзор на этот микрофон я посмотрел несколько видео от зарубежных и наших блогеров. Одни из них тестировали и сравнивали его звук через подключение по USB и XLR (да, тут есть XLR), другие проводили тест взрывных звуков (Б-П) и высокочастотных, свистящих (в словах «закусочная-сосисочная»), третьи проверяли диапазон частот и проч. Однако все они дружно ставили FIFINE K688 в один ряд с более дорогим микрофоном Shure SM7B, отмечая очень похожее звучание.
Как бы там ни было, «немецкого эталона» у меня не было, посему попробую сам разобраться с FIFINE K688. Так ли он хорош, как о нем говорят.
План обзора
1. Распаковка и комплектация
2. Внешний вид и сборка
3. Пантограф
4. Диаграмма направленности
5. Подключение к ПК (ноутбуку)
6. Оценим звук
7. Подведем итог
Технические характеристики
♫ Диаграмма направленности — кардиоидная (направленный звук, подавление фонового шума)
♫ Частотный диапазон — 70–15 кГц
♫ Соотношение сигнал/шум > 75 дБ
♫ Чувствительность — около -58±3 дБ
♫ Максимальный уровень звукового давления (SPL) — 130 дБ (может справляться с «громкими» источниками без искажений)
♫ Порты подключения — USB Type-C и XLR, а также разъем 3.5 мм для наушников (мониторинга)
♫ Напряжение — 5±0,25 В
♫ Ток потребления — 86 мА
♫ Разрядность/Частота дискретизации — 16 бит/44,1–48 кГц
♫ Диапазон регулировки усиления — от 0 до +12 дБ
♫ Вес – около 330 г.
Распаковка и комплектация

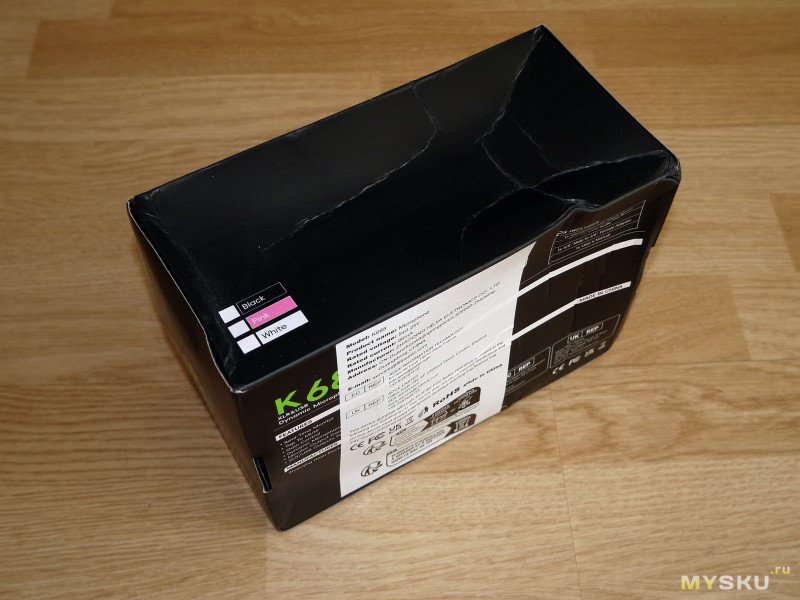

Микрофон приехал ко мне вместе со стойкой (пантографом). Обе коробки немного пострадали в процессе транспортировки. Не челюсти Годзиллы мяли их, но товарный вид упаковка слегка потеряла. Впрочем, содержимое не пострадало.

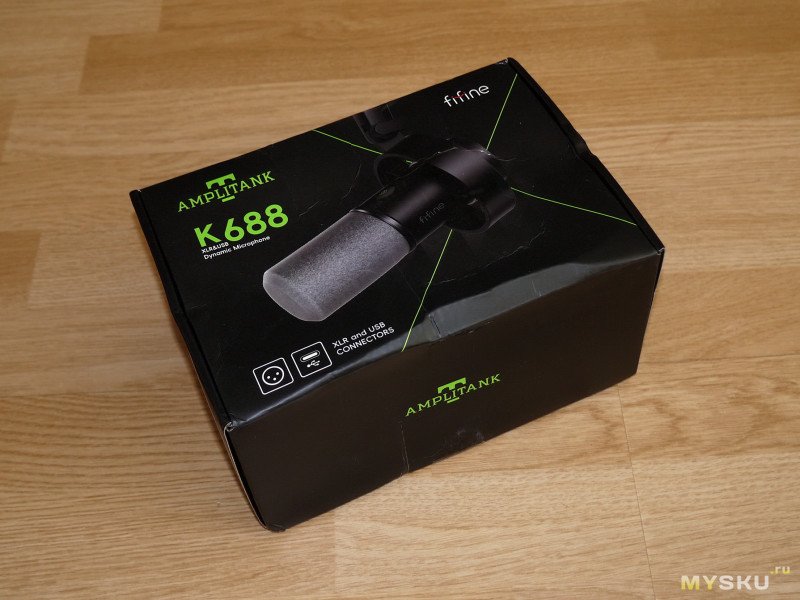

На лицевой стороне коробки изображен сам микрофон, логотип компании и указана модель устройства. Снизу — значки с обозначением разъемов USB-C и XLR. По бокам коробки указан список содержимого, основные характеристики, информация о производителе и цветовая окраска корпуса. К слову, предлагаются микрофоны в черном, белом и розовом цветах.

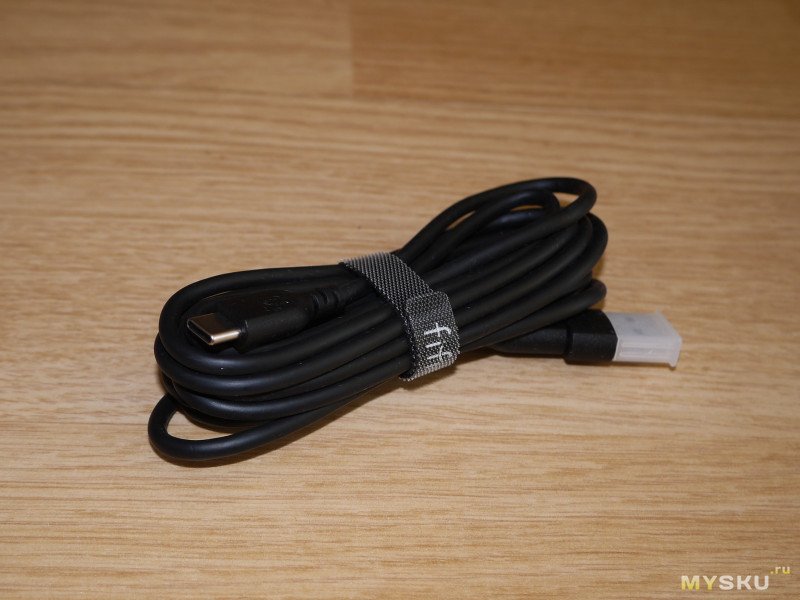

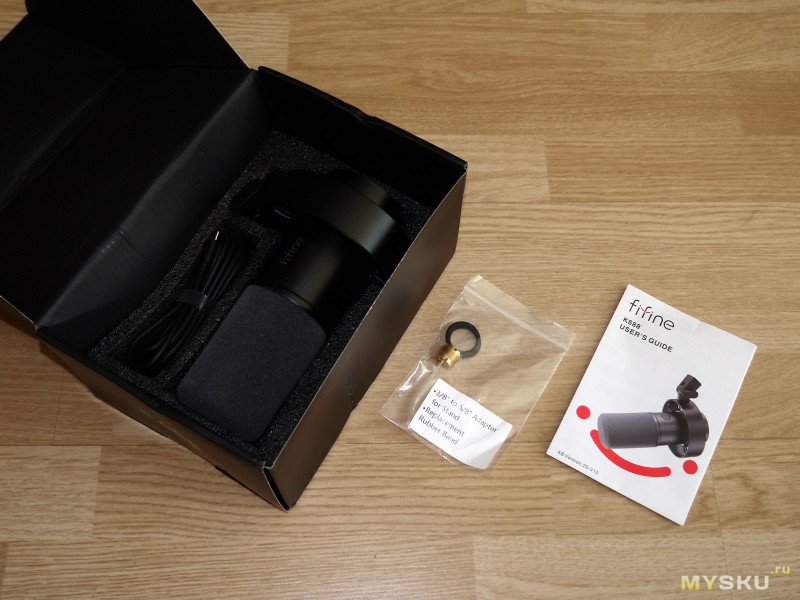

Микрофон и комплектующие уложены в отсеки из пенополиуретана (изолона). Тут еще имеется кабель USB-C — USB-A длиной 2,5 м, металлический резьбовой адаптер 3/8”-5/8”, пара резиновых колечек (амортизаторы) и подробная цветная инструкция на английском языке.
На сайте производителя можно заказать стойку и микрофон либо отдельно, либо в комплекте. Пантограф и кабель XLR в базовый комплект не входит. Однако подключение через USB решает большинство задач и более предпочтительно для начинающих.
Внешний вид и сборка
Корпус K688 выполнен в типичной цилиндрической форме. У меня черная версия с фильтром серого цвета. Такой строгий дизайн впишется в комплект любой студии. Благо тут нет ничего лишнего и назойливой подсветки.
Сам микрофон увесистый, корпус изготовлен из анодированного алюминия (он прохладный на ощупь), кольцо «паука» тоже из металла.
Изначально я ожидал получить девайс по габаритам как вышеупомянутая «Октава МД-66А». Но FIFINE K688 оказался больше и солиднее. Его длина составляет приблизительно 19 см, включая задние регуляторы. Диаметр 55 мм без амортизационного крепления и 10,5 см с ним.
Штанга, выступающая из амортизационного крепления, включая поворотный механизм, добавляет еще 45 мм. Собран микрофон весьма качественно, крепко, все надписи расположены четко и ровно. Вес микрофона — около 330 г.

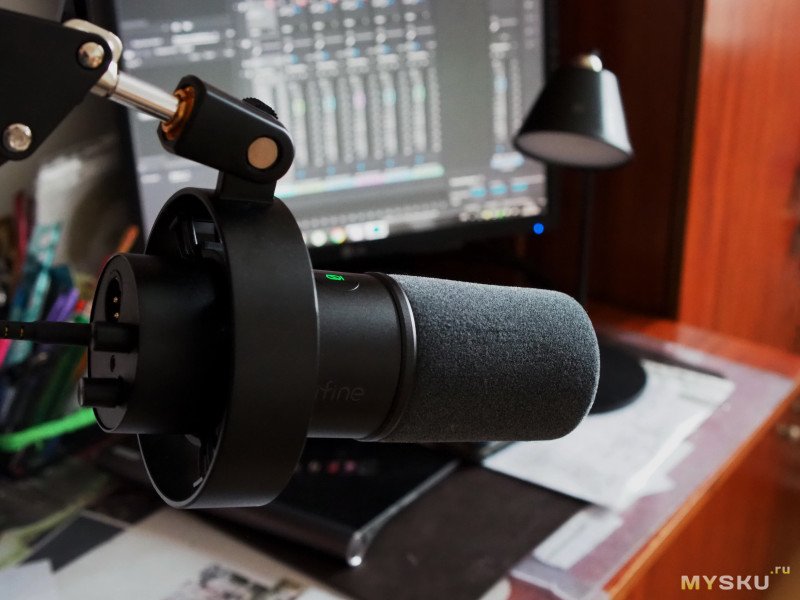

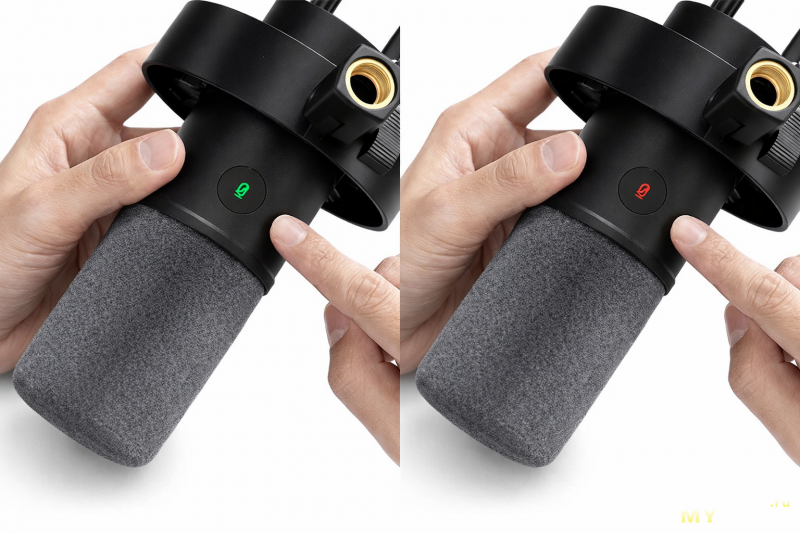

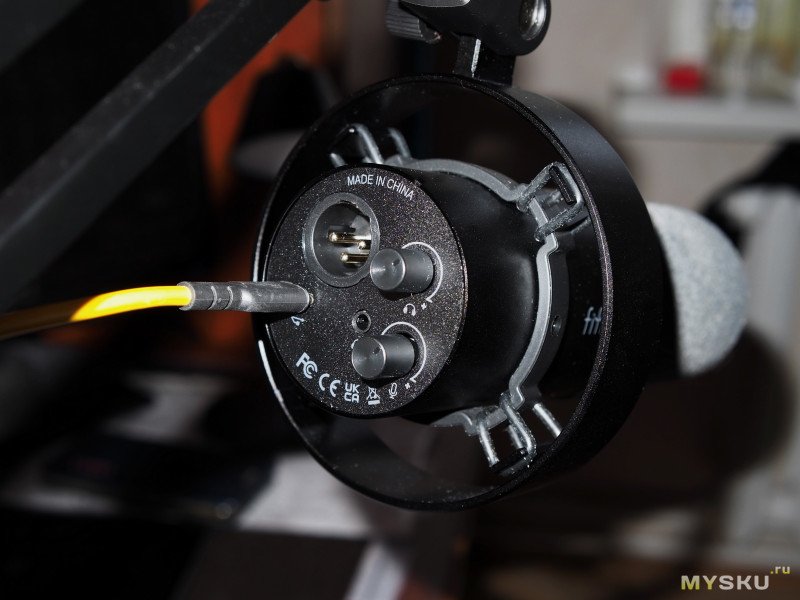

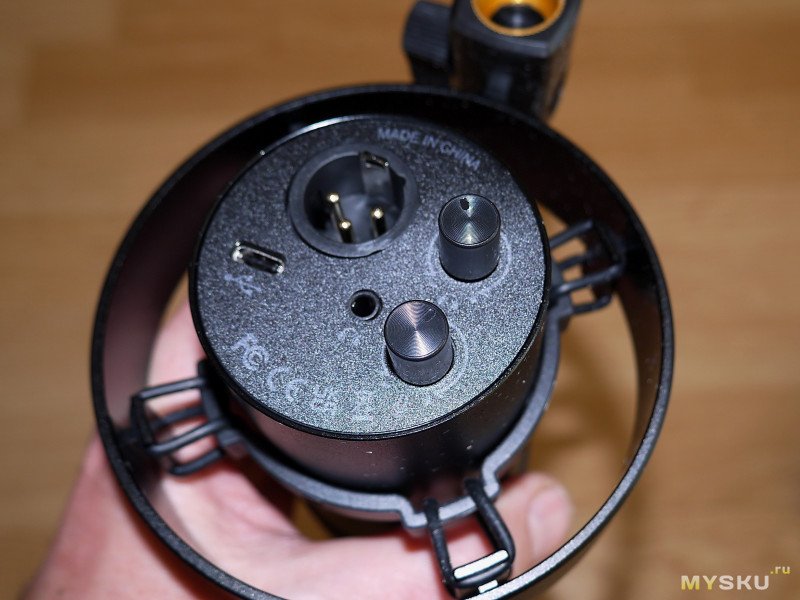

На верхней части находится сенсорная кнопка отключения звука, которая работает только в режиме USB. На ней изображен символ с перечеркнутым микрофоном, который светится зеленым, когда микрофон активен, и красным, когда он выключен.

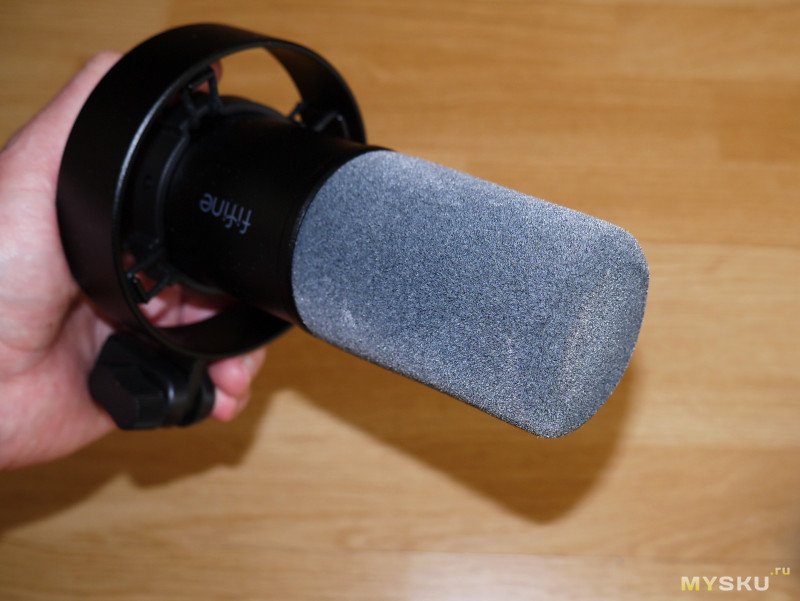

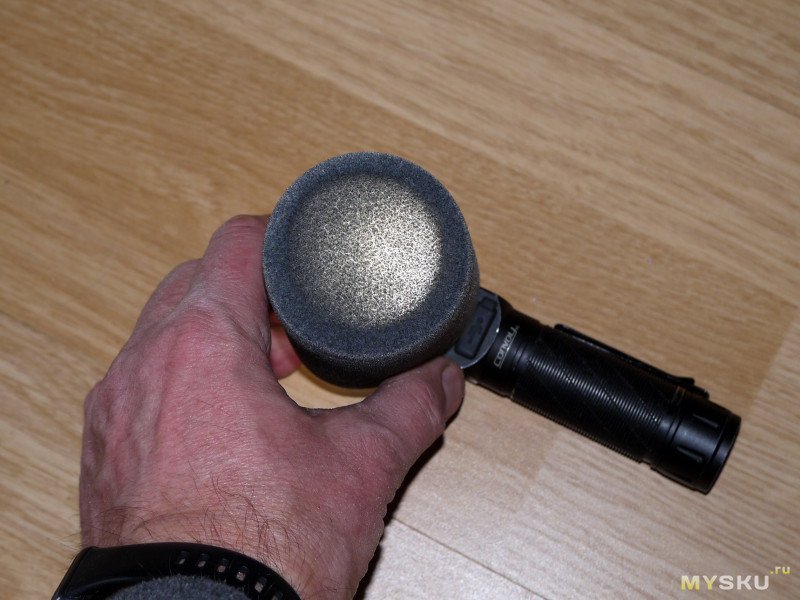

Передняя часть микрофона покрыта мягким, поролоновым фильтром (цилиндрической формы и длиной 9 см), бархатистым на ощупь. Толщина поролона около 7 мм. Однако, передняя часть фильтра тоньше и легко просвечивается фонариком.

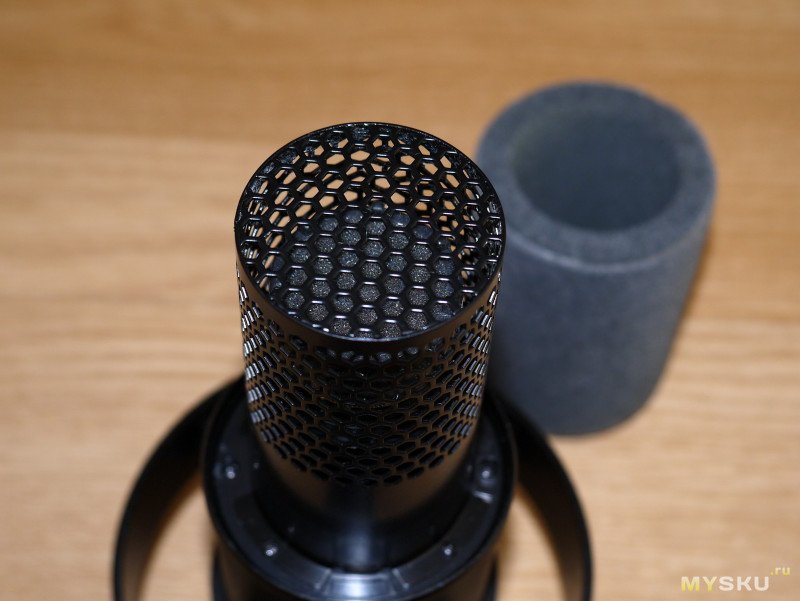

За поролоновым фильтром находится черная металлическая сетка с сотовой структурой (металлический гриль). Динамический капсюль расположен за сеткой (ниже на 1,5 см) и надежно защищен. Кстати, сетка съемная и крепится к основанию несколькими винтами с крестообразным шлицем.

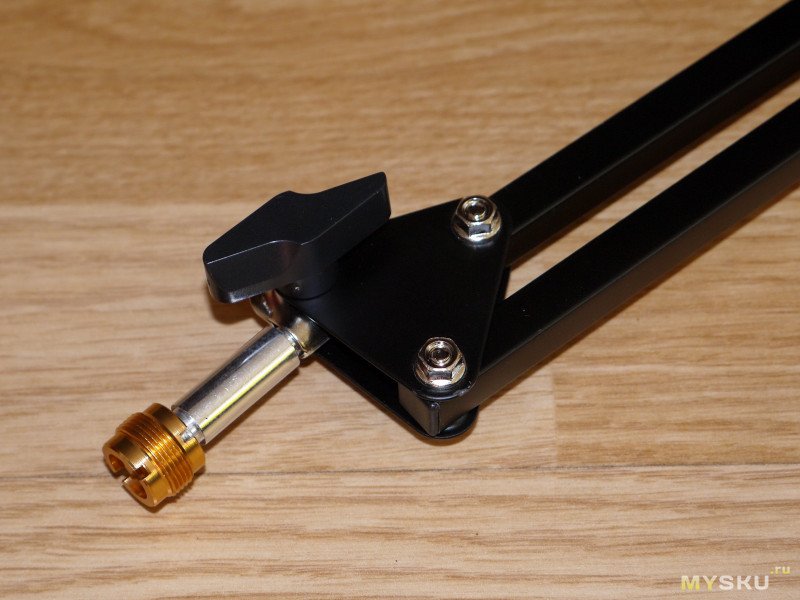

В качестве держателя использовал стойку типа «пантограф» FIFINE CS1. Повторюсь, на сайте у производителя при заказе можно взять микрофон отдельно так и со стойкой, а также добавить кабель XLR.
Причем, есть три вида держателей (стоек) и две модели «пауков» (амортизаторов) на выбор. Амортизатор обеспечивает виброизоляцию и гашение вибраций, например, от случайных касаний штатива, ударов по столу и т.д.

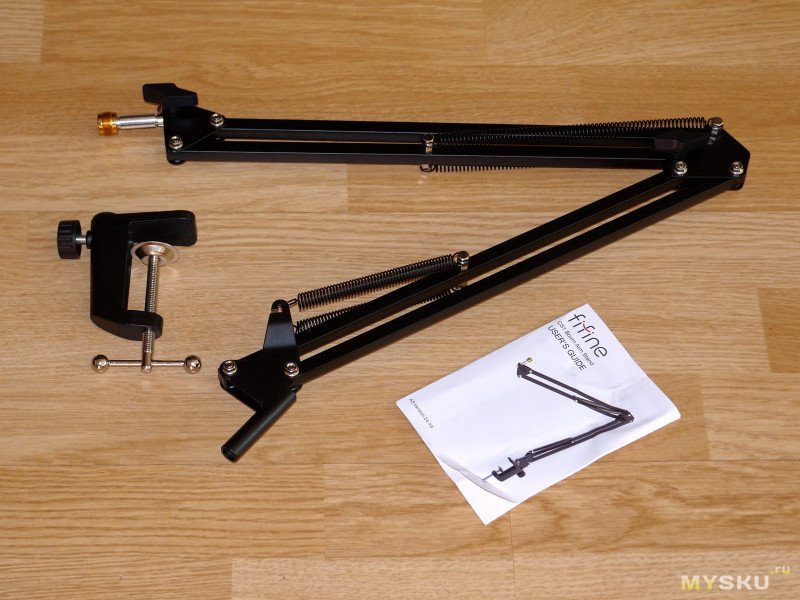

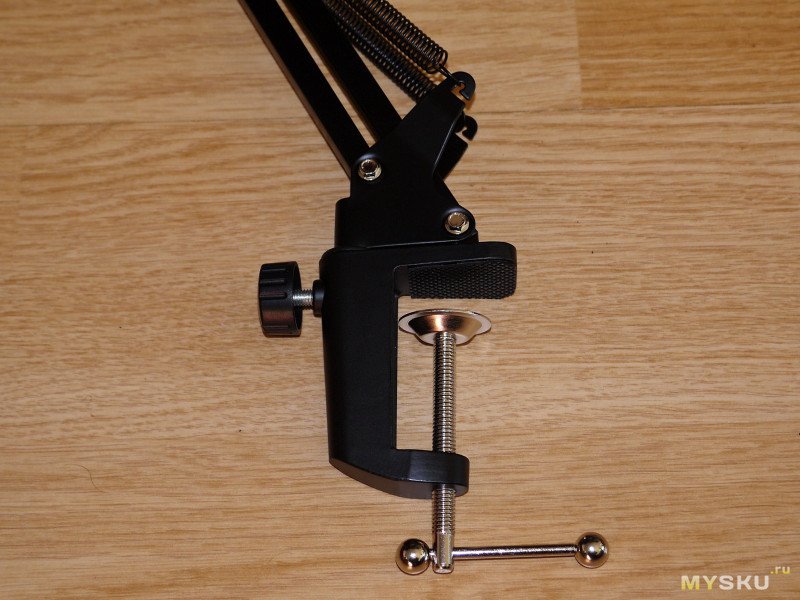

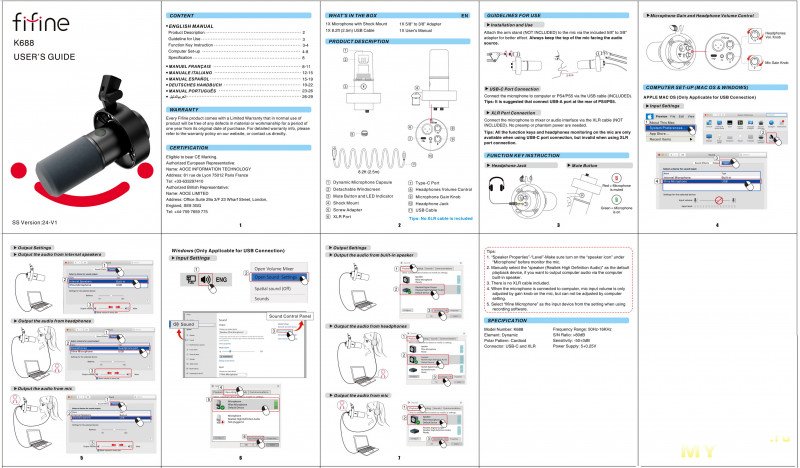

В комплект «пантографа» входит струбцина и бумажная инструкция. Хотя тут читать особо нечего — сборка, подсоединение микрофона и крепление к столу интуитивно понятны.

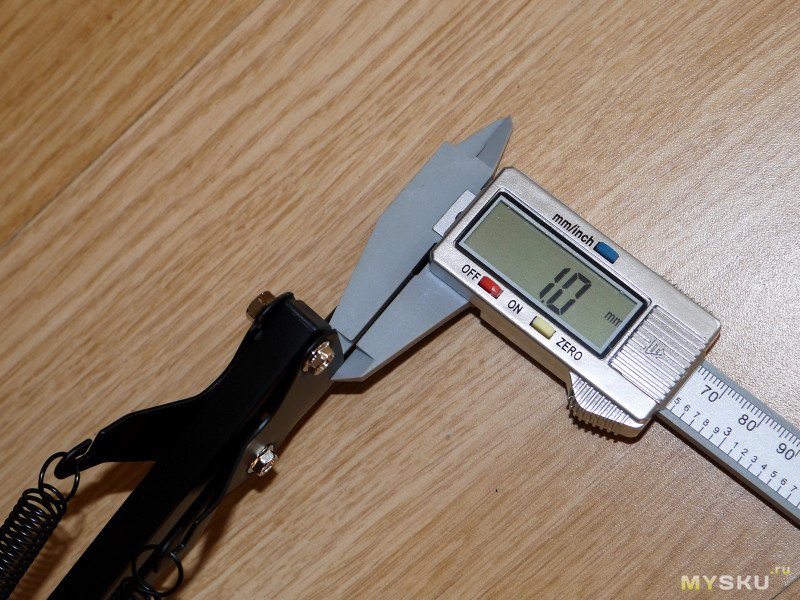

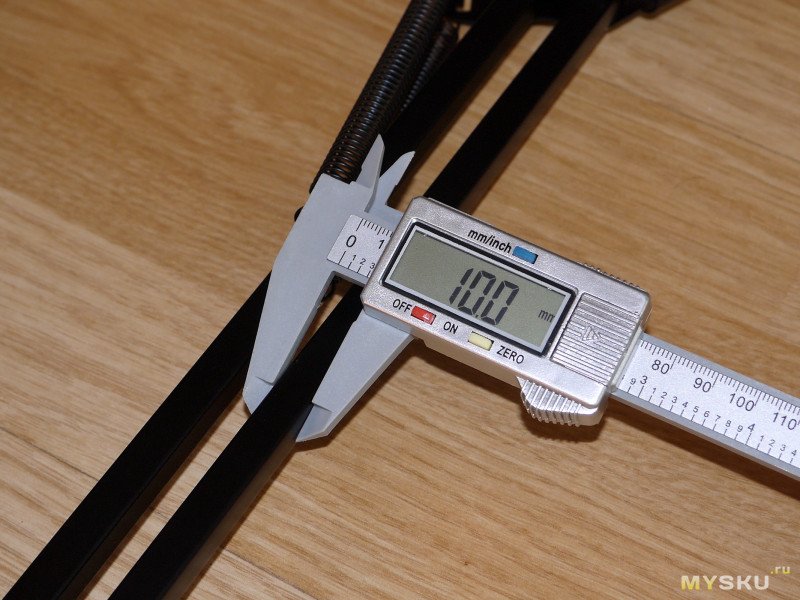

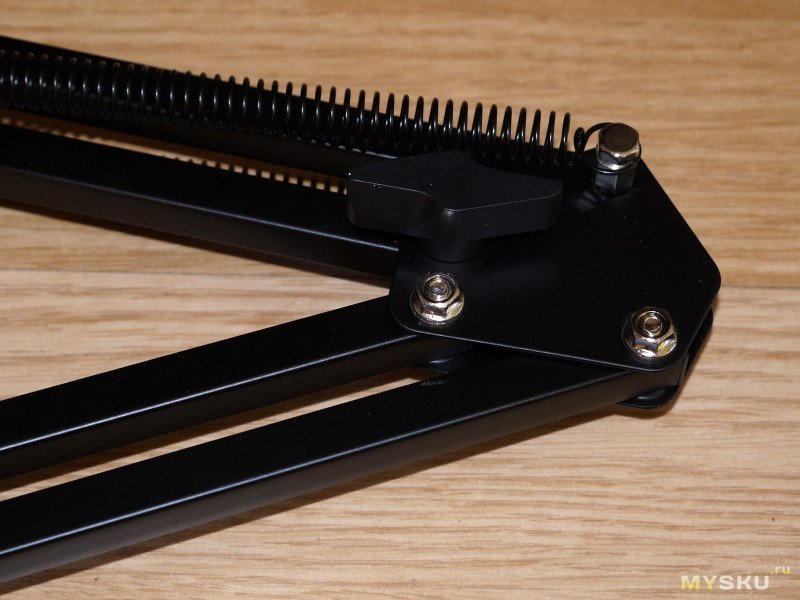

Толщина металла составляет 1 мм. Ширина квадратных профилей «пантографа» — 10 мм. Механизм, на удивление, работает идеально, мягко и плавно.
Диаграмма направленности
Заявлено, что диаграмма направленности (ДН) у FIFINE K688 имеет форму кардиоиды, а частотный диапазон составляет от 70 Гц до 15 кГц. Разрешение записи через USB — 16-бит с максимальной частотой дискретизации 48 кГц. Это означает, что K688 не сможет записывать суббасовые частоты и высокие частоты.

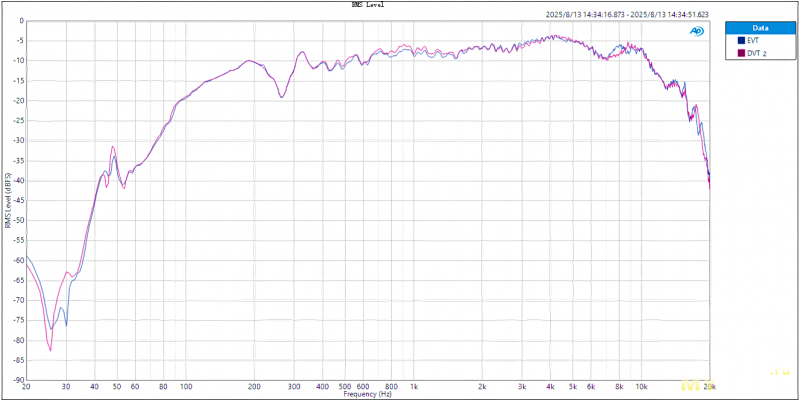

АЧХ микрофона представлена производителем. Заметно, что НЧ ниже 70 Гц были отфильтрованы (борьба с гулом и вибрациями). Также наблюдается подъём в зоне СЧ для повышения разборчивости речи (3–6 кГц). Предсерийная кривая DVT2 (пурпурная) выглядит более сглажено и аккуратно, нежели инженерный образец (синяя кривая, EVT). Видимо, специалисты FIFINE либо подкорректировали DSP в USB-тракте, либо ввели демпфирование в микрофоне, что привело к снижению «свистящих» оттенков.
Таким образом, FIFINE K688 подходит для записи голоса, для ведения блогов, игрового стрима, подкастов и проч. Причем, благодаря кардиоидной ДН, фоновые шумы будут не особо влиять на вещание. Если требуется более высокое разрешение записи, можно задействовать XLR (теоретически).

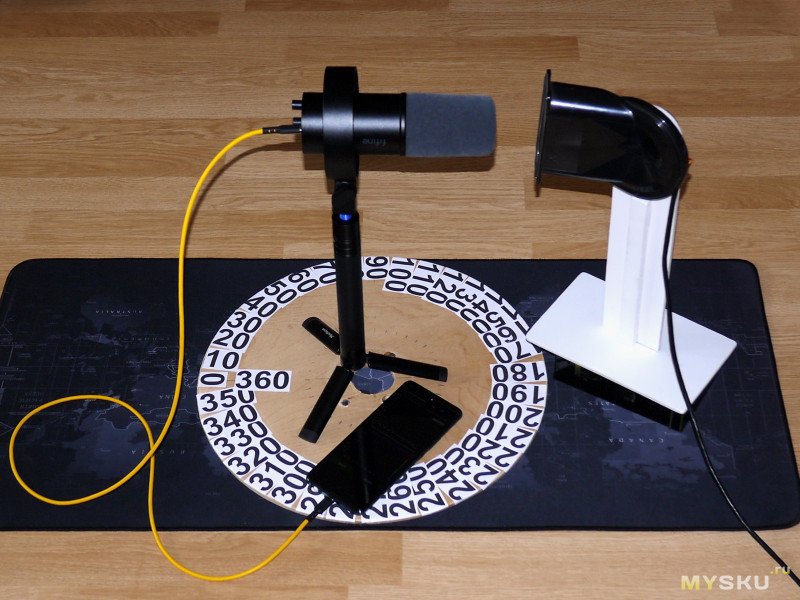

Чтобы посмотреть на «дивного зверя» в форме кардиоиды, я собрал тестовый стенд. На круглую фанерную основу диаметром 38 см наклеил азимутальную разметку от 0 до 360 градусов с отметками (шагом) на 10 градусов.

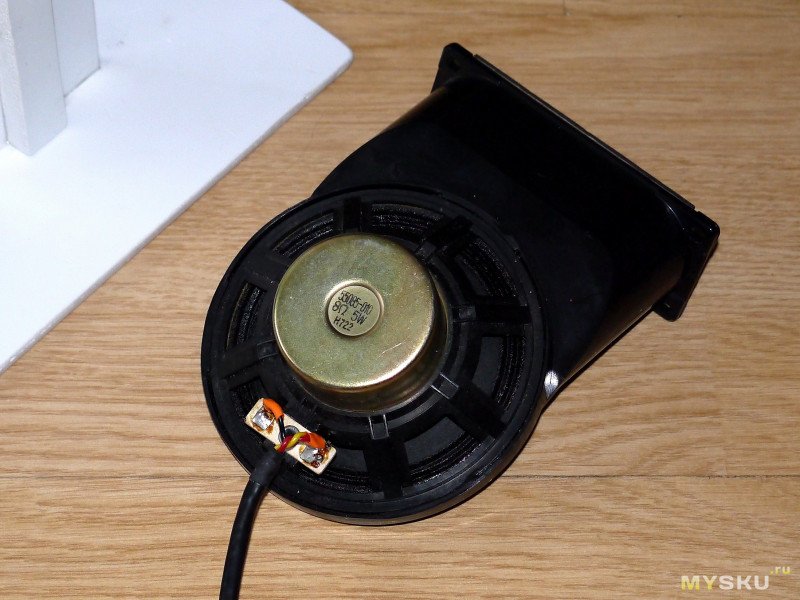

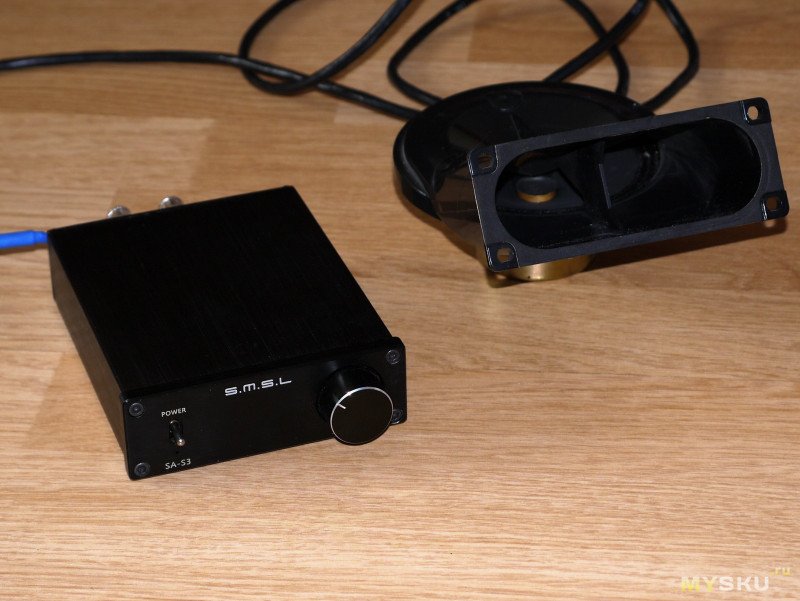

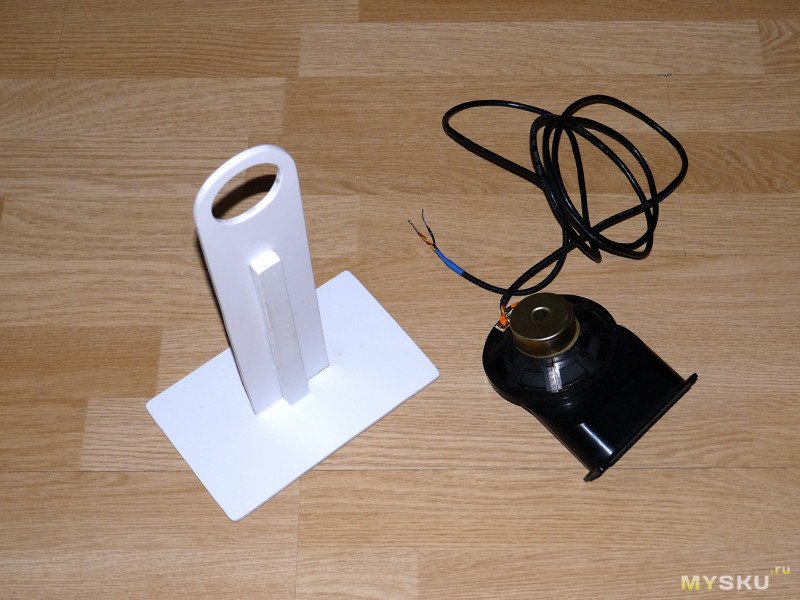

В качестве излучателя взял динамик от телевизора Samsung с вертикальным щелевым рупором. По задумке оный позволит более точно направить «подачу звука» на микрофон. Стойку под динамик сделал из вспененного ПВХ пластика.

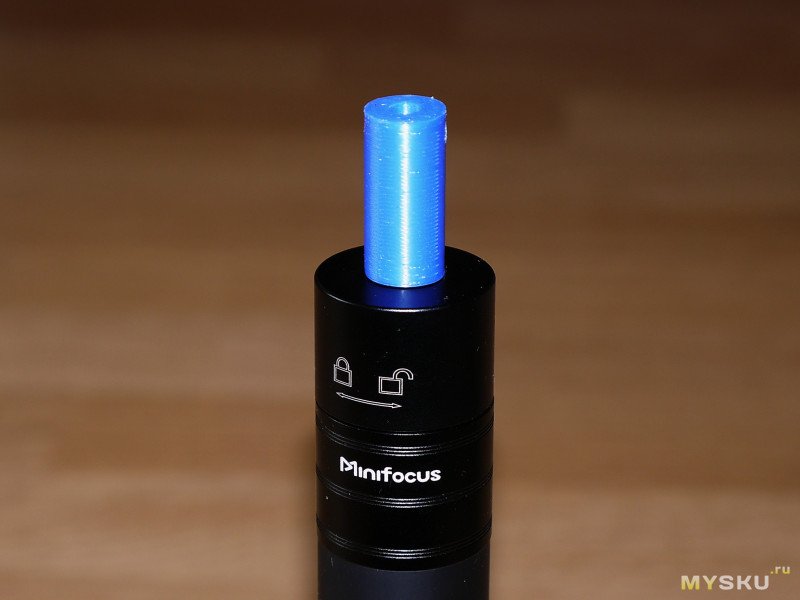

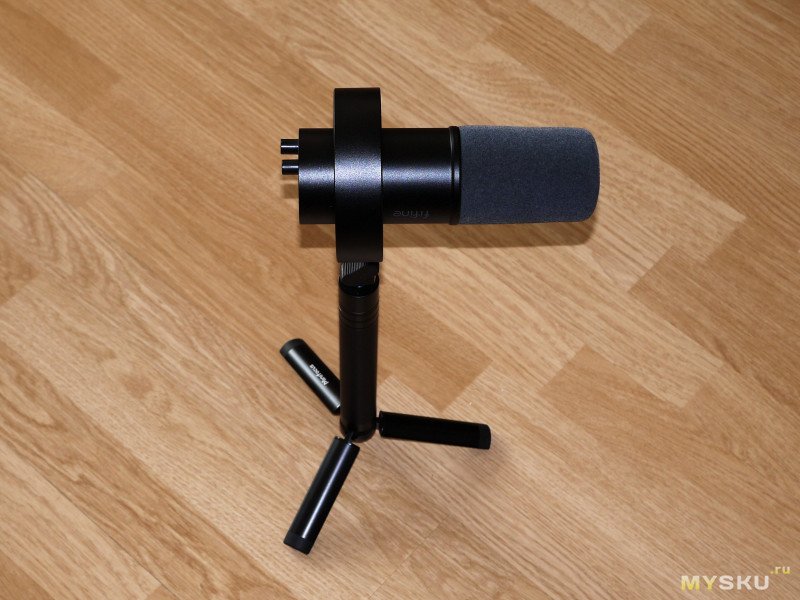

В центре азимутального круга установил компактную треногу Minifocus, на которую водрузил микрофон. Для этого попросил коллегу напечатать на 3D-принтере пластиковую втулку (переходник), а резьбу на втулке под винт 1/4 дюйма просто наплавил (нагрел винт на пламени и вкрутил в пластик).

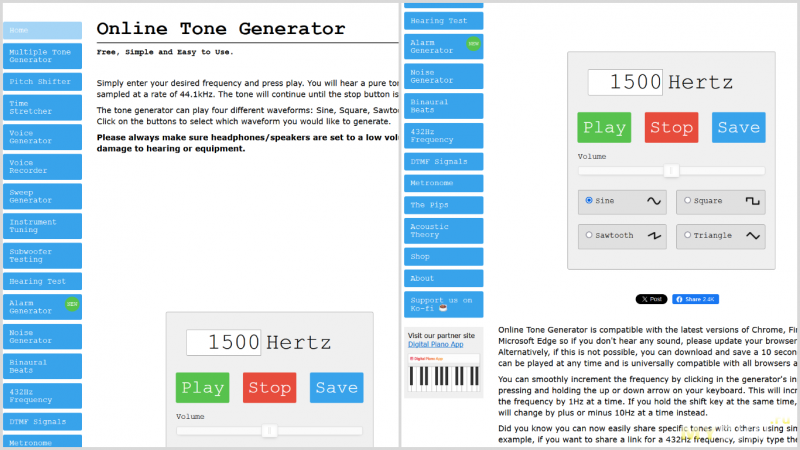

Сигнал на усилитель подал с внешней аудиокарты Asus Xonar U3 от ноутбука. Для генерации сигнала воспользовался сайтом Online Tone Generator.
Диапазон человеческой речи охватывает частоты от 250 до 4000 Гц, обеспечивая разборчивость гласных и согласных. В среднем, разговорный диапазон составляет около 1,5–2 октавы, а максимальная разборчивость речи приходится на область 500–2000 Гц. Поэтому для имитации голоса выбрал синусоиду 1500 Гц.
Излучатель подключил к выходу усилителя S.M.S.L SA-3, а микрофон FIFINE K688 подсоединил напрямую через кабель Type-C к смартфону Infinix NOTE 11 Pro (тут нужно включить OTG). Для регистрации уровня звука (дБ) воспользовался приложением Sound Analyser PRO на смартфоне.

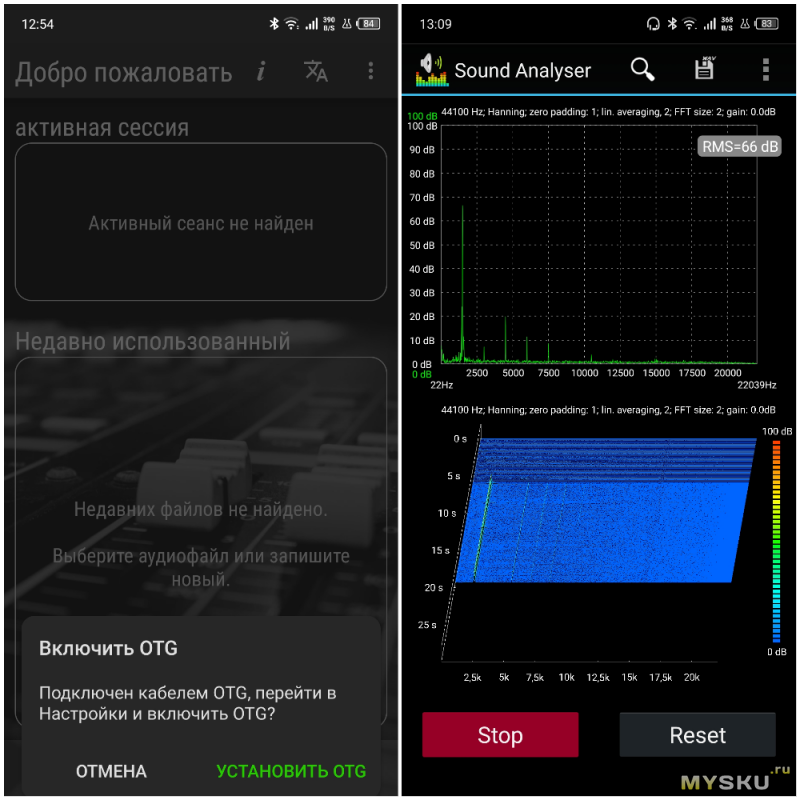

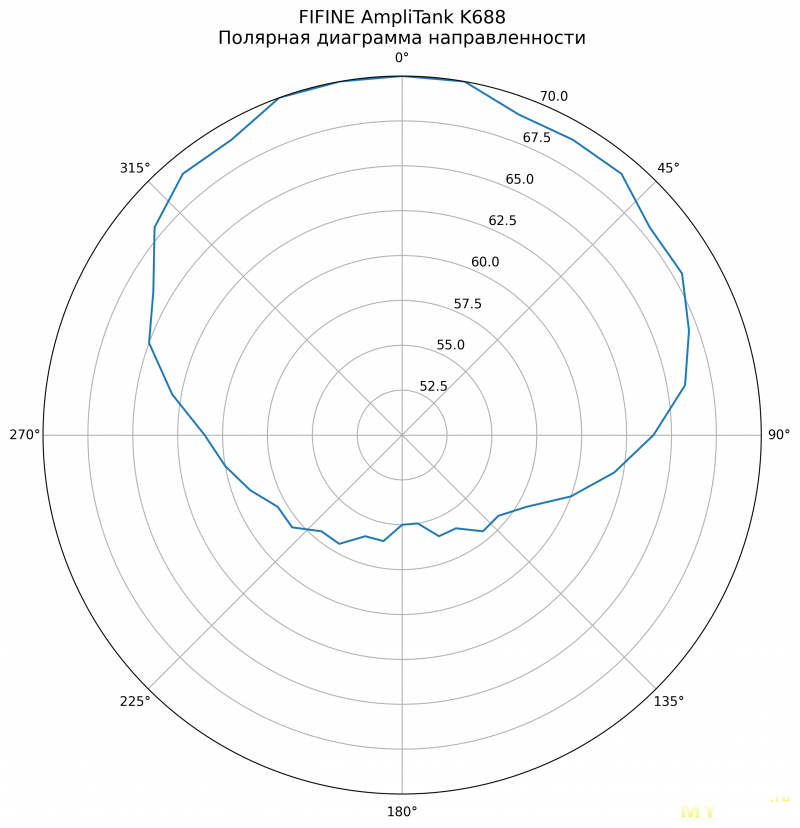

Итак, перемещая рупор вокруг микрофона с шагом 10 градусов, я снимал показания уровня звука в приложении Sound Analyser PRO. После чего записал данные в таблицу — в две колонки («Градусы» и «Уровень»).
Для построения графика можно воспользоваться сайтом rawgraphs.io или загрузить Python-промт на Google Colab. Третий вариант, самый простой — «скормить» данные Chat GP. В результате получилась вот такая кардиоида.
Да, она не идеальна ибо задний лепесток деформирован. Возможно, точно не выдержал расстояние от излучателя-рупора до микрофона при измерениях с «тыла».
В любом случае налицо признаки кардиоиды. Выдержана симметрия относительно оси 0°–180°. Максимум 70 дБ при 0° и 360° на основном направлении. Минимум 55 дБ в области 170°–180° («тыл»). Размах составляет 15 дБ, ширина по уровню -3 дБ около 140° (от 40° до 320°).
Подключение к ПК
Подключение и тестовая запись FIFINE AmpliTank K688 проводилась на трех устройствах.
* Ноутбук Lenovo IdeaPad 520-15IKB + USB аудиокарта Asus Xonar U3 на ОС Windows7

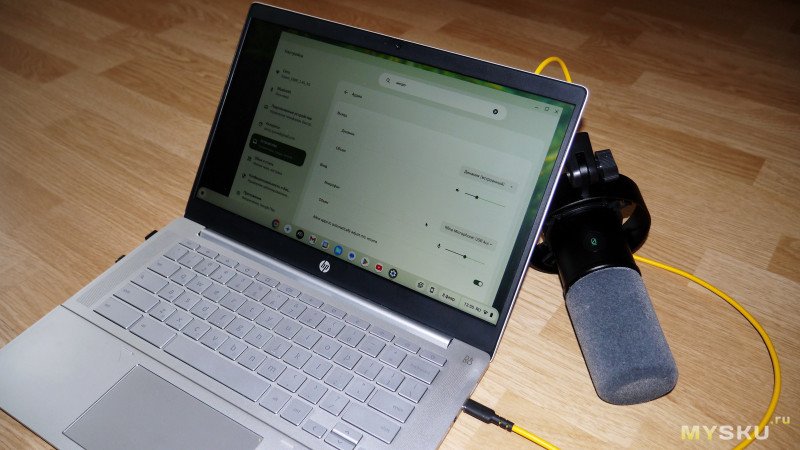

* HP Pro c640 Chromebook на базе Chrome OS
* Стационарный ПК на материнской плате Machinist X79Z ver. 2.4F_C и процессоре Xeon E5-2630v2 в среде Windows7 + PCI аудиокарта Asus Xonar DS. Для воспроизведения звука использовались усилитель Arcam Alpha II и АС Yamaha NS-333.

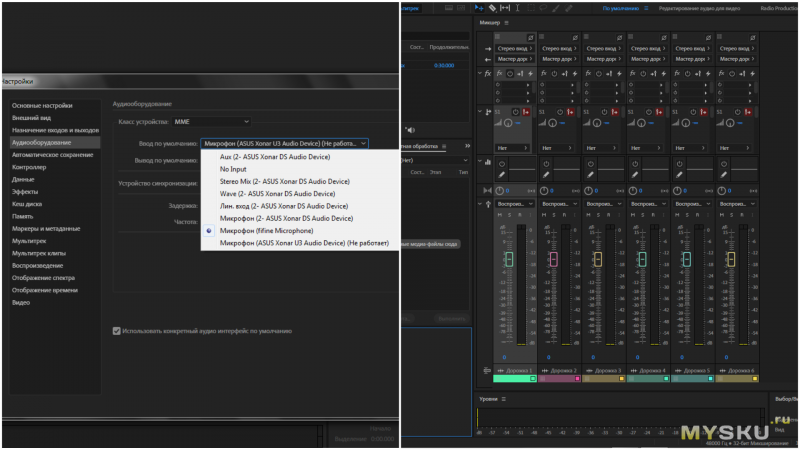

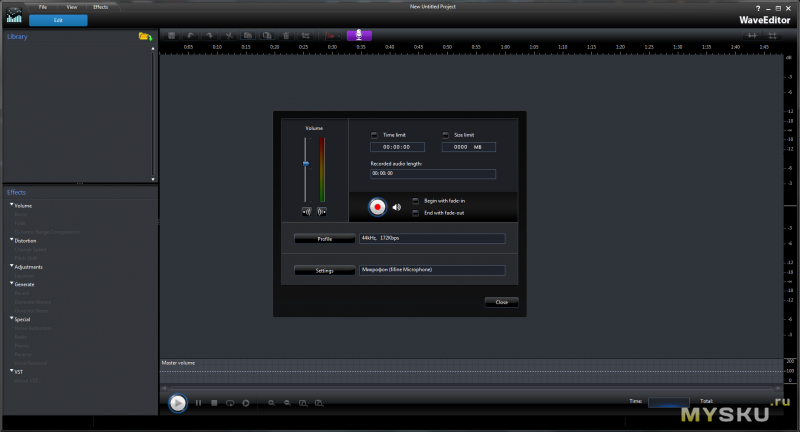

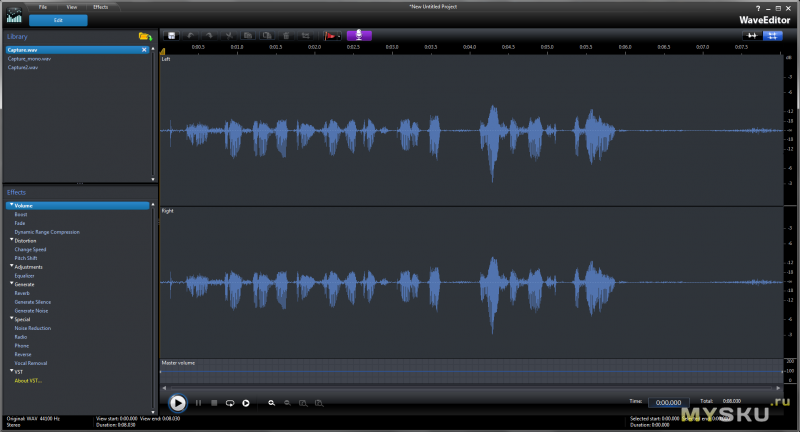

Для записи речи попробовал разные аудиоредакторы — CyberLink WaveEditor 2.0.0.5620, старенькую Audacity 2.4.0 и Adobe Audition СС 2018.
Кстати, в далеком 2003 году Adobe приобрела мою любимую софтину Cool Edit Pro за 16,6 млн долларов. После чего маленькая и удобная Cool Edit Pro превратилась в раздутого монстра. Впрочем, оригинальный интерфейс Adobe сохранила. И на том спасибо.
При подключении к ПК через кабель USB микрофон определялся автоматически как USB Advanced Audio Device без установки сторонних драйверов. Моментально микрофон определился и в Chrome OS.
В момент коммутации на микрофоне загорается индикатор зеленого цвета. Это значит что устройство готово к работе. Индикатор сенсорный, при его касании микрофон выключается или включается. При коммутации микрофона через XLR светодиодной индикации не будет. В таком случае внутренняя звуковая карта микрофона работать не будет и не будут доступны функции мониторинга и усиления. Да, внутри K688 имеется аудиокарта на чипсете серии C-Media CM108B/CM6206, которая поддерживает технологию Plug-and-Play, с базовым уровнем записи 16 бит/48 кГц.
Почему не Texas Instruments PCM2902/2912? Тут все просто: современные бюджетные USB-микрофоны, включая серию AmpliTank от FIFINE, почти полностью перешли на C-Media из-за компактности и встроенной поддержки функций управления (кнопка Mute, регулировка усиления и проч.).
Оценим звук

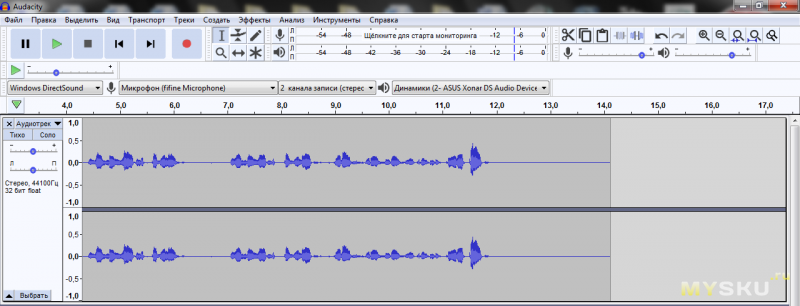

Тестовый WAV-файл, созданный в программе Audacity 2.4.0 показал, что микрофон FIFINE K688 звучит весьма приятно. Запись получилась четкой и натуральной. Единственное, я добавил усиление регулятором на самом микрофоне — около 0,7 от шкалы.
В комнате, где я записывал, не было звукоизоляции, однако звучание было чистым. Голос кажется близким и артикулированным. Это типично при использовании направленных микрофонов — на близком расстоянии происходит подъем низких частот, что делает тембр более глубоким и насыщенным.
Также отсутствие слышимого эха или отражений в комнате заставляет мозг верить, что источник звука находится в непосредственной близости. А благодаря повышенной чувствительности капсюля микрофона создается ощущение будто человек находится буквально рядом с вами.
И это весьма и весьма достойный результат, без применения эквалайзера, фильтров, эмуляторов-улучшайзеров и компрессоров.
Подведем итог
FIFINE AmpliTank K688 — это микрофон для всех. Его дизайн строг, лаконичен, без броских и лишних деталей. Он удобен в работе, имеет регуляторы на борту, порт мониторинга и универсален благодаря USB/XLR.
Если вы новичок и слабо разбираетесь в звукозаписи, вам будет достаточно подключить микрофон через USB, настроить уровень записи и начать работать. С другой стороны этот порт используется для подключения к компьютеру, ноутбуку или игровой консоли (PS4, PS5).
Если вы считаете себя экспертом, достаточно хорошо разбираетесь в акустике и хотите улучшить качество своих записей без лишних финансовых затрат, то используйте XLR-интерфейс.
Микрофон FIFINE AmpliTank K688 можно заказать на официальном сайте за $72.99, а также выбрать нужный комплект (со стойкой, кабелем XLR). Также он доступен на сайте Aliexpress.ru, где его можно приобрести с очень хорошей скидкой. Только нужно поймать момент (Carpe diem!) во время праздников или акции.
На этом у меня все!
Всем удачи и бобра! ©
