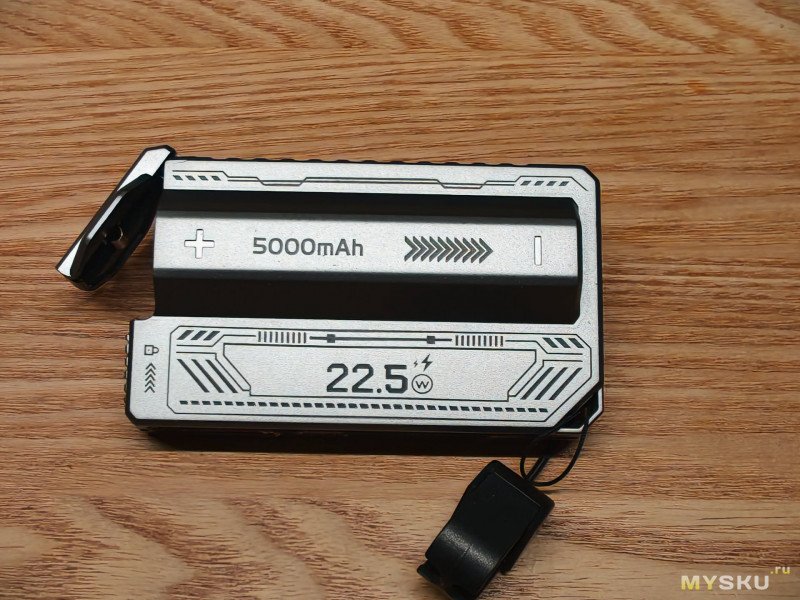

Powerbank на 21700 ip5356 c разбором и проверкой нагрузкой

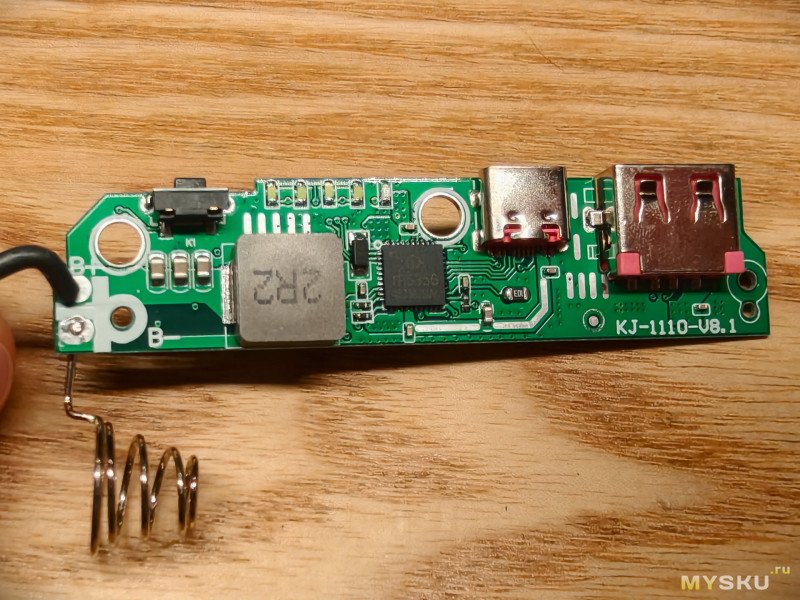

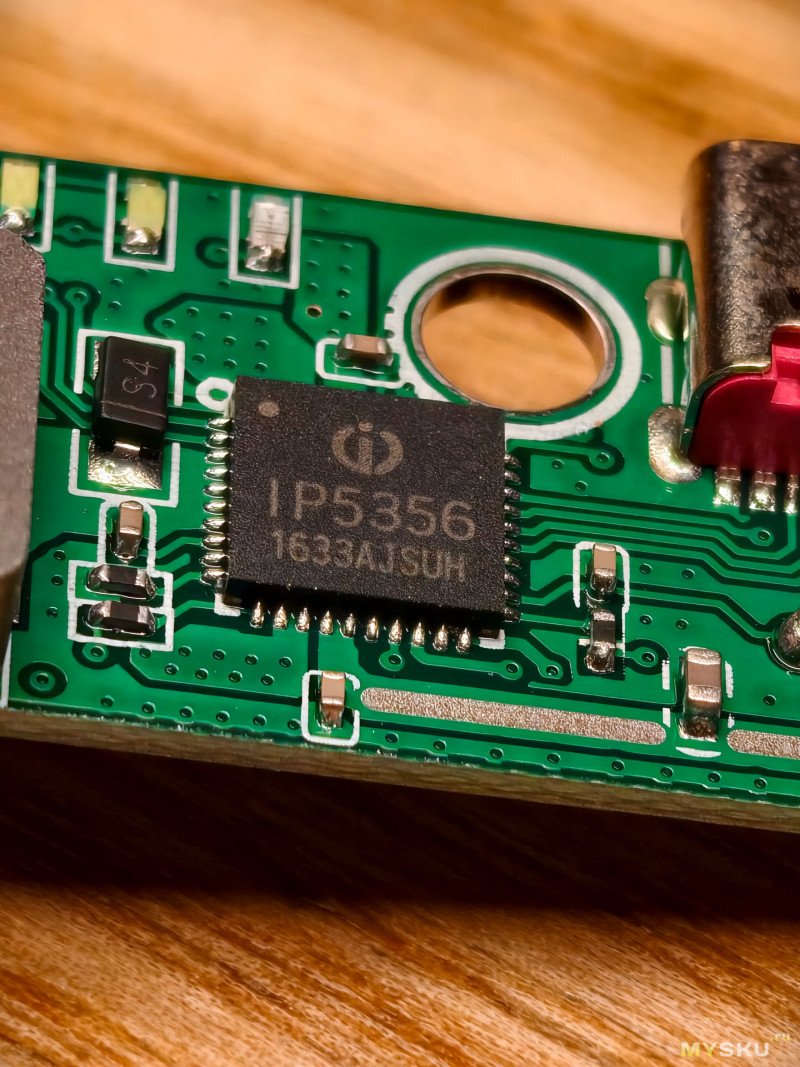

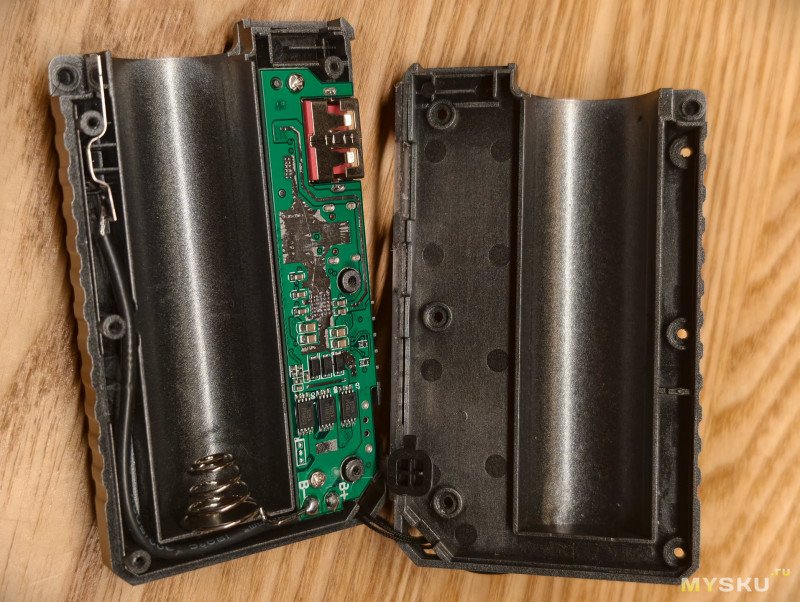

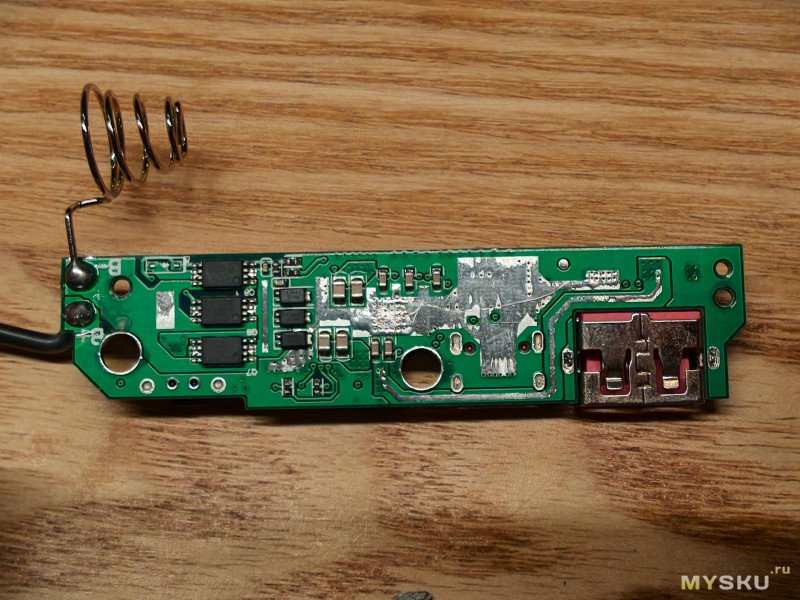

Краткий итог обзора — штука рабочая, но есть неприятная особенность — на pps и power delivery не высасывает батарейку до конца. Под катом скрины испытаний в различных режимах и разбор потрохов, основа ip5356. Обор сделан без подготовки, снималось на тапок, ни одной буквы нейрослопа.

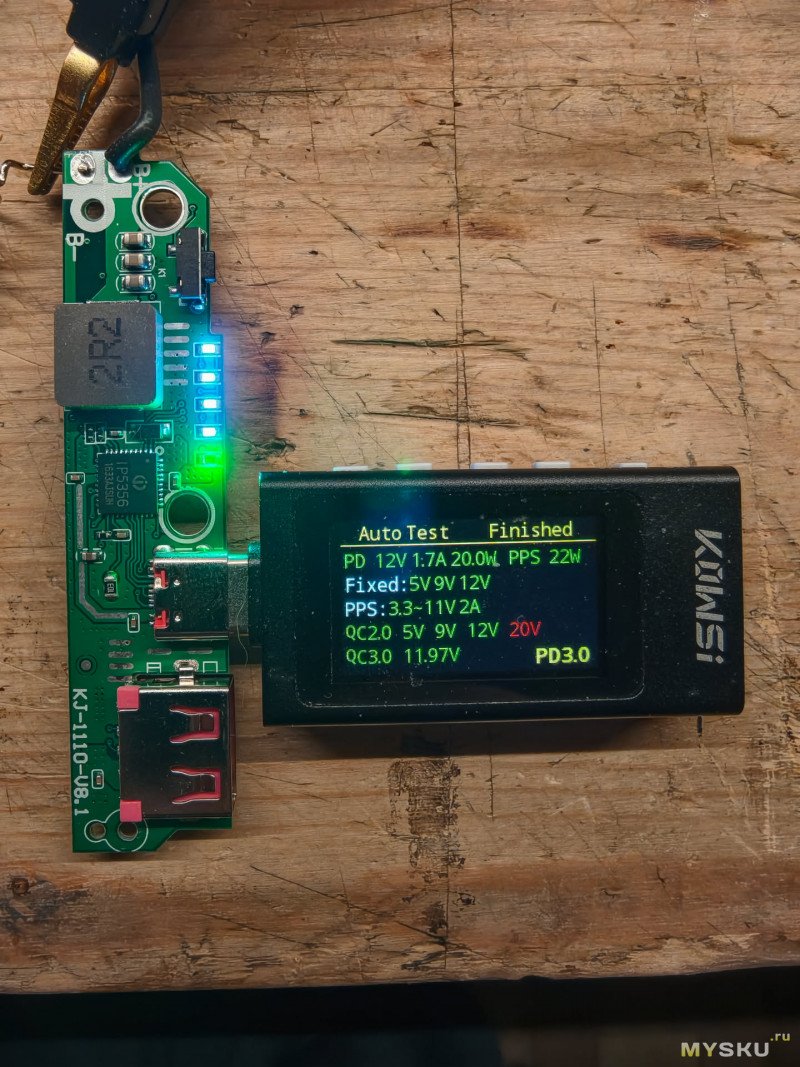

Протоколы:

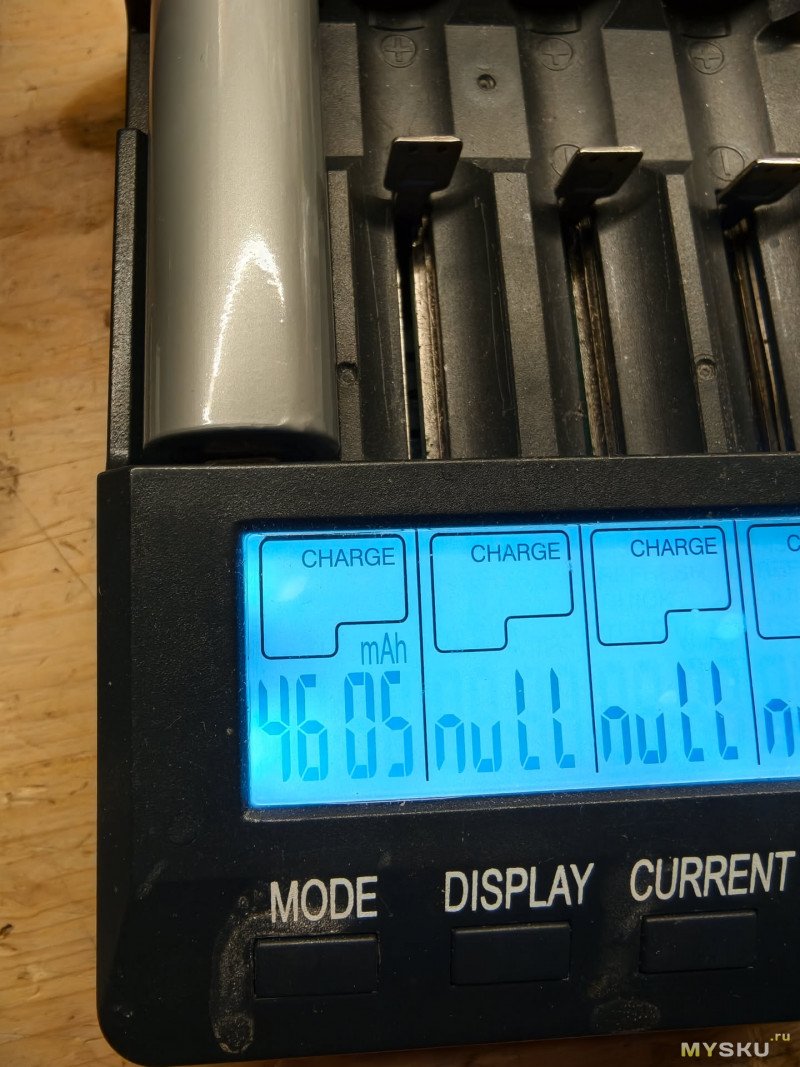

Берем батарейку с теслы 21700, емкость замером в Опусе.

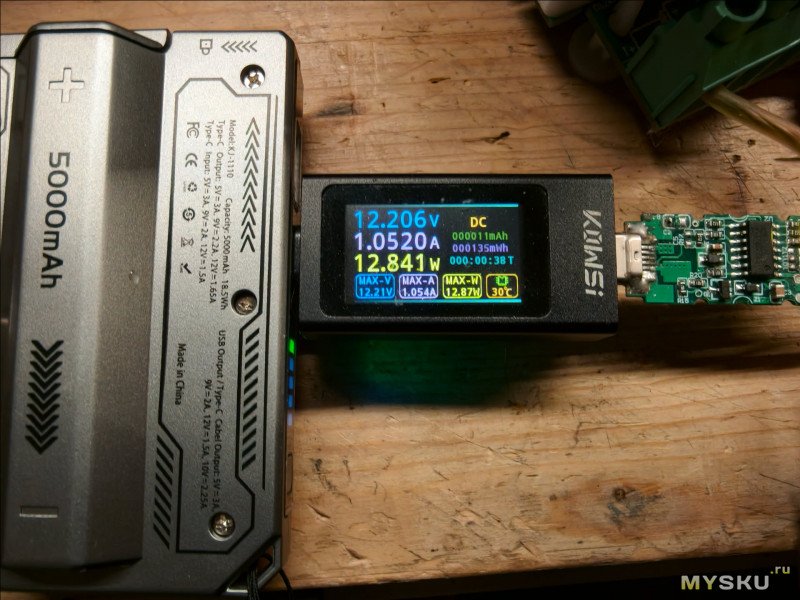

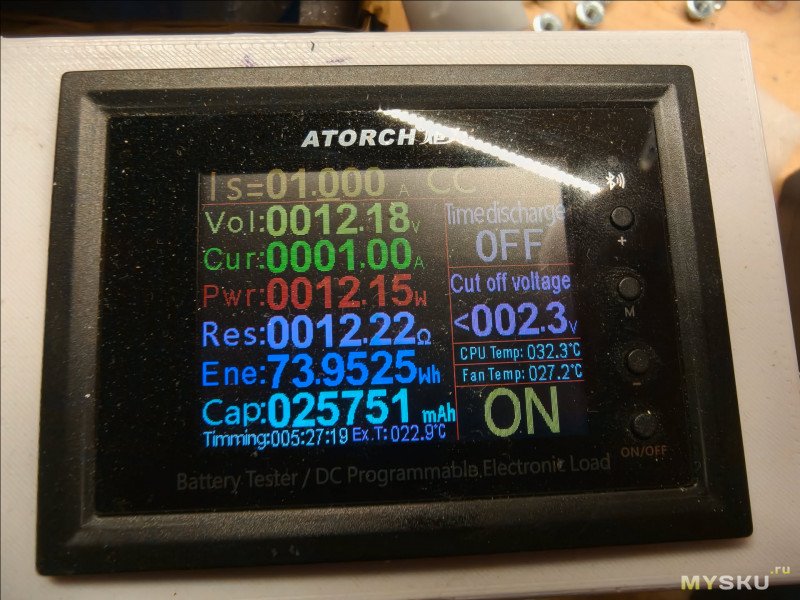

Тригером забираем 12в, нагрузкой выставляю 1 ампер.

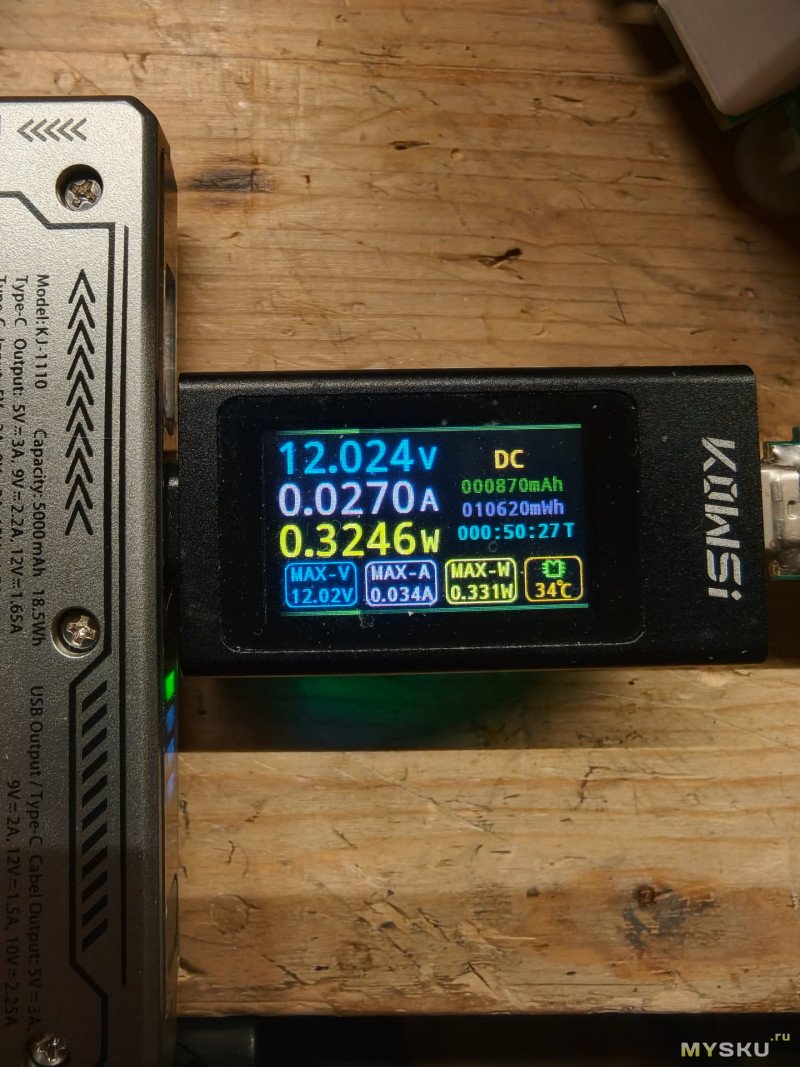

Слито всего 10Вт*ч.

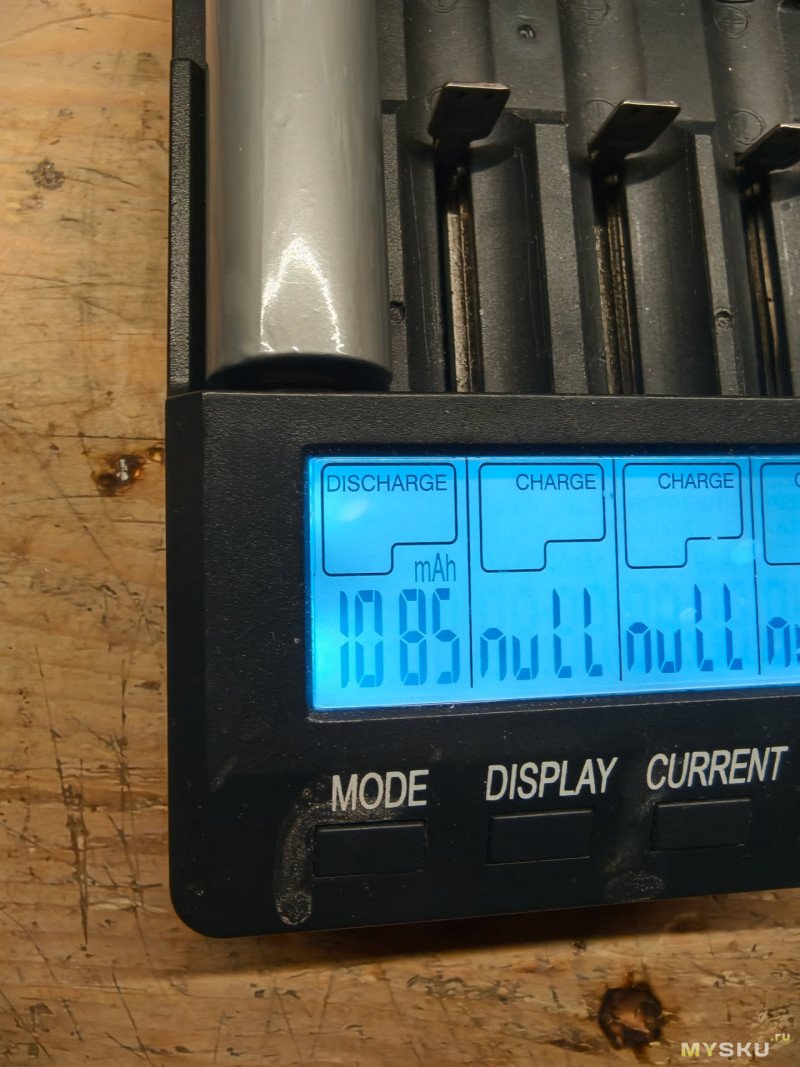

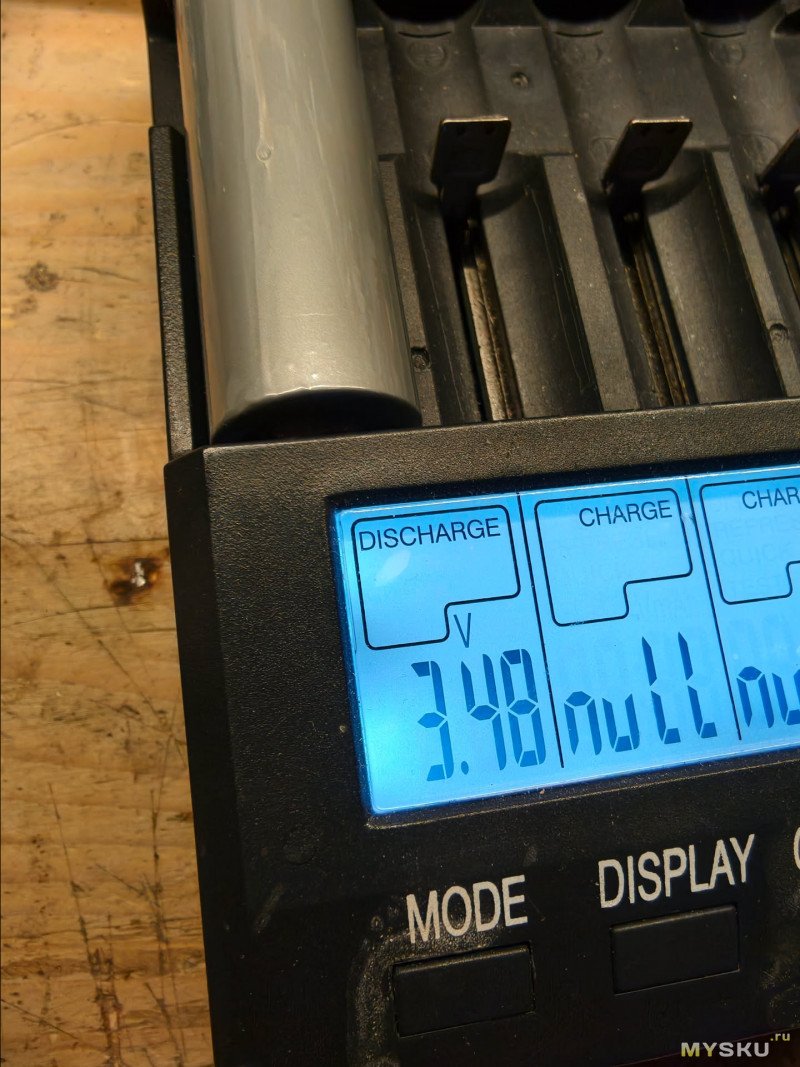

Достаем батарейку и в Опус на разрядку, видим еще 3,48в остатка и до нуля отдает 1085 мА в час.

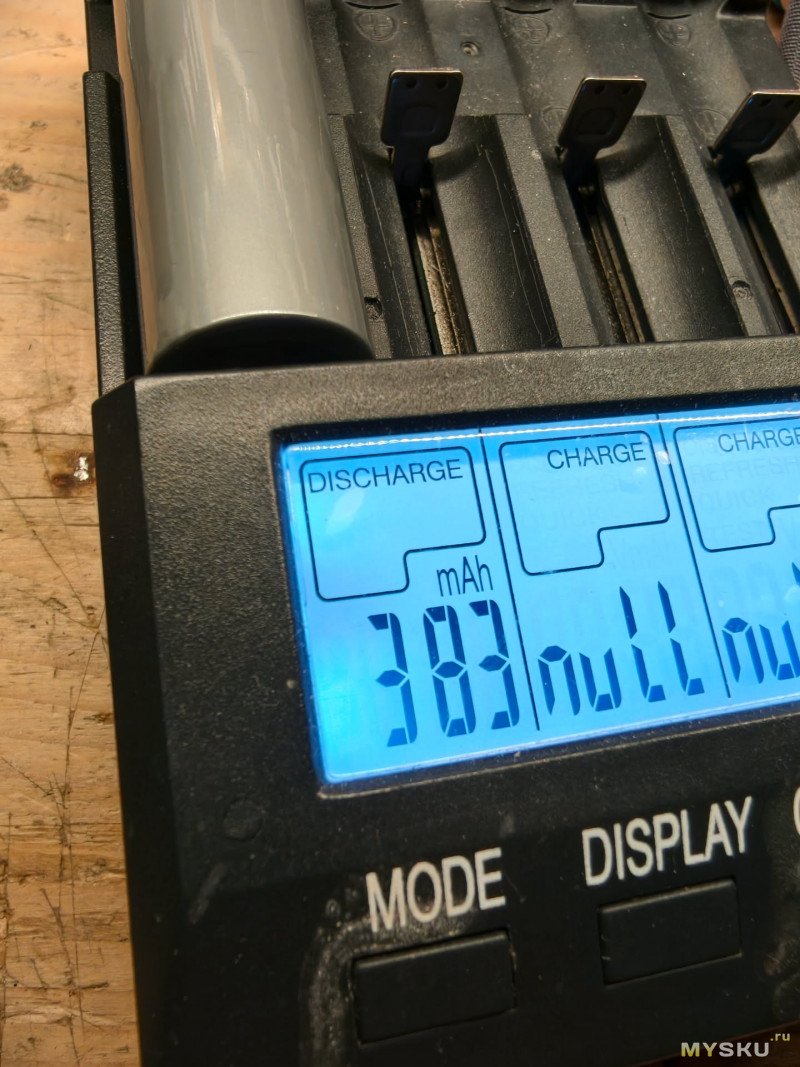

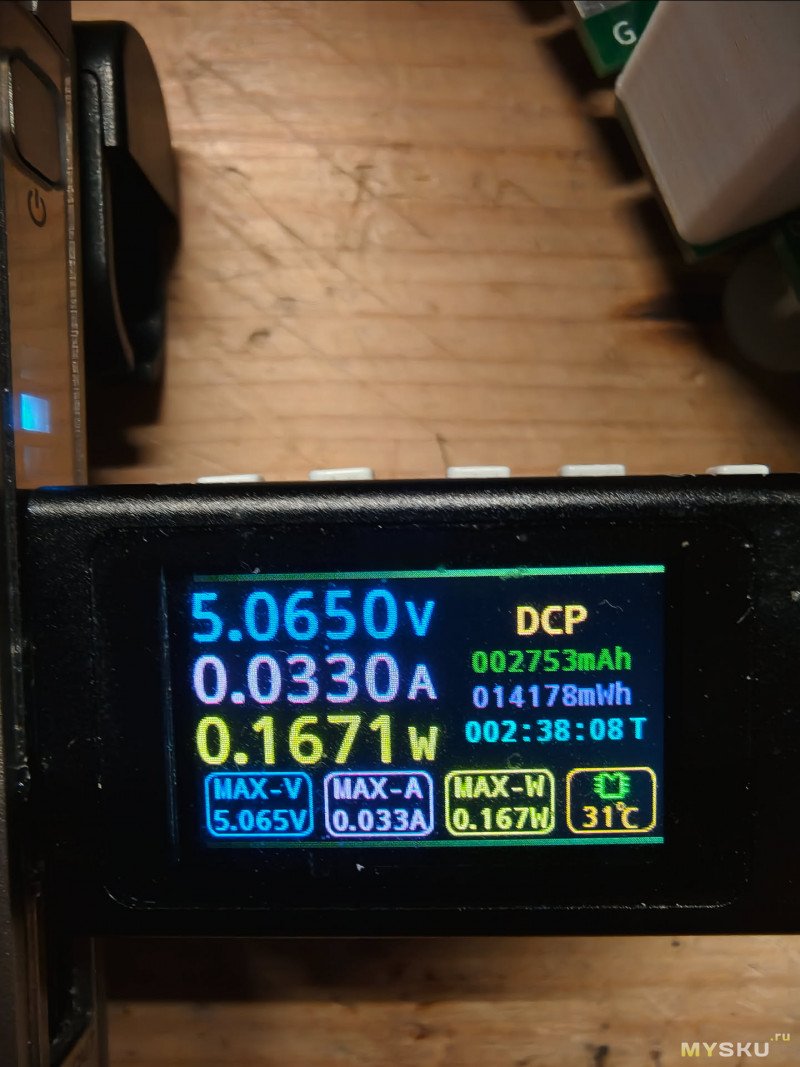

Заряжаю снова полностью батарею, пробую тригером выставить 5в, а нагрузкой тяну 1А тока. Уже сильно лучше, вытягиваем 14,1Вт*ч. Остаток всего 348мА.



Итоги ИМХО: практически все телефоны сейчас через usbA ucbC тригерят повышенное напряжение и ток, и в таком случае все печально с остатками в батарее.
Возможно это общая болезнь всех повербанков на одной ячейке — все же тащить с 3 вольт до 12в 1А на выходе, это 4а с банки минимум, что довольно жирно.
В целом девайс рабочий, полезность в динамической емкости — если надо много емкости, бери с собой несколько 21700.
