Usb 1.1 удлинитель через витую пару. Делаем псевдосетевой принтер
- Цена: 520 рублей
- Перейти в магазин
Делая ремонт в квартире я предусмотрел сетевую(rj45, который на самом деле 8P8C) розетку на стене в стеллаже в надежде поставить туда сетевой принтер. Однако существующий usb мфу i-sensys MF3010 меня всем устраивает, и стал думать как бы его туда поставить. И наткнулся на сабж.

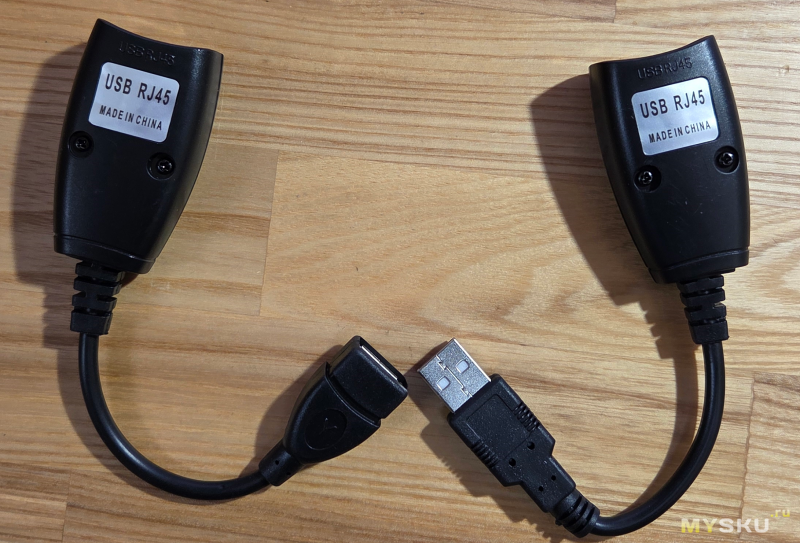

Этопросто пассивный активный, разбор ниже, переходник который использует витую пару как провод для usb. Обычно подразумевается, что они просто включаются через патч-корд, но кто сказал что нельзя использовать стационарно проложенную витую пару?
Рассматривался вариант сделать принт-сервер на чём-то типа raspberry pi, или альтернативы. Из минусов принт-сервера это работа со сканером.
На рабочем месте у меня 3 сетевых розетки (Одна под столом, для компа, она над столом за мониторами и одна сбоку на стене чтобы было удобно подключить что-то временно). Так вот возникла идея, провод одной из розеток на рабочем месте, а также провод розетки стеллажа вынуть из свитча и соединить бочонком, тогда у меня образуется прямой(кривой, через серверную) кабель ethernet до принтера. Подключил и вуаля, всё с первого раза заработало. Занял розетку что за мониторами, отлично получилось. Получается всего метров 15 витой пары(cat 5e экранированная) и гору стыков, но оно работает.
Посчитаем разъёмные стыки.
1. принтер — usb провод
2. usb провод — переходник
3. переходник — патч-корд
4. патч-корд — розетка
5. провод — бочонок
6. бочонок — провод
7. провод — розетка
8. розетка — патч-корд
9. патч-корд — переходник
10. переходник — комп.
А если ещё посчитать контакты в розетках и на обжатых концах то это ещё плюс 8 соединений.
соединение бочонком вместо втыкания в свитч(на заднем плане)
Сторона которая к принтеру:
На конденсаторе сэкономили
Сторона которая к компьютеру:
т.е. скорость очень катастрофически просела, но принтеру хватает.
Внешний hdd через всю линию не запустился.
Далее проверим через заводской метровый патч.
почему-то в этот раз чтение Q8T1 сработало, но тот же мегабайт. Очень похоже что это usb 1.1
Внешний hdd через метровый патч корд запустился, работает также медленно, даже не стал тестировать.
в несколько секунд стало 30 секунд на страницу против 10, не смертельно, но не очень приятно если много сканировать.
Upd:

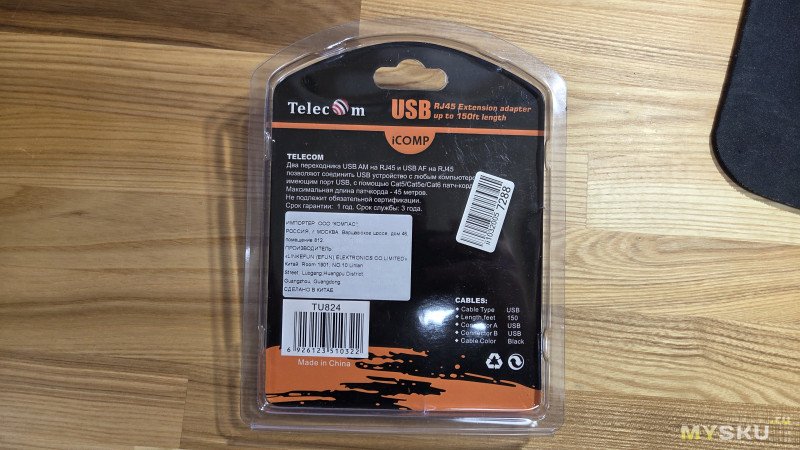

На Озоне указано что это USB 2.0, но на упаковке нет ничего про версию протокола
Upd2. Заказал такое https://aliexpress.ru/item/1005006202540744.html обещают usb2.0 на коротких дистанциях, придёт — проверим.
Это
Рассматривался вариант сделать принт-сервер на чём-то типа raspberry pi, или альтернативы. Из минусов принт-сервера это работа со сканером.
На рабочем месте у меня 3 сетевых розетки (Одна под столом, для компа, она над столом за мониторами и одна сбоку на стене чтобы было удобно подключить что-то временно). Так вот возникла идея, провод одной из розеток на рабочем месте, а также провод розетки стеллажа вынуть из свитча и соединить бочонком, тогда у меня образуется прямой(кривой, через серверную) кабель ethernet до принтера. Подключил и вуаля, всё с первого раза заработало. Занял розетку что за мониторами, отлично получилось. Получается всего метров 15 витой пары(cat 5e экранированная) и гору стыков, но оно работает.
Посчитаем разъёмные стыки.
1. принтер — usb провод
2. usb провод — переходник
3. переходник — патч-корд
4. патч-корд — розетка
5. провод — бочонок
6. бочонок — провод
7. провод — розетка
8. розетка — патч-корд
9. патч-корд — переходник
10. переходник — комп.
А если ещё посчитать контакты в розетках и на обжатых концах то это ещё плюс 8 соединений.

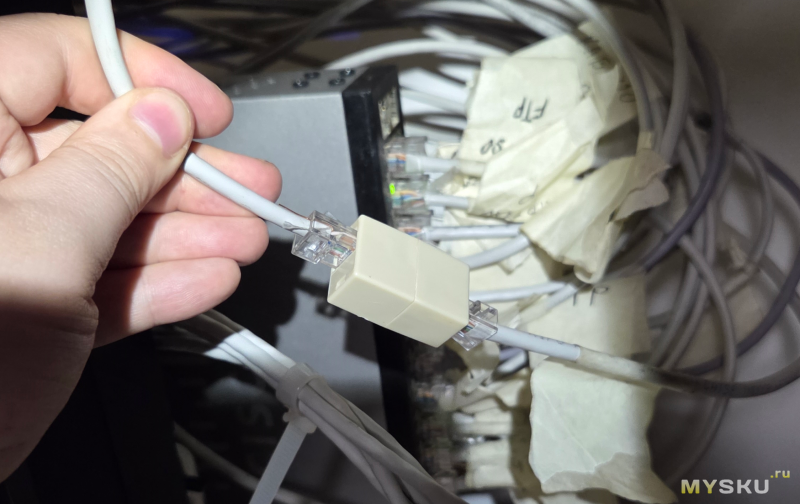

соединение бочонком вместо втыкания в свитч(на заднем плане)Разберём девайс.

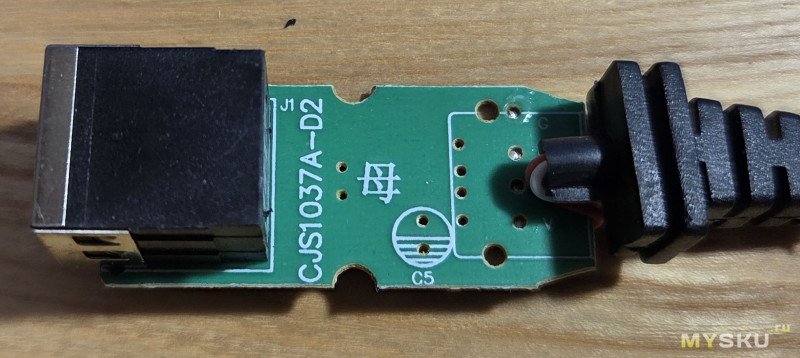

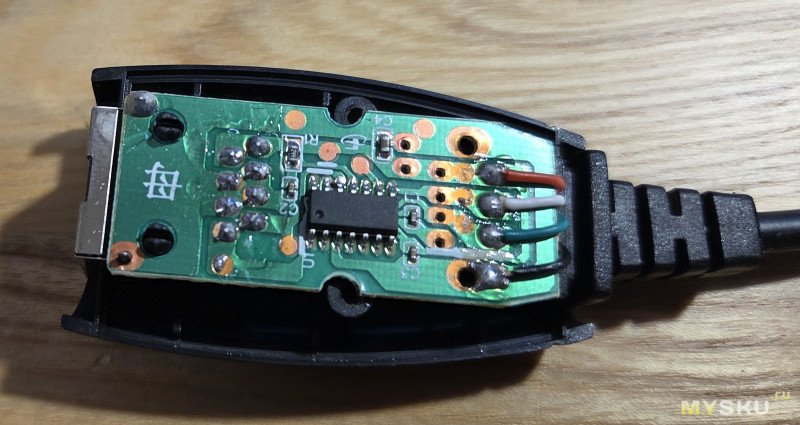

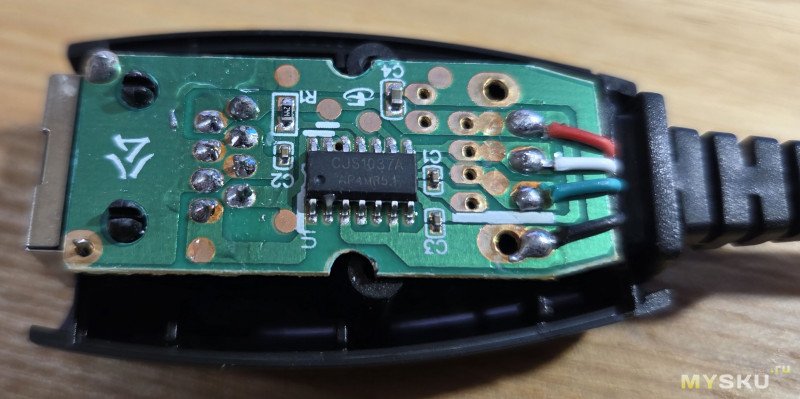

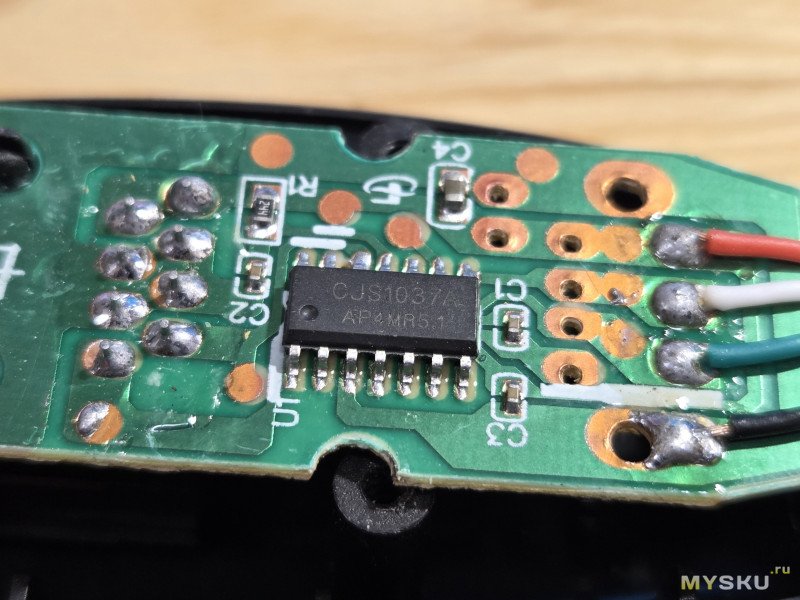

Я думал что переходник просто пассивный, а оказывается нет, нас встречает односторонняя плата с микросхемой CJS1037A(даташит не нашёл) с минимальной обвязкойСторона которая к принтеру:
На конденсаторе сэкономилиСторона которая к компьютеру:
Протестируем скорость

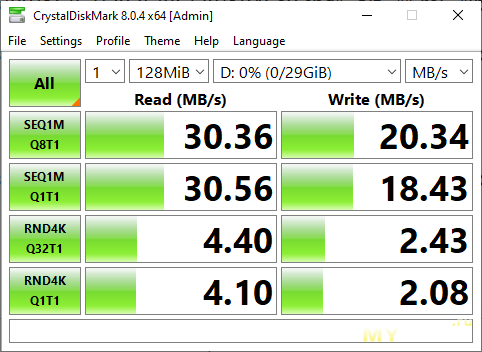

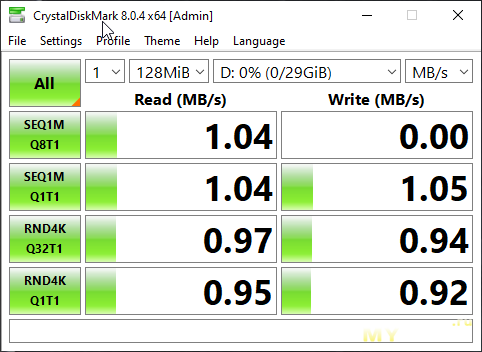

Флешка, которую я протестировал в usb 2.0 компьютераЧерез длинную линию с 10 стыками

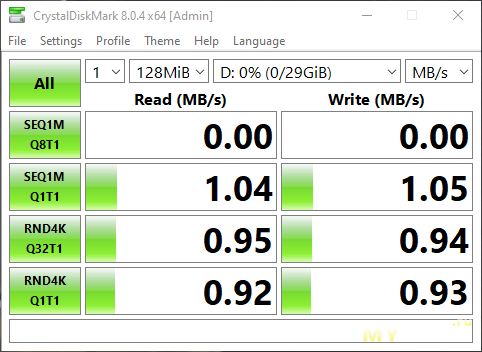

Флешка через длинную линию показала такоет.е. скорость очень катастрофически просела, но принтеру хватает. Внешний hdd через всю линию не запустился.
Далее проверим через заводской метровый патч.
Через метровый патч-корд
Флешкапочему-то в этот раз чтение Q8T1 сработало, но тот же мегабайт. Очень похоже что это usb 1.1Внешний hdd через метровый патч корд запустился, работает также медленно, даже не стал тестировать.
Заключение
Таким образом мы подключили usb принтер «через сеть». Скорость соединения катастрофически падает, но в случае с мфу заметно только на сканировании, появилась паузаUpd:
На Озоне указано что это USB 2.0, но на упаковке нет ничего про версию протокола
Upd2. Заказал такое https://aliexpress.ru/item/1005006202540744.html обещают usb2.0 на коротких дистанциях, придёт — проверим.
