Мотор RQ755-DC21V
- Цена: 526 рублей
- Перейти в магазин
755-е коллекторные (щёточные) моторы постоянного тока применяются во множестве различной аккумуляторной техники, конкретно этот с длинным валом и резьбой М5 предназначен для маленьких 6-дюймовых аккумуляторных триммеров, но использовать его можно и для других целей.

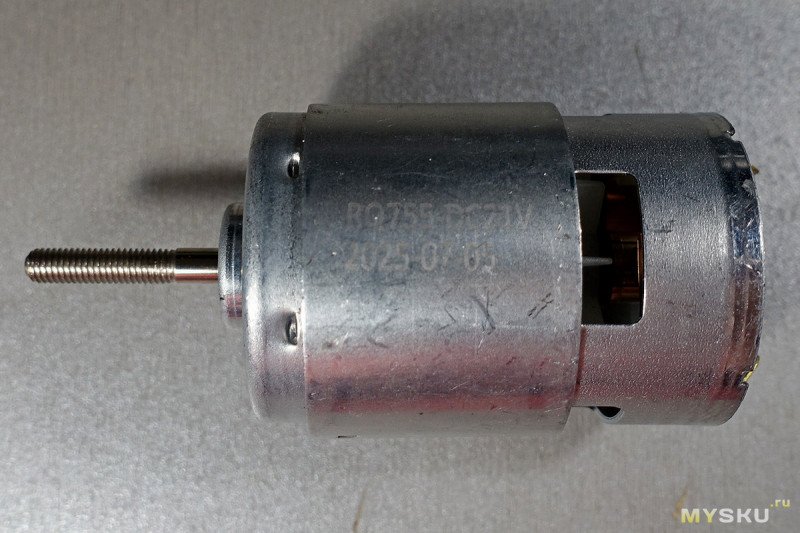

Маркировка на корпусе: RQ755-DC21V, дата выпуска 2025-07-05.

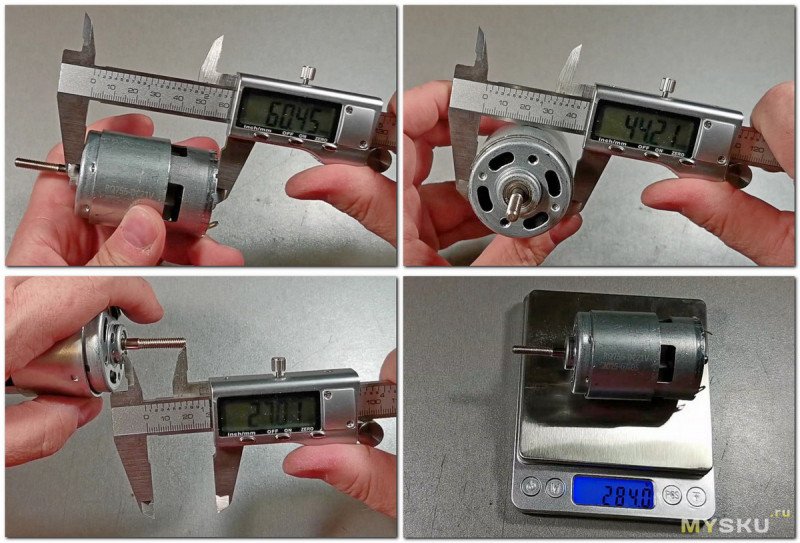

Длина корпуса 60.5 мм, длина с подшипником и хвостовиком вала 73 мм, диаметр корпуса 44 мм, длина вала 27 мм, длина резьбовой части 20 мм, резьба на валу — М5.
Вес 284 г.

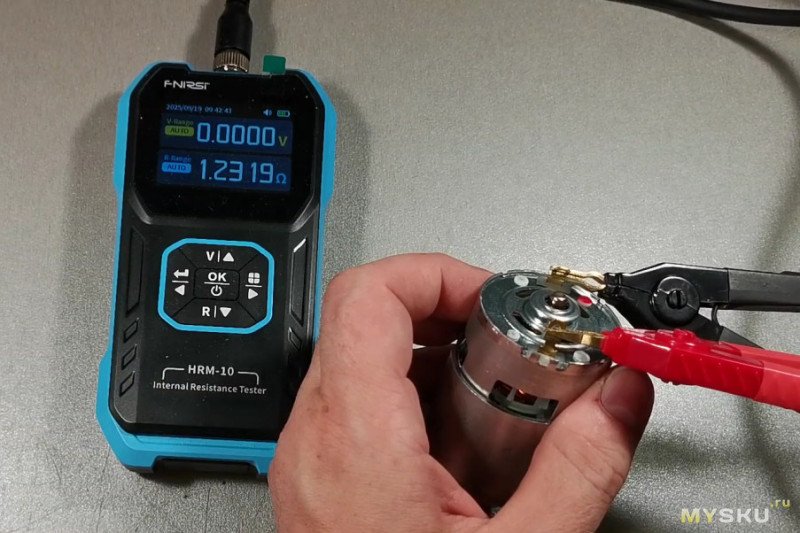

Сопротивление обмотки 1.2 Ом.

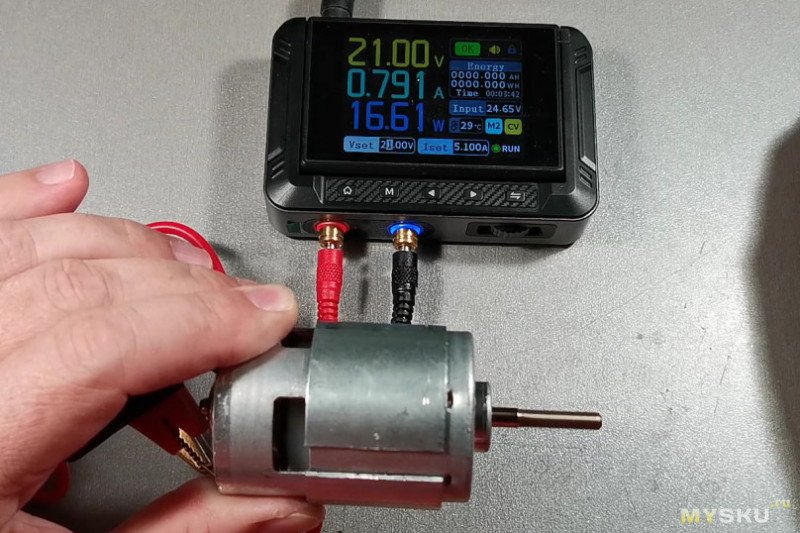

При 21V на холостом ходу потребляет около 0.8А (~17 Вт).

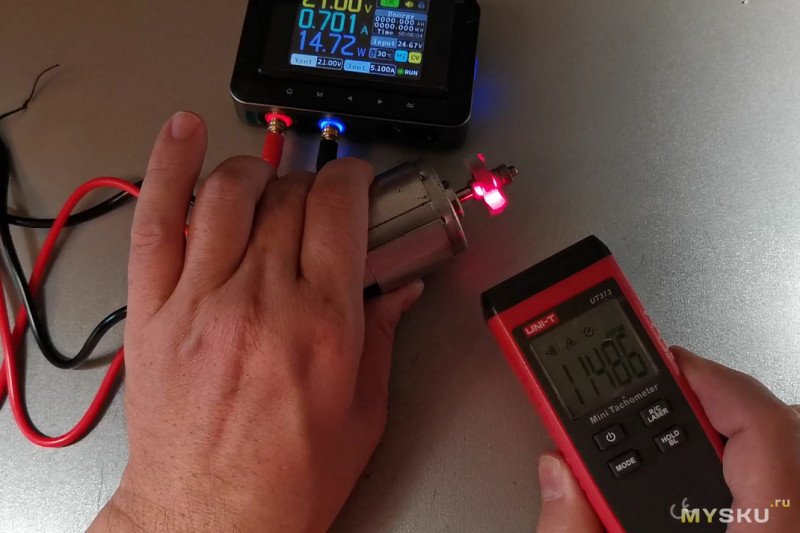

Скорость вращения ~11500 об/мин.
Мотор стартует при напряжении 0.5 В. При 1 В уже немного «тянет» нагрузку. Я измерил его параметры без нагрузки при разных напряжениях питания:
1 В — 0.25 A. 450 об/мин.
5 В — 0.4 A. 2700 об/мин.
12 В — 0.65 A. 6650 об/мин.
21 В — 0.8 A. 11500 об/мин.

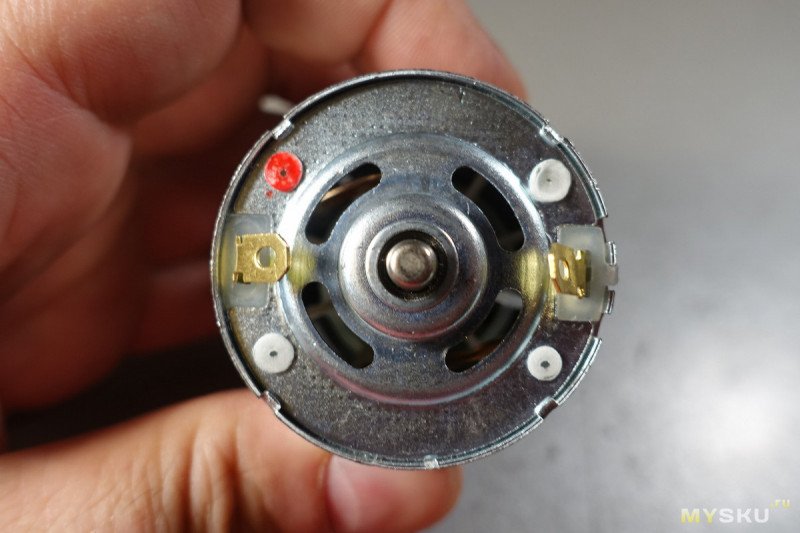

Задняя часть мотора. Красной точкой обозначен плюс, при таком подключении вал крутится по часовой стрелке, если смотреть на мотор сзади (впрочем, он может крутиться и в обратную сторону, если подключить наоборот).

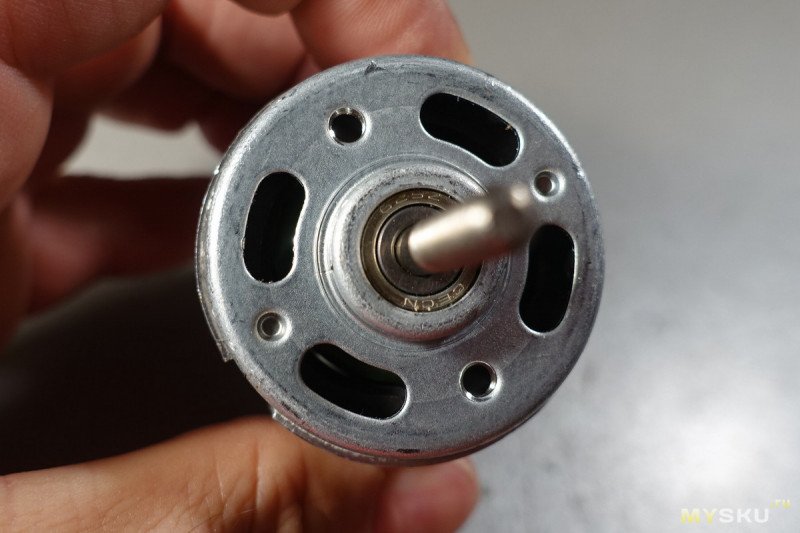

На передней части есть два крепёжных отверстия с резьбой М4.

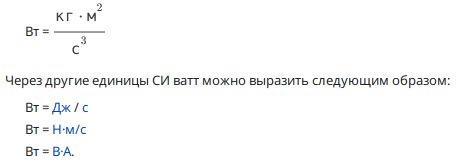

Не придумал, как измерить мощность. Пока идея такая — взять второй такой же, сцепить их валами и подключить ко второму электронную нагрузку. Если второй будет работать, как генератор, подбирая ток нагрузки, добиться снижения скорости, скажем на 20%, и измерить потребляемую мощность. Если есть идеи получше, буду рад.
Маркировка на корпусе: RQ755-DC21V, дата выпуска 2025-07-05.
Длина корпуса 60.5 мм, длина с подшипником и хвостовиком вала 73 мм, диаметр корпуса 44 мм, длина вала 27 мм, длина резьбовой части 20 мм, резьба на валу — М5.
Вес 284 г.
Сопротивление обмотки 1.2 Ом.
При 21V на холостом ходу потребляет около 0.8А (~17 Вт).
Скорость вращения ~11500 об/мин.
Мотор стартует при напряжении 0.5 В. При 1 В уже немного «тянет» нагрузку. Я измерил его параметры без нагрузки при разных напряжениях питания:
1 В — 0.25 A. 450 об/мин.
5 В — 0.4 A. 2700 об/мин.
12 В — 0.65 A. 6650 об/мин.
21 В — 0.8 A. 11500 об/мин.
Задняя часть мотора. Красной точкой обозначен плюс, при таком подключении вал крутится по часовой стрелке, если смотреть на мотор сзади (впрочем, он может крутиться и в обратную сторону, если подключить наоборот).
На передней части есть два крепёжных отверстия с резьбой М4.
Не придумал, как измерить мощность. Пока идея такая — взять второй такой же, сцепить их валами и подключить ко второму электронную нагрузку. Если второй будет работать, как генератор, подбирая ток нагрузки, добиться снижения скорости, скажем на 20%, и измерить потребляемую мощность. Если есть идеи получше, буду рад.
