Щупы "Кельвина" для четырёхпроводных (4-проводных) измерений электрического сопротивления.
- Цена: 11$
- Перейти в магазин
Щупы «Кельвина» для четырёхпроводных измерений электрического сопротивления.
На сайте уже было несколько обзоров щупов «Кельвина» и сложно что-то добавить
mysku.club/blog/ebay/50251.html
mysku.club/blog/aliexpress/92899.html
mysku.club/blog/china-stores/53968.html
Поэтому тут будет небольшое описание готовых щупов,
которые я планирую использовать с Hantek HDM3055
Щупы Кельвина выпускаются в различных исполнениях — как со стороны измерительных зажимов «крокодилов», так и со стороны подключения к измерительному прибору.
Со стороны зажимов возможны варианты с экранировкой, при использовании экранированного кабеля в оплётке. Такое исполнение, как правило, применяется при высокоточных измерениях импеданса на различных частотах, например, в составе RLC-измерителей. Так и не экранированных, как обозреваемые щупы.
Со стороны подключения к прибору могут использоваться различные типы разъёмов: стандартные 4-мм «бананы», байонетные соединения, разъёмы типа «тюльпан», а также нестандартные интерфейсы, предусмотренные конкретными моделями оборудования.
В мультиметре Hantek HDM3055, как и в аналогичных приборах от Rigol, Agilent/Keysight, Fluke и других производителей, измерение сопротивления осуществляется на постоянном токе и напряжении. При таком способе измерений не требуется экранировка проводов, поскольку высокочастотные помехи почти не влияют на результаты измерений.

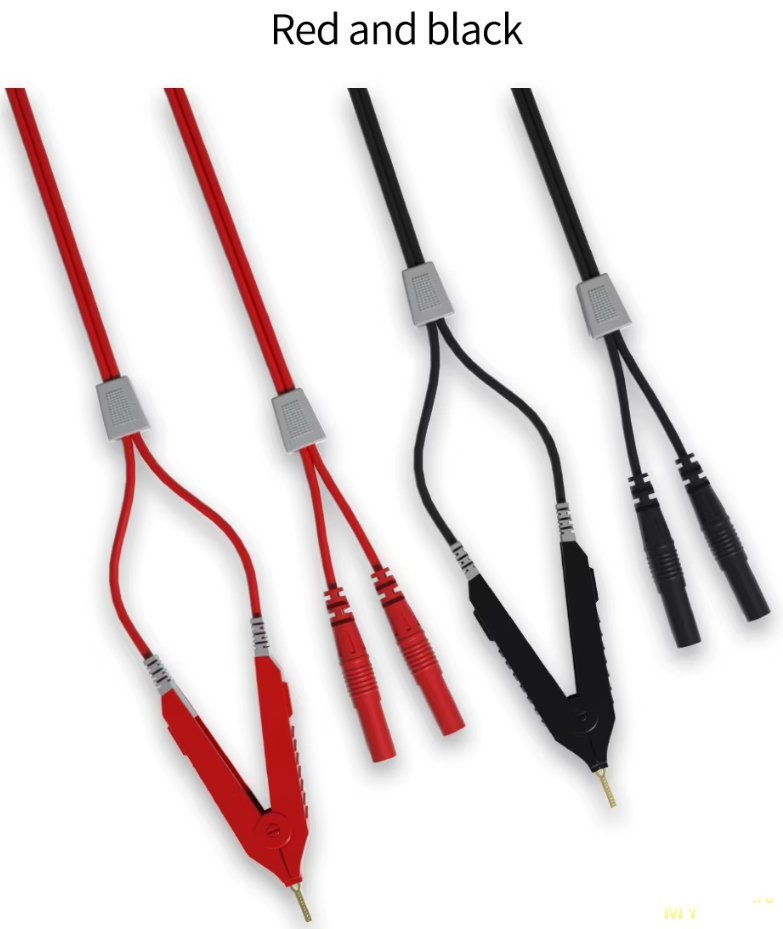

Мною были приобретены недорогие неэкранированные щупы с зажимами типа «крокодил» и стандартными 4-мм банановыми разъёмами. В настольном применении прибора, кабели щупов излишне длинные 130см, но возможно при установке на полку, длина кабелей будет идеальна.

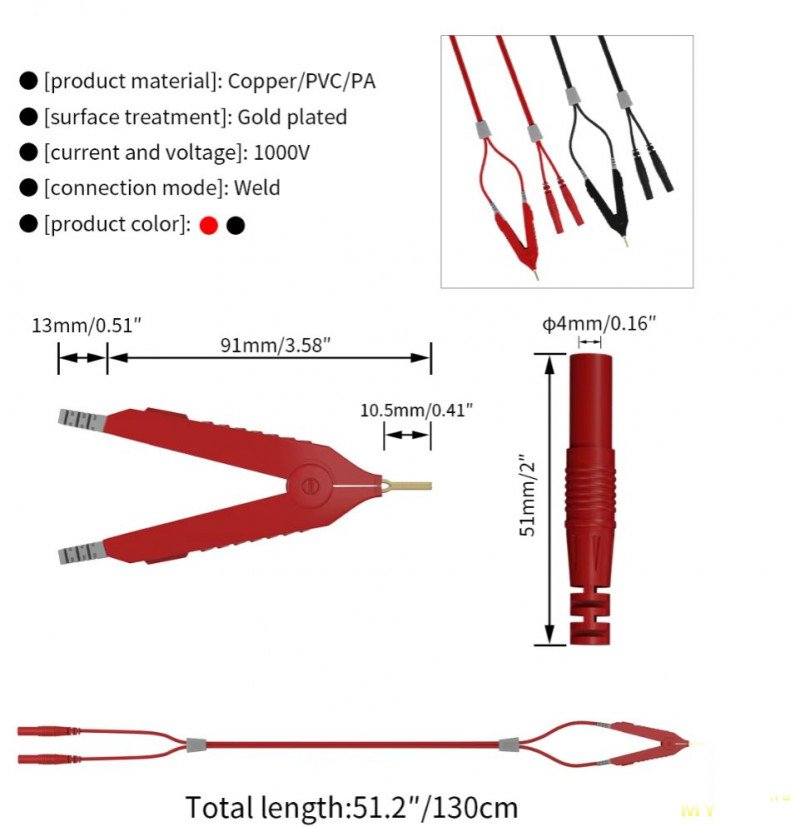

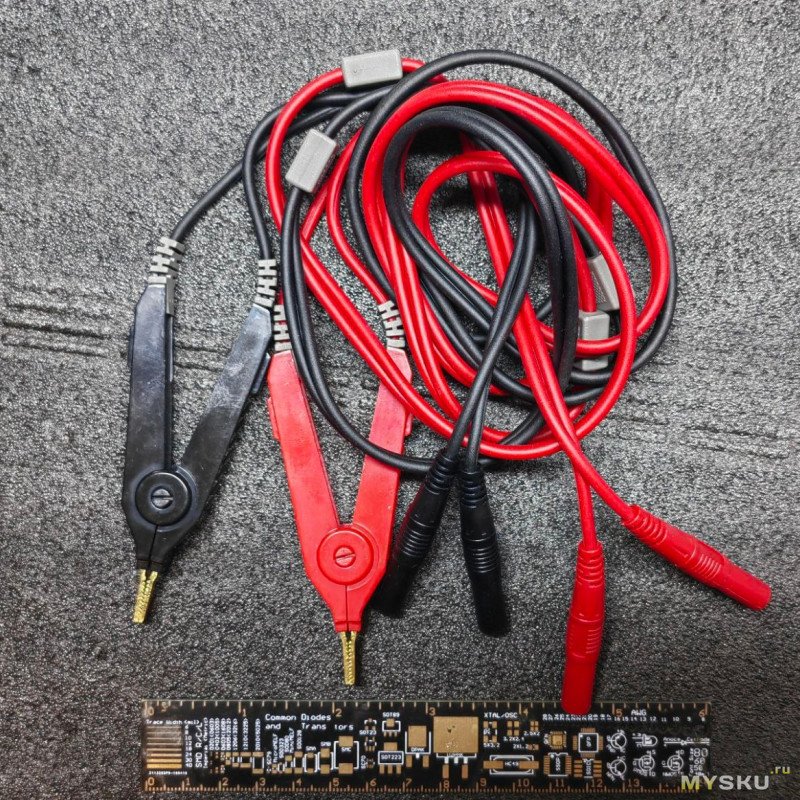

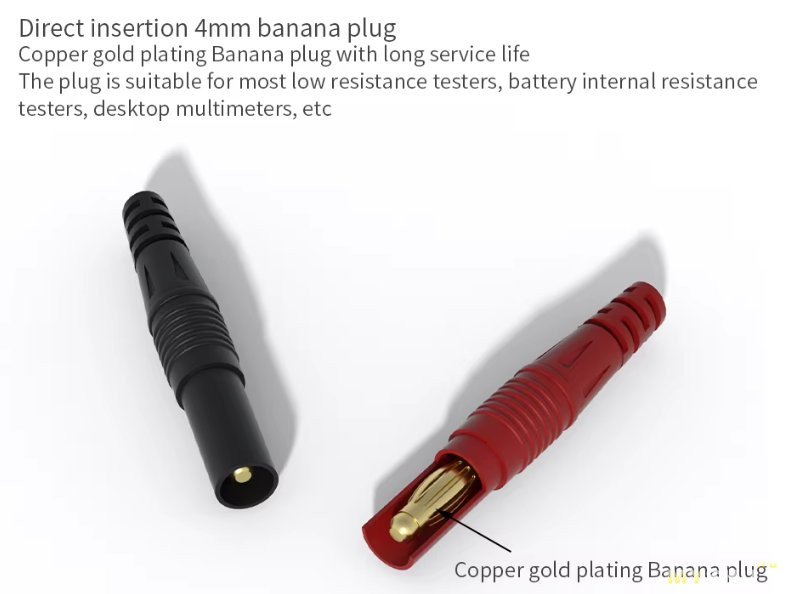

Немного фото и характеристик
Измерение

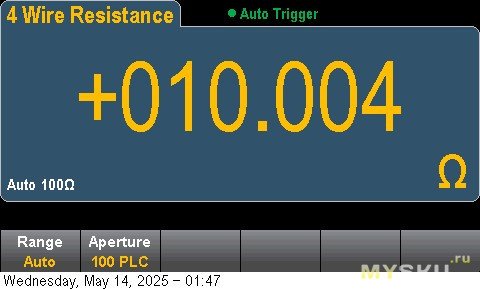

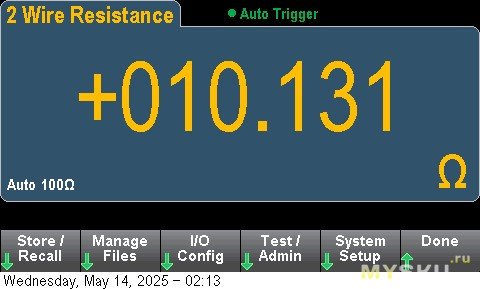

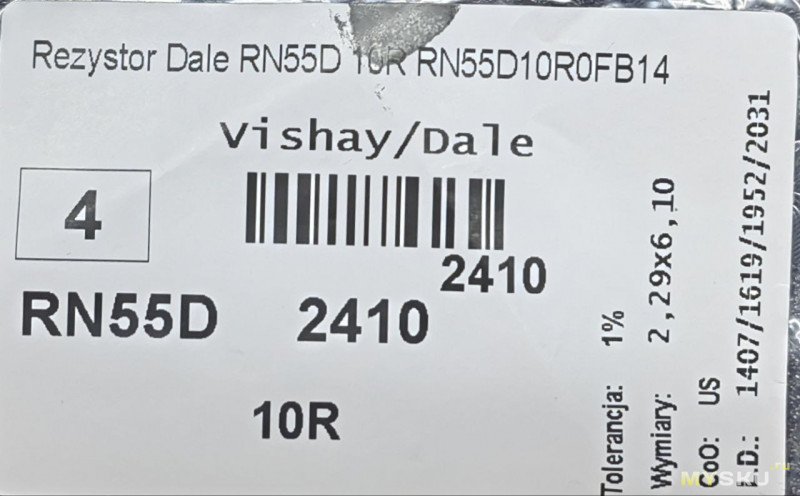

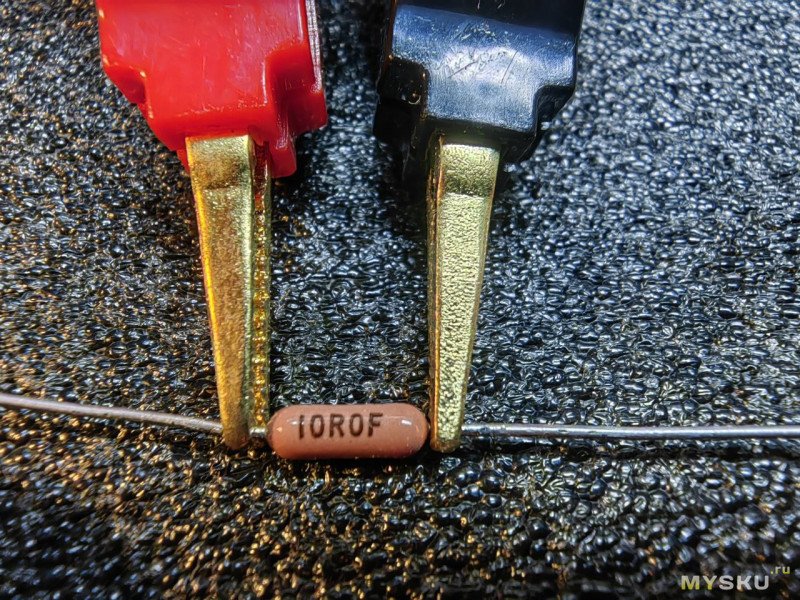

Измерять будем относительно точный резистор 10Ом 1%

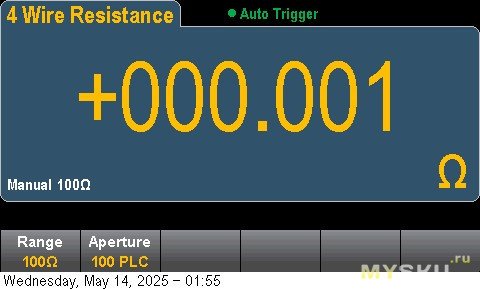

Измерение закороченных щупов

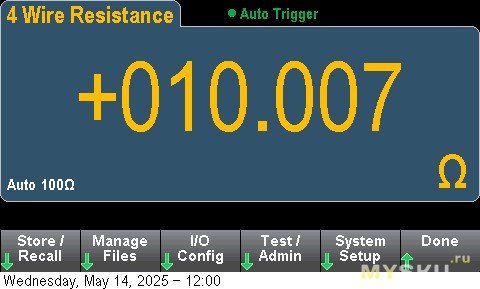

Измерение 10Ом щупами Pomona из предыдущего обзора

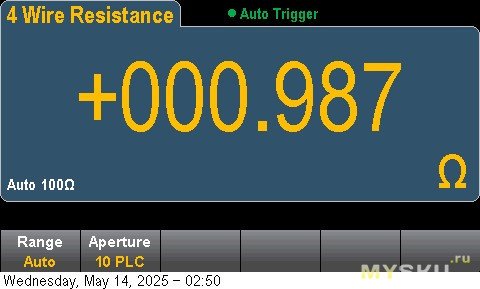

smd резистор 1Ом
Прибор Hantek HDM3055 имеет свежий сертификат поверки 2024год, так что результатам измерения можно доверять.
Плюсы
Недорогие
Мягкие длинные провода
Удобные крокодилы
Минусы
Нет обозначения на бананах и крокодилах их соответствия друг другу, то есть цветовая маркировка имеется-Красный/Черный, а вот маркировка какой Красный/Черный банан соответствует контакту на крокодиле, отсутствует.
Дешёвые ПВХ провода, не силикон(а чего хотеть за такие деньги)
ps Комментарии, пожелания, вопросы, дополнения- приветствуются.
Добавлено

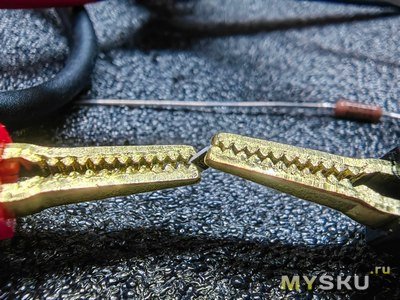

Влияние длины ножек резистора, на измерение.
На сайте уже было несколько обзоров щупов «Кельвина» и сложно что-то добавить
mysku.club/blog/ebay/50251.html
mysku.club/blog/aliexpress/92899.html
mysku.club/blog/china-stores/53968.html
Поэтому тут будет небольшое описание готовых щупов,
которые я планирую использовать с Hantek HDM3055
Щупы Кельвина выпускаются в различных исполнениях — как со стороны измерительных зажимов «крокодилов», так и со стороны подключения к измерительному прибору.
Со стороны зажимов возможны варианты с экранировкой, при использовании экранированного кабеля в оплётке. Такое исполнение, как правило, применяется при высокоточных измерениях импеданса на различных частотах, например, в составе RLC-измерителей. Так и не экранированных, как обозреваемые щупы.
Со стороны подключения к прибору могут использоваться различные типы разъёмов: стандартные 4-мм «бананы», байонетные соединения, разъёмы типа «тюльпан», а также нестандартные интерфейсы, предусмотренные конкретными моделями оборудования.
В мультиметре Hantek HDM3055, как и в аналогичных приборах от Rigol, Agilent/Keysight, Fluke и других производителей, измерение сопротивления осуществляется на постоянном токе и напряжении. При таком способе измерений не требуется экранировка проводов, поскольку высокочастотные помехи почти не влияют на результаты измерений.
Мною были приобретены недорогие неэкранированные щупы с зажимами типа «крокодил» и стандартными 4-мм банановыми разъёмами. В настольном применении прибора, кабели щупов излишне длинные 130см, но возможно при установке на полку, длина кабелей будет идеальна.
Немного фото и характеристик

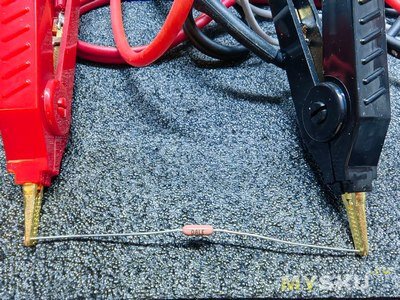

ИзмерениеИзмерять будем относительно точный резистор 10Ом 1%
Измерение закороченных щуповИзмерение 10Ом щупами Pomona из предыдущего обзора
smd резистор 1Ом
Прибор Hantek HDM3055 имеет свежий сертификат поверки 2024год, так что результатам измерения можно доверять.
Плюсы
Недорогие
Мягкие длинные провода
Удобные крокодилы
Минусы
Нет обозначения на бананах и крокодилах их соответствия друг другу, то есть цветовая маркировка имеется-Красный/Черный, а вот маркировка какой Красный/Черный банан соответствует контакту на крокодиле, отсутствует.
Дешёвые ПВХ провода, не силикон(а чего хотеть за такие деньги)
ps Комментарии, пожелания, вопросы, дополнения- приветствуются.
Добавлено
Влияние длины ножек резистора, на измерение.
