ШИМ (PWM) регулятор 6-15В 10А - самый мелкий из мощных и самый мощный из мелких.

  1. Цена: 46 рублей РФ + 15 рублей доставка
  2. Перейти в магазин
Лет 10 назад затеяли дома перевод аквасов на светодиодную подсветку, потребовалась регулировка яркости. Недолго думая, насобирал деталек, на куске макетки спаял простейшую схемку на 555 таймере, поставил, всё замечательно, работает, на всё про всё потратил часа два.
А чуть позже попался мне на глаза этот мелкий, и пришлось признать, что два часа моего времени в выходной стоят всего ~60 рублей )))
Теперь всегда есть в запасе, на всякий.
Тут уже обзирали разные подобные, но именно этого почему-то не нашёл, как ни странно.
Исправим же эту досадную несправедливость!

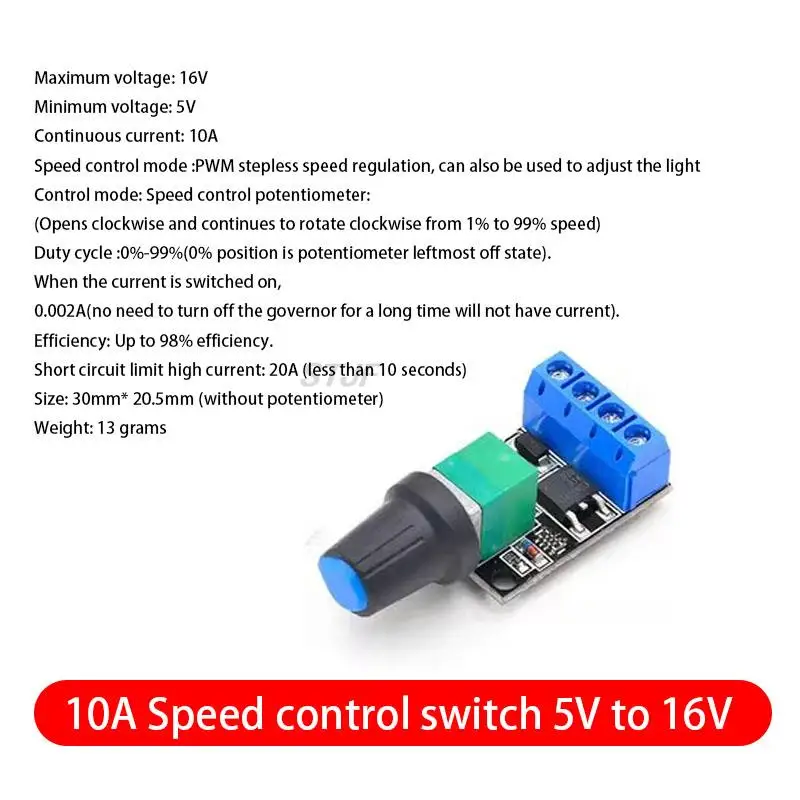

На странице этого продавца параметры указаны левой ногой (зато цена ниже), посмотрим у другого. Чего обещают:

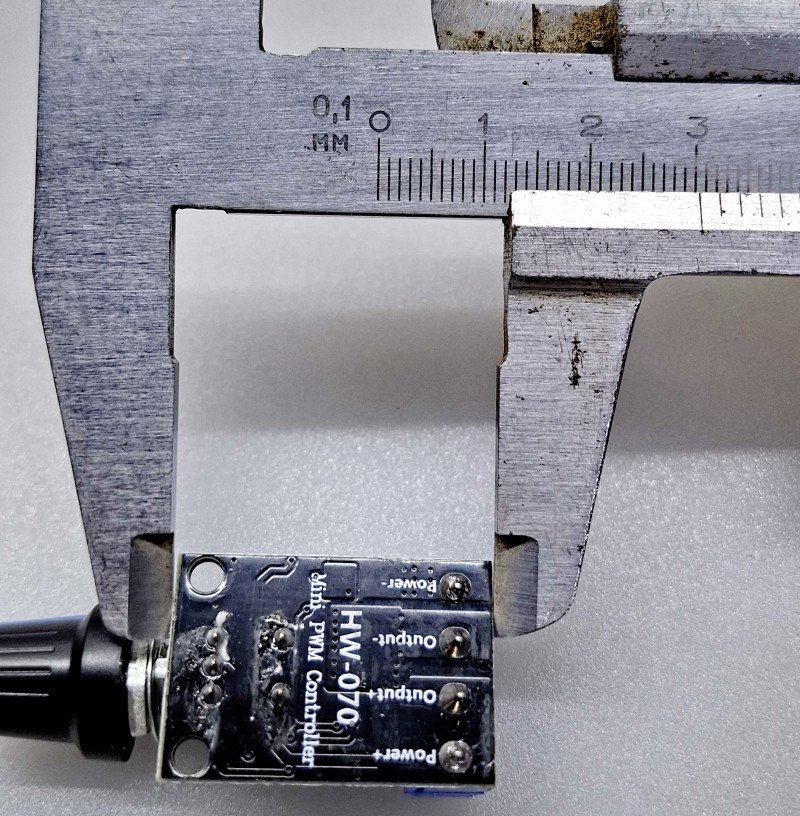

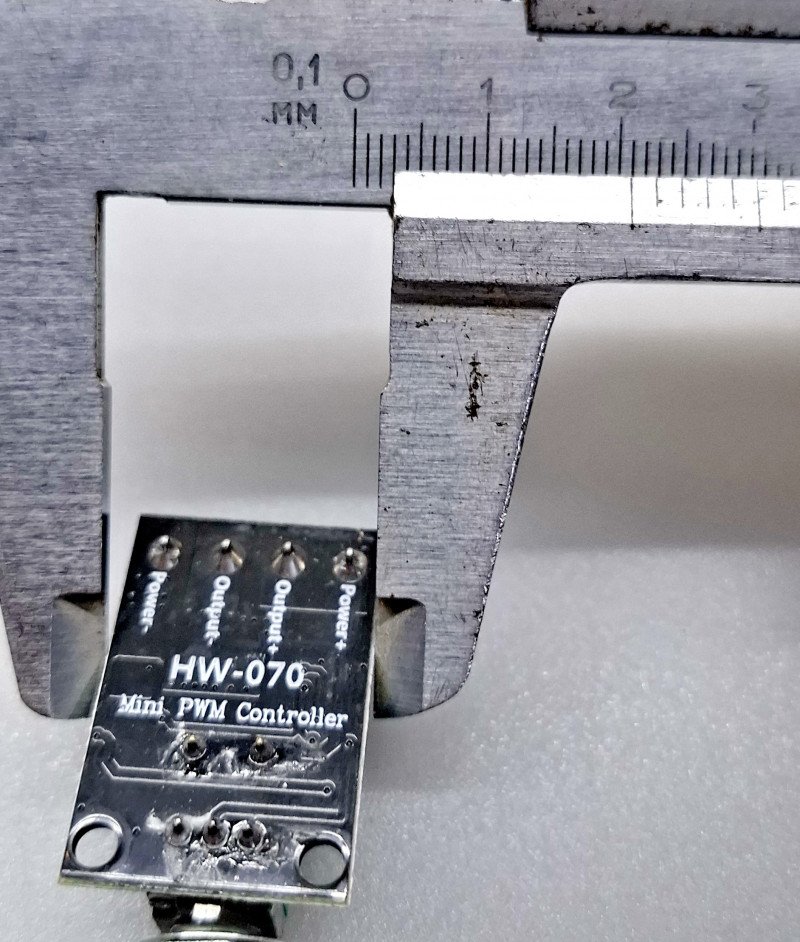

Смотрим размеры:
Примерно соответствует.

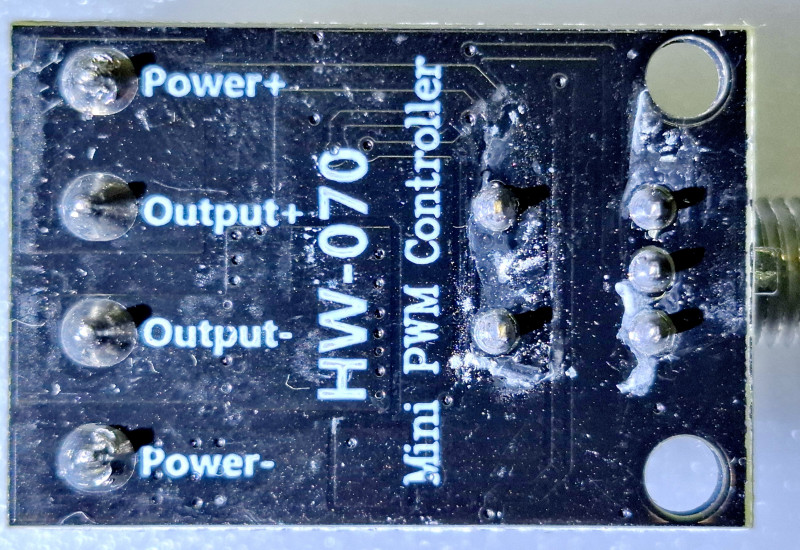

Сзади неряшливые китайцы отмыть плату забыли:
Но это не всегда так, обычно приходят чистые.

Проверим пределы регулирования, питание 12В.

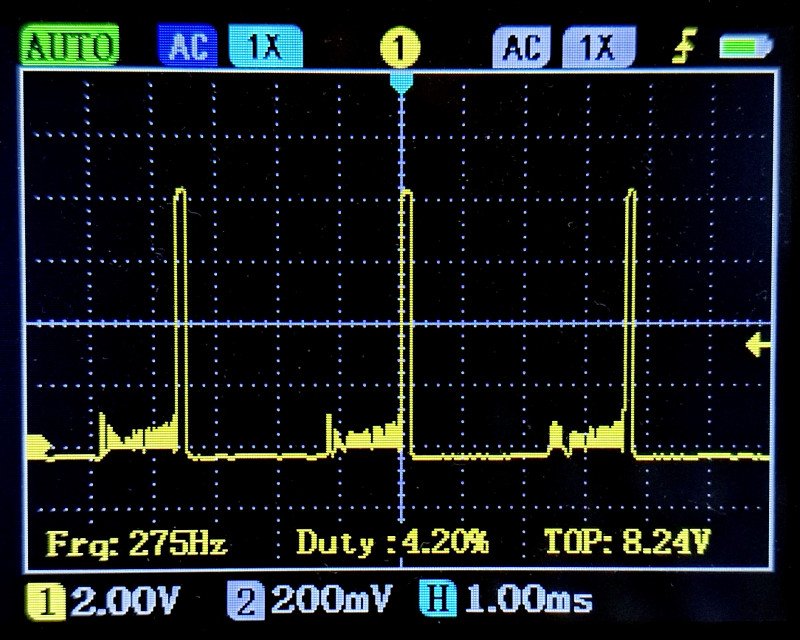

На минимуме (на затворе мосфета):
/Вот эта ересь перед фронтом у них стандартна и лечится фильтрашкой по питанию таймера, но можно и не./

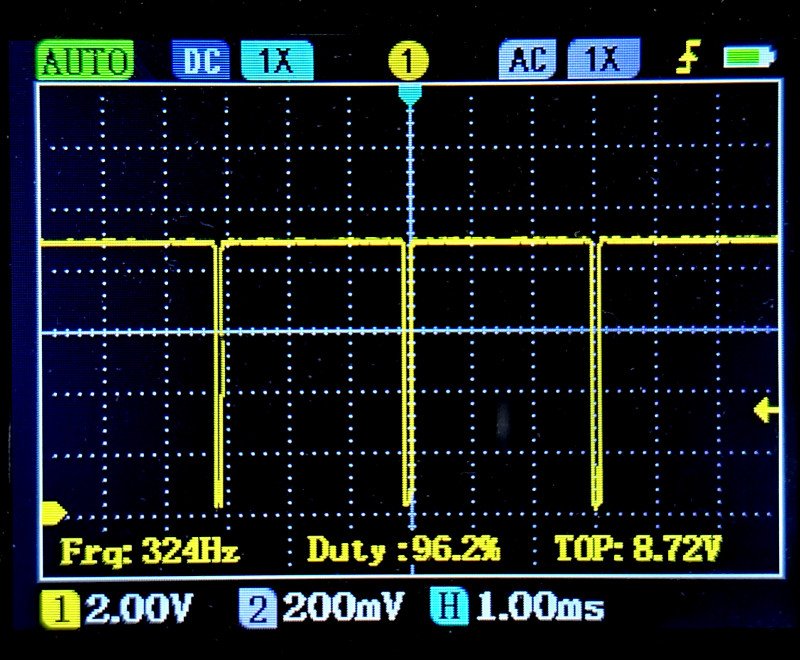

На максимуме:
Тааак. Кто-то из них, или продавец, или осциллограф, врёт про Duty cycle, и как-то я осциллографу доверяю больше ))

Смотрим Minimum voltage, крутим в минус, крутим, крутим, а он всё работает…

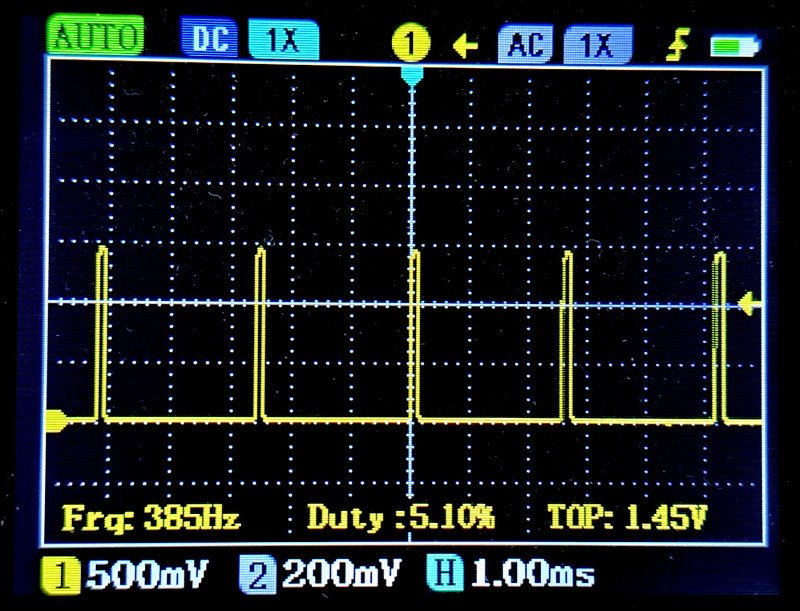

Работает даже от 3В, при этом на затворе имеем такое:
Подозреваю, что при таком напряжении мосфет уже работать не будет.

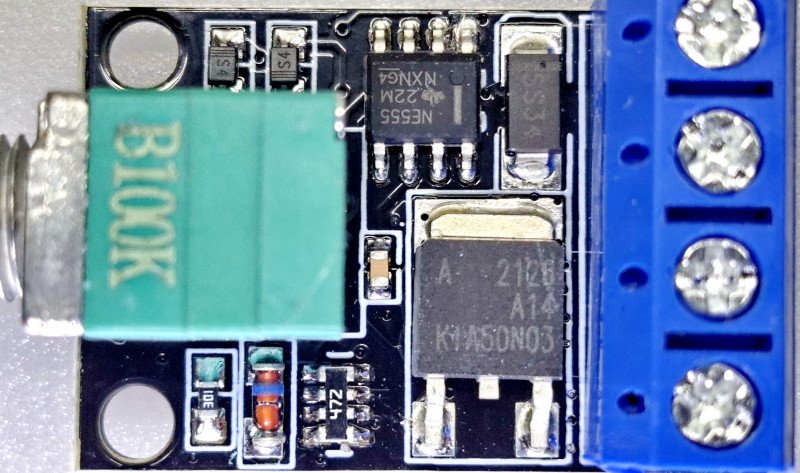

Посмотрим, что нам накидали на плату:
Непонятненько, для чего там резисторная сборка на 4,7к… глянем сперва на мосфет:
KIA50N03
Максимальное напряжение сток-исток Uси, В 30
Пороговое напряжение на затворе 3V
Continuous Drain Current (Id) @ 25В°C 50A
Rds On — Drain-Source Resistance 9.9mОm
Power Dissipation (Pd) 60W


Ну надо же, какая красота, да за такие копейки )))
Верим же?
Нет?

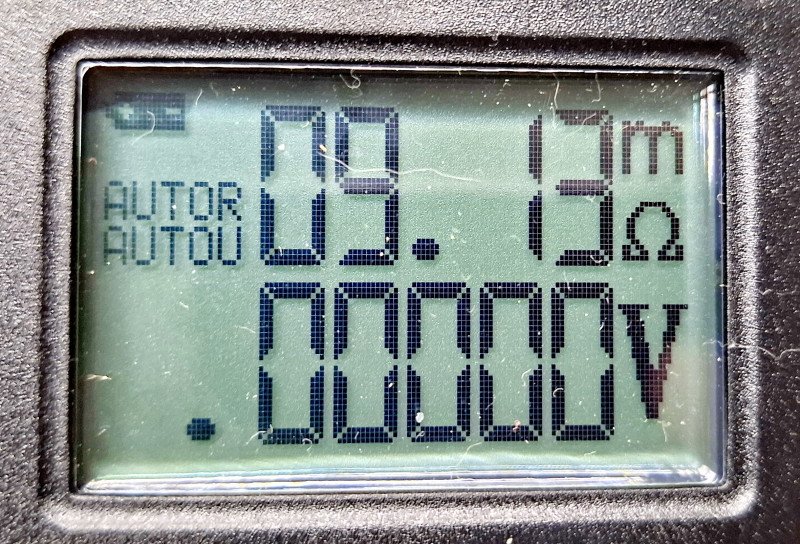

Проверим:
Ну что тут скажешь… звезда в шоке…

Проводить тест на нагрев не буду — нечем мне стабильные 10А сделать, а меньше при таком сопротивлении канала и смысла нет.

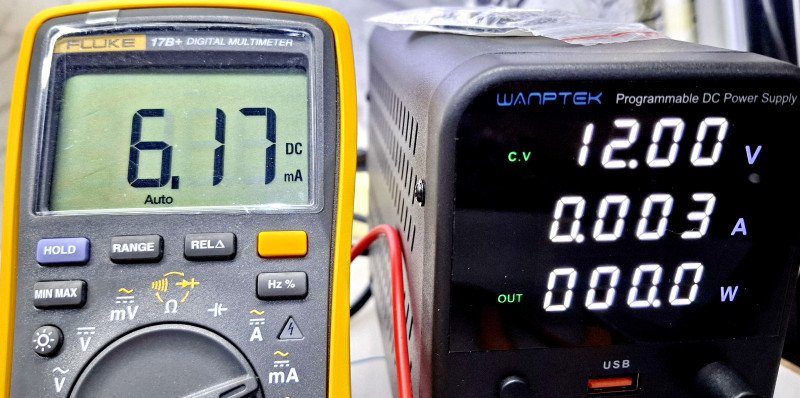

Потребление схемы… сильно зависит от скважности, что странно, нагрузка не подключена.
От 9 мА при минимальном заполнении до 6 мА при максимальном.
При снижении питания до 3В потребление падает до 1,4 мА.
Переменник стоит с выключателем, когда отключен, потребление 0.

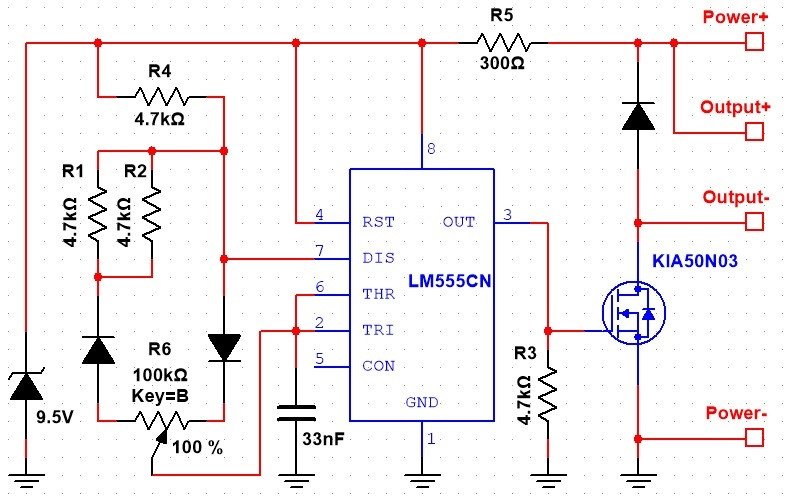

Однако, придётся отрисовать схему для разрешения недоумений:
Ну вот, теперь всё понятно… кроме того, зачем же именно так…

Тем не менее, оно работает.
Из недостатков — довольно низкая частота, слегка зауженный диапазон регулирования и желательность доработки фильтрашкой по питанию.
Впрочем, перепаять конденсатор для повышения частоты всё ещё сильно проще, чем самому лепить схему на макетке, а рыбам, похоже, она безразлична))

А если удалить обратный диод на выходе, то можно нагрузку запитывать отдельно до 30В, что тоже может пригодиться.

В общем, как обычно, рекомендую рукоделам!
Планирую купить +43 Добавить в избранное
+88 +138
свернутьразвернуть
Комментарии (125)
RSS
+
avatar
+4
  • rammster
  • 07 октября 2025, 14:54
Ну вот, теперь всё понятно… кроме того, зачем же именно так…
а что не так со схемой? как надо было делать?
+
avatar
+3
  • IWRY
  • 07 октября 2025, 15:38
что не так со схемой?
Лишние детали)))

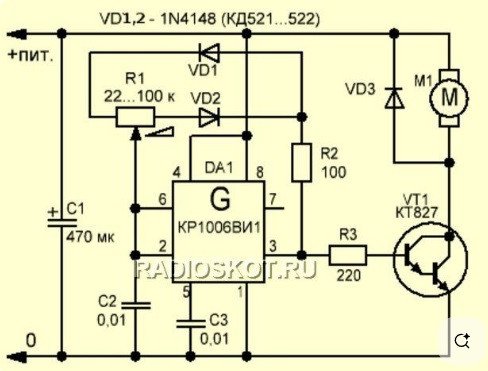

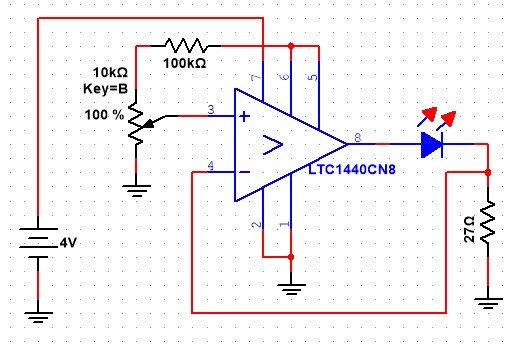

Я обычно делаю по такой схеме, только R2 ставлю побольше, чтобы выход сильно не нагружать:
+
avatar
+3
  • rammster
  • 07 октября 2025, 15:49

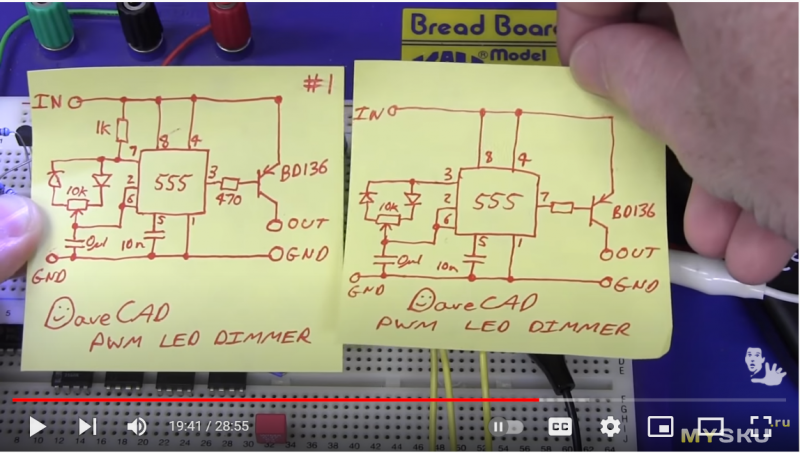

Тогда вот вам вариант от Дэйва, сможете еще один резистор сэкономить ))
+
avatar
+6
  • IWRY
  • 07 октября 2025, 15:58
Так неправильно — ток на диодах ничем не ограничен.
В первом варианте в крайнем левом положении переменника конденсатор будет разряжаться открытым коллектором выхода 7 непосредственно на диод, во втором — в обоих крайних положениях токи заряда/разряда конденсатора будут ограничены только возможностями выхода таймера.
Кроме того, у него во втором варианте при плюсе на выходе база выходного транзистора в воздухе болтается — 7 выход таймера выполнен открытым коллектором, ващет. Так тоже нельзя.

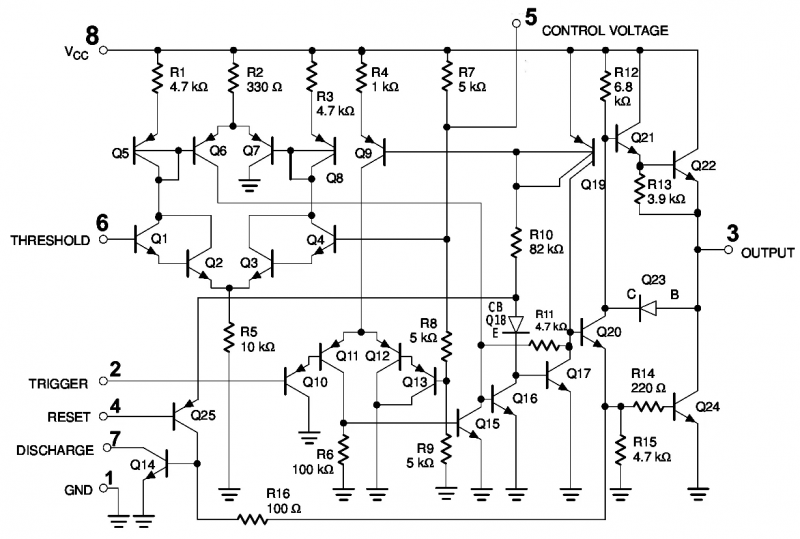

Кишки таймера:
+
avatar
0
  • rammster
  • 07 октября 2025, 16:04
Теперь понятно почему Дэйв хвастался полным заполнением ШИМа
+
avatar
0
  • zoog
  • 07 октября 2025, 20:16
На практике токи там ограничены на уровне примерно макс.доп.знач., а при низковольтном питании подтяжка базы не нужна (да и вообще на глаз вольт этак до 50ти;))
+
avatar
0
  • IWRY
  • 07 октября 2025, 20:30
Я был уверен, что кто-нибудь обязательно это напишет)))
+
avatar
+1
  • rammster
  • 08 октября 2025, 11:01
Коли разбираетесь в внутренностях 555, можете подсказать как к ШИМ генератору на 555 приделать плавный пуск?
Есть настольная лампа с led полоской, 9 вольт блок питания в подножке. Хочу регулировку яркости прикрутить — схемы есть, а еще хотелось бы плавный пуск, чтобы лампа не резко включалась, а плавно, до заданного переменным резистором ШИМ заполнения.
+
avatar
+6
  • IWRY
  • 08 октября 2025, 12:28
приделать плавный пуск
Между выводом 5 и нулём приделайте конденсатор на 1000мкФ, будет что-то похожее.
Если 1000мкФ окажется мало, можно увеличить по желанию.
+
avatar
0
  • tak
  • 12 октября 2025, 20:20
R2 маловат. А почему 3 и 7 вместе не соединяете?
+
avatar
0
  • IWRY
  • 13 октября 2025, 08:21
Лень было рисовать, это первая попавшаяся подходящая из сети)
Я ж там и написал, что R2 ставлю больше.
Про 3 и 7 соединить — можно, да.
+
avatar
+1
  • dim1390
  • 07 октября 2025, 15:04
довольно низкая частота
Возможно, разработчик побоялся, что таймеру не хватит выходного тока, а ставить драйвер затвора -сильно жирно.
+
avatar
+3
  • serdio
  • 07 октября 2025, 15:11
Схема при 12в не может потреблять меньше 8.3ма (12в --> стабилитрон 9.5 и резистор 0.3к --> 2.5v/0.3k = 8.33ма ). Как у вас получилось 6ма?
+
avatar
+1
  • vlo
  • 07 октября 2025, 15:15
так больше она тоже потреблять не будет, если конечно стабилизатор еще стабилизирует.
+
avatar
+2
  • IWRY
  • 07 октября 2025, 15:27
Как у вас получилось 6ма
Значит, там и не совсем 300Ом, и не совсем 9,5В, и, возможно, не совсем 12В )))
Мне представляется ненужным указывать все величины до сотых долей процента, но замеры отснял:
+
avatar
+2
  • vlo
  • 07 октября 2025, 15:13
Ну что тут скажешь… звезда в шоке…
а что такого?
на bms'ки за 1-2$ их с десяток-полтора накидывают. бывает и похуже, но частенько и нормальные.
+
avatar
+1
  • IWRY
  • 07 октября 2025, 15:39
а что такого?
Обычно китайские мосфеты показывают результаты хуже декларируемых, а тут — лучше ))
+
avatar
+2
  • zoog
  • 07 октября 2025, 20:18
Так то подделки евро-брендов, наверное. А тут — чистокровный китаянец.
+
avatar
+5
Можно заменить конденсатор, чтоб понизить частоту, тогда полевик будет меньше греться.
Можно еще уменьшить нагрев, заменив полевик на более мощный, тогда легко будет тянуть токи в 20А без нагрева.
Или можно использовать данный полевик как ключ к более мощному полевику.
То есть добавить резистор нагрузки и внешний мощный полевик на радиаторе и тогда можно регулировать большие токи
+
avatar
+5
  • IWRY
  • 07 октября 2025, 19:21
полевик будет меньше греться
Вы читали вообще?))
Там и так частота 300Гц, ниже некуда.
А полевик стоит с сопротивлением канала 9мОм, на 10А и так не будет греться.
+
avatar
0
  • vlo
  • 07 октября 2025, 20:13
почему не будет? почти ватт. для то252 вполне себе нагрев, не критичный, но заметный.
+
avatar
+1
  • zoog
  • 07 октября 2025, 20:20
Почти 2, ТКС же. Но с полигонами — выдержит.
+
avatar
0
  • vlo
  • 07 октября 2025, 21:01
откуда 2? для этого он за сотню должен нагреться.
+
avatar
0
  • zoog
  • 07 октября 2025, 23:44
Где-то так и будет, «полигон» на 1,5кв.см, который скорее всего ещё и сам греется от неидеального контаката.
+
avatar
0
  • IWRY
  • 08 октября 2025, 08:12
за сотню должен нагреться
Где-то так и будет
Ну, блин, раз такое дело, посмотрю, что есть сколхозить для эксперимента ))
+
avatar
+2
  • IWRY
  • 07 октября 2025, 20:35
почему не будет?
Формально, любой мосфет на любом ненулевом токе будет греться)))
+
avatar
-1
9мОм*10 = 0.1Вт же? Или на переключении много успевает выделиться?
+
avatar
+2
  • vlo
  • 07 октября 2025, 21:01
0.1 — В. а Вт — еще *10А.
+
avatar
+1
P = IU = I * (IR) = I²R
+
avatar
+3

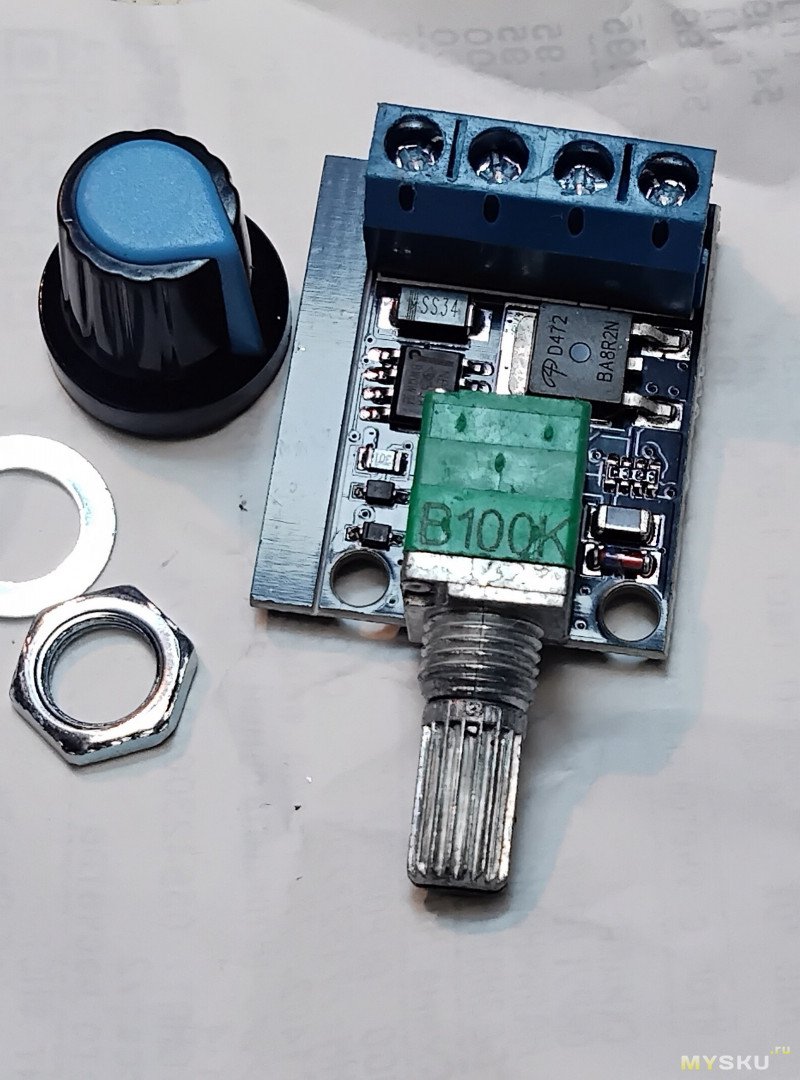

Посмотрел внимательнее, у меня был чуть другой модуль. Я опускал его частоту с 22кГц до 1кГц. Поменял полевик с 7мОм на 1.3мОм и он без радиатора работает как регулятор мотора печки авто.
У вас другой модуль, частота ниже плинтуса и опустить ее не факт что нужно.
Я думал что модуль такой же как у меня, это мой косяк.
Надо прикупить и таких регуляторов тоже.
+
avatar
+1
  • zoog
  • 07 октября 2025, 20:19
20А? Там сам разъём хорошо если 5 без нагрева держит.
+
avatar
0
Можно припаять провода без разъема, разъем убрать.
+
avatar
+2
  • zoog
  • 07 октября 2025, 23:50
И дорожку усилить шинками. И лампу накаливания починить)
+
avatar
+1
  • Tosha
  • 07 октября 2025, 16:29
Ставил подобный регулятор в машину для регулировки яркости подсветки. При каких-то положениях возникает побочный эффект — сампроизвольно «нажимаются» кнопки регулировки громкости магнитолы. Это из-за частоты ШИМ и/или какая-то наводка идёт? Как исправить проще?
+
avatar
+1
  • IWRY
  • 07 октября 2025, 19:30
Как исправить проще?
Попробовать фильтровать по питанию, видимо.
+
avatar
+1
  • zoog
  • 07 октября 2025, 20:21
Провода нагрузки свить, если невозможно — сильно, на 2 порядка, поднять частоту.
+
avatar
0
  • Tosha
  • 07 октября 2025, 21:19
а как поднять частоту? в обзоре писали — конденсатор заменить, на какой?
+
avatar
+1
  • zoog
  • 07 октября 2025, 23:47
Который с ног 6,2 на землю. Для безопасности (Вы скорее всего не сможете посчитать/улучшить скоростные свойства схемы) — сначала в 10 раз, потом ещё в 10, с контролем нагрева мосфета под током.
+
avatar
+1
  • IWRY
  • 08 октября 2025, 05:02
на какой?
На в 10 раз меньше номиналом, для простоты)
+
avatar
+1
  • penzet
  • 07 октября 2025, 16:43
дома перевод аквасов
Что такое аквас?
+
avatar
+1
  • hruptor
  • 07 октября 2025, 16:57
Аквариум
+
avatar
+1
  • IWRY
  • 07 октября 2025, 19:21
Аквариум
Да.
+
avatar
+3
Упоминались рыбы, скорее всего аквариум.
+
avatar
0
  • moyemail
  • 07 октября 2025, 17:16
Кто подскажет, существуют ли готовые регуляторы оборотов аккумуляторной УШМ на 21В с колёсиком?
+
avatar
0
  • IWRY
  • 07 октября 2025, 19:31
регуляторы оборотов аккумуляторной УШМ
На УШМ надо не просто регулировать, а стабилизировать обороты, это слегка сложнее.
+
avatar
0
  • vlo
  • 07 октября 2025, 20:14
там что, коллекторный движок? если таки бк — то регулировка осуществляется ейным контроллером.
+
avatar
0
  • moyemail
  • 10 октября 2025, 17:00
Б/К, это Makita DGA504. На Озоне реализуют тушки с азиатского рынка за недорого, летом по 6600 отдавали. Но, у этой модели нет регулятора...((
Т.е., с Б/К движком регулятор отдельно не реализовать??
+
avatar
0
  • IWRY
  • 10 октября 2025, 19:10
с Б/К движком регулятор отдельно не реализовать?
Увы.
+
avatar
0
  • moyemail
  • 14 октября 2025, 21:46
Жаль…
Хотя китаи реализовали.
Но такая модель гораздо дороже…
+
avatar
+9
  • virus_59
  • 07 октября 2025, 17:26
300Гц ШИМ на освещение, ну если знать место где запасные глаза поставят, то можно.

А так, ну нафиг. И тем более не стоит рекомендовать.
+
avatar
0
  • IWRY
  • 07 октября 2025, 19:23
знать место где запасные глаза поставят
Рыбам?)))
А для себя можно и заменить кондей, это 5 минут делов, и про это тоже написано.
не стоит рекомендовать
Не стоит раздавать советы незнакомым людям, ящетаю)))
+
avatar
+3
  • zoog
  • 07 октября 2025, 20:22
Так это же рыбкам. Они не чувствуют боли.
+
avatar
+4
  • virus_59
  • 07 октября 2025, 20:59
Аквариум же в комнате стоит, а не в подвале. На него смотрят, как ни странно.

У меня в был с галогеновой подсветкой, у соседа с синюшными ТЛ-лампами. До сих пор помню их противный свет.
+
avatar
0
  • zoog
  • 07 октября 2025, 23:41
Это была шутка.
+
avatar
+6
  • IWRY
  • 08 октября 2025, 06:53
шутка
Без всяких шуток, я вот вообще не понимаю этой шумихи вокруг пульсаций света.
КМК, это что-то типа «глобального потепления».
Лично я их выше 200Гц не вижу, никак вообще не ощущаю, ничего не болит.
И у жены так же, и у детей, пока не разъехались.
Рос в СССР, везде стояли люминесцентные лампы — никто не страдал.
И аллергии ни у кого не было вообще…

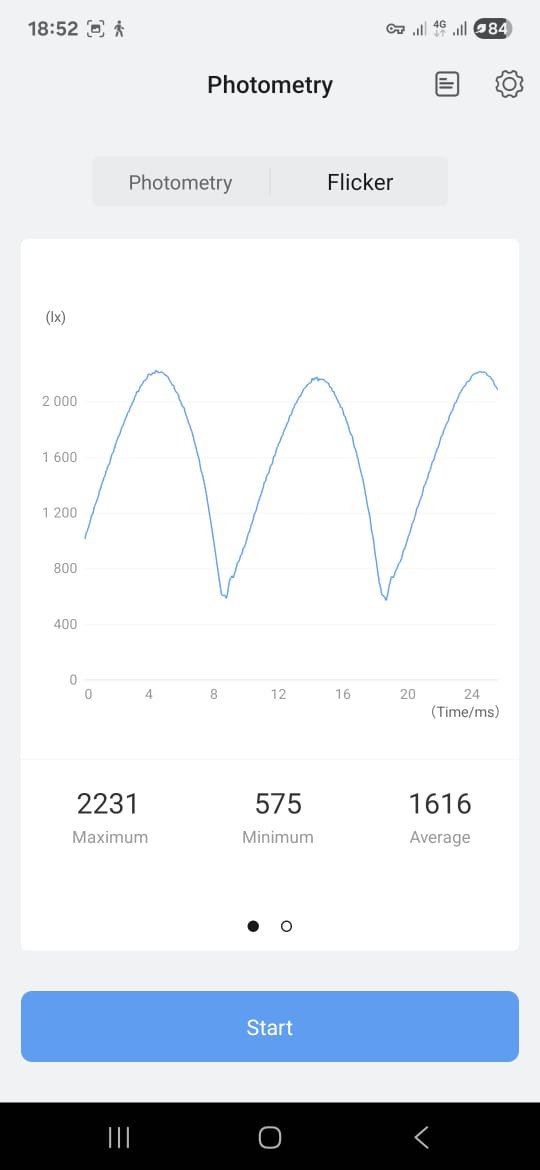

Чисто на всякий случай за качеством света в доме слежу, приборчик от opple есть, проверяю, но отношусь примерно как к гомеопатии))
Искренне сочувствую несчастным, кого даже ШИМ на смарте вгоняет в мигрени.
+
avatar
+2
  • zoog
  • 08 октября 2025, 08:17

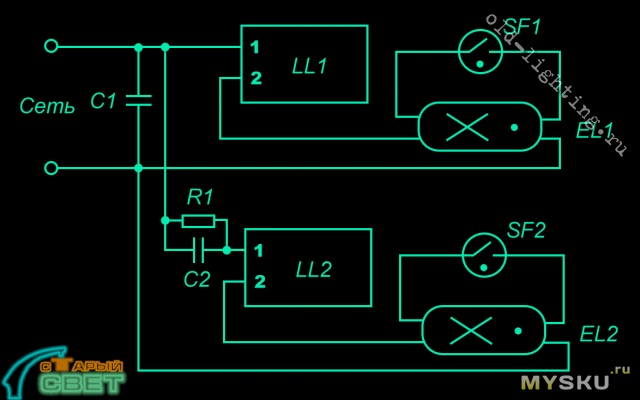

ЛДС везде стояли парами — как думаете, для чего?
«Не вижу», думаете, что «не ощущаю» — это не значит, что влияния нет и т.б. что это распространяется на всех.
+
avatar
+1
  • IWRY
  • 08 октября 2025, 08:45
т.б. что это распространяется на всех.
Где-то я разве говорил за всех?
Наоборот же, я писал,
Искренне сочувствую несчастным, кого даже ШИМ на смарте вгоняет в мигрени.
ЛДС везде стояли парами
И?
Они запитаны от одной фазы.

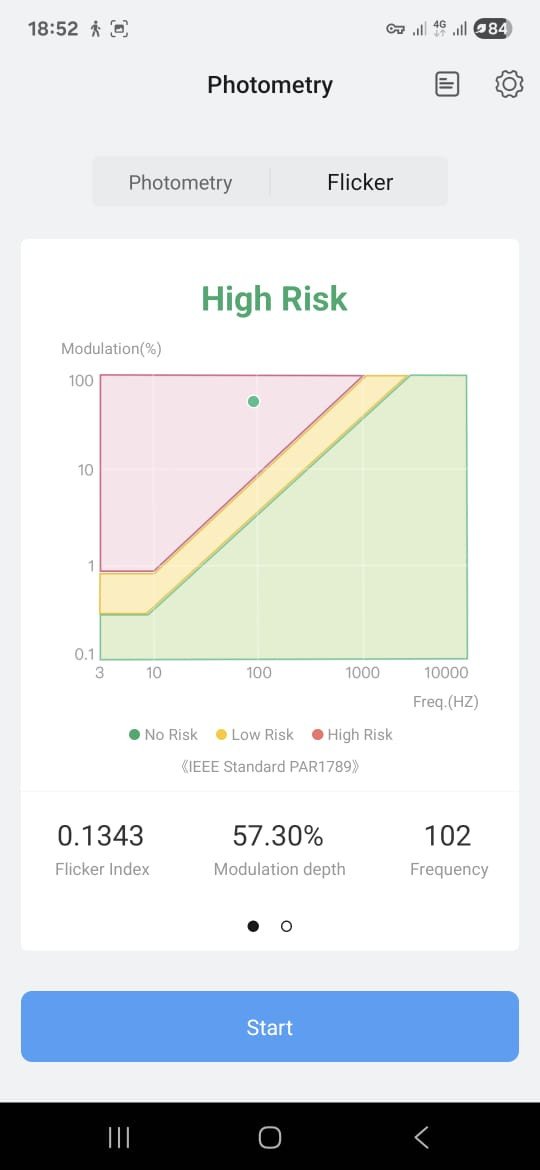

Оппл ляйтмастер показывает опасный уровень пульсаций, проверял, сохранились тут у нас местами.
+
avatar
+1
  • zoog
  • 08 октября 2025, 09:11
Где-то я разве говорил за всех?
Если Вы что-то пишите публично — подразумевается, что это будет/может быть полезно для многих.
Они запитаны от одной фазы.
Но светят противофазно, так что глубина модуляции порядка 20%.
+
avatar
0
  • IWRY
  • 08 октября 2025, 09:21
подразумевается, что это будет/может быть полезно для многих.
Разумеется. Таких, как я, очень много))
Но светят противофазно
И как им это удаётся?
+
avatar
+1
  • zoog
  • 08 октября 2025, 09:45
Таких, как я, очень много))
Как и выживших после русской рулетки.
Вы считали? Сами даже не факт что не подвержены, многие советские люди считают терпение высшей добродетелью (остальных — расстреляли).
И как им это удаётся?
en.wikipedia.org/wiki/Phase_shift
+
avatar
+4
  • IWRY
  • 08 октября 2025, 11:57
Сами даже не факт что не подвержены
Ну и не факт, что подвержен.
Достоверных данных нет, а в пугалки давно не верю, старый уже, слишком много их видел, пугалок…
Про терпение не понял — мне никаких неудобств ШИМ на частотах выше 200Гц не доставляет, жене — тоже.
en.wikipedia.org/wiki/Phase_shift
Универсальный вопрос — и чо? )))
Вот в помещении рядом висит светильник, в нём даже не две, а целых четыре лампы ЛД20-2. Все четыре нормально светят.
Вот с него измерения опплом:
И вдруг внезапно красивые теории с формулами из Вики вдрызг разбиваются о суровую действительность )))
+
avatar
-2
  • zoog
  • 08 октября 2025, 15:46
Про терпение не понял
Многие считают дискомфорт чем-то полезным и не жалуются, иногда подсознательно.
Универсальный вопрос — и чо? )))
Вот в помещении рядом висит светильник, в нём даже не две, а целых четыре лампы ЛД20-2. Все четыре нормально светят.
Вот с него измерения опплом
Зеачит, подключены через какой-то кривой балласт не по ГОСТу. Одна лампа должна питаться через дроссель, другая — через конденсатор. Дальше объяснять надо?
+
avatar
+4
  • IWRY
  • 08 октября 2025, 18:37
Одна лампа должна питаться через дроссель, другая — через конденсатор.
Очень интересно))
Вас же не затруднит привести доказательства?
+
avatar
+7
Видимо есть какая то таинственная деталь, которая фазу крутит.
+
avatar
+3
  • IWRY
  • 08 октября 2025, 12:23
есть какая то таинственная деталь
Вот и я думаю — при чём тут статья в Вики про сдвиг фазы? )))
комментарий скрыт
комментарий скрыт
комментарий скрыт
комментарий скрыт
+
avatar
0
  • simsun
  • 16 октября 2025, 18:27
та схема не снижала пульсации, а повышала косинус фи.
для этого же на них и так стоял 3-4мкф кондёр и кстати с ним мерцало чуть меньше
комментарий скрыт
комментарий скрыт
+
avatar
+1
Для этого ставили обычные компенсирующие конденсаторы.
Для параллельной компенсации нужно ставить достаточно большую ёмкость — единицы мкФ на каждую лампу. Если ламп много, это может вызвать проблемы коммутации.
То, что на практике на этом часто экономили
Я не видел ни одной такой лампы. Где они стояли? А ведь ЛДС раньше были везде.

Для борьбы с пульсациями есть метод проще — подключение к разным фазам. На любом производстве есть все фазы.
+
avatar
-3
  • zoog
  • 09 октября 2025, 19:07
Проблемы коммутации в совке решались просто — ставили рубильник.
Невырвиглазное освещение нужно не только на производстве.
+
avatar
0
  • nik_nik
  • 12 октября 2025, 15:19
обычно вторая лампа подключалась через конденсатор, который часто электрики снимали и забирали.
+
avatar
0
  • zoog
  • 12 октября 2025, 20:54
Хм, сомнительно. Зачем электрикам этот конденсатор? А главное — как 2я лампа могла заработать без балласта?
+
avatar
+1
  • nik_nik
  • 13 октября 2025, 15:56
Конденсаторы большой емкости на переменное напряжение всегда были в дефиците.Например такой конденсатор применялся для запуска 3фазного двигателя от от 1 фазы.
+
avatar
0
  • zoog
  • 13 октября 2025, 17:07
Хорошо, что тогда с работочпособностью 2й лампы? Или электрик откуда-то добывал 2й дроссель?
+
avatar
+1
  • nik_nik
  • 13 октября 2025, 18:15
При чем здесь второй дроссель. Двойная лампа состоит из 2 ламп 2 дросселей 2 стартеров. Просто вторая лампа она подключена так же как и первая, но последовательно с конденсатором(С2) этот конденсатор валит синисоиду на 90 градусов, Просто лампы не одинаково моргают от 50гц они сдвинуты 90гр. По этому провода просто замыкали ,
+
avatar
0
  • zoog
  • 13 октября 2025, 22:49
Ошибаетесь, во второй лампе роль балласта играет конденсатор, дроссель там стоит другой и служит чисто для поджига. Это в принципе очевидно — чтобы двигать на 90 (на практике — 45) градусов, его реактанс должен быть сравним с сопротивлением лампы.
+
avatar
+1
  • nik_nik
  • 14 октября 2025, 05:54
Я спорить с теорией не буду, так все это изучалось давно, Но лампы 40вт двойные, дросселя были разные.а вот в 20вт одинаковые, Я вам рассказал реалии из долгой работы инженером КИПиА на заводе, Так как сами снимали эти кондеры что бы поставить на двигатель ,(если конечно успевали, часто их там уже не было )))
+
avatar
0
  • zoog
  • 14 октября 2025, 10:10
20Вт — 2 лампы работали через 1 дроссель же вроде?
+
avatar
0
  • IWRY
  • 13 октября 2025, 08:16
вторая лампа подключалась через конденсатор
Не.
Конденсатор там стоял по входу, это для других целей, схема есть выше.
Снимали, да, ибо кого тогда волновали помехи? ))
+
avatar
+1
  • nik_nik
  • 13 октября 2025, 15:21
Да конденсатор стоял по входу 220вольт, второй лампы С2 емкость его была 5мкф (не помню точно ). Так называемая схема с ращепленной фазой, применялась в помещениях где что то крутилось
+
avatar
0
  • IWRY
  • 08 октября 2025, 08:08
До сих пор помню их противный свет.
Вопрос личных предпочтений, не более того.
У нас по дому везде всегда 6500К, всё ниже — отвратительная желтизна, и очень радует, что в этом у нас всех предпочтения совпадают.
+
avatar
-1
300Гц ШИМ на освещение, ну если знать место где запасные глаза поставят, то можно.
300 Гц для освещения нормально. В советское время освещение было 100 Гц, а телевизоры — вообще 50. 100 Гц объективно не хватает, а вот от 200 и выше уже нормально.
+
avatar
0
  • Lvenok
  • 07 октября 2025, 21:58
Вытащил сегодня из фары очередную лампочку H4, у которой перегорел ближний свет. Спираль дальнего света рабочая. Таких уже 3 штуки. Раньше выкидывал. Может собрать из них какой-нибудь осветительный прибор и регулировать такими ШИМ регуляторами…
+
avatar
0
  • tingol
  • 09 октября 2025, 00:29
Боюсь больше одной лампочки этот регулятор не вытянет.
+
avatar
+1
  • Lvenok
  • 09 октября 2025, 00:59
Да это понятно, зато можно индивидуально каждую лампочку настраивать =)
+
avatar
0
  • zoog
  • 09 октября 2025, 12:00
Частоту лучше побольше поставьте, хотя бы кГц — от низкой возможна вибрация спирали. Ну и пусковой ток учитывайте.
+
avatar
+3
  • usb350
  • 07 октября 2025, 23:24
Хороший регулятор, выпаял всё ненужное (переменный резистор, полевик, клеммы), вместо переменника пару смд резисторов. И сигнал ШИМ на вентилятор. Благодаря тому что всё ненужное удалено получилось «одеть» в термоусадку 30х30 мм.

А надо это для вентилятора от термалрайт, ибо снижением напряжения он начинает тарахтеть. И ток выше в три раза. Включение резистора в цепь питания вызывает раздражающее плавание оборотов. В материнской плате есть вроде как настройка вентилятора по нескольким точкам и как итог ничего толком не работает, потому как материнка made by подвал. Там и с энергосбережением приколы.

Короче не система, а женщина. Пьяная. С шизой.
+
avatar
-1
  • zoog
  • 09 октября 2025, 12:03
Всегда было интересно — а ШИМ там разве не д.б. как-то синхронизирован с сигналом датчика оборотов? Ну и 300Гц как-то многовато, у самого БЛДЦ переключение обмоток на частотах порядка 10..50Гц.
+
avatar
0
  • lazray7
  • 08 октября 2025, 05:51
Друзья им можно регулировать ес цетробежный вентелятор (схема регилировки от производителя вентелятора)?
+
avatar
+1
  • IWRY
  • 08 октября 2025, 06:56
Если частоту поднять. Написано, надо от 1 кГц.
+
avatar
0
  • lazray7
  • 08 октября 2025, 09:01
А какой конденсатор нужно применить, чтоб до диапазона 1-10 кГц достать?
+
avatar
+2
  • IWRY
  • 08 октября 2025, 09:28
какой конденсатор
Я замерял прямо в схеме, но вряд ли сильно ошибся.
Соответственно, если вместо 33нФ поставить 10нФ, должно получиться около 1кГц.
+
avatar
0
  • lazray7
  • 08 октября 2025, 09:38
Спасибо, закажу, проверю.
+
avatar
0
  • ringo
  • 08 октября 2025, 17:05
Нужно для светодиода регулировать яркость при питания от лития 4.2 вольт банки.
+
avatar
+2
  • IWRY
  • 08 октября 2025, 18:47
для светодиода регулировать яркость
эта схема не подойдёт.
Соберите на этом + три детальки:
mysku.club/blog/aliexpress/104394.html
.

При таких номиналах ток через светодиод регулируется от 0 до 4мА.
+
avatar
+1
  • Detail
  • 08 октября 2025, 17:25
Поясните, как Вы замеряете Rds? Сопротивление канала. Мосфет же открыть нужно для этого?
+
avatar
+1
  • IWRY
  • 08 октября 2025, 18:43
Мосфет же открыть нужно для этого?
И какие тут могут быть затруднения?
Конкретно в этом случае я просто закоротил пинцетом 1 и 2 ноги таймера, и он, как и положено, выдал плюс на затвор мосфету.
+
avatar
0
  • Detail
  • 08 октября 2025, 23:15
То есть Вы цепляете омметр на работающую схему под напряжением, закоротив 1+2 на 555?
+
avatar
+1
  • IWRY
  • 09 октября 2025, 06:26
цепляете омметр на работающую схему под напряжением
Омметр я цепляю на переход DS выходного мосфета, где никакого напряжения с очевидностью нет.
А схема при этом запитана, да, чтобы подать напряжение на затвор.
+
avatar
+1
  • Krascher
  • 08 октября 2025, 20:50
Ну надо же, вчера прислали мне «коллегу» обозреваемого. Сразу виден другой изготовитель.
Я ещё подумал, что край платы не обрезан, чтоб было за что её крепить, ибо детали прям «впритык» к «штатным» отверстиям припаяны…
+
avatar
+4
  • JohnJack
  • 08 октября 2025, 21:11
Такие отверстия — для литых вместе с корпусом направляющих штырьков. А крепить всё равно лучше за резьбу крутилки в отверстие панели. Чтобы держать там же, где идёт механическая нагрузка.
+
avatar
0
  • IWRY
  • 09 октября 2025, 08:05
крепить всё равно лучше за резьбу крутилки
Тоже не вижу необходимости крепить как-то ещё.
+
avatar
+1
  • IWRY
  • 09 октября 2025, 08:33
виден другой изготовитель
Это, похоже, модернизированная версия — возле стабилитрона стоит конденсатор по питанию, которого не хватает в обзорном.
+
avatar
+2
  • Vingrad
  • 08 октября 2025, 21:14
Тоже заказал такой, а сегодня порылся и нашёл в закромах :)
+
avatar
-1
  • Nickel11
  • 14 октября 2025, 17:47
К сожалению, такого слова «обзирали» нет, используйте «обозревали».
+
avatar
0
  • IWRY
  • 15 октября 2025, 12:43
слова «обзирали» нет, используйте «обозревали»
Вас мама не учила не давать советы незнакомым людям? )))
У меня первые места на олимпиадах по русскому, и если Вы вдруг видите, что какое-то слово написано либо использовано мною неверно, значит, так и было задумано, это разнообразит и оживляет текст, ящетаю.
Кстати, п.7 Правил ресурса допускает обсуждение грамматики исключительно в личке.
+
avatar
-1
  • Nickel11
  • 15 октября 2025, 19:56
А вас папа не учил, что задумано, надо в кавычки ставить, «щетайте» дальше. Успехов.
+
avatar
-1
  • Kozhuh
  • 15 октября 2025, 11:46
Странные люди — тысячи гибнут на фронте, а они о влиянии пульсаций на зрение переживают.
+
avatar
0
  • IWRY
  • 15 октября 2025, 12:44
тысячи гибнут
П.14.1 Правил.
+
avatar
-1
  • Kozhuh
  • 16 октября 2025, 08:31
Ой-ой! Пардоньте! Виноват. Мы же все здесь за всё хорошее и против всего плохого? Правда?
+
avatar
+1
  • IWRY
  • 16 октября 2025, 08:46
Лично я не имею претензий, просто напомнил про политику ресурса.
все здесь за всё хорошее
За всех не скажу.
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
