LRC пинцет ZOYI ZT-MD1: дефект о котором, никто не знает, либо все тактично умалчивают
- Цена: $20-25
- Перейти в магазин
Будто бы заметки идеально подходят для формата распространения таких новостей!
Обзор тут на него нашелся. Но задолго до ознакомления с этим обзором и комментариями (нашел его буквально в момент написания заметки) насмотрелся ютуба с видео-обзорами на него, на всякий случай еще и пересматривал пару раз, потом еще полистал всякие форумы типа ЕЕЕВБЛОГ (там чуть ли не 10 страниц обмусоливания), но что-то нигде и ни разу не было встречено упоминания одного очень серьезного косяка. Притом удостовериться в наличие проблемы займет пару секунд. Да и не требуются какие-то особо хитрые радиодетали для этого.
Речь про банальные измерения емкости (скорее всего это одна из основных причин покупки такого прибора).
Это не теория заговора, это не сговор с производителем, который успешно заметает все следы и упоминания о проблеме, просто так получилось и совпало. Бывает и такое случается, абсолютно никто не виноват. Поэтому хочу донести сведения до местной публики, раз уж больше не кому, кроме меня. Каюсь, проблему заметил далеко не на первый вечер активного использования в режиме выходного дня.
Дефект: измерения емкости на 10кГц выдают OL (тобишь зашкал) догадайтесь на каких емкостях?… 22мкФ еще мерят, а вот 47мкФ уже нет. Притом ESR будто бы вычисляется, D — тоже будто бы считается. Какой-то глупый баг с отображением номинала емкости?
В авто режиме показометр думает что это не конденсатор, а сопротивление, показывает цифры ± теже самые что для ESR.
Покупался недавно на 11.11, стоковая прошивка была 2.0 из коробки, обновился на 2.1 (судя по неподтвержденной информации из обсуждений на иностранном форуме — это финальная, вышла осенью, других больше не будет)
Удобство и работоспособность меня в целом устраивает, для меня отсутствие таких измерений вообще не критично никак. Еще много полезной информации почерпнул из обзора и коментов другого пинцета
Интересно как у других обладателей девайса, у всех УМВР? ЧЯДНТ?
Возможно на другой очень более старой версии прошивки оно работает? Мне калибровать нечем, так бы уже давно опробовал. Кто что думает?
Скорее всего это не единственная его проблема, режим 10кГц в целом будто бы какой-то не очень надежный (по крайней мере на немецкой пленке WIMA MKS4 22n 1000V- показания ESR и D скачкообразно в ощутимых пределах меняются пару раз в секунду вразы, при этом емкость измеряется без проблем, а вот на 100Гц и 1кГц все показания стоят как вкопанные).

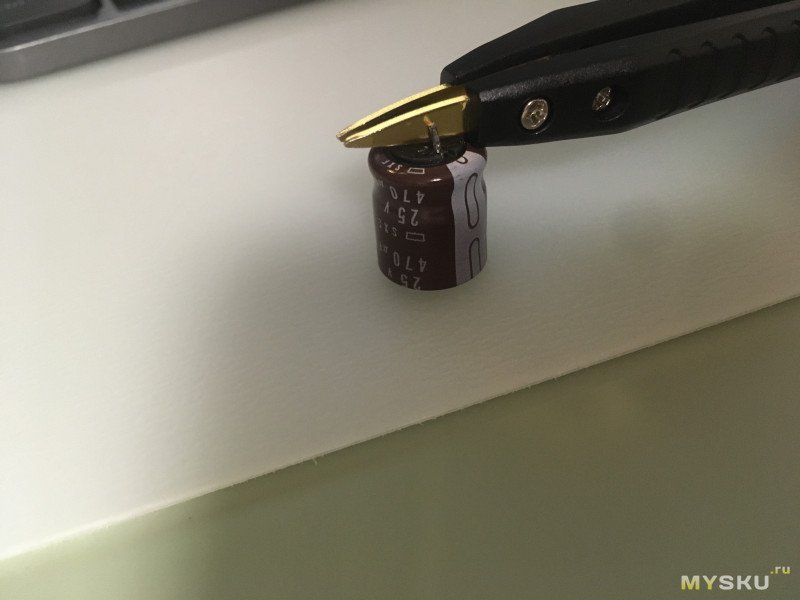

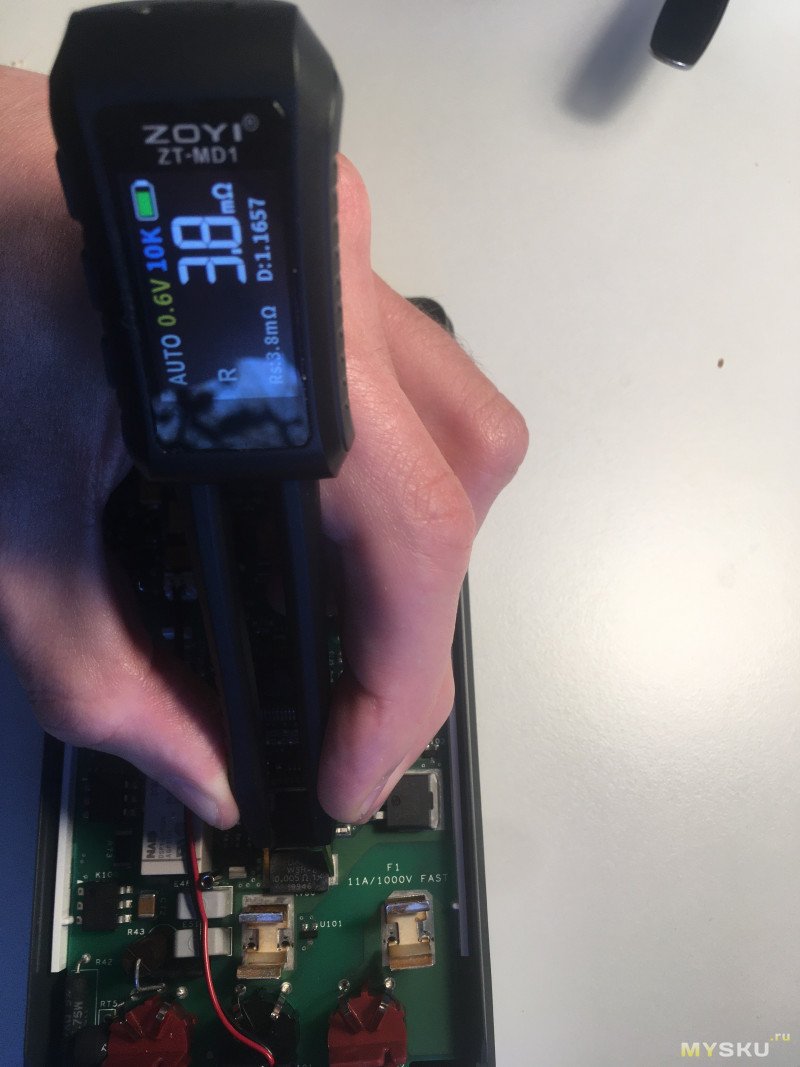

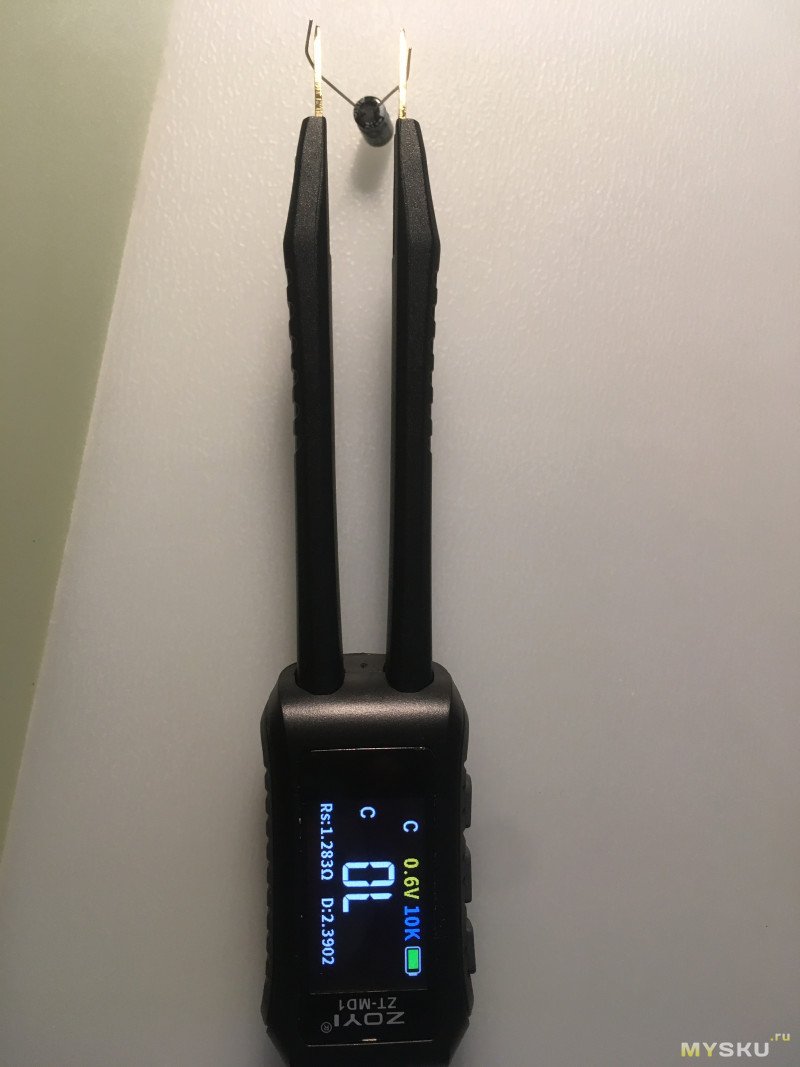

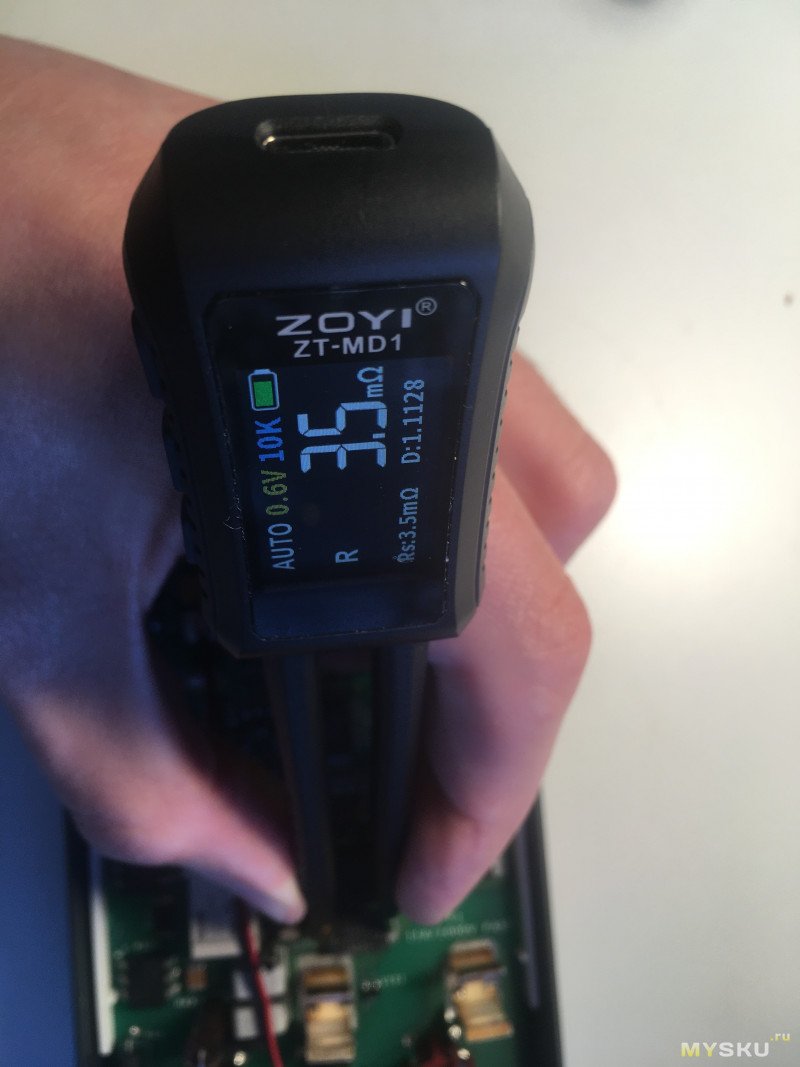

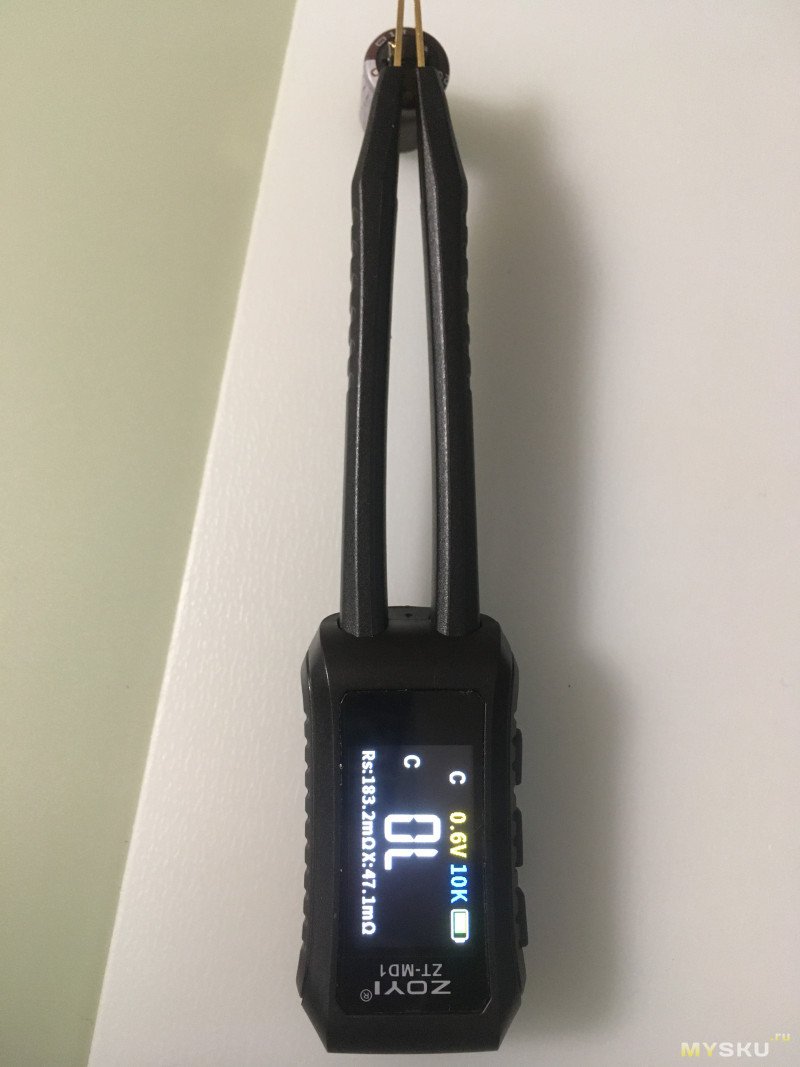

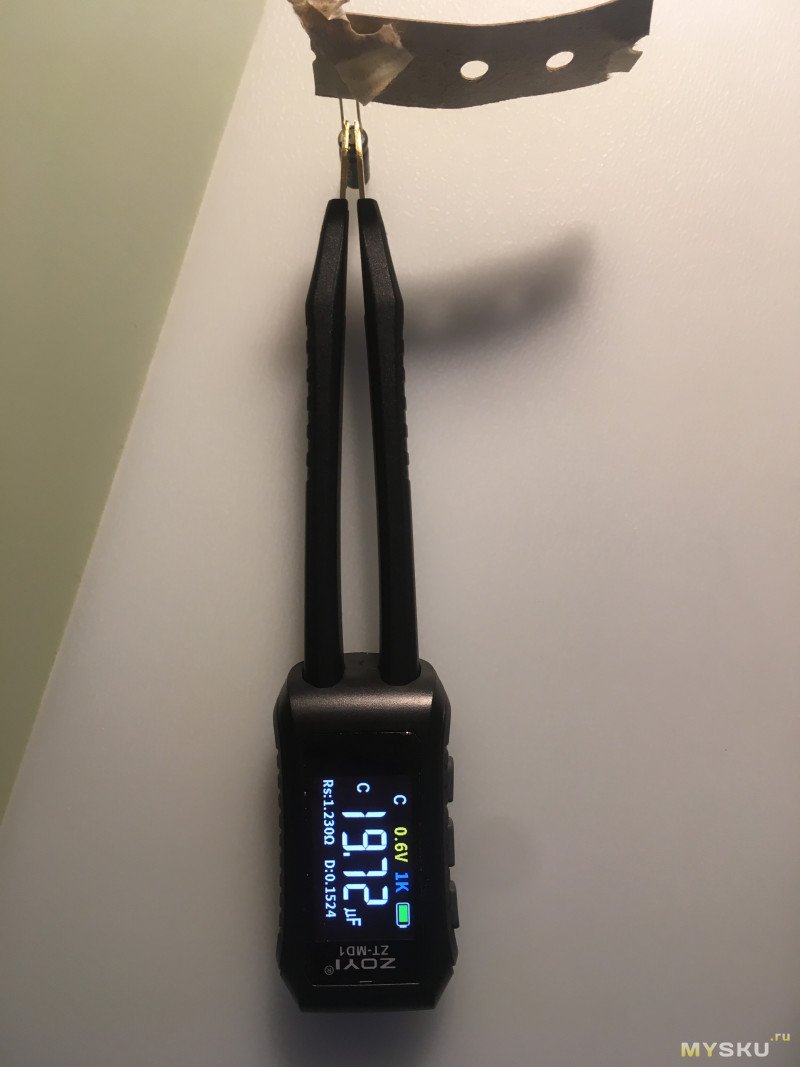

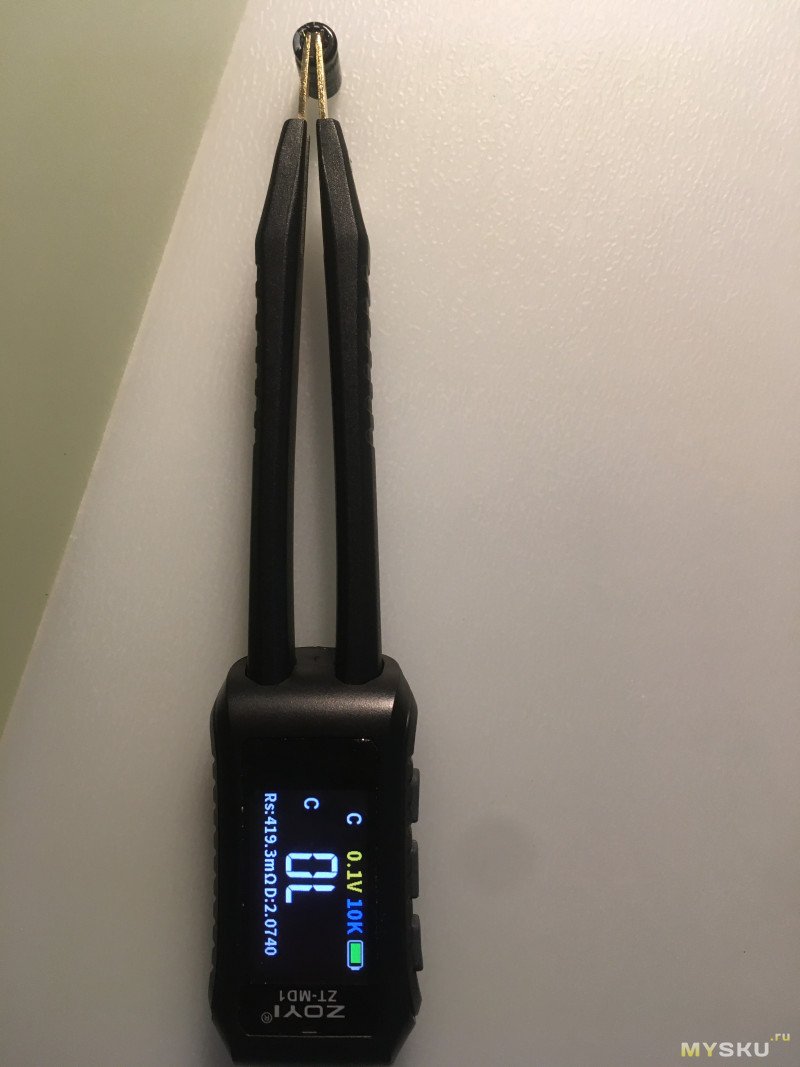

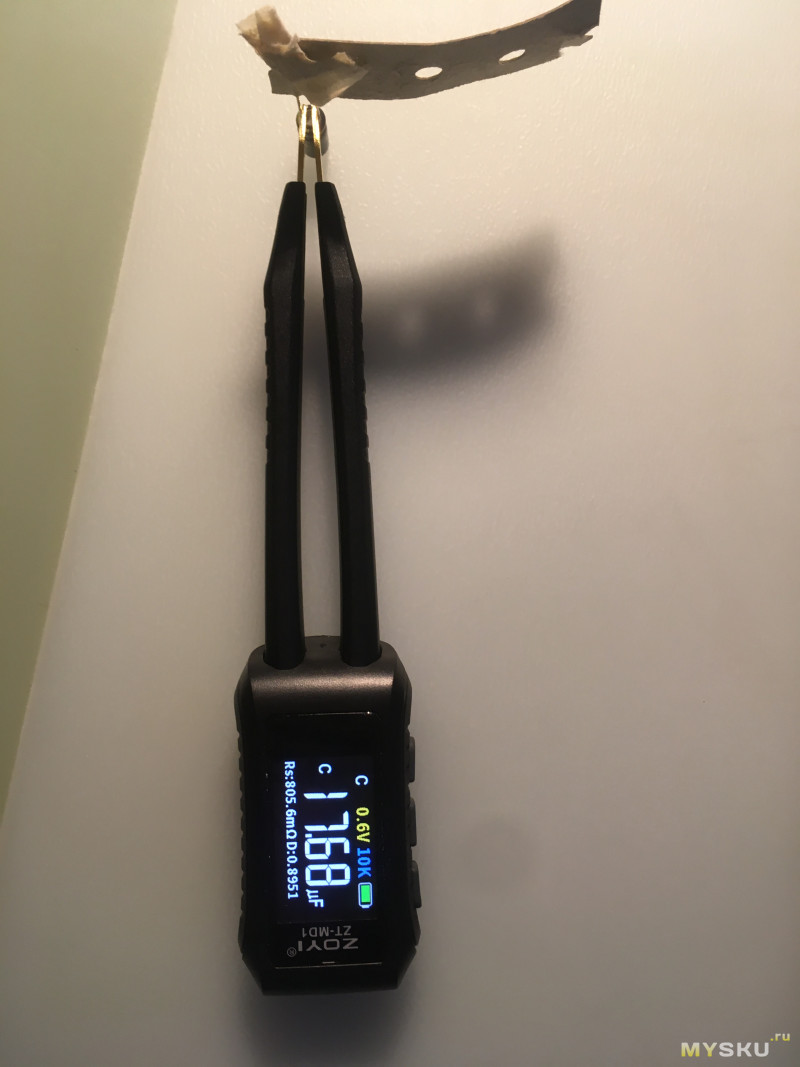

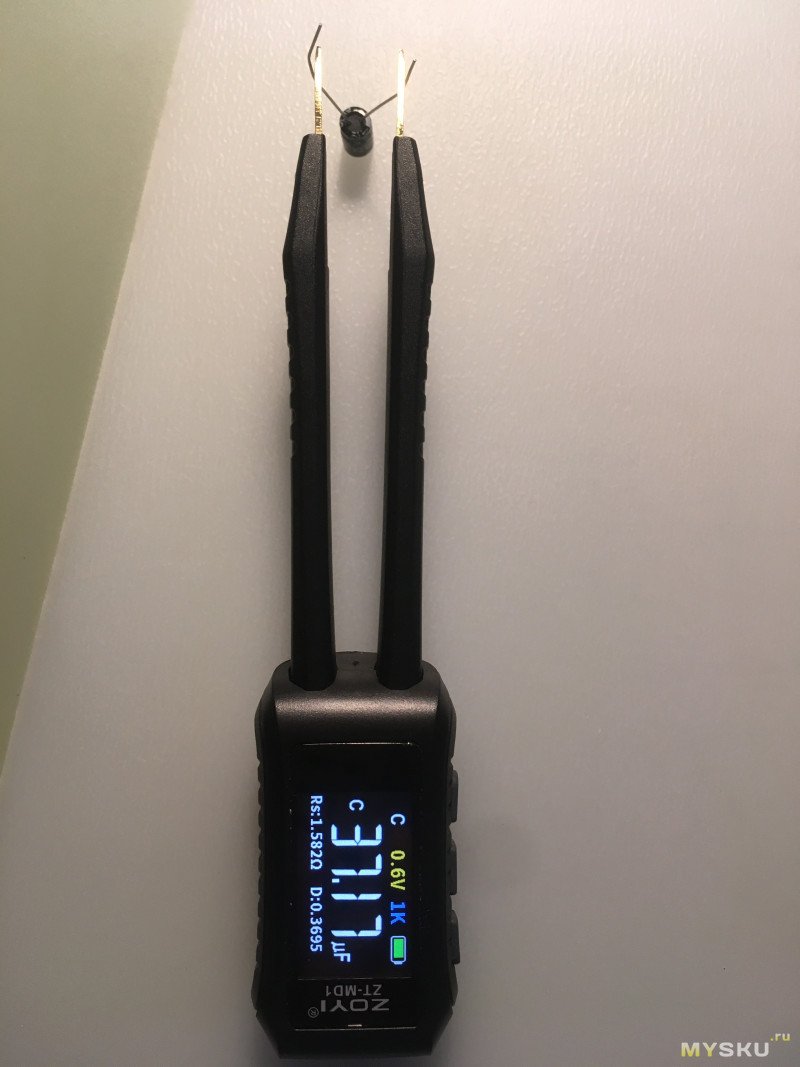

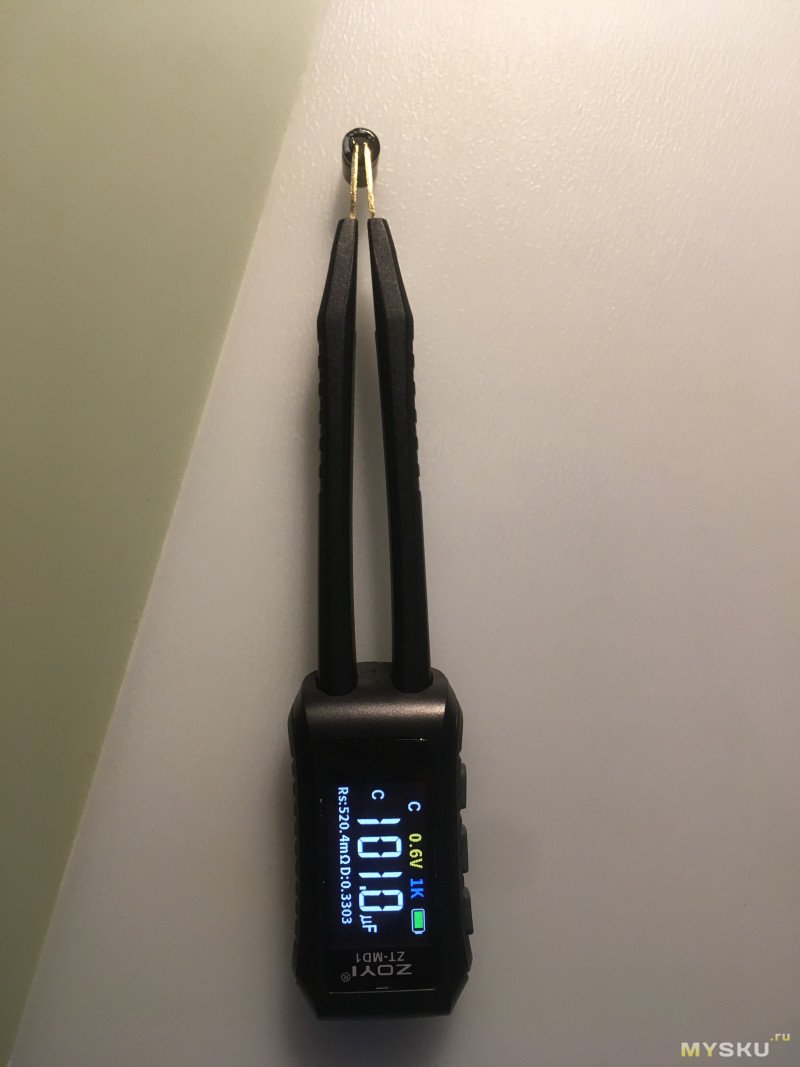

На картинках измерения одних и тех же конденсаторов, на 1кГц и на 10кГц. (Остальные настройки ни на что не влияют, испробовано было все что только в голову пришло).
Поочередно мерил: 100мкФ 25В (какой-то европейский бренд LCC из 90х), 22мкФ 35В (современный панасоник), 47мкФ 25В (ноунейм chenxing). Такое ощущение что уже чуть больше 20 оно ничего не покажет. 25-27 уже точно не показывает.
скептикам: измерения на 10кГц до 1000мкФ имеют физический смысл (резонансная частота кратно больше 10кГц), а все что больше 1000мкФ уже лотерея. Логичный диапазон до 1000мкФ!
Обзор тут на него нашелся. Но задолго до ознакомления с этим обзором и комментариями (нашел его буквально в момент написания заметки) насмотрелся ютуба с видео-обзорами на него, на всякий случай еще и пересматривал пару раз, потом еще полистал всякие форумы типа ЕЕЕВБЛОГ (там чуть ли не 10 страниц обмусоливания), но что-то нигде и ни разу не было встречено упоминания одного очень серьезного косяка. Притом удостовериться в наличие проблемы займет пару секунд. Да и не требуются какие-то особо хитрые радиодетали для этого.
Речь про банальные измерения емкости (скорее всего это одна из основных причин покупки такого прибора).
Это не теория заговора, это не сговор с производителем, который успешно заметает все следы и упоминания о проблеме, просто так получилось и совпало. Бывает и такое случается, абсолютно никто не виноват. Поэтому хочу донести сведения до местной публики, раз уж больше не кому, кроме меня. Каюсь, проблему заметил далеко не на первый вечер активного использования в режиме выходного дня.
Дефект: измерения емкости на 10кГц выдают OL (тобишь зашкал) догадайтесь на каких емкостях?… 22мкФ еще мерят, а вот 47мкФ уже нет. Притом ESR будто бы вычисляется, D — тоже будто бы считается. Какой-то глупый баг с отображением номинала емкости?
В авто режиме показометр думает что это не конденсатор, а сопротивление, показывает цифры ± теже самые что для ESR.
Покупался недавно на 11.11, стоковая прошивка была 2.0 из коробки, обновился на 2.1 (судя по неподтвержденной информации из обсуждений на иностранном форуме — это финальная, вышла осенью, других больше не будет)
Удобство и работоспособность меня в целом устраивает, для меня отсутствие таких измерений вообще не критично никак. Еще много полезной информации почерпнул из обзора и коментов другого пинцета
Интересно как у других обладателей девайса, у всех УМВР? ЧЯДНТ?
Возможно на другой очень более старой версии прошивки оно работает? Мне калибровать нечем, так бы уже давно опробовал. Кто что думает?
Скорее всего это не единственная его проблема, режим 10кГц в целом будто бы какой-то не очень надежный (по крайней мере на немецкой пленке WIMA MKS4 22n 1000V- показания ESR и D скачкообразно в ощутимых пределах меняются пару раз в секунду вразы, при этом емкость измеряется без проблем, а вот на 100Гц и 1кГц все показания стоят как вкопанные).
На картинках измерения одних и тех же конденсаторов, на 1кГц и на 10кГц. (Остальные настройки ни на что не влияют, испробовано было все что только в голову пришло).
Поочередно мерил: 100мкФ 25В (какой-то европейский бренд LCC из 90х), 22мкФ 35В (современный панасоник), 47мкФ 25В (ноунейм chenxing). Такое ощущение что уже чуть больше 20 оно ничего не покажет. 25-27 уже точно не показывает.
скептикам: измерения на 10кГц до 1000мкФ имеют физический смысл (резонансная частота кратно больше 10кГц), а все что больше 1000мкФ уже лотерея. Логичный диапазон до 1000мкФ!
Самые обсуждаемые обзоры
| +41 |
1156
26
|
| +65 |
3326
121
|
| +81 |
3511
82
|
Что лишний раз доказывает правило «фнирси»
Кейсайт U1733C до 200мкФ мерит. Где-то можно про этот стандарт почитать? Или хотя бы какой-то намек на то что он существует?
— Люди? Бл… дь, это люди? Эти помойные крысы только вымогательством заниматься умеют, прикрываясь тем, что за порядком на дорогах следят.
— А про таможенников?
— А знаешь, ГАИ-шники вполне себе нормальные ребята.
наверно поспрашиваю товарища кейсайтом поглядеть. закину по результатам сюда в комент (видимо после выходных).
вот для кейсайта или более серьезного, где там доли процента заявлены иногда, во там да, сделают все чтобы «сохранить лицо» — все таки те приборы для точных измерений сделаны. урезать диапазон до промежутка, там где точность сохраняется — ожидаемо.
Нет такого в документации на электролиты. Там ёмкость указана при 120 Гц, а если серия хорошая, то будет указан параметр ESR при 100 кГц и при определённой температуре.
То есть, вполне возможно, что это уже проблема именно самого конденсатора на 10кГц, а не прибора.
По сути, ваши требования за гранью характеристики электролитического конденсатора. Электролитический конденсатор ничего никому не должен на 10кГц (речь про ёмкость).
из даташита картинка
понятно что оно покажет сильно меньше.
если там ограничение в районе 20мкФ стоит, то непонятно почему 47мкФ оно не может померить, потому что падение емкости на 10кГц у обычного нонейм в таком случае запросто может быть как раз чуть ли не в разы, аж 20мкФ или даже меньше.
но прибор даже этого не показывает. кто виноват?
Подобный «глупый баг» есть у любого механизма, когда измеряемые характеристики выходят за пределы, заявленные производителем.
Мне ничего такого продавец ZOYI MD1 не обещал ни в мануале, ни на сайте. Я в печали...
а та строчка, где написано 1мкФ-1мФ?
Я, например, брал пинцет для измерения смд-керамики, на сотни микрофарад и не расчитывал.
т.е. для диагностики и индикативной качественной субьективной оценки, или этого уже недостаточно? или глупому прибору решать за меня какими методами диагностики мне можно пользоваться?
Это не глюк пинцета, а особенность электролитов на высокой частоте. Попробуйте запараллелить электролит плёночным в 1 мкф, суммарная ёмкость будет 101 мкф, пинцет покажет практически то же, с учётом погрешности конденсатора.
Product Technical Support
If your product won’t update its firmware or hits a snag that needs our technical team’s help, feel free to reach out.
[email protected]
У нас в ходу RLC-метр Mastech MS-5308, у него заявлено измерение емкости до 20 мФ на частоте 100/120 Гц, до 2000 мкФ на частоте 1 кГц и всего лишь 2000 нФ (2 мкФ) на частоте 10 кГц.
И это абсолютно нормально. И точно так же если воткнуть ему 20 мкФ и выбрать частоту 10 кГц, он покажет 0L а на частоте 100 кГц предположит, что ему воткнули индуктивность, а не емкость.
Но опять же, это нормально, потому что на частоте 10кГц и выше электролиты не измеряют по емкости.
Наверное перед измерениями надо было ознакомиться с методологией, а не просто тыкать в конденсаторы мультиметром.
Эта емкость будет сильно отличаться от номинала.
Но ведь в топике показало 0L, это засчитывать за показал или не показал? А если показал, то это ведь OverLoad, зашкаливание, емкость больше диапазона измерения. При том что производитель заявляет точность 2% для 10кГц у емкости 1мкФ-1000мкФ.
Получается опечатка в паспорте прибора, реальный диапазон до 20мкФ. Для проверки автору надо найти керамику похожей емкости или из пленочных соорудить, и сравнить реакцию пинцета.
собственно тогда в измерениях емкости на 10кГц в целом есть физический смысл, даже если там паразитная индуктивность будет повыше.
вобщем все нормально с указанным диапазоном, он вписывается в реальность.
т.е. делаю вывод: это в целом нормально хотеть мерить емкость до 1000мкФ на 10кГц у электролитов. запас по резонансной частоте имеется.
Вообще в моём понимании это претензия скорее не к прибору, а к завиральным заявленным характеристикам.
Когда опытный ремонтник с 30-летним стажем, начинает диагностику и ремонт чего-нибудь для начала осмотром «сопротивлений» по цепям по питанию и прочим местам, ни у кого не возникает вопрос насколько метрологически точными и целесообразными будут эти измерения. Потому что там далеко не сопротивление измеряется, а не пойми что, внутрисхемно! так еще обычно и значения плавают, но полученные значения вполне себе используются и трактуются как индикация наступления того или иного события. Если аномально высокие — то одно, если аномально низкие, то другое. Конечно для этого нужен «опыт» подобных «неправильных» замеров сопротивления на аналогичных по схемотехнике девайсам чтобы представлять насколько показания выбиваются из общей картины. Или это другое©?
Для меня мотивация та же самая. Это просто еще один индикатор годности компонента (пусть и метрологически бесполезный из-за высокой погрешности и не нормированный производителем). По-идее должно облечгить выбор более годного компонента среди не новых. А более высокая частота для внутрисхемных измерений более полезна, потенциально сигнал будет меньше бродить по остальным компонентам.
Предлагаю на практике потыкаться в группу запаралленных электролитов и посмотреть какие они покажут емкости на разных частотах. На низких частотах показометр мне показывает их суммарную емкость. Даже не смотря на то, что другой электролит торчит аж в обратном углу платы фактически.
Вообще другие пинцеты прям сами имеют функцию особую Sweep — они сами циклически переключают частоту при измерениях и потом выдают таблицу. А тут я захотел проделать это вручную и не смог из-за того что функция сильно порезана, но теперь я виновен во всех метрологических грехах!
сравнивать с современной поделкой, недальновидно. уж где, а в бюджетном сегменте прогресс прям очень чувствуется.
пока что обратное происходит, все кто пытался образумить меня, садились в лужу.
я наконец-то пришел в однозначному выводу: косяк именно в неотображении емкости. Х — он мерит без проблем, значит будут на калькуляторе считать емкость из Х, в случае острой нужды.
всем однозначное спасибо за участие!
Решение выше: использовать частоты ниже, чтобы искомое значение было дальше от нуля.
Хотя где-то и пишут, что используется четырёхпроводная схема (Кельвина), но наконечники монолитные, поэтому той точности не будет. И заявленная точность по по сопротивлению будет в лучшем случае на постоянном токе.
Edit:
А вообще надо смотреть, как реализовано измерение и генератор.
Например, если 10КГц это не частота, а некий заданный ток, а прибор отслеживает момент, когда элемент достигнет уставки по напряжению и не хватает длительности периода счётчика, например.
В общем, обширное поле для фантазий.
все мерит без вопросов, выше 20мкФ (в дш на показометры указан предел в 159мкФ).
на картинке отлично видны пара дриснявых проводков, которые к наконечнику припаяны за пару см от конца.

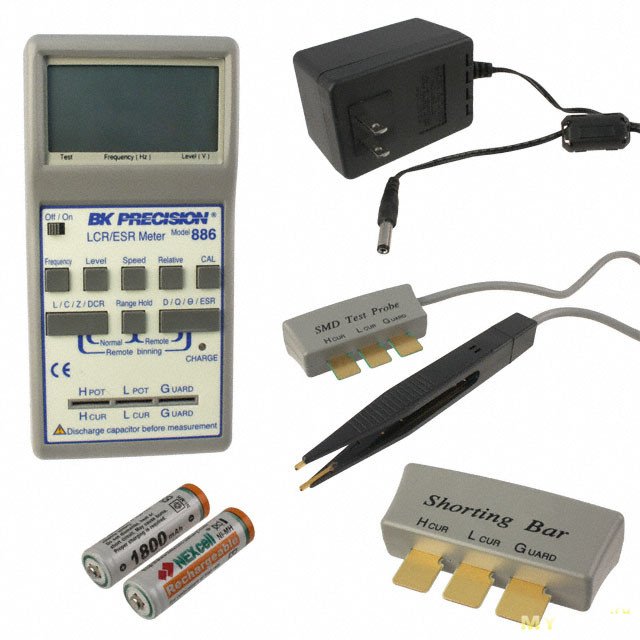

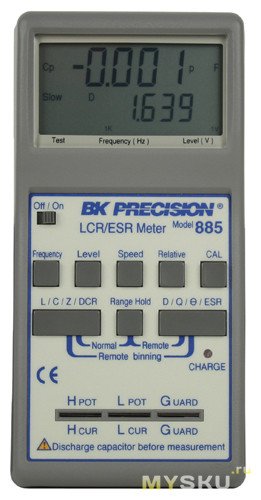

BK PRECISION 885 или за 886 за $500+ — это все еще неприличный прибор?

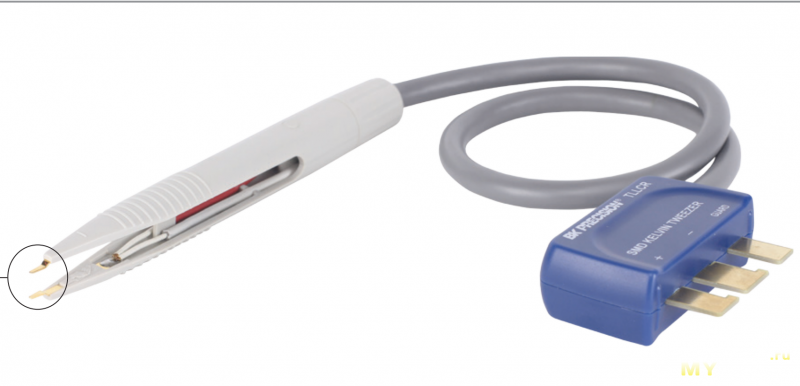

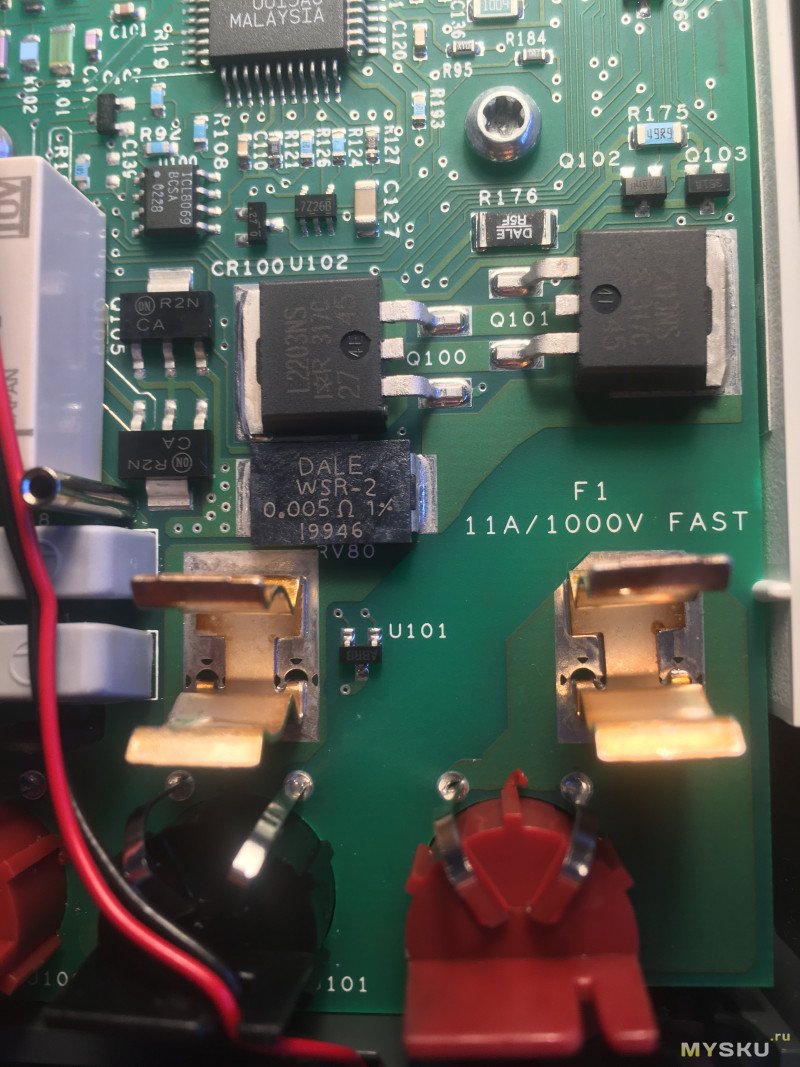

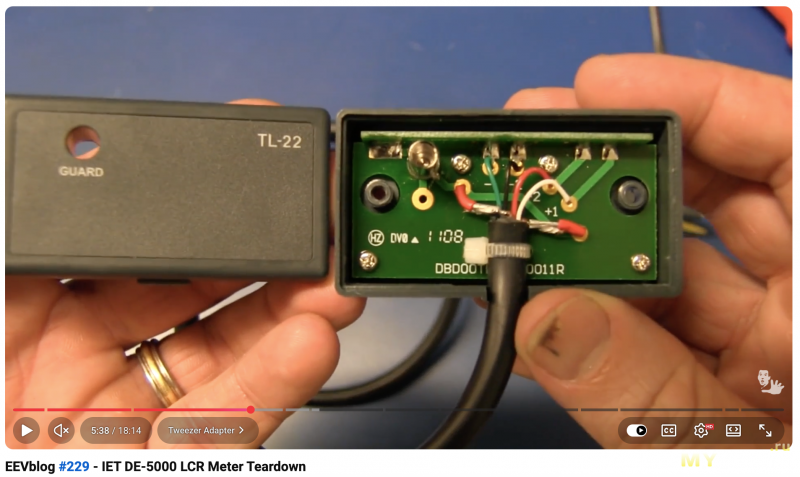

А не подскажете, на этом приборе как выполнено подключение к прибору? Это двухсторонняя печатная плата, где одна сторона силовая, а вторая сигнальная? Даже guard trace есть, я такое у National Insturments видел, так что явно прибор серьёзный.
просто возможно это нелепое совпадение. у меня на 3900мкФ показывает Х в районе 1.5-2.5мОм, что дает распрыг емкости от 6500 до 10000 — что уже явная чушь.
Зажать правую плюс левая кнопка — переключение параллельной/последовательной схем.
И да, это в инструкции какого-то хрена на описано
Хочу отметить, что данная заметка указывает на пробел в образовании в части «Основы электротехники».
Сопротивление электролитического конденсатора на частоте 10 кГц будет меньше одного ома, то есть сопротивление и ESR измерять можно и нужно. А вот измерение ёмкости на такой частоте будет проблематичным. Ёмкость электролитических конденсаторов следует измерять на тех частотах, для которых они предназначены, то есть на низких частотах — порядка 50–400 Гц.
Моя мысль:
Часто ошибка возникает из-за смешения понятий: измерительный прибор может показывать «какое-то значение», но это ещё не означает, что оно физически корректно в данном режиме. Любые измерения имеют смысл только при понимании частотных свойств элемента и области его практического применения.

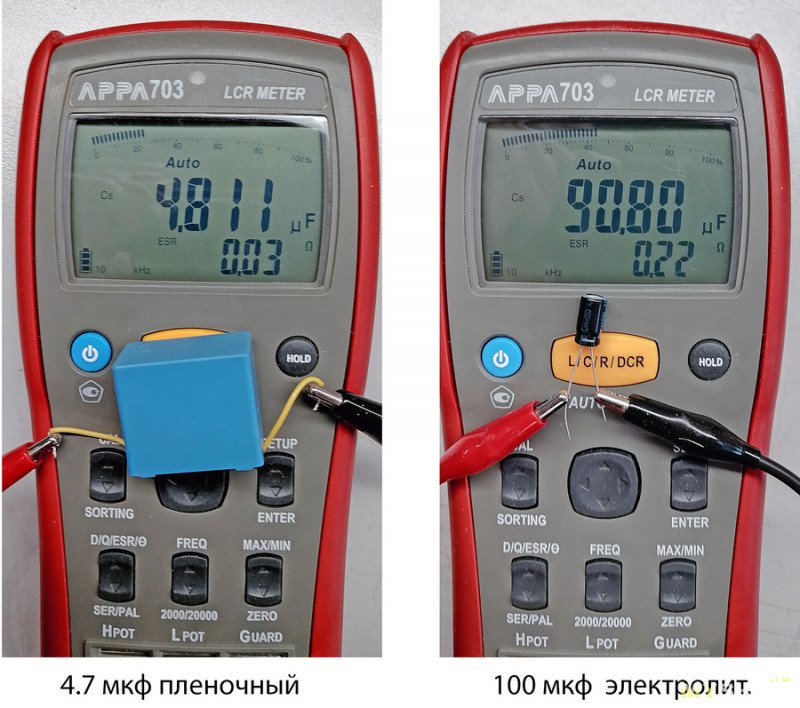

Просто приведу примеры более серьезных приборов, которые мерят сильно больше 20мкФ при 10кГц. А у кого уж там пробелы в образовании, автора заметки, у комментаторов, или у самих создателей более серьезных приборов — не мне судить.
DER EE DE-5000 мерит до 200мкФ на 10кГц
фрисняZOIY прекращает подозрительно слишком рано мерить, по сравнению с более серьезными приборами. что ей мешает до 100-200мкФ дотянуть, кроме искуственных ограничений? в чем проблематика?Не надо требовать от дешевого прибора точно таких же покахзаний, как у дорогих профессиональных инструментов.
Не надо требовать от дешевого прибора заявленных продавцом характеристик.
Плюсую вам, за то что ткнули носом.

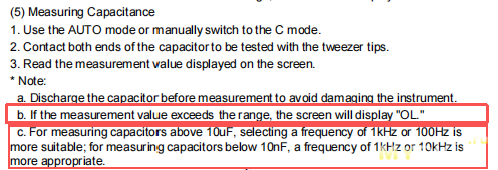

Я сходил на их сайт и глянул англоязычный мануал — там то же самое (китайской версии та мне видать).
Предположил бы, что должно быть что-то типа:
диапазон 1мкФ-10мкФ — 2%
диапазон 10мкФ-20мкФ — 5%.
Но это будут лишь мои фантазии, без подтверждения. А мне больше диапазон и не надо, брал пинцет для малых номиналов. Для больших есть другой прибор.
собственно точно также как и 4х проводное измерение сопротивления, заведомо более точное чем 2х проводное.
но тут вообще нету никаких показаний. но люди почему-то сводят все к вопросу метрологической точности и полезности.
вопрос в другом, если емкость упадет лишь в разы на такой частоте (что наверно в целом допустимо для обычных дешманских нонейм электролитов), то что мешает ее измерить? ладно бы она там рухнула до окрестности нуля (и вот там уже возможно проблематика возникат в этом диапазоне), но ведь это не так. у других людей все отображается без проблем, но это либо другим пинцетом, либо 1.х прошивкой.
более наглый вопрос, кто смеет мне запретить делать оценку падения емкости на 10кГц относительно измерений 1кГц? даже если там погрешность будет 10% то какая мне разница, мне любопытно поведение конкретного компонента, его отклик, а не количественная точность.
Измерения больших значений емкости на частотах выше 10кГц возможны, но не имеют практического смысла
И вопрос, как вы будете применять эти знания?
т.е. оно измеряет параметр который явно зависит от емкости. и все остальное мерит, вот только лишь саму емкость не показывает.
Не думай о кондёрах свысока,
Наступит время — сам поймёшь, наверное.
Свистят частоты пулей у виска —
Измерения, измерения, измерения…
Измерения спрессованы в года,
Измерения спрессованы в столетия…
И я не понимаю иногда,
Где первое из них, а где последнее…
Из крохотных замеров соткан дождь,
Течёт в проводниках вода ионная.
И ты, порой, почти полжизни ждёшь,
Когда к тебе придёт цепь электронная.
У каждого замера свой резон,
Свои амперы, вольты и сопротивление.
И он сейчас раздаст кому позор,
Кому бесславие, а кому бессмертие.
Придут они зарядом, как искра,
Ударом синим в пальцы почерневшие.
И побежит по жилам жаркий ток,
Сметая тьму незнания просветлением.
И цепь замкнётся, вспыхнет тишина,
Ответит мир тебе единой ласкою.
Ты не один — течёт через тебя,
Одна навеки тока сказка.
Не думай о кондёрах свысока,
Наступит время — сам поймёшь, наверное.
Свистят частоты пулей у виска —
Измерения, измерения, измерения…
пам-пам-пам, пара-па-пам-пам…
(моё + )
Неужели индустрия производит электролиты относительно малой емкости (в пределах пары сотен мкФ) у которых резонанстная частота лежит в районе 10кГц? Они же даже для звука не годны будут.
То что существует резонансная частота до которой происходит снижение емкости, на которой происходит разворот фаз и конденсатор становится резистором, теряет свою емкость, но потом дальше он становится индуктивностью, это мне известно и без специального образования. Я понимаю почему на 100кГц там абсолютно нечего глядеть в плане емкости у электролитов относительно большой емкости.
Мне кажется что резонансная частота должна лежать сильно за 10кГц. Есть ли примеры обратного?
Сопротивление судя по всему при этом роли не играет
www.youtube.com/watch?v=TpXvac1Y3h0
Но факт конечно неприятный, продолжайте наблюдение. ))
При этом на электролите в 47мкф он измеряет сопротивление в 800мОм, но всё равно кажет 0L

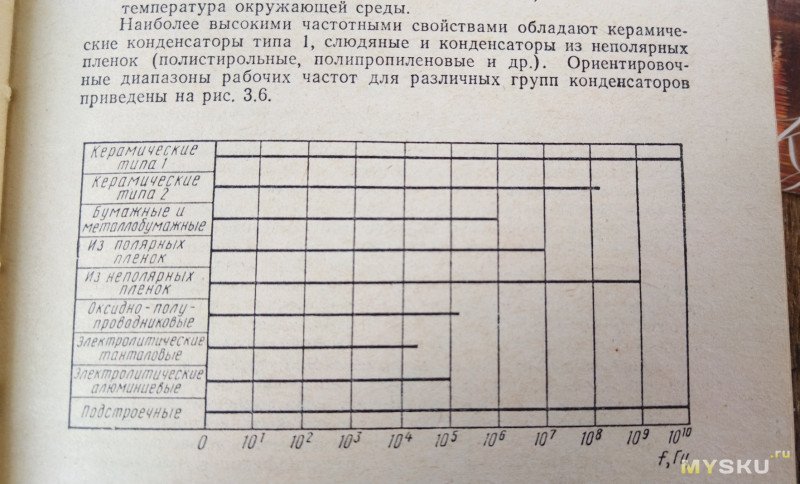

это слишком большая частота для измерения такой ёмкости.
А, вообще, он один такой, проверил разные
Измерение емкости конденсаторов:
10 кГц для пФ
1 кГц для нФ
100 Гц для мкФ
Для индуктивности:
10 кГц для мкГн
1 кГц для мГн
100 Гц для H
ESR измеряю на частоте 10 кГц
«Для повышения точности измерений надо вручную выставлять частоту на которой проводятся измерения. чем больше измеряемый предполагаемый номинал элемента тем ниже частота. если мелкие номиналы — надо измерять на более высоких частотах. как-то так, выводы из практики.
при измерении на плате надо выбирать минимальное напряжение на котором производится измерение. конечно и это не гарантирует точность показаний, но хотя-бы минимизирует погрешность.» (сохранена пунктуация источника).
прибор честно показал — «нешмогла».
или, как тут предположили, нюансы автоперевода с китайского.
PS. посмотрел как выглядят приставки СИ на китайском — иероглифы милли и микро совсем разные. Так что — напи… дел.
А что напи… дел — так о том и речь, собственно. А никакое не «често не шмогла».
Насчёт этого прибора я склонен в итоге согласиться с flashaholics, что это больше похоже на баг прошивки, раз оно все остальные параметры при этом считает.

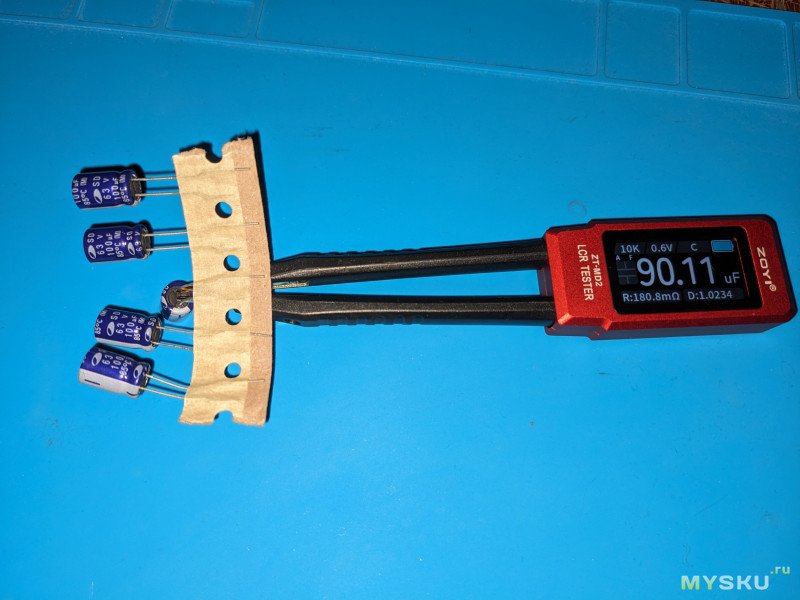

но на всякий случай, другая их поделка (ZT-MD2) и сотку мкФ мерит, правда в другом режиме и даже на 100кГц.
Многие указывают что по потере ёмкости конденсатора на вч, можно судить о его качестве
спасибо за столь ценный источник с примерами!
Для интереса измерял одну и туже ёмкость на разных частотах и при разном режиме питания. Посмотрю записи завтра на работе(если остались). Для себя сделал выводы по результатам измерения, и больше не стал забивать голову. Всё стало на свои места. Мне достаточно.
ESR может сказать о его качестве, а емкость уже параметр даже не вторичный, если говорим об электролитическом конденсаторе и измеряем его показания на 10кГц
Это очень упрощенный подход в духе «если внедорожник не едет 350 по автобану, то это говорит о его качестве».

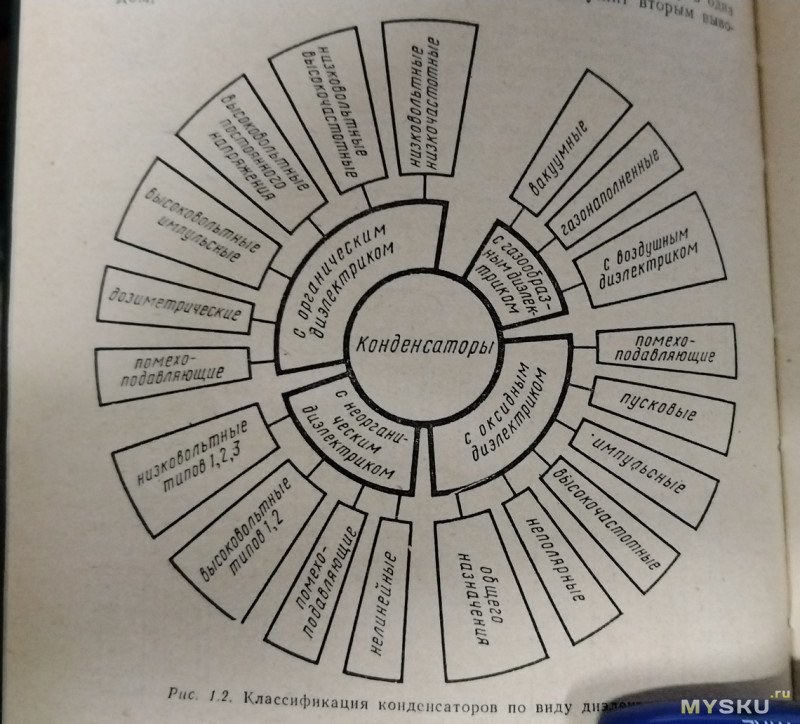

Есть разные типы конденсаторов с разными характеристиками и для разных областей и условий применения. Разработчик выбирает применяемые компоненты исходя из требований к компоненту в конкретном месте применения.
но если в рамках узкой группы практически одинаковых и того же форм-фактора есть аномалии у одного — то мне будет этого достаточно. это все в совокупности происходит, а не на абсолютных значениях (неясно зачем другие тратят время на обьяснение).
если из группы близнецов-братьев внедорожников лишь только один едет меньше 100 по автобану, а другие запросто 150 делают — то уже пора вывод делать, или еще рано?
это пример подозрительной аномалии.
это все прекрасно, но мне оно нужно явно не для разработки.
мне оно нужно как дополнительный критерий отбраковки уже примененных.
я бы еще добавил, что разработчик вообще не в курсе и даже не задумывается что происходит с конденсатором после 1000-10000ч использования. Если производитель задекларировал срок службы конденсатора — в Х тыс ч — то от этой цифры будут и плясать, иногда с дополнильными поправками в сторону с учетом конкретных условий, когда будут давать гарантию. Вот прям натурально подсчитают вероястность выхода за рамки срока службы с учетом известных условий работы компонента. Чтобы гарантийных проблем в рамках указанного срока гарантии было не более нужного Y % вероятности.
вот только я имею дела далеко с не новыми устройствами. там все потуги разработчиков в форме обеспечения заложенных часов работы на отказ уже давно пройдены. Пленочные конденсаторы RIFA, работали идеально, до тех пор пока не покрывались трещинами и не устраивали самоподрыв. Была ли такая модель отказа в голове у тогдашних разработчиков?
посему считаю что полезно было бы иметь хоть какое-то представление об отклике емкости на частоту.
и в том диапазоне десятков-сотен мкФ как раз самое интересное и происходит.
тогда логично что диапазон заявлен до 1000uF
заодно добавлю это в пост. чтоб на виду было
фактически только из-за этого и купил эту побрекушку.
При измерении на высоких частотах исправный конденсатор большой ёмкости обладает крайне малым реактивным сопротивлением, вследствие чего его комплексный импеданс приближается к импедансу короткого замыкания(импеданс-полное сопротивление). В таких условиях реализация измерительного прибора с высокочувствительным входным трактом, способного с достаточной точностью определять амплитуды напряжения и тока, а также фазовый сдвиг между ними, представляет собой значительную техническую сложность.
Измерение активной составляющей импеданса в данных условиях существенно проще, поскольку оно сводится к определению реальной части комплексного сопротивления(не нужно измерять фазовые составляющие ). Напротив, измерение реактивной составляющей требует высокой точности фазовых измерений, которые при малых уровнях напряжения и тока оказываются близкими к пределу чувствительности измерительной системы.
В связи с этим измерение больших ёмкостей целесообразно выполнять методами постоянного тока, основанными на анализе процессов заряда и разряда конденсатора через прецизионный резистор с измерением временной постоянной цепи (или на низких частотах 100-120Гц). Однако данный метод не позволяет определить эквивалентное последовательное сопротивление (ESR), что делает необходимым применение частотных методов измерения для оценки потерь.
Если при измерении на высокой частоте полное сопротивление конденсатора имеет малое значение, а при низкочастотном или квазистатическом измерении его номинальная ёмкость соответствует заданным допускам, такой конденсатор может быть признан исправным. Для более полной оценки его параметров требуется учитывать влияние постоянного напряжения смещения (DC bias), при котором производится измерение, поскольку ёмкостные характеристики ряда диэлектриков существенно зависят от уровня приложенного постоянного поля. Измерительные приборы с поддержкой режима DC bias обладают повышенной сложностью и стоимостью(зависит от требований к напряжению опорного источника ).
В моей практике, периода конца СССР, встречались конденсаторы, не проходившие отбраковку именно при измерениях с заданным напряжением смещения. Текущее состояние подобных требований и методов контроля в современной промышленности мне неизвестно, давно не работаю в этой отрасли.
PS. Следует также
учитыватьпонимать, что конденсаторы изготавливаются по различным технологиям с применением разных типов диэлектриков и различной толщины электродных и проводящих слоёв. В результате два конденсатора с одинаковым номиналом, например 20 мкФ, могут демонстрировать принципиально различное поведение при измерении на частоте 10 кГц: один из них может не поддаваться корректному измерению данным прибором, в то время как другой измеряется без затруднений, при том что оба конденсатора, полностью исправны.P.S.2. Понимание принципа работы схемы и технологии изготовления конденсатора позволяет выбирать требуемый тип элемента — танталовый, керамический или плёночный — даже в тех случаях, когда конденсаторы формально имеют одинаковые основные параметры, такие как номинальная ёмкость и рабочее напряжение.
Фу-выдохнул., надеюсь понятно объяснил.
на 470мкФ показывает 47-48мОм — еще ок, на 3900мкФ показывает 1.5-2.5мОм — вот тут я бы уже начал сомневаться, в единичных миллиОмах, но не в десятках!
поэтому мой посыл в том, что на десятки мОм — без вопросов должно переваривать. теория ничего из этого не опровергает.
мне можно не искать причины по которым он что-то там не измеряет, потому что он измеряет, и вот прям все кроме емкости отображает, притом похожее на правду (все значения в ожидаемых теоретических границах значений — явной чуши нету).
вот если бы оно просто С показывало, тогда было бы можно гадать и строить теории что же оно там измеряет, но тут все остальные значения на месте и в адеквате. проблема почему-то лишь только в отображении емкости.
благодаря прогрессу, современная погремушка за $20 делает примерно тоже самое что прибор за килобакс, просто не так точно.
В общую копилку тайванец АКИП-6107
Для корректного измерения перемычки нужно переключить схему замещения на параллельную. Если прибор это умеет.
1) это предел явным образом заявлен производителем.
1) куча разного железа тоже подобное заявляет — но, в отличие от, и правда измеряет.
Все разговоры о физическом смысле, использовании и так далее здесь, как по мне, вообще вторичны. А первично то, что производитель заявил то, что изделие не делает.

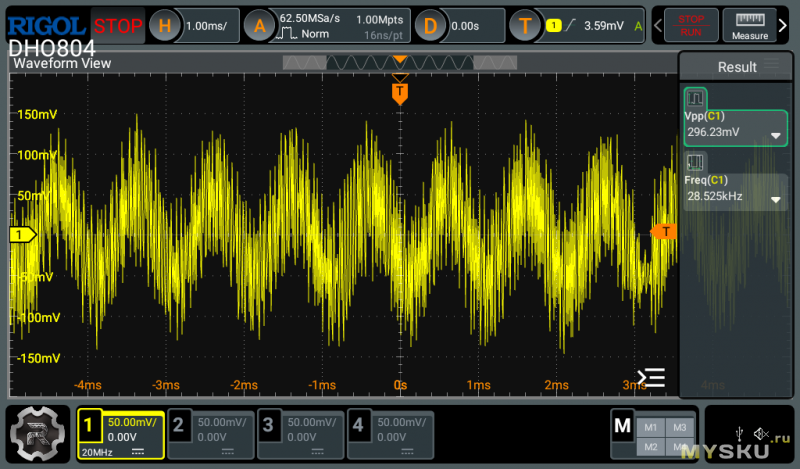

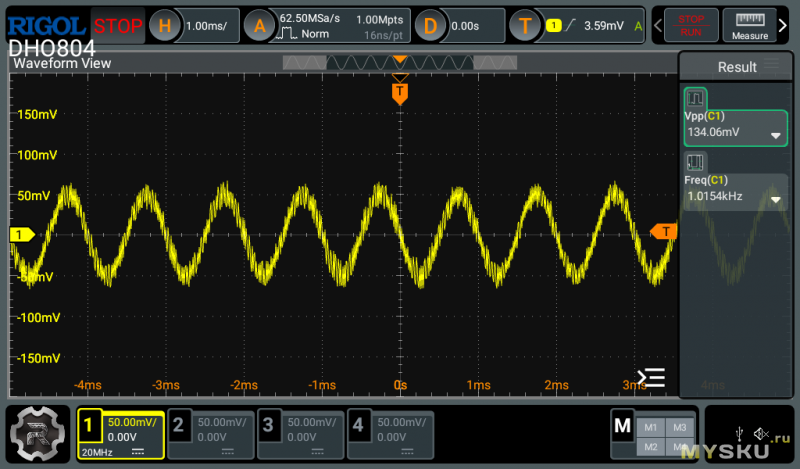

Один скрин с выключенным китайским паяльником, другой с включённым паяльником. Такие помехи от блока питания. Сигнал 1кГц, 0.1В
Это просто простейший пример помех в домашних условиях.
У меня к этим штукам всегда одна и та же претензия — не то, как они работают, а что в описаниях и даташитах врут или, как минимум, преувеличивают. Приличные люди сделали бы наоборот — указали бы только те пределы, которые заведомо хорошо работают. Всё остальное — на свой страх и риск, даже если что-то там показывает.
если в формулу вбить то выходит аж в разы больше емкость.
а вот для 470мкФ все четенько, рисует Х=47-48мОм — что дает емкость в 340мкФ
так что предел в 1000мкФ на 10кГц вполне себе может быть и правдой, просто кто-то в прошивке налажал.
у меня есть фотка только с табличкой от sweep
Для последовательного — еще что-то более-менее адекватное, а вот для параллельного — там действительно можно даже не пытаться суваться.
Но младшая модель md1 — судя по всему лишь последовательный режим умеет.
либо я контролирую и удаляю все упоминанию об этом, либо у других нету никаких противоречий в наблюдаемом поведении.

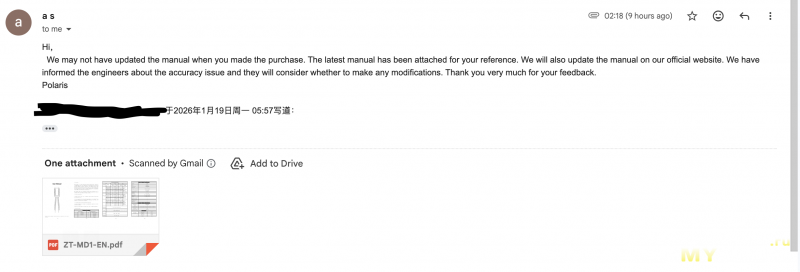

мне давеча из поддержки написали и выдали инструкцию которую никто раньше в глаза не видел (да и старую тоже никто не глядел судя повсему, до тех пор пока я не поднял это на общее обозрение).

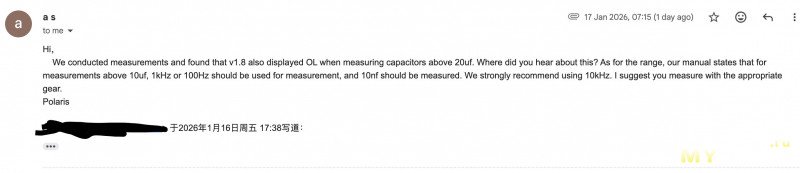

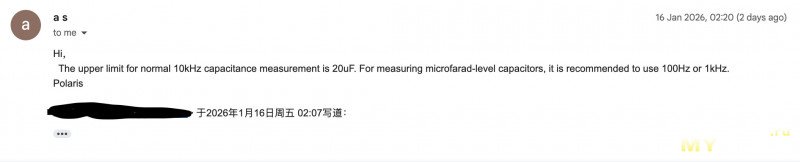

там вообще рекомендуют лишь до 10мкФ мерить на 10кГц.
Если, по вашему, заголовок — «LRC пинцет ZOYI ZT-MD1: дефект о котором, никто не знает, либо все тактично умалчивают» — не о конкретной модели, то я уже не знаю, что сказать.
1) оно измеряет все остальные параметры без вопросов
т.е. с моей стороны выглядит так, что оно просто не показывает емкость почему-то. я конечно могу вручную в калькуляторе через Х пересчитать, но как-то совсем уж лень.
в современном приборе 4х-проводное соединение должно адекватно работать хотя бы до десятков мОм, даже на таком подвале как zoyi/фрисни.
и вот уже перемычка менее одного Ома становится измеряемой.
хотя бы 100мкФ должно без вопросов мерить.
аргумент что проблема в конструктиве пинцета — очень жидкий, потому что везде они такие.
вот в диапазоне миллиом — показания да, не стабильные и плавают сильно. то 3 с копейками, то ближе к 5, то вообще 2.7 показывает в зависимости от количества подходов.
мой посыл в том, что это миллиомы, это ожидамое поведение в этом диапазоне — точности нету там. а вот на десятках миллиом проблем быть не должно.
Замер 1000uF. Показания начинают аномально расти с 10кГц. Выше 10кГц хоть и измеряет, но я бы не доверял этим показаниями. После 25кГц уже воспринимает конденсатор как индуктивность.
10Hz 969uF 255mOhm
20Hz 963uF 145mOhm
30Hz 959uF 107mOhm
40Hz 957uF 88mOhm
50Hz 955uF 75mOhm
60Hz 953uF 68.1mOhm
70Hz 952uF 61.8mOhm
80Hz 951uF 58.2mOhm
90Hz 950uF 54.2mOhm
100Hz 949uF 52.3mOhm
150Hz 947uF 46.0mOhm
200Hz 945uF 42.3mOhm
500Hz 940uF 36.1mOhm
700Hz 937uF 34.8mOhm
1000Hz 936uF 33.5mOhm
2000Hz 931uF 32.2mOhm
5000Hz 946uF 30.8mOhm
6000Hz 963uF 30.4mOhm
7000Hz 988uF 30.1mOhm
8000Hz 1019uF 29.8mOhm
9000Hz 1059uF 29.7mOhm
10000Hz 1235uF 29.7mOhm
15000Hz 1930uF 29.2mOhm
20000Hz 2730uF 27.9mOhm
Замер 220uF. Показания начинают аномально расти с 20кГц. После 40кГц уже воспринимает конденсатор как индуктивность.
10Hz 213uF 3155mOhm
50Hz 204uF 830mOhm
100Hz 200uF 517mOhm
200Hz 195uF 338mOhm
500Hz 188uF 208mOhm
1000Hz 185uF 163mOhm
2000Hz 180uF 143mOhm
3000Hz 178uF 135mOhm
5000Hz 176uF 128mOhm
6000Hz 176uF 126mOhm
7000Hz 177uF 125mOhm
8000Hz 178uF 124mOhm
9000Hz 179uF 124mOhm
10000Hz 181uF 121mOhm
15000Hz 196uF 121mOhm
16000Hz 200uF 121mOhm
17000Hz 206uF 121mOhm
18000Hz 212uF 120mOhm
19000Hz 219uF 120mOhm
20000Hz 227uF 118mOhm
30000Hz 415uF 119mOhm
у меня девайс был с 2.0 прошивкой (примерно летом вышла), а инструкция которую бумажную кладут, она неизвестно какой старости. На их сайтике — инструкция так и висит без изменений, древняя: zotektools.com/products/zoyi-zt-md1/
буду дальше пытать что это за инструкция такая и откуда они ее взяли. выглядит просто так, будто они просто дали заднюю. (а что еще могут сделать в супорте? кормить отмазками и завтраками лишь, я нечто подобное и ожидал, косяк они отказываются признавать)
Засматриваюсь на НВ18-19.
Всем приятных извр… измерений.
