Превью двухканального генератора сигналов FNIRSI TSG6020

Это превью новинки от китайского бренда доступного инструмента FNIRSI.

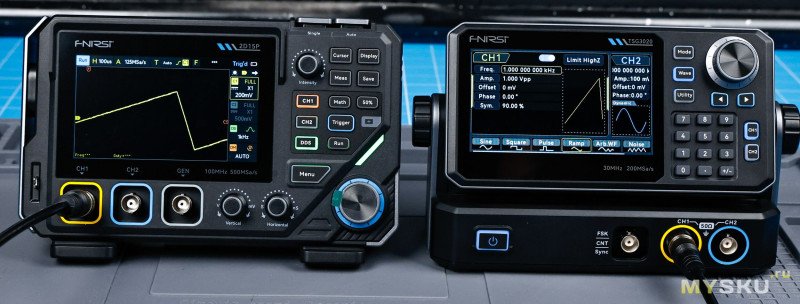

Вслед за двухканальным осциллографом 2D15P FNIRSI представили двухканальный генератор в схожем дизайне, с сенсорным дисплеем 4,3 дюйма (разрешение 480х272). В линейке две модели на 60 и 30 МГц. Генератор выдает 14 форм сигналов амплитудой до 20 Vpp, частота дискретизации 200 Мвыб/с и 14-битное разрешение по вертикали. Поддерживается модуляция AM, FM, PM, FSK, ASK, и PSK.
Сегодня рассмотрим основные возможности этого прибора по данным и фотографиям от производителя.

Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: настольный генератор сигнала
Каналы: 2
Максимальная частота сигнала: 30/60 МГц
Экран: TFT 4,3"
Выходное сопротивление: 50Ω
Амплитуда сигнала: 2 mVpp~20 Vpp (＜10 МГц) и 2 mVpp~10 Vpp (＞10 МГц)
Формы: Sine, Square, Pulse, Ramp, Arbitrary, Noise, DC
Память: 24 пользовательские формы
Питание: Type-C 5 В/2 А (может работать от пауэрбанка)
Охлаждение: активное
Официальный сайт

---

Отличие версий TSG6020 и TSG3020:
Комплектация:
Для стационарного использования есть сетевой блок, в «поле» можно питаться от пауэрбанка (своего АКБ тут нет). Щупы двухсторонний с BNC и с зажимами «крокодил». Есть кабель для синхронизации с ПК.
Руководство пользователя (китайский/английский)
Внешний вид
Прибор состоит из двух основных узлов — подставки с электроникой и BNC разъемами и входом триггера и поворотного (90 градусов) модуля с экраном и кнопками управления. Порты USB в задней части, снизу стоит вентилятор для постоянного активного охлаждения.
Поворотный экран стоит на алюминиевых направляющих по бокам:
Можно фиксировать угол для лучшей наглядности. Для управления есть энкодер и цифровой блок.

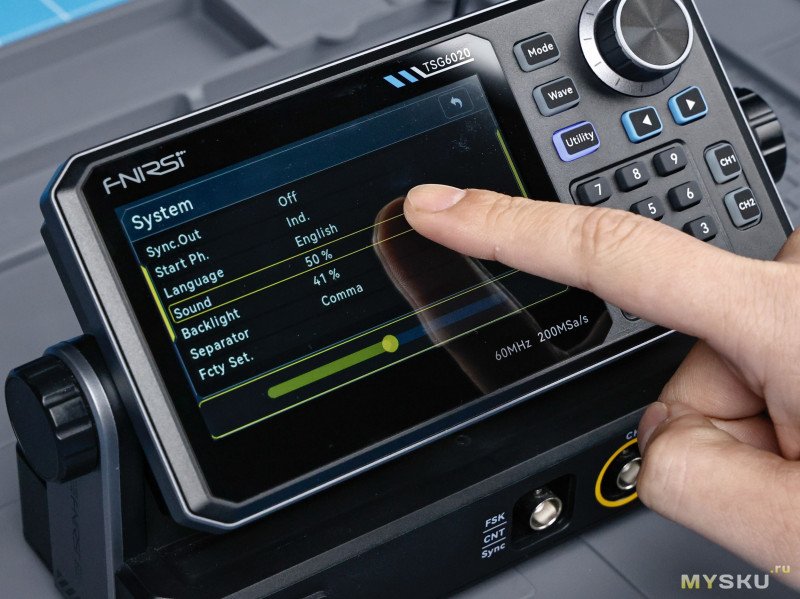

Настройки самого прибора:
Можно обновлять прошивку и использовать софт на ПК.
Внутренняя компоновка генератора:
Вентилятор, как и у 2D15P.
В работе

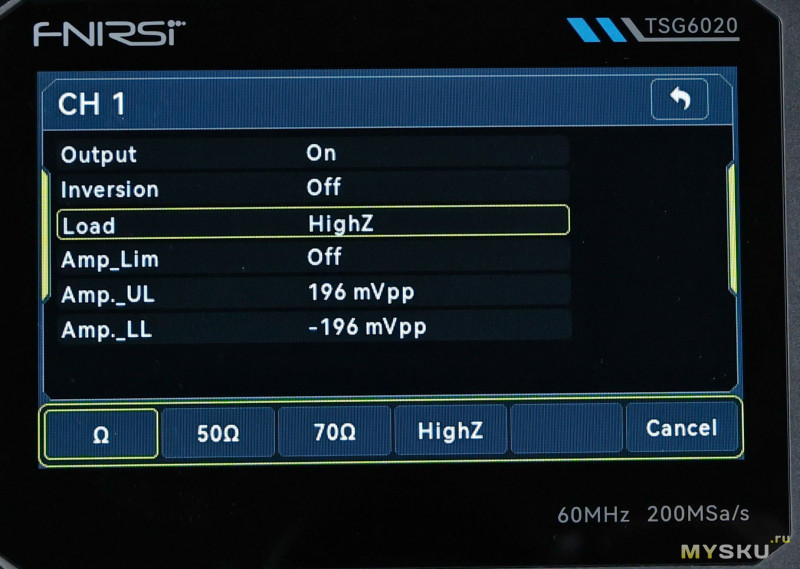

Настройки канала:
Линейная и логарифмическая с временем развёртки от 1 мс до 500 с.
Формы сигнала:
Максимальная выходная частота. 60 МГц для синусоидального сигнала, 24 МГц — для прямоугольного/импульсного, 20 МГц — для нарастающего, 10 МГц — для произвольного. Можно подавать и просто фиксированное постоянное напряжение.
Синус 60 МГц:
Пила на 25 МГц выглядит похуже:

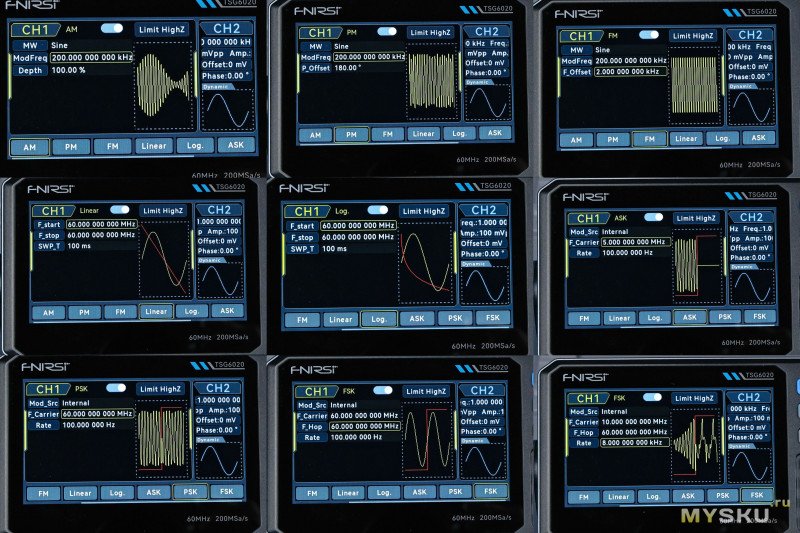

Модуляция сигнала (AM, FM, PM, ASK, PSK, FSK):

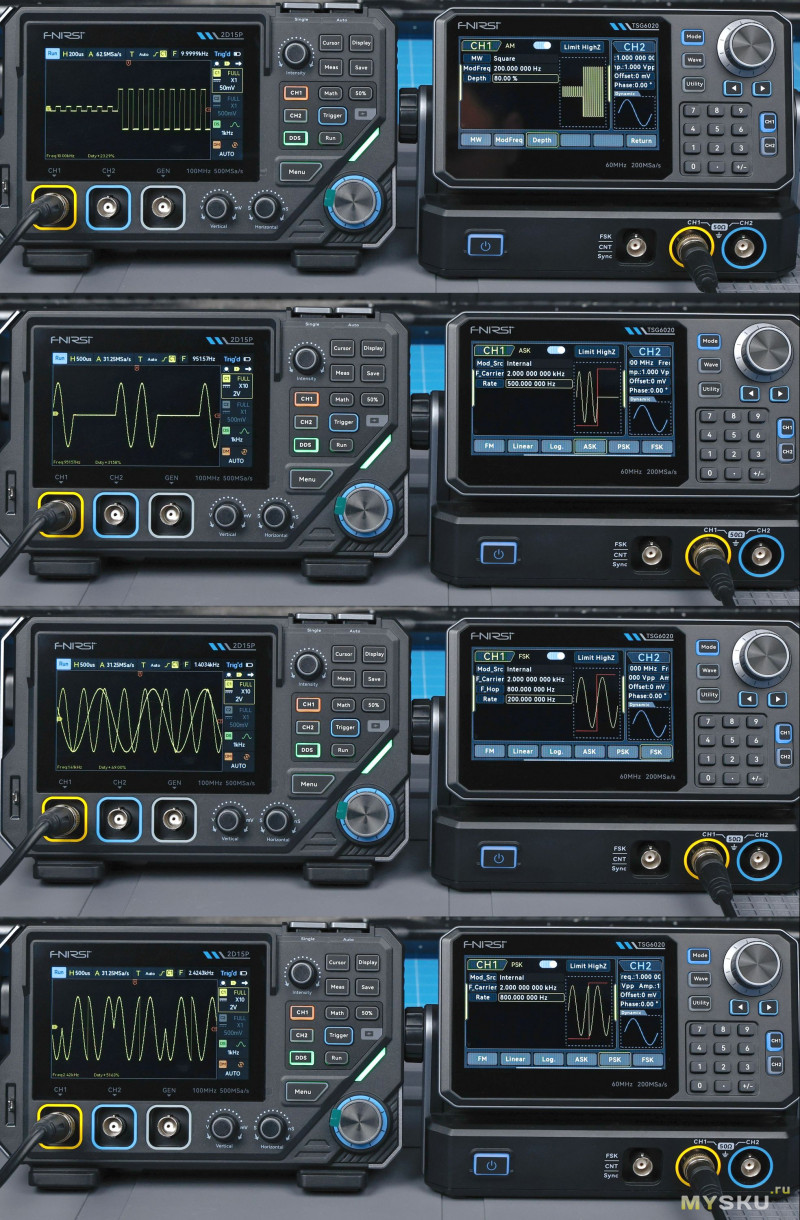

Как это выглядит на осциллографе:
Есть режим DDS — это метод, при котором сигнал произвольной формы создаётся на основе одного опорного тактового сигнала с фиксированной частотой.
Из технологий еще, имеется ZeroSurge. Она минимизирует перерегулирование в прямоугольных, импульсных и линейно изменяющихся формах сигналов (≤1%), обеспечивая чёткие фронты.
И VeriPoint, которая обеспечивает точное воспроизведение произвольных сигналов с низким уровнем дрожания (<200 пс).
Так же FNIRSI TSG6020 имеет встроенный 7-разрядный частотомер (100 мГц–100 МГц), стробированный выход, защита от замыкания на землю, изоляцию каналов.

---

FNIRSI TSGХХ20 — функциональный двухканальный генератор сигналов, сочетающий высокую частоту (30/60 МГц), разрешение и набор технологий для точного воспроизведения сигналов. Он подходит как для профессионального использования в R&D и тестировании, так и для образовательных целей. Остальное увидим в пользовательских обзорах.
