Расскажу небольшую историю про разъёмы Molex ZSM.FFC-ZIF-H-MOVE 0.5 mm 50-pin и про то, какие сюрпризы иногда могут преподнести, казалось бы, безобидные разъёмы.
Обратился ко мне мой хороший знакомый с просьбой продиагностировать одну «небольшую проблему». Как это обычно бывает, «небольшая проблема» заключалась в том, что они изготовили целую партию плат… и не работает ни одна, вообще, совсем.
На диагностику мне передали примерно два десятка плат, несколько разъёмов из той самой установочной партии, а также несколько экземпляров из других партий — для сравнения.
Дальше началось то, что в медицине называется вскрытием, а в электронике — поиском того, кто же всё-таки виноват, разработчик, производство или очередная “немного улучшенная” партия компонентов, заглядывая на перед, виноватыми оказались разъемы.
Ниже — результаты этого небольшого расследования.

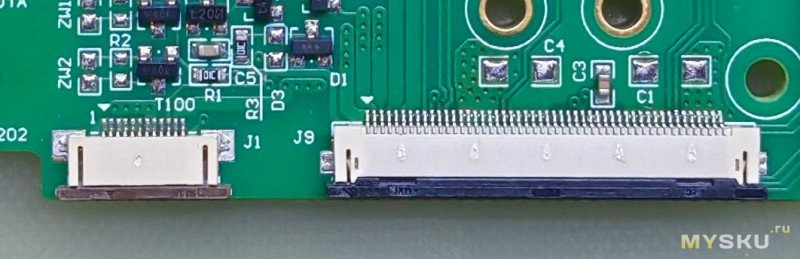

По определённым причинам я не могу показать фотографию всей платы. Поэтому на снимках будут только те участки, где присутствует разъём, а также сами разъёмы крупным планом. Секретность, понимаете ли — иногда даже разъёмы становятся почти военной тайной ))).
Что было сделано.
Разъёмы были аккуратно вскрыты фрезой (да, немного хирургии в электронике иногда неизбежно), продуты воздухом, но не мыты и затем сфотографированы под микроскопом.
Также были выполнены измерения контактов разъёма со вставленным в него шлейфом. Для этого я взял кусочек шлейфа, зачистил его, закоротил все дорожки между собой с обеих сторон и вставил в разъём. После этого проводил измерения сопротивлений по контактам.

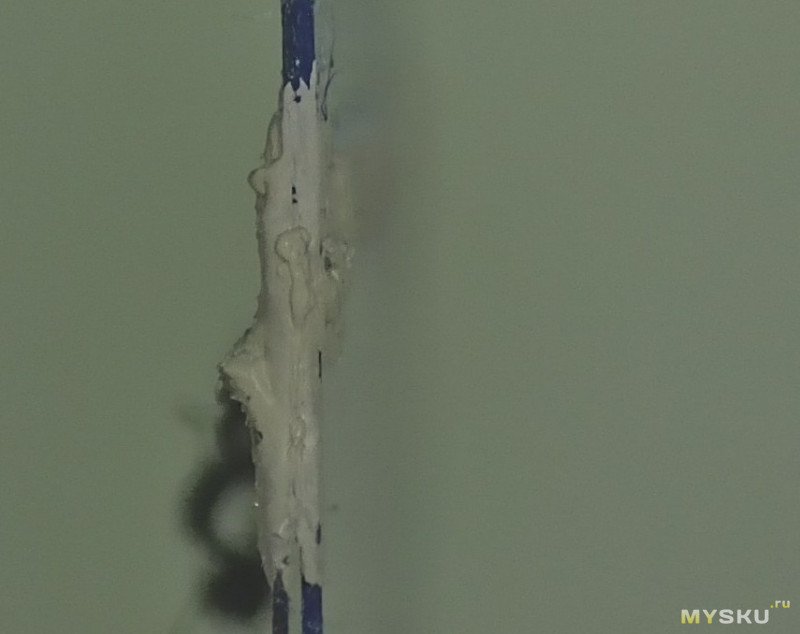

Клей из этого обзора
В итоге получилось два набора материалов, фотографии и результаты измерений.
Часть моей работы, попала в этот обзор.
Первый комплект:
— неисправный разъём
— результаты измерения сопротивления
Второй комплект:
— исправный разъём
— результаты измерения сопротивления

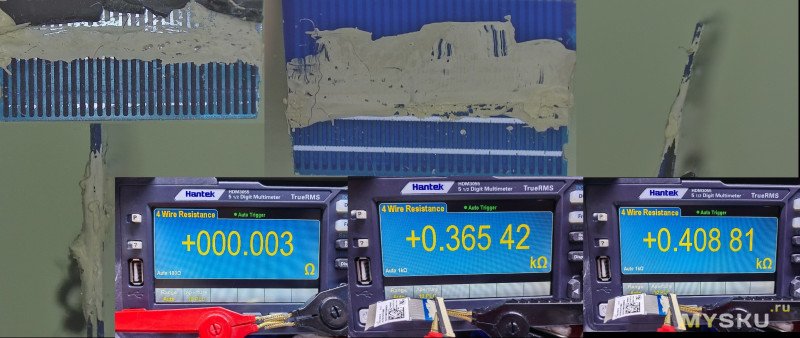

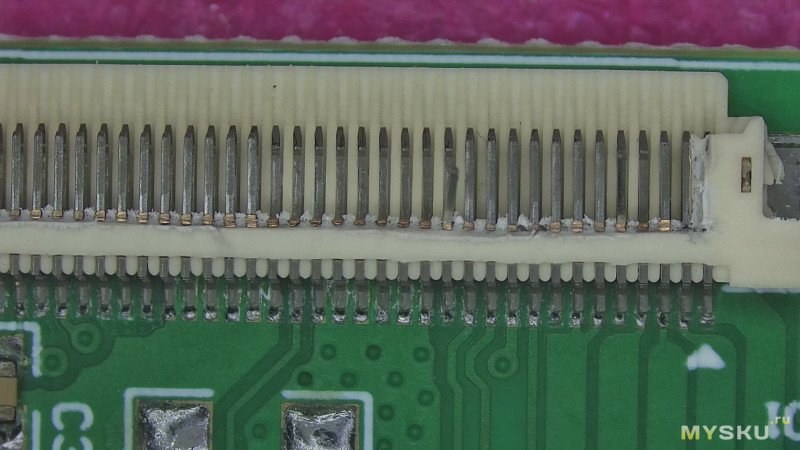

Неисправный разъем, вскрытие на «операционном столе» и фотографирование, подготовка шлейфа и измерения.

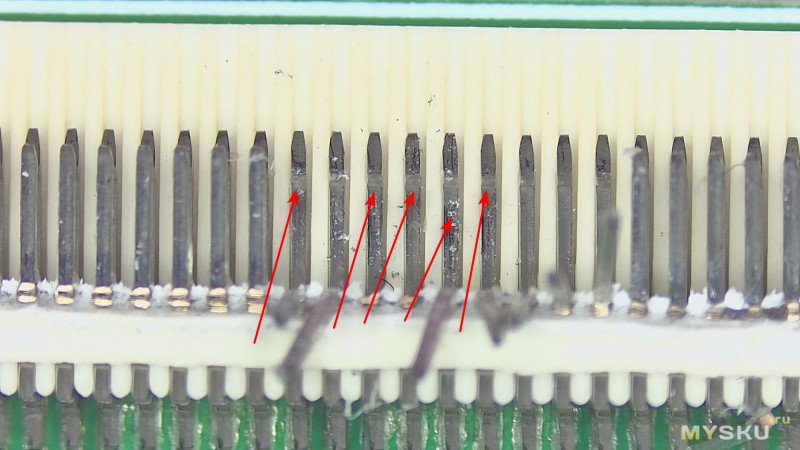

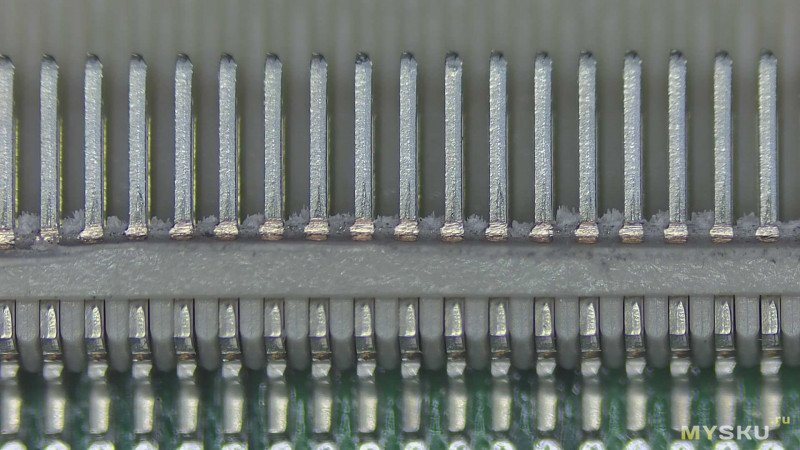

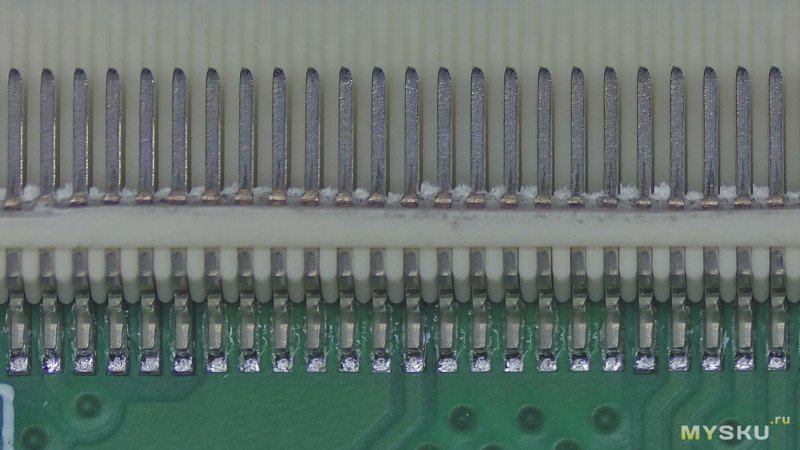

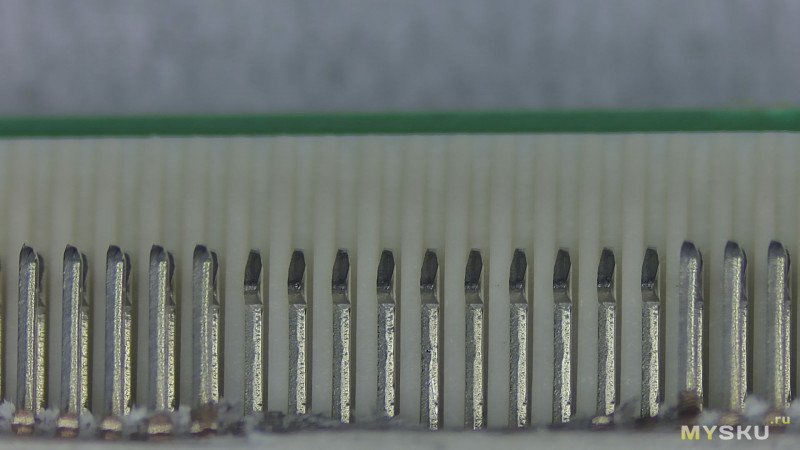

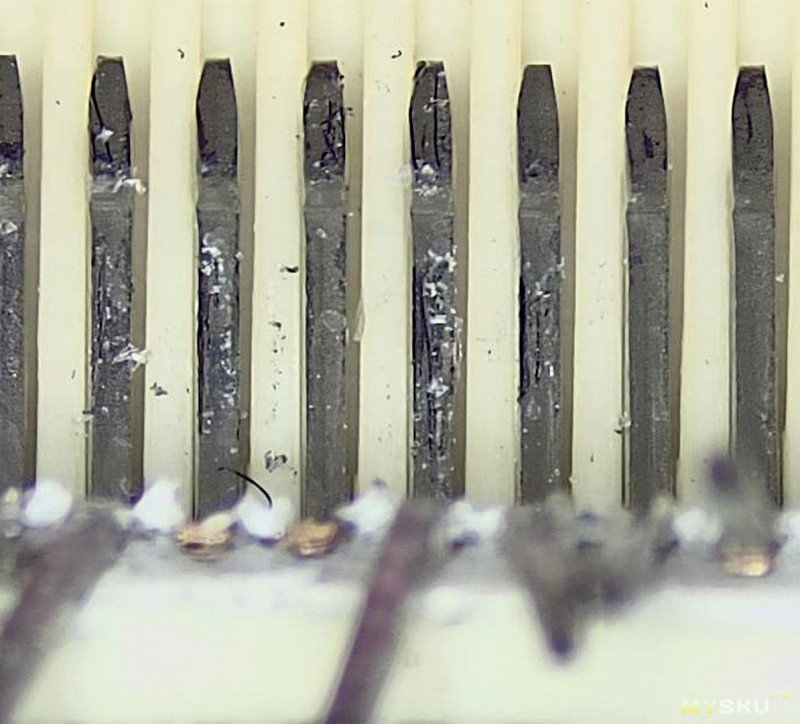

На фотографиях под микроскопом было заметно непонятное напыление — то ли окислы, то ли остатки флюса. Иголкой оно слегка соскребалось.

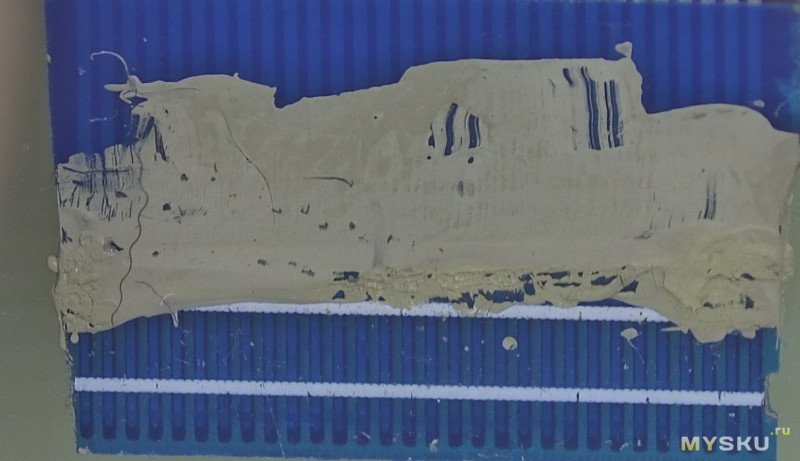

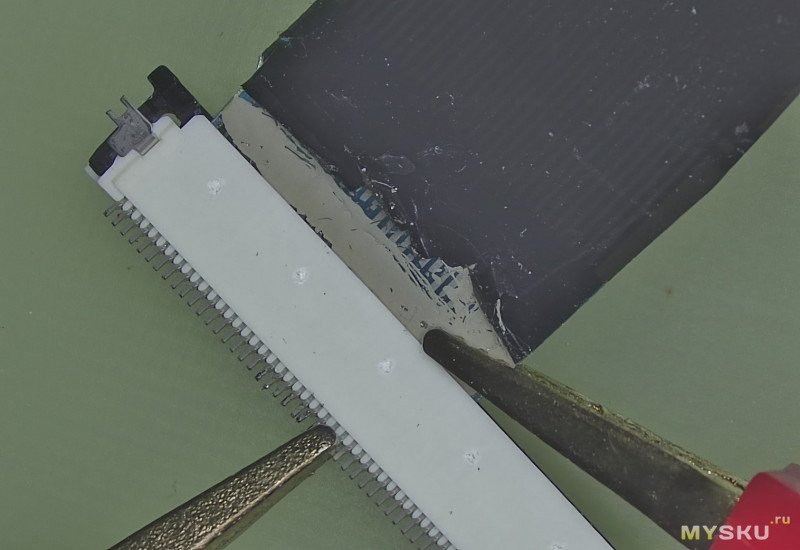

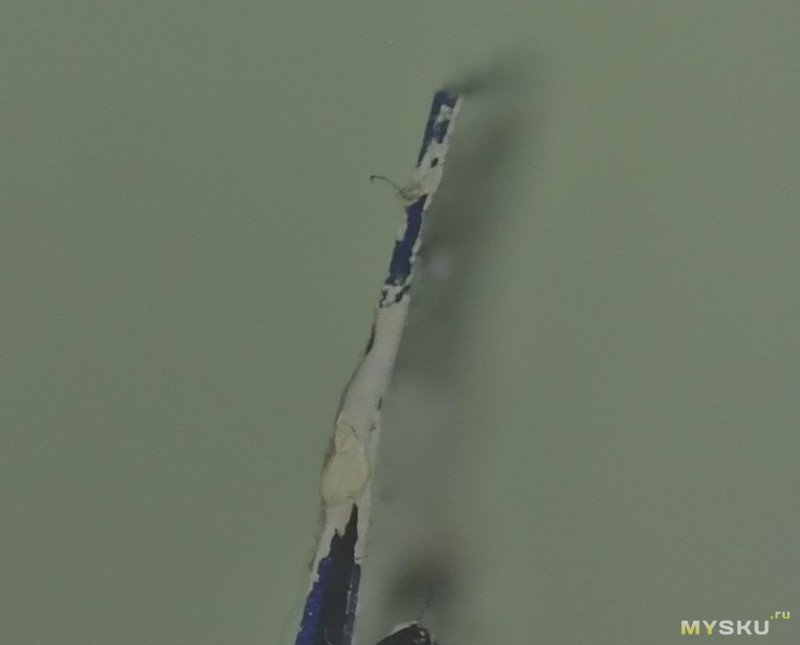

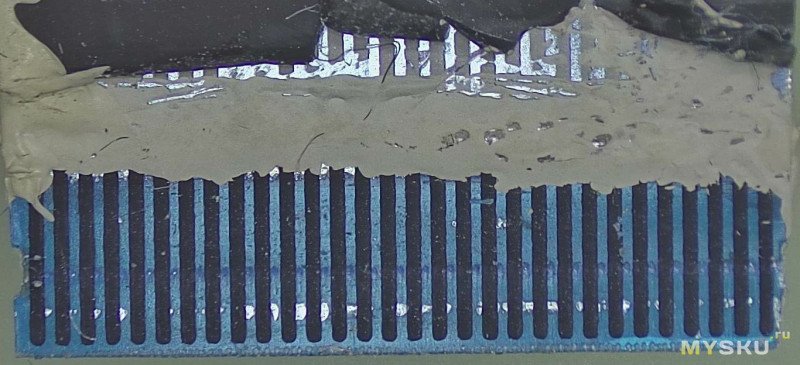

Шлейф был закорочен токопроводящим клеем по периметру, чтобы можно было подключиться к нему кельвиновыми «крокодилами».

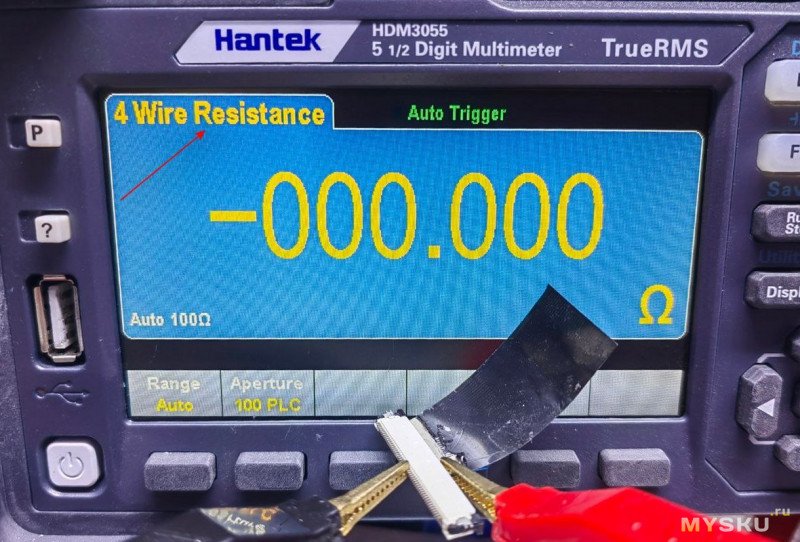

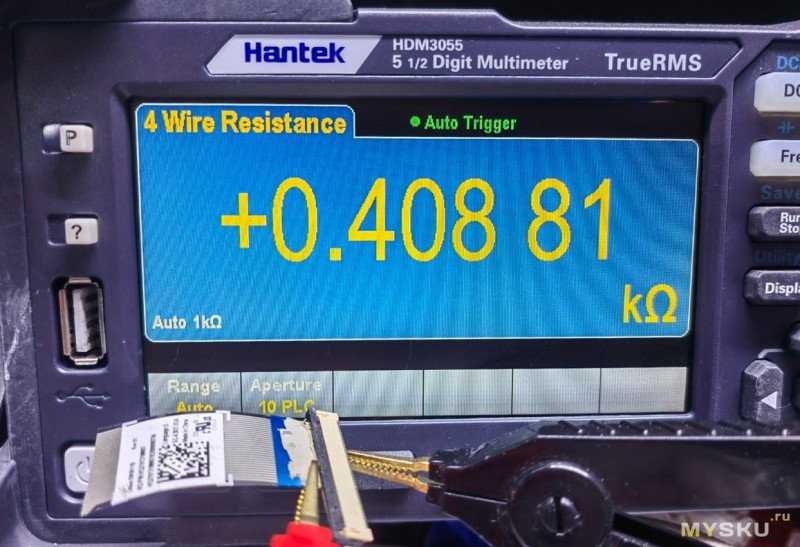

При измерениях показания «плавали» — от примерно 300 до почти 500 Ом

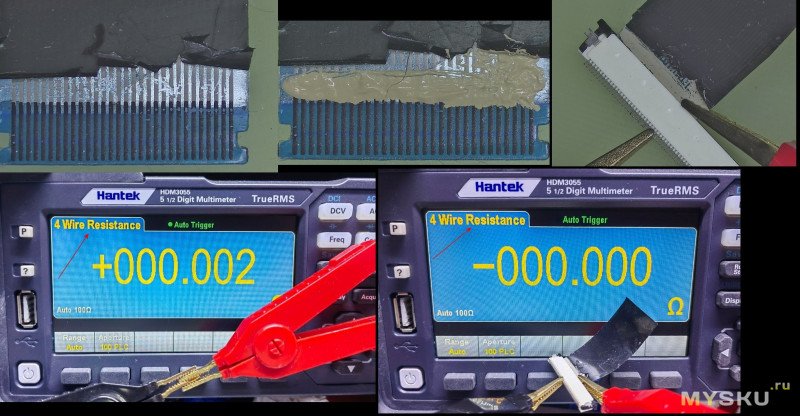

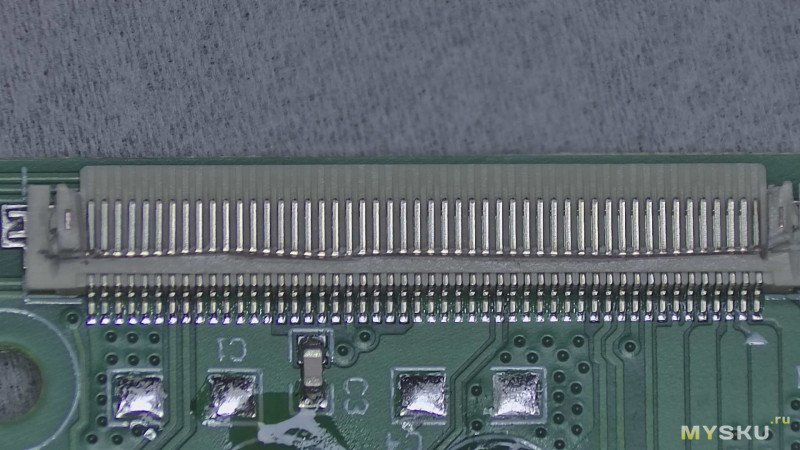

Исправный разъем, проделано все то же самое.

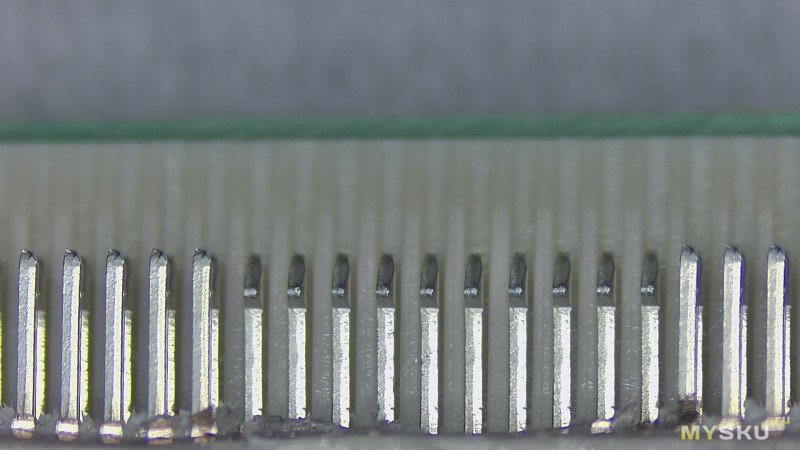

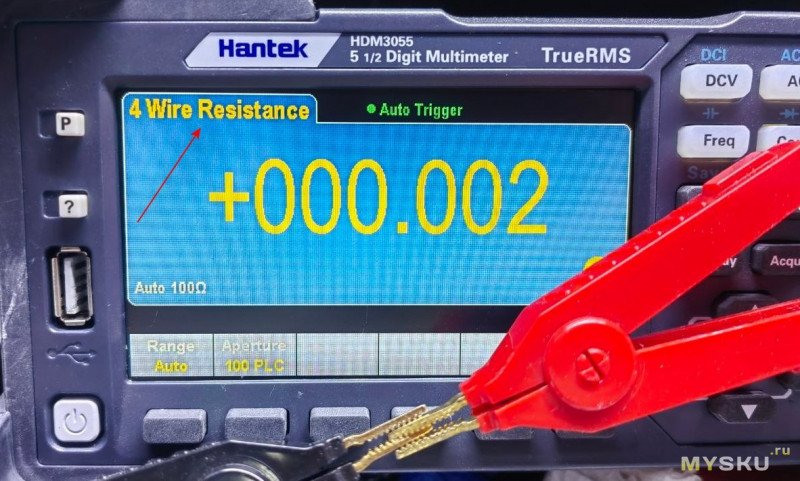

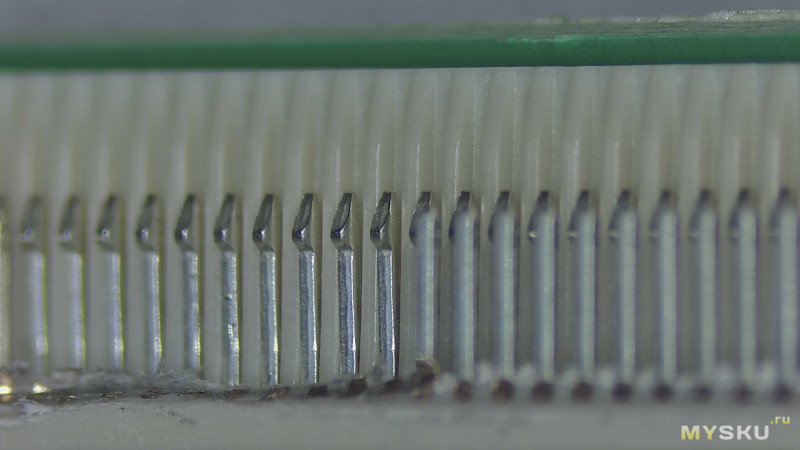

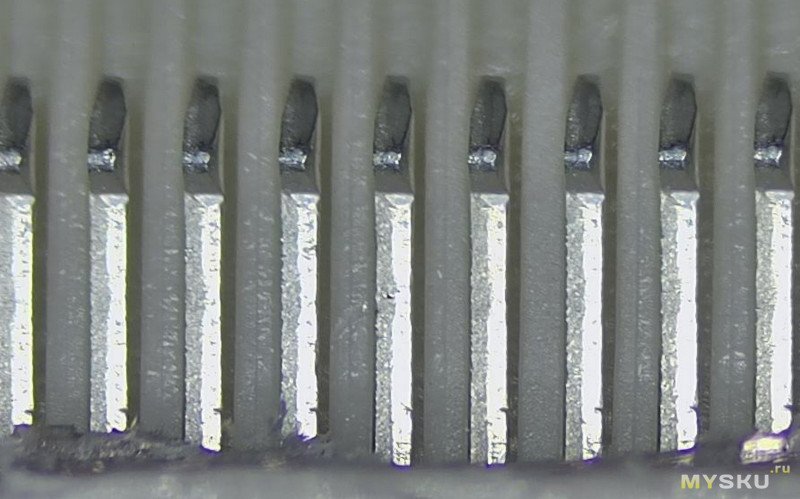

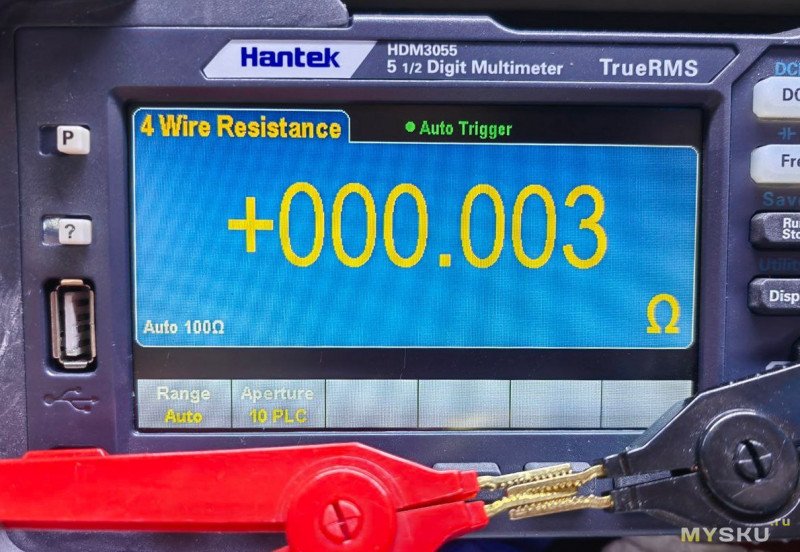

Контакты разъёма как с внешней, так и с внутренней стороны чистые. Измеренное сопротивление — низкое









Я не делал окончательных выводов о том, из-за чего возникла такая разница в качестве контакта у разъёмов. Причин может быть несколько. Возможно, сыграли роль не самые удачные условия хранения. Возможно, виновата окружающая среда, и на контактах осело какое-то вещество (хотя разъёмы до установки хранятся в лентах и бобинах и упакованы достаточно герметично). Не исключено и то, что проблемы возникли уже после пайки — например, из-за попадания флюса или его испарений.
Впрочем, установить точную причину я бы всё равно вряд ли смог. Моя задача была немного другой, проверить разъёмы и понять, в них ли проблема.
В результате удалось определить, что разъёмы из новой партии находятся в отличном состоянии. Платы из новой рабочей партии с этими разъёмами больше не страдают прежними «болезнями».
А вот поиски истинной причины произошедшего, это уже совсем другая история и немного не моя работа.
На этом обзор заканчиваю, на вопросы отвечу, обзор дополню.
Но небольшой вывод сделаю, если самостоятельно делаете закупки деталей, то и делайте входящий тест купленного, а иначе можно конкретно попасть.
ps. ссылка на магазин с качественными разъемами.
Обратился ко мне мой хороший знакомый с просьбой продиагностировать одну «небольшую проблему». Как это обычно бывает, «небольшая проблема» заключалась в том, что они изготовили целую партию плат… и не работает ни одна, вообще, совсем.
На диагностику мне передали примерно два десятка плат, несколько разъёмов из той самой установочной партии, а также несколько экземпляров из других партий — для сравнения.
Дальше началось то, что в медицине называется вскрытием, а в электронике — поиском того, кто же всё-таки виноват, разработчик, производство или очередная “немного улучшенная” партия компонентов, заглядывая на перед, виноватыми оказались разъемы.
Ниже — результаты этого небольшого расследования.
По определённым причинам я не могу показать фотографию всей платы. Поэтому на снимках будут только те участки, где присутствует разъём, а также сами разъёмы крупным планом. Секретность, понимаете ли — иногда даже разъёмы становятся почти военной тайной ))).
Что было сделано.
Разъёмы были аккуратно вскрыты фрезой (да, немного хирургии в электронике иногда неизбежно), продуты воздухом, но не мыты и затем сфотографированы под микроскопом.
Также были выполнены измерения контактов разъёма со вставленным в него шлейфом. Для этого я взял кусочек шлейфа, зачистил его, закоротил все дорожки между собой с обеих сторон и вставил в разъём. После этого проводил измерения сопротивлений по контактам.
Клей из этого обзора
В итоге получилось два набора материалов, фотографии и результаты измерений.
Часть моей работы, попала в этот обзор.
Первый комплект:
— неисправный разъём
— результаты измерения сопротивления
Второй комплект:
— исправный разъём
— результаты измерения сопротивления
Неисправный разъем, вскрытие на «операционном столе» и фотографирование, подготовка шлейфа и измерения.
На фотографиях под микроскопом было заметно непонятное напыление — то ли окислы, то ли остатки флюса. Иголкой оно слегка соскребалось.
Шлейф был закорочен токопроводящим клеем по периметру, чтобы можно было подключиться к нему кельвиновыми «крокодилами».
При измерениях показания «плавали» — от примерно 300 до почти 500 Ом











Исправный разъем, проделано все то же самое.
Контакты разъёма как с внешней, так и с внутренней стороны чистые. Измеренное сопротивление — низкое









Я не делал окончательных выводов о том, из-за чего возникла такая разница в качестве контакта у разъёмов. Причин может быть несколько. Возможно, сыграли роль не самые удачные условия хранения. Возможно, виновата окружающая среда, и на контактах осело какое-то вещество (хотя разъёмы до установки хранятся в лентах и бобинах и упакованы достаточно герметично). Не исключено и то, что проблемы возникли уже после пайки — например, из-за попадания флюса или его испарений.Впрочем, установить точную причину я бы всё равно вряд ли смог. Моя задача была немного другой, проверить разъёмы и понять, в них ли проблема.
В результате удалось определить, что разъёмы из новой партии находятся в отличном состоянии. Платы из новой рабочей партии с этими разъёмами больше не страдают прежними «болезнями».
А вот поиски истинной причины произошедшего, это уже совсем другая история и немного не моя работа.
На этом обзор заканчиваю, на вопросы отвечу, обзор дополню.
Но небольшой вывод сделаю, если самостоятельно делаете закупки деталей, то и делайте входящий тест купленного, а иначе можно конкретно попасть.
ps. ссылка на магазин с качественными разъемами.
Самые обсуждаемые обзоры
| +123 |
4196
163
|
| +69 |
2909
56
|
| +69 |
3365
56
|
Рекомендуется людям с избытком воды в организме.
Легко пьётся, способствует аппетиту и хорошему настроению.
Состав: вода — 60%, консервант (спирт этиловый) — 40% ©
а проблем с выживанием тут быть не должно, если сушить не забывать.
Разобрались — в корзине Wang-а разъёмы чудят. У них были плоские пружинные контакты и те от вибрации дребезжали на концевых ламелях плат — фирма на вибрацию свою технику явно не испытывала, хотя в описании и было указано что "может длительно работать в условиях сильной вибрации и ударов".
Пришлось заменять в крейте заводские разъёмы на свои, но со щёточными контактами которые в нашей аппаратуре стояли. А перепаивать корзину в которой стоит трёхслойная кросс-плата — занятие весёлое:) и я приткнувшись в уголке между блюмингом и ещё какой-то хреновиной делал это по старинке с помощью оплётки ободранной с РК50, паяльника и некоей матери.:) Ну а после спереди ещё и подрезиненную планку-прижим на гроверах добавили и всё, платы стали как вкопанные.
А вы говорите разъёмы! Да электроника это наука о контактах и в 95% неисправностей виноваты они.

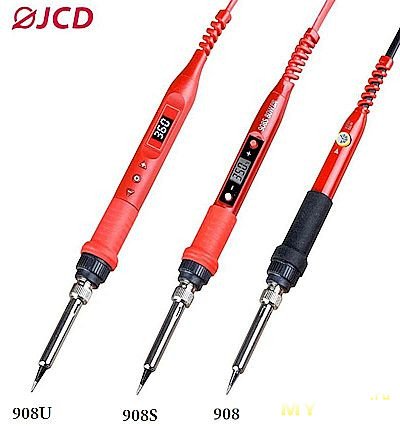

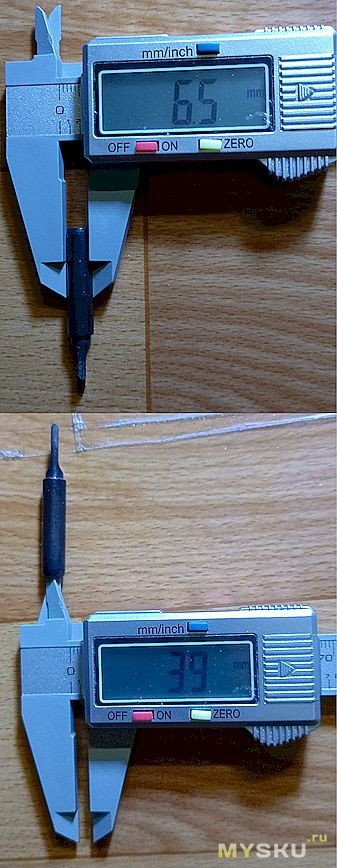

(в паяльники 908 ставится нагреватель на 60 Вт, в 908S и 908U на 80Вт) — те, первые по размерам (внутренний диаметр 4,0, внешний 6,5, длина корпуса 27 мм, полная длина 42 мм):
по посадочным размерам подходили к нему, но при работе с ними было ощущение что паяльник работает в половину мощности и многие вещи приходилось пропаивать обычным 60 Вт REXANT с 6 мм медным стержнем.

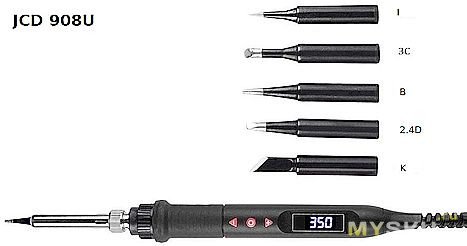

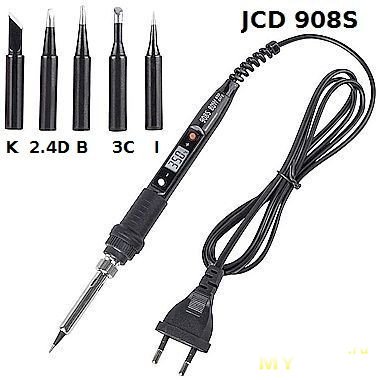

А когда приехал (потребовался чтобы не таскать) второй 908S там пришли жала сделанные не понятно по каким чертежам:

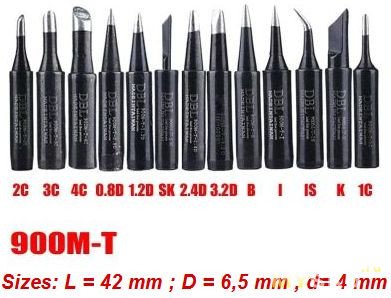

кстати, точно такие же типов B + I + K +3C + 2.4D кладут в дешёвые комплекты не зависимо от исполнения — цельно-медные, никелированная медь, композитные (не обгорающие, чёрного цвета, кстати в работе оказались лучшими). В итоге когда надоело по необходимости вилку дёргать:) купил JCD 908U, но уже зная какие жала пришлют сыскал нормальные — ими оказались жала производства DBL:

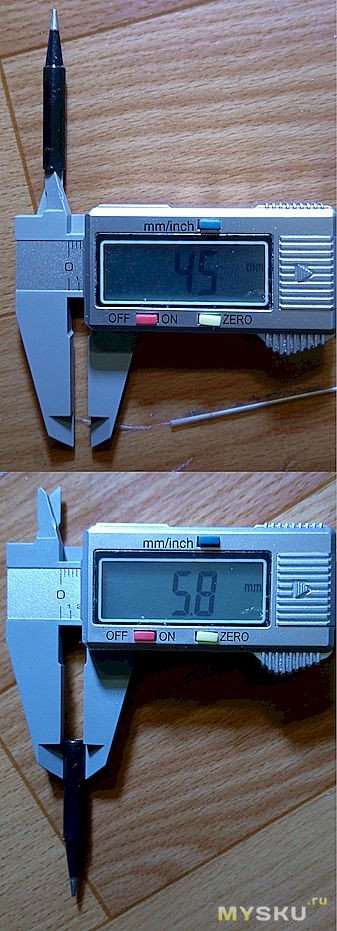

и выкинул то жало 900M-T-B которое завод на паяльник поставил — причины абсолютно те же — внутренний диаметр 4,5, внешний диаметр 5,7, при заводской настройке температуры 350°C поверенный термометр TM-902C показывает 187°C, а это далеко выходит за диапазон коридора коррекции паяльника ±99°C. Да, можно сделать двух шаговую коррекцию, но не в данном случае — исчерпаем доступный диапазон управления температурой. А с ними и коррекция не потребовалась — массивный (толщина металла 1,6 мм) латунный контакт зажима Кельвина:
И, честно говоря, мне лично из фоток не видно.

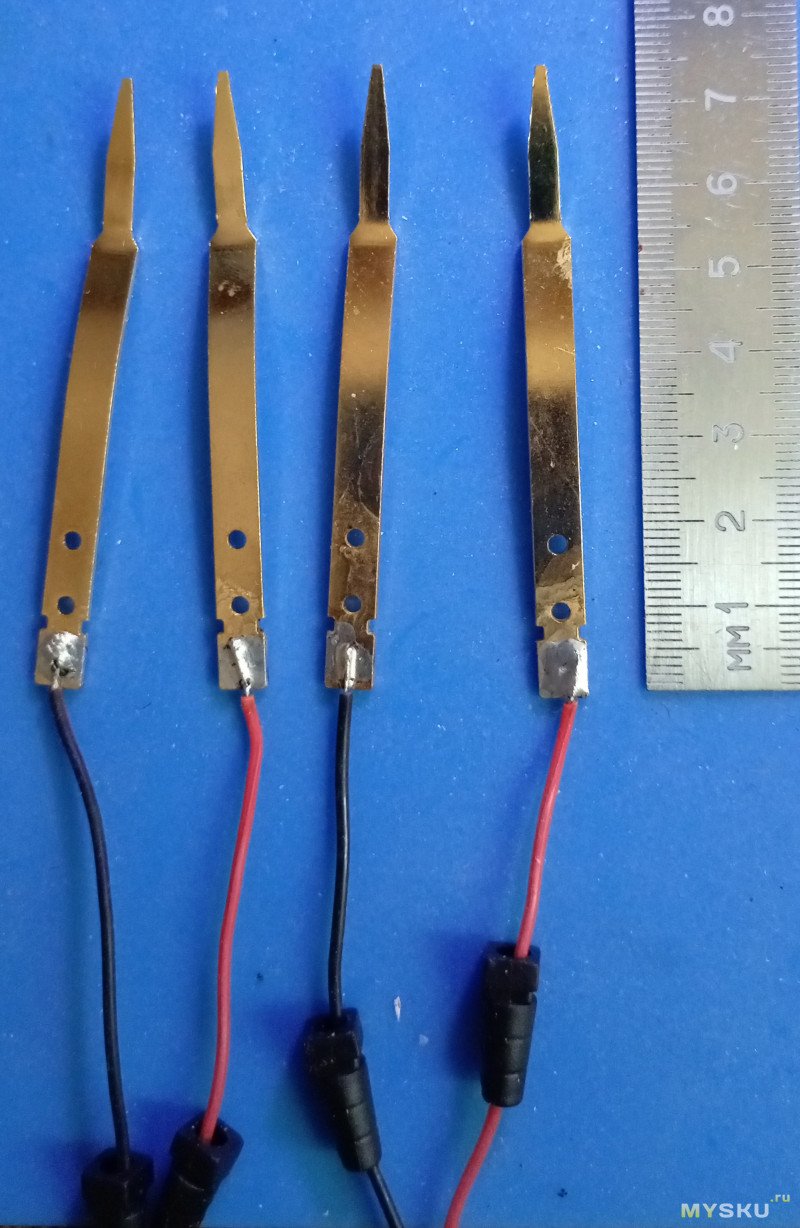

А потом повторите этот опыт с латунными, медными или серебрёнными контактами.
Будет интересно — в зависимости от того как коснулись друг друга никелированные контакты увидите от долей до десятка ом, а у других значение близкое к нулю или сопротивление проводов. А с напряжением — все контакты кроме никелированных позволят измерить малые сигналы, а никелированные могут сработать как… изолятор!

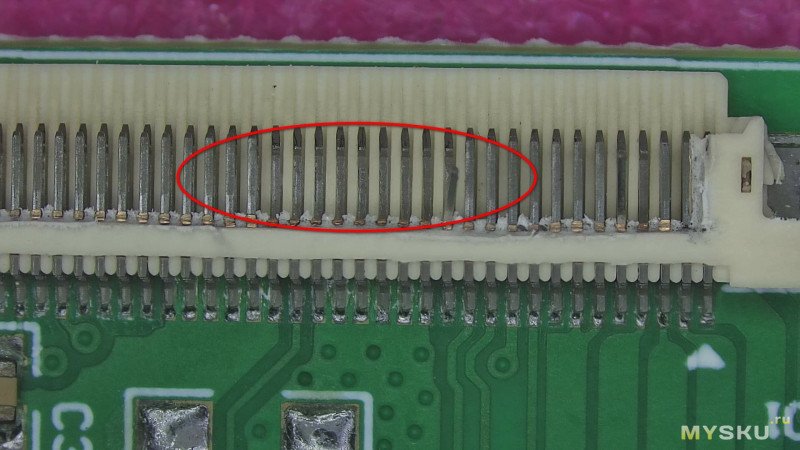

Секрет довольно простой. При съёмке некоторых фото, использовался поляризационный свет и поляризационный светофильтр. В таком режиме нормальные места пайки выглядят равномерно тёмными и практически не отражают свет — всё выглядит спокойно и однотонно и неопытному глазу кажется что это коррозия.
