FNIRSI FNB-C2, USB-тестер

В этот раз у меня на столе устройство, которое формально числится в новинках — USB-тестер Fnirsi FNB-C2. Хотя, положа руку на сердце, обзоров на него в сети вышло уже столько, что эффект свежести слегка улетучился. Казалось бы, писать по следам коллег проще — изучай чужой опыт, собирай статистику. Но в то же время задача усложняется, всегда есть риск скатиться в унылое перечисление уже известных фактов, ведь кажется, что всё уже сказано и разобрано до винтика. Тем не менее, покрутив тестер в руках и прогнав его через свои сценарии использования, я понял, что вставить свои «пять копеек» и добавить несколько интересных деталей к общей картине мне всё-таки есть чем. Так что давайте разбираться.

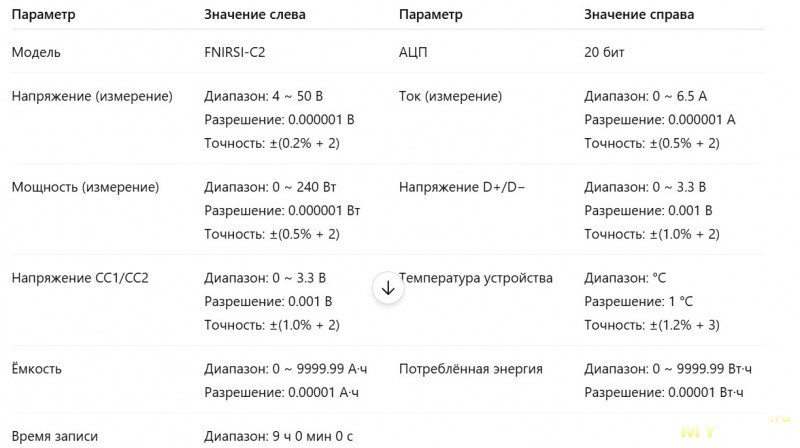

Немного характеристик с сайта производителя
◉ 20-битный АЦП и разрешение 7 знаков, лабораторная точность измерений
◉ Поддержка PD3.1 (EPR) и UFCS, автоматическое определение протоколов быстрой зарядки
◉ Широкий диапазон 50В / 6.5А / 240Вт, покрытие всех сценариев USB-C
◉ Двухрежимный тест пульсаций и запись кривых до 9 часов, профессиональный анализ питания
◉ Чтение E-Marker и симуляция кабеля, полная диагностика USB-C кабелей
◉ Статистика энергии по 10 группам, расчет ёмкости и эффективности аккумулятора
◉ Мониторинг PD и преобразование QC-PD, диагностика совместимости быстрой зарядки
◉ 1.54-дюймовый HD-дисплей, поворот изображения в 4 направлениях и подключение к ПК без драйверов

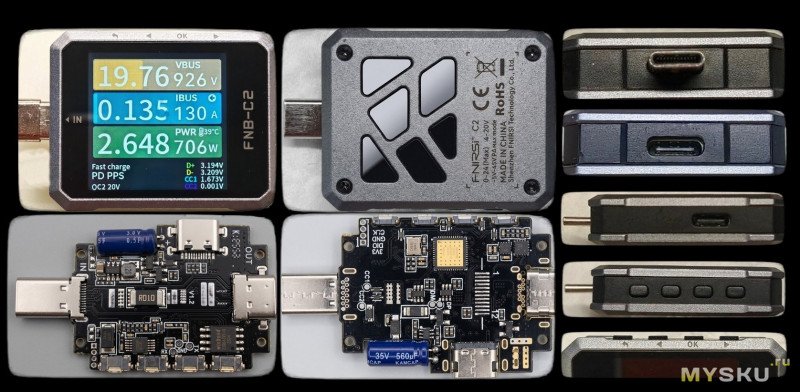

Внешний и внутренний мир
Что можно отметить:
-компактные размеры, 46 × 36 × 12 мм, вес—около 25 г, чуть крупнее популярного тестера Power-z
-металлический корпус, с пластиковыми вставками
-качество сборки, пайка, качество монтажа, отличное.
-расположение кнопок удобное и логичное.

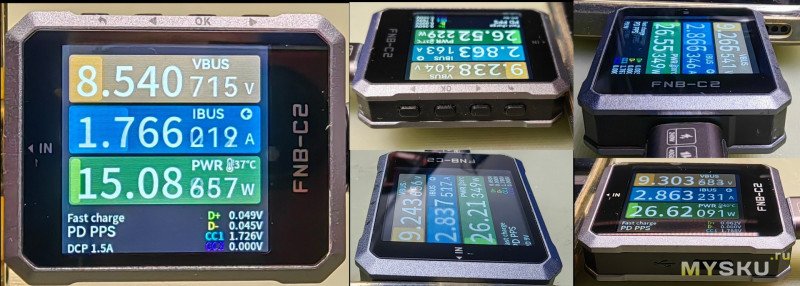

Экран
Фотографии без обработки при ярком местном освещении.

Яркости экрана достаточно для использования на улице в условиях рассеянного света, однако под прямыми солнечными лучами её всё же не хватает для комфортной работы. К углам обзора претензий нет — информация отлично считывается с любого направления. А вот к размерам некоторых надписей, есть вопросы. На дисплее много свободного места, поэтому некоторые шрифты могли бы быть и крупнее. Функция автоматического поворота экрана работает исправно, при желании её можно отключить в меню.

===============================================================

Что у нас дальше?

Разъёмы

Type-C male,
Type-C female,
отдельный HID/PC порт

Закончили с внешним и внутренним видом, посмотри на интерфейс и пункты меню.

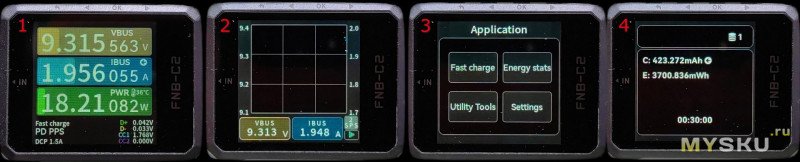

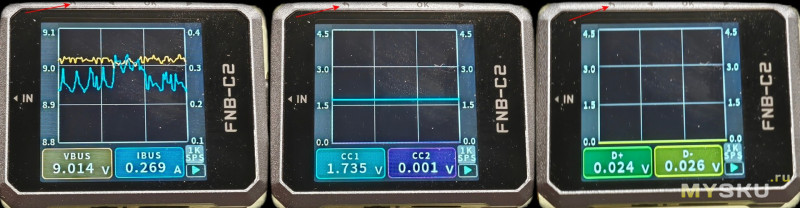

Основные четыре окна тестера
Передвигаться между окнами можно с помощью стрелок, а заходить в меню — нажатием кнопки ОК, которая удобно расположена прямо между ними. В некоторых меню длительное удержание ОК меняет скорость измерения или ставит его на паузу. Выйти из подпункта или меню можно кнопкой Возврат↵.
Кнопка Возврат↵.также имеет двойную функцию, в окне номер 2, меняет каналы измерения

Как я уже упоминал, подробно останавливаться на пунктах меню тестера я не буду — это в деталях разобрано в многочисленных обзорах до меня. Вместо этого я постараюсь сосредоточиться на некоторых технических нюансах, о которых почему-то не пишут. Я наткнулся на них в процессе реального использования и затем подтвердил во время проведения тестов.

Направление имеет значение, или сюрпризы с измерением тока

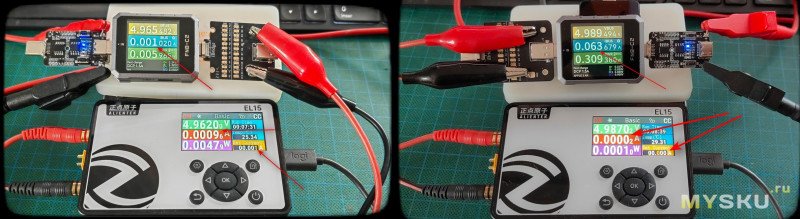

Главный сюрприз, на который я обратил внимание: тестер выдает разные показания тока в зависимости от направления подключения. Если подключать его строго по маркировке — то есть разъемом «IN» в блок питания, а нагрузку (смартфон, планшет или повербанк) в разъем со стороны надписи «FNB-C2» — мы получаем максимально точные цифры. Более того, хочу особо отметить: при таком «прямом» подключении прибор измеряет ток точнее большинства тестеров из моего парка, обходя по этому параметру Power-Z!


Но стоит только перевернуть тестер и пустить ток в обратном направлении, как картина меняется: прибор начинает стабильно завышать показания на 63-70 мА. Если вы заряжаете мощный повербанк током в пару ампер, на эту разницу можно закрыть глаза. Но если нужно измерить токи покоя, потребление какого-нибудь фитнес-браслета (слаботочку) или точно отследить момент окончания заряда — такая погрешность уже становится критичной.


И в фотографиях
Справедливости ради стоит отметить, что подобная зависимость показаний от направления тока — отнюдь не эксклюзив Fnirsi. Такая же особенность встречается и в тестерах других производителей, просто в обзорах об этом нюансе почему-то мало кто упоминает.

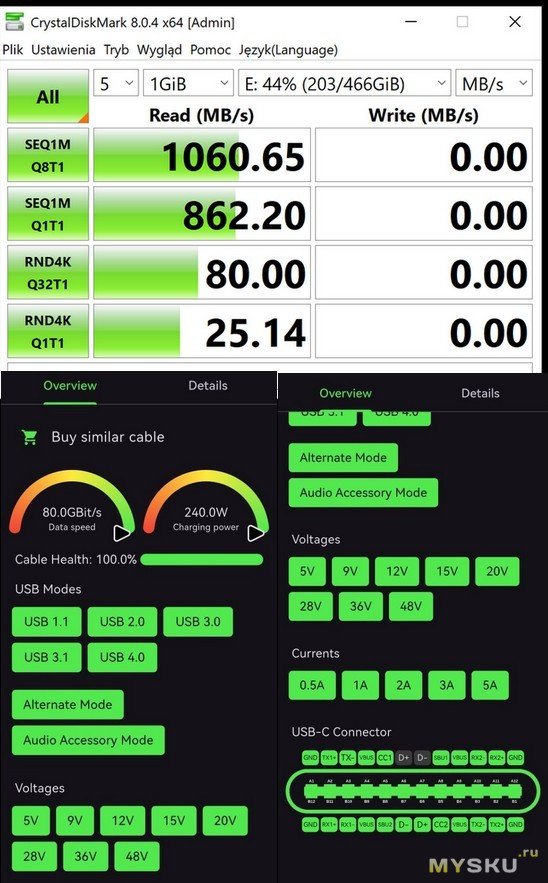

Как я уже отмечал ранее, тестер имеет полноценный сквозной канал: он не влияет на скорость передачи данных и физически дублирует все контакты. Практическое подтверждение тому — тест скорости (чтение данных внешнего USB диска) и показания тестера кабелей BLE caberQU. В качестве стенда я установил FNB-C2 прямо в разрыв кабеля стандарта Thunderbolt 5 (TB5).

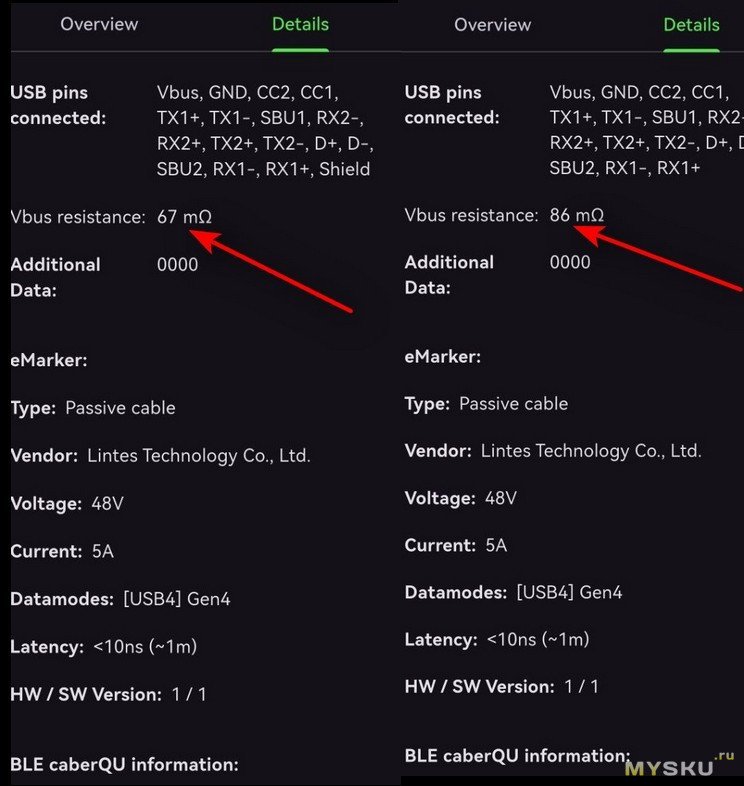

Также с помощью тестера кабелей BLE caberQU я проверил собственное сопротивление FNB-C2. Результат измерений составил 19 миллиом (разница между измерением с тестером и чистым кабелем).

На этом приятные сюрпризы не заканчиваются.

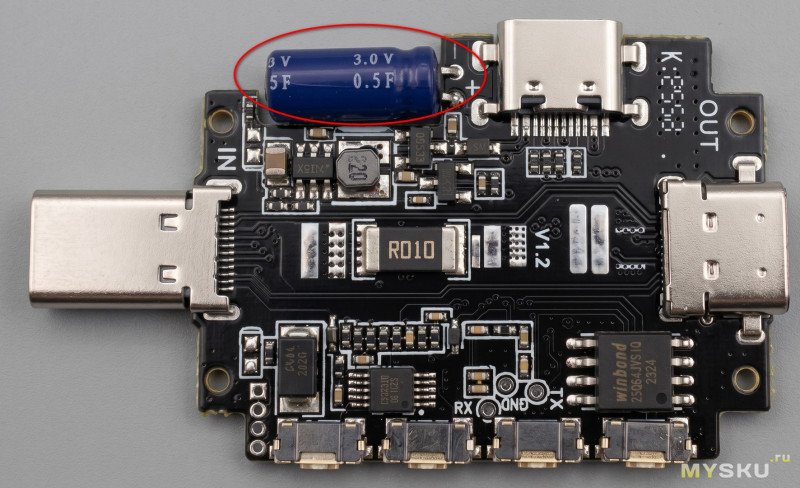

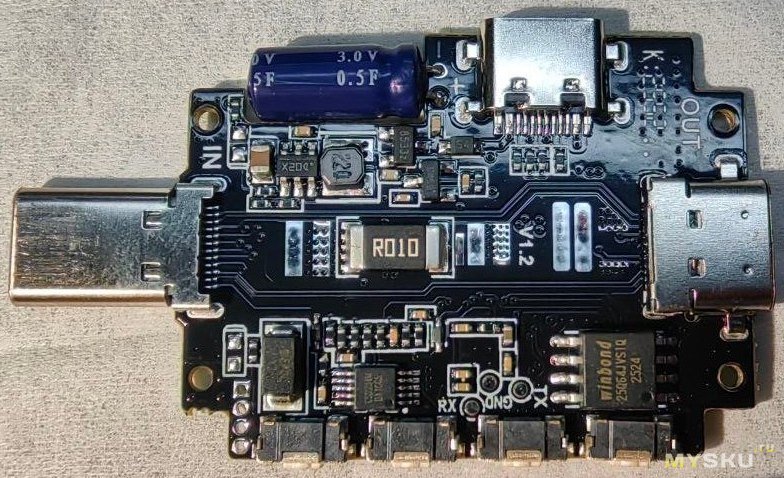

Внутри FNB-C2 установлен ионистор, заряда которого хватает на поддержание работы прибора в течение 5–6 секунд без внешнего источника. Эта фишка выручает при кратковременных пропаданиях питания. Например, при замере емкости повербанка процесс не сбросится, если случайно отошел контакт или по каким то причинам повербанк перегрузился или питание перегрузилось.

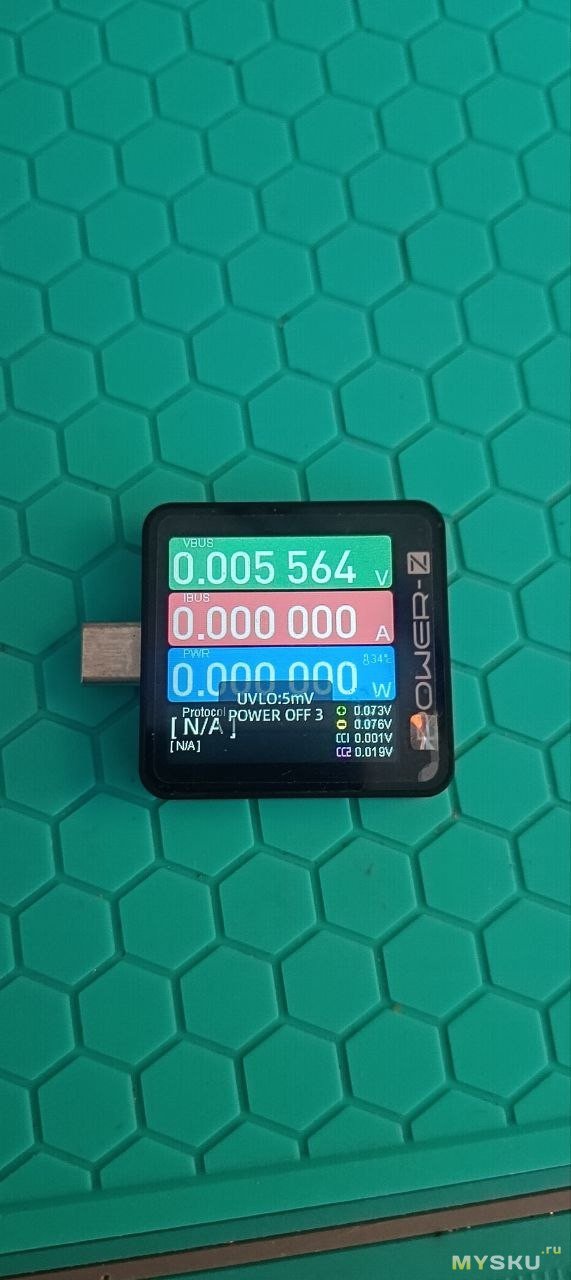

Другой частый сценарий, когда заряжаемое устройство (планшет или ноутбук) кратковременно отключает питание при смене протоколов зарядки(или неисправности), тестер не тухнет и продолжает фиксировать напряжение и ток, хваленый Power-Z в таких ситуациях зачастую пасует и уходит в перезагрузку вместе с нагрузкой.

Подведем итоги, тестер мне понравился несмотря на некоторые недоработки, но благодаря точности измерения и отсутствию перезагрузки и моргания(что регулярно было с другими тестерами) FNB-C2 стал основным моим тестером, мне важны в первую очередь скорость показаний и отсутствие перезагрузки, а не скорость перебора протоколов.

Плюсы:
-Встроенный ионистор поддержки питания на 0.5F (просто огромный плюс), что позволяет контролировать работу устройства при перезагрузках блока питания или PowerBank, опять же этого не хватало в Power-Z.
-И самое важное для меня, работа с малыми токами.
-Полноценный сквозной канал, все пины USB-C

Минусы:
Долго тестирует протоколы, но с каждой новой прошивкой, время тестирования сокращается, значит алгоритмы определения протоколов улучшают.
Хотелось бы дисплей поярче.
Мелкие шрифты, есть место укрупнить.
Слабое программное обеспечение под Windows, большое поле для доработки.

По традиции, на вопросы отвечу, обзор дополню.
