Силовой разъём XT90: серьёзный размер, большие токи. Проверяем пайкой и перегревом

Предыдущая часть была про разъёмы XT60 (у которых ток коммутации до 30А/60А). Ради интереса взял коннекторы побольше и посерьёзнее. Кратковременный ток заявлен аж до 90А, долговременный поскромнее — 40А. Зачем? Куда их применять? Тут уж придумывайте сами. Моё дело проверить да рассказать. В моей схеме на базе акка LiFePO4 даже 40А долговременно это непозволительная расточительность. Работаю над экономией пока что.

В обзор всё так же приглашаются все кто держит паяльник в руках; кто не умеет паять, но его  не остановить; кто не хочет, но умеет.

Лёгкое чтиво ©
Кабели резал, но мало

Структура обзора:
Характеристики — Упаковка и комплект — Внешний вид — Замеры и пайка — Выводы

Количество знаков: ~ 7 500
Время чтения: ~ 5-6 минут

Вместо пролога. Кратко. XT90 — это «более взрослая» версия популярного типа силового разъема который, обеспечивает надежное и высокоамперное (в модели ХТ60 — до 60A, а в ХТ90 — до 90А) соединение для аккумуляторов, контроллеров и других компонентов, благодаря контактам с большой площадью и прочному нейлоновому корпусу, устойчивому к высоким температурам.
Возможные сферы применения: RC-модели крупного масштаба (машины, лодки, самолёты с высокими токами), дроны и тяжёлые БПЛА (питание, распределение мощности), электровелосипеды, самокаты, скутеры (аккум ↔ контроллер), электрокары / детские электромобили (низковольтные силовые цепи), силовые аккумуляторные сборки (LiPo / LiFePO₄ 12–24 В), инверторы и DC-DC, преобразователи средней мощности, лабораторные и тестовые стенды (быстроразъёмное питание), портативные электростанции, power box’ы, робототехника, самодельные платформы, временные силовые соединения (где нужен разъём, а не болтовое соединение).

Из очевидных преимуществ: прочность, плотность соединения, безопасность соединения, компактность (всё ещё компактность, но уже существенно крупнее ХТ60, устойчивость к высоким токам и температуре.

Характеристики

Модель: XT90H-F XT90H-M
(F и M это «мама» и «папа», H это защитный колпачёк)

Примечание: на фото на странице товара есть надписи Amass, на моих экземплярах их не было, но к качеству вопросов не имею


Рассчитан на напряжение до: DC 500V

Максимальный непрерывный ток/мгновенный ток: 40A/90A

Материал контактов: Медь с золотым покрытием (Gold-plated Copper)
Материал изоляции: PA66 (Полиамид 66, Нейлон 66, прочный, жесткий термопластик с отличной химической стойкостью и высокой термостойкостью)

Класс огнестойкости: UL94V-0 (самогашение в течение менее 10 секунд после удаления пламени; не допускается образование горящих капель)

Температура использования: от -20℃ до 120℃

Способ подключения: пайка

Упаковка и комплект

Из упаковки просто пакетик.

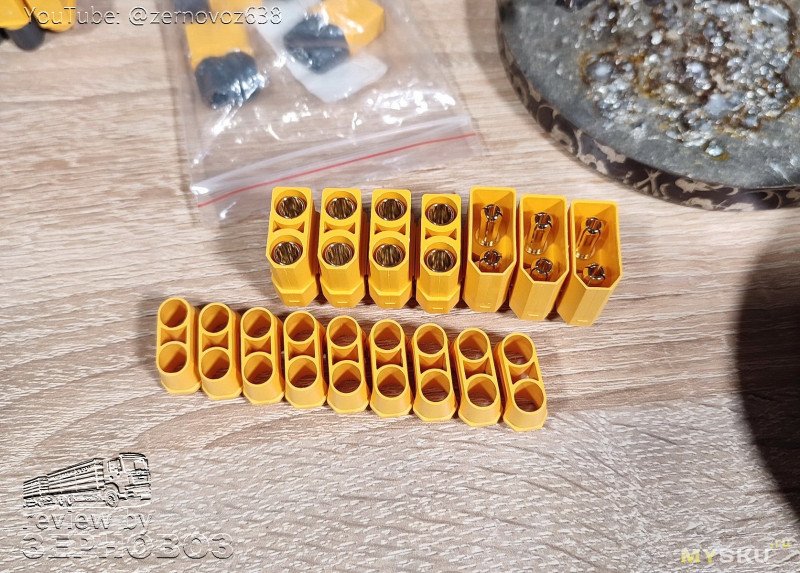

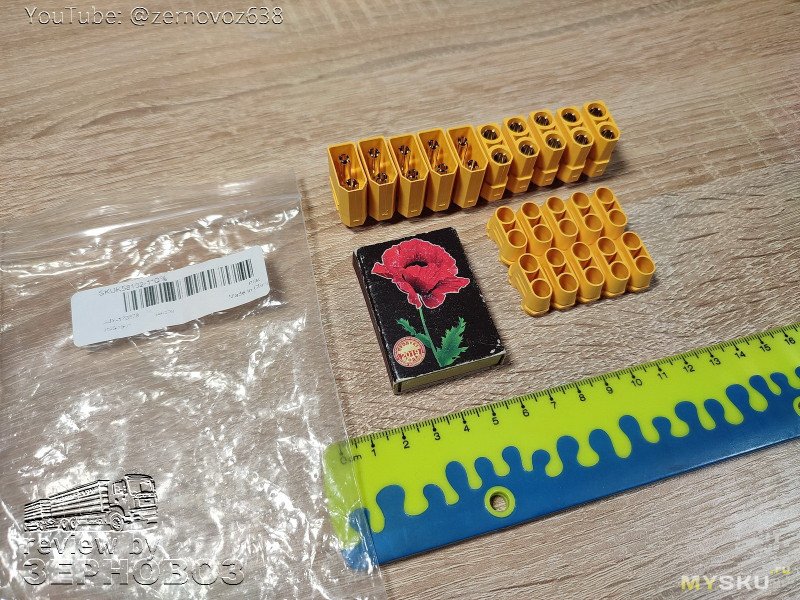

В комплекте 10 единиц (штук) разъёмов, по 5 штук «мама» и 5 штук «папа». Также в комплекте 10 штук защитных колпачков.

защитные колпачки стягиваются/отщёлкиваются с очень большим усилием

Внешний вид

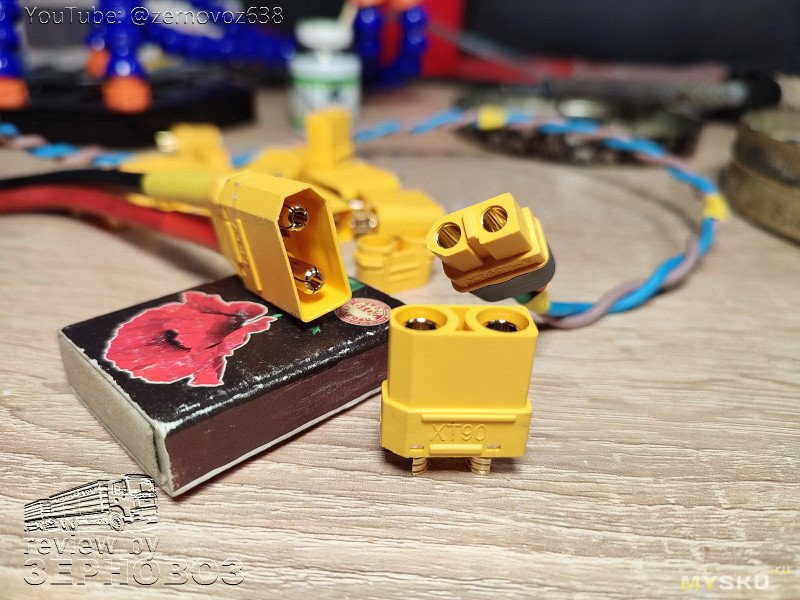

Качество изготовления высокое. Вообще без вопросов. Напильник не требуется. И перочинный ножик также.

Повторюсь, что у предыдущих была маркировка Amass и на фото у продавца у этих также эти надписи есть. Но у меня в комплекте без таких надписей. Из хорошего — визуально и в пайке себя показали хорошо.

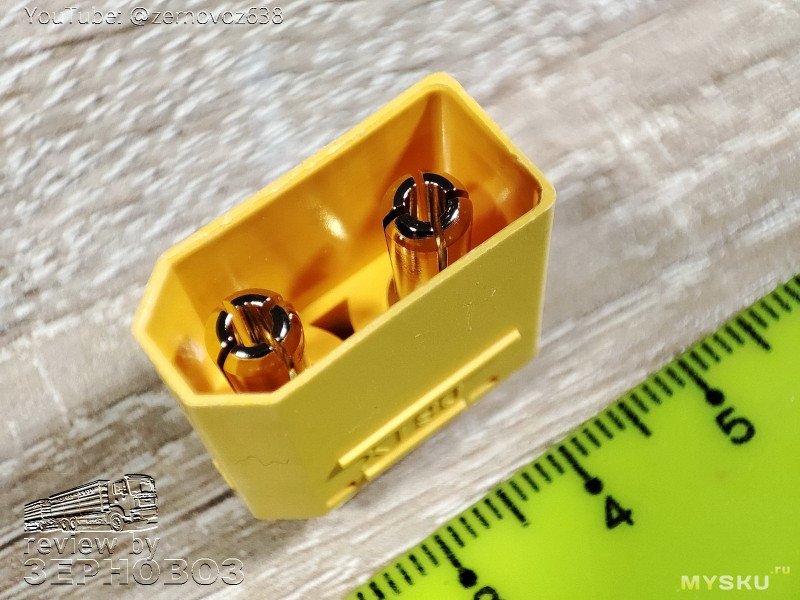

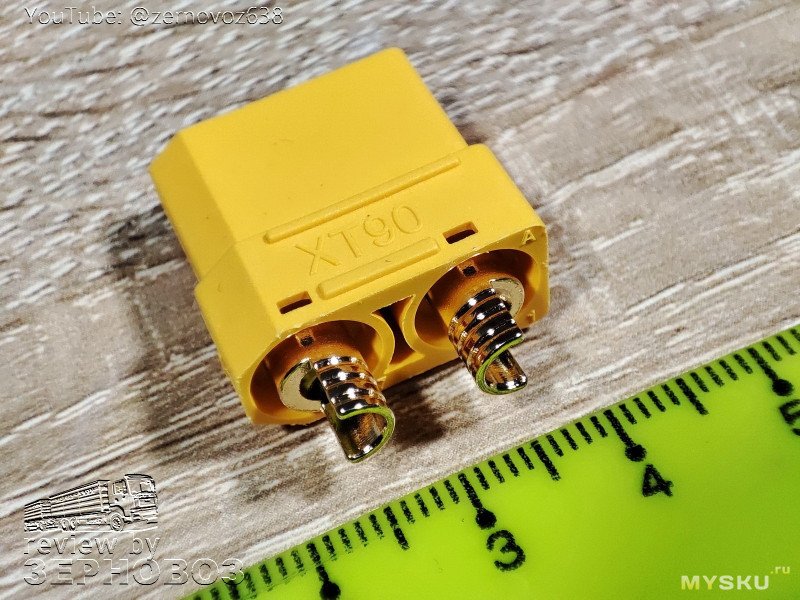

контакты, места для пайки

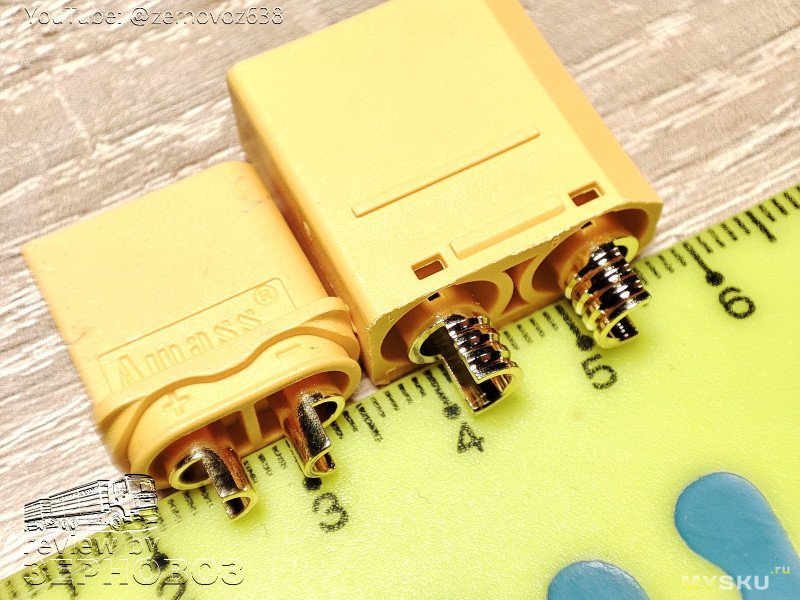

сравнение с ХТ60,

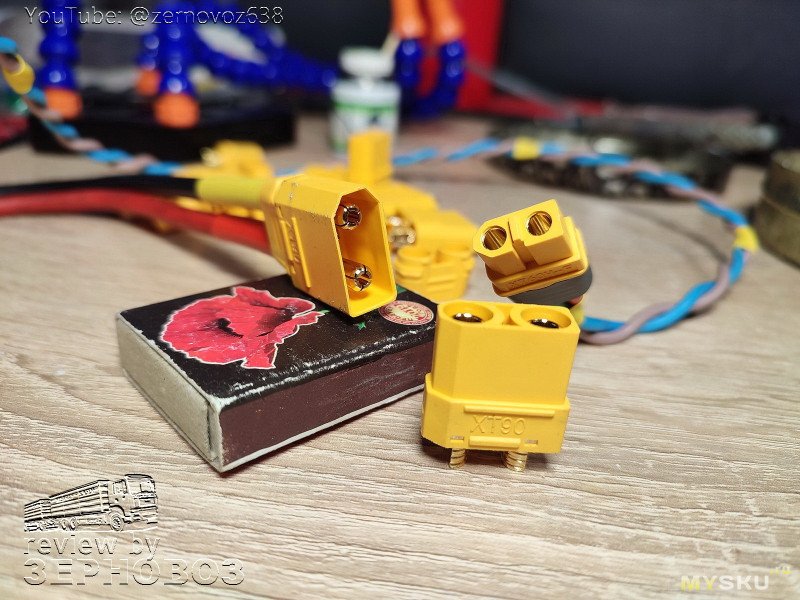

ХТ90 реально прям крупнее

Замеры и пайка

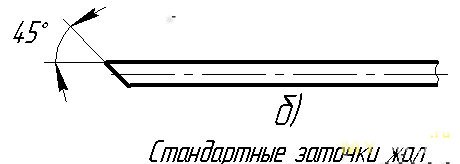

Внимание!!! Опять прошу убрать от экранов женщин и детей, а также лиц с неуравновешенной психикой. Паял специально максимально неаккуратно и паялом 40Вт (ЭПСН-40) без регулировок и прочих вкусностей. Заодно проверил как поведёт себя пластик и сами контакты.

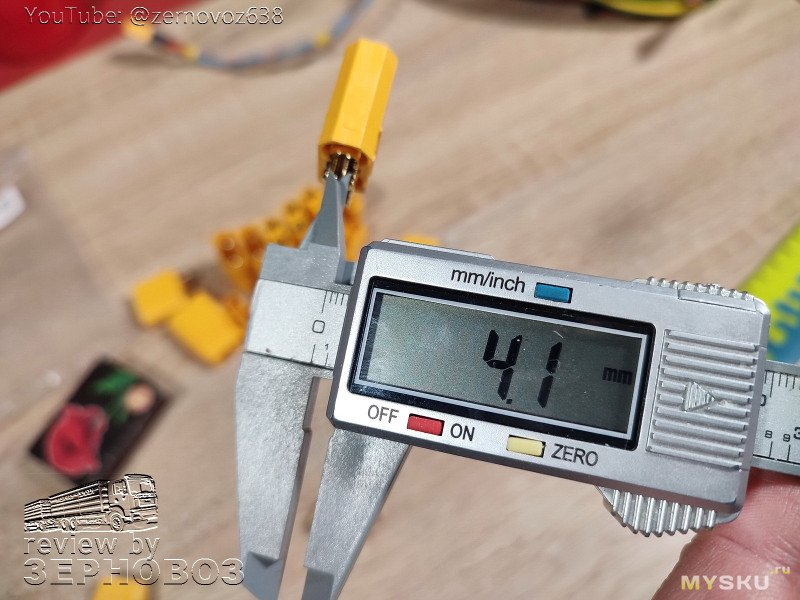

Стакан под кабель диаметром 4.1мм — это примерно 13.2 мм² если верит формулам, но это теория.

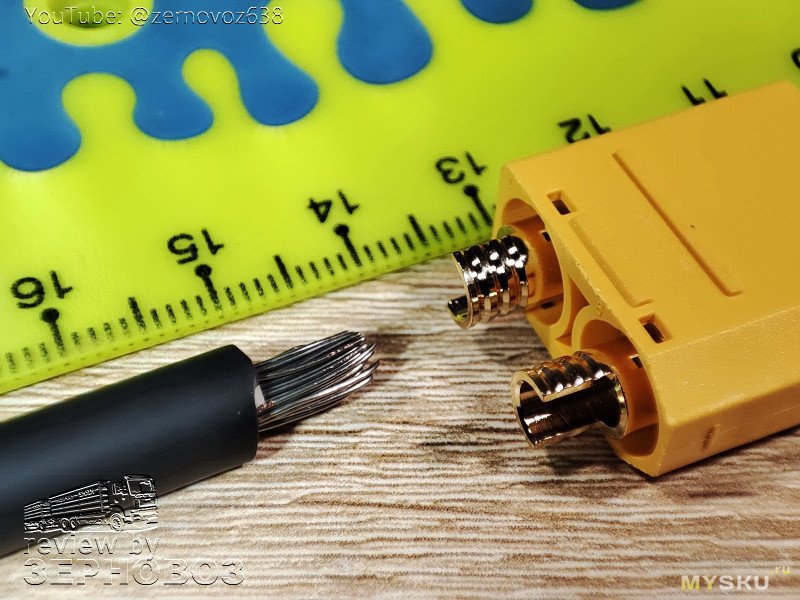

А вот практика — покупал кабель 10мм.кв — влазит с трудом, если облудить то я лично точно не впихну, уж простите, что-то из плеч, что-то ниже

Но тут есть и нюанс — паял всё тем же 40Вт ЭСПН, он не осилил даже облудить кабель, куда там ему проплавить эту сборку. Но вообще у кого руки попрямее — в теории всё реально. Редко отступаю, особенно в схватке с кабелями. Но здесь взял паузу.

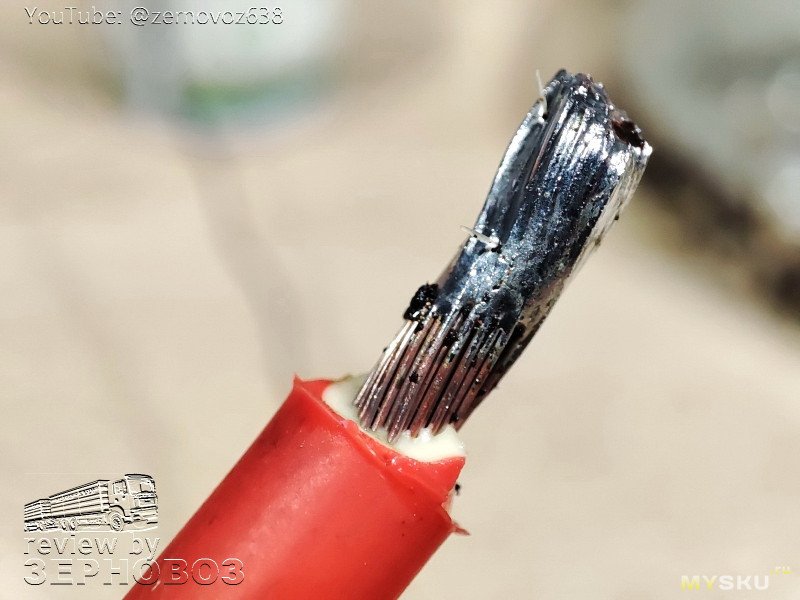

поэтому отрезал кусок кабеля 6мм.кв и уже далее упражнялся с ним, лудился также туговато, но если вдруг у кого только такой же нищебродский паяльник, но большое желание — то облудить кабель вполне можно

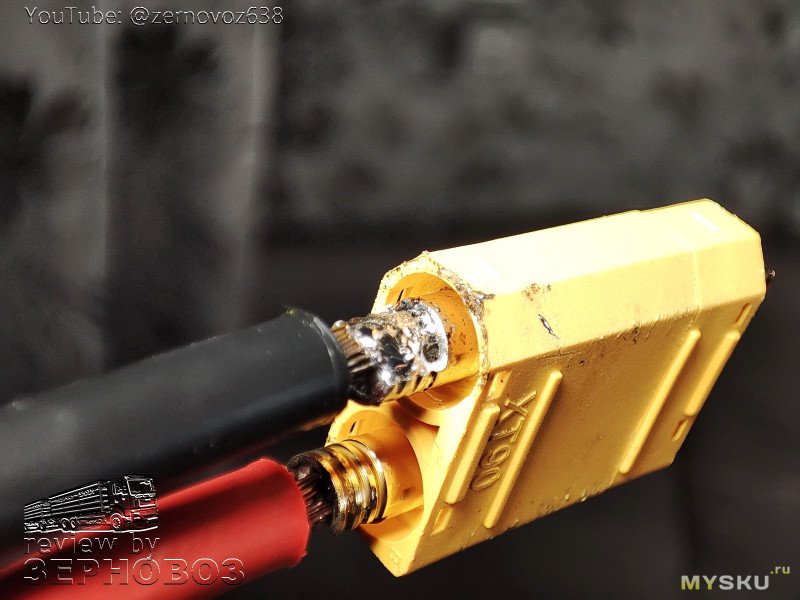

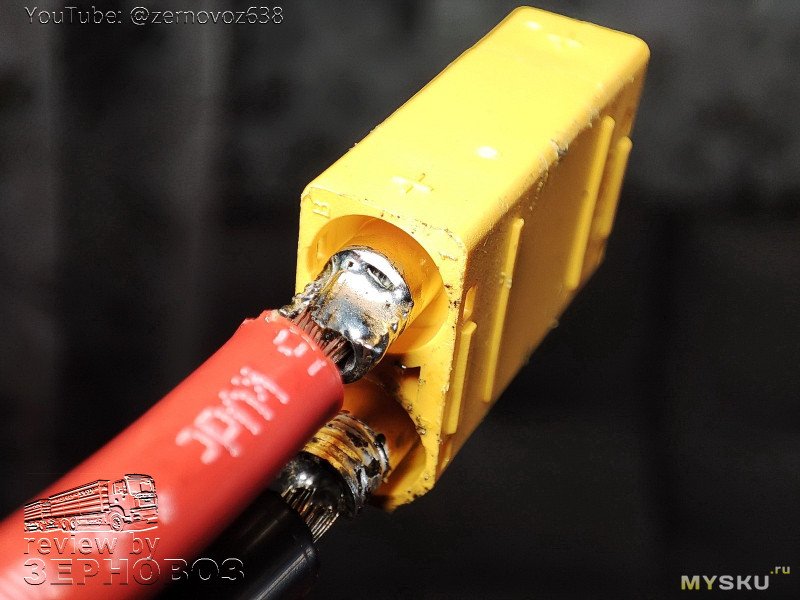

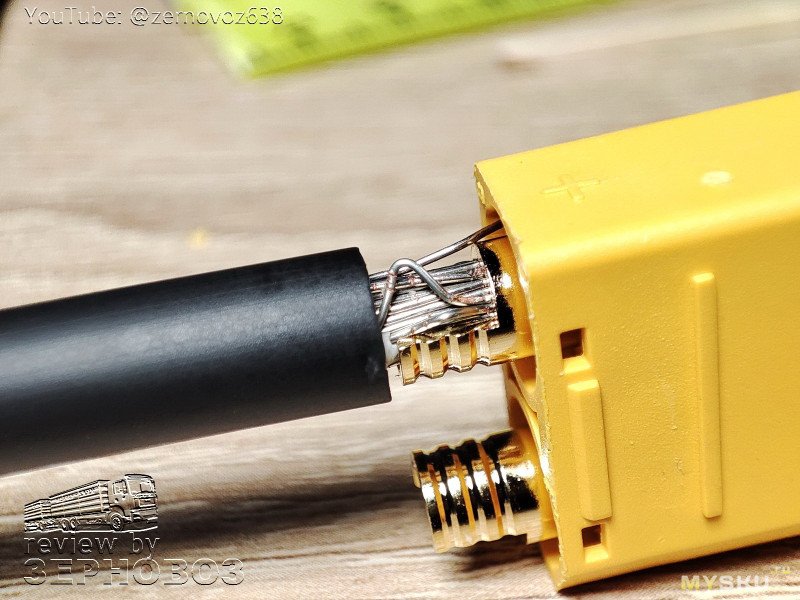

визуально оно конечно может и не очень, но стакан расплавлен, кабель облужен, утоплен, прихвачен хорошо

тут также выглядит «так себе» или того хуже, но цель другая — разъёмы выдержали многократное и длительное издевательство неаккуратной пайки, перегрева, дотрагивался и жалом и не жалом, за кадром остались попытки таки припаять 10мм.кв (но паяло 40Вт разъём с кабелем тупо не может прогреть)

но вывод — разъём всё выдержал нормально, а если паять быстро и аккуратно, то вообще будет как в лучших домах — геометрия, термостойкость итд

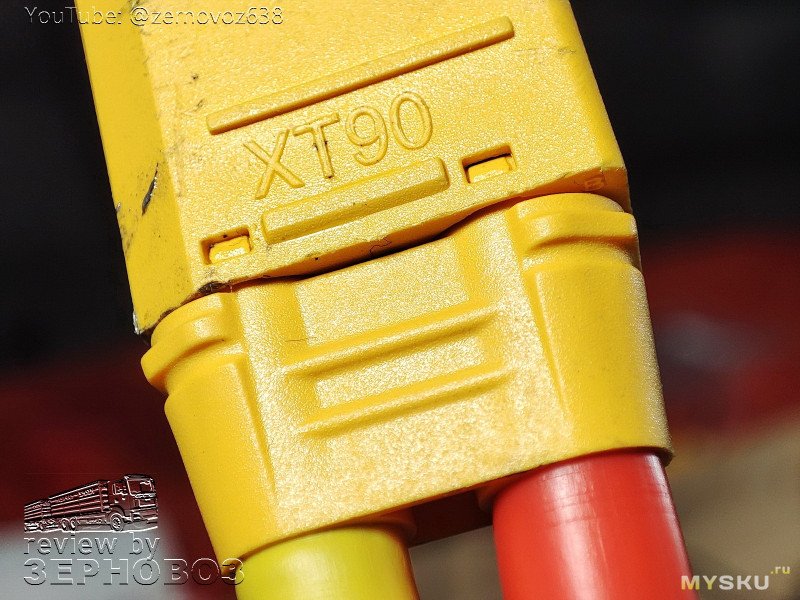

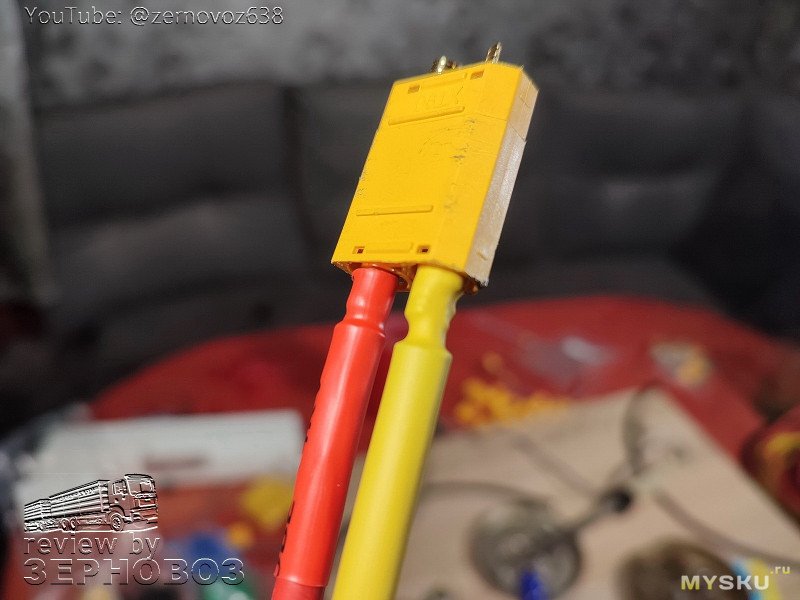

прячем в термоусадку (красную чуть схалтурил, но там колпачёк вобще всё изолирует конкретно)

в узкой части заглушка чётко под кабель и термоусадку, но думал не влезет

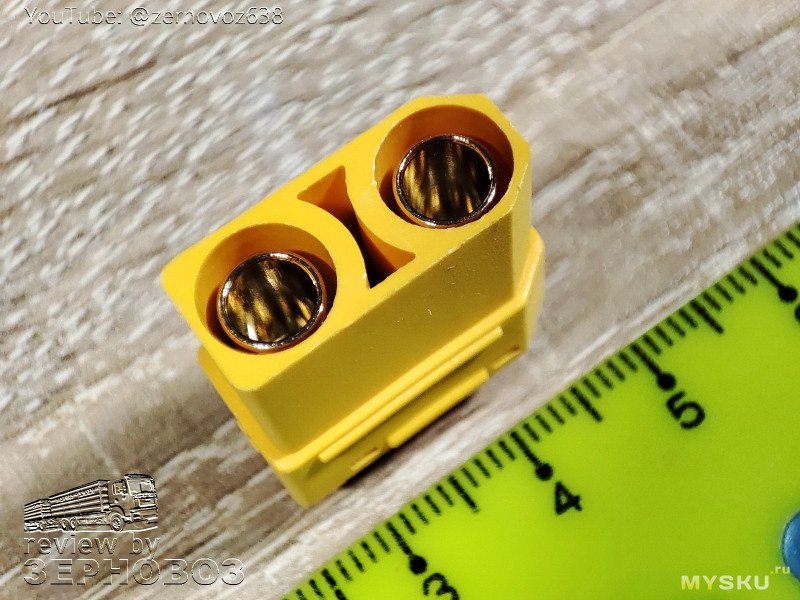

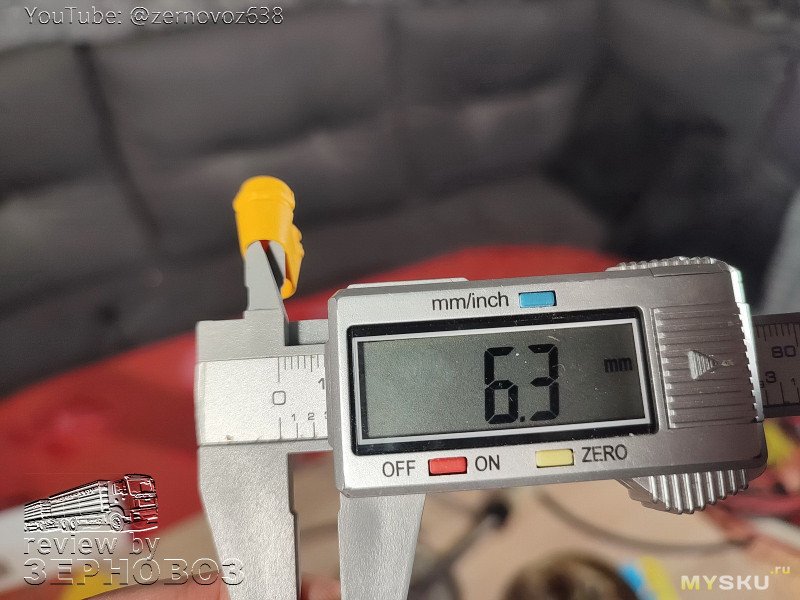

посадочные места слегка овалом, примерно под диаметр кабеля 6.5мм

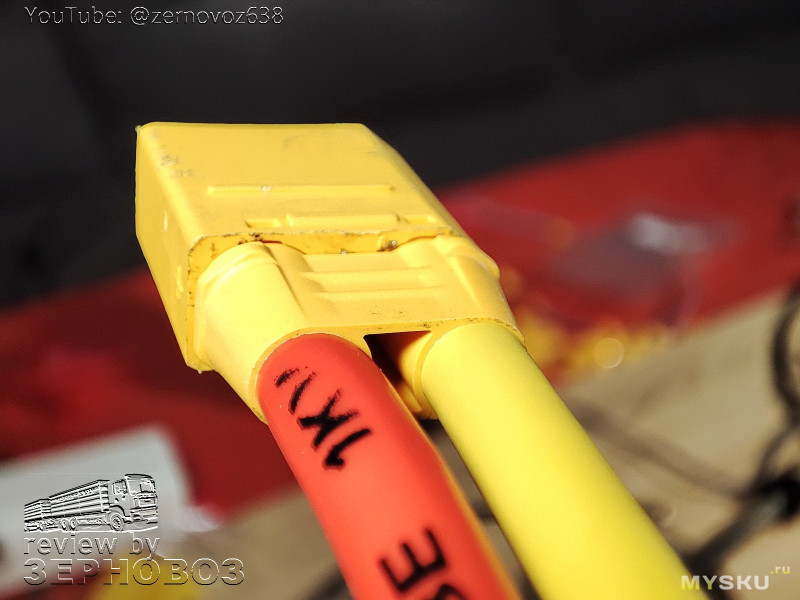

кабель в термоусадке вошёл плотно, еле закрыл защёлки

ещё чуть замеров

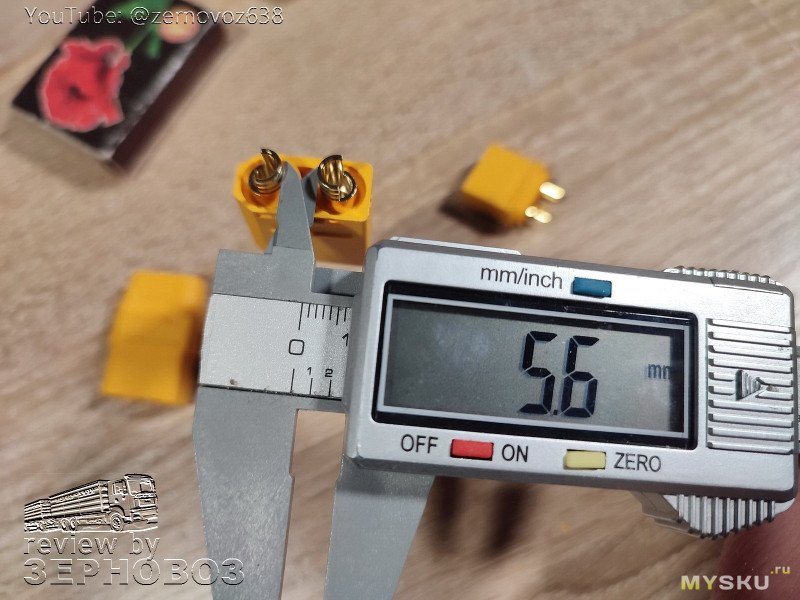

между контактами целых 5.6мм (плюс не забываем что всё разделено пластиком

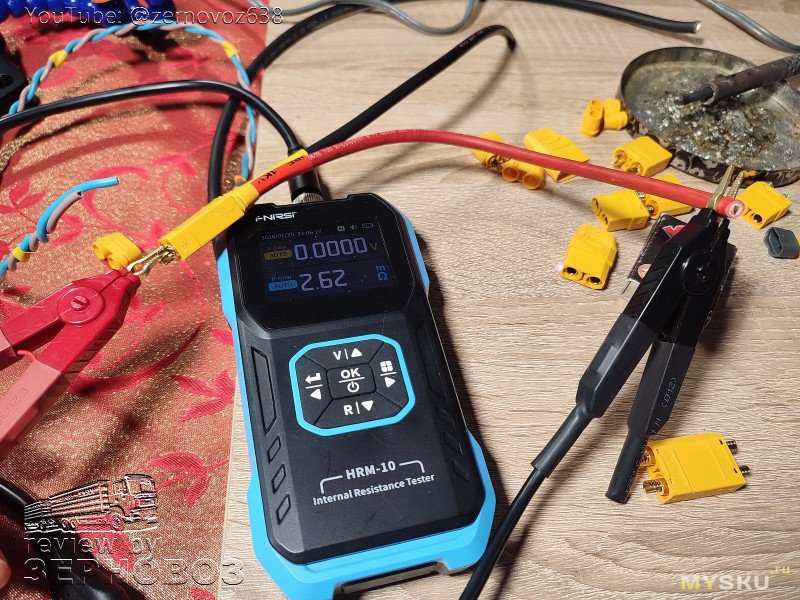

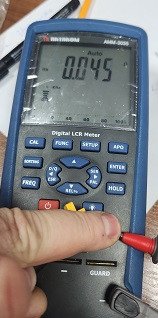

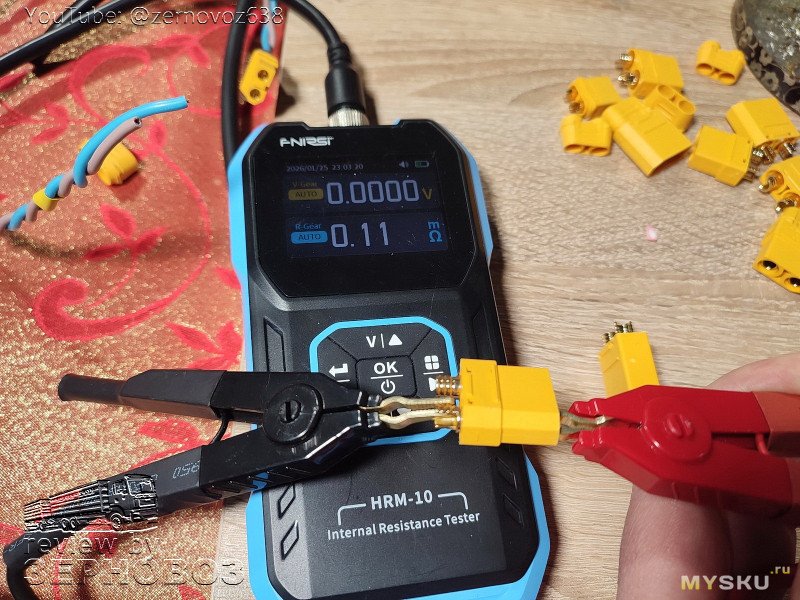

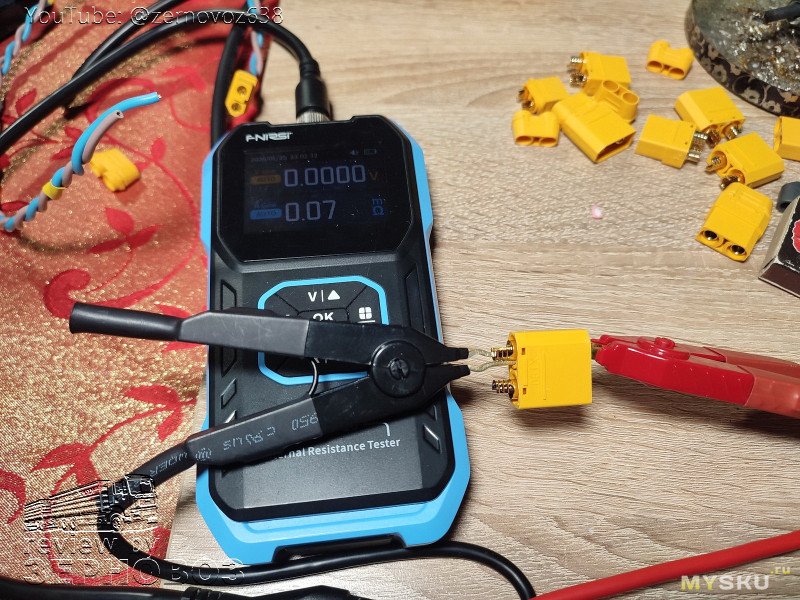

сопротивление мамы 0.07 мОм, а вот папы чуть больше 0.11 мОм, но опять таки всё это с учётом неточностей измерений, плюс минус

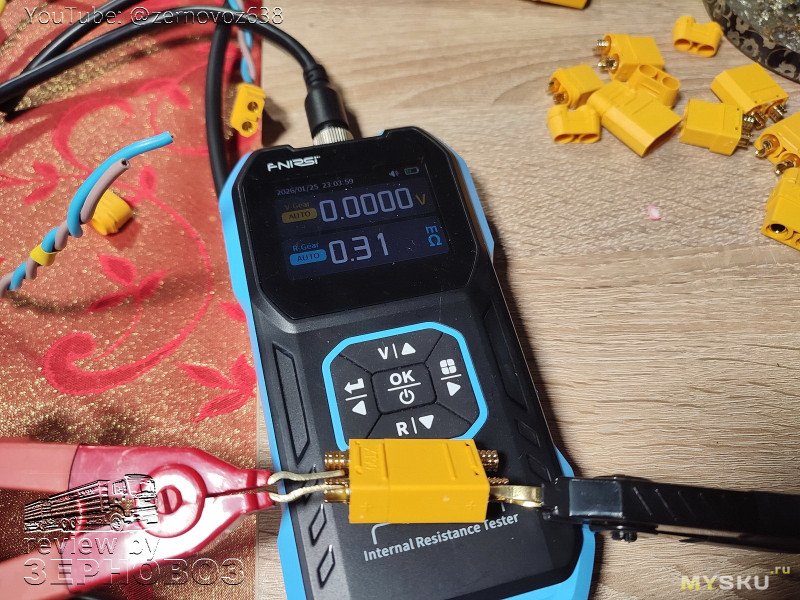

сопротивление коннектора в сборе (кому интересно — считайте по формулам рассеиваемую мощность оно же потери)

разъём ХТ90 (кабель 6мм.кв) vs разъём ХТ60 (и кабель 2.5мм.кв)

Выводы

На фотографиях присутствует маркировка Amass, однако в комплекте были разъёмы без логотипа и только обозначение XT90. При этом геометрия и качество исполнения хорошие.

Паяльник ЭПСН-40 (40 Вт) корпус не повредил: пластик не поплыл, не размягчился, следов деформации нет даже при прямом нагреве. Контакты массивные, золотистые, выполнены аккуратно.

Колпачки фиксируются на защёлках, сидят очень плотно, самопроизвольно не снимаются. Более того — отщелкнуть ещё та задача, а натянутые на кабель 6мм.кв сидят как приклеенные.

Добавлено: не заявлялись, но и нет креплений под шурупы (на корпус чего-то, как стационарный разъём), вдруг кому так удобнее. А также нет заглушек/крышек чтобы закрыть при неиспользовании — они докупаются отдельно. Просто имейте в виду.

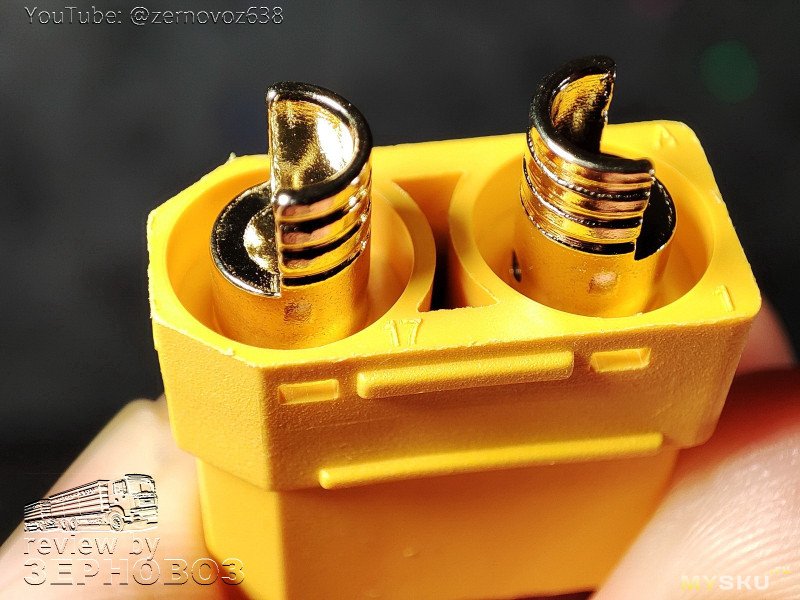

Контакты «папа» имеют продольный разрез и подпружинены, по принципу некоторых банан-разъёмов, это улучшает прижим и снижает контактное сопротивление. Замеры смотрите выше на фото, нормальное.

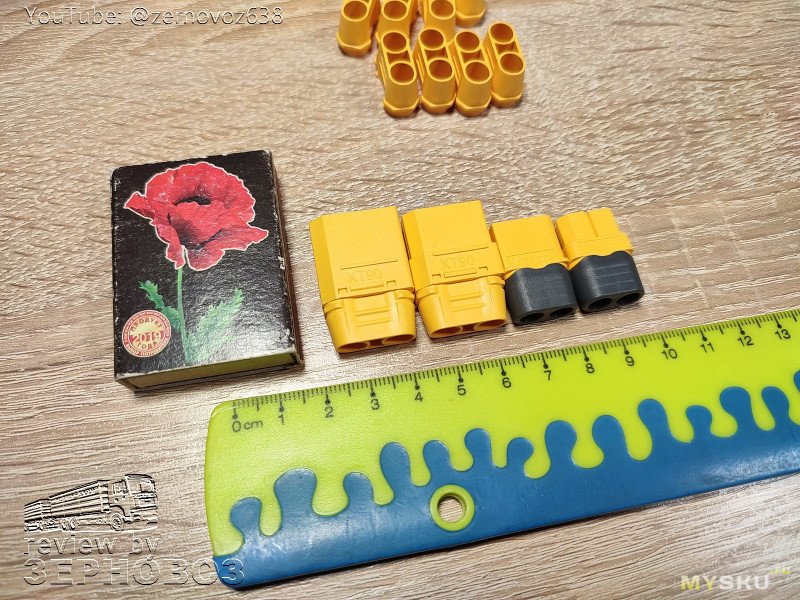

По габаритам XT90 примерно в 1.5 раза крупнее XT60 (визуально может показаться и больше).

Внутренний диаметр посадочного отверстия под кабель: ~4.1 мм. Кабель 10 мм.кв входит с трудом, полноценно пропаять не удалось (но это уже мои личные проблемы связанные с мощностью паяльника, уверен что опытный человек без проблем впихнёт и обпаяет, остаётся вопрос что тогда колпачёк не натянешь, но можно и без него). Кабель 6 мм² входит уверенно, даже слегка облуженный. Стакан контакта и жила кабеля уверенно пропаиваются даже обычным 40-ваттным паяльником (но придётся чуть дольше прогреть, но пластик не плывёт и не деформируется, смотрите фото).
