Кондуктор для точного сверления. Делаю когтеточку для Муси (часть 1)
- Цена: $31.99 (с купоном)
- Перейти в магазин
Решил сделать когтеточку для взрослой Муси. Кошка подросла и уже не помещалась на лежанке. В качестве основы взял толстую ДСП плиту. Основные прорези для стоек сделал с помощью реноватора. А для ровных 20 мм отверстий пригодился вот такой кондуктор.

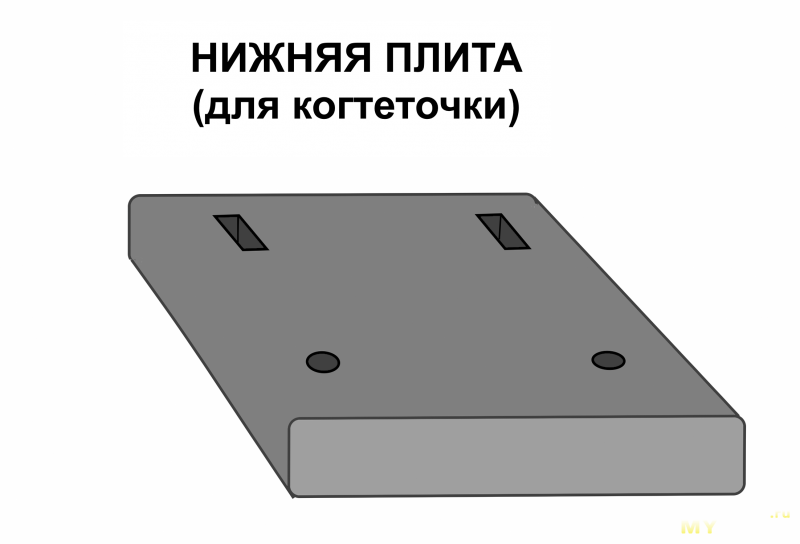

Конструкция когтеточки простая. Тяжелая нижняя основа, в ней установлены четыре стойки, на них сверху будет установлена лежанка. Спереди под наклоном «пришью» доску с когтедральной тканью. Последняя уже была заранее куплена на Алиэкспрессе.
В качестве плиты (основы) взял кусок толстого четырехсантиметровго ДСП — вырез под раковину из кухонной столешницы. Подобрал возле мусорки, каюсь. Но кусок был абсолютно нов, девственно чист и руки сами потянулись. Размер плиты — 56 x 48 см.

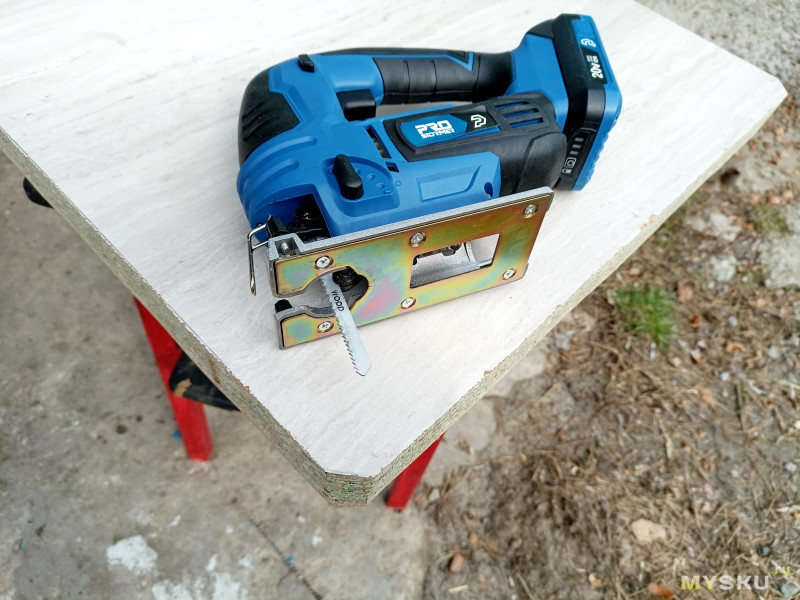

Вначале «подготовил» плиту — обрезал электролобзиком углы и отшлифовал края.
Две задние стойки будут из брусков сечением 50 х 25 мм. Прямоугольные прорези под них в плите ДСП вырезал реноватором. Передние стойки диаметром 20 мм буду вырезать с помощью кондуктора и комплектной фрезы. Столярный кондуктор заказал на Бангуде.
Кондуктор используется для точного вертикального сверления отверстий в древесине, фанере, ДСП и других материалах.
Особенно полезен при:
• установке мебельных стяжек и врезных гаек
• сверлении отверстий для шкантов
• сборке корпусной мебели
• создании крепёжных точек с высокой точностью
Преимущества:
• обеспечивает строго вертикальное сверление
• имеет центровку по разметке
• компактный и удобный для работы на столе

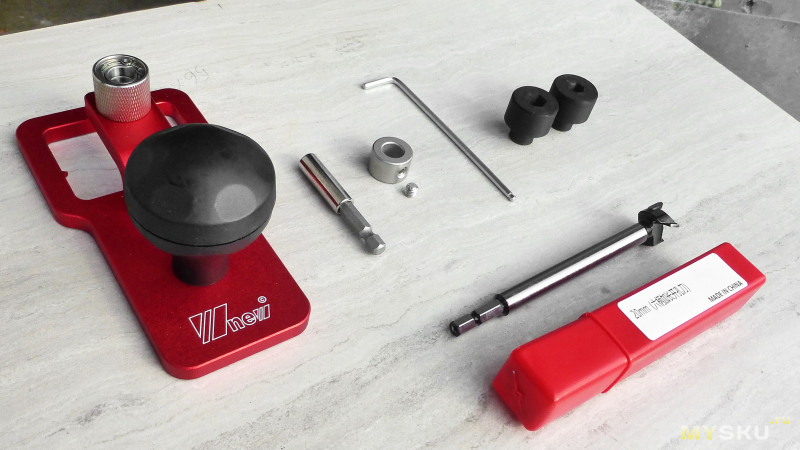

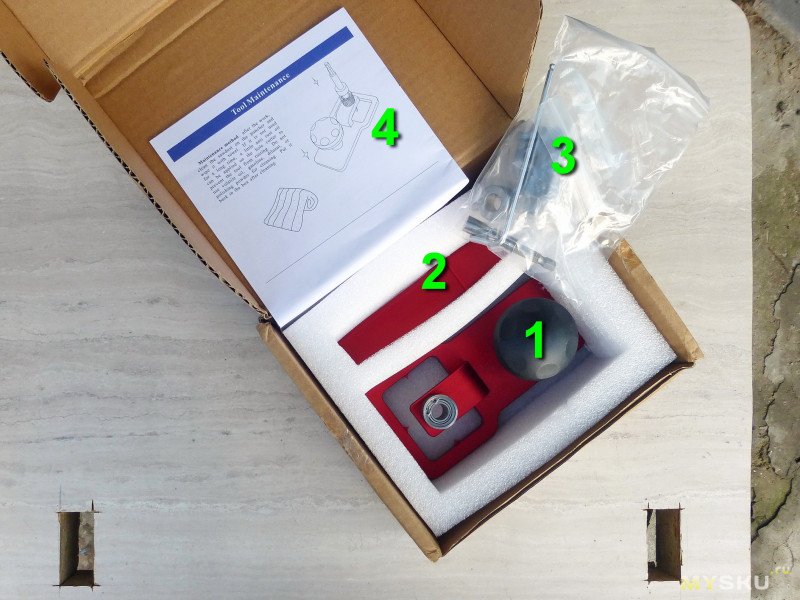

Весь набор приезжает в обычной картонной коробке. На сайте предлагается два варианта фрез — на 19 мм и 20 мм. Я заказал второй вариант.
1. Платформа кондуктора (с грибком-рукоятью)

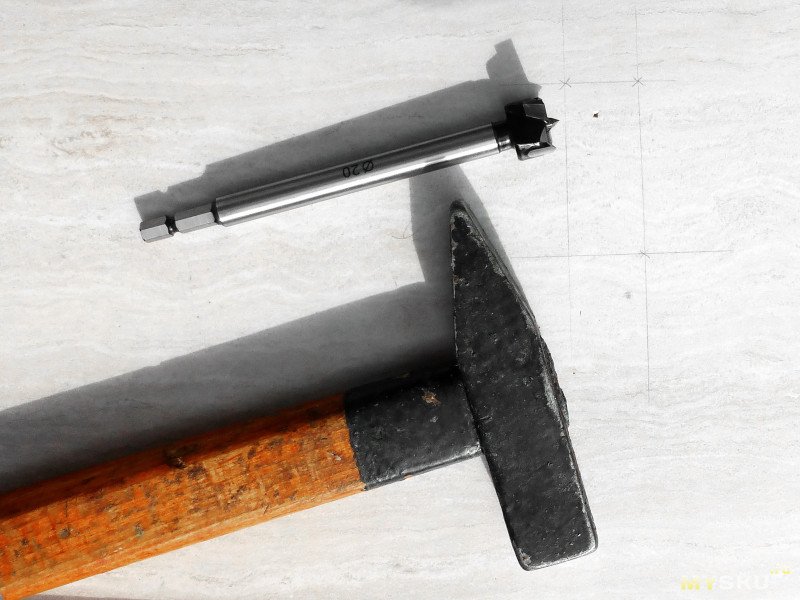

2. Пенал с четырехкромочной фрезой (D=20 мм)
3. Аксессуары
4. Инструкция

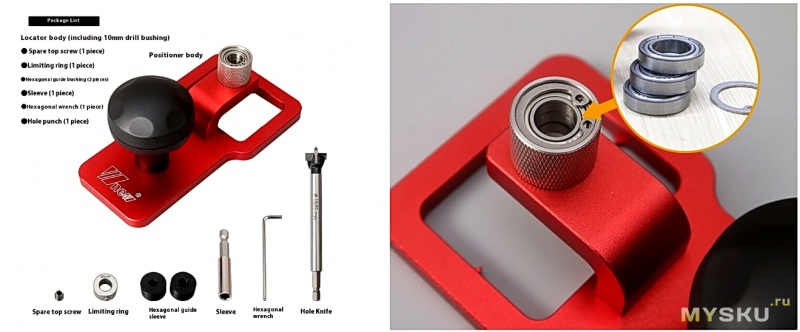

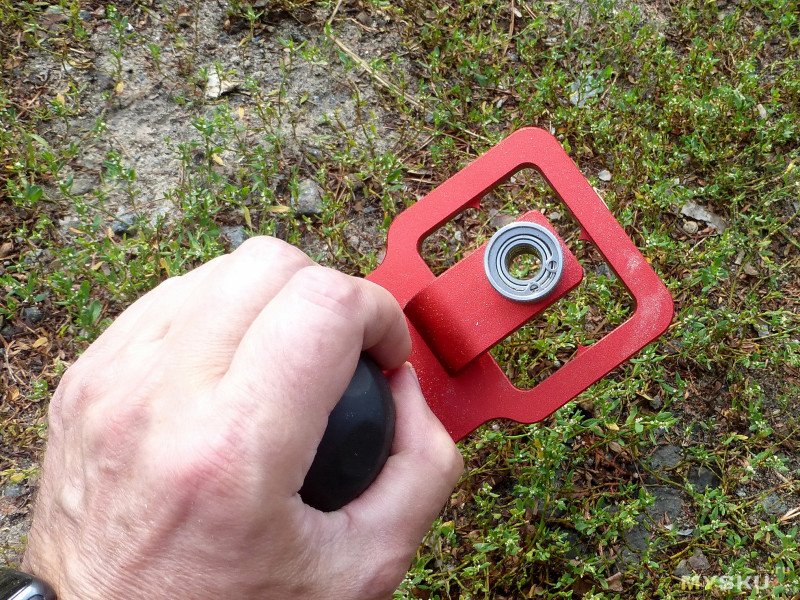

Этот кондуктор обеспечивает идеально ровное сверление (чистовое) с помощью обычной дрели. «Патрон» кондуктора состоит из нескольких подшипников, которые позволяют вставленной фрезе или сверлу работать с минимальным трением, без люфта и биений.
Аксессуары представлены на фото выше (слева направо) — шестигранный удлинитель для дрели/шуруповерта, ограничитель глубины сверления, ключ-шестигранник, две пластиковые втулки для закручивания врезных мебельных гаек.

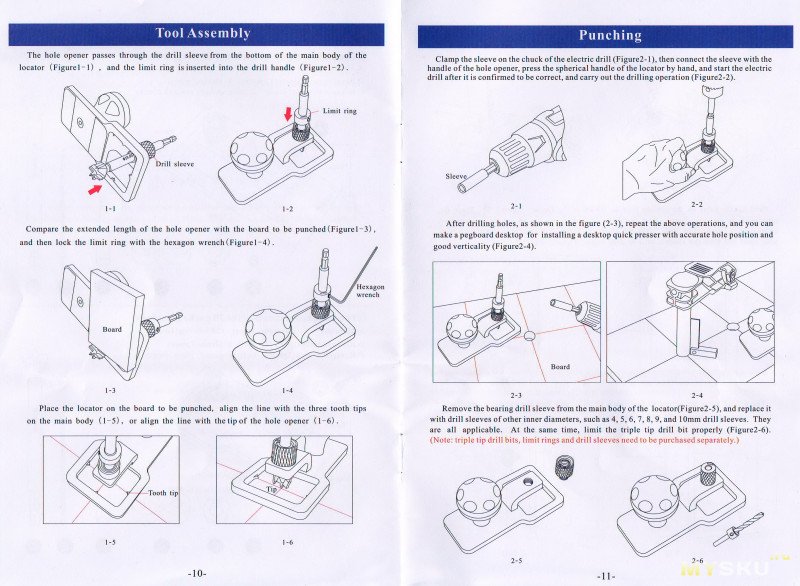

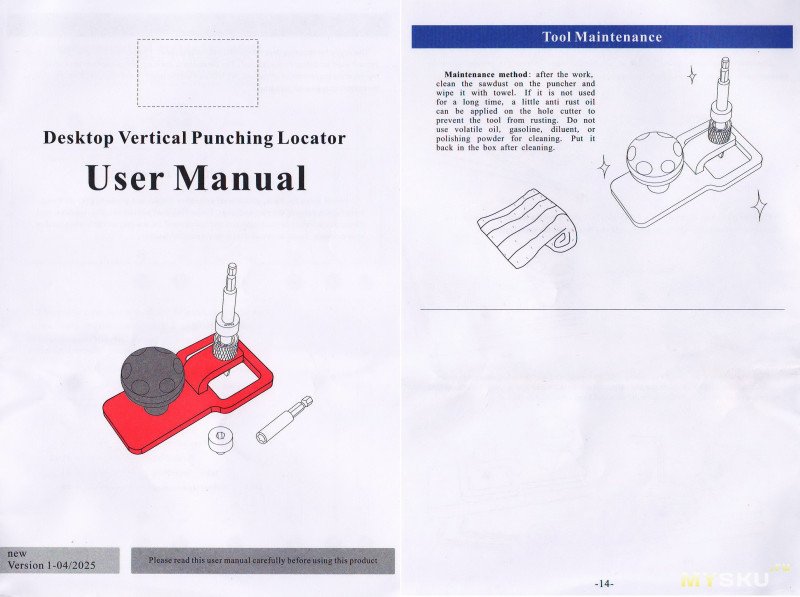

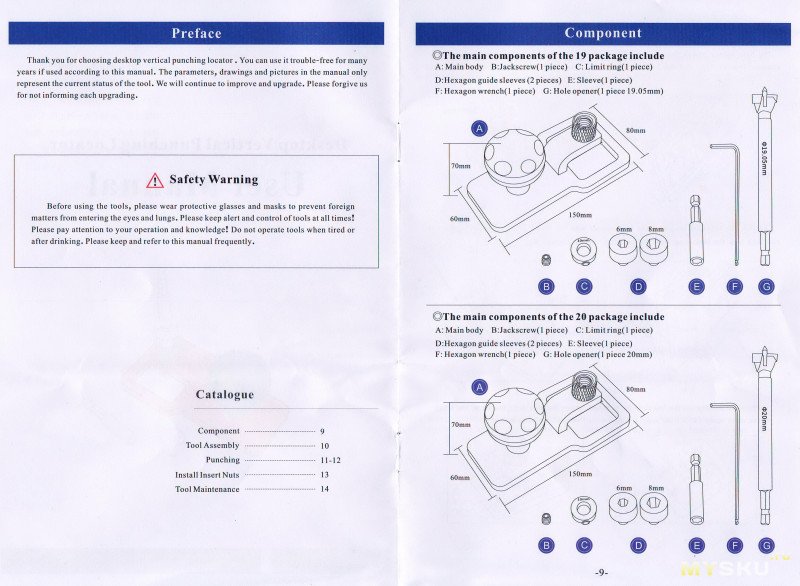

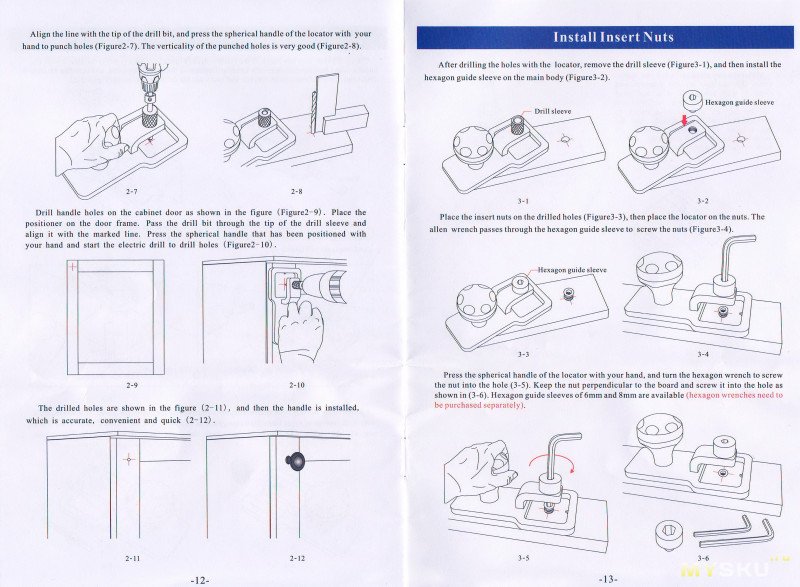

Можно открыть англоязычную инструкцию и заморочится с переводом. Но, «мы не ищем легких путей», а смотрим видео и сразу понимаем как работать с чудом враждебной техники кондуктором. Кстати, инструкцию, я выложил под спойлер.

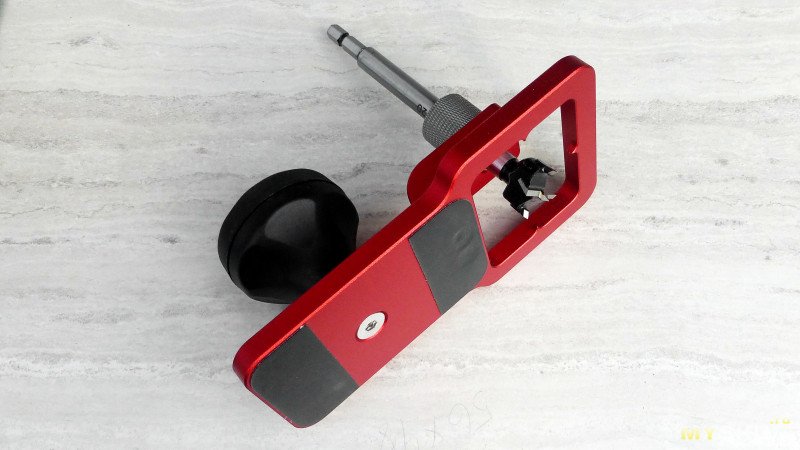

Платформа кондуктора выполнена из анодированного алюминия и покрашена в красный цвет. Качество исполнения на высоте.

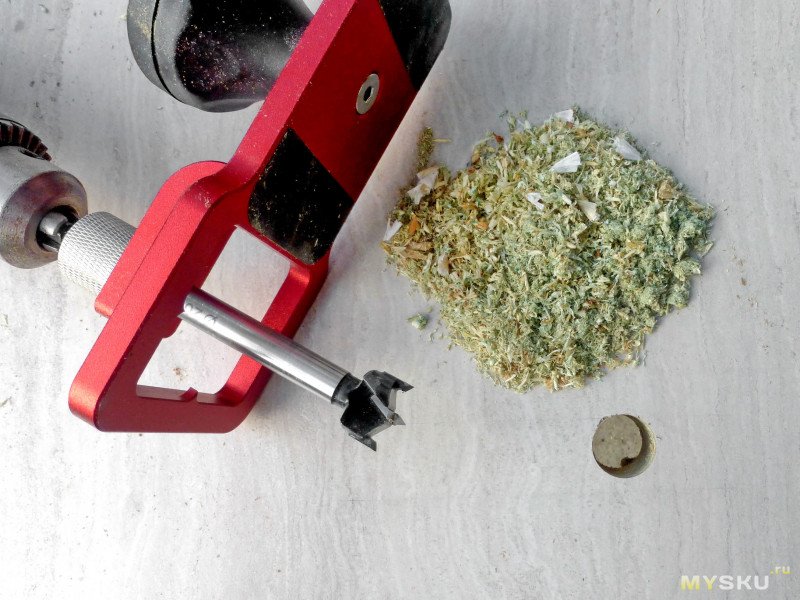

Недолго думая, я вставил фрезу в патрон и наметил в ДСП плите точку сверления. Про ограничитель глубины сверления я даже позабыл. Маленькая ошибка, но она мне стоила просверленной насквозь 4 см плиты и доски под ней. Ибо фреза с четырьмя кромками очень острая и по сравнению со сверлом проникает в дерево легко и быстро. Так что не нужно сильно давить при сверлении.

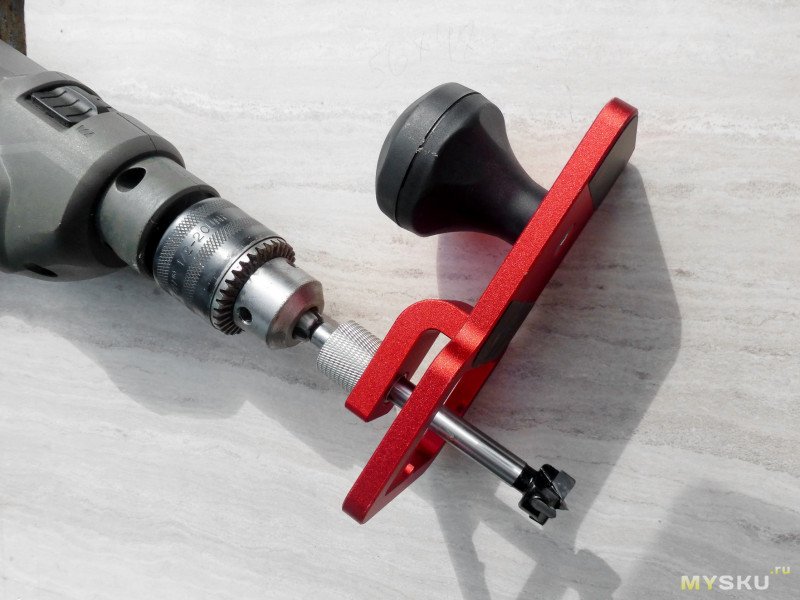

Кондуктор универсален — подойдет любая дрель или шуруповерт с двумя скоростями (Low-High). Я использовал дрель Intertool DT-0109 600 Вт с установкой на максимальную скорость 3000 об/мин.

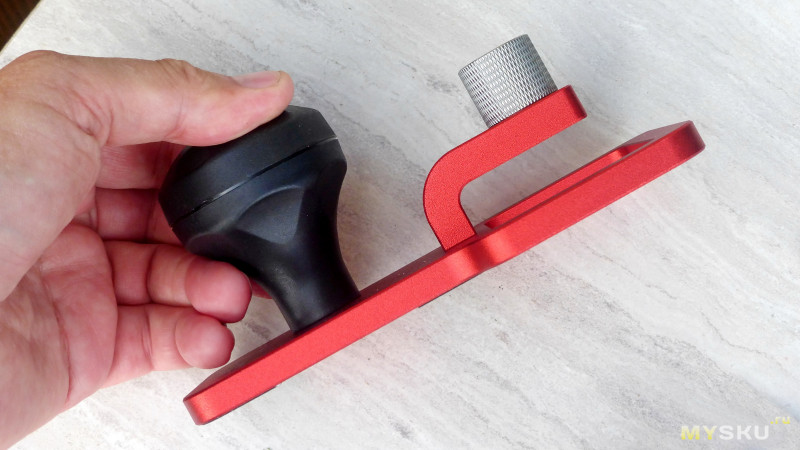

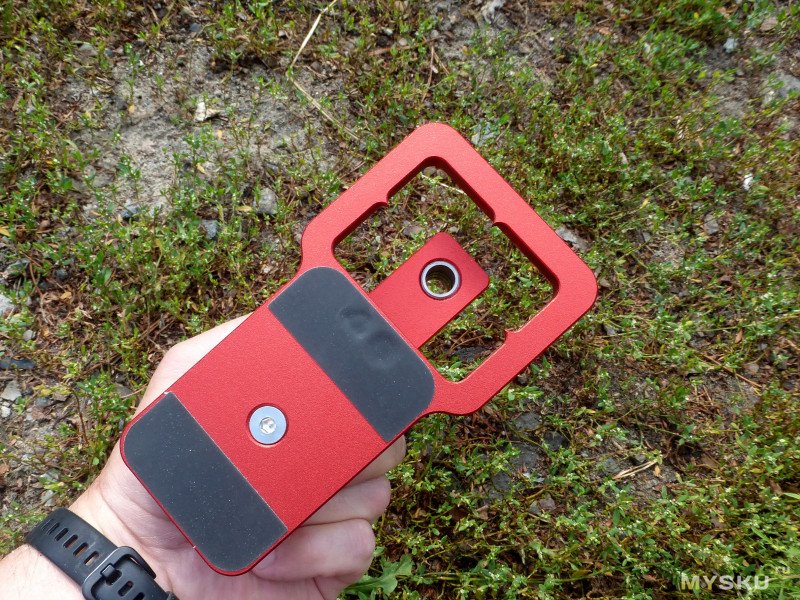

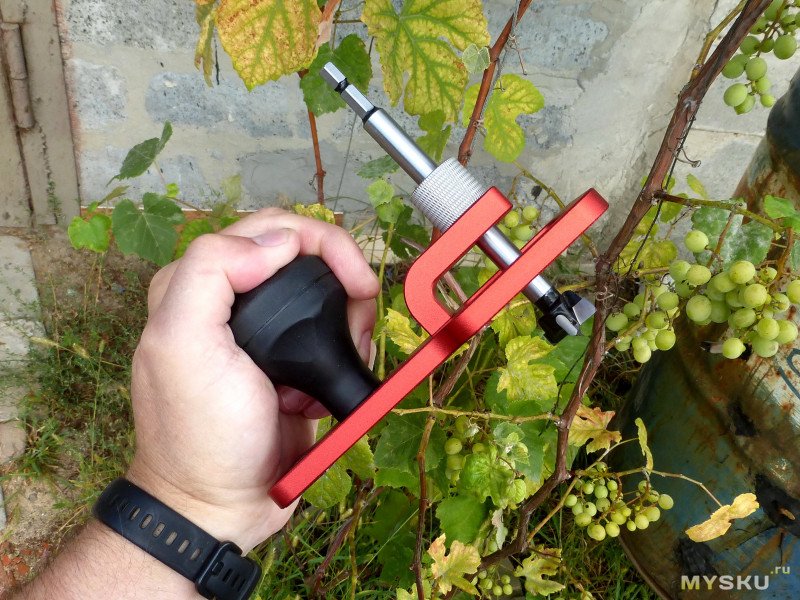

Грибок-рукоять лежит весьма удобно в средне-большой руке. Диаметр «грибка» — 5 см. Снизу к платформе наклеены две резиновые площадки.

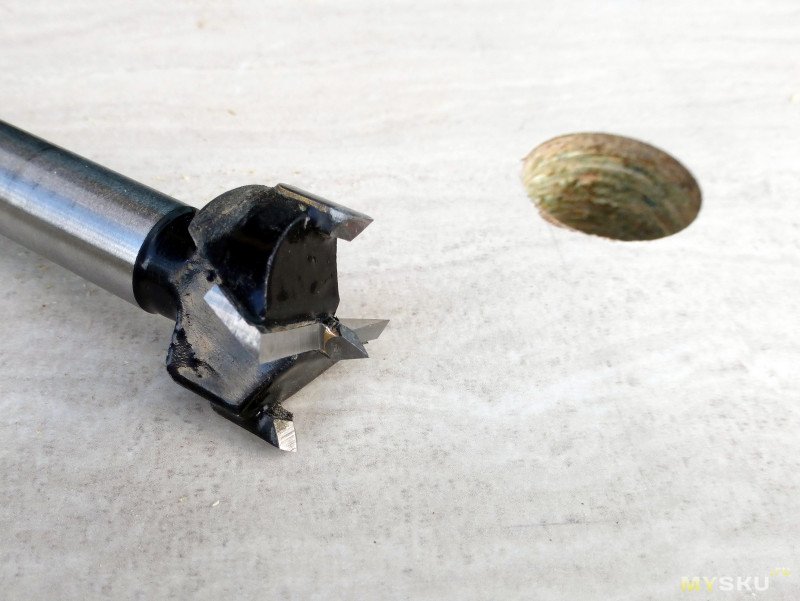

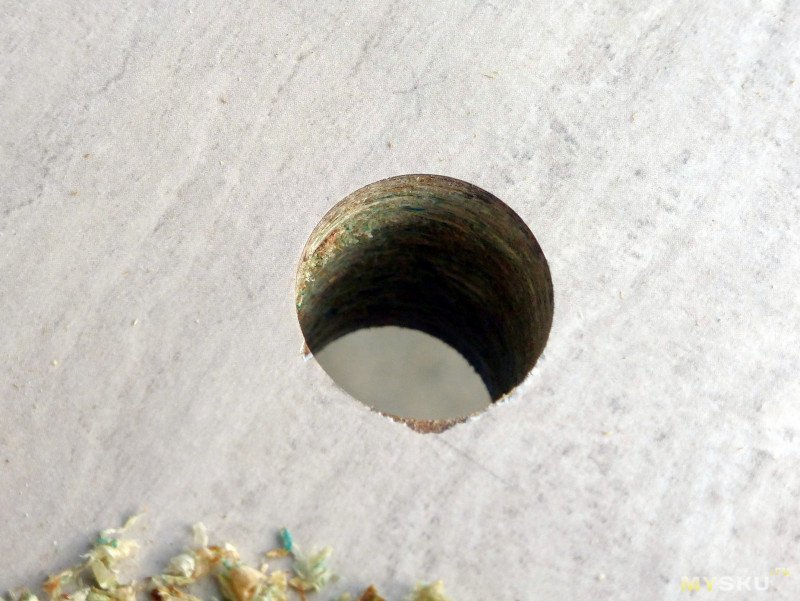

Отверстие получилось идеально ровное. После работы фрезу я отчистил от древесной пыли и смазал маслом. Хотя, у меня «первый блин вышел комом», все-таки кусочек ламинированной кромки на срезе откололся. Я банально не учел второй нюанс — не нужно было давить на фрезу.

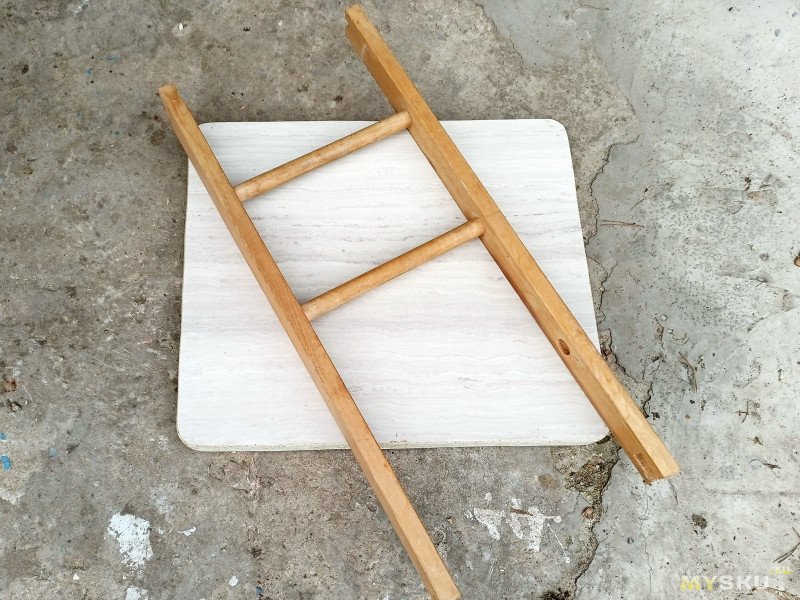

В данном случае это некритично. Ибо у меня не фасад кухонного гарнитура, а плита ДСП, которая в итоге будет обшита тканью по аналогии с первым вариантом когтеточки.

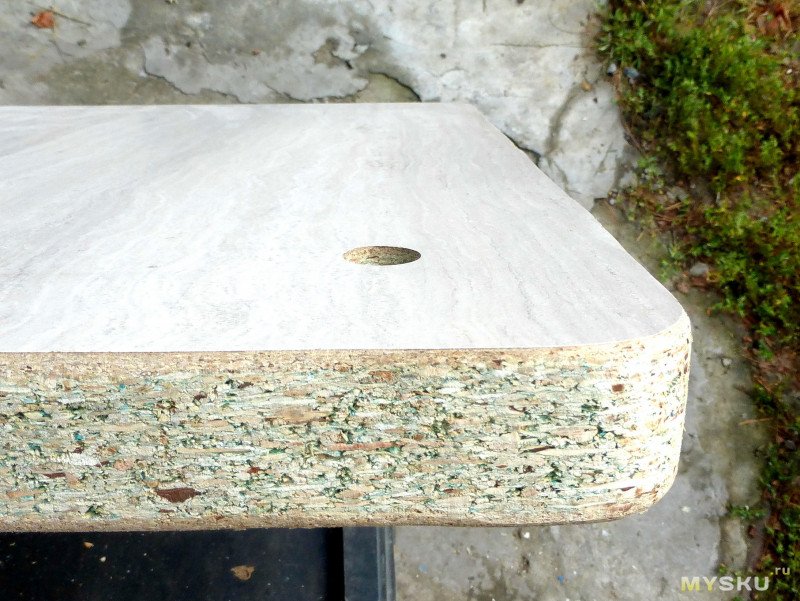

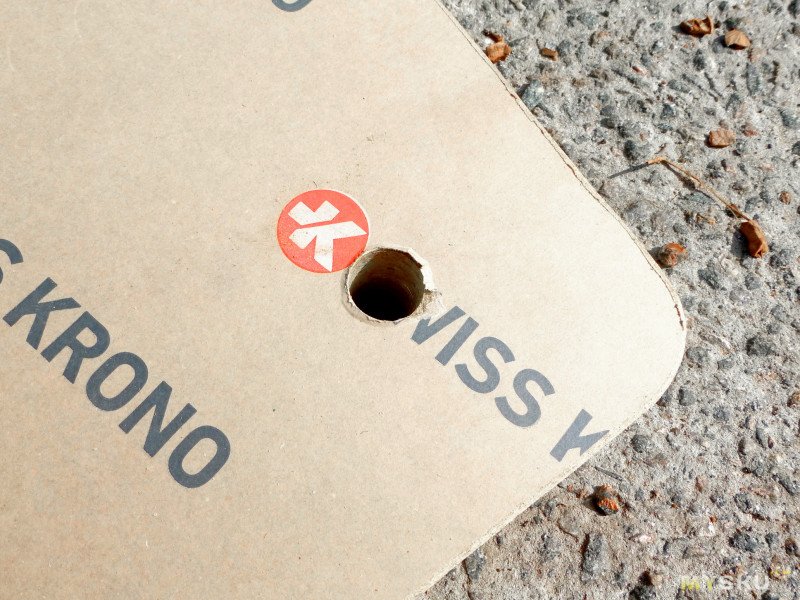

С обратной стороны отверстие выглядит не столь красиво, но и тут все закроется тканью после фиксации стоек.
Подведу итог. Приспособление очень полезное. Вижу только плюсы.
1. Универсальность — работает с любой дрелью
2. Превосходное качество. Платформа из металла, патрон с подшипниками
3. Острая фреза в комплекте + ограничитель + втулки для закручивания врезных мебельных гаек
Но есть особенность, это не минус. Все-таки это специфический инструмент. Более пригодится столярам или мастерам по сборке мебели.
В любом случае, я не пожалел о таком кондукторе. Он позволяет делать идеально отвесные и ровные отверстия. Что может понадобиться и при рассверловки корпусов из пластика или алюминия для сборки электронных устройств.
Сейчас купон BGb3a4fe снижает цену на кондуктор до $31.99.
На этом у меня все!
Всем удачи и бобра! ©
| +64 |
2435
96
|
| +37 |
Обзор "защищенного бабушкофона" AGM M8 Flip Security+: времена, когда раскладушки были с клавиатурой
2060
60
|
| +99 |
3093
51
|

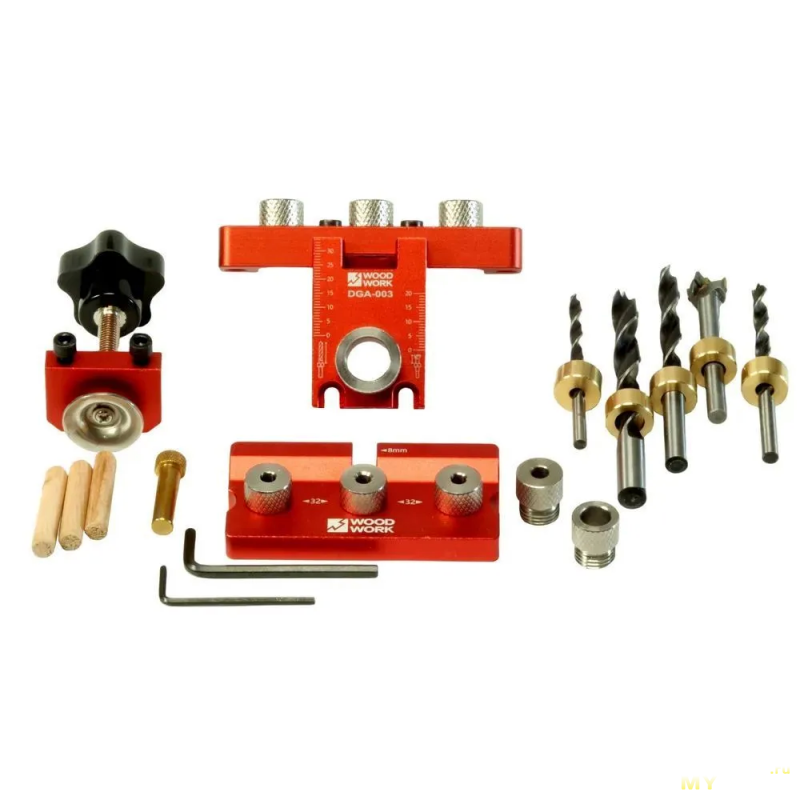

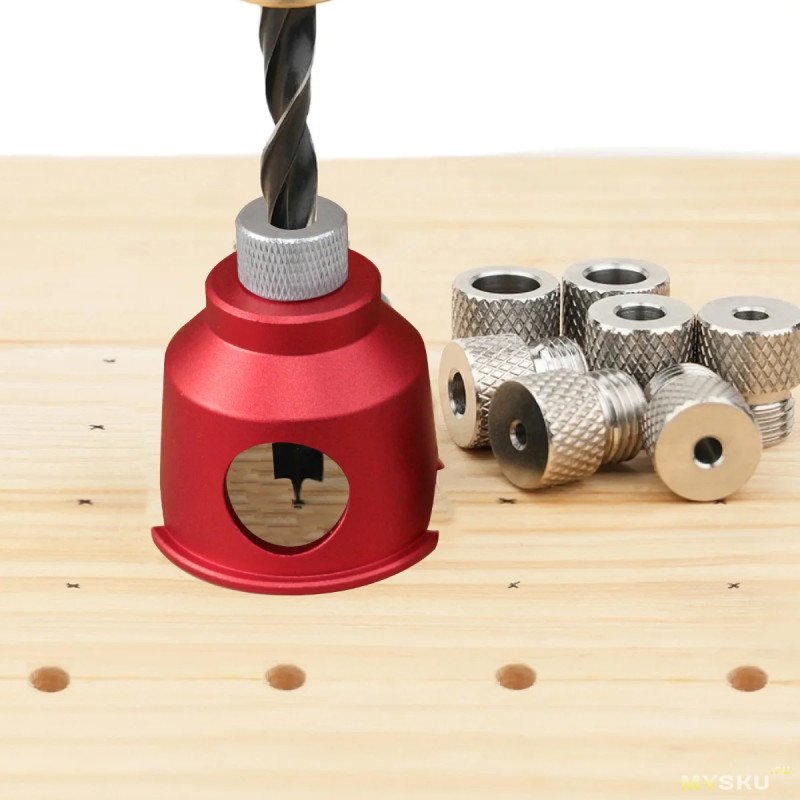

Ну а кондукторов для сверления полно. Сам вот таким пользуюсь за 300 руб. Да, там подшипники скольжения — но для дерева вполне годится. Сначала с кондуктором сверлю направляющее отверстие 4-5 мм., а потом уж Сверло Форстнера, вплоть до 55 мм. Для разовой, домашней работы вполне годно.
Итого, всех приблуд на 400-500 руб.
ЗЫ. Если нужно сквозное отверстие, то и кольцевой пилой (или коронкой) по дереву за 200 руб. можно обойтись. Так же, просверлив вначале через кондуктор направляющее отверстие.
ЗЫ. ЗЫ. Сверло и контроллер взяты просто для примера, первые попавшиеся. Наверняка и дешевле есть. )
А так, хоть за 300р, хоть за 1000р, беда всех этих «кондукторов» одна — их невозможно точно позиционировать на детали по внешней разметке, как правило, «прицеливание» сверлом с надетым на него «кондуктором», установка сверла на точку разметки и опускание кондуктора на деталь — ни точности, ни удобства. ни универсальности.
Ну и бонус тоже у них один — непременное подклинивание сверла в отверстии направляющей. А как иначе-то? Плоское по круглому плохо вращается, подшипники не просто так придумали… И второй момент — борьба боковой режущей кромки (ленточки) сверла с материалом втулки — кто кого, но это уже от твердости зависит. Р6М5 сверла и каленая сталь — кто кого, интрига, да? Но в результате или сверло убивается или втулка разбивается. Альтернативно можно подточить (притупить) режущую кромку на ленточке, но и струмент портить не дело.
Поэтому в качестве направляющей в кондукторе только подшипник!
ЗЫ. ЗЫ. Открою страшную тайну как прицелиться кондуктором на деревянную деталь. Просто просверлить совсем чуть-чуть место сверления. И это неглубокое отверстие легко находится сверлом. Странно, что кому то, это не ведомо. И совсем не обязательно для сверления дерева иметь кондуктор задорого, «только с подшипником качения». Миллионы людей это используют и тут, оказывается, надо только дорогой, с «подшипником качения»! И никакиначе! Столярам это расскажите, а то они не знают. )))
ЗЫ. На своем кондукторе (за 300 руб) просверлил уже около сотни отверстий Свою функцию исполняет как новый. Естественно перед сверлением стараюсь кромки сверла Литолом. Но далеко не всегда. Если во втулке что то и сточилось, то совсем не критично для домашнего использования. Ну а вы покупайте контроллеры с подшипником на каждый из этих размеров. Никто-ж нет против, красиво жить не запретишь! Но меня учит «как надо» не надо. По тому, как мой, и не только мой, опыт говорит сам за себя — работать периодически с пдеревом(!) дома, можно и с такими контроллерами, а не с контроллерами за 2,5 тыс. на один типоразмер. )))
Каждой задаче есть своя цена ©
Выборка на определенную глубину, но просверленная насквозь, становится дыркой вне зависимости от качества самого сверления.
на выходе ровно потому что снизу была доска, так бы порвало нафик
не увидел передних стоек.
2. Особенно полезен при:
• установке мебельных стяжек и врезных гаек — для стяжки сверлятся отверстия и на торце панели ЛДСП — как можно точно спозиционировать эту штуковину на торце?
«установка мебельной эксцентриковой стяжки (минификса) сопровождается сверлением трех отверстий в разных плоскостях: диаметром 5 мм с внутренней стороны боковины (вертикали), диаметром 7-8 мм в торце полки или столешницы (горизонтали), фрезой диаметра 15мм» — тут только фреза подходит и то только вот эта комплектная!
«гайка мебельная врезная DIN 1624. самое большое распространение имеют крепежи М6, М8 и М10.
М6 имеет диаметр 7,2 мм, М8 — 9,1 мм, М10 — 12,5 мм» — как сверлить с помощью этого кондуктора сверлами 7,5-8,0, 9,0-9,5 и 12,5-13 ???
• сверлении отверстий для шкантов — то-же самое непонятное про торец панели.
• сборке корпусной мебели — а это уже интересно посмотреть — а тут то КАК???
дорогая узкоспециализированная фиговина (лишь для одного из 3-х отверстий!) под крепление минификса.
вместо нее
за 500 рублей
+
за 1500
или уже вместе за 3500
да, не подшипники качения, но криворуким и они не помогут.
