LAN тестер NSS-468A (RJ-45 и RJ-11)

Привет народ! Сегодня будет быстрообзор LAN тестера, а точнее, как его позиционируют — кабель-тестера, наверное самого дешевого и самого доступного из имеющихся. Поиграем в хирурга и поковыряемся у него в потрошках, а также немного сравним с предыдущими моделями. Брался на OZONe у продавца с большим количеством положительных отзывов и быстрой доставкой. Выводы по итогу сделаете сами, а пока погнали.


Для начала отмечу, что подобные тестеры проскакивали уже в обзорах. Только один был с разборкой, а некоторые вообще обзорами сложно назвать:

1. RJ45 RJ11 Cat5 LAN Network Cable Tester + Crimper +Plug (с разбором)
2. Сетевой набор (RJ45)
3. Network Crimper 100 RJ45 CAT5 MODULAR Cable Tester

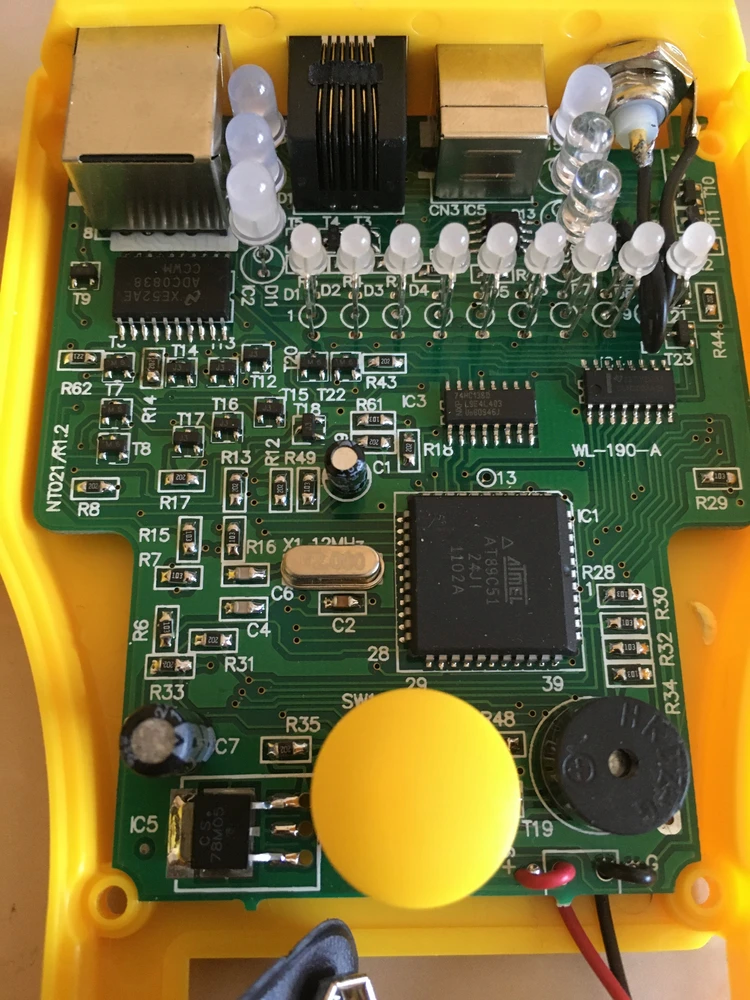

4. Network Cable RJ11 RJ45 USB Tester in Leather Bag

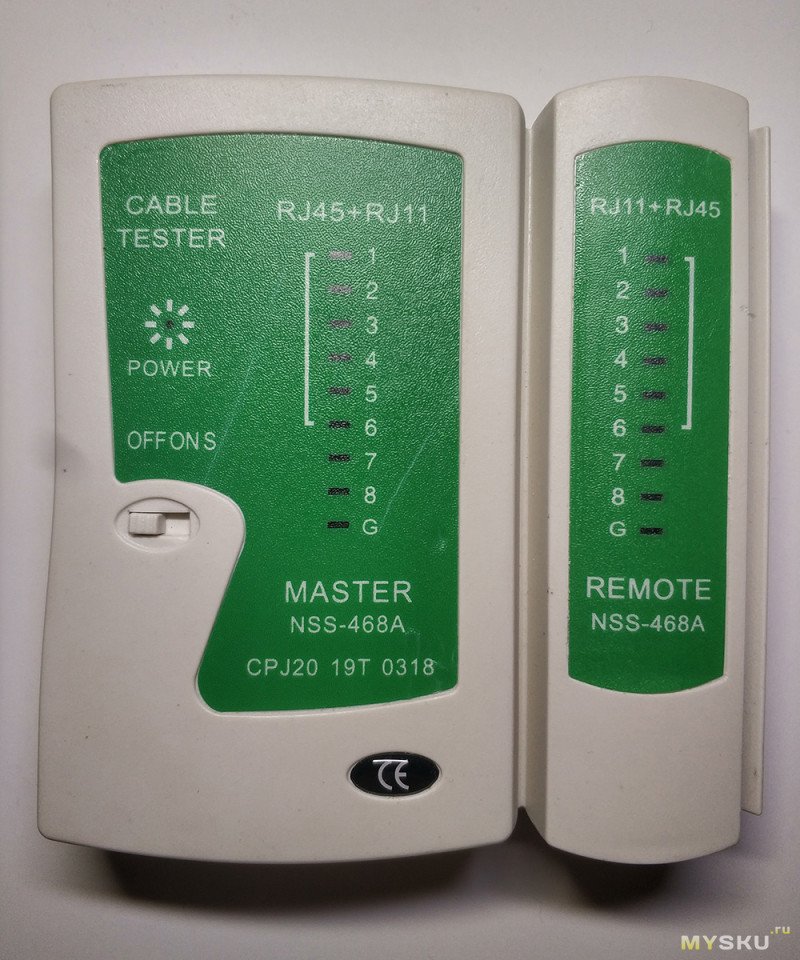

Далее кратко и по делу. Общий вид.

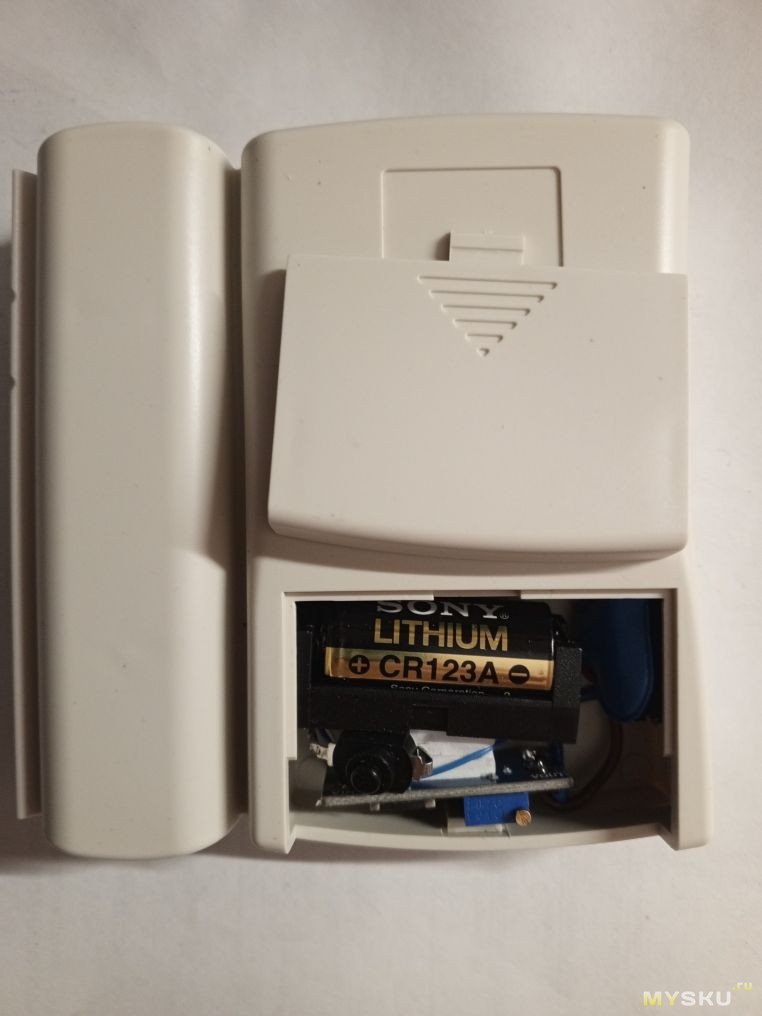

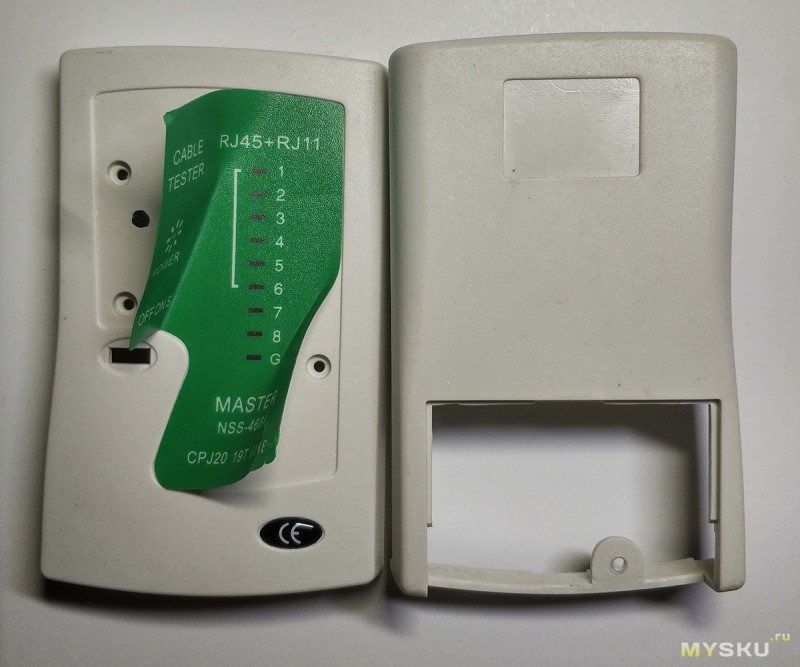

Препарирован. Внешний вид корпуса базового блока. Крепится на 5 саморезах: 4 под наклейкой (один скрыт под надписью RJ11), пятый с обратной стороны корпуса в батарейном отсеке.

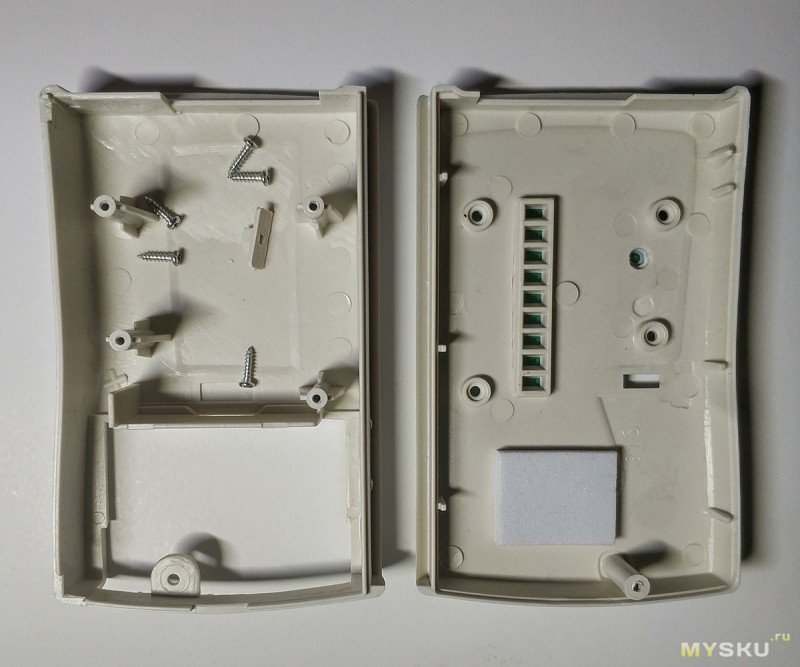

Препарирован. Внутренний вид корпуса базового блока.

Препарирован. Внешний вид корпуса дополнительного блока.

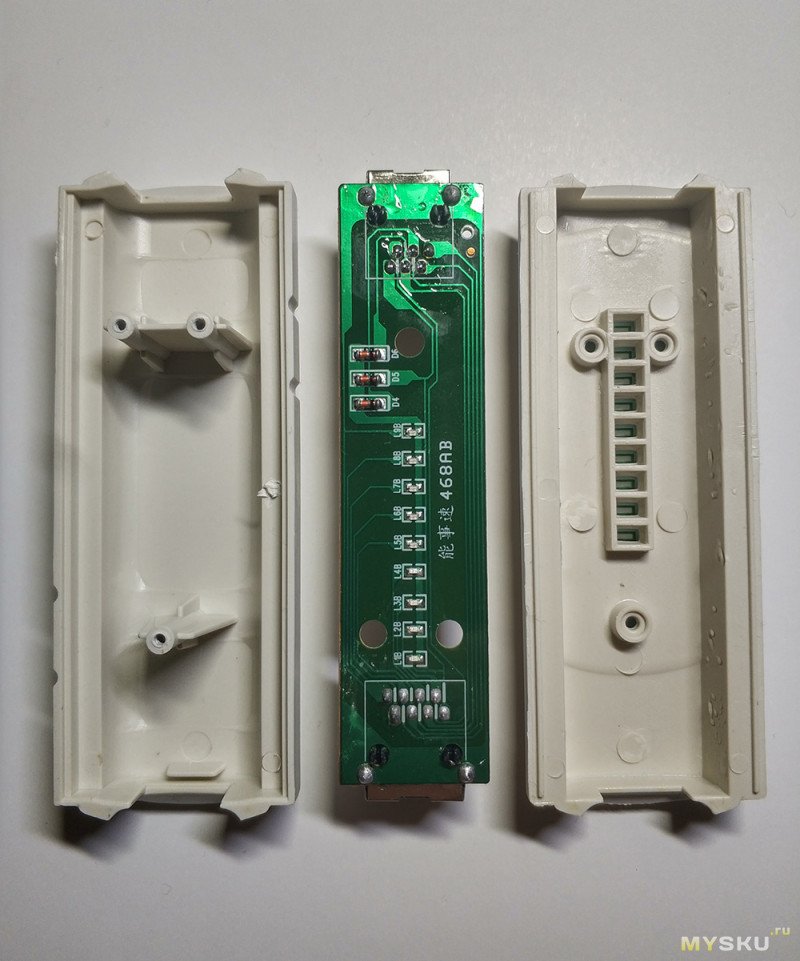

Препарирован. Внутренний вид корпуса дополнительного блока.

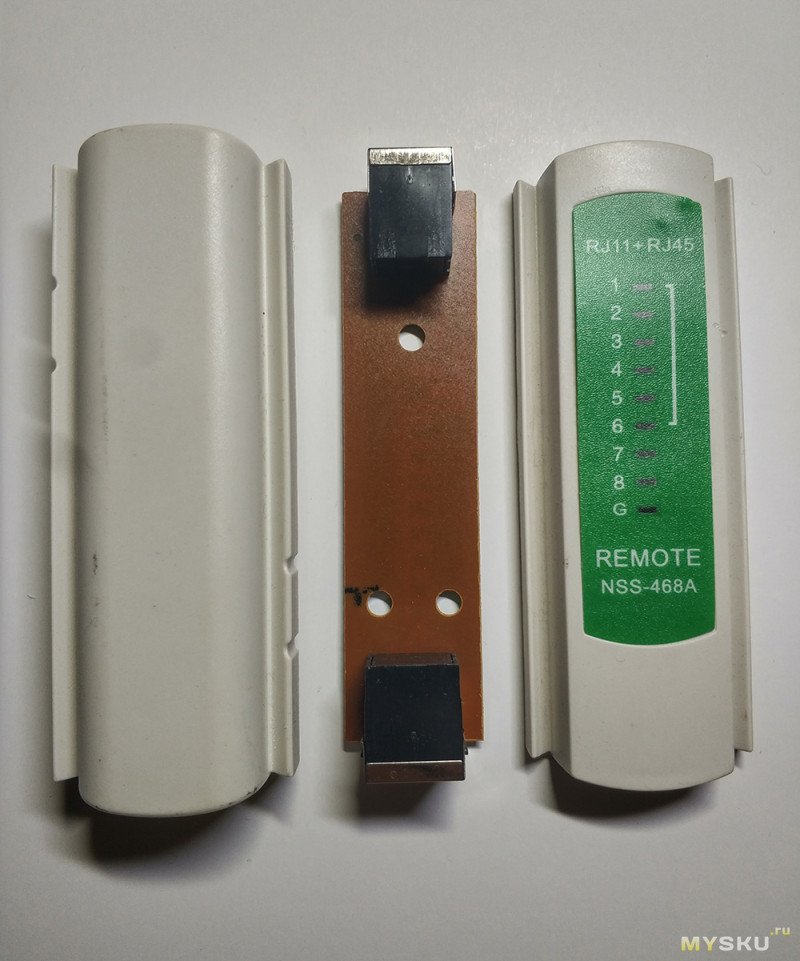

Крепление также на саморезы под наклейкой.

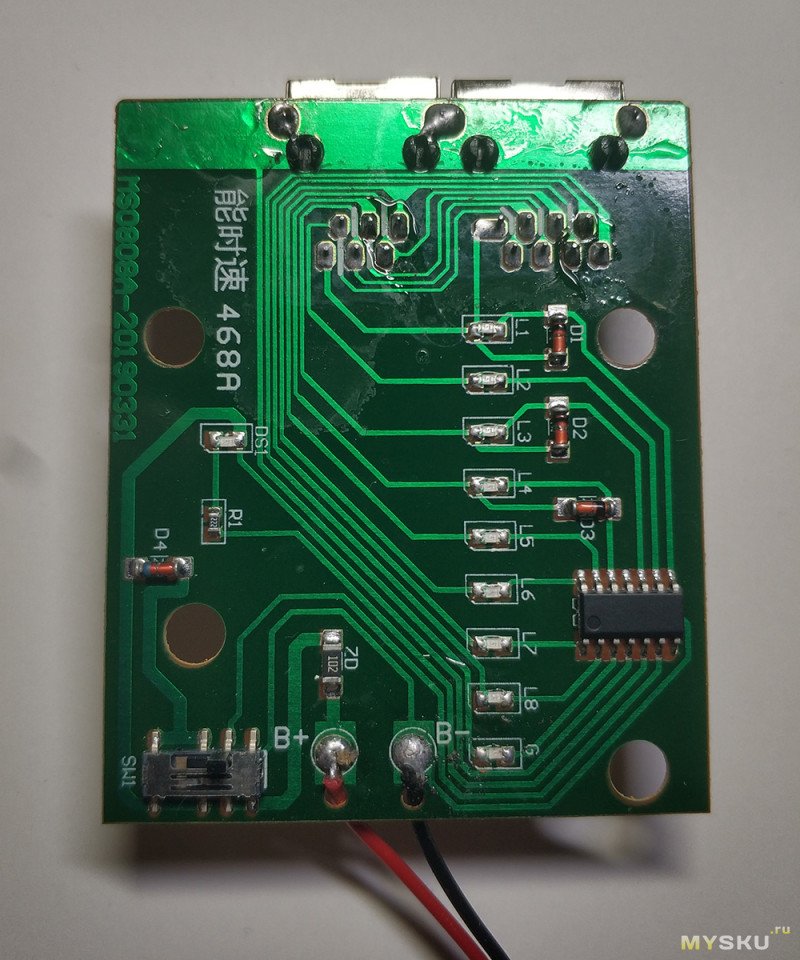

И под финал основная плата.

Работа устройства
Принцип работы сего устройства прост и тривиален: при подключенном кабеле (учитывая, что на обоих концах обжим по одному стандарту) и его исправности на устройстве поочередно будут зажигаться светодиоды (попарно) от L1 до L8. При обрыве какого-либо проводника эта линия не зажжется. Скорость смены индикации в позиции выключателя ON примерно 0.5 сек., в позиции S (полагаю, что «slow») — примерно 1 сек.

Соответственно при обжиме концов провода по разным стандартам либо при проверке кросс-кабеля при тесте зажгутся попарно разные номера светодиодов (и то не факт, но это далее).

Тестер питается от стандартной кроны (9 Вольт), но, поскольку в наличии такого добра не имелось, тестер был запитан от ЛБП. Тест проводился на 2 метровом патчкорде: в диапазоне 7-9 Вольт у тестера стабильная индикация, также как и при поднятии до 12 вольт (дальше уже не рискнул), а вот при 6 вольтах индикация уже очень слабая. Это на случай, если кто туда запланирует литий ставить.

Схема
С данного устройства не срисовывалась. Но по логике работы и схемам на аналогичные, более старые модели, следует, что в основе используется декадный счетчик-делитель на 10 (4017 логика), тактируемый либо 555 таймером, либо транзисторным мультивибратором. Выходы счетчика как раз и являются линиями проверки целостности кабеля: на одной линии сидят два светодиода, в разрыв которой как раз и включается тестируемый кабель.

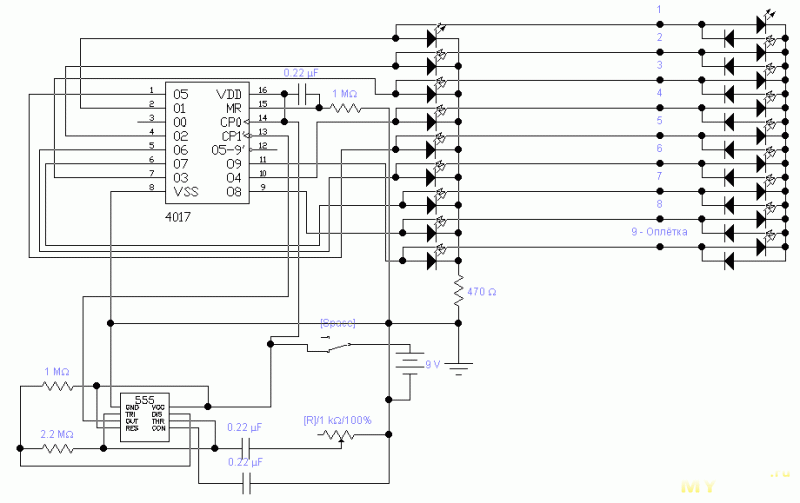

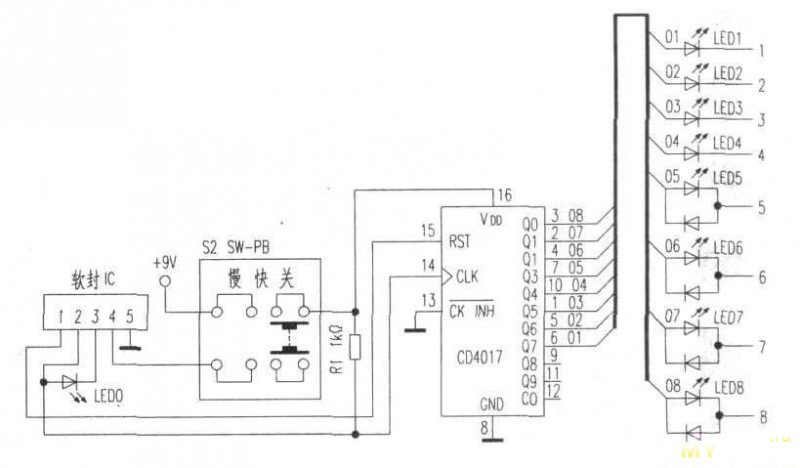

В процессе поиска схемы под обозреваемый тестер выяснилось, что модификаций данного тестера великое множество и реализация исполнения его идет по двум основным направлениям. В первом направлении для сборки таких тестеров используются стандартные (серийные) компоненты. Я нашел две версии основной схемы, одна из которых от китайских братьев, из которых можно понять принцип работы. Одна из схем собрана на «рассыпухе», вторая же уже имеет модульность (555 таймер заменен на модуль).

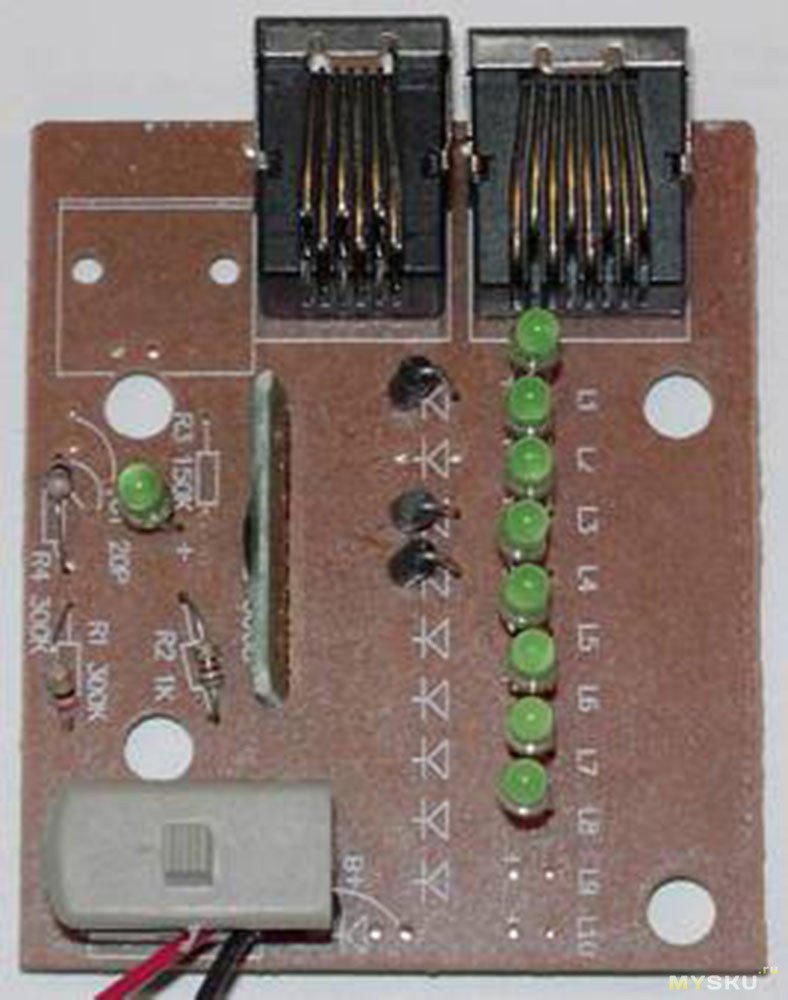

И вот так выглядит второй вариант схемы в собраном виде.

Дальнейшее упрощение схемы в данном направлении пошло по принципу замены 555 таймера на транзисторный мультивибратор. Вот варианты собранных плат в DIP и SOIC.

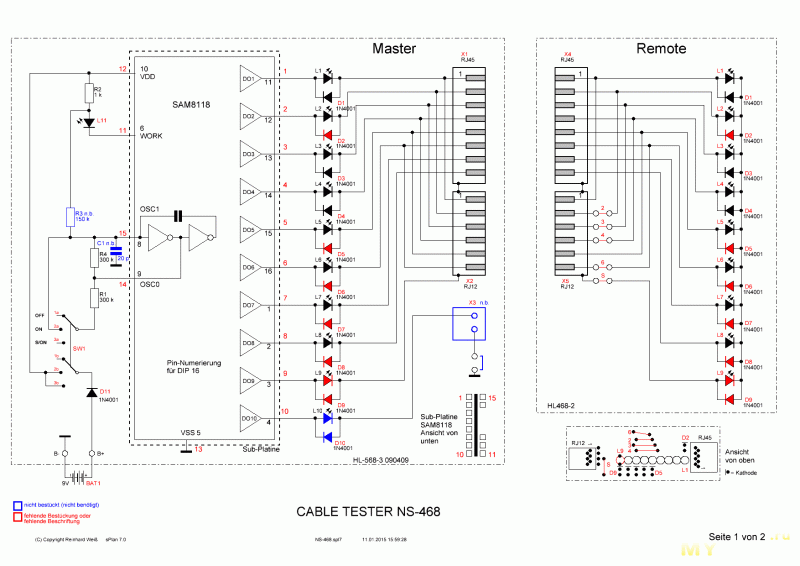

Второе направление реализации схемы предполагает более глубокую интеграцию компонентов. Немного покопавшись в дебрях интернета найдена схема немца Рейнхарда, расковырявшего NS-468 (более раннюю модель) с гибридной реализацией чипов («клякса» с маркировкой SAM8118).

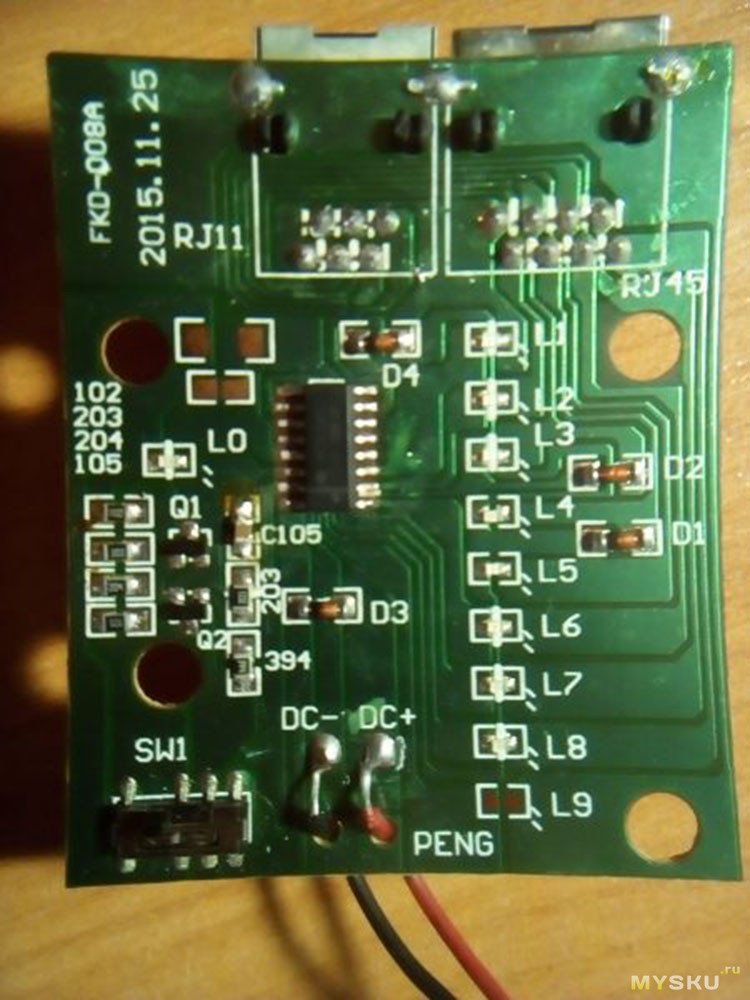

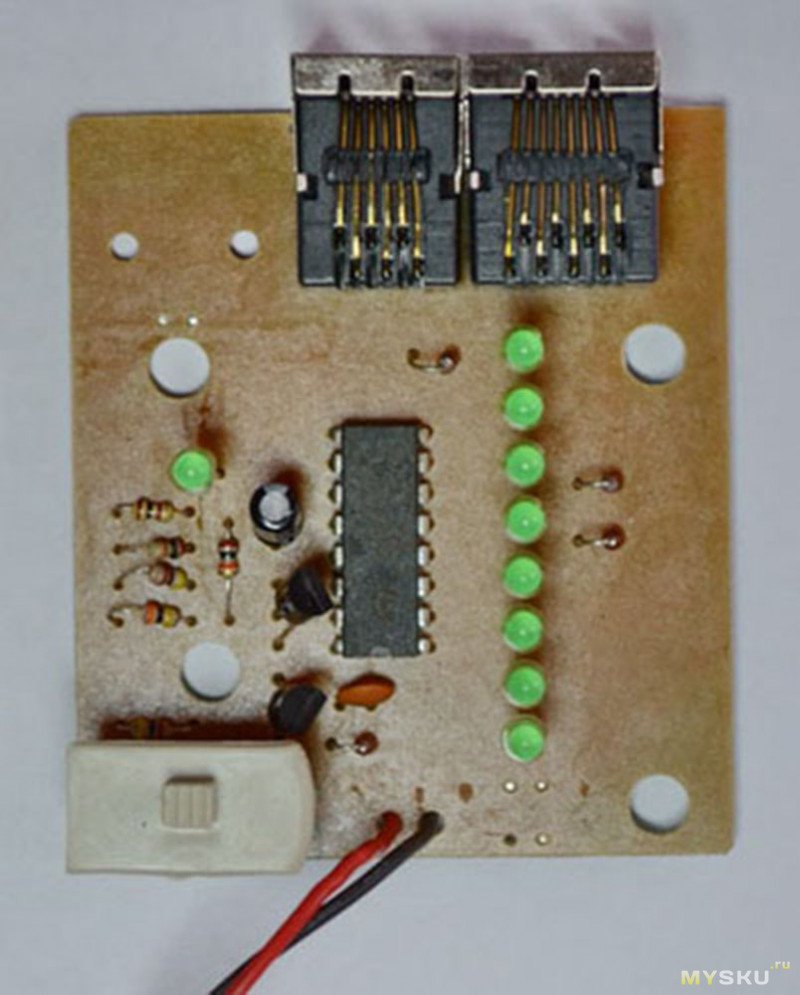

И, соответственно, как выглядит плата под нее.

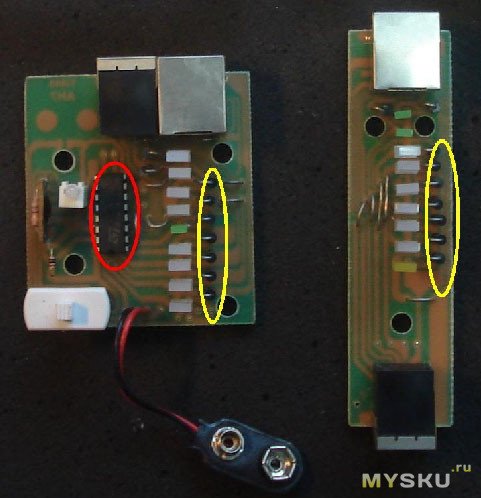

Собственно, полагаю, это и есть прародитель нашей платы. В текущем исполнении (в обозреваемом тестере) имеем 14 выводной SOIC корпус на плате с подводом питания на 4 вывод и земли на 11. Если мне не изменяет память, то ни в одной стандартной логике такого подвода питания нет. Кроме того, на плате нет ни 555 таймера ни транзисторного мультивибратора, что намекает на то, что разработчики для упрощения все запихали в один чип.

Подводим итоги
1. В угоду экономии и, видимо, для упрощения производства изменен корпус. В отличие от корпуса аналогичного тестера обозреваемый собран из 3х частей: 2е половинки корпуса и крышка батарейного отсека. Саморезы расположены под наклейками, что вызывает некоторые трудности с доступом к ним. Кроме того, наклейка, можно сказать, одноразовая. Если вы ее один раз оторвете, то держаться она больше нормально не будет, будет отклеиваться. Потому, как рекомендация для желающих разобрать — скальпелем аккуратно вырезать отверстия в местах нахождения колодцев под саморезы.
2. Схема упрощена до безобразия, все «слито» в один чип. Чип проприетарный, следовательно прибор одноразовый, ремонту и восстановлению не подлежит в случае выхода чипа из строя. Встречал сообщения, что аналогичными тестерами (на 4017 логике) пробовали тестировать кабель с КЗ по линиям => тестер уходил к праотцам.
3. Особенность схемотехники не позволяет проверить кабели различных нестандартных расключений. Об этом сообщал Рейнхард, указывая, что схема имеет только три обратных диода на основной плате и плате ответного модуля, которые создают «токовую петлю» для одной пары проводников. Как вариант решения данной проблемы предлагается напайка дополнительных диодов в целях тестирования нестандартных кабелей.
4. Нужен ли он? Для домашнего непрофессионального применения да за такую сумму, полагаю, прибор должен быть. Это лучше, чем проверка целостности кабеля и схемы его расключения мультиметром. К примеру, кабель уже проложен по квартире и надо его просто протестить — живой ли.

На этом все. Часть графического материала понянута отсюда, отсюда, отсюда и отсюда. Авторские права на графический материал остаются за их авторами. Ну и получился не совсем быстрообзор.
