Друзья, всем привет!

Сегодня обозреваем интересную и функциональную модель повербанка — Zime Z5. Ёмкость 90Wh (25 000 мАч), 140W максимальная отдаваемая (28v 5a AVS) c одного порта. 100W+45W | 100W + 15W + 15W — многопортовая отдача. Ёмкость до 100Wh и сертификаты (включая европейский CE и китайский CCC) делают эту модель беспроблемным спутником в путешествиях самолётами. Приглашаю вместе протестировать и разобраться, соответствует ли он заявленным характеристикам и насколько эта модель в целом удачная ↓

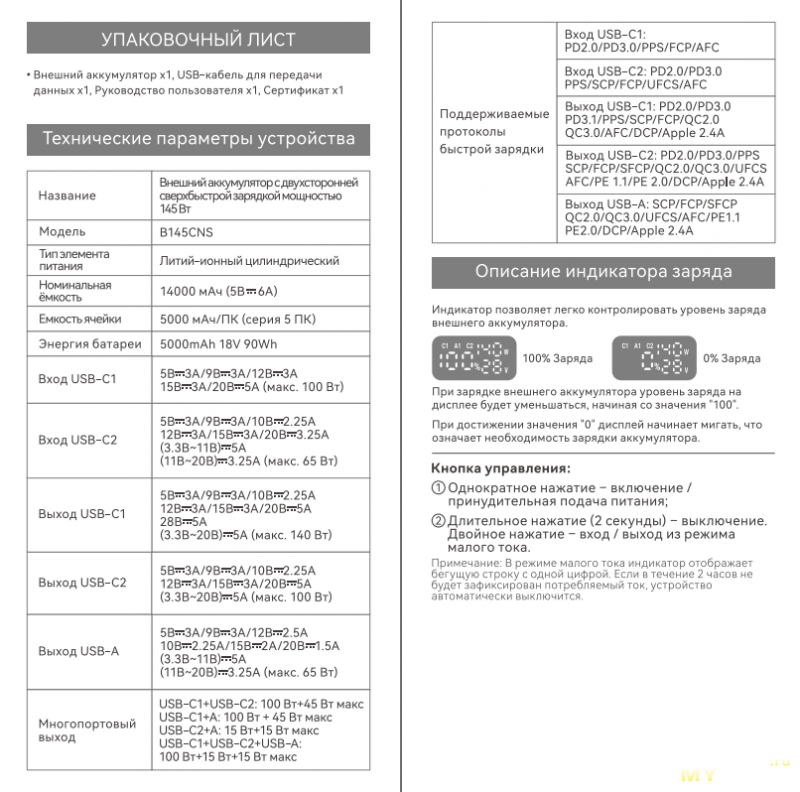

Технические параметры устройства

• Название: Внешний аккумулятор с двухсторонней сверхбыстрой зарядкой мощностью 145 Вт (Zime Z5)
• Модель: B145CNS
• Тип элемента питания: Литий-ионный цилиндрический
• Номинальная емкость: 14000 мАч (5В ⎓ 6А)
• Емкость ячейки: 5000 мАч
• Общая ёмкость:  5 ячеек * 5000 = 25 000 мАч
• Энергия батареи: 5000 мАч, 18В, 90 Вт·ч
• Размер: 159.7*82*28мм
• Вес: 530гр

Входные характеристики (Зарядка самого повербанка)

• Вход USB-C1: 5В⎓3А / 9В⎓3А / 12В⎓3А / 15В⎓3А / 20В⎓5А (макс. 100 Вт)
• Вход USB-C2: 5В⎓3А / 9В⎓3А / 10В⎓2.25А / 12В⎓3А / 15В⎓3А / 20В⎓3.25А; (3.3В~11В)⎓5А; (11В~20В)⎓3.25А (макс. 65 Вт)

Выходные характеристики (Зарядка устройств)

• Выход USB-C1: 5В⎓3А / 9В⎓3А / 10В⎓2.25А / 12В⎓3А / 15В⎓3А / 20В⎓5А / 28В⎓5А; (3.3В~20В)⎓5А (макс. 140 Вт)
• Выход USB-C2: 5В⎓3А / 9В⎓3А / 10В⎓2.25А / 12В⎓3А / 15В⎓3А / 20В⎓5А; (3.3В~20В)⎓5А (макс. 100 Вт)
• Выход USB-A: 5В⎓3А / 9В⎓3А / 12В⎓2.5А / 10В⎓2.25А / 15В⎓2А / 20В⎓1.5А; (3.3В~11В)⎓5А; (11В~20В)⎓3.25А (макс. 65 Вт)

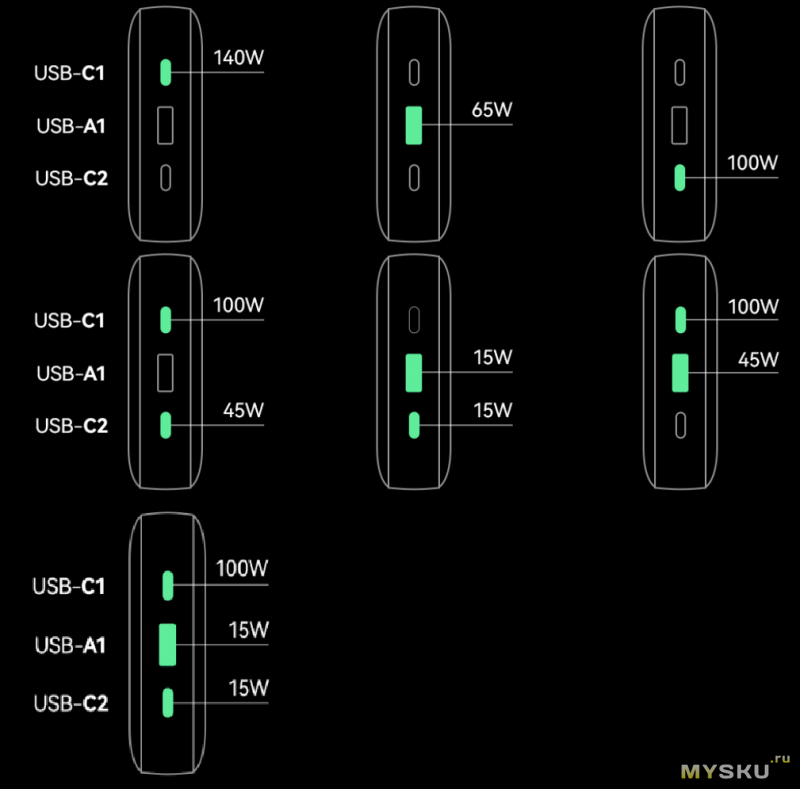

Многопортовый выход (Одновременная зарядка)

• USB-C1 + USB-C2: 100 Вт + 45 Вт макс.
• USB-C1 + USB-A: 100 Вт + 45 Вт макс.
• USB-C2 + USB-A: 15 Вт + 15 Вт макс.
• USB-C1 + USB-C2 + USB-A: 100 Вт + 15 Вт + 15 Вт макс.

Поддерживаемые протоколы быстрой зарядки

• Вход USB-C1: PD2.0 / PD3.0 / PPS / FCP / AFC
• Вход USB-C2: PD2.0 / PD3.0 / PPS / SCP / FCP / UFCS / AFC
• Выход USB-C1: PD2.0 / PD3.0 / PD3.1 / PPS / SCP / FCP / QC2.0 / QC3.0 / AFC / DCP / Apple 2.4A
• Выход USB-C2: PD2.0 / PD3.0 / PPS / SCP / FCP / SFCP / QC2.0 / QC3.0 / UFCS / AFC / PE 1.1 / PE 2.0 / DCP / Apple 2.4A
• Выход USB-A: SCP / FCP / SFCP / QC2.0 / QC3.0 / UFCS / AFC / PE 1.1 / PE 2.0 / DCP / Apple 2.4A

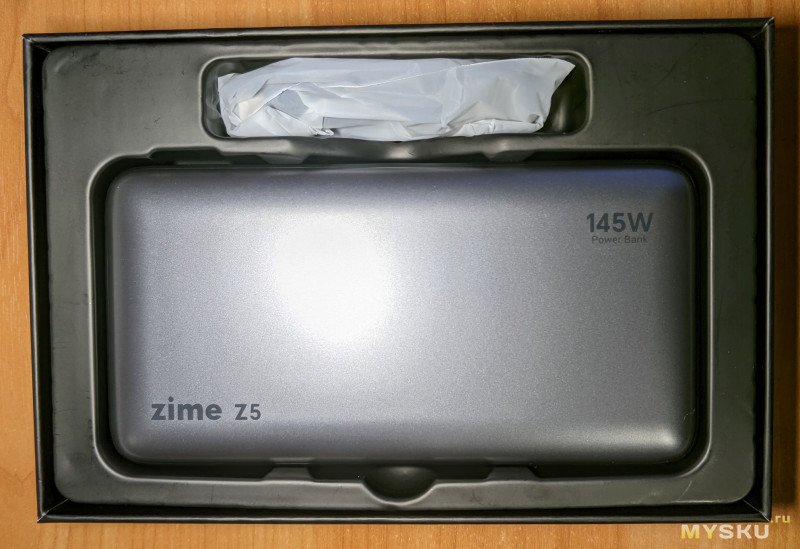

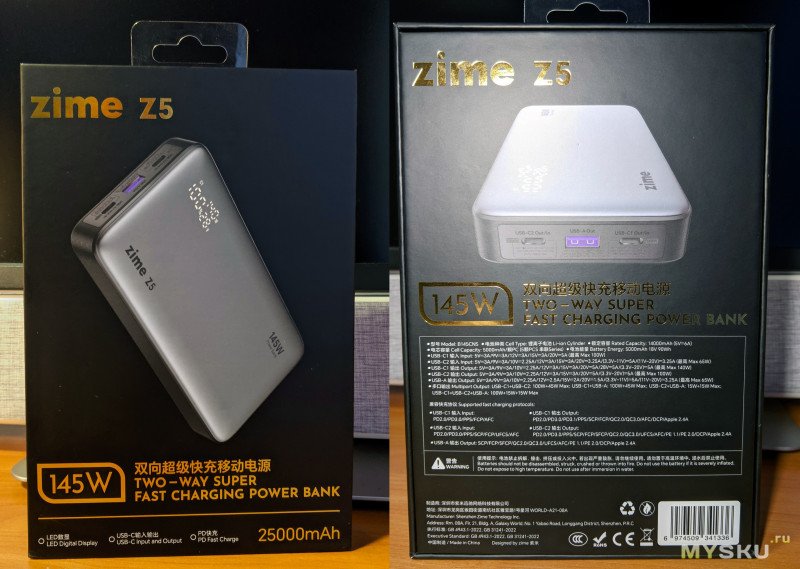

Упакован продукт очень достойно, чёрная коробка с контрастными золотыми буквами, играющими на свету. Повеяло каким-то Египтом. Мы конечно не коробкой будем пользоваться, но первые впечатление уже положительные. Материал упаковки достаточно плотный, вероятность повреждения в транспортировке — крайне низкая. В коробке мы имеем само устройство, короткий кабель Type-C — Type-C, ярлык «сертификат качества» с печатью с датой выпуска и инструкция. Русский язык — есть и это очень радует.

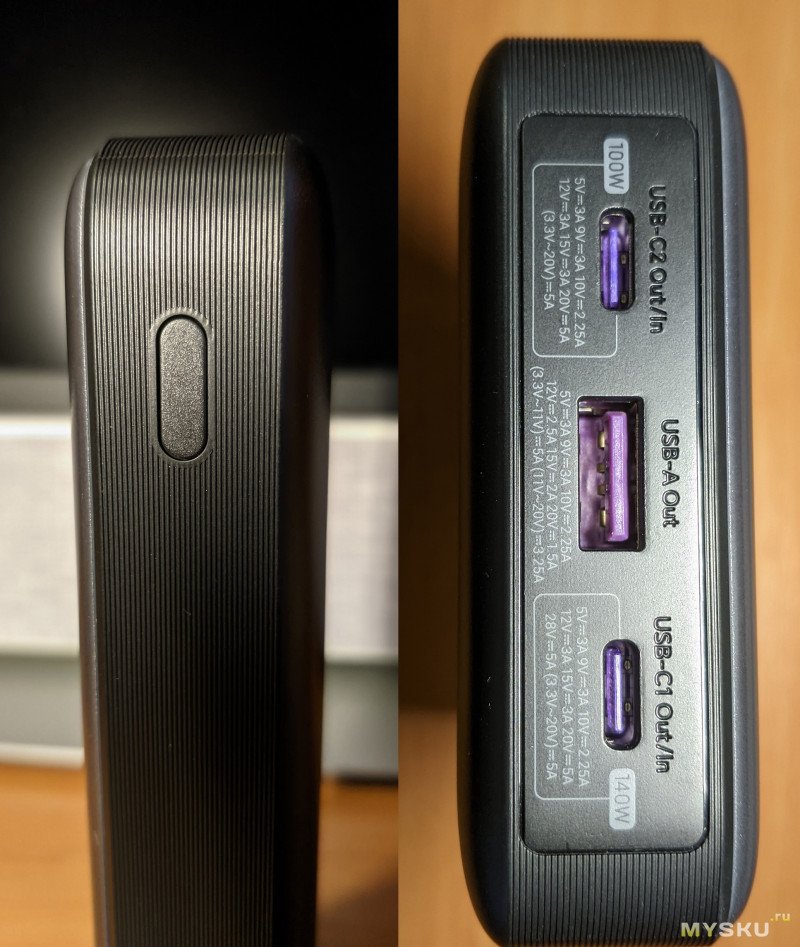

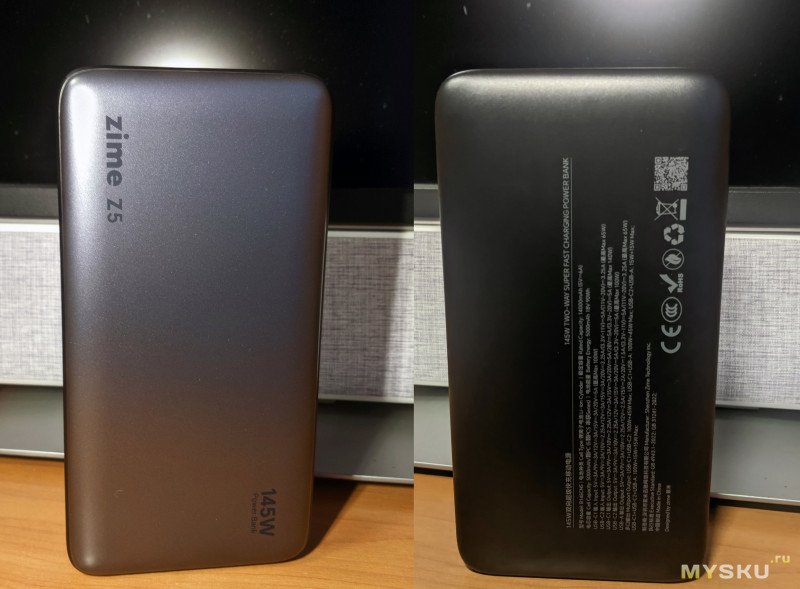

Выглядит повербанк достаточно консервативно и в то же время стильно. Сам он чёрный, а передняя панель — серебристая «под металл». Грань рифлёная (хват очень удобный), сбоку кнопка включения. Её двойное нажатие активирует режим зарядки малым током. Режим очень полезный. Есть потребители (вроде смарт-часов, браслетов, bluetooth-колонок), которые заряжаются малыми токами. Многие повербанки считают, что нагрузки нет и автоматически отключаются. Данный режим позволяет избежать автоматического отключения. После его активации, он будет активен в течение 2 часов, после того, как была распознана хоть какая-то нагрузка. Ну или можно отключить его повторным двойным нажатием.

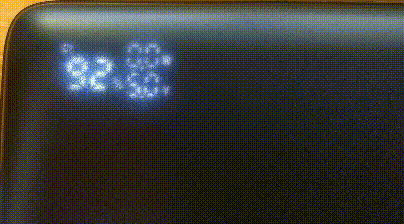

После активации режима, на дисплее начинается сигнализирующая об этом анимация. К слову, говоря о режимах работы, попробовал и так называемую «сквозную зарядку» (одновременная зарядка повербанка и отдача им энергии на нагрузку). Тоже работает.

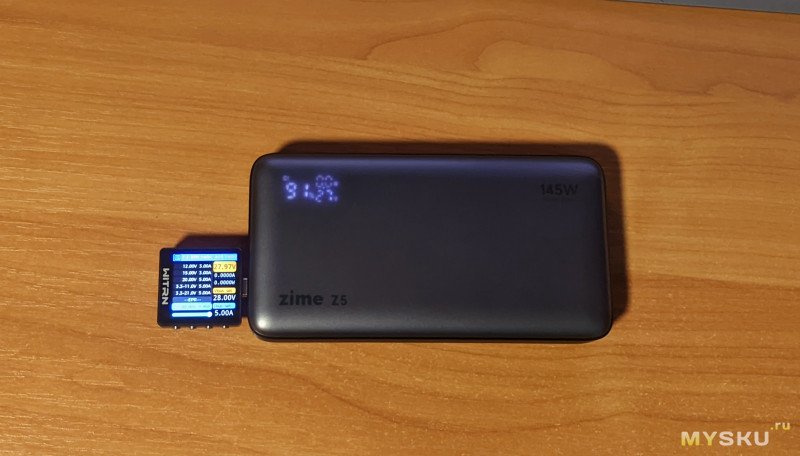

Говоря о дисплее, хочу заметить, что в данной модели он встроен под фронтальную панель. В этом есть как плюс, так и минус. Дисплей хороший, информативный. Отображает процент заряда аккумулятора, выходное напряжение и мощность в ваттах. Минус в том, что так, как передняя панель с текстурой (металлик), то вблизи цифры не очень чёткие. Но на расстоянии вытянутой руки — всё достаточно читаемо. Я понимаю, чем обусловлено такое решение и даже его продемонстрирую.

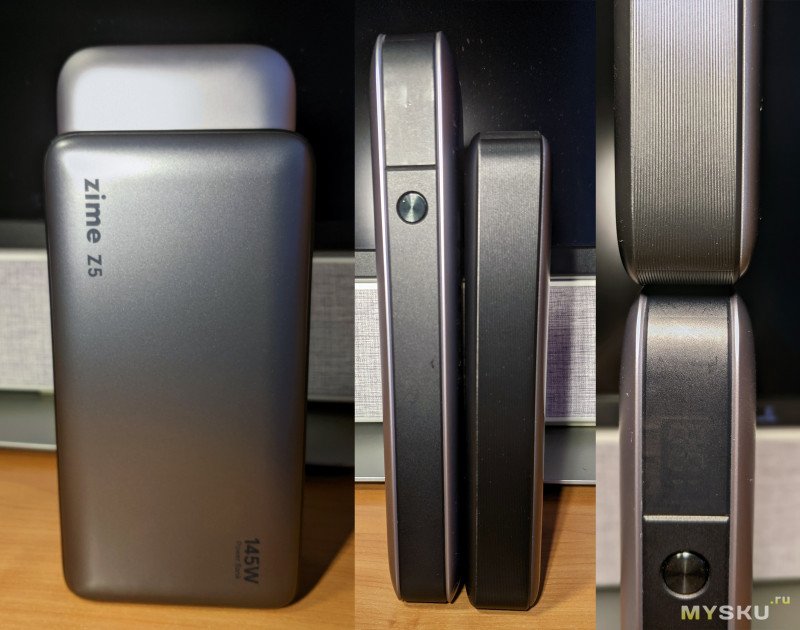

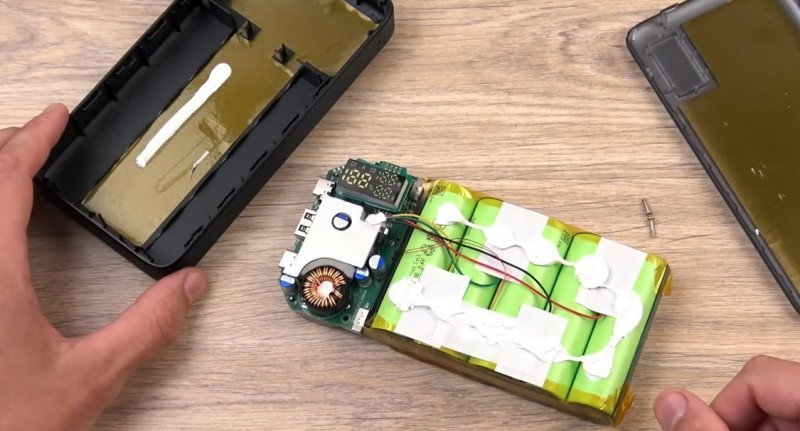

Вот повербанк, который у меня уже был в пользовании. Он тоже ёмкостью 90Wh (25000мАч), тоже базируется на пяти элементах 21700. При этом он значительно выше при почти таком же весе и толщине. У него дисплей — над кнопкой в боковой грани (на фото, справа его даже видно) и он предсталяет собой всего 3 секции (процент заряда). В данной модели — компоновка явно компактей, а дисплей, помимо процента заряда, ещё показывает мощность и напряжение. Такой дисплей просто не поместился бы в боковую грань. Поэтому решение хоть и компромиссное, но с моей точки зрения — оправданное. Между визуалом и информацией, лично я выбираю информацию.

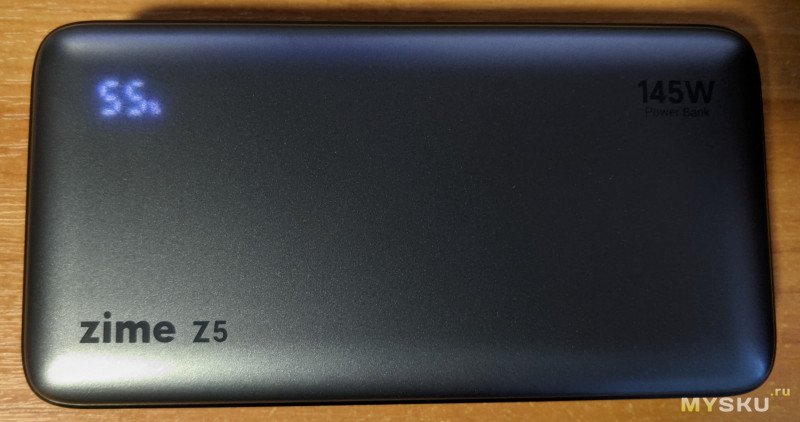

Без нагрузки, при нажатии на кнопку, отображается только заряд аккумулятора.

ТЕСТИРОВАНИЕ. ПРОТОКОЛЫ.

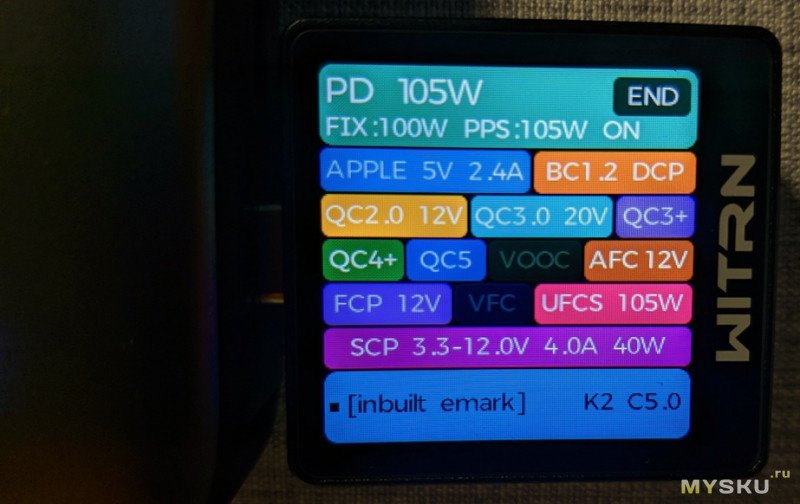

USB-C2 полностью соответствует тому, что было заявлено производителем. QC 2.0, 3.0, 3+, 4+ и 5 версии, UFCS (Universal Fast Charging Specification, единый унифицированный протокол Huawei, OPPO, VIVO и Xiaomi) — 105W, ряд проприетарных протоколов (Huawei SCP и FCP, Samsung AFC) и PD PPS 105W.

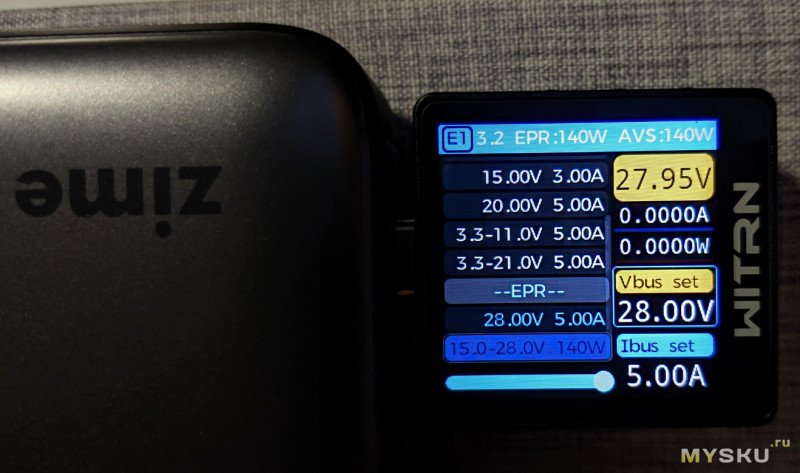

USB-C1, к сожалению, автоматически не дал тестеру считать протоколы, однако я проверил его триггерами вручную. Он так же соответствует заявленным характеристикам, и в отличии от C2, добавляет поддержку PD 3.2, который предоставляет возможность вывода EPR/AVS 28V при токе 5А (до 140W).

USB-A аналогично USB-C, соответствует заявленных характеристикам по протоколам.

ТЕСТИРОВАНИЕ. ПУЛЬСАЦИИ.

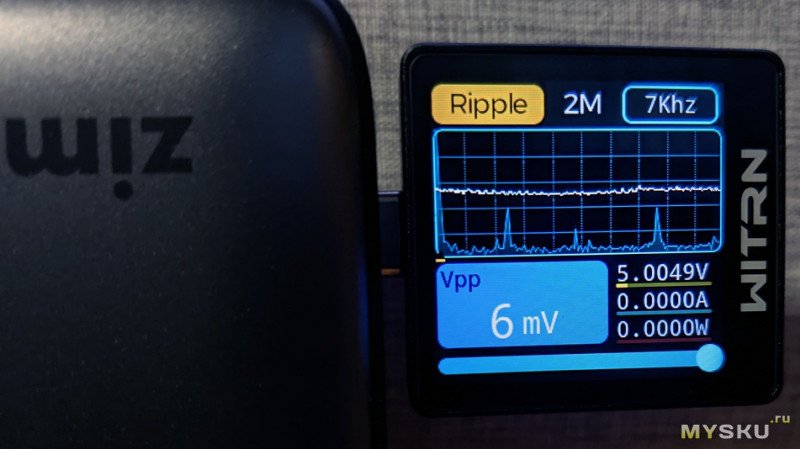

Повербанк прекрасно проявил себя в тесте. Пульсации без нагрузки составили 6mV, а при нагрузке 89W (19.5V 4.6A) — 61mV. Это отличный результат.

6mV — это практически идеальная «прямая», такие показатели свидетельствуют о том, что фильтрующие конденсаторы и контроллер работают очень «чисто», не создавая лишнего шума в цепи.

Что касается нагрузки, общепринятым индустриальным стандартом считается допустимый предел в 100–120mV. До 50mV считается абсолютно эталонным. Мы имеем 61mV и это говорит о том, что компонентная база у платы — качественная.

ТЕСТИРОВАНИЕ. ЁМКОСТЬ, РАЗРЯД, ЗАРЯД, ЭФФЕКТИВНОСТЬ.

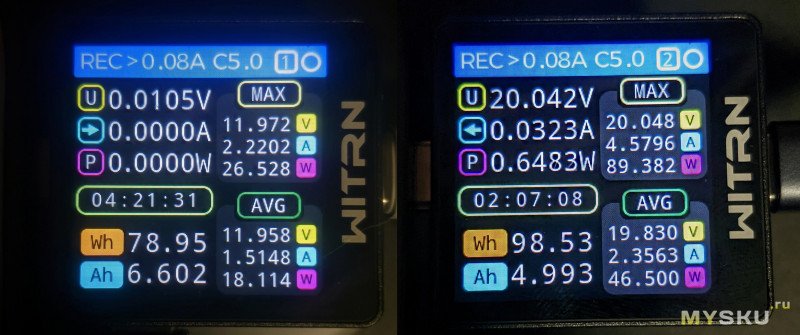

Взял в себя повербанк — 98.5Wh (5A), отдал — 79Wh.

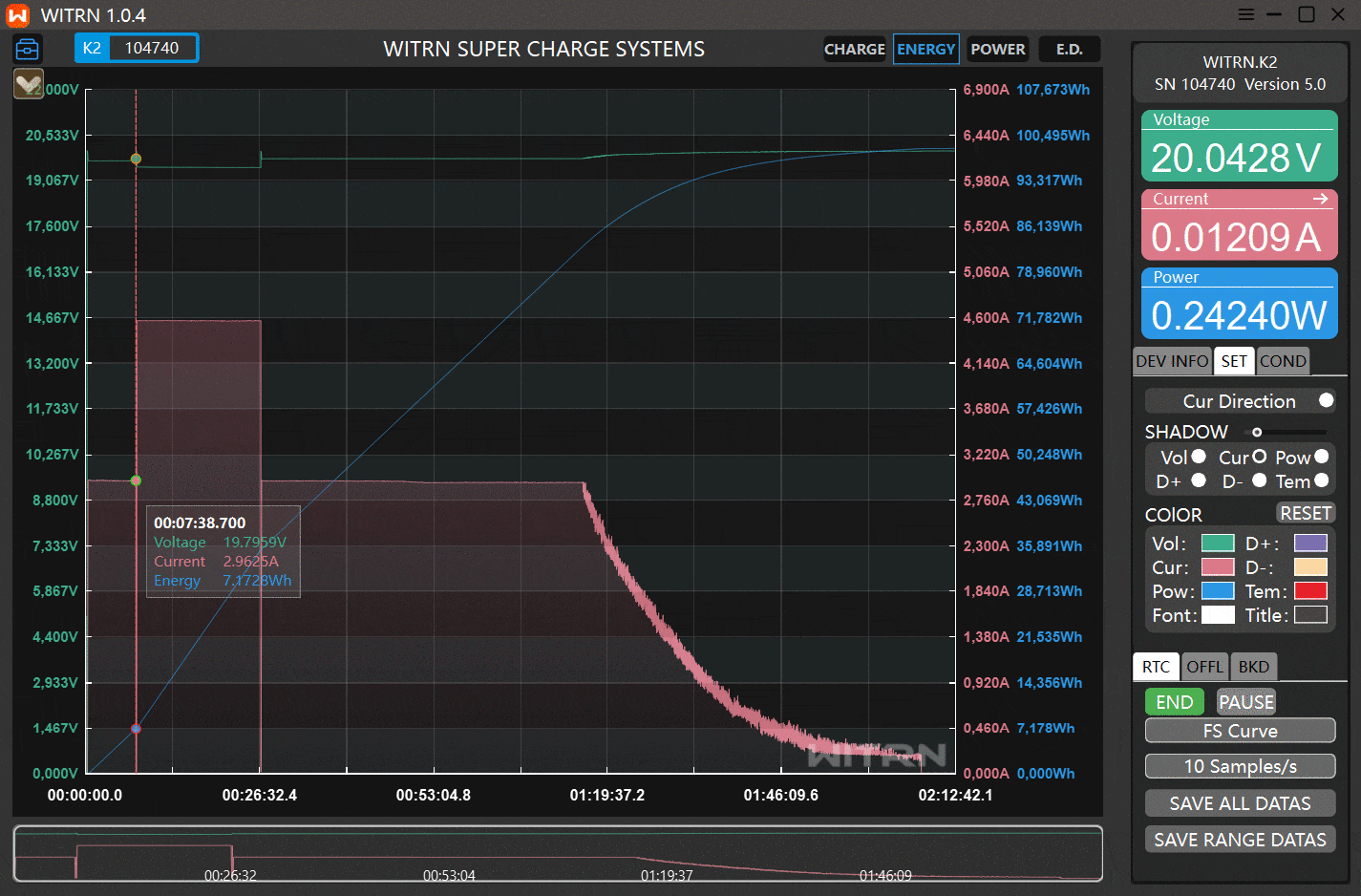

Первые 8 минут он заряжался мощностью 60W (набрав за это время 7.2Wh), затем порядка 20 минут контроллер поднял мощность до 90W, а затем, с 26 минуты, набрав 35Wh, он снова снизил мощность до 60W и заржался на такой мощности до 1 часа и 15 минут. К этому времени он взял в себя 82.8Wh (порядка 85%) и начал плавно снижать мощность до 0W. В таком режиме он заряжался ещё порядка половины часа, а затем, судя по всему, он ещё немного пробалансировал ячейки низким током. Контроллер отрабатывает хорошо и правильно. Начал с «прогревочного этапа (soft-start)», затем поднял ток заряда почти до 1C, а на 38%, когда напряжение на банках достигло ~3.9v, он ожидаемо скинул мощность и когда заряд достиг 85%, началась классическая CV-фаза, при которой контроллер удерживает 4.2v на элемент и постепенно снижает ток. Правильная работа контроллера позволит эксплуатировать аккумуляторные элементы максимально эффективно и долговечно.

Энергоемкость (Wh): 18.5V * 5Ah = 92.5Wh. Учитывая, что взял он в себя 98.5Wh, потери составили около 6%, что достаточно мало для такой зарядной мощности.

Разряжал я его мощностью порядка 18-20W. На полный разряд ушло 4 часа и 21 минута.

Из полученных данных, посчитаем КПД. КПД = (79/92.5)*100 = 85.4%, что является показателем качественных повербанков и в целом очень хороший показатель для 5S-сборки. Очевидно, что на более высоких токах разряда, потери на преобразование будут выше, будет больше энергии уходить в тепло. Однако и по данным цифрам качество контроллера и банок — показательно.

ВЫВОДЫ

Повербанк мне, безусловно понравился. В нём присутствуют как актуальные основные протоколы, так и потенциальные (PD 3.2 EPR/AVS до 28v 5A 140W). Он, при аналогичной ёмкости, заметно компактней моего первого повербанка. Индикатор (дисплей) — компромиссный, но оправданный. Повербанк имеет оптимальную ёмкость (90Wh) и необходимые сертификаты, чтобы быть идеальным спутником в путешествиях, в том числе и самолётом. Так же он поддерживает одновременную зарядку/питание трёх устройств, при сохранении мощности в 100W на одном из них. Далеко не все модели могут таким похвастаться. Режим зарядки низким током — когда плата не уходит в сон при низкой нагрузке, тоже очень полезная функция. Быстро заряжается (1 час и 15 минут до 85%, от 100W зарядного устройства), что делает повербанк так же очень хорошей опорой в условиях ограниченного времени на зарядку (к примеру, периодические веерные отключения света, туризм и активный отдых). Он конечно не для дамской сумочки (530гр), но и его предназначение — явно не подзарядка смартфона во время обеденного перерыва на работе. Это удобное и ёмкое устройство, благодаря которому энергию от розетки, которой может хватить чуть меньше, чем на две зарядки такого ноутбука, как скажем Macbook Air, можно взять с собой — куда угодно. Ну и конечно, как показало тестирование, радует честность производителя. Конечно, в идеале так и должно быть, однако на практике, к сожалению, далеко не всегда так. В данном случае, покупая эту модель, потребитель получает именно то, что заявлено в характеристиках, что конечно не может не радовать!
