Четырёхпроводная "закоротка" для калибровки нуля мультиметров с 4Х проводным методом измерения сопротивления
- Цена: 10.5$
- Перейти в магазин
Четырёхпроводной шунт (закоротка) для калибровки нуля настольных мультиметров Hantek, Fluke, Rigol, HP, Keithley и других моделей со стандартным расположением измерительных клемм, поддерживающих четырёхпроводное измерение сопротивления.
Вещь просто необходимая в хозяйстве/абсолютно ненужная(ненужное зачеркнуть) для обладателей подобных мультиметров.
Раз в какое-то время, возникает непреодолимое желание проверить мультиметр на точность, и вот эта непонятная штуковина позволяет проверить как у мультиметра с точностью измерения сопротивления относительного нуля, откалибровать мультиметр в режиме сопротивления, режиме измерения напряжений.
Вся суть работы данного устройства заключается в замыкании входных клемм мультиметра.
В режиме четырёх проводного измерения сопротивления мультиметр должен отображать нули на дисплее. То же самое касается и режима измерения постоянного напряжения — на дисплее также должны отображаться нули.
Это устройство, недорогой аналог фирменного Fluke 884X-SHORT/67$ или Keithley 8620/103$ и других подобных.

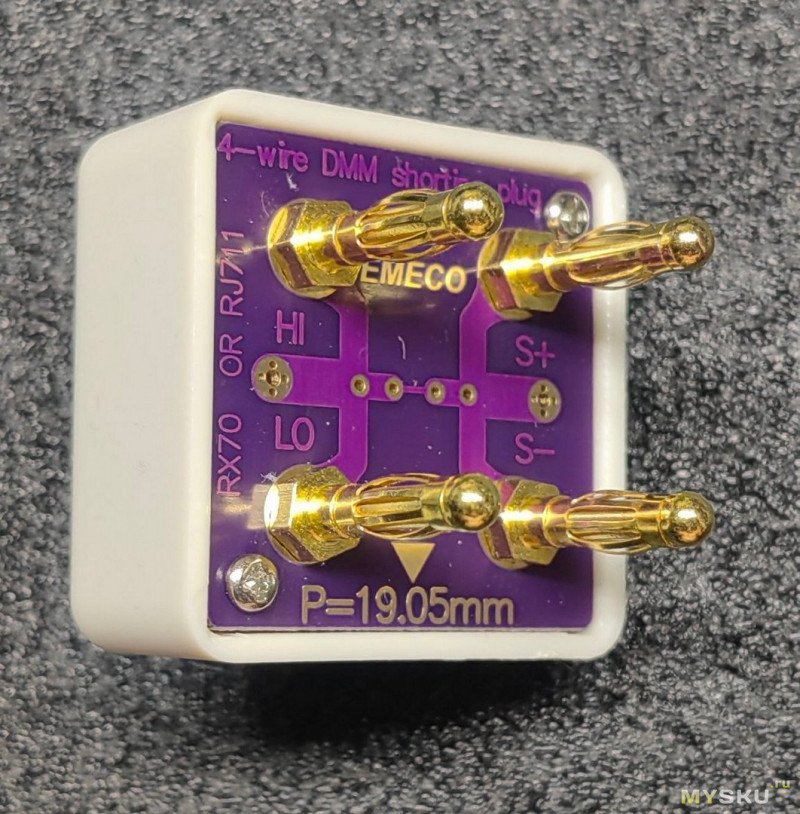

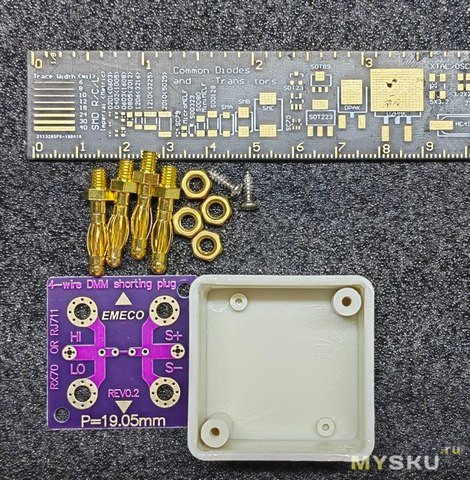

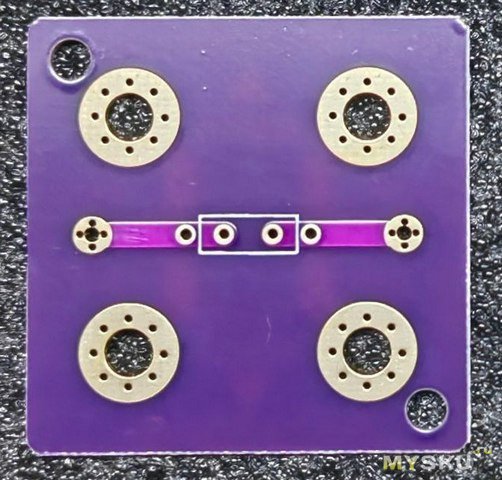

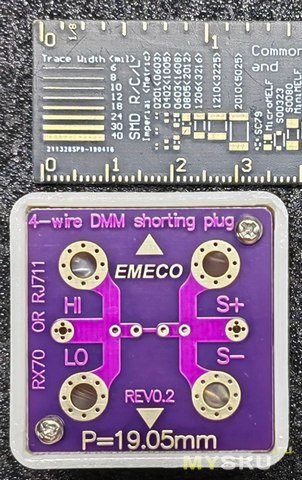

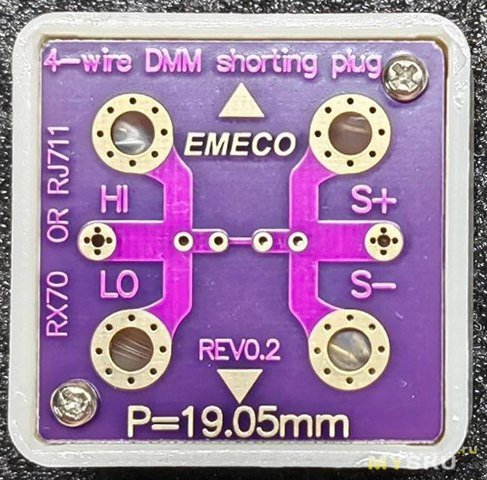

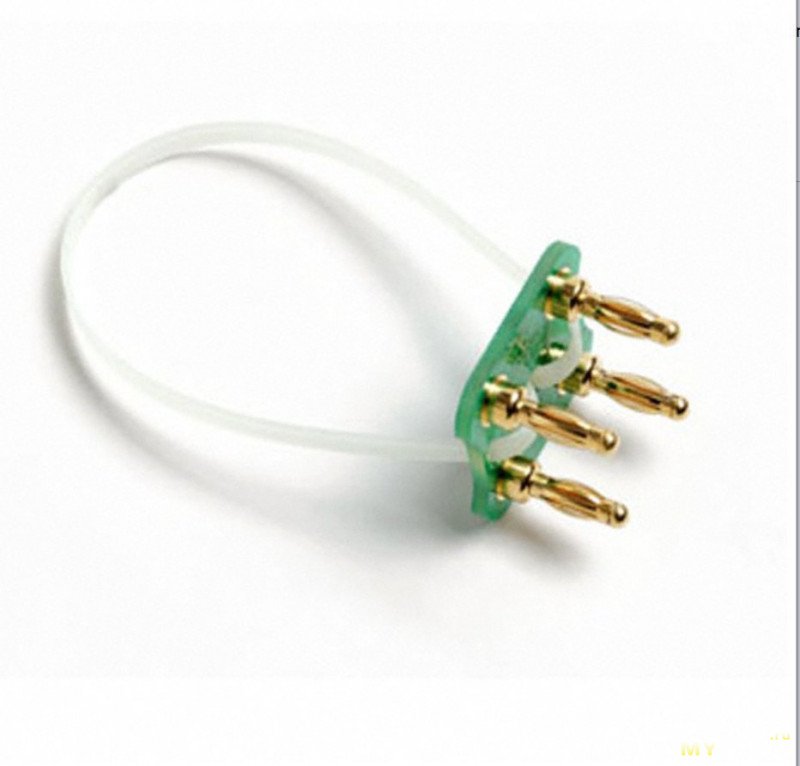

Этот готовый комплект для сборки, состоит из платы, четырех бананов, четырех гаек, двух шурупов и корпуса.
Фото
Также на github есть готовый (не мой) проект для самостоятельного изготовления
github.com/gamalot/4-Wire-Short
Существуют и другие подобные DIY проекты, обсуждаемые и на радиокоте и на eevblog.

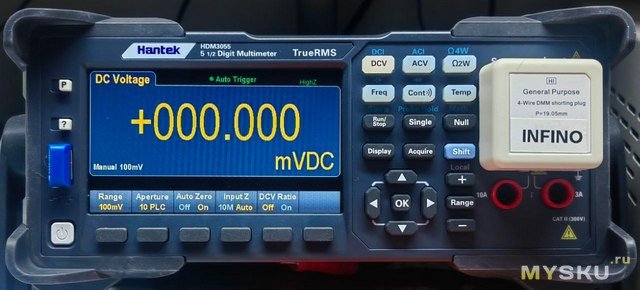

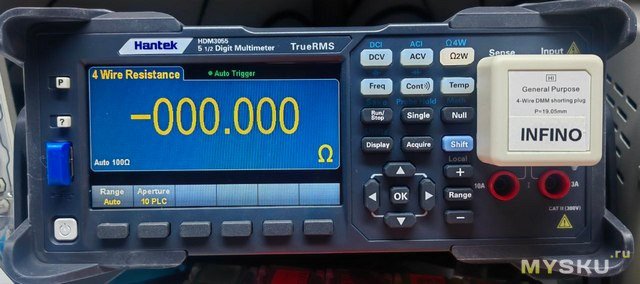

Примеры измерений Hantek HDM-3055
Рекомендуется перед измерениями прогреть мультиметр в соответствии с инструкцией, обычно это 10-20 минут.
Что ещё можно сказать об этом специфическом устройстве? Хотя у продавца указано, что контакты и плата позолочены, я сильно сомневаюсь в этом при такой низкой цене.
Поэтому предполагаю, что контакты будут окисляться быстрее, чем в оригинальных «закоротках» от Fluke или Keithley.
Рекомендуется хранить устройство в плотно закрытом пакете, а перед использованием тщательно протирать бананы для обеспечения надёжного контакта.

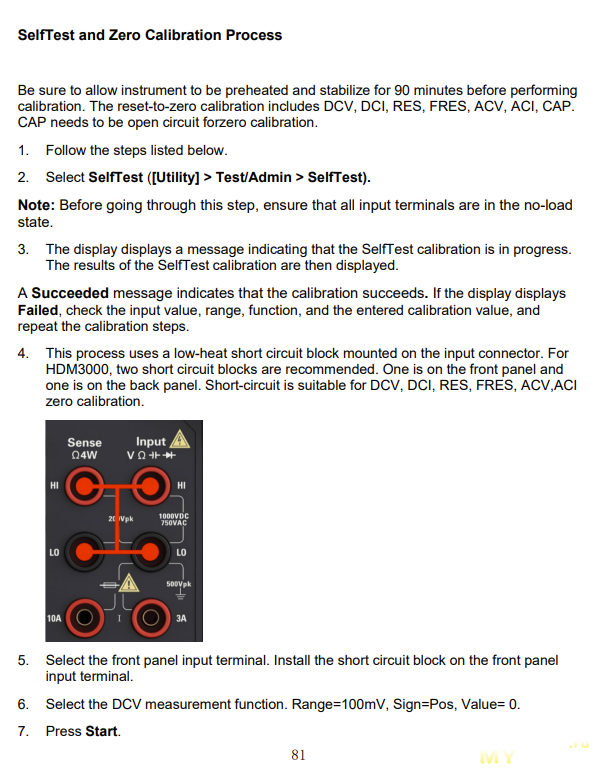

Что касаемо калибровки мультиметра, каждый производитель имеет собственный алгоритм калибровки описанный в инструкции, так как мой прибор относительно новый и проходил поверку в 2024 году, что бы не сбить настройки, видео калибровки Hanteka не будет, но можно на youtub легко найти фильм по ключевым словам «HP 34401A zero calibration» и подсмотреть как калибруется HP 34401A на относительный ноль
Ps. так же на али есть подобные устройства с распаянными точными резисторами различного номинала.
Спонсор настроения написания обзора.
Вещь просто необходимая в хозяйстве/
Раз в какое-то время, возникает непреодолимое желание проверить мультиметр на точность, и вот эта непонятная штуковина позволяет проверить как у мультиметра с точностью измерения сопротивления относительного нуля, откалибровать мультиметр в режиме сопротивления, режиме измерения напряжений.
Вся суть работы данного устройства заключается в замыкании входных клемм мультиметра.
В режиме четырёх проводного измерения сопротивления мультиметр должен отображать нули на дисплее. То же самое касается и режима измерения постоянного напряжения — на дисплее также должны отображаться нули.
Это устройство, недорогой аналог фирменного Fluke 884X-SHORT/67$ или Keithley 8620/103$ и других подобных.
Этот готовый комплект для сборки, состоит из платы, четырех бананов, четырех гаек, двух шурупов и корпуса.
Фото

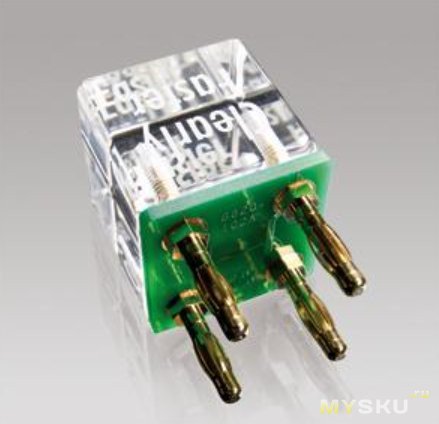

Fluke 884X-SHORT
Keithley 8620
Также на github есть готовый (не мой) проект для самостоятельного изготовления
github.com/gamalot/4-Wire-Short
Существуют и другие подобные DIY проекты, обсуждаемые и на радиокоте и на eevblog.
Примеры измерений Hantek HDM-3055
Рекомендуется перед измерениями прогреть мультиметр в соответствии с инструкцией, обычно это 10-20 минут.
Что ещё можно сказать об этом специфическом устройстве? Хотя у продавца указано, что контакты и плата позолочены, я сильно сомневаюсь в этом при такой низкой цене.Поэтому предполагаю, что контакты будут окисляться быстрее, чем в оригинальных «закоротках» от Fluke или Keithley.
Рекомендуется хранить устройство в плотно закрытом пакете, а перед использованием тщательно протирать бананы для обеспечения надёжного контакта.
Что касаемо калибровки мультиметра, каждый производитель имеет собственный алгоритм калибровки описанный в инструкции, так как мой прибор относительно новый и проходил поверку в 2024 году, что бы не сбить настройки, видео калибровки Hanteka не будет, но можно на youtub легко найти фильм по ключевым словам «HP 34401A zero calibration» и подсмотреть как калибруется HP 34401A на относительный ноль
Ps. так же на али есть подобные устройства с распаянными точными резисторами различного номинала.
Спонсор настроения написания обзора.
