2UUL SC97 15 мл флюс для выпайки деталей, снятия остатков припоя.
- Цена: 5.61$
- Перейти в магазин
Кто о чем, а вшивый — о бане infino о флюсе. Сегодня в обзоре непонятная для меня субстанция и не до конца понятная область применения.
2UUL SC97 15 мл -Буду рассматривать под микроскопом, измерять на проводимость, греть, паять и нюхать -флюс/паста, назначение которой выпайка разъемов и прочих контактных частей вставленных в пластик и трудных к выпайке.

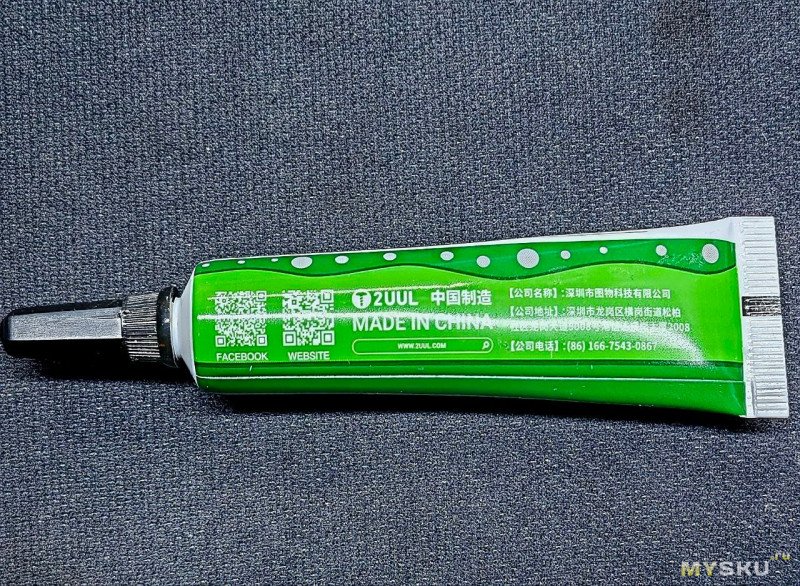

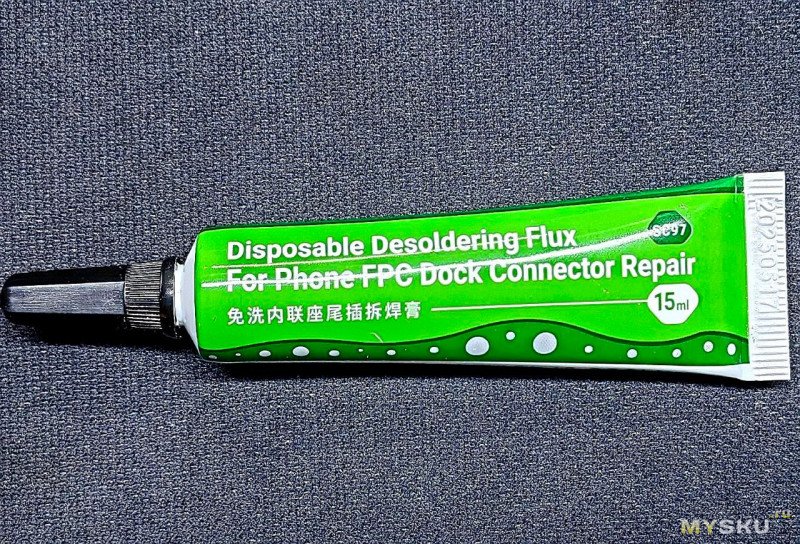

Фото тюбика и упаковки

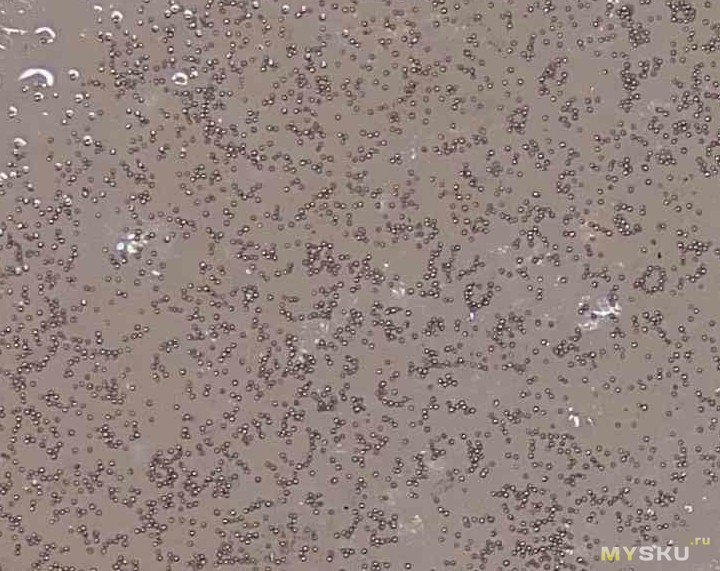

Паста под микроскопом
Как видно по фотографиям, в флюсе большое вкрапление мелких частиц припоя, но в отличие от обычной паяльной пасты их количество сильно меньше.
Смысл этого флюса/пасты это уменьшение времени выпайки и соответственно упрощение выпайки разъема.
Попробую выпаять разъем LVDS с платы ноутбука.
Первый разъем выпаиваю с помощью 2UUL SC97
а второй точно такой же разъем выпаиваю с помощью 2UUL Flux01.
Условия равны, разъёмы одинаковы, установлены рядом. Температура фена, скорость потока воздуха, керамическая подкладка под платой, все условия одинаковы.
Затем считаю время выпайки разъема и сравниваю.
Первый-32секунды
Второй-46 секунд
Вывод однозначный, данный флюс ускоряет процесс выпайки, первый разъем выпаялся на 14 секунд быстрее.

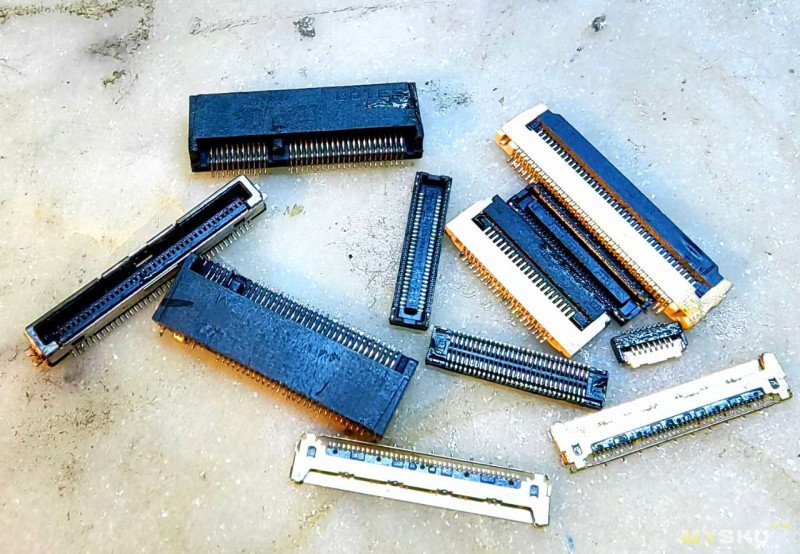

Я разошёлся и навыпаивал с помощью этого флюса еще кучку различных разъемов и подсчитывая время выпайки с флюсом 2UUL SC97 и с обычным флюсом, во всех случаях время выпайки сокращалось.
Я специально не указываю температуру фена и поток воздуха, так как у каждого своя методика работы с феном, модель фена Atten ST-862D.
Приступим к измерениям.

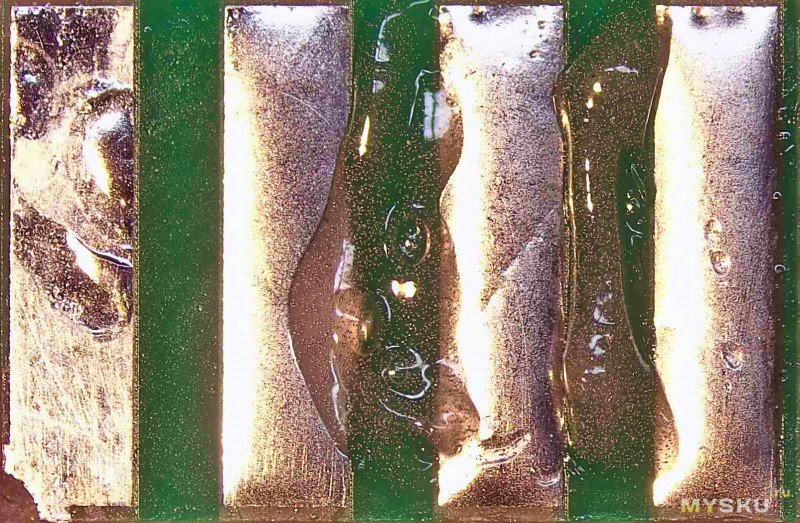

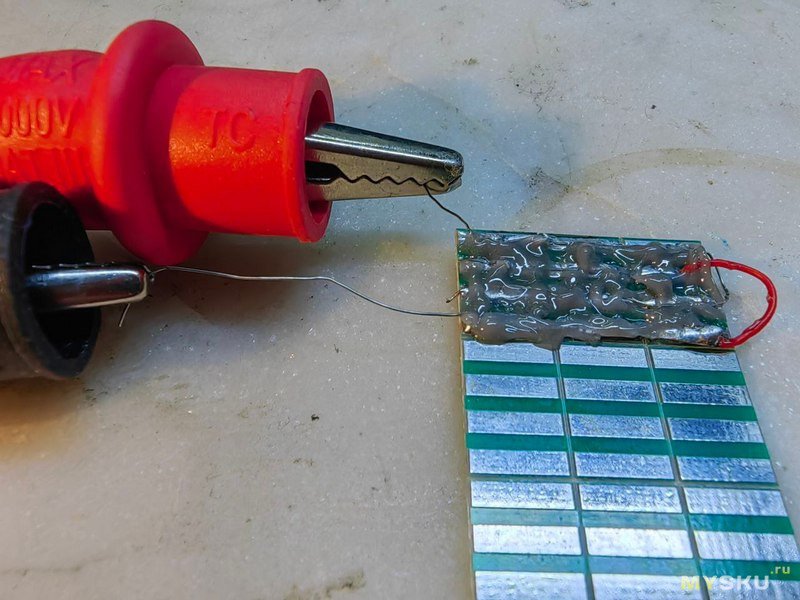

Берем платку с идущими близко дорожками и обильно мажем флюсом.

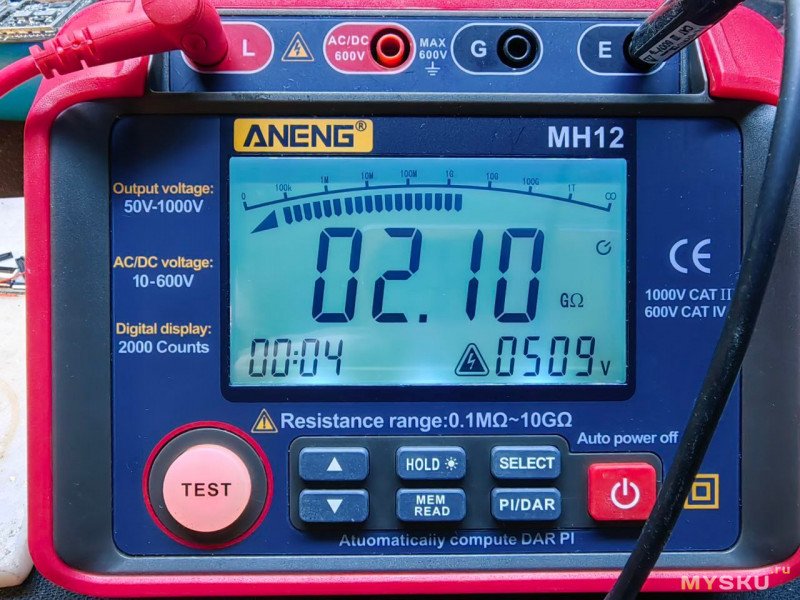

Сопротивление 2ГОм на 500вольт, это хорошие характеристики для не активированного флюса.

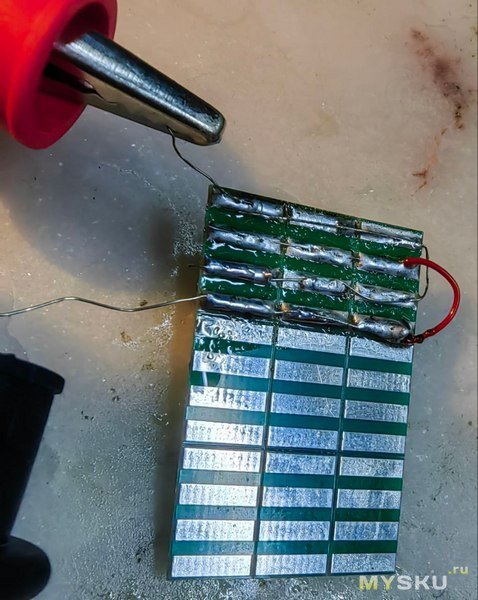

Процесс активации останавливаем на пол пути

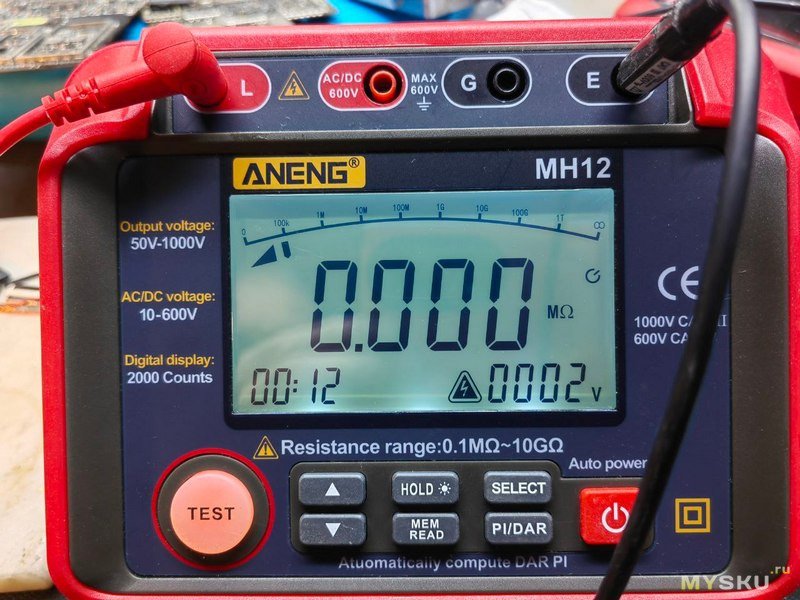

Можно сказать что сопротивление НОЛЬ.

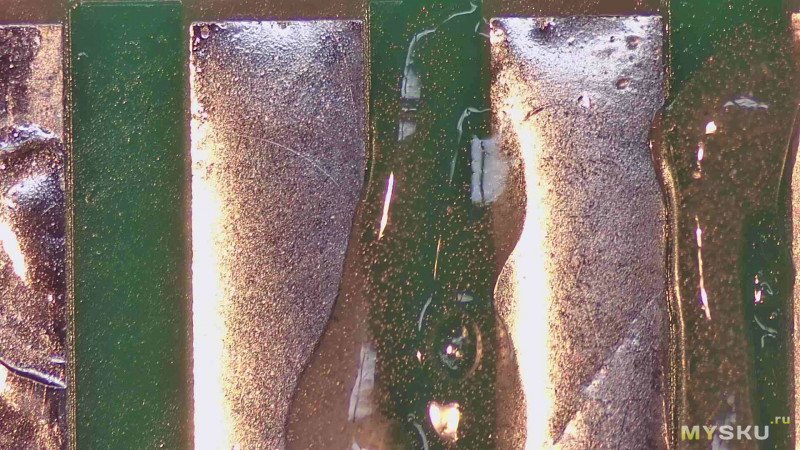

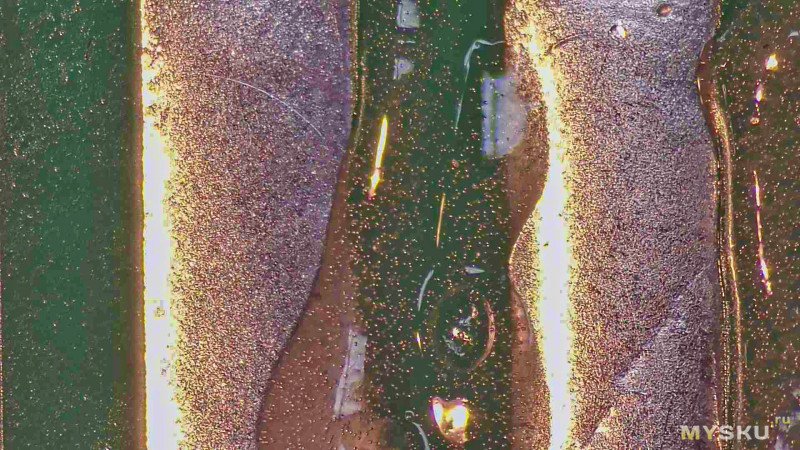

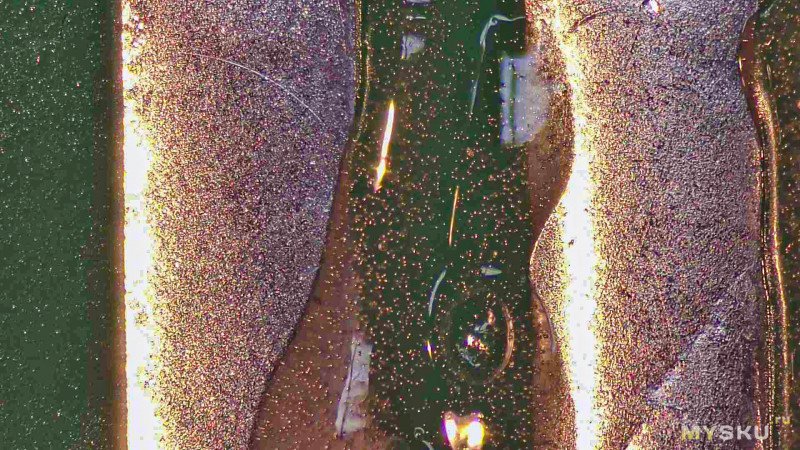

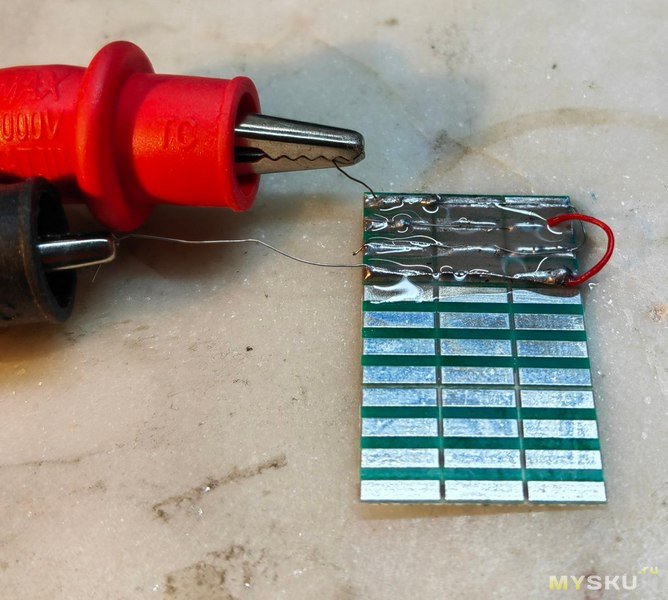

Полностью активированный флюс

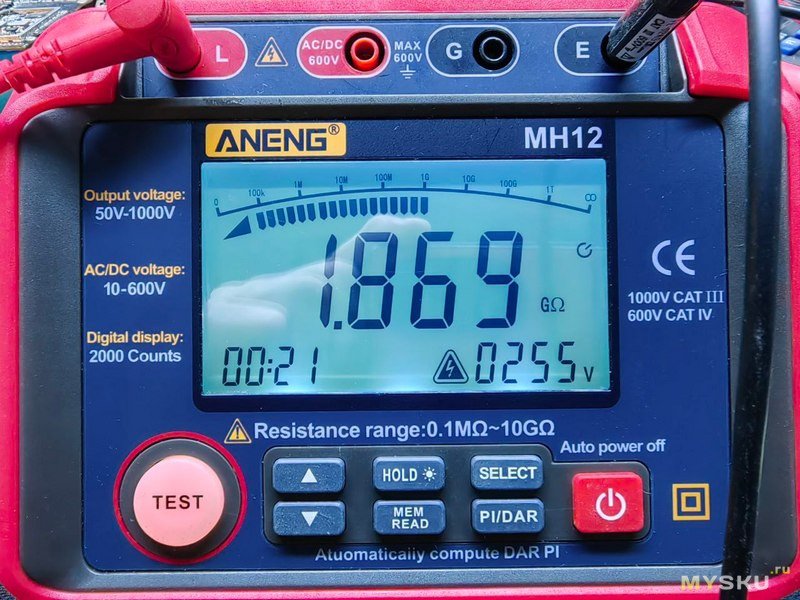

Сопротивление 1.8ГОм
После полной активации, сопротивление в норме. А если еще и отмыть, то проблем с проводимостью флюса не будет.
Вывод
Дымит не сильно, отсутствуют резкие неприятные запахи.
Значительное уменьшение времени выпайки пластиковых разъемов.
Недостатки
Стеклянная корочка не образуется.
На чистой поверхности шарики не слипаются, это говорит о том что флюс надо отмывать и относится осторожно при его использовании.
На вопросы отвечу, обзор дополню.
Добавлено
Фото сравнение шариков в флюсе с проволокой из этого обзора и мой самый тонкий пинцет ссылка
Шарики превращаются в кашицу, при температуре 130градусов, полное оплавление при температуре 150градусов.
ps. У меня сложилось неоднозначное впечатление. Этот флюс не подходит для повседневного использования, его главная задача — выпаивать разъёмы и микросхемы.
Но ведь их можно выпаять и обычным флюсом. А если нужно понизить температуру, есть низкотемпературная паста или припой, подогрев. С ними можно быть уверенным, что мелкие частицы припоя не разлетятся и не попадут туда, куда не нужно.
2UUL SC97 15 мл -Буду рассматривать под микроскопом, измерять на проводимость, греть, паять и нюхать -флюс/паста, назначение которой выпайка разъемов и прочих контактных частей вставленных в пластик и трудных к выпайке.
Фото тюбика и упаковки
Паста под микроскопом
Как видно по фотографиям, в флюсе большое вкрапление мелких частиц припоя, но в отличие от обычной паяльной пасты их количество сильно меньше.Смысл этого флюса/пасты это уменьшение времени выпайки и соответственно упрощение выпайки разъема.
Попробую выпаять разъем LVDS с платы ноутбука.
Первый разъем выпаиваю с помощью 2UUL SC97
а второй точно такой же разъем выпаиваю с помощью 2UUL Flux01.
Условия равны, разъёмы одинаковы, установлены рядом. Температура фена, скорость потока воздуха, керамическая подкладка под платой, все условия одинаковы.
Затем считаю время выпайки разъема и сравниваю.
Первый-32секунды
Второй-46 секунд
Вывод однозначный, данный флюс ускоряет процесс выпайки, первый разъем выпаялся на 14 секунд быстрее.
Я разошёлся и навыпаивал с помощью этого флюса еще кучку различных разъемов и подсчитывая время выпайки с флюсом 2UUL SC97 и с обычным флюсом, во всех случаях время выпайки сокращалось.
Я специально не указываю температуру фена и поток воздуха, так как у каждого своя методика работы с феном, модель фена Atten ST-862D.
Приступим к измерениям.
Берем платку с идущими близко дорожками и обильно мажем флюсом.
Сопротивление 2ГОм на 500вольт, это хорошие характеристики для не активированного флюса.
Процесс активации останавливаем на пол пути
Можно сказать что сопротивление НОЛЬ.
Полностью активированный флюс
Сопротивление 1.8ГОм
После полной активации, сопротивление в норме. А если еще и отмыть, то проблем с проводимостью флюса не будет.
Вывод
Дымит не сильно, отсутствуют резкие неприятные запахи.
Значительное уменьшение времени выпайки пластиковых разъемов.
Недостатки
Стеклянная корочка не образуется.
На чистой поверхности шарики не слипаются, это говорит о том что флюс надо отмывать и относится осторожно при его использовании.
На вопросы отвечу, обзор дополню.
Добавлено
Фото сравнение шариков в флюсе с проволокой из этого обзора и мой самый тонкий пинцет ссылка
Шарики превращаются в кашицу, при температуре 130градусов, полное оплавление при температуре 150градусов.ps. У меня сложилось неоднозначное впечатление. Этот флюс не подходит для повседневного использования, его главная задача — выпаивать разъёмы и микросхемы.
Но ведь их можно выпаять и обычным флюсом. А если нужно понизить температуру, есть низкотемпературная паста или припой, подогрев. С ними можно быть уверенным, что мелкие частицы припоя не разлетятся и не попадут туда, куда не нужно.
Самые обсуждаемые обзоры
| +46 |
3040
63
|
| +38 |
1228
34
|
| +53 |
2691
80
|
171р + доставка 197р с доставкой в Россию.
намазал — и оно само отпало
Африка, жара)
Можно сказать что сопротивление НОЛЬ.»
Скорее ПРОВОДИМОСТЬ, если «ноль».
Сопротивление ноль — это короткое замыкание.
ещё не проснулся
Более корректно — «отпаиваю», т.к. тут smd. «Выпаиваю» — про трухол. И в этом применении данный флюс наверняка сосет.
Но скорее всего Вуда или Розе.
Я сложные разъемы снимаю с низкотемпературной пастой, потом все плетенкой излишнее удаляю и разъем ставлю с пастой на 180градусов.
У меня сейчас нет под рукой работ на снятие разъемов HDMI с PS5, но именно он для меня самый хреновый в плане выпайки.
Я для себя не определился буду я использовать этот SC97, скорее всего да и чаще там где надо снять целым разъем с донора.
Чем смывается этот флюс и легко ли смывается? Нужно ли механически его счищать -щетками/ватными палочками? Липнут пальцы к плате после смывки флюса?
Короче-для вредителей и запланированное устаревание.
Этот флюс легко смывается и изопропилом и другими растворителями, водой не смывается.
К этому флюсу если не мыть, пальцы липнут.
С другой стороны, вот у меня плата донор, я с нее снимаю части, если флюс стекленеет, то мусор к ней не прилипает и легко сдувается, а плата которая вся в жировом флюсе или «варенье» то плата вся будет в прилипшей пыле и мусоре, даже если вы ее храните в пакетике.
с феном видимо затекает под разьем и замещая воздух ускоряет нагрев там, ну и равномернее. правда это не обьясняет сравнение с другими флюсами.
И при выпайке из чего сделан флюс не сильно влияет, хоть самый дорогой, хоть самый дешёвый, еще раз повторюсь, при выпайке феном.
Теплопроводность расплавленной канифоли составляет приблизительно 0,11
Воздух 0,022
Вот за счет этого улучшается теплопередача.
на голый металл или на металл с пленкой флюса
а нагреть-то надо металл
иии?
я бы эти частицы попытался деформировать, разглядывая в микроскоп. Если что-то явно тверже, чем ПОС-61, а еще и хрупкое, похоже на состав с висмутом
138-градусный сплав с висмутом (Bi 58%, остальное олово ) такой хрупкий, что при попытке разрезать мелкий шарик он частенько раскалывается, половинки могут разлететься. ПОС-61/63 «пластилиновый» по сравнению с этим.
Капельку сплава Розе (Bi 50%) сейчас острыми кусачками раскусил — он сначала продавливается, потом все-таки разламывается
Эти же пластиковые разъемы, если уж приспичило сохранить именно деталь и позволяют габариты, можно оплеткой почистить от бессвинцового припоя и пролудить обычным ПОС — на подогреве обычно снимается без потерь. Часто и без оплетки можно обойтись. Разъем же нужен, чтоб куда-то поставить потом, и остатки висмута тут явно будут лишними
пожалуй прикуплю для коллекции.
напоминаю про обзор ringbo rma-218 ;) уж очень интересно что там у них с сопротивлением после пайки, а то мне говорили что ужас-ужас, а мой ноут паяный году в 18, все никак не умрет…
Явный «закос» под ранее выпущенный мистером Янгом из YCS флюс
Возможно YCS более активный флюс,
Для снятия окислов, есть такой продукт 2UUL SC15, но это будет отдельный обзор.
Возможно я не прав, но я для себя такой вывод сделал.
С черными пятаками я борюсь с помощью кисточки из стекловолокна.
