Нейтральный флюс-гель на канифоли и сразу в шприце. Как это сделать

Это продолжение предыдущей статьи.
Смысл был
• в получении рабочего флюс-геля
• сразу в удобной для использования емкости с дозатором.

Введение

Идея появилась благодаря картинке, выложенной ув. Skylab в этом сообщении. За что Сергею большая благодарность.
Неизвестный автор таблички имел весьма смутное представления о растворимости канифоли во всяко-разных нейтральных растворителях и поэтому в ряде мест нафантазировал. Собственно, по этому поводу и была сделана предыдущая статья.
Но не суть. На самом деле меня заинтересовала только последняя строка.

---

Ситуация такова.

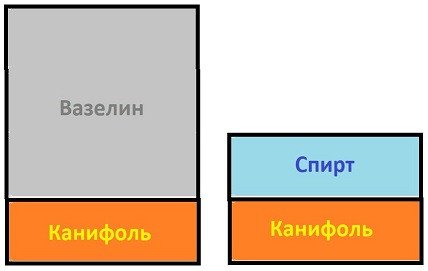

Из всех полученных ранее флюсов хуже всего показал вазелиновый (там максимально 25% канифоли, а может и чуть меньше). Остальные неплохо, лучше всего — СКФ (50%).
А по консистенции хотелось иметь что-то среднее между СКФ (совсем жидким и липким) и вазелиновым (паста, нелипкий). Ну чтобы загнать в шприц.
Изначально предполагалось подобрать смесь подходящей консистенции между вазелиновым (<25%) и любым из масляных (оба по 35%). Смущало то, что концентрация канифоли будет промежуточной и пайка будет похуже, чем с масляными. Насколько — неведомо.
И тут Сергей с этой табличкой. Я задумался. В принципе, вазелин со спиртом не дают истинных растворов. Поэтому такой вариант изначально не рассматривался. Но что мешает получить что-то типа эмульсии? А насчет расслаивания — это еще бабушка на двое сказала. Многие кремА представляют собой эмульсионные смеси. Те, которые подороже — с добавлением эмульгаторов и не расслаиваются годами. Дешевые и без эмульгатора обычно расслаиваются. Но не сразу, а через несколько месяцев или лет хранения. Все зависит от вязкости при той или иной температуре.

Окончательная методика и рецепт

Я не буду утруждать читателя нудным описанием всех перипетий данной работы, приведу сразу конечный вариант (на сей момент). Он может показаться слишком сложным, но зато приводит к гарантированному результату — получается отличный флюс в шприце, который не знаю как назвать: «Солнышко», «Медовый»… Пусть пока будет «Докторский» — потому что в шприце + то, что доктор прописал… :)

1. Приготовление СКФ

Изопропанол с канифолью точно дают истинный р-р 1:1. Но не сразу. Через 1.5-2 суток при 20-22ºС. При более высокой температуре и регулярном потряхивании закрытой емкости возможно хватит и менее суток.
Канифоль лучше использовать мелкотолченую и с избытком — предел растворимости в изопропаноле немного больше 50%.
Если есть чистенький этанол, то ради бога — меньше вони в процессе приготовления. В нем растворимость канифоли не менее 60%.

2. Приготовление вазелинового флюса

См. в предыдущей статье.

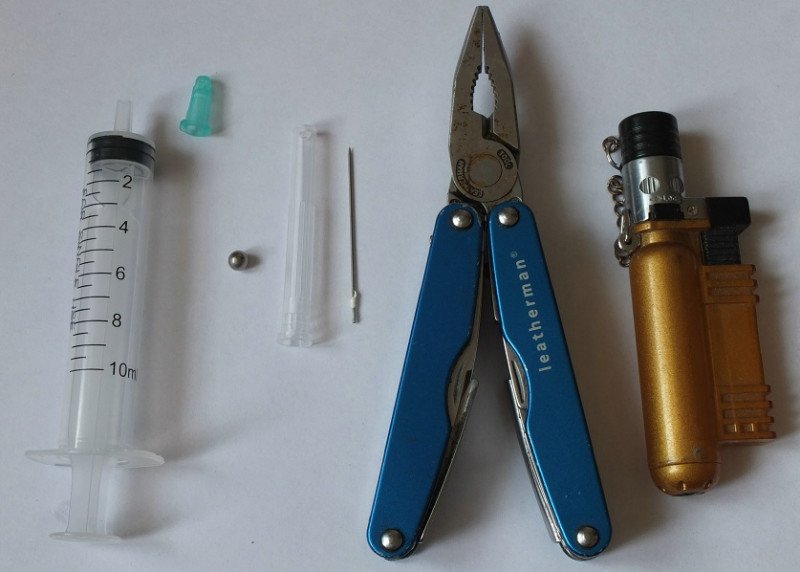

3. Подготовка шприца

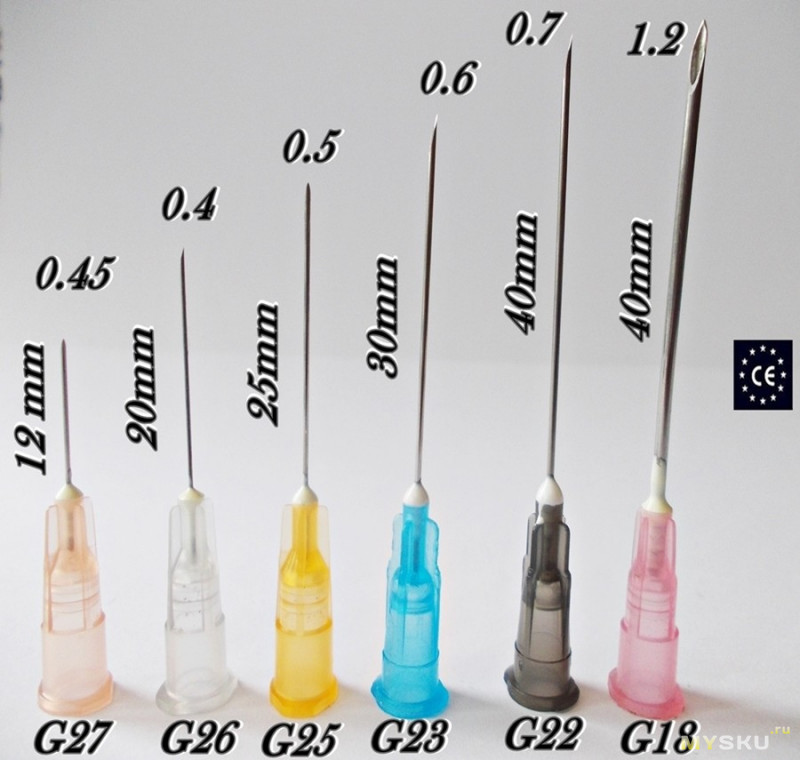

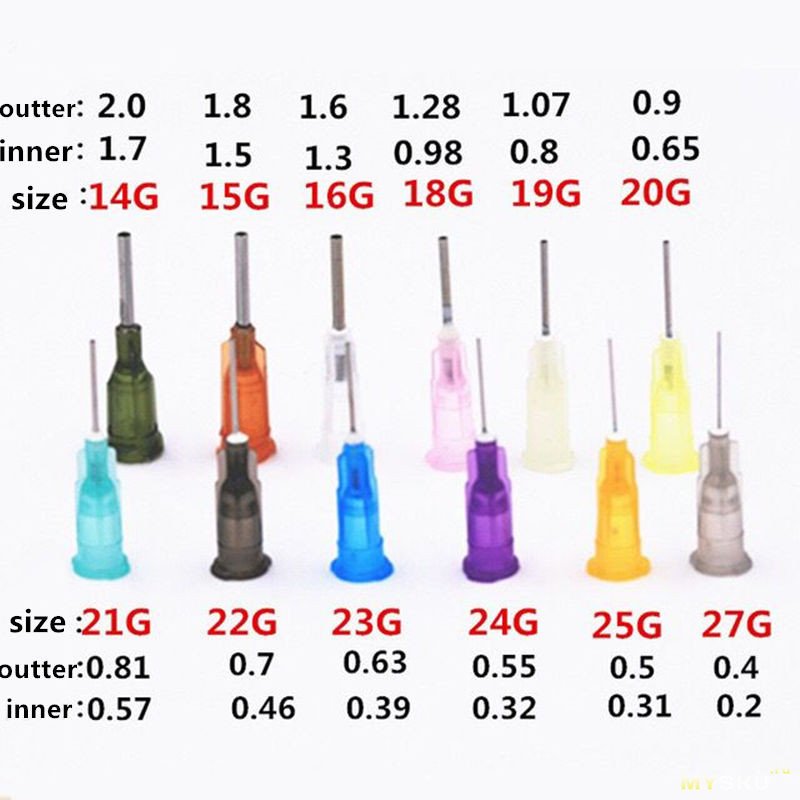

• Убрать металлическую часть иголки — зажать в плоскогубцах, провернуть (с усилием) пластиковое основание (которое насаживается на шприц).
• Пластиковое основание оставить и заплавить дырявый кончик на зажигалке — будет затычка.
• Желательно (но не обязательно) найти шарик от шарикоподшипника. У меня такового не нашлось, поэтому использовал неодимовый магнитик шарообразной формы. Шарик выполняет роль мешалки при замесе внутри шприца.
• Насадить затычку на кончик шприца.

4. Замес

Бумажка + шприц без всего, но с затычкой весят 3.86 г.

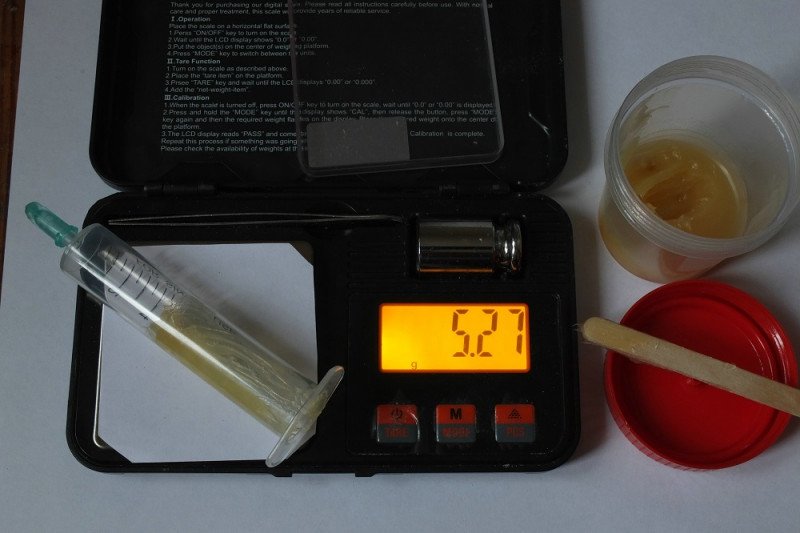

Добавляем ваз.флюс. Добавлено (5.27-3.86) = 1.41 г.

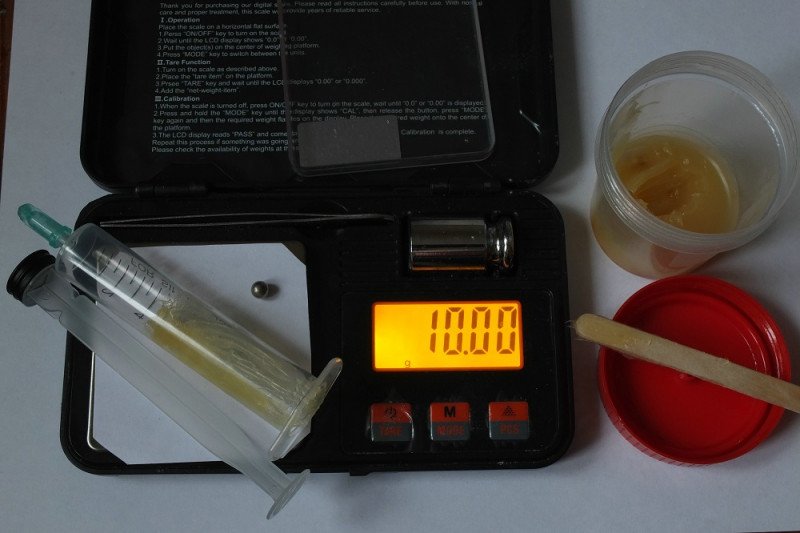

Полный комплект перед добавлением СКФ. 10.00 г получилось совершенно случайно
Добавляем СКФ и собираем всю систему

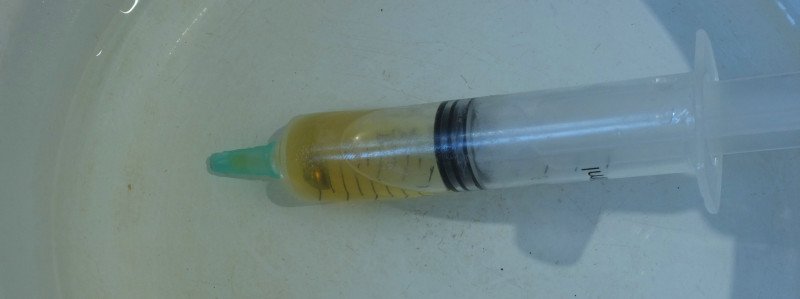

Теперь нужно гомогенизировать. Для этого наливаем в миску очень горячей воды и через пару минут ваз.флюс расплавляется
Потом начинаем вращать шприц в одну и другую сторону, пока вода не охладится настолько, что смесь начнет застывать (шарик перестанет двигаться).

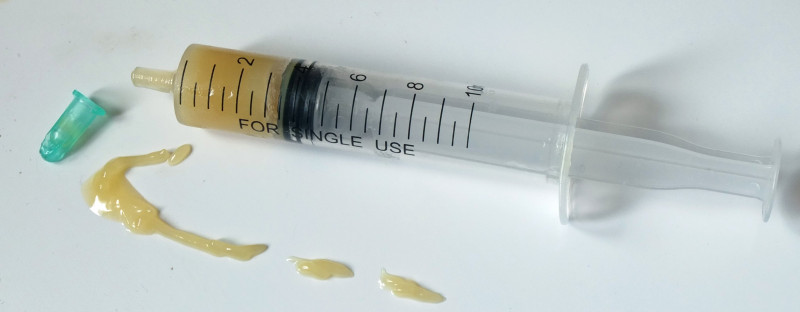

Все, флюс «Докторский» готов. Немного понавыдавливал на пластиковую поверхность
• Первые миллиметры идут легко, потом надо прилагать заметное усилие, флюс вязкий. Лужа флюса недалеко от носика шприца далась с трудом.

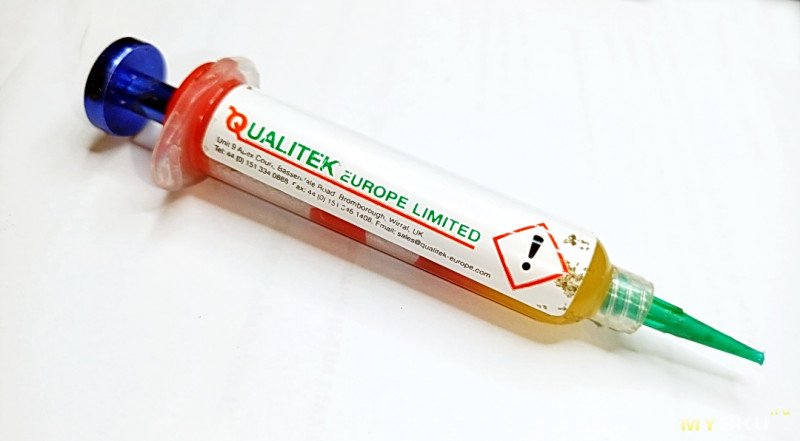

Говорят, на Али есть машинки для выдавливания вязких флюсов. Но для нанесения 1-2-3 небольших капель на место пайки они совершенно не нужны.
• Флюс не липкий.
• Если растереть между пальцев и поднести к носу — сначала несильный запах изопропанола, а через несколько секунд еле заметный запах хвои.

---

Соотношение двух исходных флюсов в смеси
ваз.флюс: СКФ = 1.41: 0.65 = 2.17: 1, то есть примерно 2:1.

Концентрация канифоли в «Докторском», полученном в данном опыте
(2.17·0.25+1·0.5)/(2.17+1) = 1.0425/3.17 = 0.329 = 33%.

Если попасть точно в 2:1, то будет 0.348 = 35%
Но это роли не играет.

5. Проверка полученного флюса

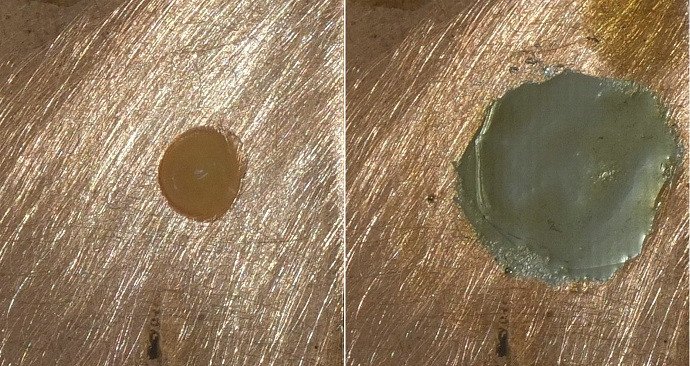

Слегка зачищаем медь и наносим маленькую каплю. Жалом «топорик» легко размазываем припой в пятно диаметром 2 см.
Сравнение с результатами из предыдущей статьи. Тоже маленькая капля флюса и буквально 2-3 прохода «топориком».
Паять проще и удобнее, чем с СКФ. Так как «Докторский» не закипает и не убегает по меди.

6. Отмеченные недостатки

1) При пайке «Докторский» дымит меньше канифоли, но несколько интенсивнее СКФ. В последнем не уверен — может показалось.
При пайке запах не сильный, но немного отдает резиной. Я специально проверил — точно такой же у вазелинового флюса. Значит все от наличия вазелина.
Напомню, что самый приятный дымок идет при пайке с флюсом на вазелиновом масле — слабый запах соснового леса. А не потухающего костра из сосновых веток, как с случае чистой канифоли.
2) Сложная методика приготовления. Сначала надо приготовить насыщенный СКФ (а это долго) и максимально растворить канифоль в вазелине (на водяной бане) и только потом смешивать.
Желающие могут попробовать сразу смешать порошок канифоли (тв.), спирт (ж.), вазелин (желе) и попробовать все это «сварить» при нагревании в закрытой емкости. Ткип изопропанола 82.4ºС, до нее лучше не доходить. Если честно, я сильно не уверен, что получится что-либо вменяемое. Но практика — критерий истины...;)

7. Дополнительно

Можно немного поиграться с концентрацией канифоли во флюсе и консистенцией геля. Уменьшение количества СКФ в смеси увеличивает вязкость флюса и снижает его активность. Но это явно не нужно.
И наоборот: увеличение доли СКФ делает смесь более жиденькой, и (чисто теоретически) увеличивает активность. В предварительных опытах я так и делал: смешивал примерно 1:1 вазелиновый флюс (25%) и СКФ (50%). Флюсует примерно так же как рассмотренный в этой статье 2:1, но быстрее разбегается по фольге и консистенция показалась жидковата.

---

Желающие могут добавить некий активатор, совместимый со спиртом, вазелином и канифолью. Активатор добавляется в СКФ перед загрузкой в шприц. Конкретных рекомендаций дать не могу, т.к. с активаторами пока не экспериментировал.
Но с активаторами, наверное, надо смотреть в сторону безканифольных бездымных флюсов.
Первоначальные идеи можно почерпнуть в общеизвестном документе ОСТ 4Г 0.033.200 «Припои и флюсы для пайки, припойные пасты».

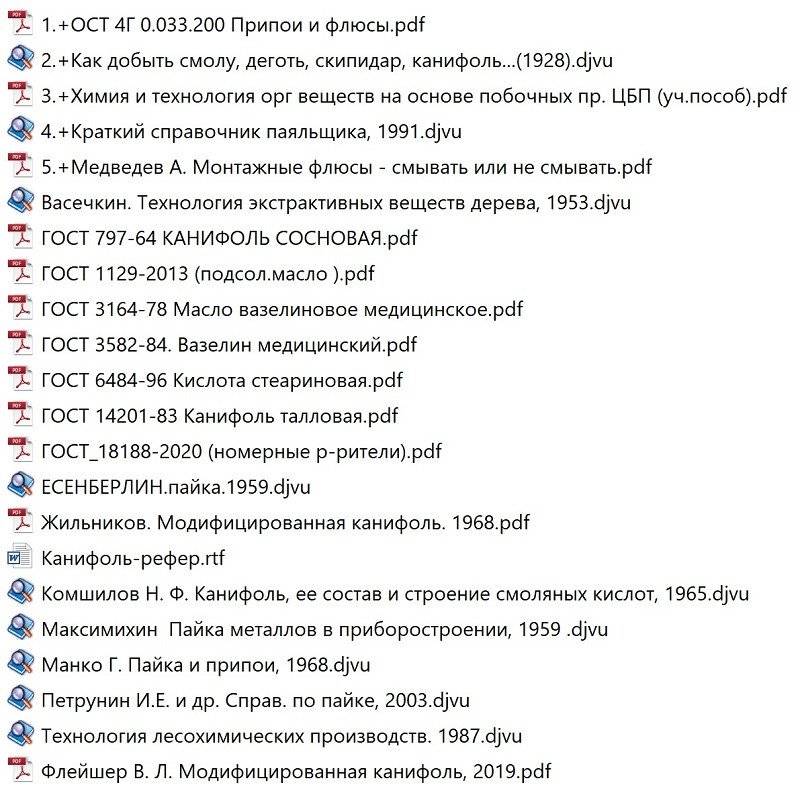

Ну и осмелюсь напомнить про библиотечку в облаке ТУТ

---

Можно просто смешать порошок канифоли с вазелином и наносить маленьким шпателем, но это не спортивно.:)
Да и такой однородной консистенции точно не удастся добиться.

---

Если кто имеет опыт получения флюс-гелей на канифоли или не на канифоли — пишите, обсудим.

Всего доброго.
