Мини-обзор медных мини-радиаторов 6х6 мм
- Цена: 900 ₽
- Перейти в магазин
Дополнительное охлаждение некоторых горячих микросхем порой необходимо сразу с завода, но производитель почему-то этого не делает. На самом деле знаем, почему не делает: лишние расходы на производство или порой отсутствие надобности, что встречается реже.
В моем случае появилась необычная идея реализации ПК, к которой была куплена нестандартная китайская материнская плата JWC H610I-P с голыми мосфетами Alpha & Omega на 50А. Пять фаз питания общей мощностью 250А не рассчитывают на установку на подобного Франкенштейна процессора уровня Core i9 с потреблением 300W, и предполагается использование более простых моделей уровня Core i3-12100F. Чтобы вдвойне перестраховаться, разработчики ограничили лимит мощности всего-то 50 Вт.
Однако мне этого показалось мало, потому что тот же Core i3-12100F будет работать вполсилы. И я нашел, как обойти это ограничение, и теперь можно установить хоть те самые 300 Вт и процессор уровня Core i7-14700KF. Правда, через сколько минут или секунд фазы питания скажут вам спасибо? Нужна умеренность, и необходимо охладить мосфеты, чтобы выиграть хоть немного по температурам и, как следствие, мощности.
Еще с тестов видеокарт я заметил интересную особенность: даже бюджетные фазы питания могут рассеивать до 25W под обдувом, но если прикрепить хоть какой-нибудь радиатор, то эффективность повышается до 40W. Здесь я решил прибегнуть к подобному принципу, а так как площадь мосфетов маленькая, разбросаны они по плате, а по краям мешаются высокие резисторы, то и искать надо было крохотные радиаторы.
В магазине я приобрел комплект из десяти медных мини-радиаторов для чипов Arduino.

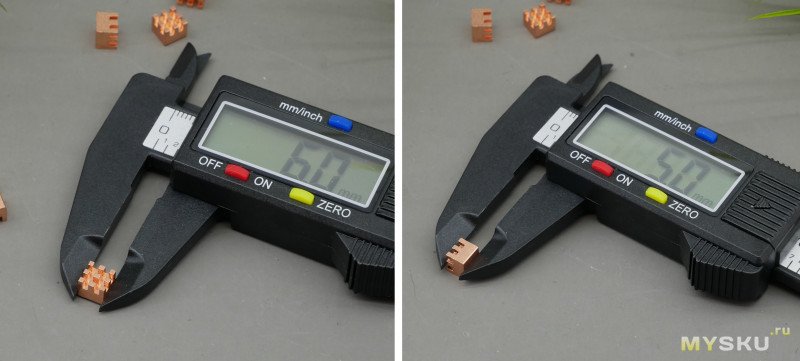

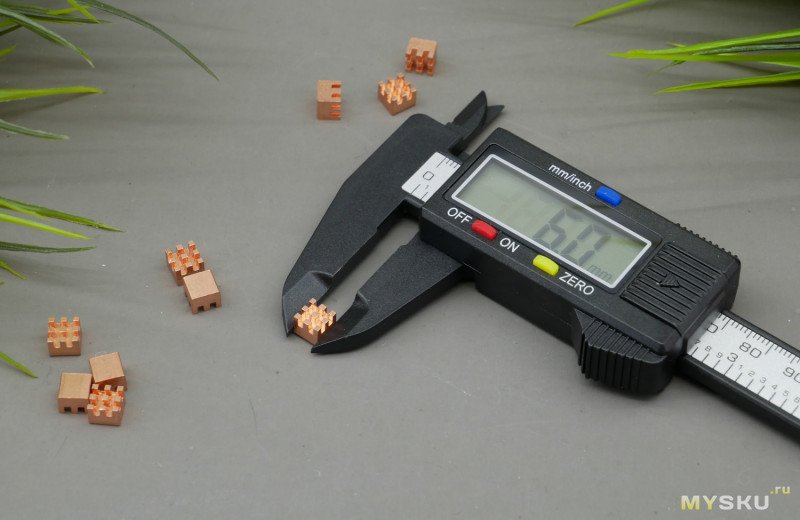

Площадь мосфетов 5х5 мм. Размеры данных радиаторов составляют 6х6 мм, высота 5 мм.

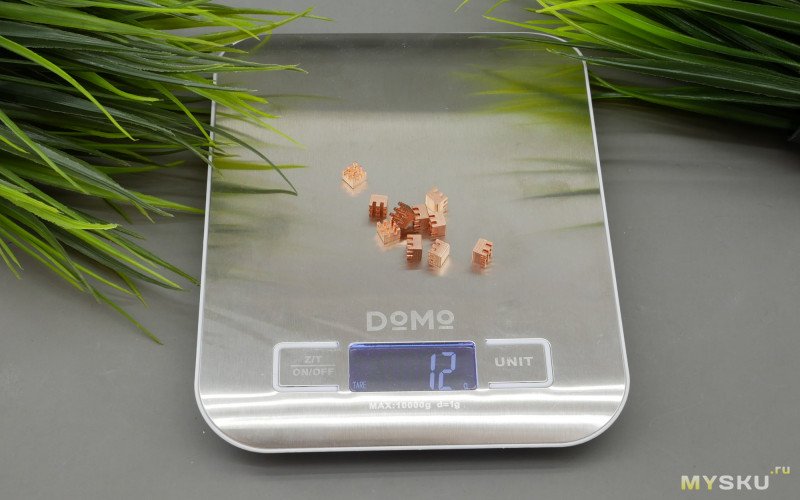

Мои кухонные весы едва могут оценить массу данных радиаторов, но обычно выдавали 12 г, что на один радиатор примерно равняется ±1,2 г.

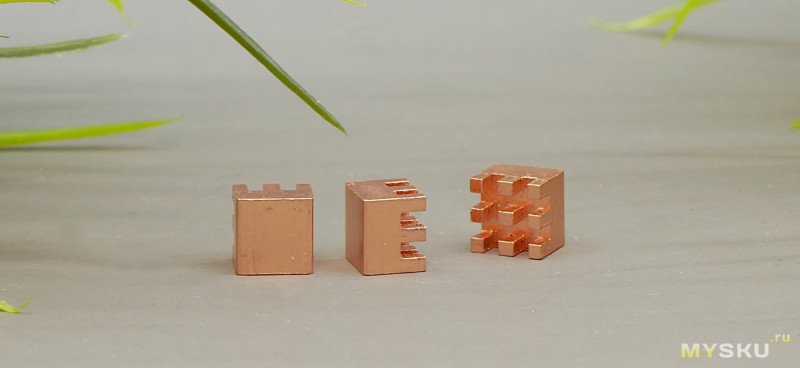

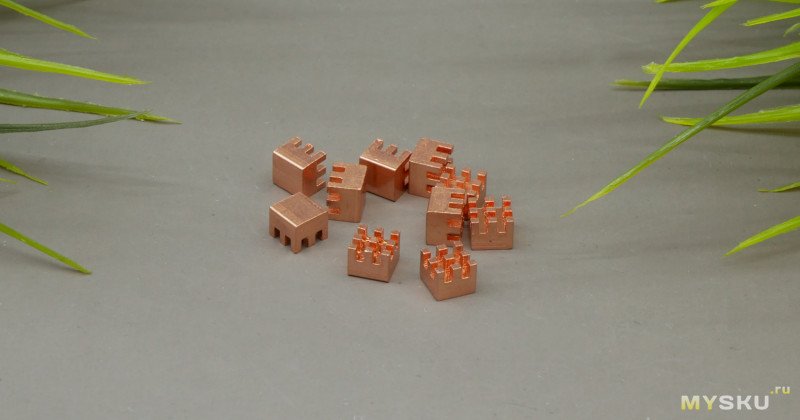

Медные мини-радиаторы выполнены в форме куба с небольшим оребрением. Толщина основания составляет 3 мм, а гребенка позволит воздушному потоку лучше «снимать» тепло.

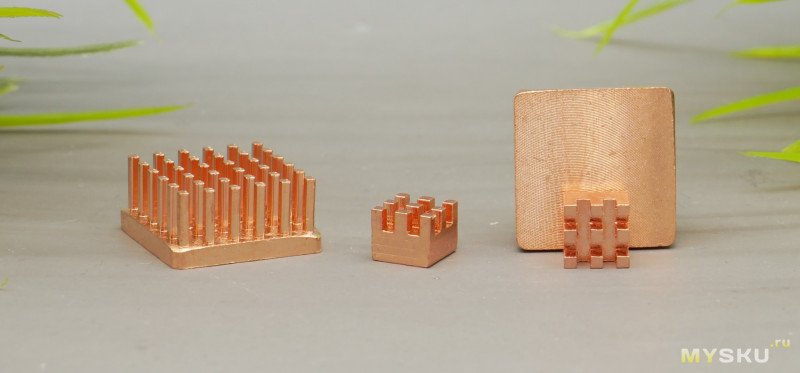

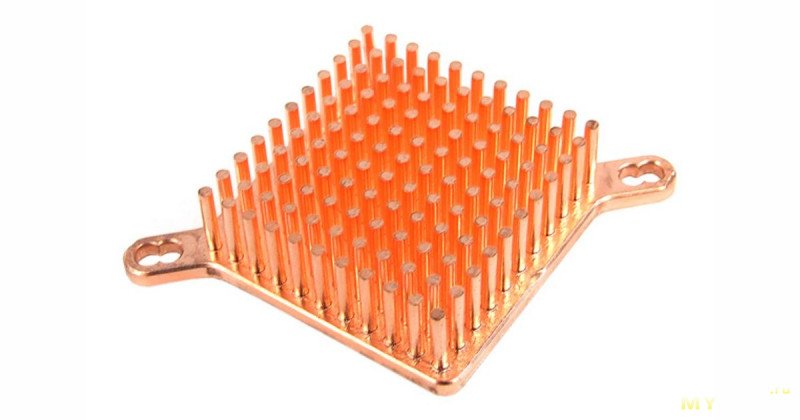

Первоначально я задумывался приобрести игольчатые радиаторы, которые выше и имеют свои плюсы. Я приобрел их, но пока хочу затестировать именно мелкие.

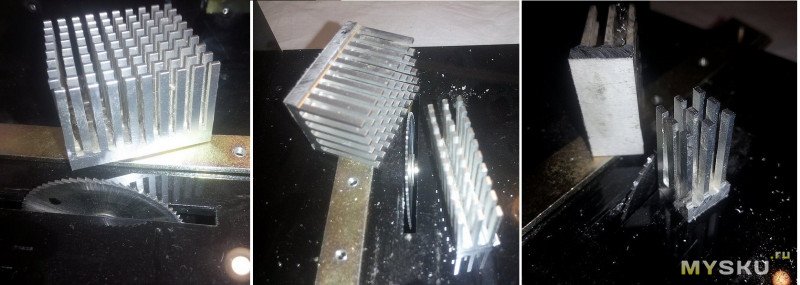

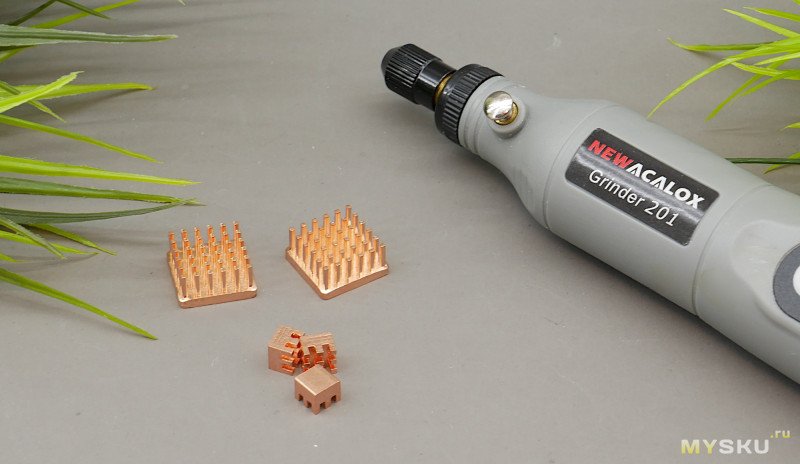

Энтузиасты и опытные пользователи, конечно, скажут: зачем лишние расходы, когда можно взять любой радиатор и распилить его? И я с ним полностью соглашусь, однако, когда у тебя нет подходящего инструмента или тебе необходимы нужные элементы здесь и сейчас, то заниматься подобным нецелесообразно. Тем более когда напилить радиаторы маленького размера сложно и не всегда выйдет аккуратно.

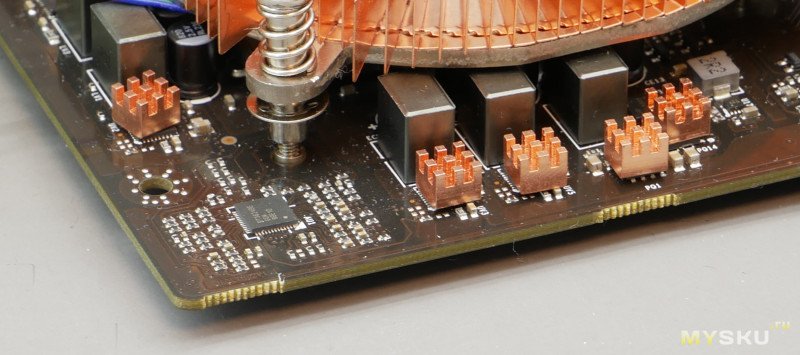

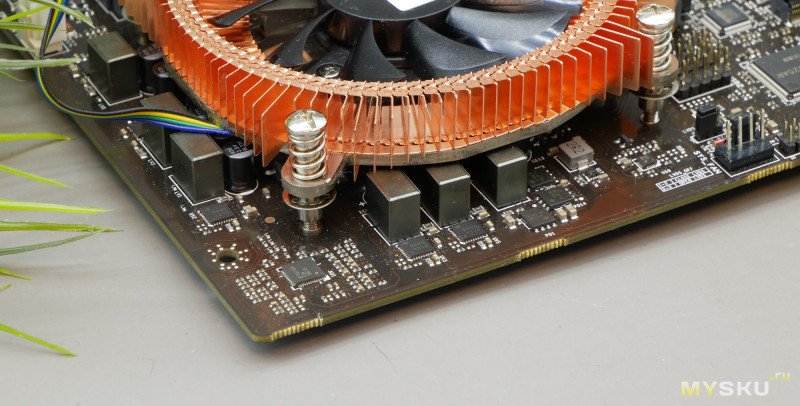

Материнская плата JWC H610I-P после примерки. Примерно так будет она выглядеть, когда я установлю радиаторы. Какой термоклей вы посоветуете?
В данном мини-обзоре пока не будет практического применения и тестов. Немного не дошли руки. С удовольствием выслушаю ваши рекомендации и советы. Может есть другие идеи?
В моем случае появилась необычная идея реализации ПК, к которой была куплена нестандартная китайская материнская плата JWC H610I-P с голыми мосфетами Alpha & Omega на 50А. Пять фаз питания общей мощностью 250А не рассчитывают на установку на подобного Франкенштейна процессора уровня Core i9 с потреблением 300W, и предполагается использование более простых моделей уровня Core i3-12100F. Чтобы вдвойне перестраховаться, разработчики ограничили лимит мощности всего-то 50 Вт.
Однако мне этого показалось мало, потому что тот же Core i3-12100F будет работать вполсилы. И я нашел, как обойти это ограничение, и теперь можно установить хоть те самые 300 Вт и процессор уровня Core i7-14700KF. Правда, через сколько минут или секунд фазы питания скажут вам спасибо? Нужна умеренность, и необходимо охладить мосфеты, чтобы выиграть хоть немного по температурам и, как следствие, мощности.Еще с тестов видеокарт я заметил интересную особенность: даже бюджетные фазы питания могут рассеивать до 25W под обдувом, но если прикрепить хоть какой-нибудь радиатор, то эффективность повышается до 40W. Здесь я решил прибегнуть к подобному принципу, а так как площадь мосфетов маленькая, разбросаны они по плате, а по краям мешаются высокие резисторы, то и искать надо было крохотные радиаторы.
В магазине я приобрел комплект из десяти медных мини-радиаторов для чипов Arduino.
Площадь мосфетов 5х5 мм. Размеры данных радиаторов составляют 6х6 мм, высота 5 мм.Мои кухонные весы едва могут оценить массу данных радиаторов, но обычно выдавали 12 г, что на один радиатор примерно равняется ±1,2 г.Медные мини-радиаторы выполнены в форме куба с небольшим оребрением. Толщина основания составляет 3 мм, а гребенка позволит воздушному потоку лучше «снимать» тепло.Первоначально я задумывался приобрести игольчатые радиаторы, которые выше и имеют свои плюсы. Я приобрел их, но пока хочу затестировать именно мелкие.Энтузиасты и опытные пользователи, конечно, скажут: зачем лишние расходы, когда можно взять любой радиатор и распилить его? И я с ним полностью соглашусь, однако, когда у тебя нет подходящего инструмента или тебе необходимы нужные элементы здесь и сейчас, то заниматься подобным нецелесообразно. Тем более когда напилить радиаторы маленького размера сложно и не всегда выйдет аккуратно.Материнская плата JWC H610I-P после примерки. Примерно так будет она выглядеть, когда я установлю радиаторы. Какой термоклей вы посоветуете?В данном мини-обзоре пока не будет практического применения и тестов. Немного не дошли руки. С удовольствием выслушаю ваши рекомендации и советы. Может есть другие идеи?
