Беспроводные сантехнические работы методом аккумуляторной сварки труб

Сложновато это будет проверить, варю в основном 20ки и немного. Да и приборчик ситуативный, о чем писалось выше.Не секрет, что сварка пластиковых труб наряду со сваркой дуговой — любимое развлечение всяких самодельщиков из-за относительно низкого порога входа и хорошей применимости в быту. Стандартным порогом для пайки считается наличие сетевого паяльника с насадками. Но что если я скажу, что быть привязанным к проводу больше необязательно, а цена решения сопоставима?.. Вот и мне стало интересно. Результаты моей покупки вместе с полной разборкой девайса прямо под катом!

Вступление

Я не очень часто паяю пластиковые трубы, но иногда без этого просто не обойтись! Мне надоело брать «на часок» паяльник, и я решил немного потратиться. Исходил прежде всего из любопытства, и прельщала возможности пайки без проводов. В один прекрасный день цена на паяльник с регулировкой, который я мониторил, упала до 1200 рублей, и жаба меня отпустила...

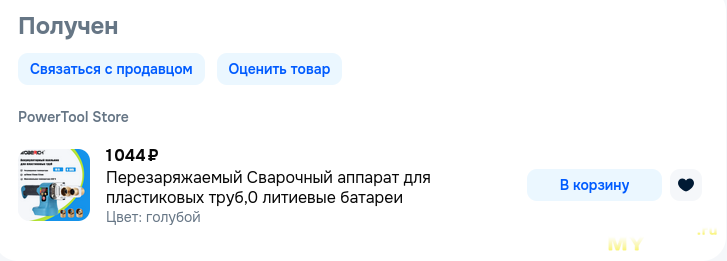

Недолго думая и потратив немного баллов, я взял его всего за 1000 с чем-то.

Шел довольно долго (Ozon.Global) и приехав в картонной коробке без  каких-либо заметных повреждений.

Распаковка

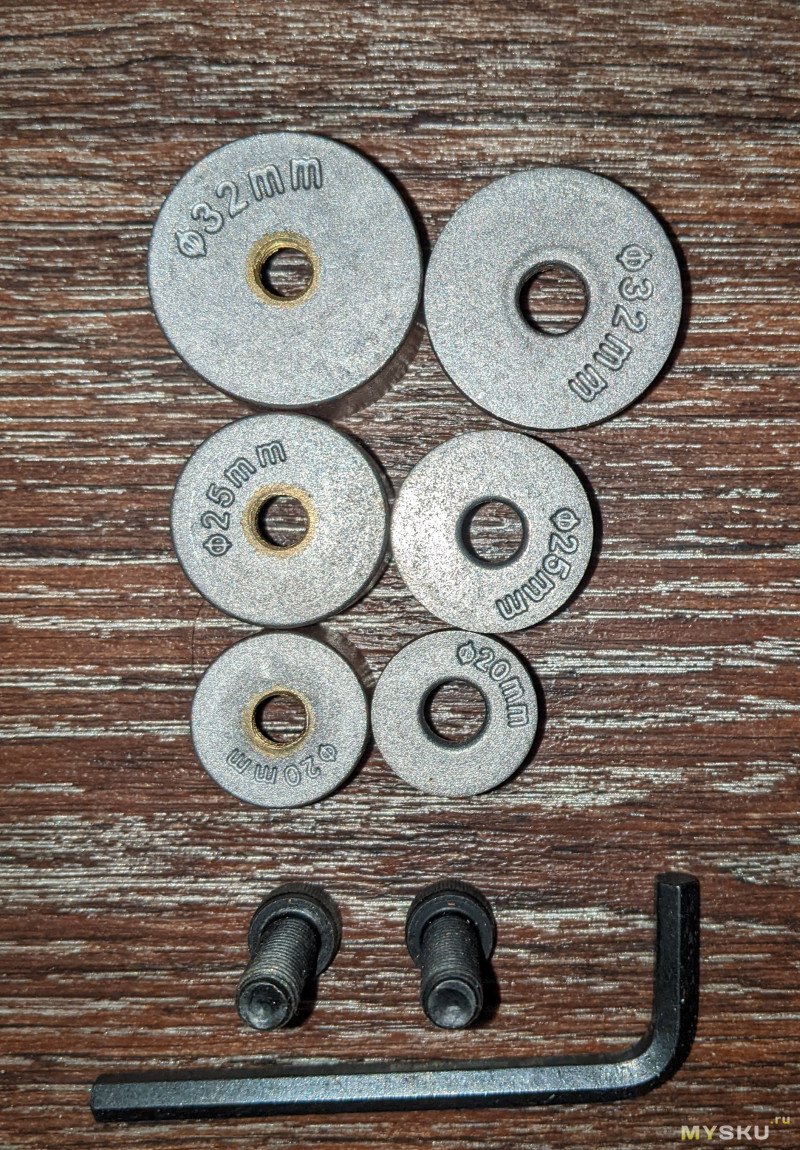

В скромной комплекте только паяльник и набор для пайки трех диаметров труб вместе с крепежом и шестигранным ключом.

Без батареи с двумя насадками весит 521 грамм, это очень мало. И не стоит на ножке, что логично — весь вес сосредоточен в нагревателе.

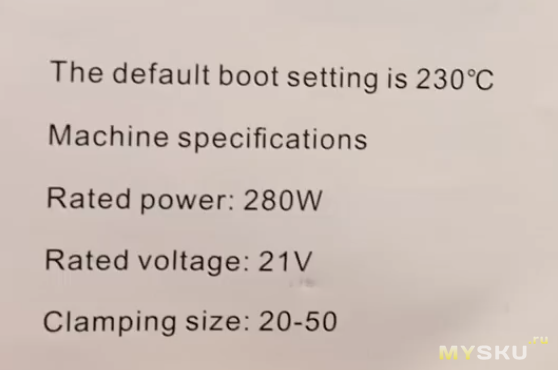

Судя по спецификации, при 21V он может потреблять аж 13 Ампер! Это мы обязательно проверим попозже.

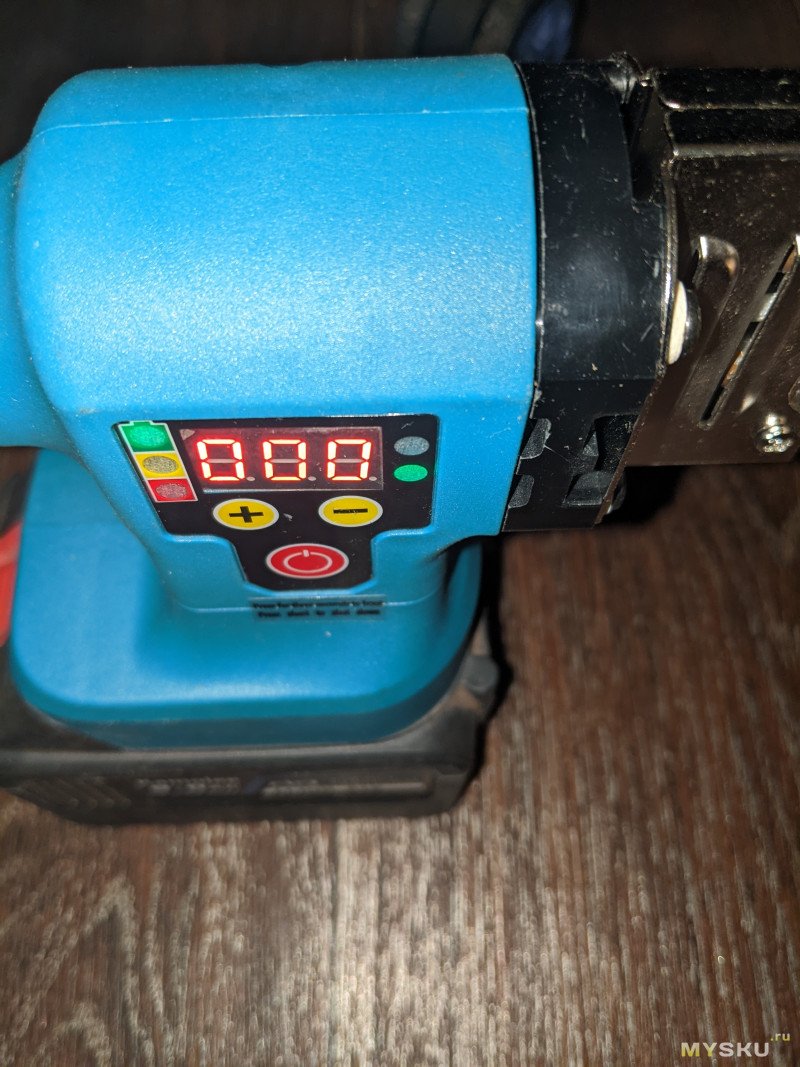

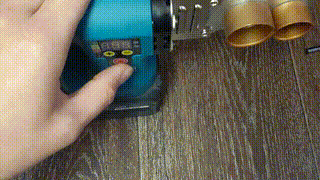

Подключаем к заранее купленной батарее и… Ничего не происходит. Потому что сначала прибор надо включить зажатием кнопки. Зажимать надо аж 3 секунды.

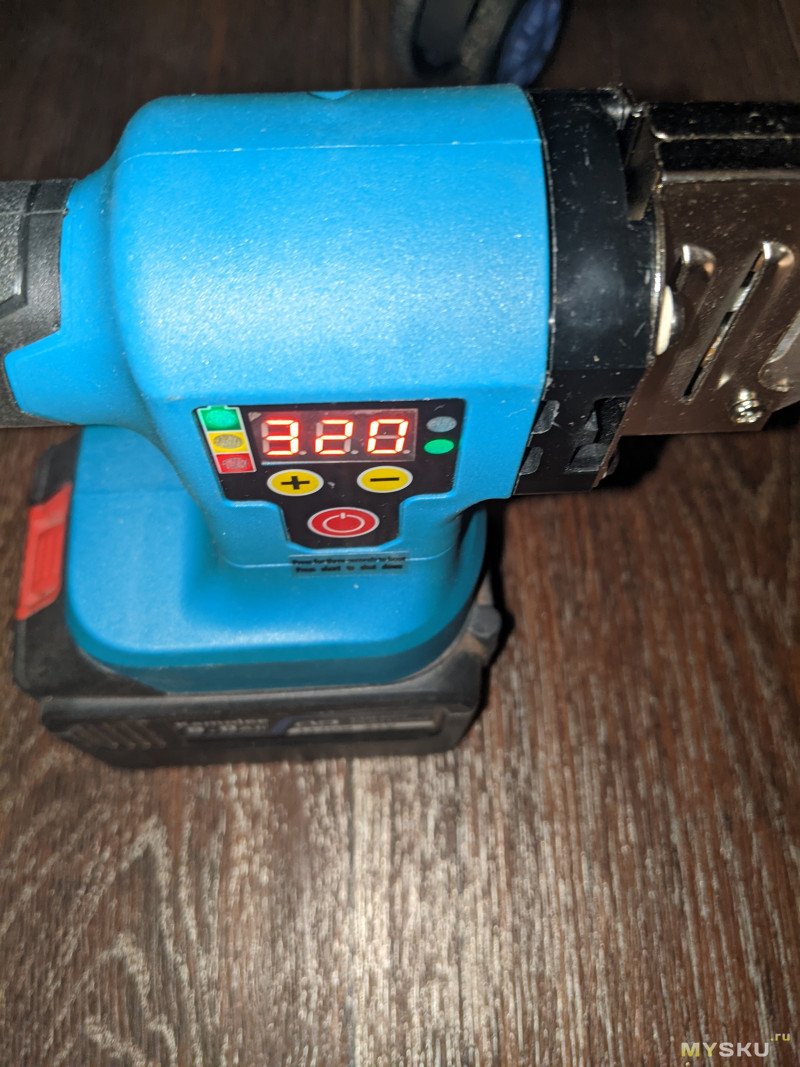

Температура выставляется двумя кнопками-стрелочками повыше. Есть возможность выставить от 0 до 320 попугаев. А может градусов? Позже проверим.

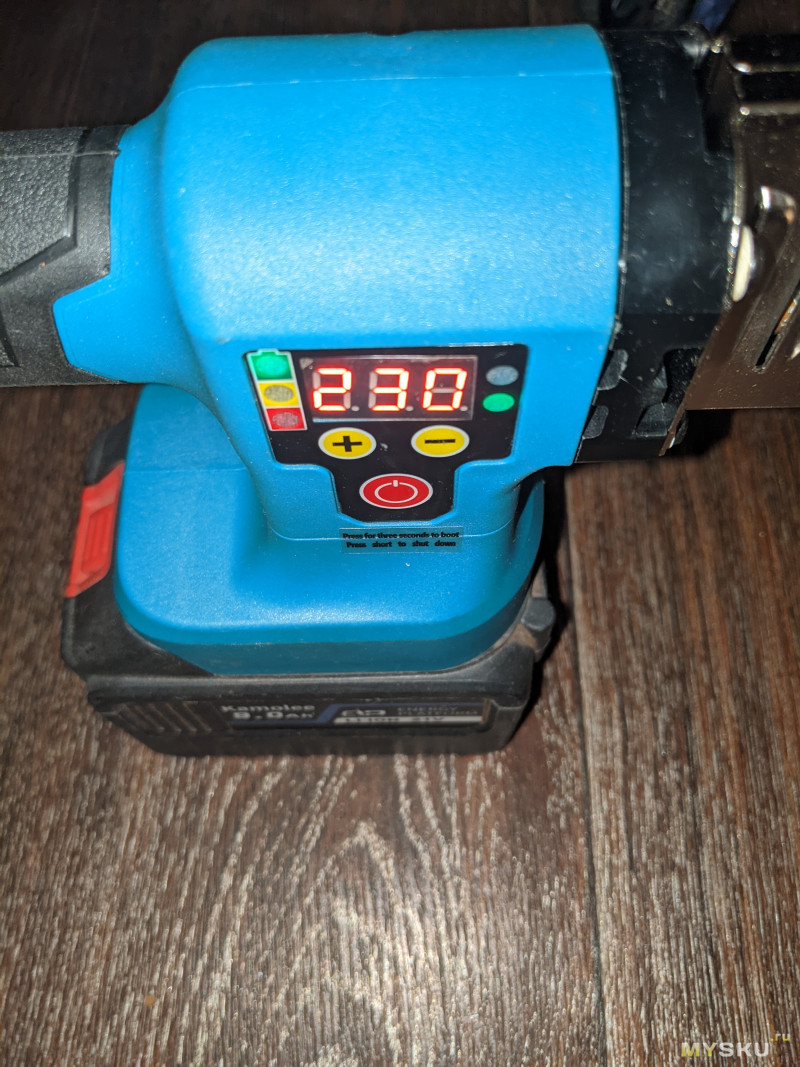

Температуру при отключении от батареи он не запоминает, и сбрасывает к значению по умолчанию — 230.

Прибор показывает температуру, текущий заряд батареи на трехцветном индикаторе и статус нагрева на двухцветном (красный — нагрев, зеленый — готово). Также он легонько попискивает во время включения и когда догревает. Это, кстати, очень удобно, потому что о нем можно и забыть, пока он высаживает батарею вхолостую.

Тесты

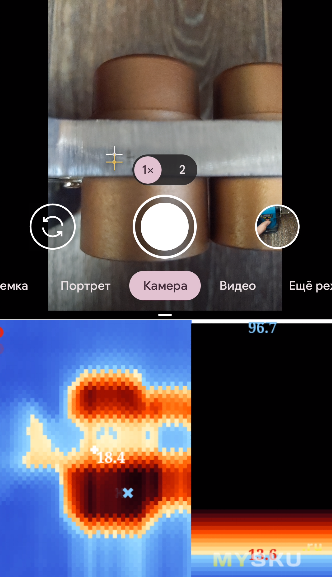

С помощью моего самодельного тепловизора сравним с показанием на дисплее.

Ну, как будто попугаи… Хотя на самом деле тут имеет место теплоперенос к насадке, да и датчик, возможно, расположен намного ближе к нагревательному элементу. Кстати, заметили что сама крепежная кренка для насадок нагревается довольно слабо? Интересно, вероятно внутрь напихали асбеста. Попробуем проверить все эти гиптезы при вскрытии. А пока давайте еще мощность замеряем.

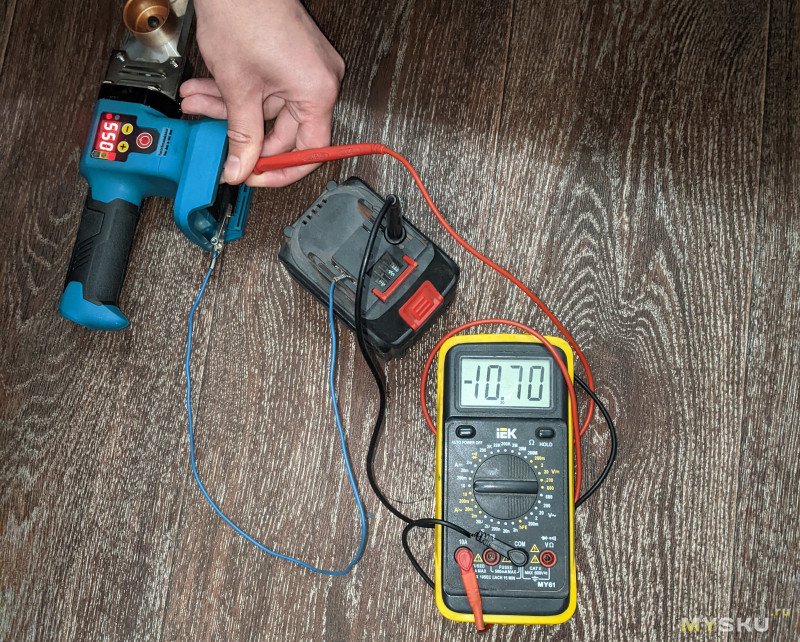

С помощью такой-то матери и мультиметра я обнаружил, что жрет эта штука немало. Почти 11 Ампер! Это уже на переделе шкалы мультиметра.

Возможно, кстати, часть мощности в моем тесте еще поглотилась на проводах и соединениях, вот мы и не достигли заветных 280 Ватт. А еще напряжение на батарее было поменьше, 20 Вольт.

На практике такая мощность означает, что в режиме разогрева до 230 градусов, который длится 2-2.5 минуты, он высадит 0.37-0.51 Ампер-часа. До 320 градусов (предел) греет 4-5 минут.

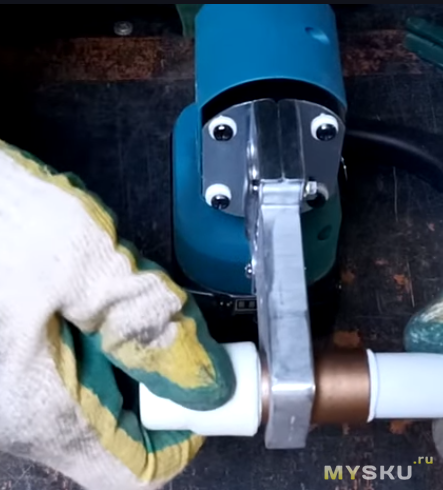

Процесс работы не отличается от оного в сетевом варианте. Разогреваем до 230 и вперед!

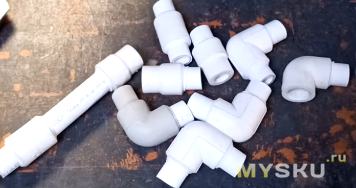

Результат: Сложновато это будет проверить, варю в основном 20ки и немного. Да и приборчик ситуативный, о чем писалось выше.

Теоретически, батареи 6 Ач (у меня именно такая) должно хватать на чуть более полчаса непрерывного нагрева. Но стоит учитывать, что остывает он в простое небыстро, а значит, подогрев работает не постоянно. Это замечание, однако, не относится к процессу сварки, когда тепло растрачивается на разогрев пластмассы. Таким образом, я бы рассчитывал на час с чем-то непрерывной работы отодной батареи или около 40-50 труб. Если же нужно больше, желательно иметь ужепару батарей и быструю зарядку на 4-5 Ампер минимум. Недавно делал обзор на подобную — Зарядное Nocord NС-20.45.0.1 для батарей формата Makita — благоухающий шедевр минимализма. А пока перейдем к разборке.

UPD. По многочисленным запросам измерил температуру термопарой. При установке 260 температура составила 261. Претензию про попугаев снимаю.

Разборка

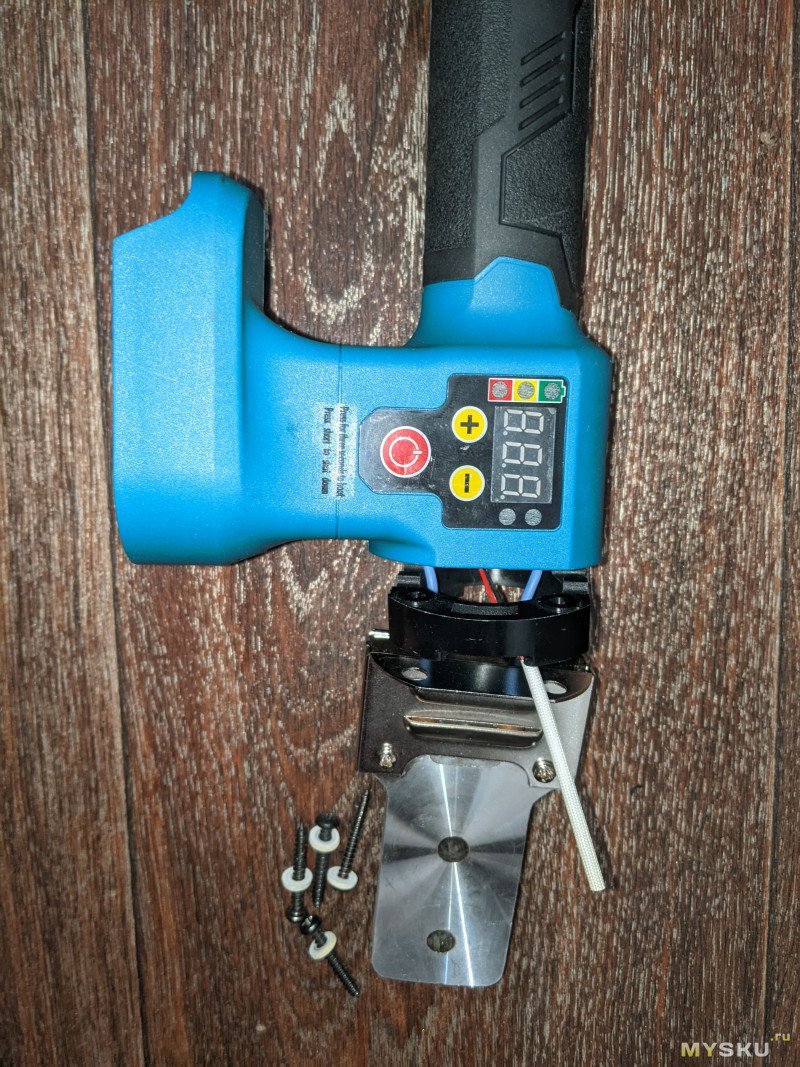

Для разборки сначала снимаем 4 винта с белыми прокладками, благодаря которым он не контактирует с кожухом. Металлический кожухом с вентиляционными отверстиями и черной термоизолирующей прокладкой дополнительно ограничивает распространение тепла.

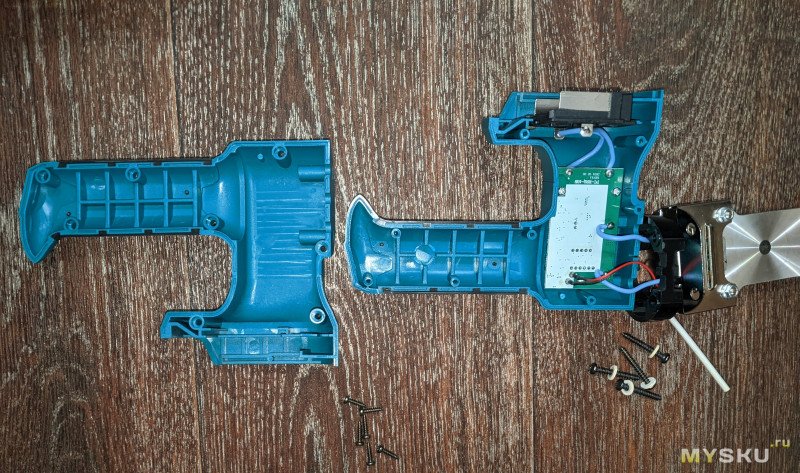

Видим провода нагревателя и термопару. Продолжаем разборку, откручивая винты по бокам корпуса.

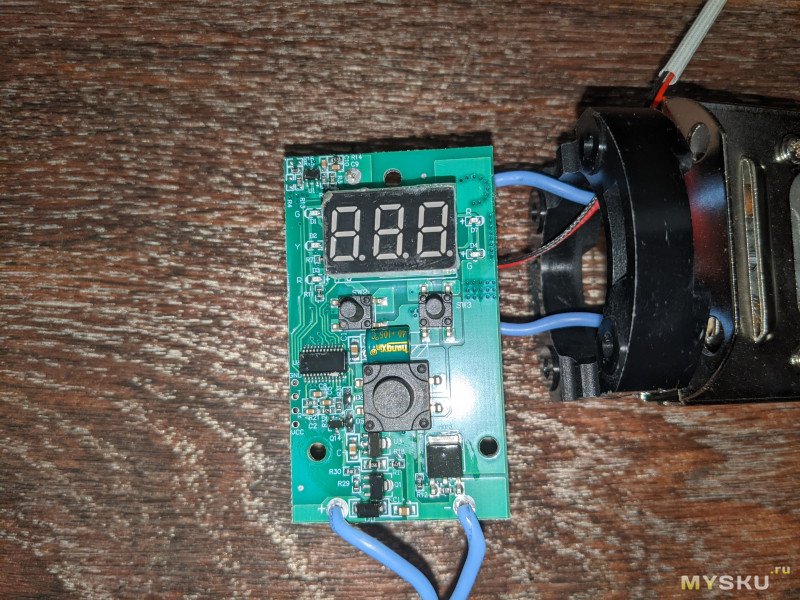

Тут уже кое-что интересное, а именно плата управления, правда, с неинтересной стороны. Раскрутим винты ее крепления и поглядим повнимательнее.

Несмотря на то, что все маркировки залиты лаком, схема прибора вполне понятная. Имеем микроконтроллер для измерения температуры, отображения параметров и подключения нагревателя к батарее с помощью мосфета. Остальное на плате — обвязка и органы управления. Рядом с микроконтроллером UART-порт для программирования. Теперь даже паяльник для труб можно взломать!

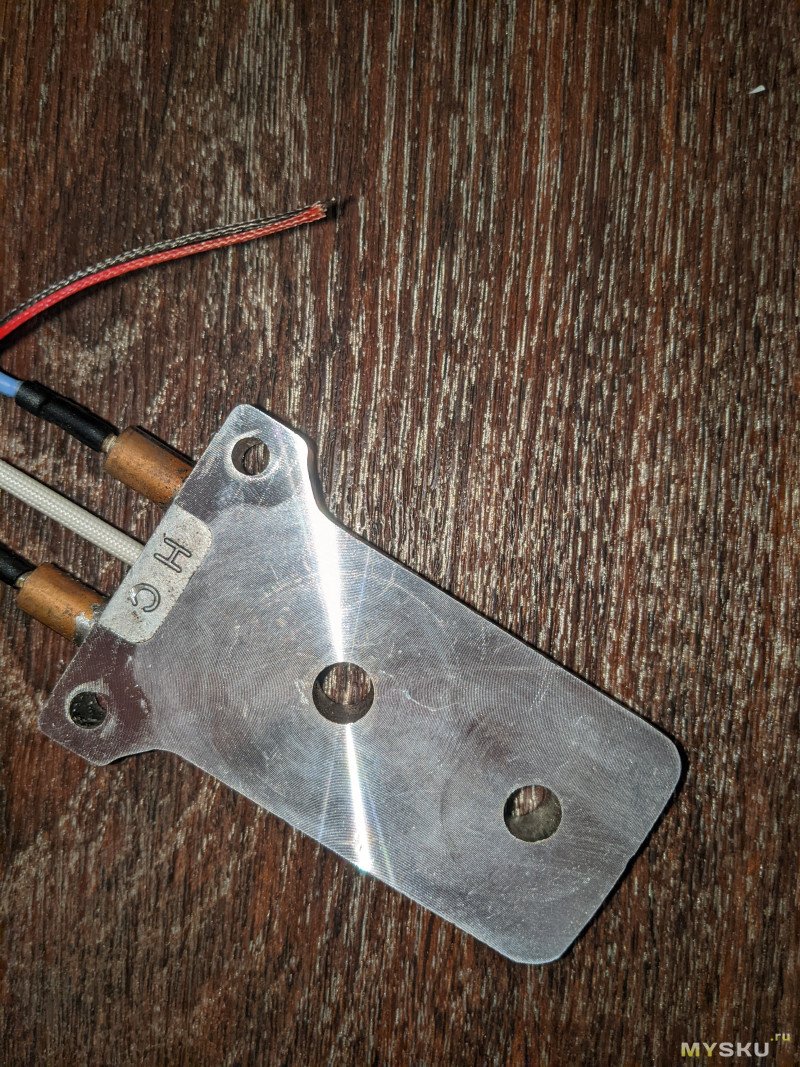

Осталось снять последний кожух, который выполняет функцию тепловой изоляции. Под ним ничего интересного. Просто обозначение нагревателя. А я хотел убедиться про асбест… Ну да и ладно. Вот еще саму термопару открою, покажу.

Она, кстати, болтается в своей стекловолоконной юбочке. Если заменить на гильзу, возможно, контроллер будет побыстрее чувствовать нагрев.

В целом, внутрянка ожидаемо нормальная, качество корпуса хорошее, особых заусенцев и облоя нет. Думаю, можно переходить к итогам.

Вывод

В отличие от другого, по отзывам менее мощного варианта (6-7 Ампер), устройство из обзора, во-первых, имеет 2 крепления насадок, во-вторых, можно вешать насадки намного большего, чем идущие в комплекте, диаметра, а в третьих, у него просто более удобный форм-фактор, как у сетевого. И даже есть продвинутая светомузыка на индикации! Потому я и взял его. Меньше компромиссов по сравнению с сетевым.

Другой аккумуляторный паяльник

У «паяльника-ручки» к тому же очень большие «уши» по бокам — подлезть у стены будет крайне неудобно...

Людям без единого стандарта батарей дома, такое, наверное без надобности. Мне же подобный вариант кажется намного перспективнее для мелких работ — гораздо удобнее куда-то подлезть, если не привязан шнуром к розетке — порой разматывать удлинитель крайне лень. Конечно, для крупного ремонта имеет смысл брать только с запасом батарей и преобладанием аккумуляторных тушек над сетевыми. Мы как раз подходим именно к этой реальности...

Учитывая тесты и умозаключения, констатирую, что не без компромиссов данный прибор вполне себе заслуживает свой ценник и место в моем ящике для инструментов. Имеет ли он смысл для Вас? Решайте сами. Удачных покупок!
