Тестер автомобильных форсунок YC160
- Цена: ~500 ₽
- Перейти в магазин
Тестер автомобильных форсунок YC160 — это плата с удобной индикацией и кучей регулировок:
переключение режимов проверки бензин/дизель/прямой впрыск, регулировка частоты и ширины импульса, питание 12/24 В.
Звучит неплохо, посмотрим как на самом деле.

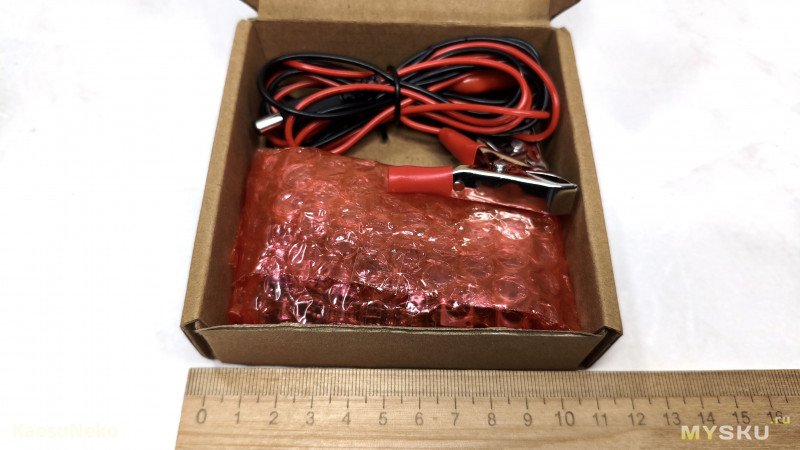

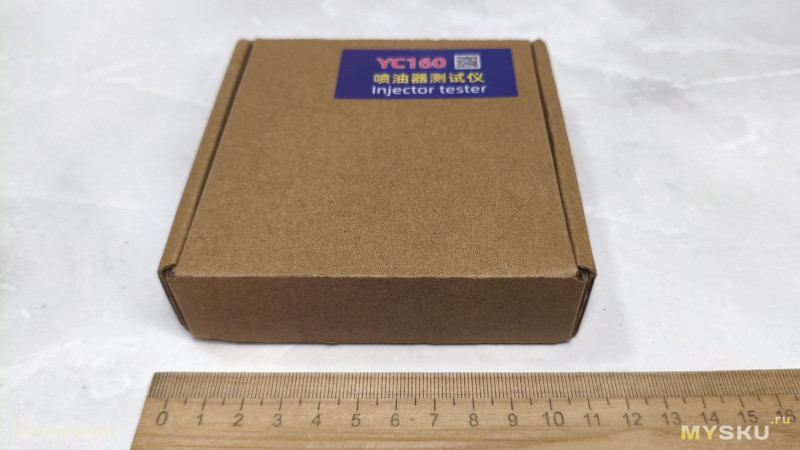

Поставляется тестер в коробке из тонкого гофрокартона, сам тестер защищен пупыркой.

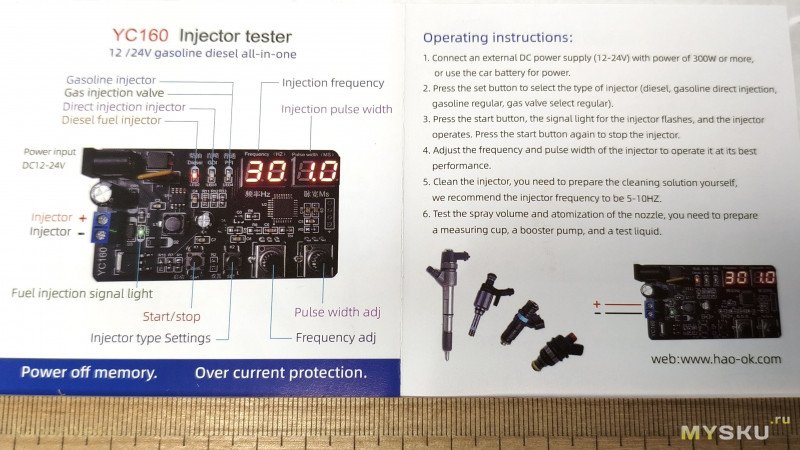

В комплекте кабели по 80 см и инструкция

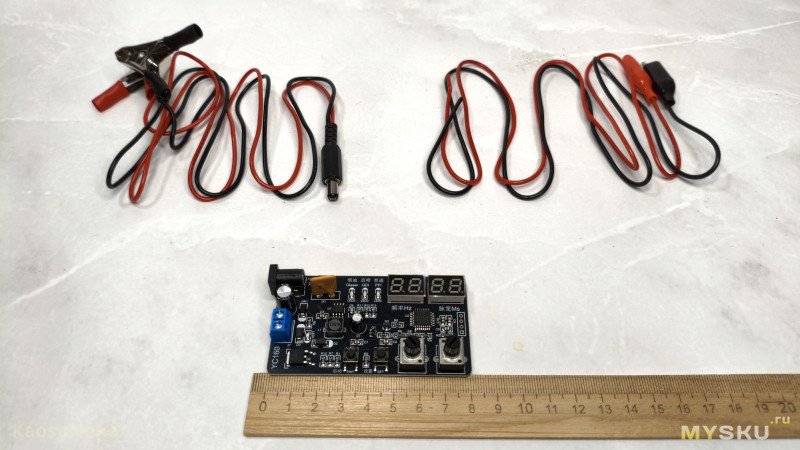

Маленькие крокодилы предназначены для подключения форсунок, большие — питания тестера (видимо предполагается подключение к АКБ).

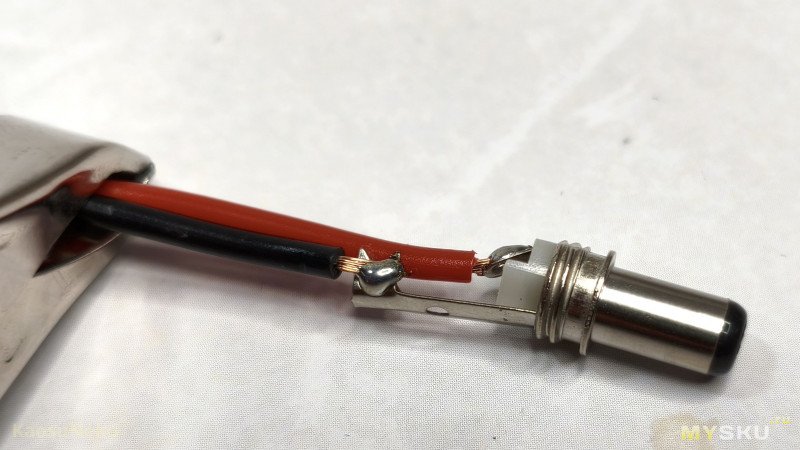

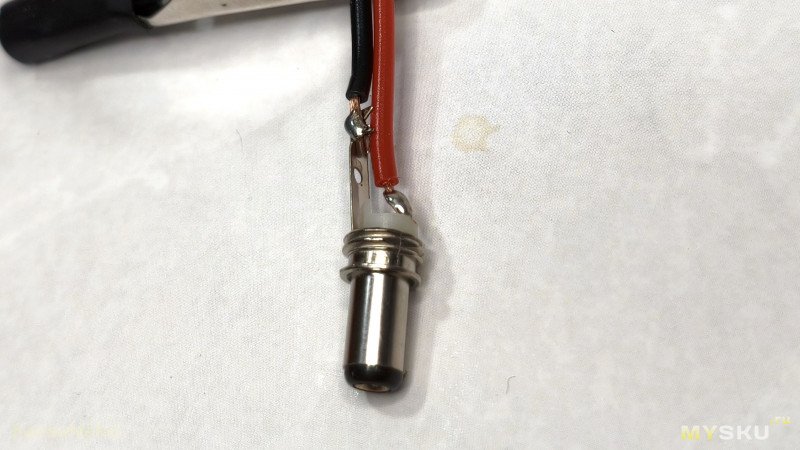

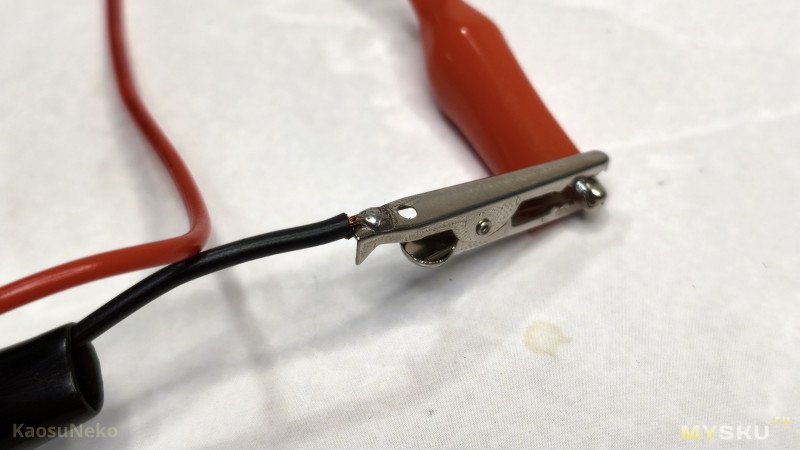

Качество подключения проводов видно на фото. Не худшее, что и видел, но пришлось переделать.

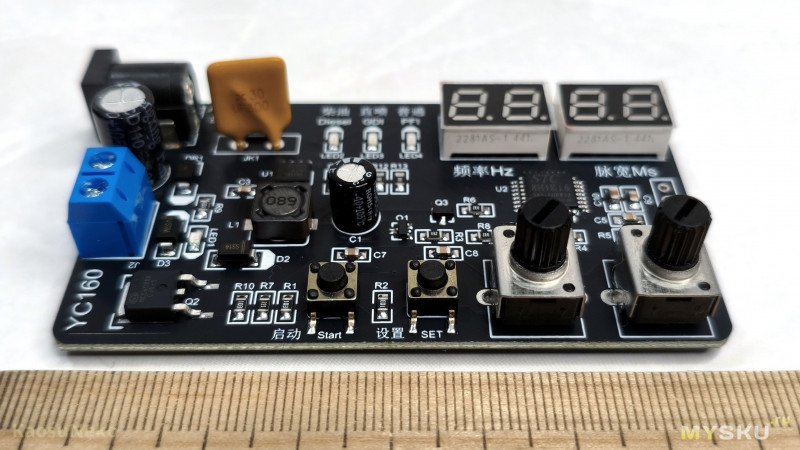

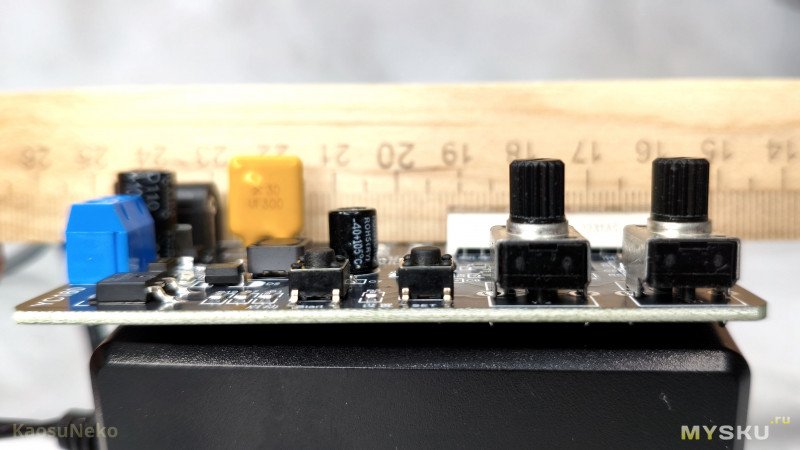

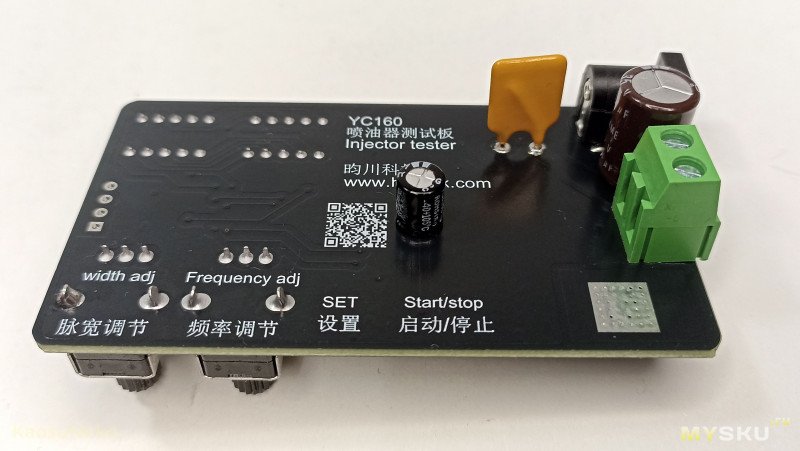

Сама плата довольно компактная, из минусов — нет крепежных отверстий.

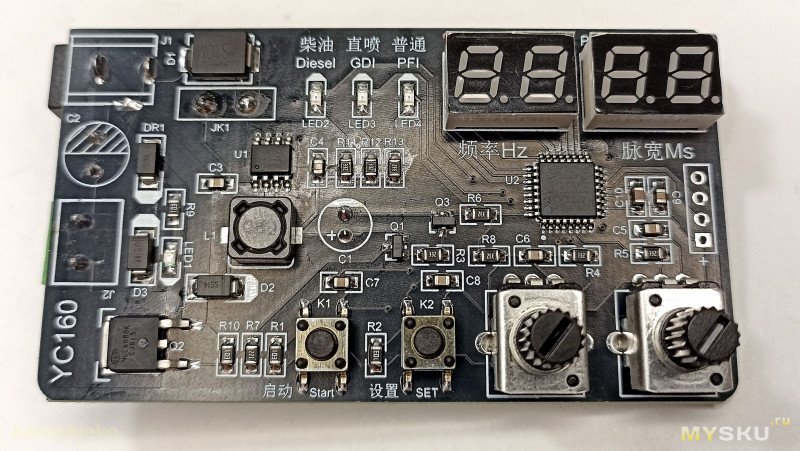

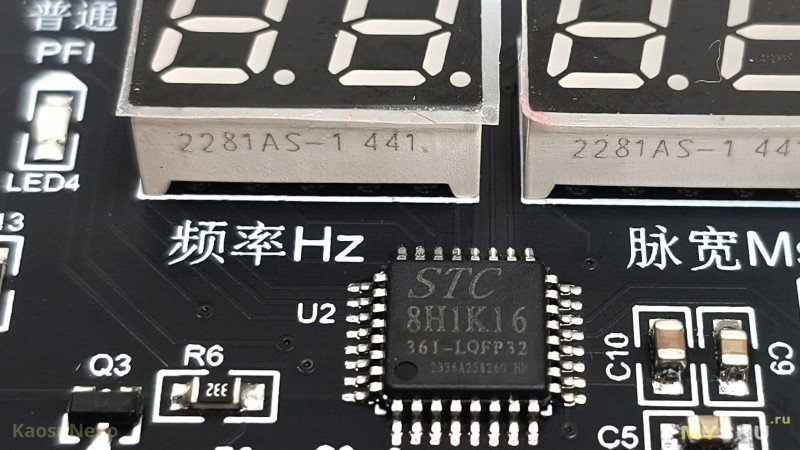

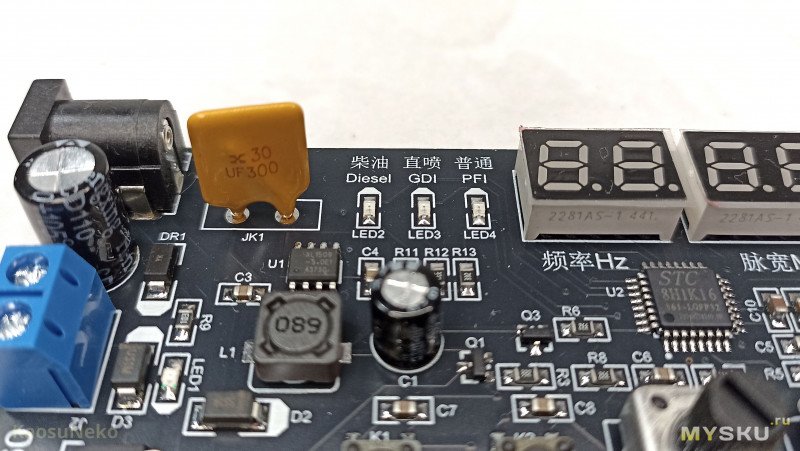

На чипе маркировка не спилена — это STC 8H1K16
На питании сигнальной части стоит самовосстанавливающийся предохранитель 30В 3А

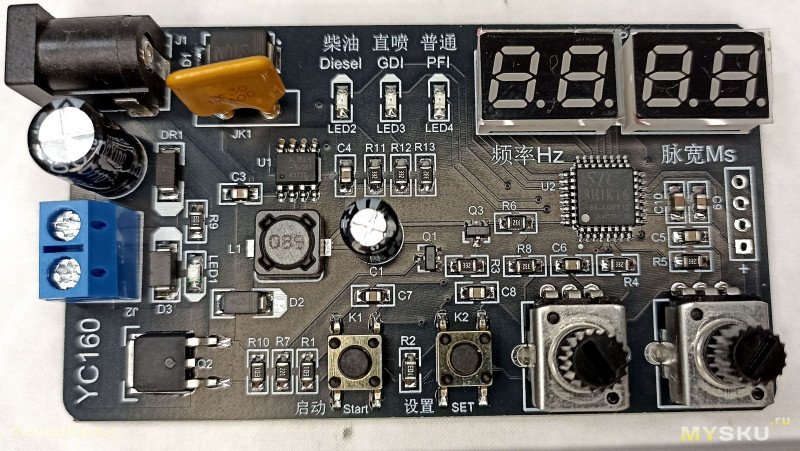

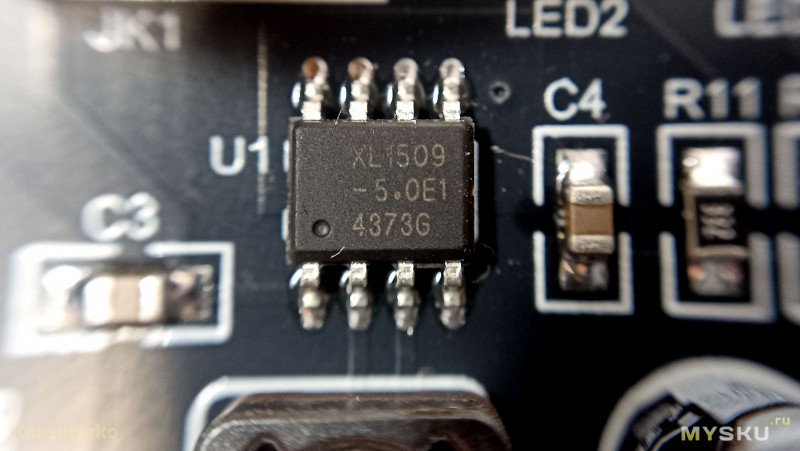

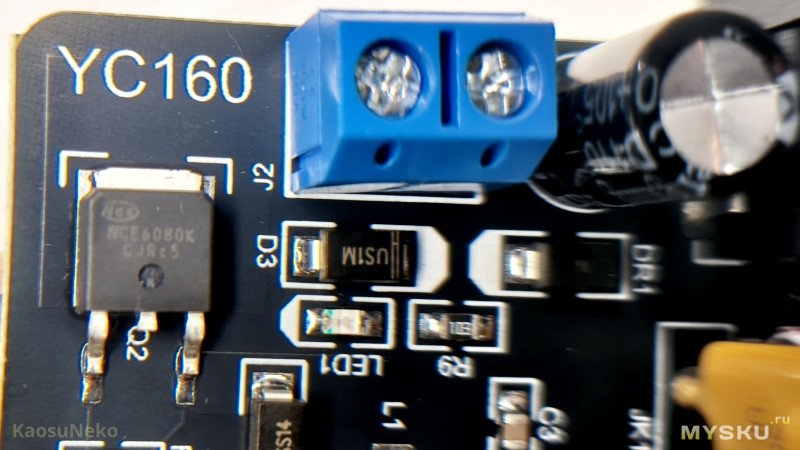

Ключ — NCE6080K, 60В 80А, питание электроники — XL1509 (входное напряжение до 40В)

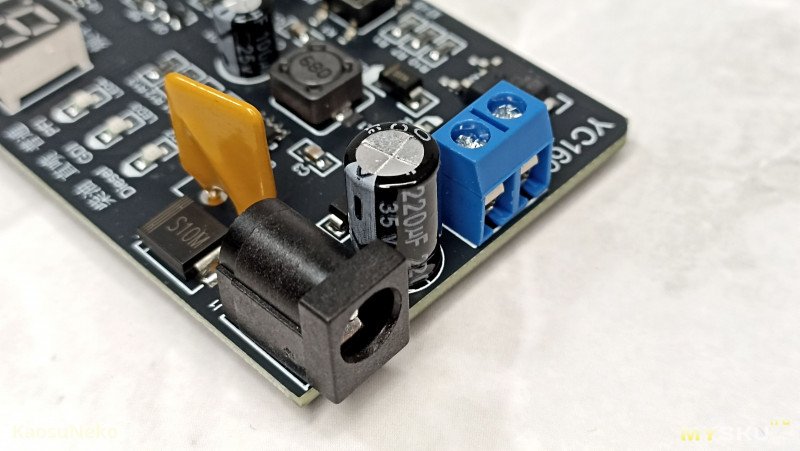

Также на входе приличный диод S10M на 10А и электролит 220мкФ 35В
Оно вообще работает? Да, и даже режимы меняются.
Переключатель режимов бензин/дизель/прямой впрыск меняет пределы регулировки частоты/ширины импульса. Других изменений я не заметил, так что чистый маркетинг.

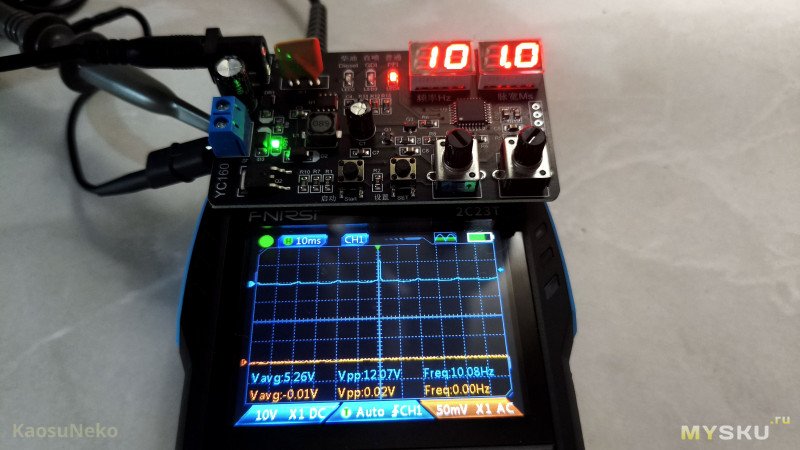

Регулировка частоты: поддерживается настройка частоты до 30 Гц.

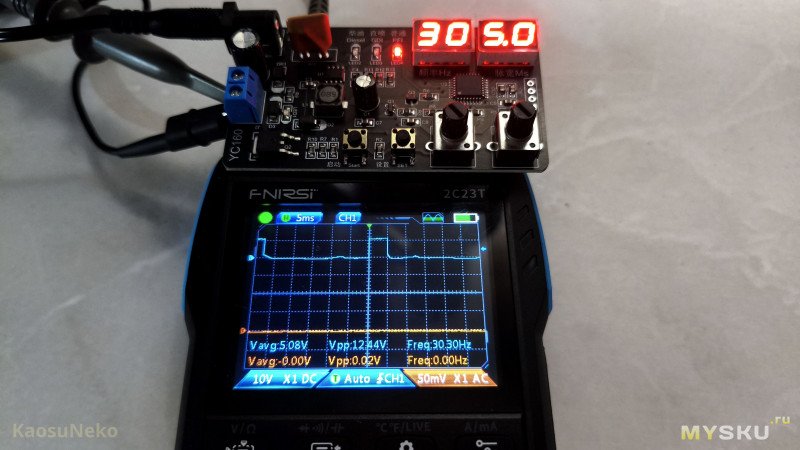

Управление шириной импульса: доступна регулировка длительности открытия форсунки в диапазоне от 0.1 до 5 мс.

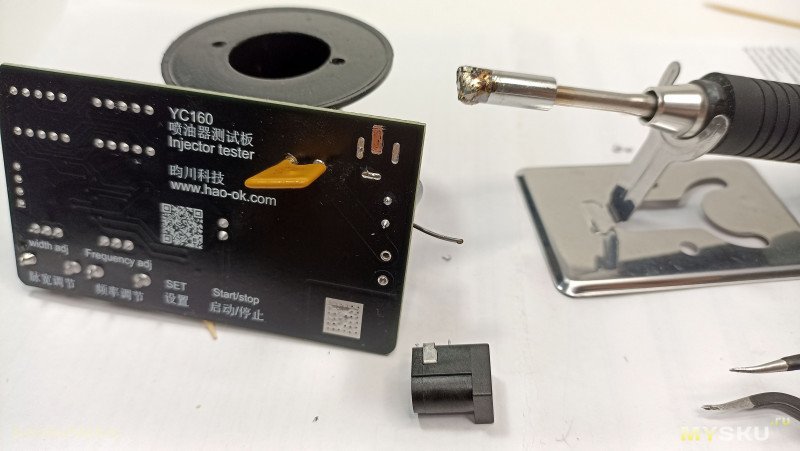

Заметный минус платы — она не имеет возможности адекватного размещения в устройстве — детали заметно выступают над индикаторами, крепежных отверстий нет. Перепаиваем все, что мешается на нижнюю сторону платы.
Ставим электролит побольше и клеммы получше
Делаем корпус. Порывшись в запасниках, я извлек минвеловский блок питания, вольтметр и регулятор оборотов коллекторных моторов — от него я запитаю небольшой насос для промывочной жидкости.

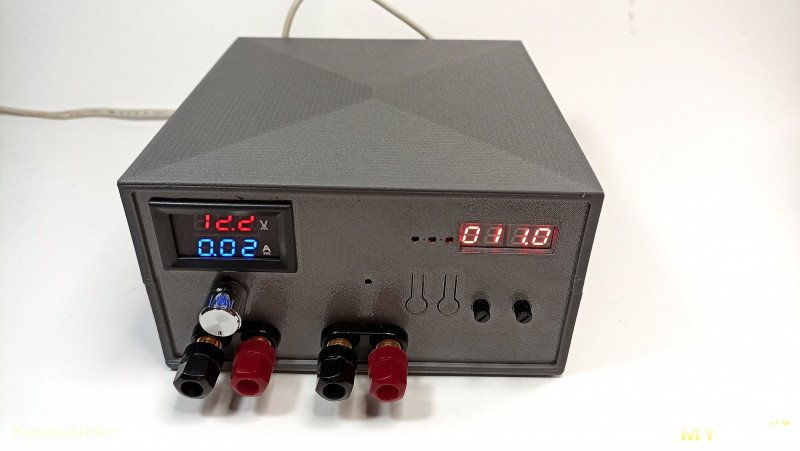

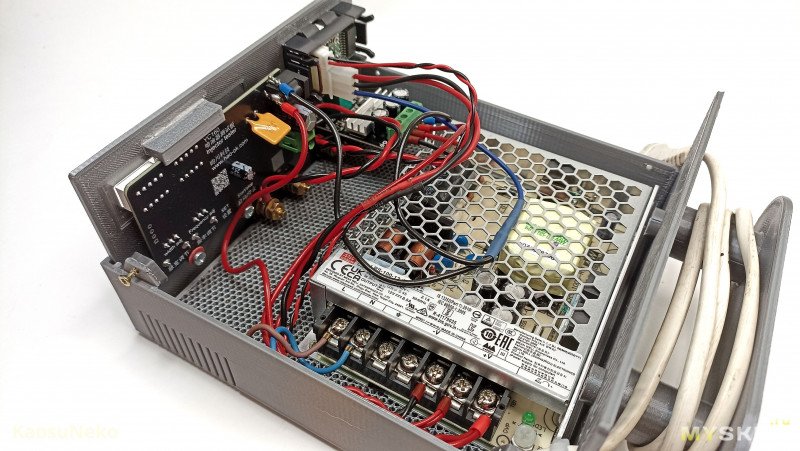

Получилось приемлемо

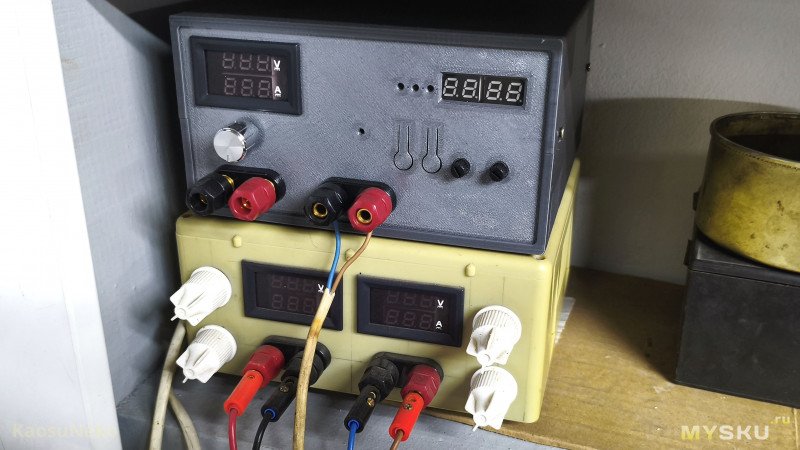

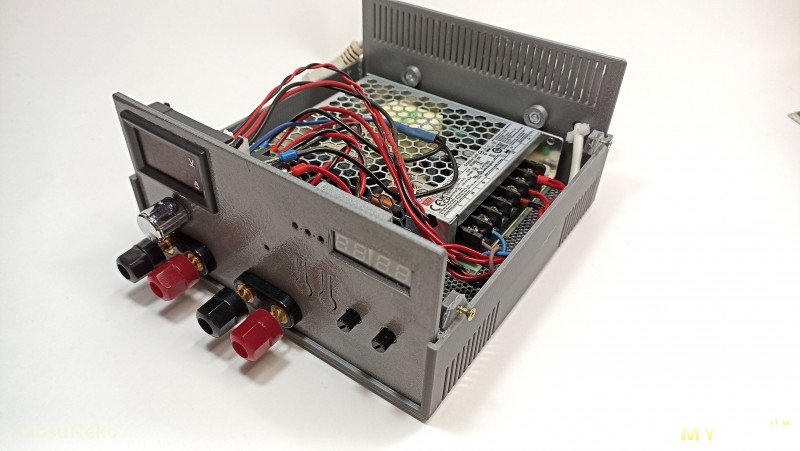

Готовое устройство в интерьере. Жгут форсунок уже едет в пункт выдачи.
Заключение
Тестер YC160 вполне подходит для диагностики форсунок и куда удобнее голой платы с 555 таймером. В процессе работы можно визуально оценить факел распыла, а также сравнить производительность форсунок между собой до и после очистки (стенд с мензурками пока в процессе сборки).
Модель корпуса на thingiverse
| +72 |
3701
128
|
| +42 |
1944
70
|

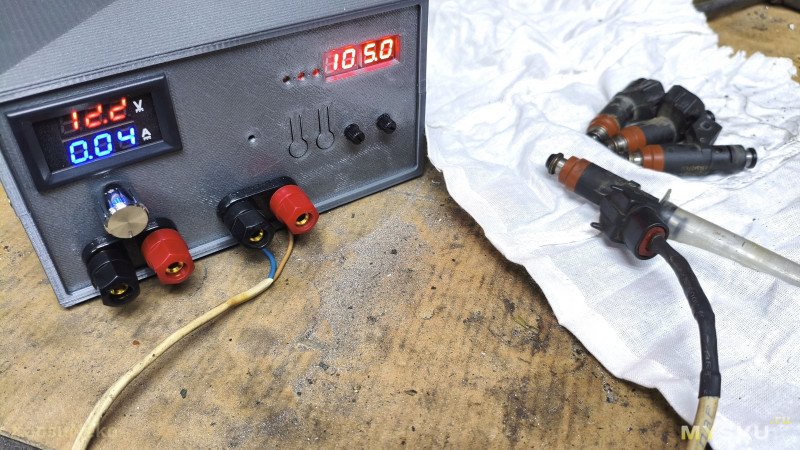

В мерных стаканах смотрим визуально распыл (факел) и сколько набегает жижки. Насос я пока не доделал, дую компрессором через пластиковую емкость с промывкой.
Такой промывки форсунок часто хватает и без УЗ ванны. Или отбраковка по результату
Когда-нибудьв отпуске я доделаю стенд, картинка из интернетов:uncle-sem.livejournal.com/57304.html
uncle-sem.livejournal.com/57371.html
uncle-sem.livejournal.com/57691.html
и самому особо не слепить — я такой насос не знаю где и взять, разве что какой-то автомобильный как-то приспособить, но это еще и регулировку давления городить, с датчиками и всем этим вот. и главная засада — что на таких давлениях халяву уже не слепишь, надо какие-то жесткие трубки, при том что оно вроде бы и подвижным должно быть чтобы снимать-ставить…
я смотрел сколько стоит такой стенд — типа 10к баксов. у меня оно не окупится никогда вообще.
Хотел собрать на копеечной плате с 555 — потенциометры под часовую отвертку выпаять, припаять нормальные с крутилками, да силовой ключ подключить. А потом сабж подвернулся — я покупал вообще за 350 ₽, сейчас подорожало
