Очень миниатюрный индикатор разряда аккумулятора HM1160.

Попался в рекламной выдаче Али очень маленький индикатор разряда однобаночного литиевого аккумулятора. Поскольку давно искал именно такой мелкий для установки его на шуруповёрт, то и заказал, но он там оказался не нужен. Под катом микро-обзор, вдруг кому ещё пригодится.

Зачем?

Долгое время искал подходящий по размерам индикатор, для установки на шуруповёрт Bosch GSR 10.8 Li. Нужен был именно миниатюрный, и вот нашёл, заказал, получил, примерил. Очень даже «вписался».
И даже «потестил» его и собрался уже ставить.

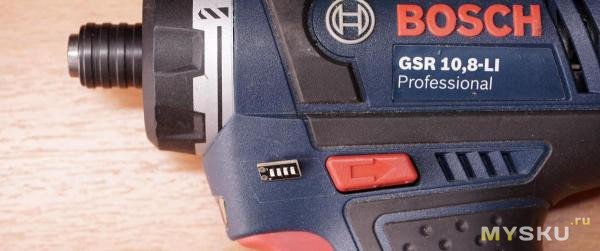

Но оказалось, что там индикатор и так есть, просто нужно было его «разблокировать».

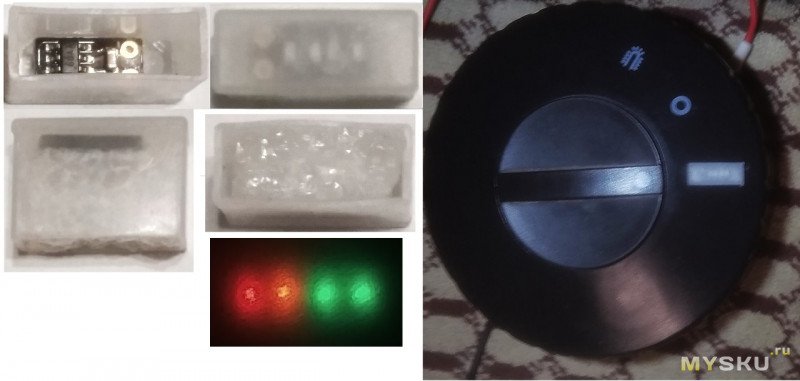

Теперь не знаю, куда эти индикаторы применить, возможно со временем придумаю. Ну а раз уж они у меня появились, решил хотя бы результатами «тестирования» поделиться.

Характеристики

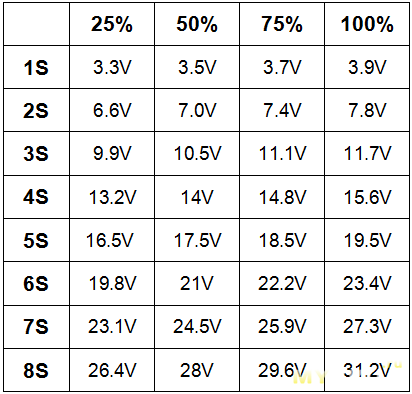

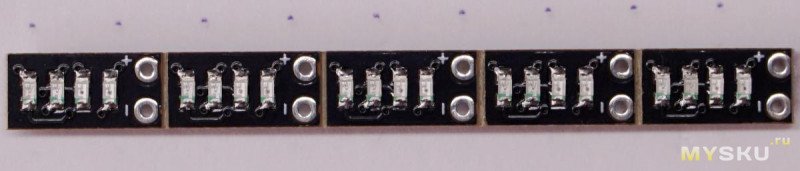

Приходит в обычном zip-пакетике, в обычном пластиковом конверте. Так себе упаковка, но за такие копейки — чего уж. Платы надрезаны, но не разделены. На одной стороне светодиоды.

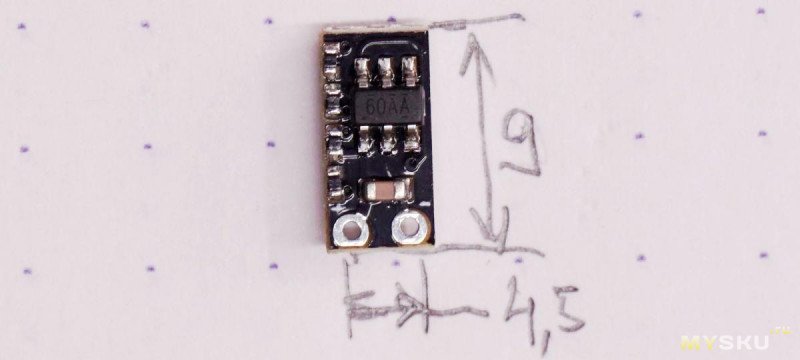

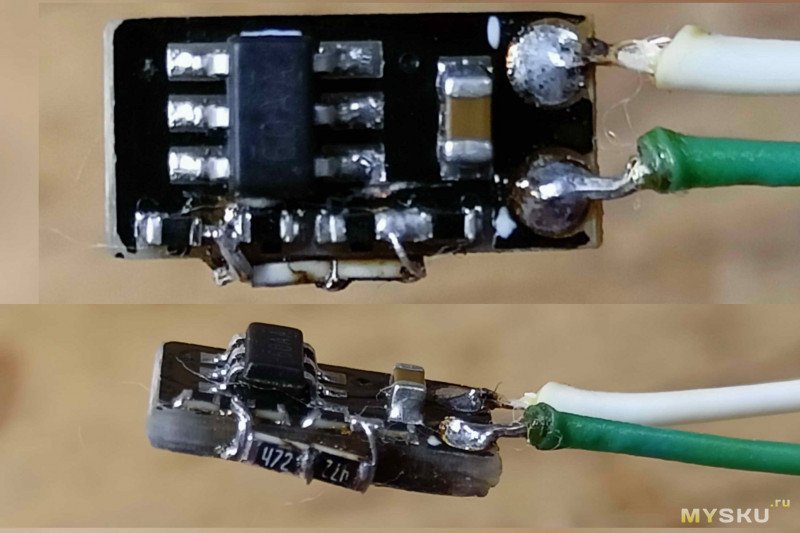

На обратной — чип управления, токоограничивающие резисторы и конденсатор. Толщина (глубина) платы чуть меньше 3 мм. Длина, ширина:
Сам индикатор не имеет никаких кнопок и рассчитан на отображение уровня заряда одной банки лития по уровню напряжения. Собственно у него две точки подключения — "+" и "-", от них и схема питается, и уровень напряжения, поданный на них отображается количеством зажженных светодиодов.

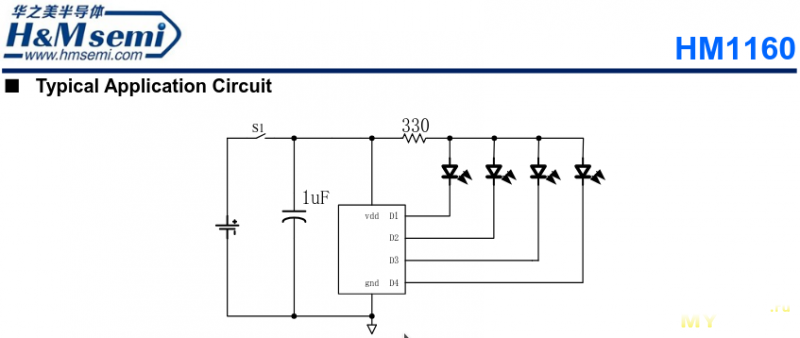

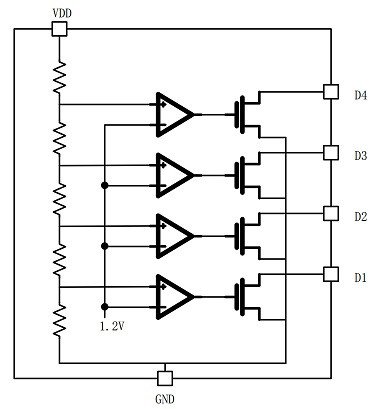

Схема построена на специализированном чипе HM1160. В даташите для неё приводится схема с единственным резистором:

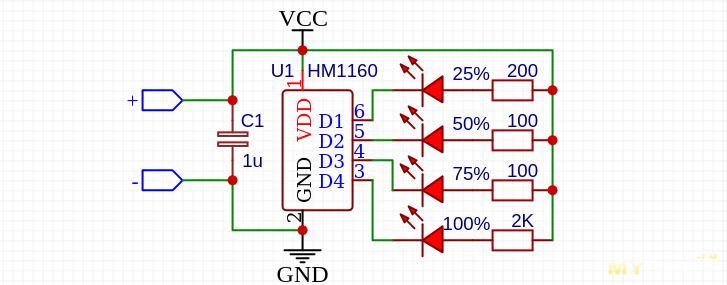

Однако на моей плате, схема несколько отличается: вместо одного токоограничивающего резистора 330 Ом на плате подключены четыре, для каждого светодиода. Причем сопротивления для каждого светодиода разные.

Напряжение зажигания каждого светодиода имеет гистерезис. По даташиту — уровень для светодиодов такой:

светодиод	включение, В	отключение, В
зеленый (100%)	3.87	3.8
зеленый (75%)	3.7	3.64
оранжевый	3.55	3.50
красный	3.4	3.1

На каждом уровне есть порог выключения и включения светодиода: например, при понижении напряжения, красный выключается при 3.003 В. А при повышении напряжения, «назад» он включится только при 3.408 В. Если же сразу подать на схему, допустим 3.25 В, то он останется не зажжённым.

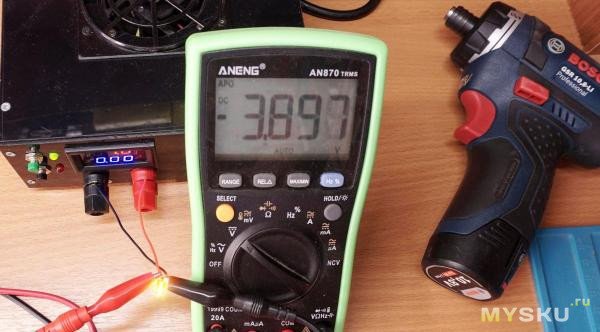

На плате же уровни напряжения зажигания и потухания светодиодов у меня немного отличаются (Тестер ANENG AN870):

светодиод	включение, В	отключение, В
зеленый (100%)	3.89	3.73
зеленый (75%)	3.72	3.59
оранжевый	3.58	3.50
красный	3.41	3.01

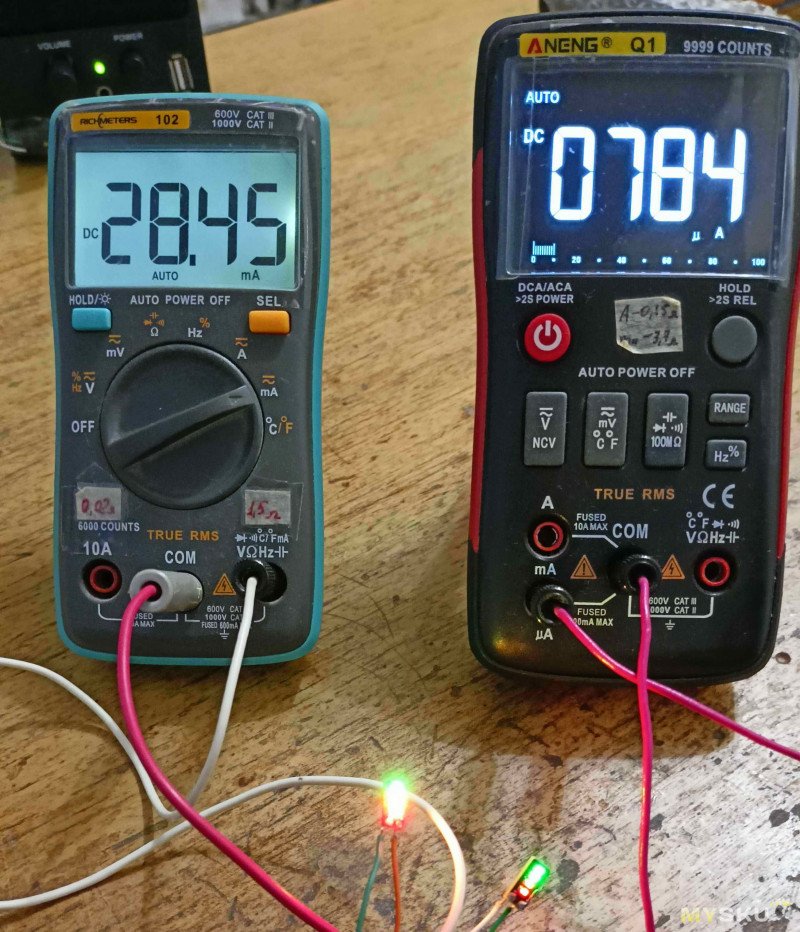

Общее потребление схемы при всех зажженных светодиодах — 27 мА, держать плату постоянно подключенной — не вариант. Потребление от почти разряженного аккумулятора — с одним горящим красным светодиодом — 6,5 мА. Если аккумулятор совсем разряжен и ни один светодиод не горит — потребление мизерное ~7 мкА.

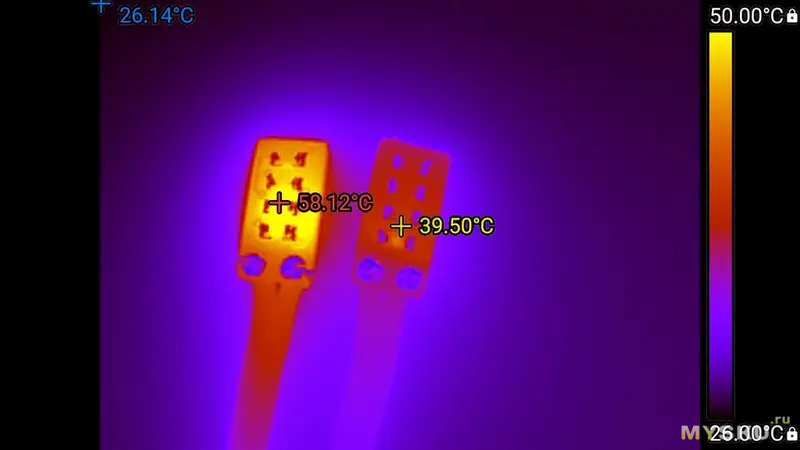

Ощутимого нагрева нет, даже если держать включенным долго (у меня терпения только на минуту хватило ;). Хотя в комментариях писали, что сильно греется оранжевый светодиод.

Переполюсовки не любит — даже после кратковременной подачи обратного напряжения чип вышел из строя — постоянно светится только один красный индикатор.

Выводы

Подойдет, если требуется именно такой миниатюрный. Но к нему надо кнопку включения добавить, на плате её нет. Или городить схему-таймер для выключения секунд через 5 после подачи питания, я так собирался на шурик ставить.

Защиты от обратной полярности нет — будьте внимательны.
