Реализация водопровода на даче в зимний период времени

Реализация водоснабжения дачного дома в зимний период времени, на примере мембранного насоса высокого давления.
«Давай купим дачу», — говорили они…

… будем ездить отдыхать, жарить шашлыки, париться в бане…

Но для этого нужно будет хорошенько прокачаться в разных сферах деятельности. И только после этого можно и шашлык и баньку.

На летний период я реализовал водоснабжение участка из еврокуба, насоса с гидроаккумулятором и разводкой по точкам, где это необходимо. Горячую воду производит бойлер. Но что делать зимой, когда система водоснабжения слита и нет возможности безопасно запустить насосную станцию в неотапливаемом помещении при минусовых температурах…

Для этого раньше я использовал простой мойдодыр, который на зиму ставил на неотапливаемую веранду. Две зимы пользовался такой схемой, вроде бы всё хорошо: горячая вода есть, посуду помыть, умыться хватает, но захотелось большего комфорта. Много всего перебрал в голове: от утепления насосной станции и утепления еврокуба, откуда берётся вода в летний период времени, «забить» на всё и оставить всё как есть. Первый вариант очень затратный и по времени, и по деньгам, второй вариант всё-таки изжил своё.

Компромиссное решение было найдено и подсмотрено у любителей автодомов.

Итак, встречаем главного героя нашего обзора:

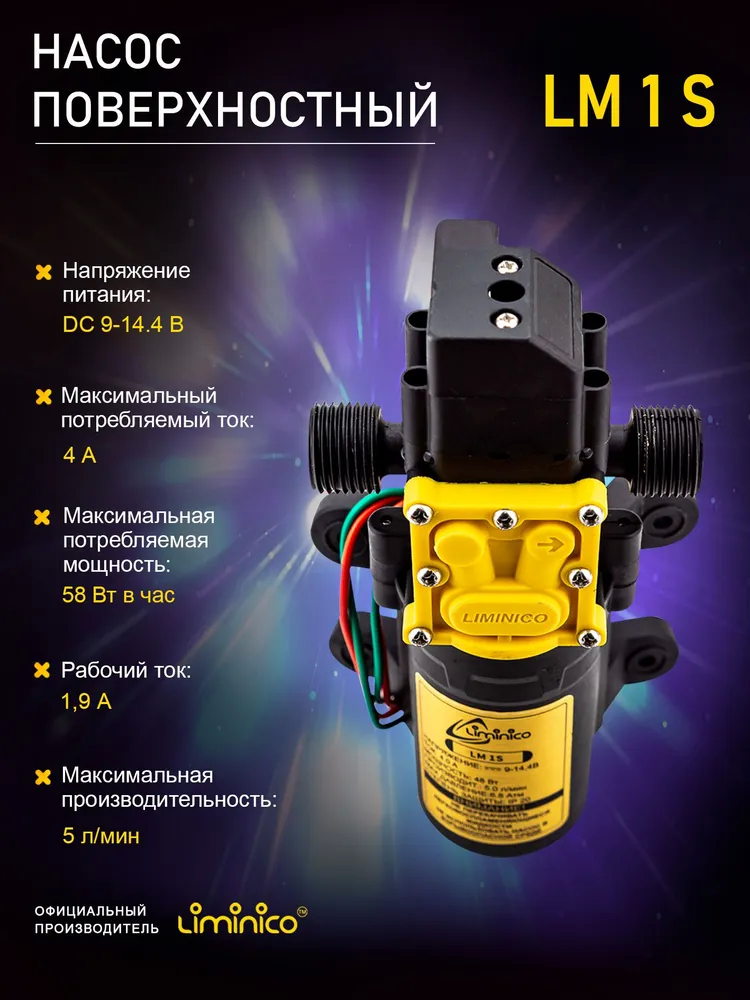

Насосная станция. Насос помпа высокого давления Liminico LM1SPV + блок питания
Питание насоса возможно от сети 220 В и от бортовой сети автомобиля. Мощность насоса — 48,5 Вт. Максимальное давление — 6,9 атм.

Я посчитал, что этого более чем достаточно для моих нужд. 6 атмосфер, конечно, много для моих нужд, но насос имеет регулятор давления.

Далее начинаем рисовать схему подключения. Потратил не один час времени на это дело, чтобы собрать ту конфигурацию, которая бы меня устроила.

Также для подключения необходимо было купить:
— Коллектор TIM с шаровыми кранами
— Гидроаккумулятор Oasis GV-2 2 л.
— Фум нить Полиамидная 80м
— Переходник для манометра (G1/4 внутр. — G1/2 нар.). Подключаем манометр к гребенке.
— Манометр радиальный
— Муфта 3/4" х 1/2" латунная
— Футорка 1/2" на 3/4"

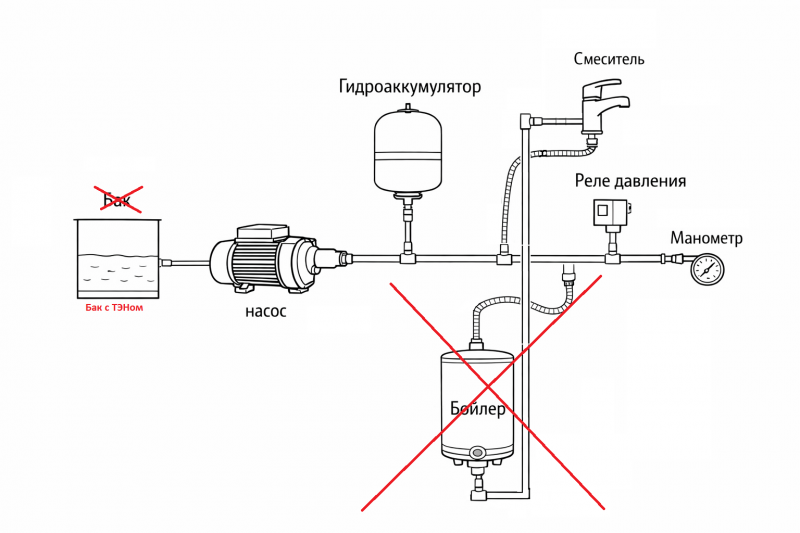

Схема подключения у меня получилась следующая.
Использование в схеме «гребёнки» (коллектора с шаровыми кранами) было очень удачным для меня, так как я могу быстро перенаправить гибкие подводки туда, куда мне нужно, и в любой момент отключить любую магистраль. Например, если мне не нужен гидроаккумулятор, я его перекрываю, если мне не нужен бойлер, я его перекрываю, очень удобно, и потом вы поймёте почему, так как схему подключения в итоге я ещё больше упростил.

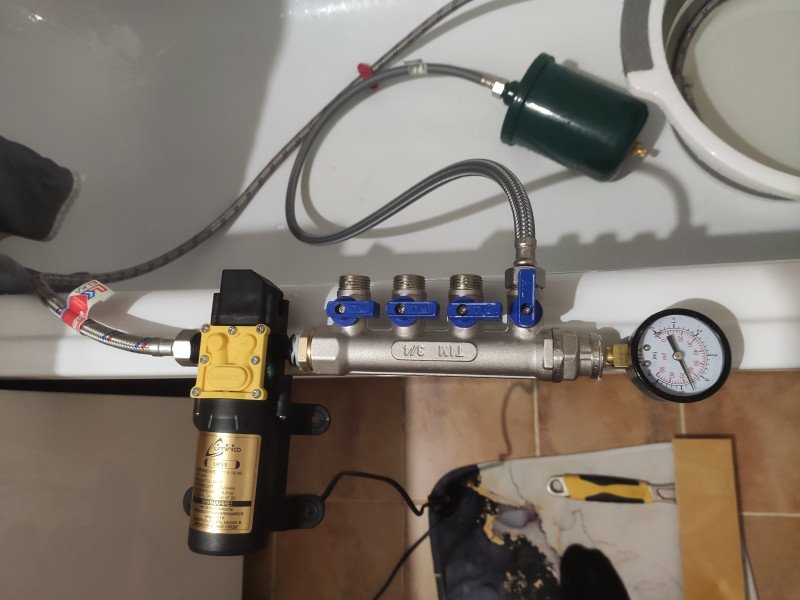

Собираем нашу конструкцию, там, где нужно, добавляем фитинги, фум-ленту и начинаем тестировать пока в домашних условиях.
Давление на насосе регулируется выкручиванием регулировочного болта сверху насоса. Регулировки насос имеет совсем небольшие, поэтому желательно использовать его с реле давления, так как не нужно такое давление в моей схеме. Максимально получилось ослабить давление до 4,5 атмосфер.

Убедились, что всё работает, начинаем установку на влагостойкую фанеру для быстрого снятия и обслуживания всей конструкции.
Вот и почти всё готово, насос зафиксирован, гребёнка зафиксирована, но при этом её легко можно снять. На данном этапе я отказался от реле давления, решил протестировать без него в реальных условиях.

Довольный собой и в предвкушении тёплой водички в тёплом доме, а не на холодной веранде, едем на дачу. Для зимнего времяпровождения на даче также была куплена и установлена новая кухня.

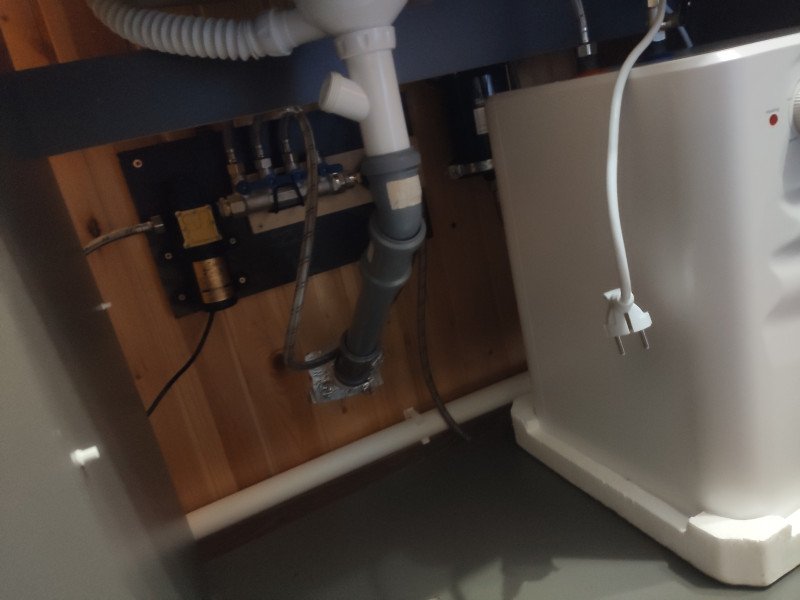

Подключаем всё согласно нарисованной схеме. Воду мы берём с колодца в 19-литровые баклажки, далее закидываем в ёмкость шланг, подключённый к насосу, подключаем бойлер, проверяем шаровые краны и наслаждаемся тёплой водой в кухонной зоне.

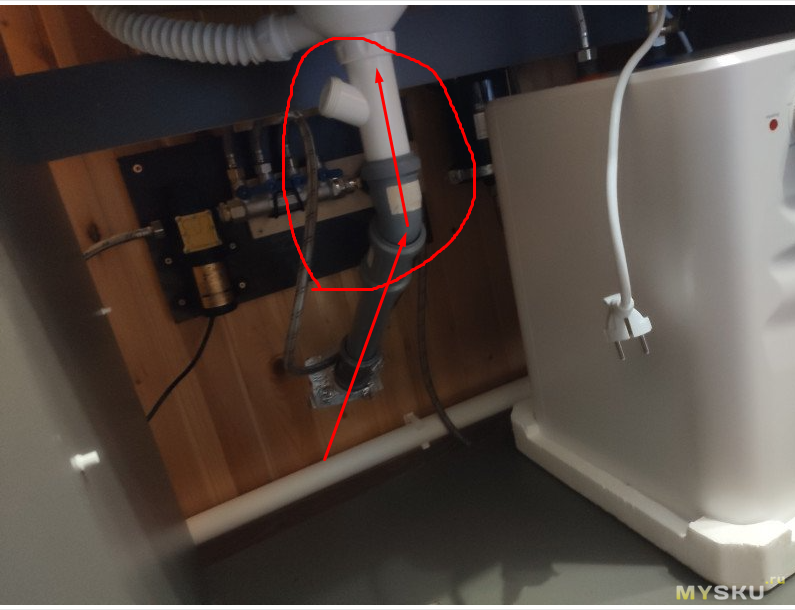

Всё получилось очень компактно, удобно для обслуживания, и как вариант данную сборку можно возить с собой, если боитесь, что может перемёрзнуть насос.

Схема очень мне понравилась, казалось бы, проще уже не может быть, но возиться со сливом бойлера мне не хотелось, это нерационально, если ты приехал на одну ночь на дачу, и я решил изменить конструкцию, и упрощённый вариант мне нравится больше, но при условии, что вы на даче находитесь всего одну ночь, например.

Исключаем из системы бойлер, а воду нам будет подогревать бак на 50 литров для летнего душа с ТЭНом.
Таким образом, мы получаем подогрев воды уже перед насосом, а при отъезде просто сливаем бак с водой и, по возможности, прогоняем воду из насоса и подводки.

Хотел сделать водопровод, а собрал универсальное устройство для дома, дачи и отдыха за городом.
