Реле напряжения с индикацией напряжения и тока OPS5VA-63

Очередное дешевое РН с индикацией и настройками. Сейчас подорожало, но вроде есть предложения дешевле. Модель переписана у продавца, ни на самом реле, ни на упаковке и инструкции она не указана. В комплекте инструкция без обещанного русского и само РН в слегка помятой коробке:

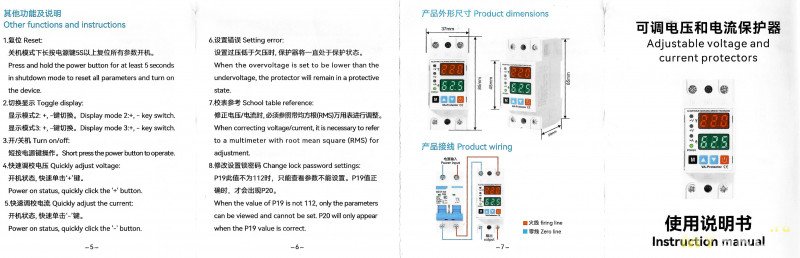

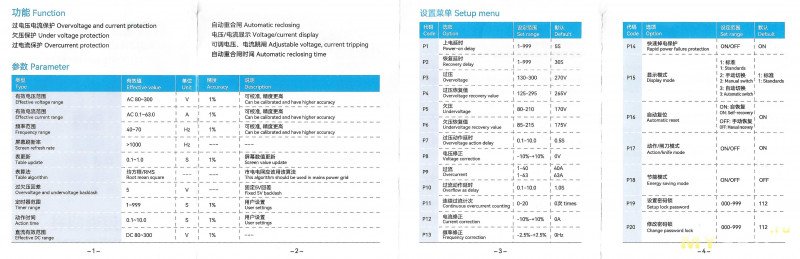

Инструкция здесь полезная, в ней описаны настройки:

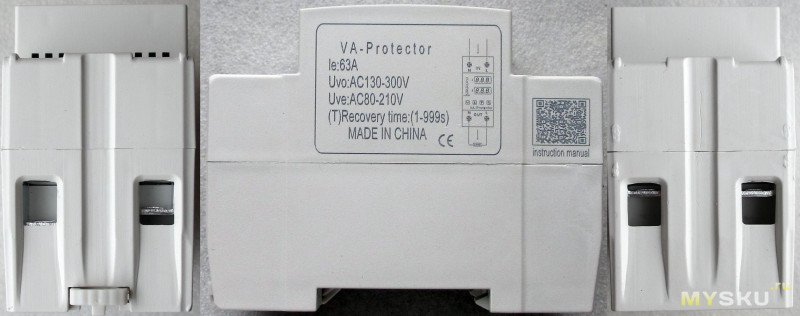

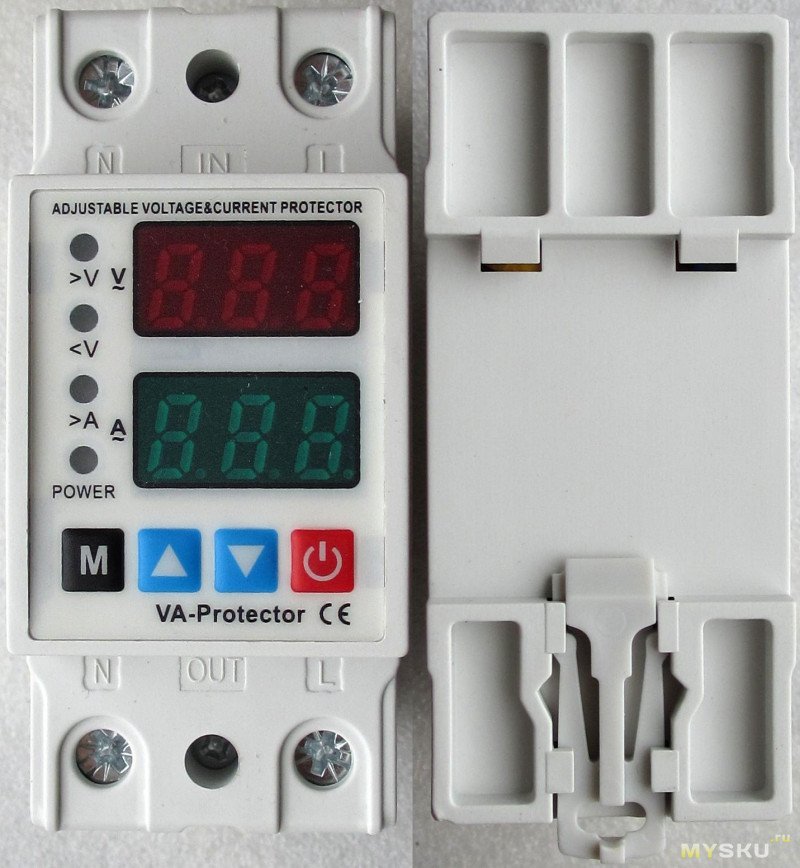

Вид — вход сверху, выход снизу:
На передней панели 4 светодиода, отображающих состояние (превышено напряжение, понижено напряжение, превышен ток, выход включен), два трехразрядных индикатора, напряжения (красный) и тока (зеленый) и 4 кнопки — вызова меню настроек, вверх/вниз изменения настроек в обе стороны, ручного включения/выключения, она позволяет прерывать задержку перед включением (только если напряжение в допустимых пределах).

Заявлено что измерение rms (напряжения или еще и тока — не уточняется).

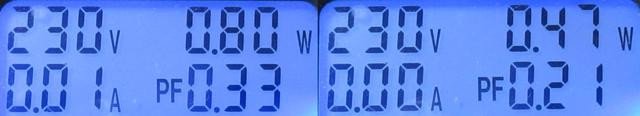

Потребление (и в режиме «энергосбережения» — с пониженной яркостью индикаторов):
При отключении напряжения на входе реле перекидывается в выключенное состояние.
Если было выключено вручную, то после отключения и подачи питания это состояние не запоминает.

Список настроек достаточно обширный:
задержки при подаче питания и восстановления, до 999с
верхняя и нижняя границы напряжений, и отдельно границы при которых восстанавливается, минимальный гистерезис 5В.
скорость отключения, от 0.1 до 10с
ограничение тока, до 63А с шагом в 0.1А
калибровка напряжения, тока и частоты, сделано необычно, указывается не величина смещения, а показывает текущее измерение, которое нужно подогнать по образцовому прибору. Но такой подход не позволяет узнать текущую настройку.
ограничение числа превышений по току, умолчательно отключено
мгновенная защита, на что влияет непонятно, на время отключения при выходе напряжения за пределы не влияет.

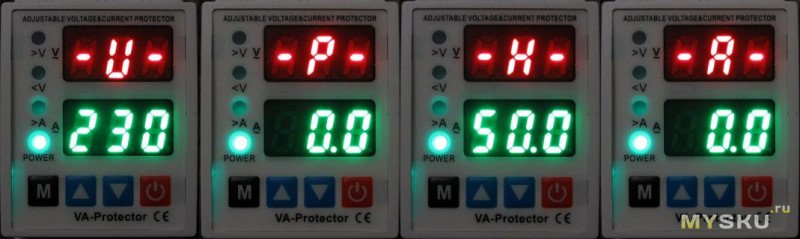

режимы отображения, их 3:
— верхний индикатор напряжение, нижний ток
— ручное переключение 4х значений — напряжение, мощность, частота, ток кнопками вверх/вниз, при этом верхний индикатор описывает отображаемый параметр — тоже самое, но автоматическое переключение на следующий параметр каждые 5с.
автоматическое или ручное восстановление при срабатывании защиты
«action/knife mode» — первое режим реле напряжения, а второе — ручное переключение, зачем оно тут нужно мне непонятно.
режим энергосбережения — если включить, то через минуту снижается яркость индикатора, а потребление падает с 0.8 до 0.5Вт
пароль на настройки
пароль на смену пароля

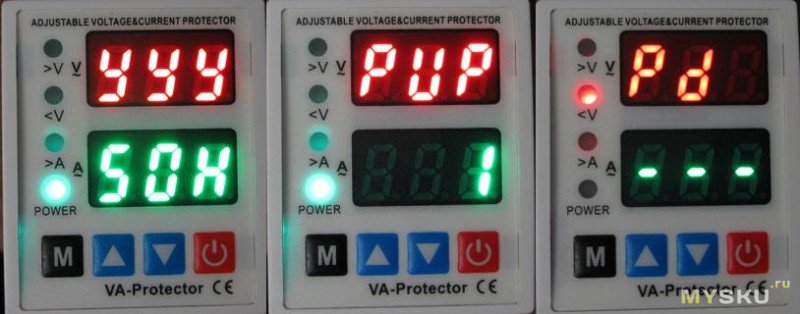

Индикация при включении (первый — показывает какие защиты включены «У» или выключены "-", слева направо превышение, понижение, ток, на втором — обратный отсчет задержки включения) и выключении (отображает пока не разрядятся конденсаторы):

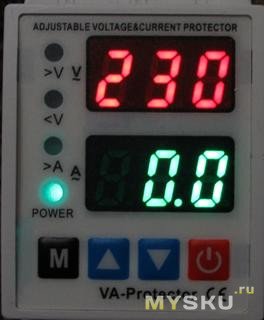

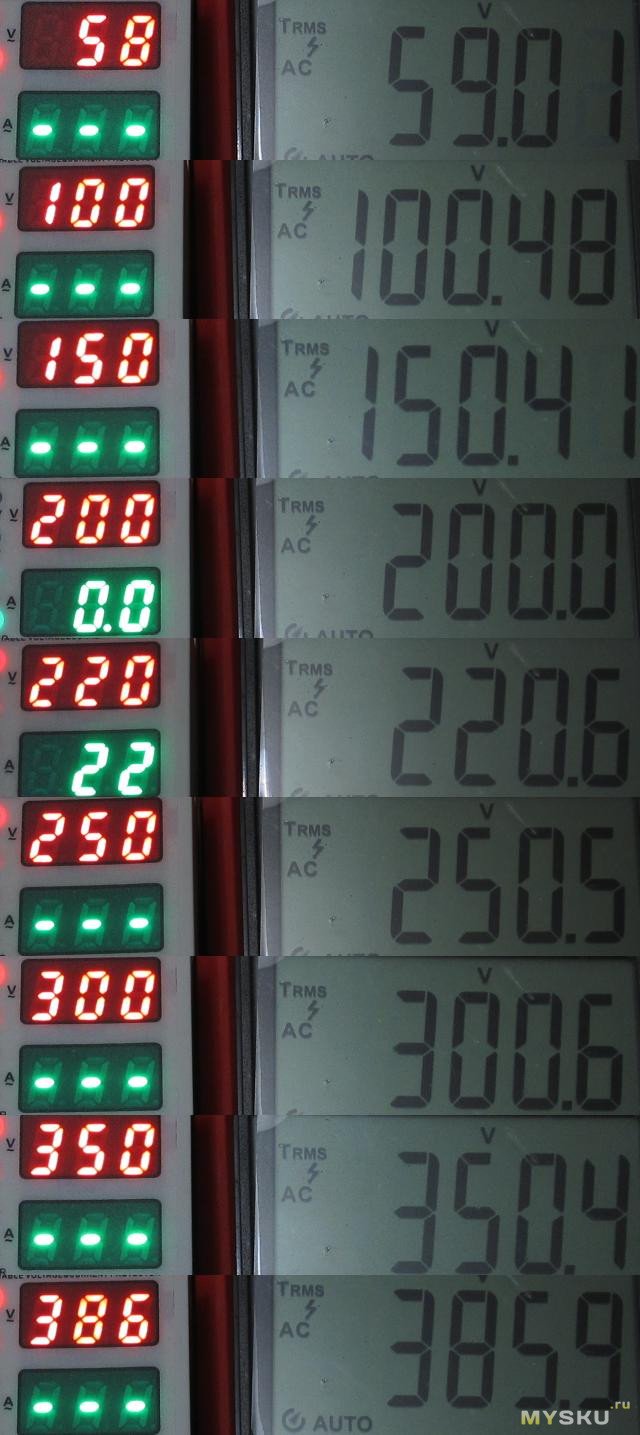

Включается при минимальном напряжении 59В (ниже циклически перезапускается в попытках включится), из коробки отклонение измерения в пределах вольта:

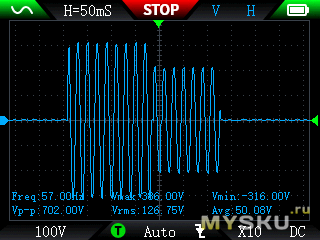

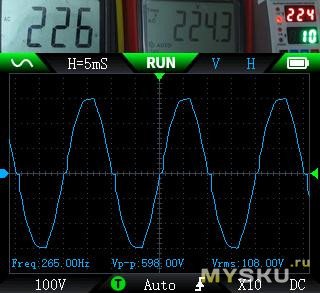

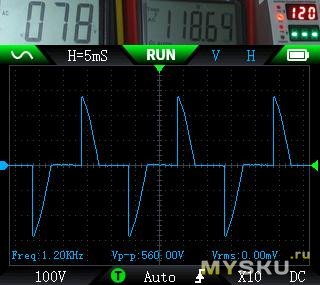

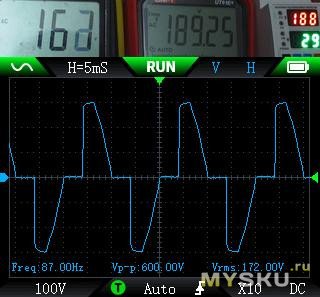

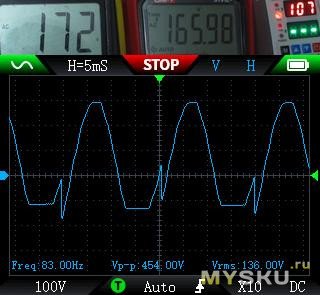

Возник вопрос как трактовать обещания rms/trms. Подключил через фазоимпульсный тиристорный регулятор вместе с осциллографом и парой вольтметров, одним обычным (m9508), другим trms (ut61e+), результат совпадает с trms:

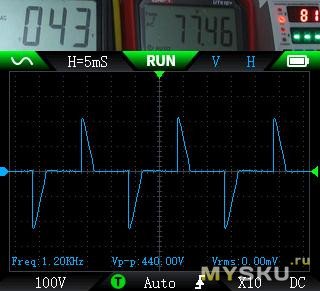

и до кучи — тот же регулятор без нагрузки, срезает одну полуволну. вот тут у рн возникли проблемы, предположительно он измеряет одну полуволну, хотя… все равно не похоже:В инструкции упоминается работа при постоянном токе. При подаче подключении "-" к нейтрали он действительно включается начиная с 48В, выше 51 перестают скакать показания напряжения, и вплоть до 60 (потолок лбп) напряжение показывает правильно (что ожидаемо для trms). Использовать с таким питанием его определенно не стоит — это черевато дугой при размыкании реле.

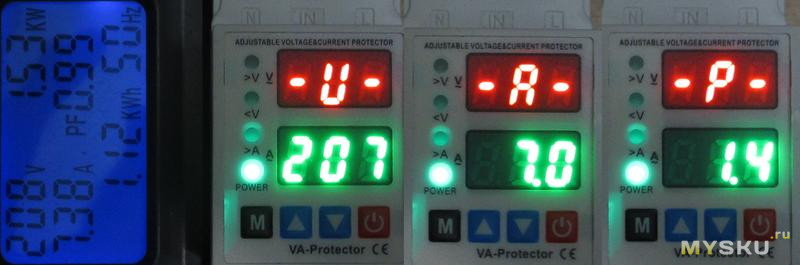

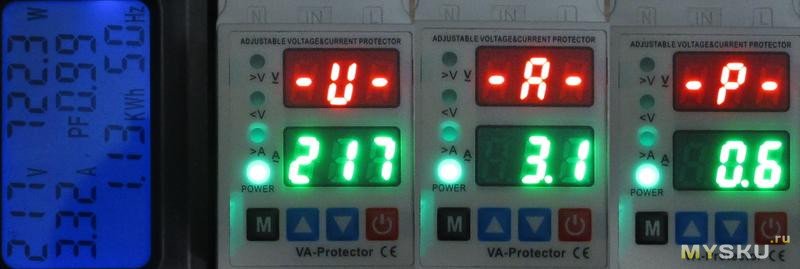

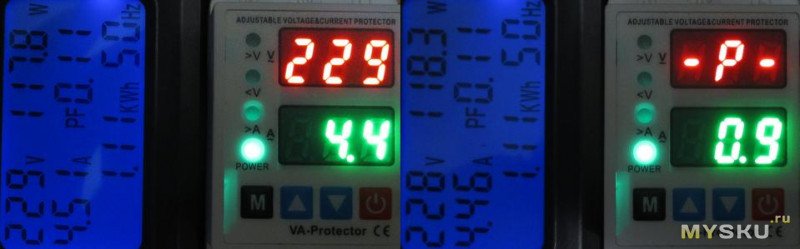

Показания тока (без калибровки) и мощности с активной нагрузкой:C индуктивной нагрузкой:Ток показывает правильно, а вот мощность тут, неожиданно, полная, а не активная.

Межфазное напряжение судя по схемотехнике может выдерживать, по факту полчаса при 386В проблем не вызвало.

Первое китайское реле, у которого время срабатывания в настройках ~соответствует действительности. Да, это все еще не один полупериод, а ~100мс (или даже немного быстрее), но не 600+, как было у всех что щупал ранее.

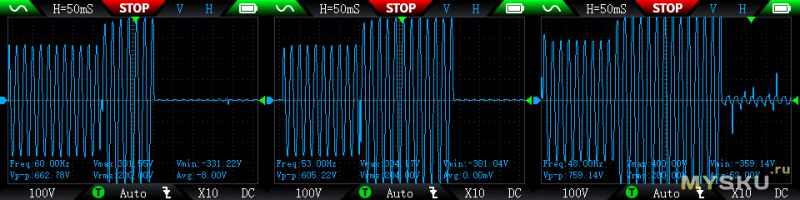

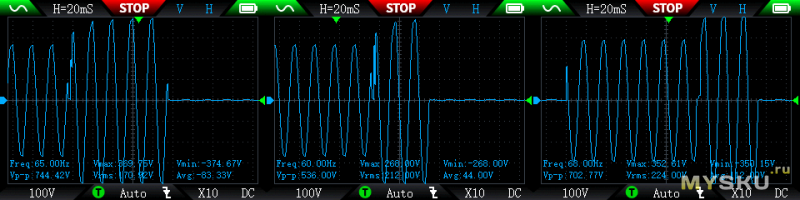

0.1с, три попытки:0.2/0.3/0.5с:0.1c пониженное:

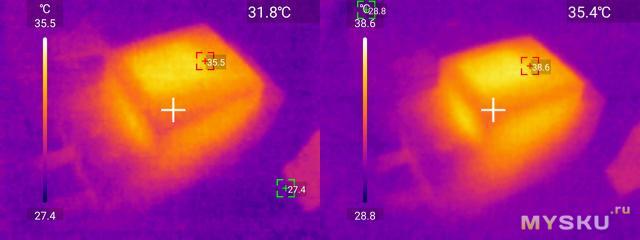

Нагрев корпуса при 220 и 386В слегка отличается но небольшой в обоих случаях:

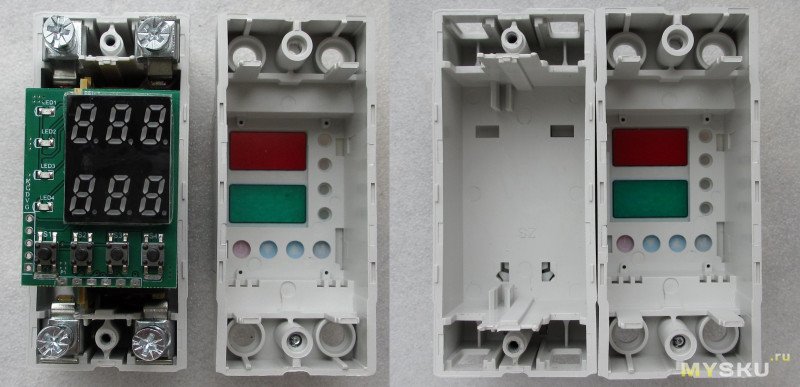

Разборка, корпус разбирается с лицевой части:
Вся электроника сосредоточена на двух платах с переходником из третьей, расположенных перпендикулярно друг к другу, никаких гибких шлейфов:

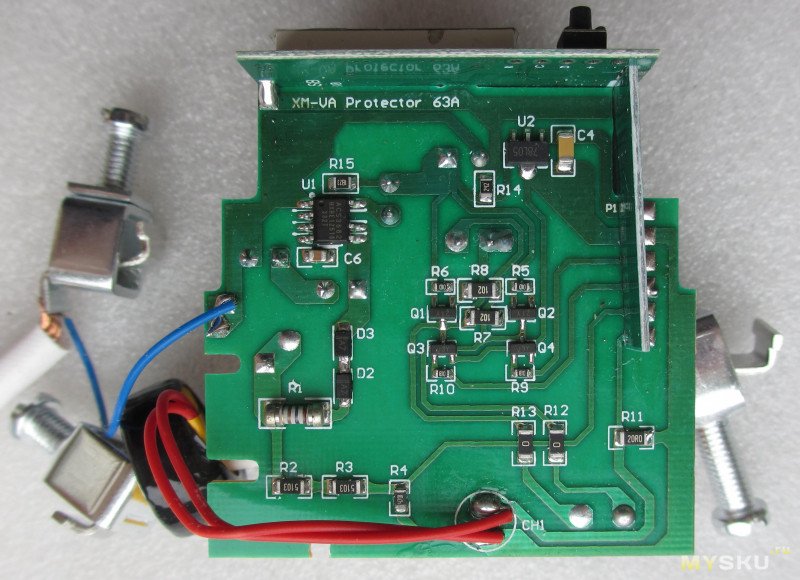

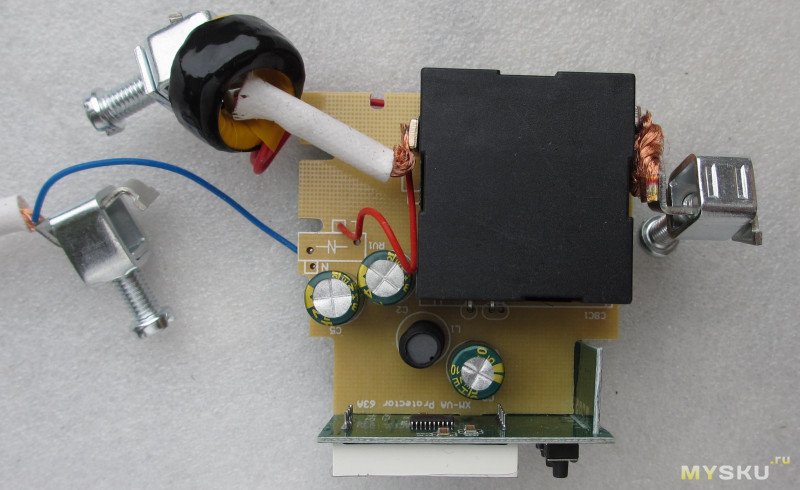

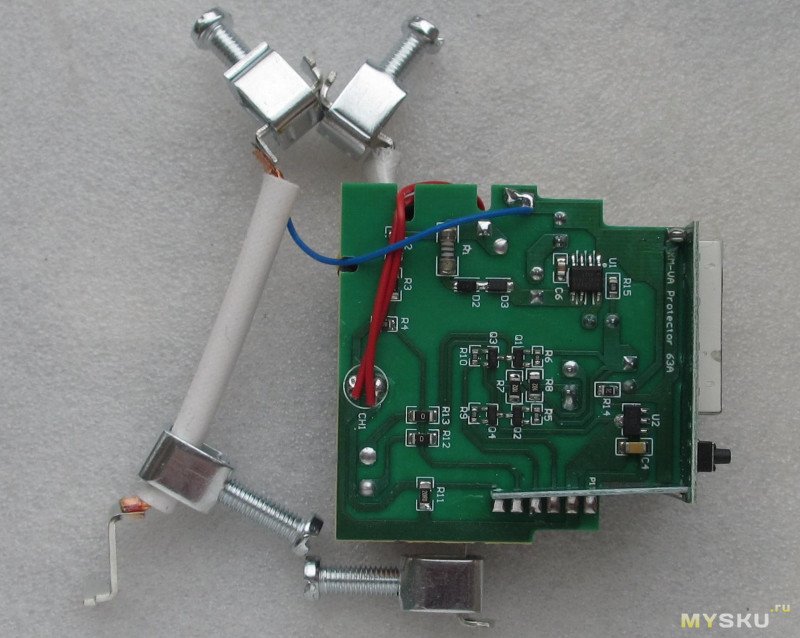

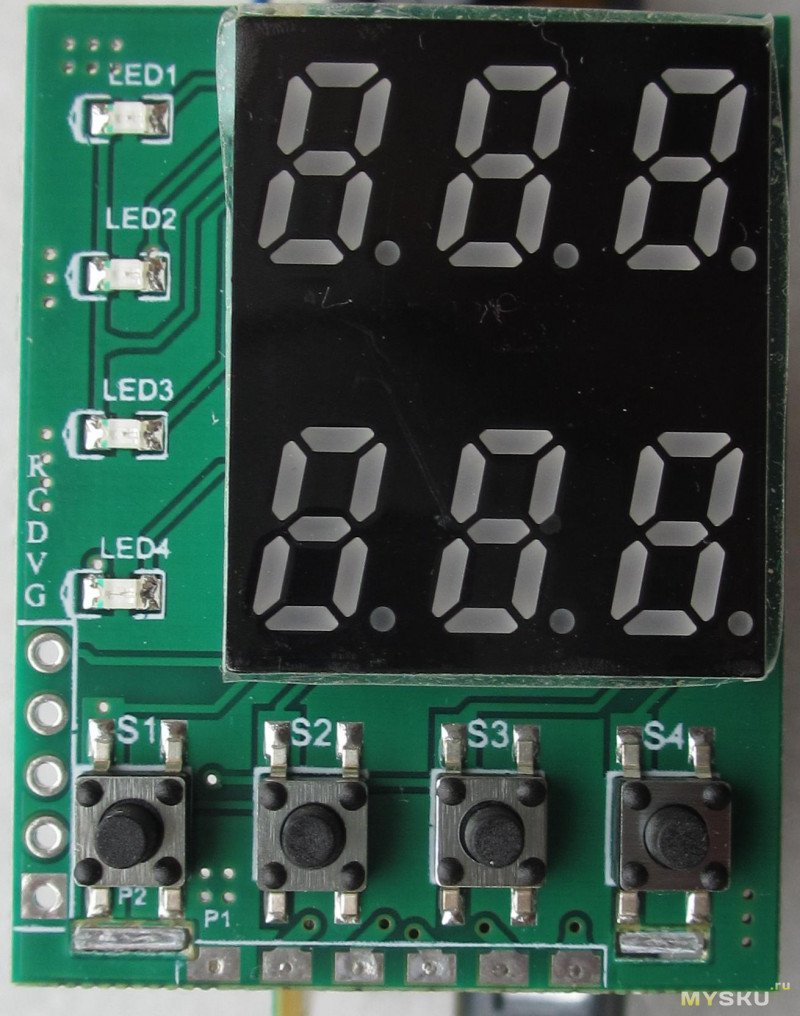

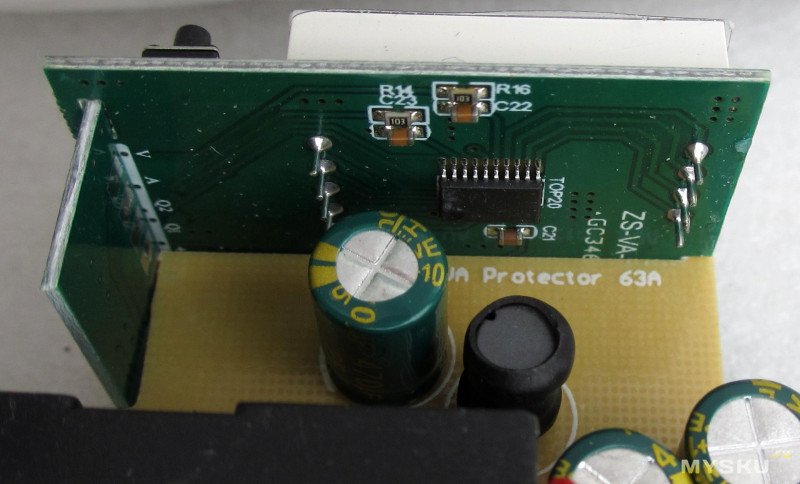

Плата управления содержит 7сегментные индикаторы, светодиоды и кнопки с одной стороны и микроконтроллер без маркировки с другой:Силовая плата — импульсный источник питания, линейный стабилизатор на 5В для управляющей электроники, поляризованное реле и управляющий им мост на транзисторах, а так же цепи измерения тока и напряжения:Источник питания 18В построен на шим контроллере с маркировкой ACS3682/HXRE12518, принадлежность которого установить не удалось, выпрямитель однополупериодный из пары киловольтных диодов 1n4007 последовательно, конденсаторов тоже два на 400В последовательно, разрядного резистора нет, но и так разряжается до единиц вольт. Есть пустое место под варистор перед предохранителем.

Есть резистор-предохранитель по цепи питания, измерительная подключена в обход (что способствует точности измерения).
Цепь измерения напряжения включает делитель из пары 510к резисторов последовательно в корпусе 1206, соотношение 218:1, измерение тока — токовый трансформатор, нагруженный на резистор в 20 Ом. Все резисторы маркированы 1% точности.

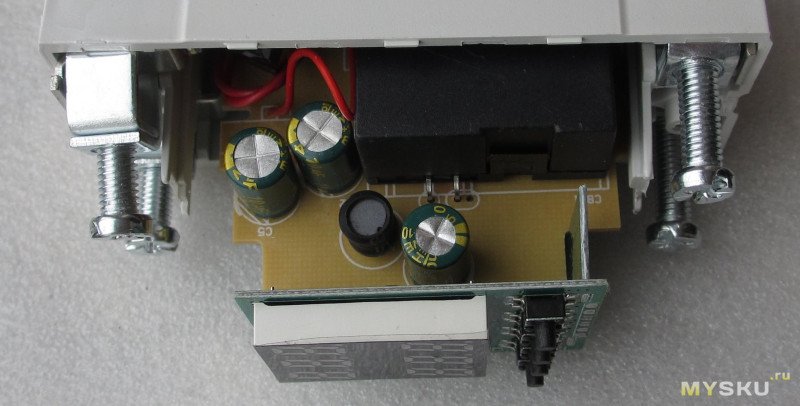

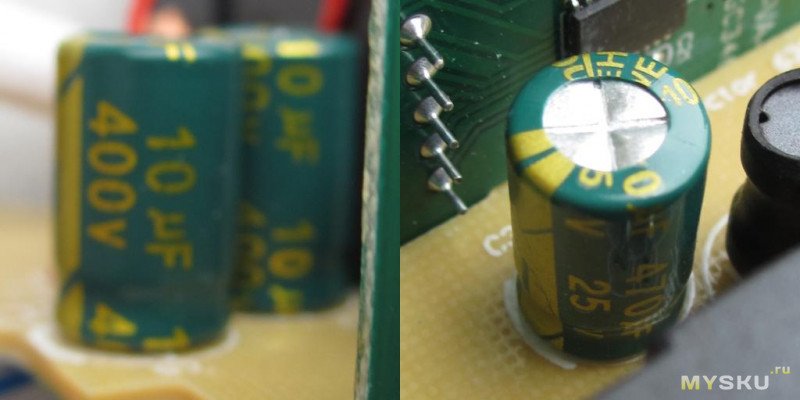

Электролитические конденсаторы пара 10*400В и 470*25В:

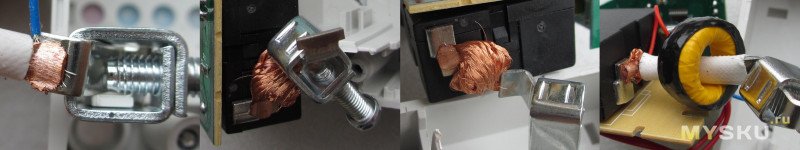

Сварка силовых проводов:Переделать на ввод снизу можно.

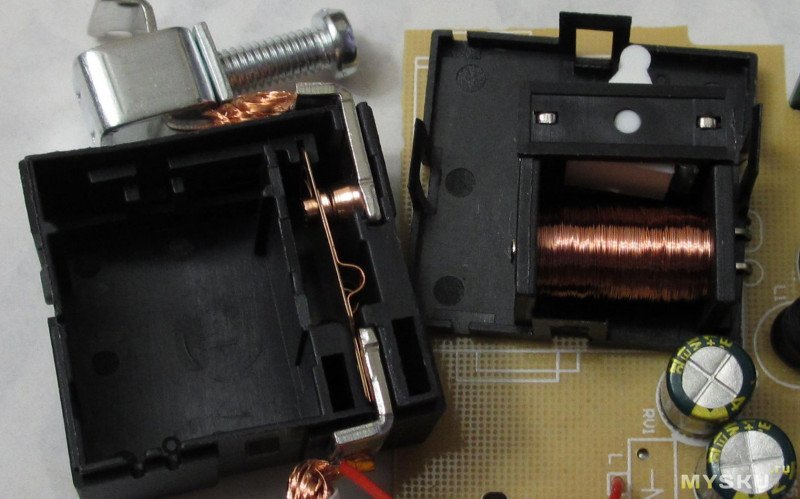

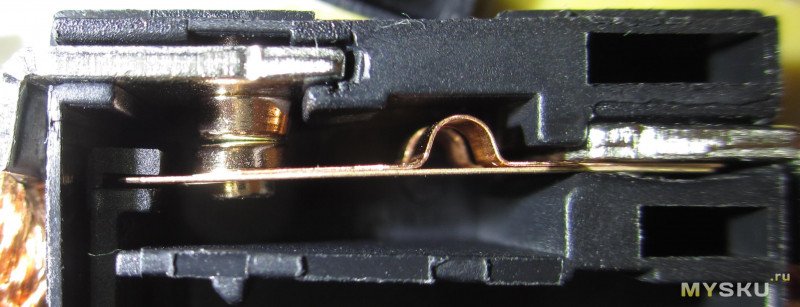

Потроха собственно реле:
Предыдущее по теме:
mysku.club/blog/aliexpress/104623.html — TOMZN TOVPD1-60-EC
mysku.club/blog/aliexpress/104330.html — Sinotimer SVP60L
mysku.club/blog/aliexpress/104516.html — AVP-63

Основное — данное РН достаточно быстрое, и время заданное в настройках соответствует реальному, в отличие от многих собратьев. Особых претензий у меня к нему не возникло.
Из странностей — зачем-то показывает полную мощность.
