Зарядный кейс ZGCINE PS-FZ100 для аккумуляторов Sony NP-FZ100 - пожароопасный провал - мини обзор и разборка
- Цена: 1300 руб
- Перейти в магазин
Понадобилась зарядка для батареек NP-FZ100, обычно такие зарядки стоят в районе семи сотен рублей и заряжают аккумы аж пятью ваттами. Тут же на глаза попалась зарядка ZGCINE PS-FZ100, интересна она мощностью (8,4в 1А), возможностью заряжать сразу 2 аккумулятора для чего она просит PD 9V 2A с источника питания, при этом показывает прогресс зарядки на экранчике, и приятным бонусом может хранить SD/MicroSD/CFAST флешки выступая этаким чехлом.
Но так вышло что зарядка оказалась опасная, об этом далее в обзоре.

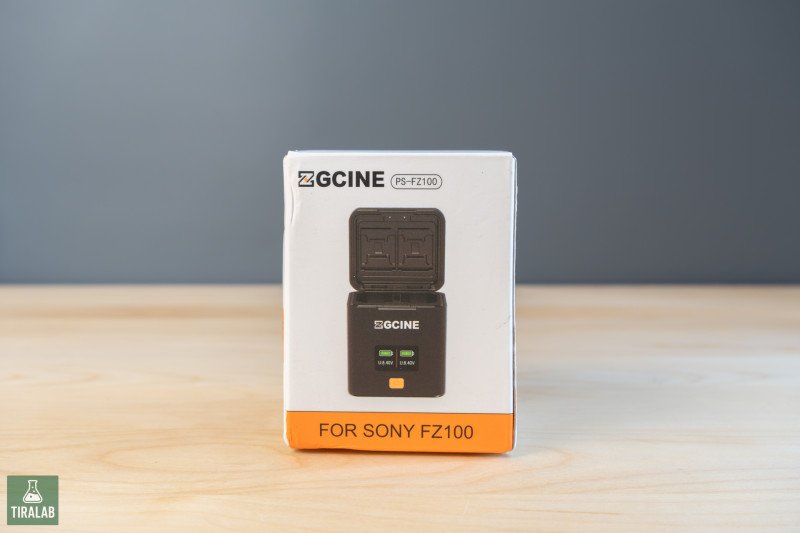

Приехала в этот раз очень компактная коробочка, и при этом несмотря на заказ с озона, посылка едет в пункт Почты.

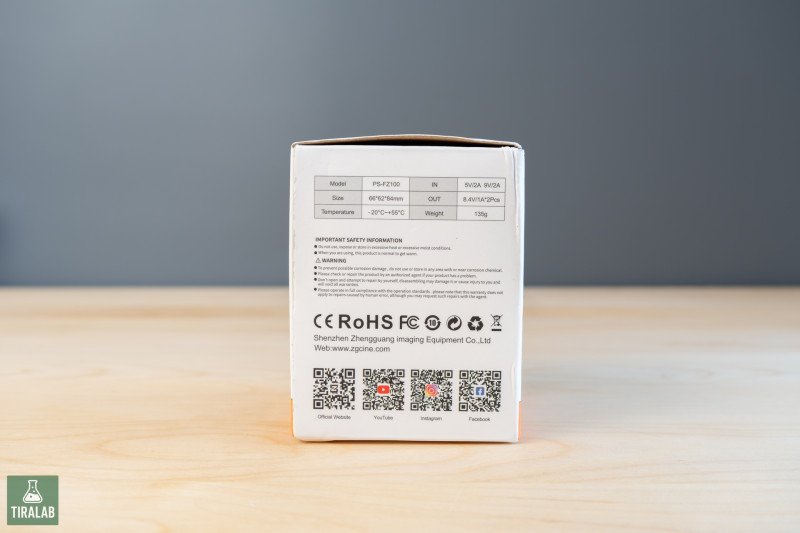

На коробку нанесены основные характеристики:
- Вес: 135 Грамм
- Размеры: 66х62х84мм
- Ток зарядки: 1А на аккумулятор при напряжении 8,4в

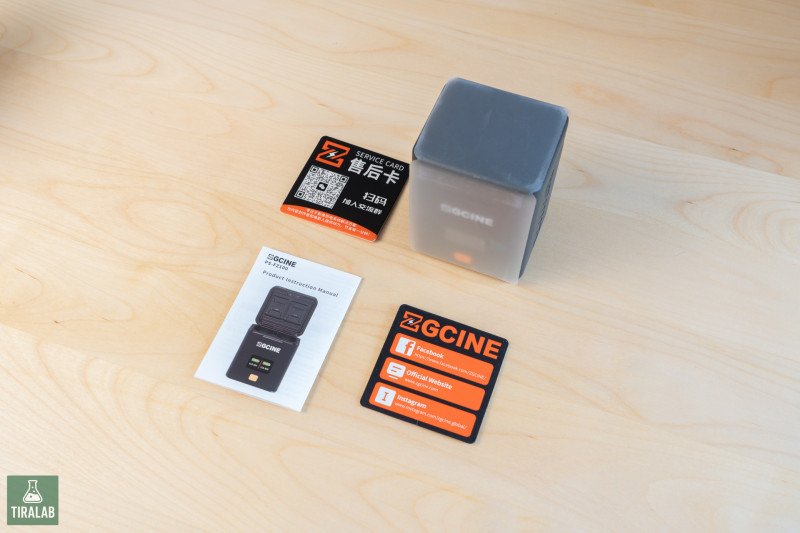

В комплекте:
- Сама зарядка

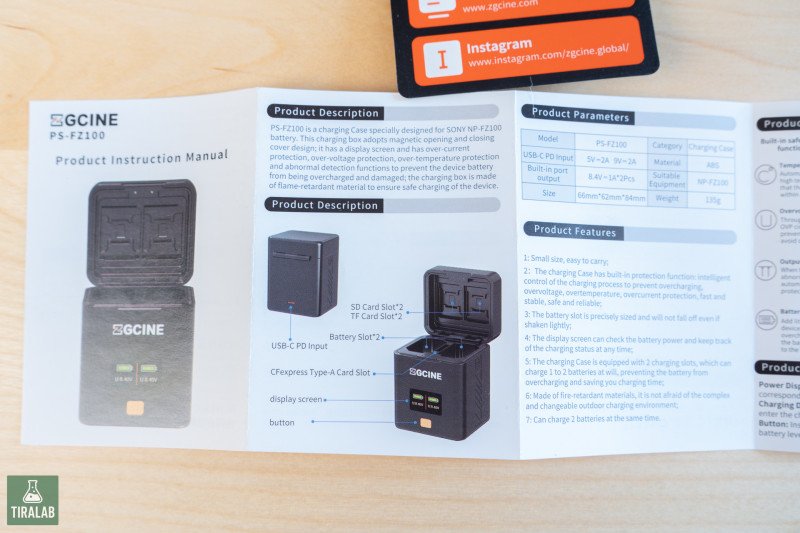

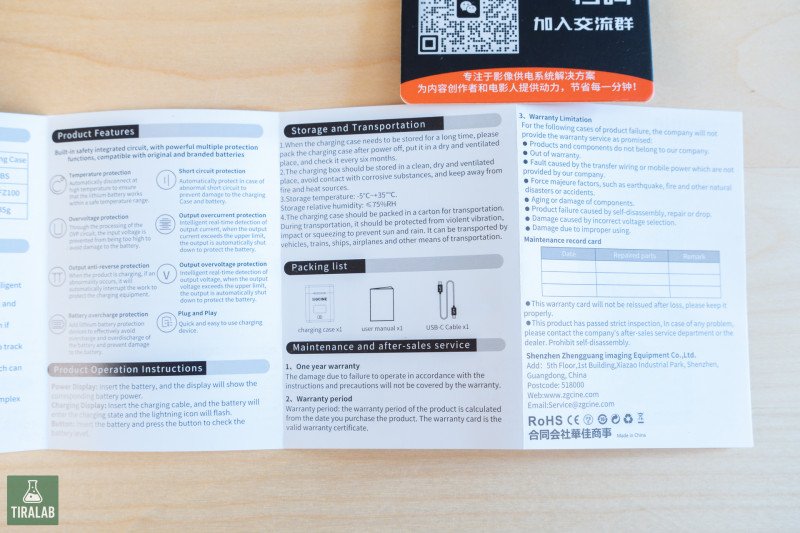

- Макулатура
- USB кабель

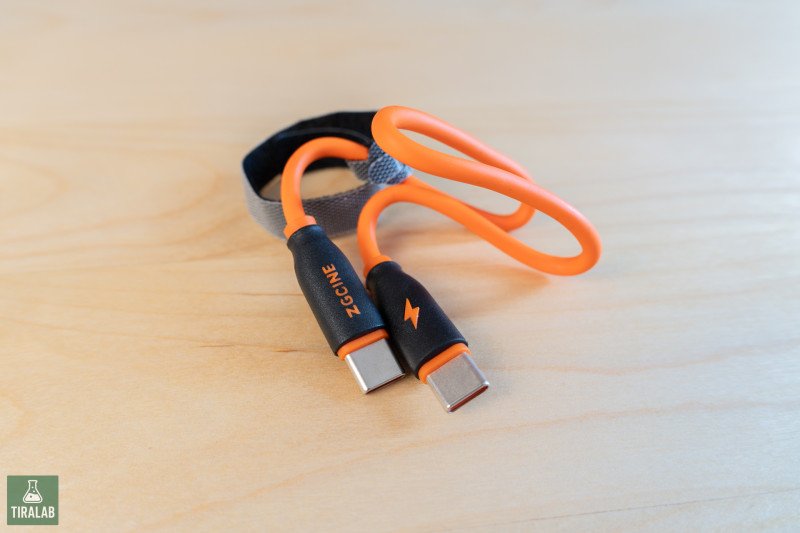

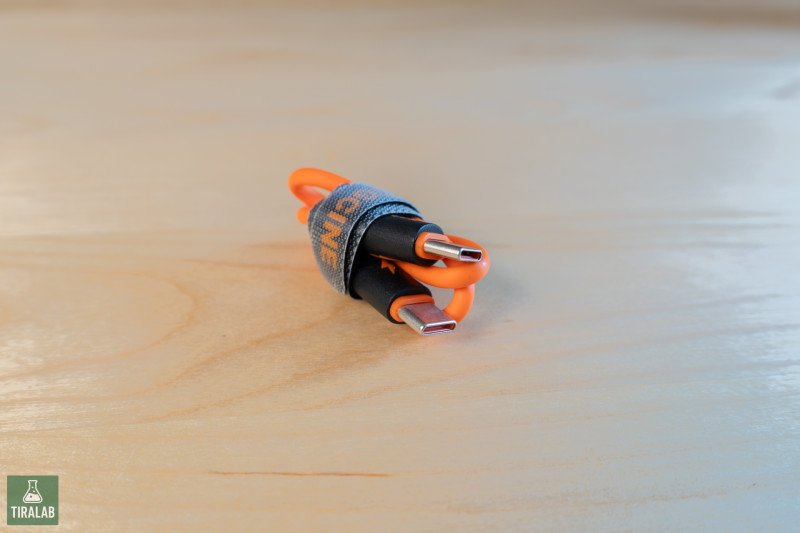

В комплекте идет короткий тайпси кабель в фирменном цвете.
Осмотрим девайс.

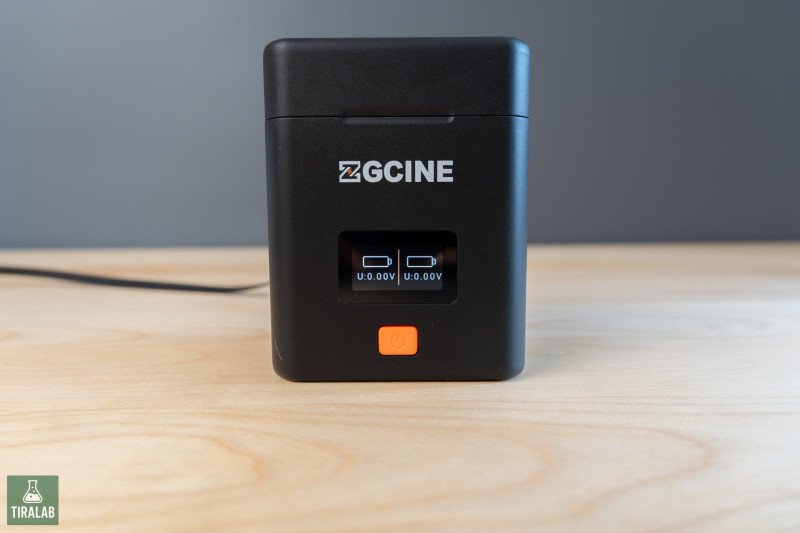

Спереди есть единственная кнопка управления которая лишь включает экран если он погас, и все. Экран при этом показывает напряжение на батарейке а так же рисует саму батарейку, и все, ни тока ни процентов.

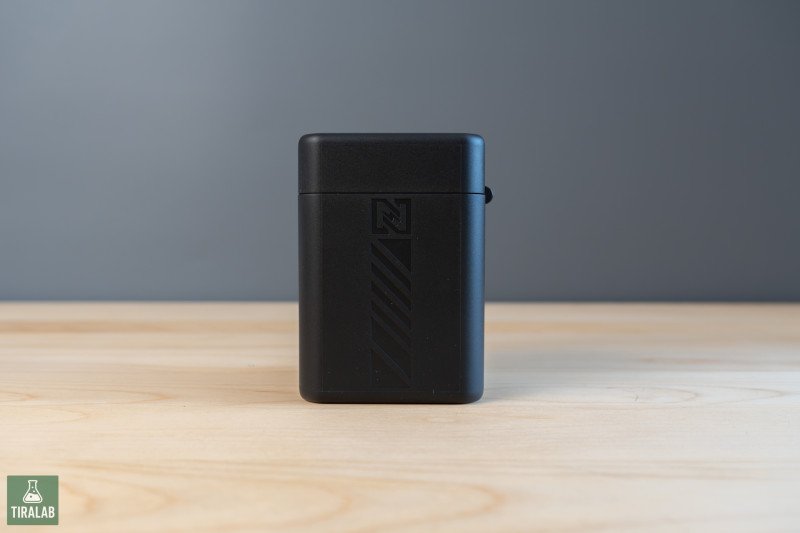

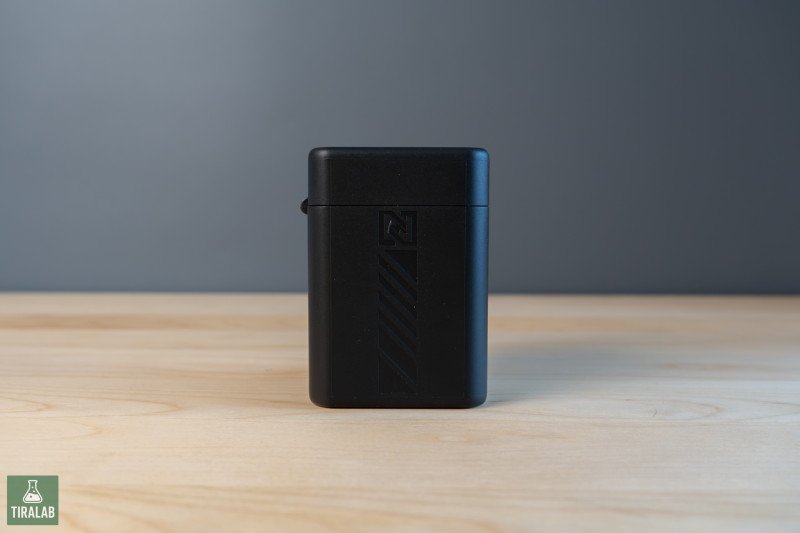

Сбоку нет ничего интересного.

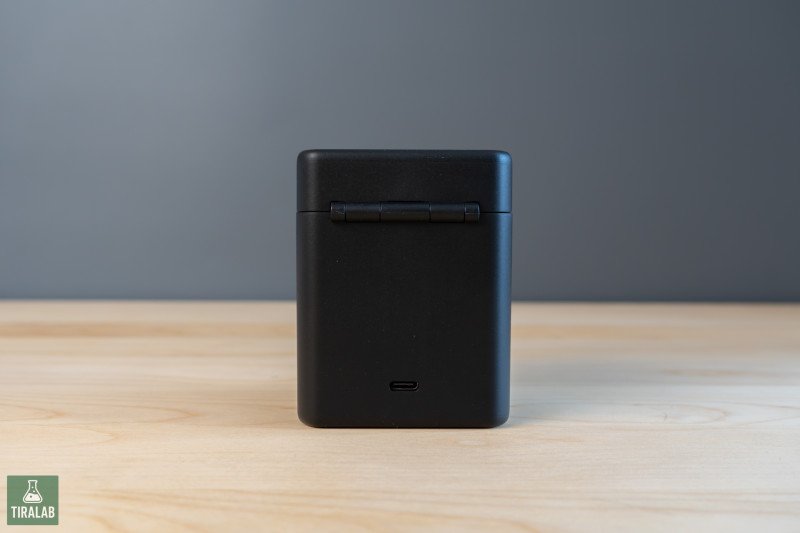

Сзади находится единственный USB-C порт.

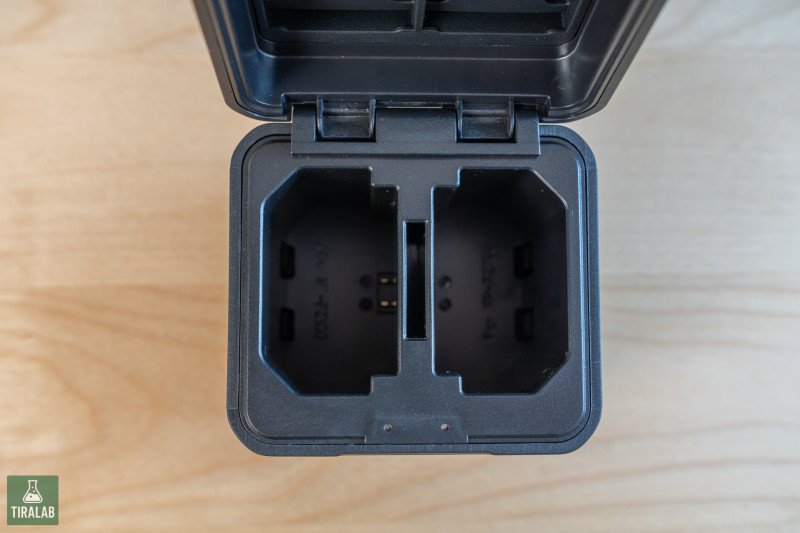

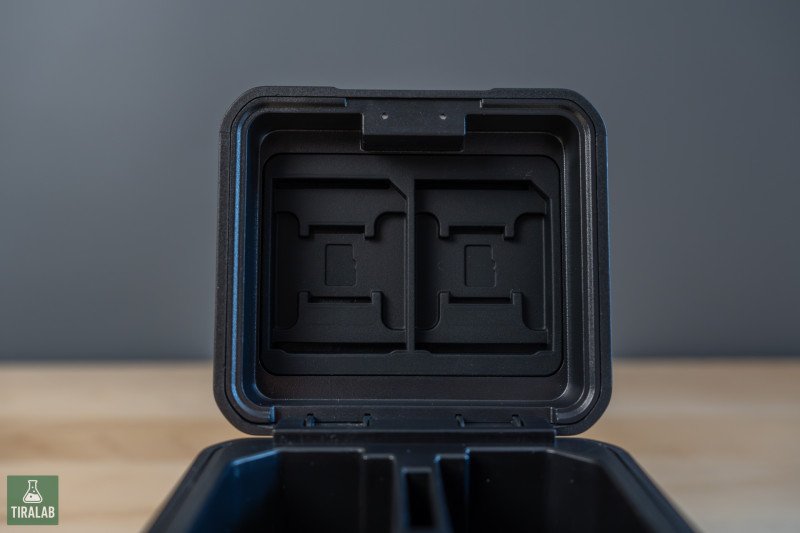

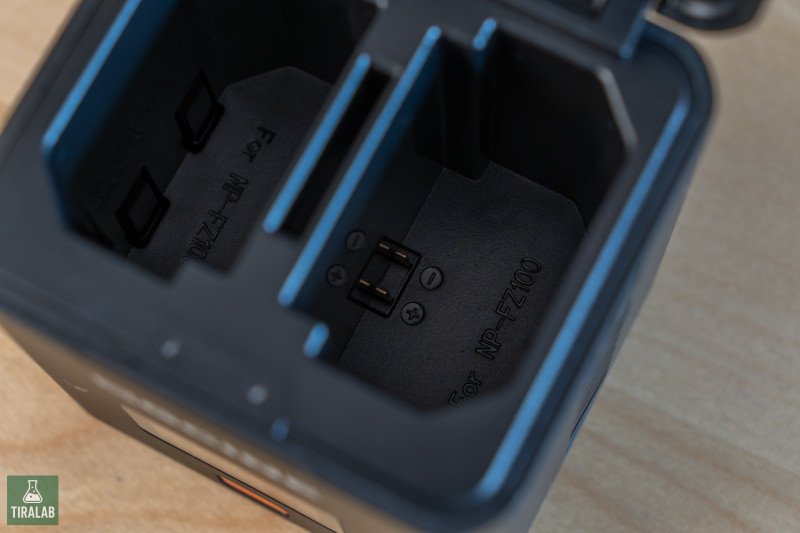

Открыв зарядку можно увидеть места для MicroSD и SD карты в крышке, а так же место под CFexpress type A между батарейками. Крепления в крышке прорезиненные и держат флешки достаточно надежно, и достать их можно только имея длинные ногти. Флешка между батарейками болтается без креплений.

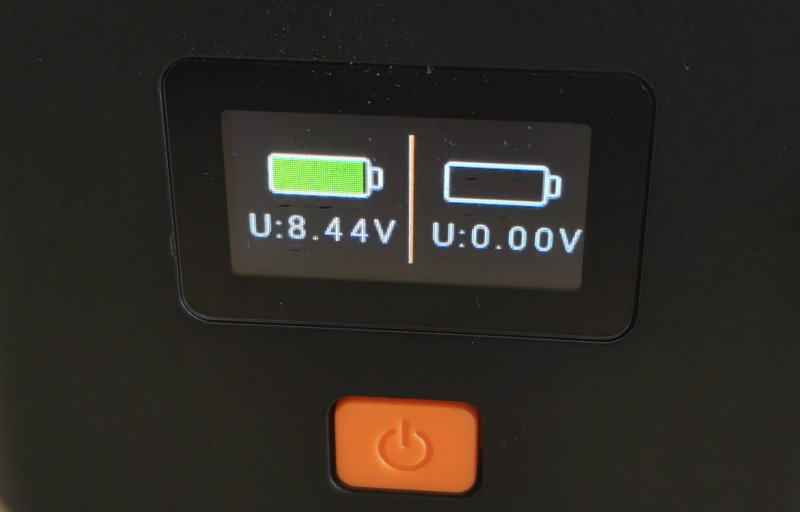

Включаем зарядку и видим экран, все что он может показать — рисунок батарейки и напряжение, все.

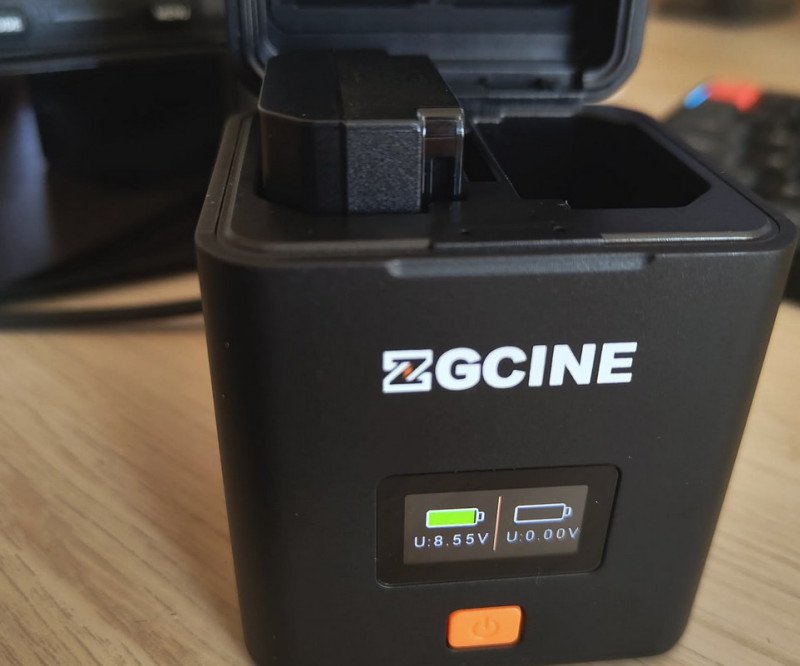

И вот я начал тесты и меня ждал печальный сюрприз в виде 8,55в на батарейке… Я ненароком подумал что мои знания устарели и в NP-FZ100 стоит что то аля lihv а не li-ion, но нет, 8,4в это максимум что для оригинальных NP-FZ100 что для их аналогов, и эта зарядка просто перезаряжает их выше безопасного диапазона!
Я все еще не мог поверить своим глазам и сделал замеры тестером на батарейке, они показали 8,5в при 8,52 на экране, а это значит что зарядка знает про завышенное напряжение, и намеренно убивает их! Даже не смотря на заявленный выход в 8,4в в инструкции, и наличие защиты от превышения напряжения!
Ненароком подумал на свой косяк и решил все перепроверить, зарядил аккумулятор до 100% в самой камере через USB, дождался пока ток ее зарядки упадет до нуля, включил камеру — она показывает 100%, выключил камеру, мультиметр показал 8.4v, поставил батарейку в кейс — он начал ее заряжать выше 8,4в...
Попробовал второй порт кейса — результат идентичен.
И вот кто то скажет — ну подожди ты полную зарядку, может в активной фазе она выше 8,4в а потом упадет? К сожалению нет. Я оставлял аккумулятор в коробке, и она заряжает его до 8,6в. При том если напряжение падает ниже 8,5в, коробка опять начинает зарядку… Использовать мой экземпляр банально опасно.

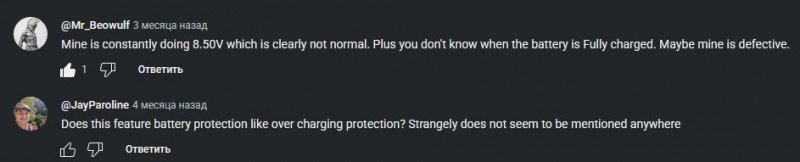

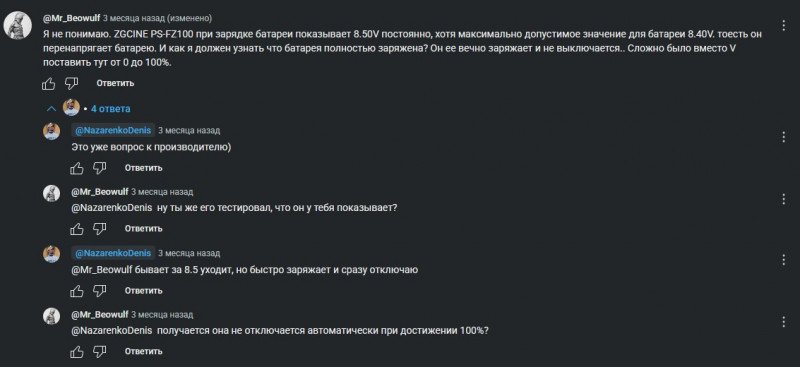

Ради интереса стал изучать тему в сети и наткнулся на схожие сообщения в обзорах с ютуба, и этих обзорщиков такое поведение зарядки совсем видимо не волнует.
При том эта проблема работает в обе стороны, на амазоне есть отзывы в которых говорится что батарейки недозаряжаются, и работают чуть меньше чем те же батарейки заряженные в другой зарядке.
Я написал производителю на почту, описал проблему, и получил ничего, несколько месяцев мне никто совсем не отвечает.
Со спокойной душей я упаковал зарядку в ее коробку, в пакетик озона для обратной отправки, и пошел открывать возврат.

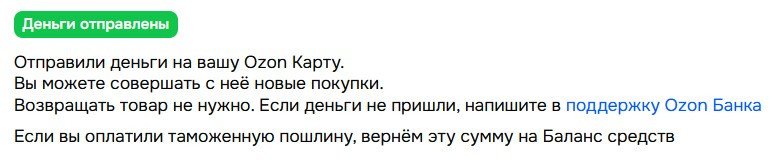

После его открытия через день озон предложил компенсацию в 200 рублей, она меня не устроила и я настоял на возврате, еще через день было предложено вернуть 500 рублей, я решил что мне зарядка такая если и нужна то рублей за 500 как донор корпуса но не более, отклонил компенсацию и принялся ждать разрешение на возврат или компенсацию немного больше, и в последний раз озон ничего не предложил, молча вернул все деньги и разрешил оставить зарядку себе.
Тут я конечно благодарен за подгон прекрасного корпуса для DIY, но в идеале лучше бы вернул товар продавцу, так как он не виноват в косяке производителя, и мог бы вернуть товар поставщику. Но видимо логистика слишком дорогая и проще этот мусор оставить покупателю.
Теперь девайс можно дербанить со спокойной душей, займемся этим.

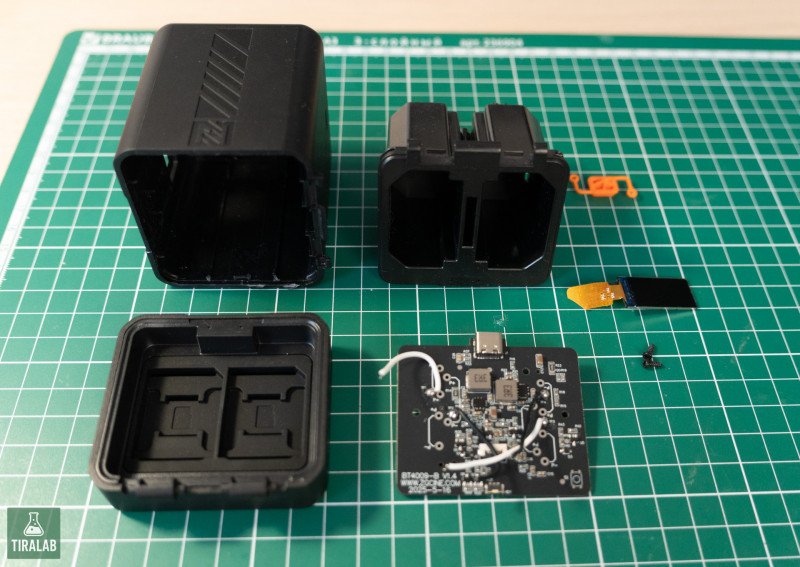

Разбирать его было проблематично, корпус держится на мощных защелках которые я ковырял минут 10, корпус в итоге поддался и я вытащил внутренности, попутно оторвав шлейф экрана.

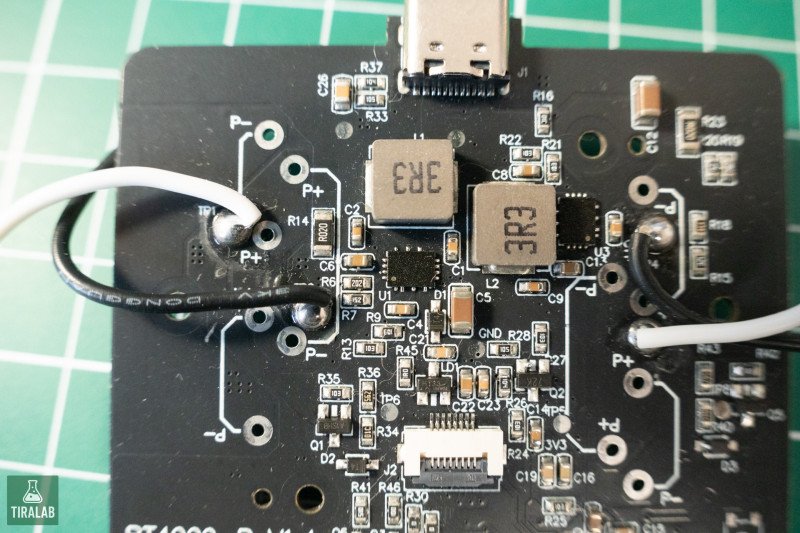

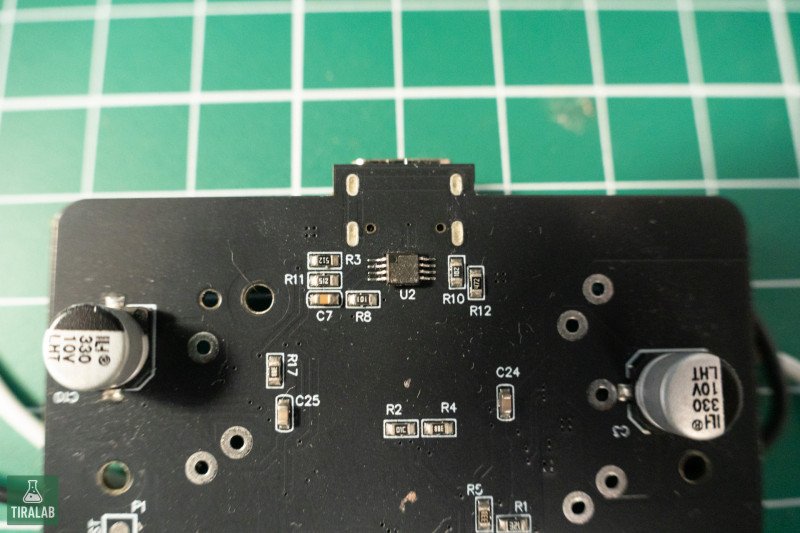

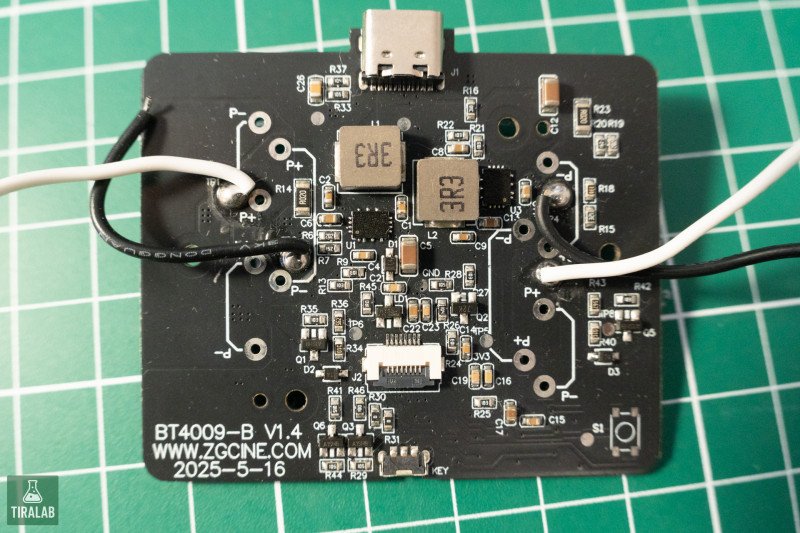

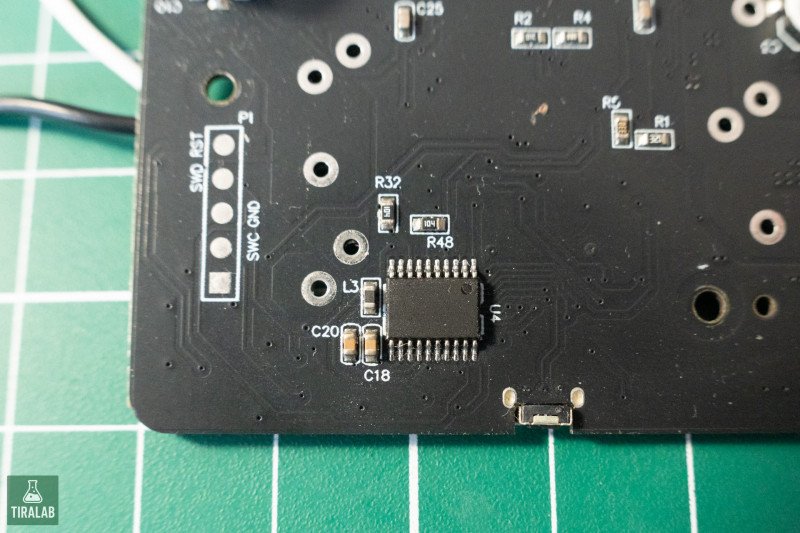

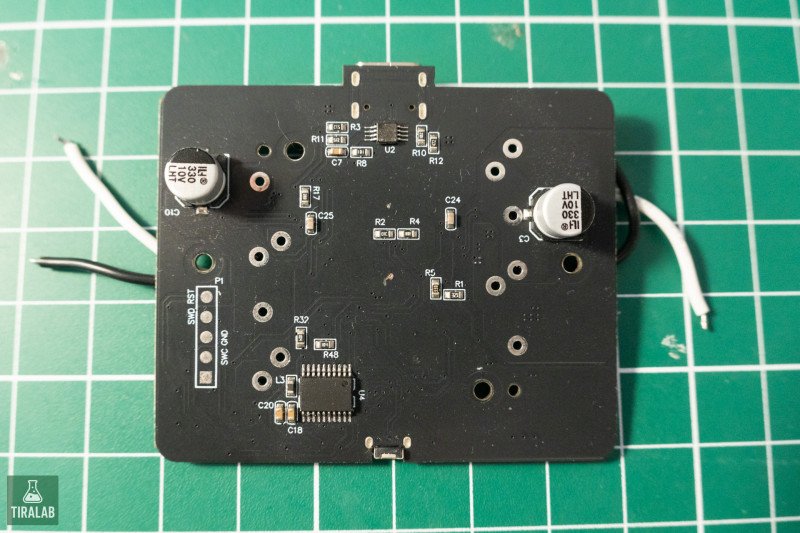

На дне расположена плата с микросхемами в количестве четырех штук, маркировки всех чипов стерты, но не сложно понять что восьминогая микросхема у юсб порта скорее всего PD триггер запрашивающий напряжение 9V с блока питания, большая микруха с той же стороны это разновидность микроконтроллера который ведет замеры напряжения по каналам батареек, и выводит его на экран, а 2 идентичных микросхемы с другой стороны это шим контроллеры преобразователей питания которые выступают в качестве зарядок.
Я провел 3 дня в экспериментах, пытаясь доработать цепь обратной связи шим контроллера, дабы он немного занижал напряжение, но стабильных результатов мне добиться не удалось.
На этом все. К сожалению покупка оказалась неудачной. Скорее всего это брак, но судя по отзывам он частый, поэтому рекомендовать эту зарядку к покупке я не буду.
